Как соединить balanced мониторы / unbalanced карта

[ondatra666]

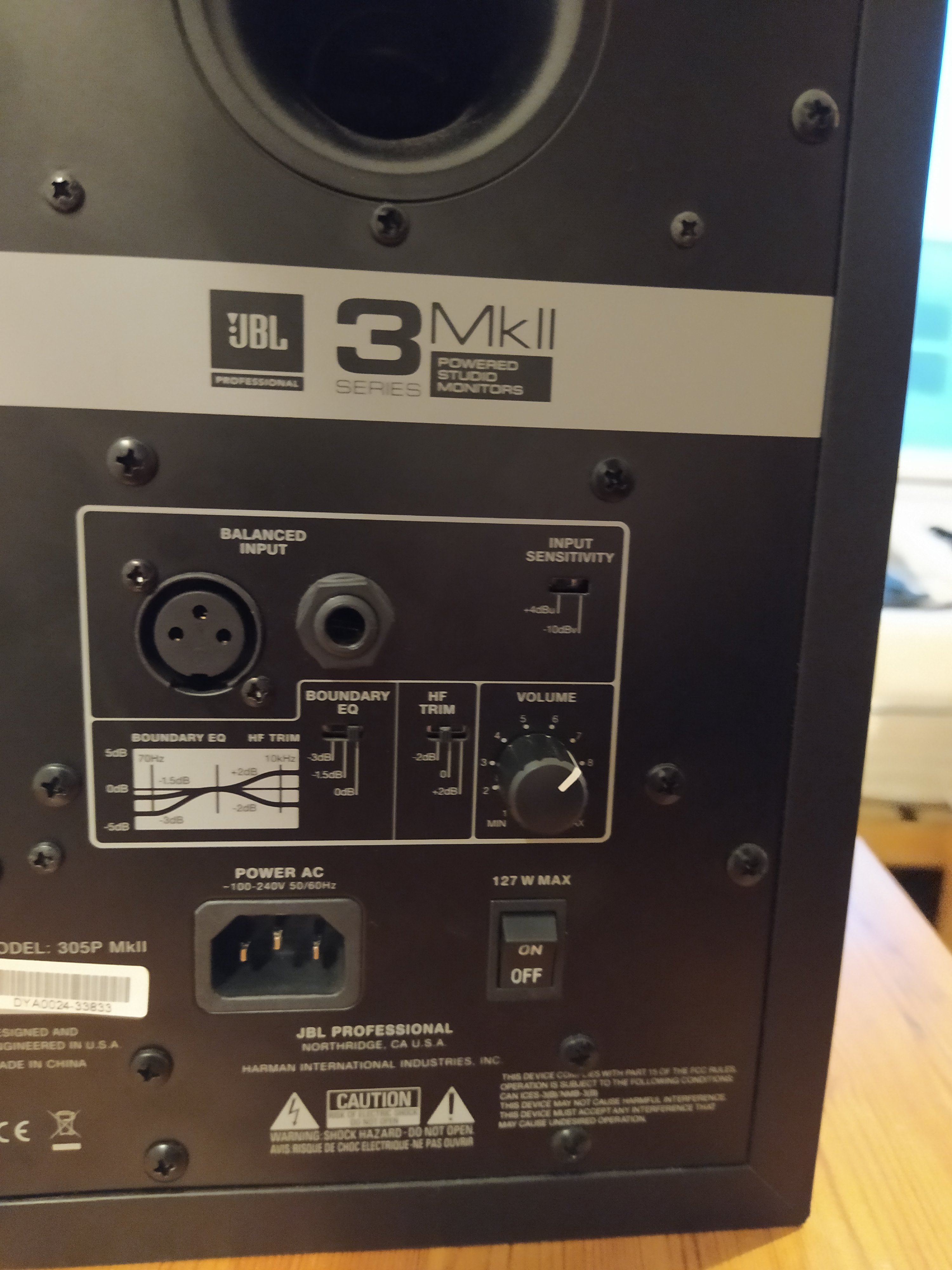

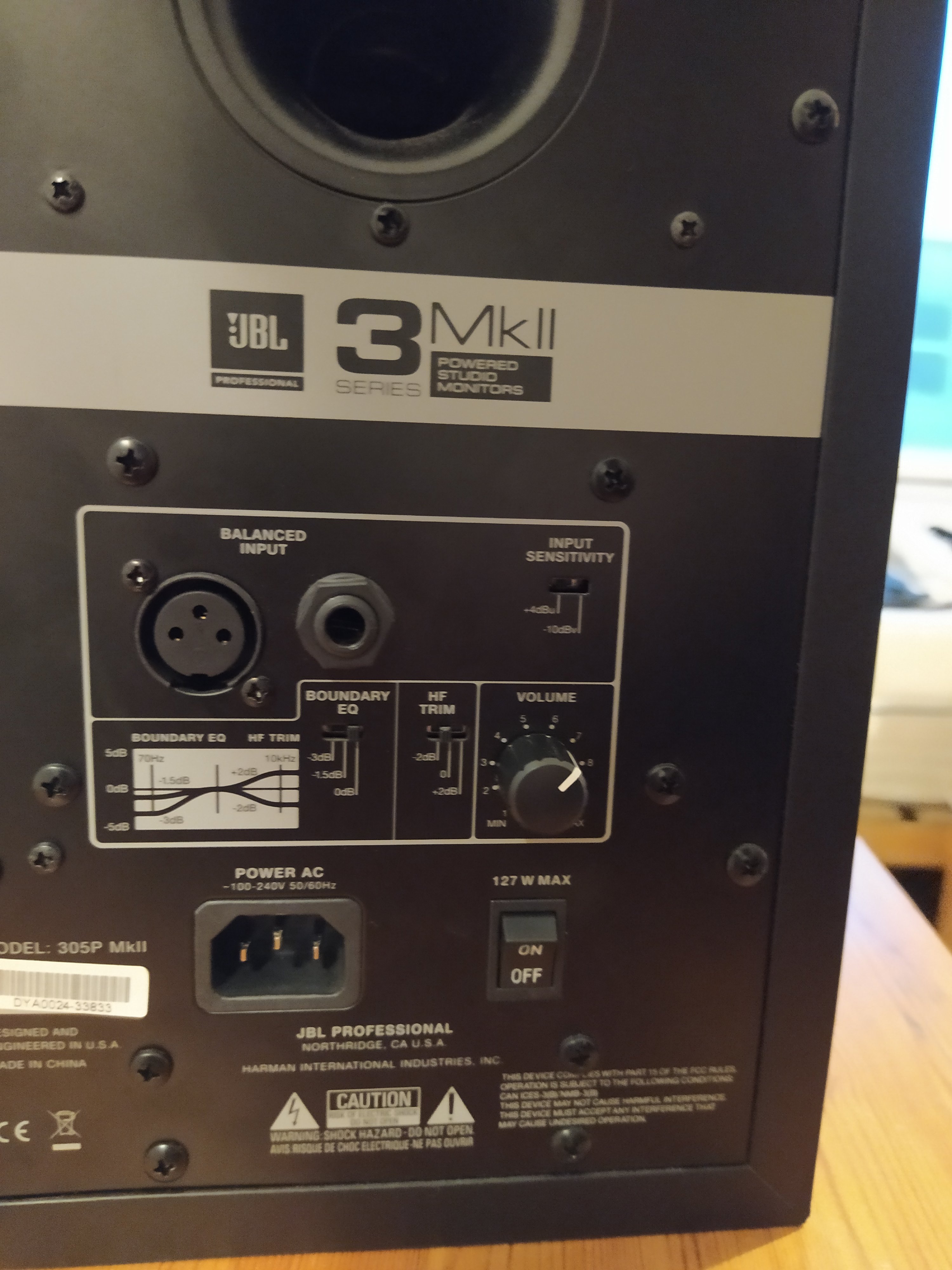

Мониторы: JBL 305P MK2

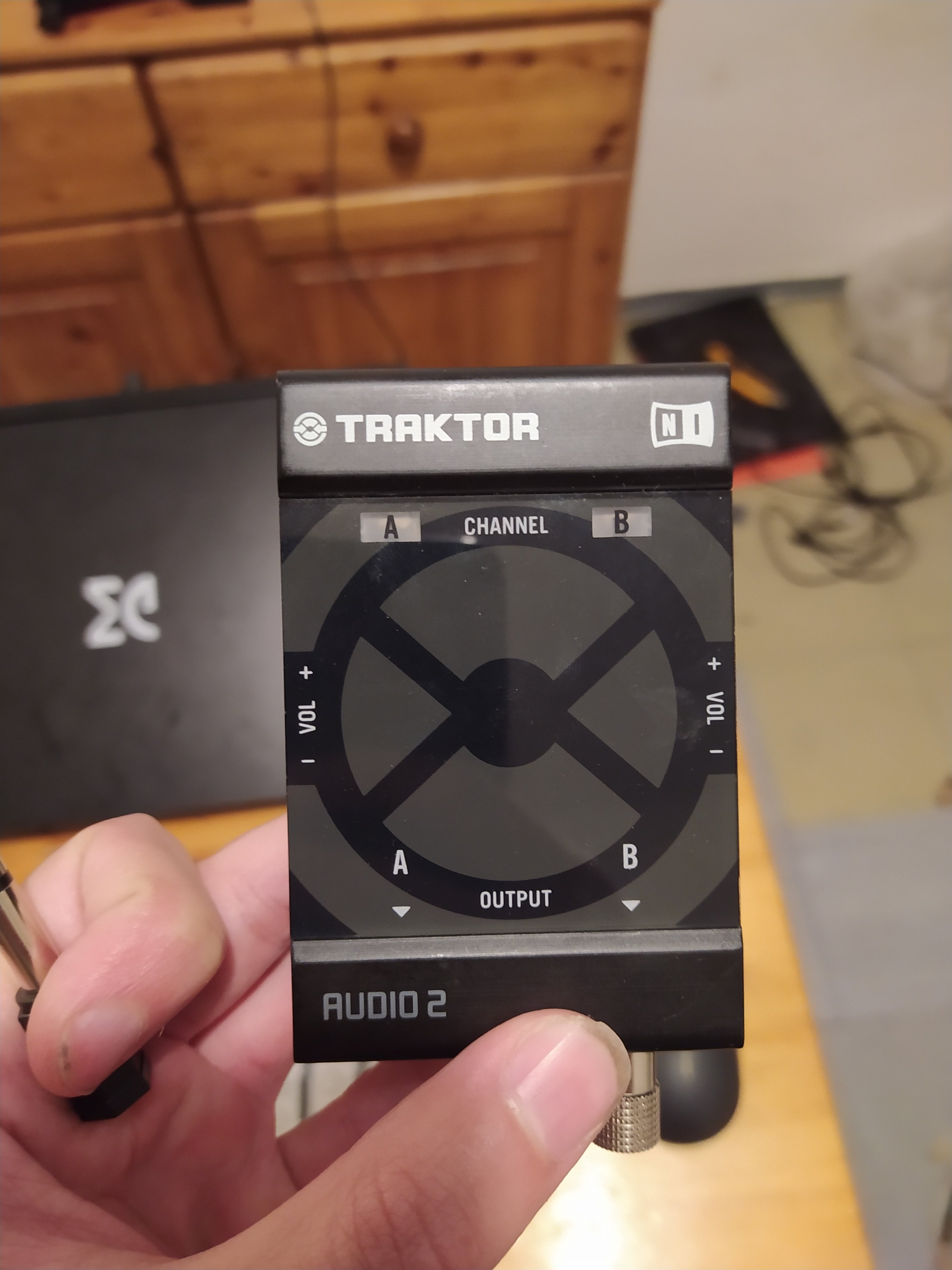

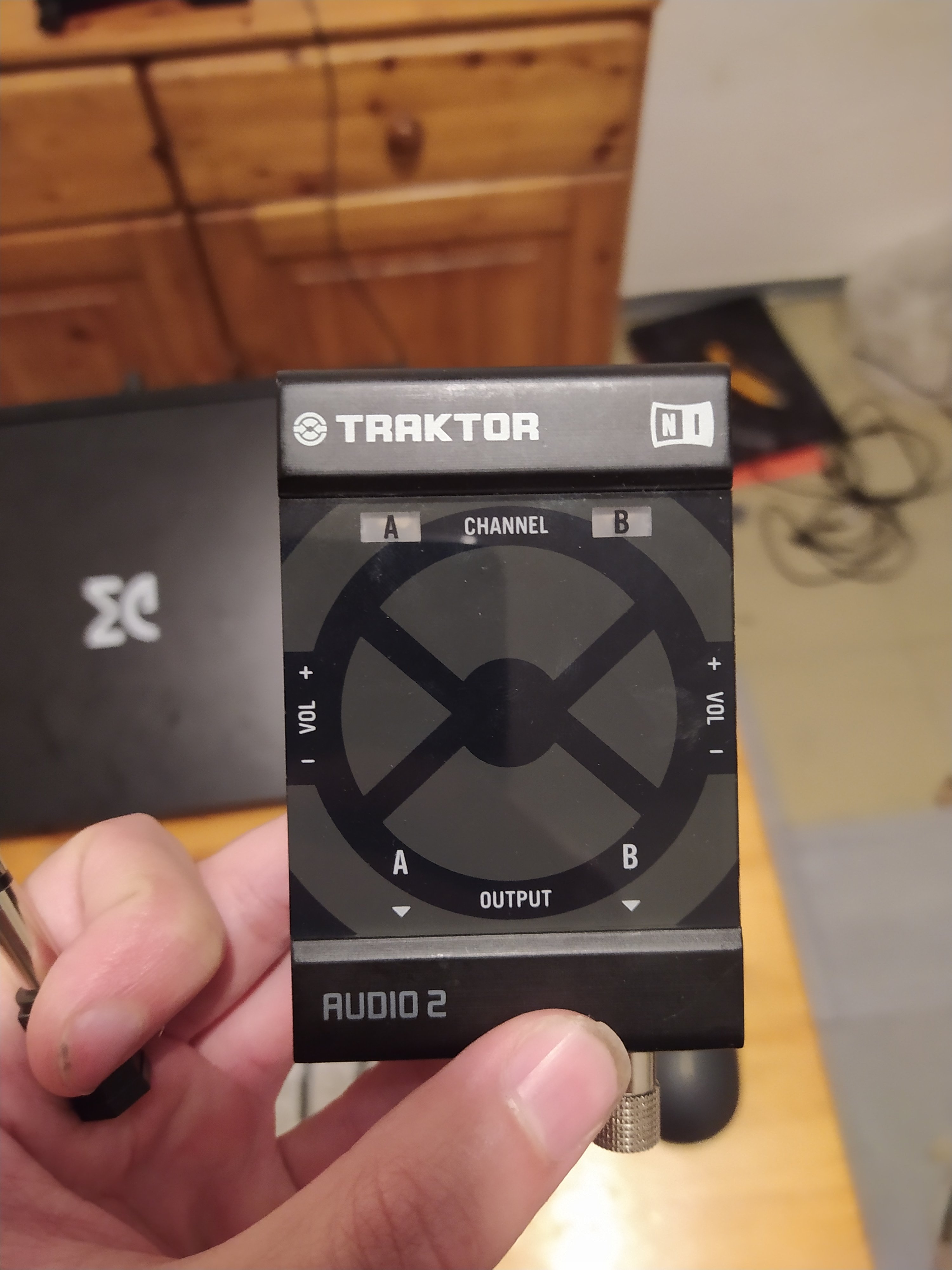

Карта: traktor(native instruments) audio 2

Так получилось, что взял с рук карту для колонок недорогих где rca соединение(presonus e3.5). но вернул и и взял те что выше, в котором каждая с питанием, и выходом баласным.
На карте насколько понимаю небаласный вход.

Подскажите какой нужен переходник и можно ли вообще сделать подобную коммутацию. Брал для трактора карту, чтобы был выход на уши и на мониторы.

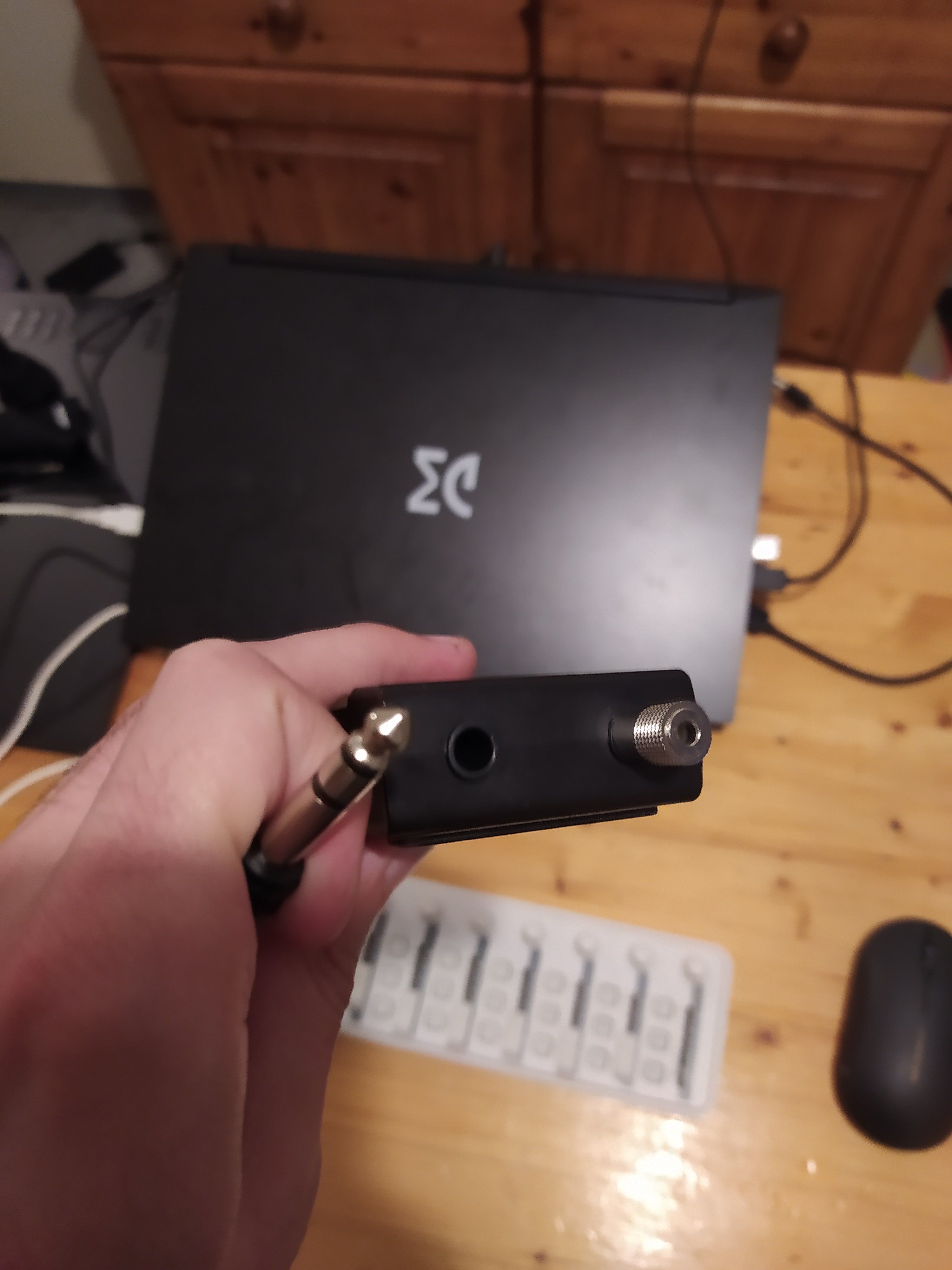

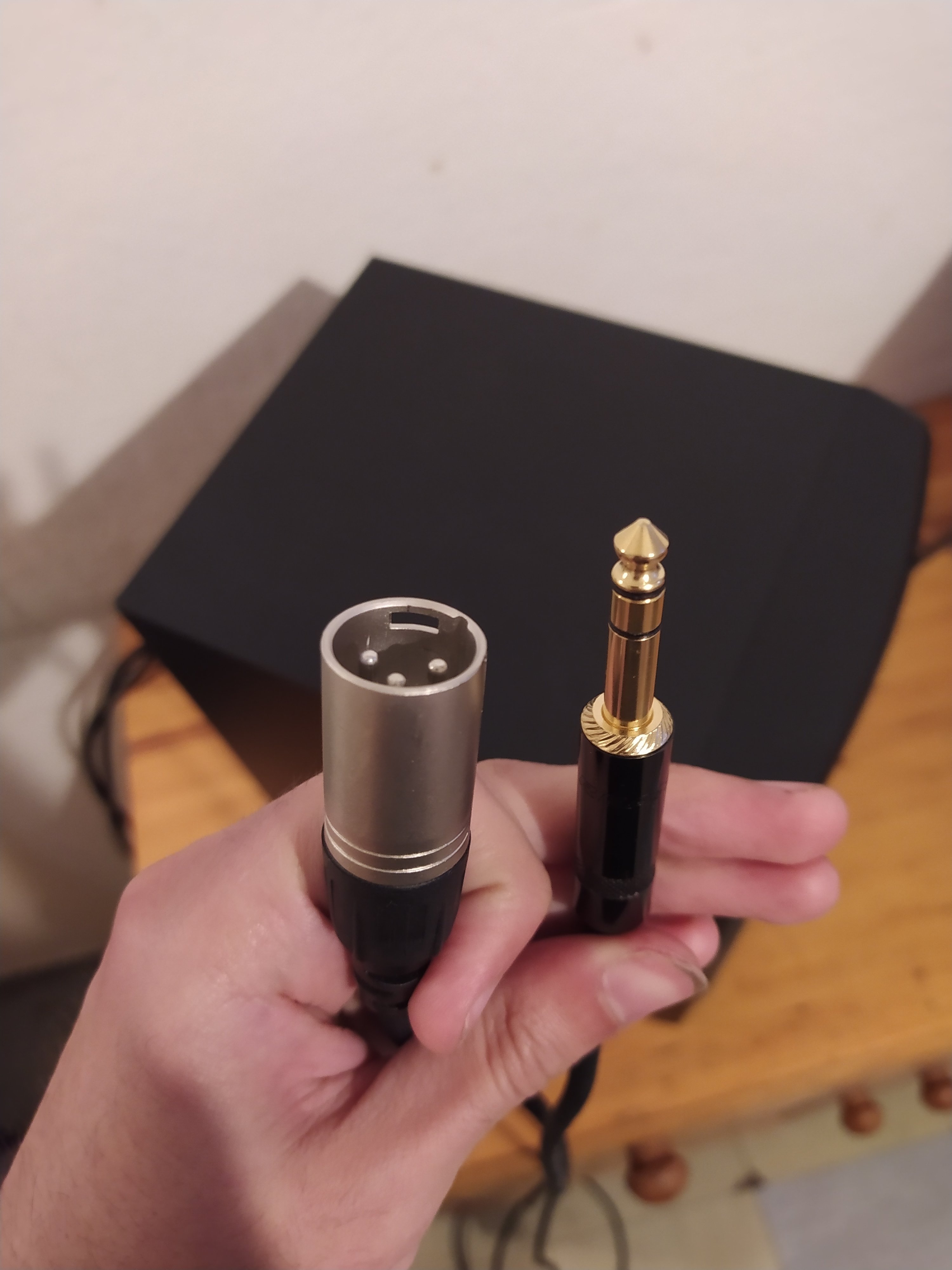

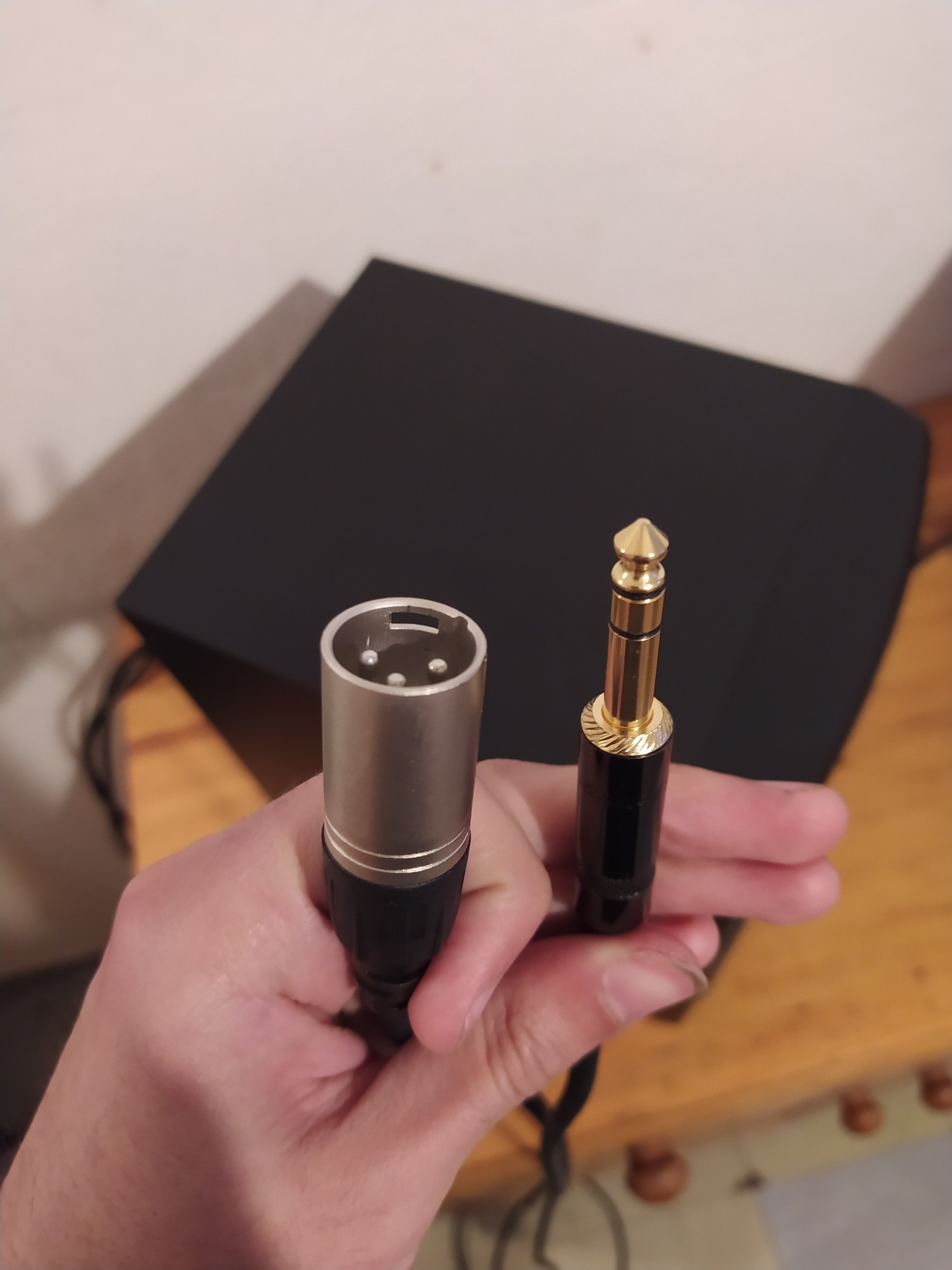

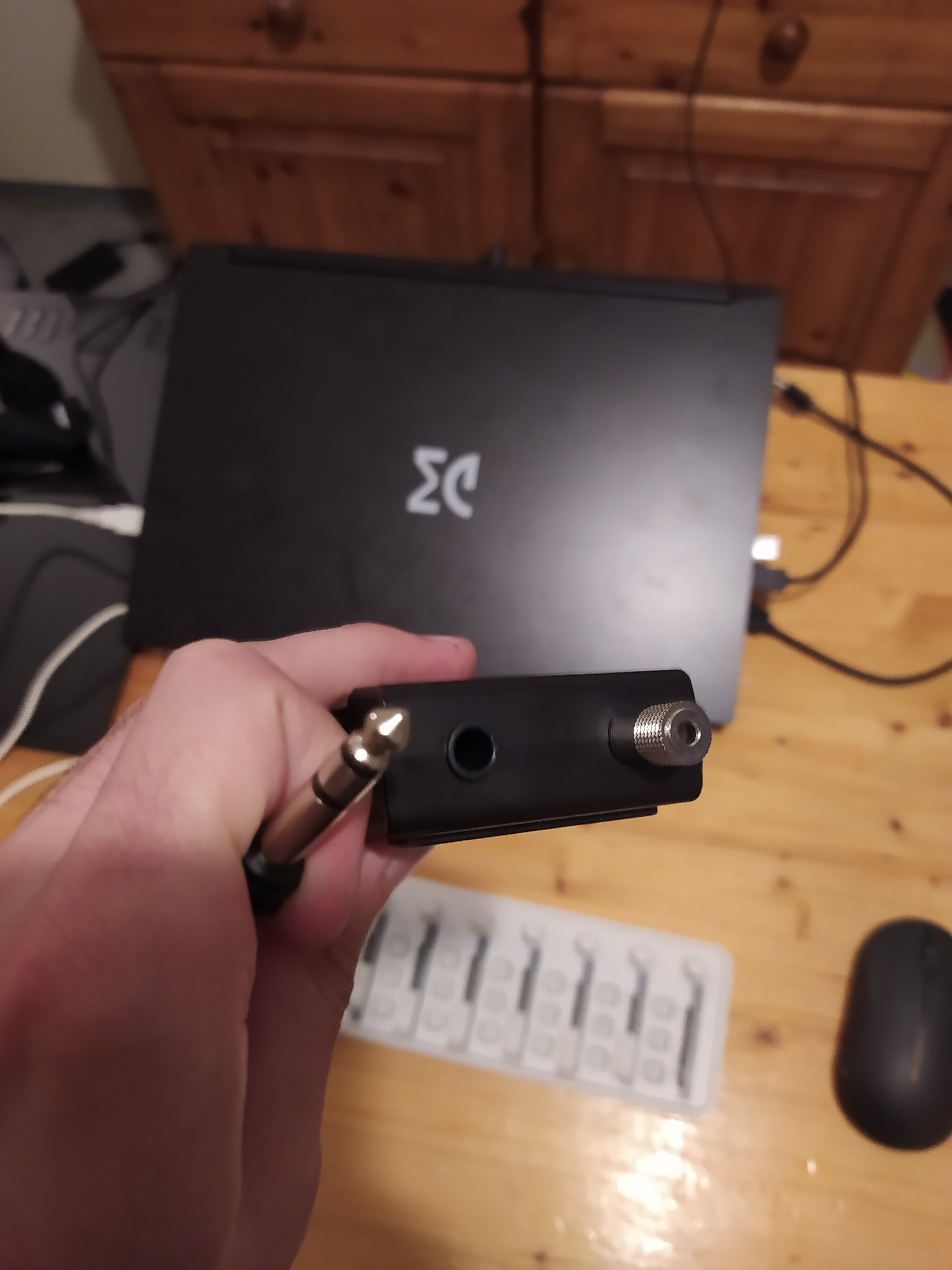

Прилагаю ниже фотографии. Желательно пример бы показать на немецком амазоне.



[uncklbuck]

Из официальной инструкции:

6мм (1/4’’) TRS разъем (большой джек) – для подключения профессионального оборудования балансным кабелем с разъемом 6мм «джек» или бытового оборудования с небалансным разъемом «джек»

Сначала следует читать мануаль, благо она на руском и на офф. сайте, а уж потом задавать вопросы.
З.Ы. Переключатель на -10db не забудьте поставить a шнур стандартный Insert-cable 1TRS-2TS.



[ondatra666]

Из официальной инструкции:

6мм (1/4’’) TRS разъем (большой джек) – для подключения профессионального оборудования балансным кабелем с разъемом 6мм «джек» или бытового оборудования с небалансным разъемом «джек»

Сначала следует читать мануаль, благо она на руском и на офф. сайте, а уж потом задавать вопросы.
З.Ы. Переключатель на -10db не забудьте поставить a шнур стандартный Insert-cable 1TRS-2TS.

Привет, давно не имел дело с аппаратурой и подзабыл. Можешь подсказать, вот 1/4 ts это небалансный, так как сигнал, земля. 1/4 trs балансный, так как уже 3 коннекта: на землю и 2 сигнала в противофазе и через него можно передовать небалансный стерео сигнал соответственнно левый, правый и земля.

Выходит, что железо решает как по trs передавать сигнал балансным или стерео небалансным.

https://www.justmusic.de/PA/Pro-Audio-Kabel/Y-Kabel/Cordial-CFY-1-5-VPP данный кабель мне должен подойти?
Он примет на вход стереосигнал из выхода карты и потом передаст на колонки левый, правый моно сигнал.



[khmelkoff]

мне должен подойти?

Скорее всего нет, потому что длинная часть - это стерео кабель. Вот это должен:

Cordial CFY 1,5 VPP-Long

Y-Kabel

www.justmusic.de

если есть выбор, я бы выбирал потолще



[ondatra666]

Скорее всего нет, потому что длинная часть - это стерео кабель. Вот это должен:

Cordial CFY 1,5 VPP-Long

Y-Kabel

www.justmusic.de

если есть выбор, я бы выбирал потолще

Не заметил насчет длины, но я все равно в магазин заеду, но спасибо. Мне для трактора, чтобы был вывод звука на уши и на мониторы, эта карточка была за очень дешево, а мне пока не надо ничего записывать.
Так пока на другой звуковой, там отдельные выходы с jack - xlr вход колонок разьемами.



[ondatra666]

Все подошло, спасибо за помощь. И про джеки перечитал и документацию глянул, хомо сапиенс почти что
