CAD Trion 8000. Блок питания и мод.

[DAZZER]

Решил сменить Rode NT1A на CAD Trion 8000, который нашёл в непонятном состоянии, и он без блока питания. Подскажите хорошую схему БП для него пожалуйста, ну и может мысли по апгрейу самого микофона, а то как только смену лампы на советсвую 6Ж1П-ЕВ рекомендуют и всё. Некоторая информация и схема есть тут:

CAd Trion 8000 - Gearspace.com

Has anyone modded one of these yet? I'm talking about anything ranging from a tube swap, component swap all the way up to basically replacing everythin

www.gearslutz.com

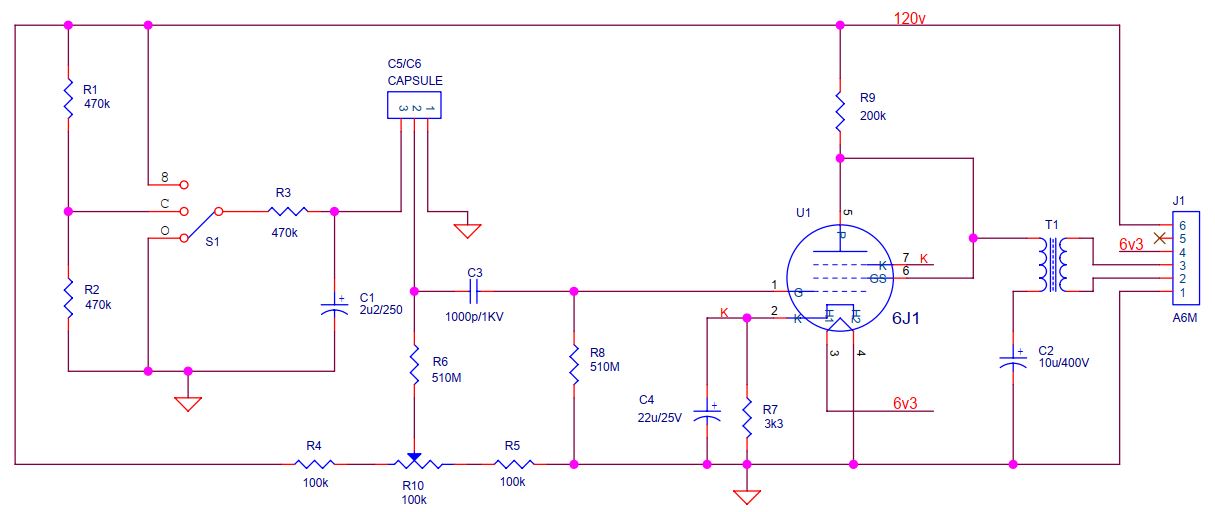

Схему продублирую:

В той теме присутсвует такой рецепт:
Сменить лампу на Mullard EF95
Заменить R9 на 100k, закоротить C2.
Добавить связующий полипропиленовый конденсатор от 1uf до 2.2uf между соединением R9 и 6 контактом к первичной обмотке трансформатора (она справа или слева на схеме?).
Заменить C3 на полистириновый (что это за конденсаторы?)
Заменить C4 на 47uf
Заменить трансформатор на AMI T8.



[Tuvalu]

Заменить C3 на полистириновый (что это за конденсаторы?)

Полистирольные. На Западе - Styroflex, Polystyrene. На вид они прозрачные круглые. Очень качественный диэлектрик. Можно фторопластовые (тефлон), если достанете. Они даже лучше, но разницы может быть и не слышно, тут нужно пробовать.

Заменить C4 на 47uf

R7,C4 чатота среза (спада НЧ) - 2,2 Гц. Ну, станет 1 Гц, вообще не понятно, для чего это советуют. Лучше озаботьтесь поиском качественного типа (Matsushita/Panasonic, Nichicon, Sanyo, конкретные типы, лучшие для аудио, нагуглите сами) - толку будет намного больше.

Заменить R9 на 100k, закоротить C2.
Добавить связующий полипропиленовый конденсатор от 1uf до 2.2uf между соединением R9 и 6 контактом к первичной обмотке трансформатора (она справа или слева на схеме?).

Эти два пункта взаимосвязаны, т.е. если делать одно, то надо делать и другое. Первичка слева. Вот здесь конденсатор лучше выбирать максимальной ёмкости. Можно майлар (лавсан, полиэтилентерефталат) 4,7...10 мкФ. Они чуть хуже полипропиленовых (так считается, но здесь он по любому будет намного лучше старого С2), зато меньше по габаритам.



[Long]

закоротить C2

-- Закройте эту тему там, или отправьте аффтора сего "совета" в чёрный список,
как ни хрена не смыслящего в схемотехнике. Пока не сожгли всё нахрен...

Эти два пункта взаимосвязаны, т.е. если делать одно, то надо делать и другое.

-- Вообще-то пофигу, в каком месте последовательной цепи будут располагаться детали.



[DAZZER]

Первичка слева. Вот здесь конденсатор лучше выбирать максимальной ёмкости. Можно майлар (лавсан, полиэтилентерефталат) 4,7...10 мкФ. Они чуть хуже полипропиленовых (так считается, но здесь он по любому будет намного лучше старого С2), зато меньше по габаритам.

Значит просто припаять 10 мкФ паралельно R9 100k?

-- Закройте эту тему там, или отправьте аффтора сего "совета" в чёрный список,
как ни хрена не смыслящего в схемотехнике.

ну это не моя тема там, кто-то другой создал. этот совет дал Jim Jacobsen (JJ Audio), он давно модит микрофоны. Может не правильно понял, но он говорит так "put a jumper on C2".



[Long]

говорит так "put a jumper on C2"

-- Нельзя, т.к. на транс пойдёт постоянка, аэтоне есть хорошо.
В принципе, конечно, есть трансы которые на это и рассчитаны, но здесь не тот случай.



[Rst7]

-- Вообще-то пофигу, в каком месте последовательной цепи будут располагаться детали.

Это если не рассматривать паразитные элементы. У электролита внизу приличная собственная индуктивность, а у трансформатора - приличная межобмоточная емкость. ВЧ-помехи, наводимые на кабель, будут лучше детектироваться на нелинейности выходного сопротивления триода (для пуристов - пентода в триодном включении), если разделительный конденсатор будет снизу. Так что совет не лишен смысла, хотя в 99.9% случаев разницы никто не заметит.



[Long]

-- Не понял. Где там кабель?
От лампы до транса - пара сантиметров...



[Rst7]

Я про другую сторону трансформатора. Кабель к источнику питания.



[Tuvalu]

Значит просто припаять 10 мкФ паралельно R9 100k?

Конечно же, нет! К аноду один вывод 10 мкФ, второй его вывод - к "верхнему" выводу первички. "Нижний вывод" первички - на общий. Иначе говоря, просто меняются местами конденсатор с первичкой.



[DAZZER]

странно, это я расценил как "параллельно" R9...

между соединением R9 и 6 контактом к первичной обмотке трансформатора



[DAZZER]

"Нижний вывод" первички - на общий.

Long говорит, что нельзя. Так коротить или нет?



[Павлунчик]

Long говорит, что нельзя. Так коротить или нет?

Long говорит что нельзя коротить конденсатор С2. Конденсатор можно оставить как есть или перебросить его на другой вывод транса закоротив то место где он раньше стоял.



[DAZZER]

А где купить к нему БП, кто знает?
Такой не подойтёт?

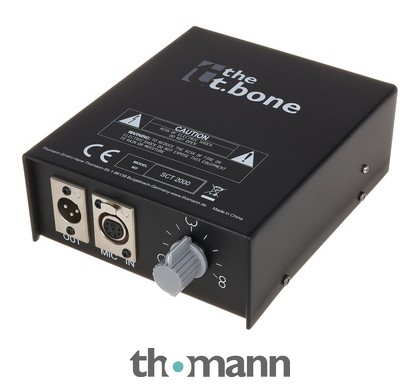

the t.bone PSU SCT 2000

Replacement Power Adapter For SCT2000 microphone

www.thomannmusic.com

Хотя и их нету в наличии...
Заказать намотать транс можно любой.



[Long]

Родной:

CAD PS-120 Microphone Power Supply | Reverb

CAD Audio PS-120 Microphone Power SupplyUnit powers up, but I don't have a CAD micophone to test.

reverb.com

Копейки...



[DAZZER]

К сожалению он уже продан(((
