У кого Scarlett 8i6 1st gen, помогите с фотографией плиз

[Noobot]

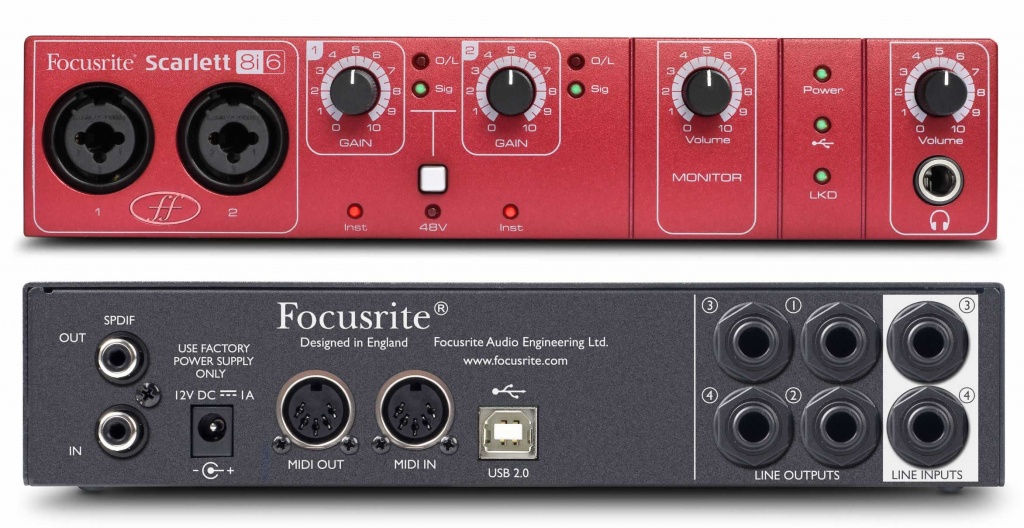

Привет всем. Нуждаюсь в вашей помощи у кого есть звуковая карта Focusrite Scarlett 8i6. Прошу сделать фото внутриней платы в зоне USB входа, слетела деталь C77, неизвестен номинал, чиню самостоятельно, надеюсь прочесть с фотографии. Спасибо заранее.



[Darek]

@Noobot, могу помочь, но только завтра.



[dugdum®]

слетела деталь C77, неизвестен номинал

у smd конденсаторов керамических не написан номинал на самой детальке обычно

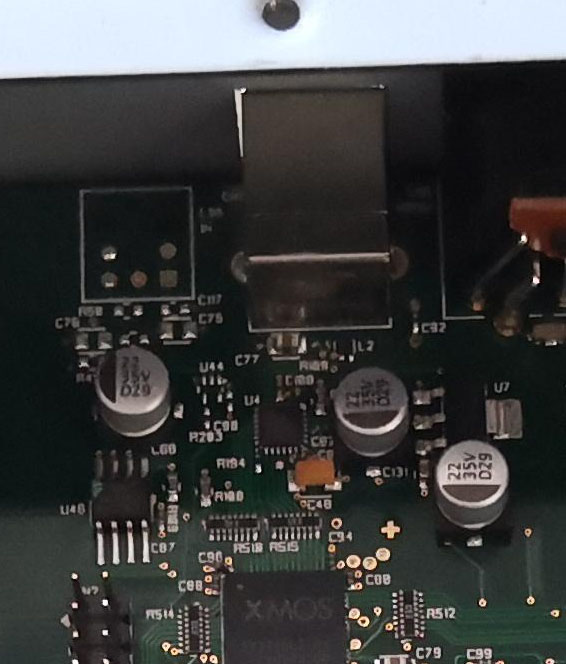

да собственно и вот... на вид от 1 мкф и больше



[Noobot]

Благодарю за ответ. еще не менял, буду писать по ходу процесса. спасибо за помощь



[oliyanchuk]

Сейчас запрошу схему и посмотрю точно, если подождете денек.
ПС Еще проверьте проходной фильтр L2, обычно его тоже сносит когда гнездо ломают.



[oliyanchuk]

Личка недоступна. Хотел кусок схемы отправить. C77 это 10uFX16V



[Noobot]

сможете скинуть схему на maximgolan@yahoo.com плиз?



[Noobot]

Уточняю: нужно поменять детали C77; R189; L2. С первым конденсом понятно с номиналом, как быть с остальными? Спасибо



[Noobot]

Здраствуйте! может еще у кого схема есть?
