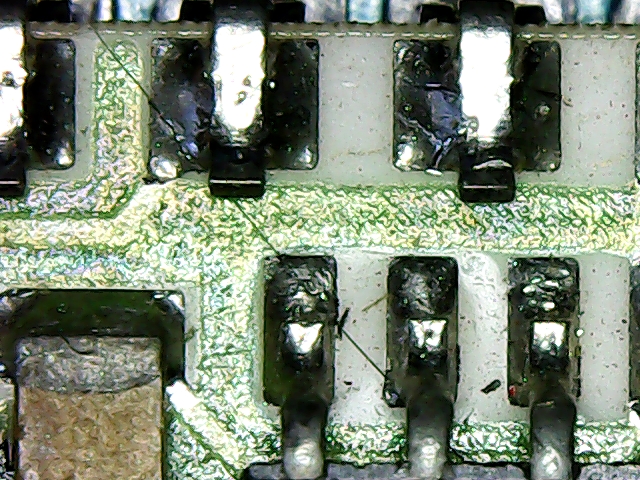

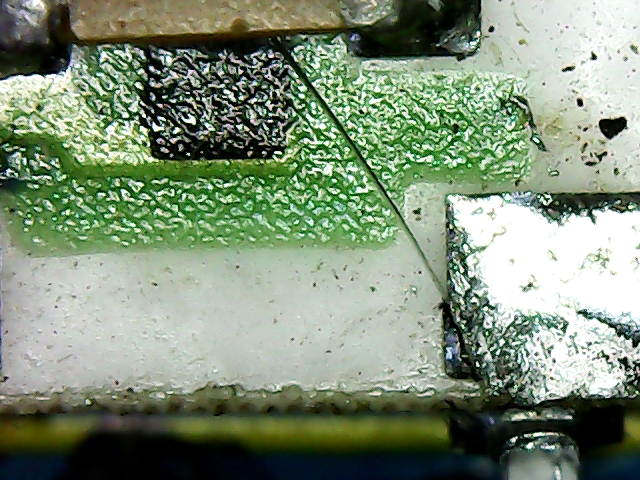

Доброго времени всем! В наличии такой радиомикрофон, не работает по причине лопнувшей платы компрессора. Плата керамическая с двухсторонним монтажом. Микрофон не битый. Первопричина непонятна. Использовали для видео репортажей, может от перепада температуры? Резисторы выполнены напылением. Может у кого есть схема компрессора для микрофона на NE571D. SMD детали есть. Или рисовать с платы? За любые советы буду благодарен!
Радиосистема TRANTEC RTD 3408
- Автор темы Victoroskolski
- Дата начала
Можно попробовать прозвонить в соответствии со схемой все связи, отсутствующие заменить перемычками, запаяить их от одного контактного места к другому, компенсируя разрыв, провод красиво заложить и приклеить к плате. в местах, где трещина идёт прямо по контактному месту, пропаять повторно.

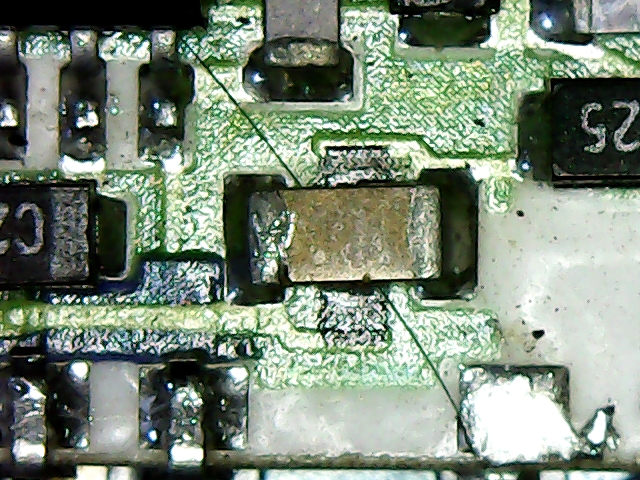

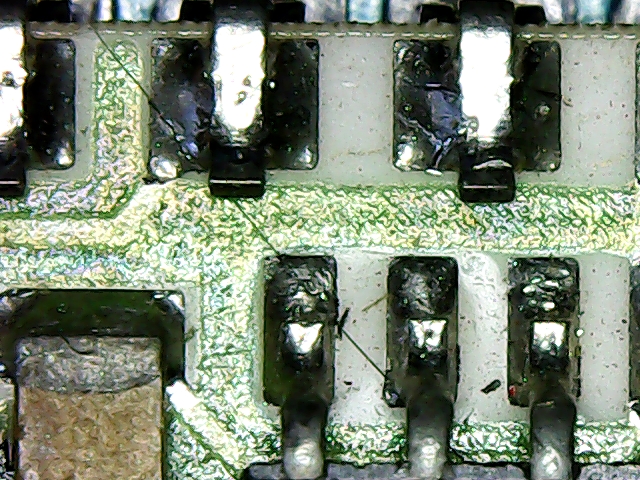

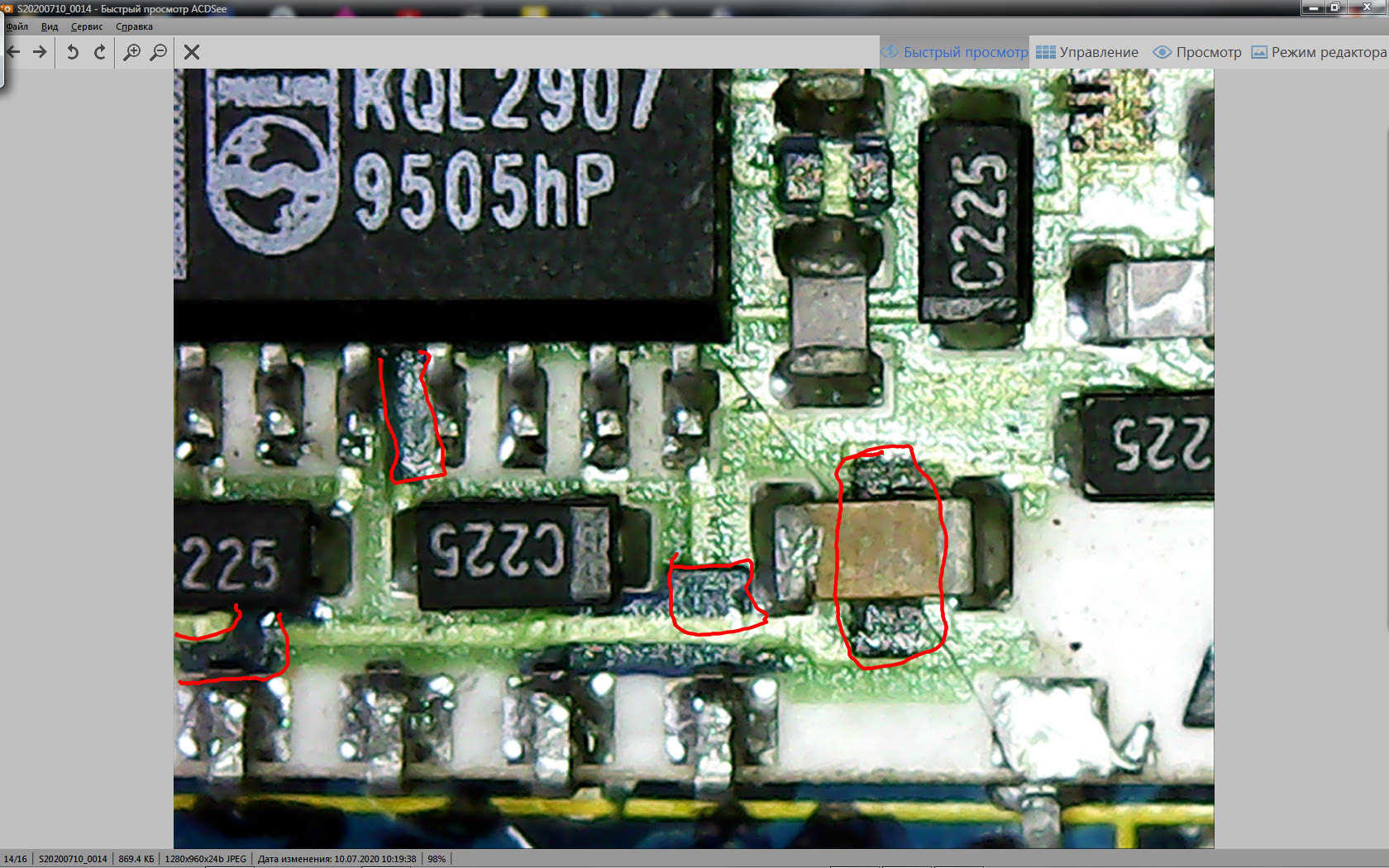

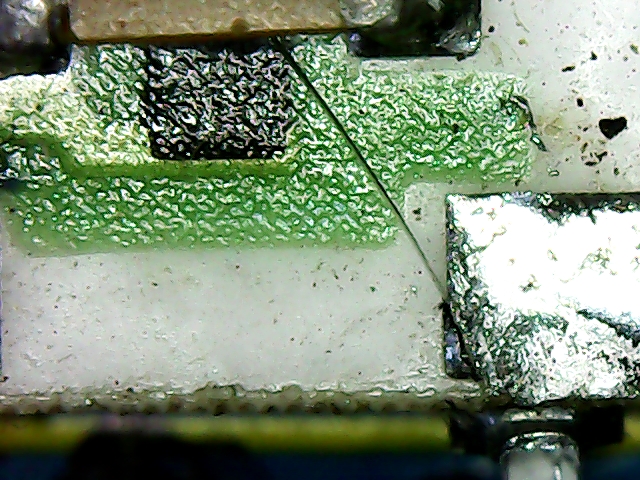

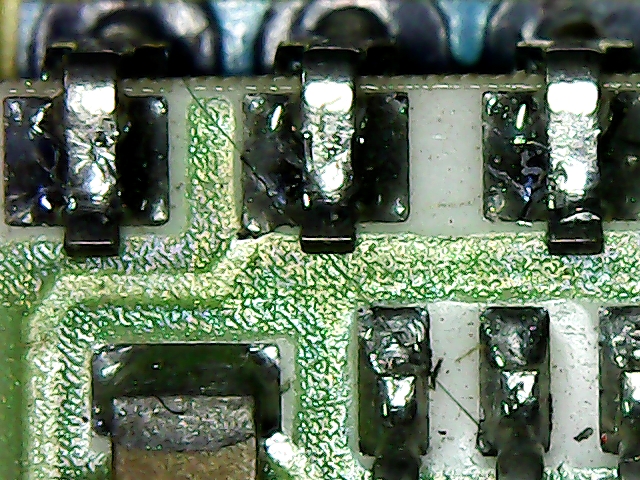

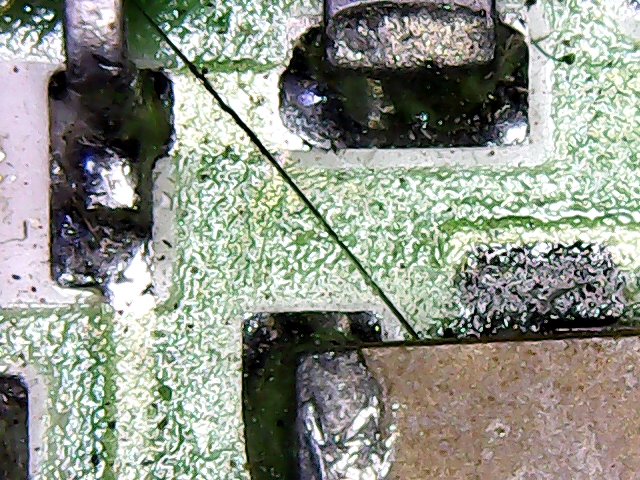

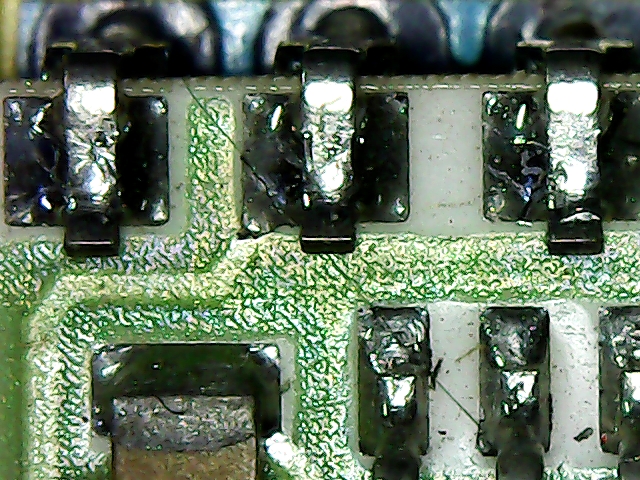

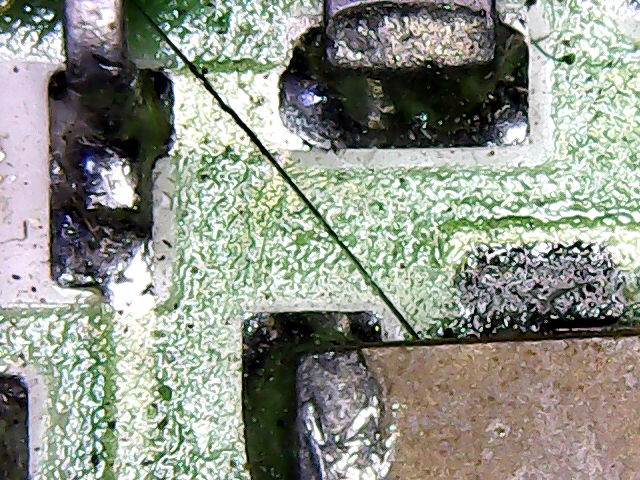

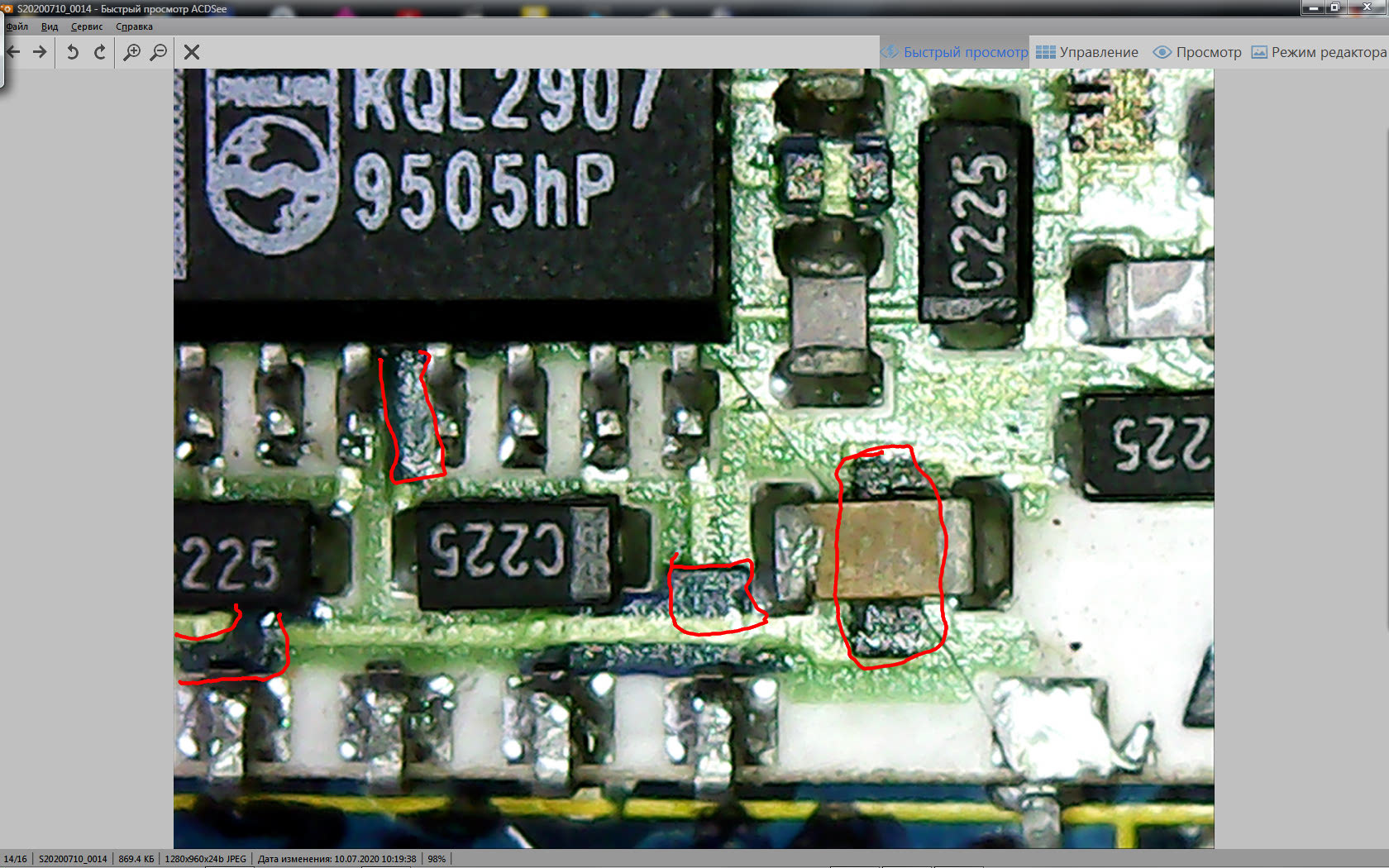

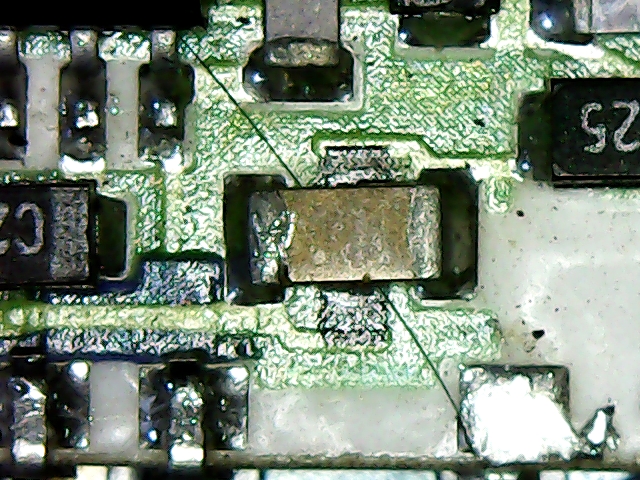

Сегодня у нас выходной, микрофон на работе. Сделаю фото крупным планом всей плату. Пока не выпаивал керамику с основной платы, опасаюсь что она развалится по диагонали. Однако другого выхода нет. С ёмкостями нет вопросов. Резисторы без надписей, просто черные дорожки. Поэтому и ищу схему компрессора на этой мик-е. В мануале на NE571D нет конкретики. Когда-то попадалась схема в журнале Радиолюбитель, на этой микросхеме. Придётся рыться в архиве.
