Моноджек в стереовыход — допустимо ли?

[v-oblomov]

Здравствуйте!

Прошу прощения за тупой, возможно, вопрос, но с радиоэлектроникой не дружен совсем, каюсь.

Есть домашняя бомж-студия. В ней, в свою очередь, есть двухканальный аудиоинтерфейс с конструктивным недостатком: при включённом прямом мониторинге входящего сигнала (direct monitor) каналы раскидываются вправо и влево, без возможности суммировать в моно. То есть если микрофон или гитара включены в первый канал, то звучат только в левом ухе, ну и наоборот, соответственно. Пока сам записывался, в целом это было терпимо, но теперь начал понемногу писать других людей, и не всем бывает удобно слышать себя только одним ухом, особенно вокалистам. К тому же возникла необходимость подключать и вторые наушники, чтобы и исполнитель себя слышал, и я мог контролировать процесс.

В связи с этим пришла в голову мысль, в теории позволяющая решить обе проблемы: воткнуть в разъём наушников разветвитель конструкции "один моноджек на два моноджека". И если стереонаушники в моновыход вроде как можно втыкать без опасений, то моноджек в стереовыход меня что-то беспокоит. Не грозит ли это коротким замыканием и гибелью карты?



[sepuka]

Моноджек закоротит один выход на землю. Результат зависит от схемотехники, от «просто отключится из-за перегрузки» до сгорит.



[sepuka]

Если объединять, то стерео-джеком, результат тоже очень сильно зависит от схемотехники и одинаковости наушников. Человечество давно изобрело усилители на несколько наушников.



[vadim2012]

Если объединять, то стерео-джеком, результат тоже очень сильно зависит от схемотехники и одинаковости наушников. Человечество давно изобрело усилители на несколько наушников.

" Одинаковости наушников" - это как !



[fakeitback]

@v-oblomov, если бюджета только на ничего - потратиться на самый бюджетный микшерный пульт с авито, с него же и раздавать сигнал на уши через подобный разветвитель.

Т.е. на два канала пульта приходит стереосигнал, с пульта в две линии ушей уходит моно



[Ortseam]

моноджек в стереовыход

Если карта не дремучих годов и не из "гаража дядюшки Ляо", то не сожжете. Защита от КЗ по выходу должна быть. Но вот слышать вы при этом будете только один левый канал на оба уха. Чтобы слышать сумму, вам придется использовать все-таки стерео джек, в котором нужно будет соединить вместе "горячий" и "холодный" контакты (опять же, это не вполне "нормативное" подключение, но сгореть ничего не должно. Просто получится сумматор на выходных сопротивлениях). Если хотите уж совсем подстраховаться, то соедините эти контакты не напрямую,а через резисторы Ом на 50-100. Разветвить на двое ушей можно тоже без проблем. Причем, учитывая, что сигнал моно, это можно сделать 2-мя способами: последовательным подключением и параллельным (выбрать то, которое даст наибольшую мощность звука). В общем, для самого технически грамотного и безопасного случая вам потребуется 1 джек "папа", 2 джека "мама", два резистора на 100 Ом, кусок кабеля и паяльник. Из этого вы соорудите переходник с выхода вашей карты на две пары ушей.



[Sergey RockWell]

@v-oblomov, Огласите что за карта?



[sepuka]

" Одинаковости наушников" - это как !

Если одни наушники на 600 Ом, другие на 150 или вовсе на 32, то когда в одних по мере регулировки громкости будут начинать хоть что-то слышать, в других давно оглохнут.



[vadim2012]

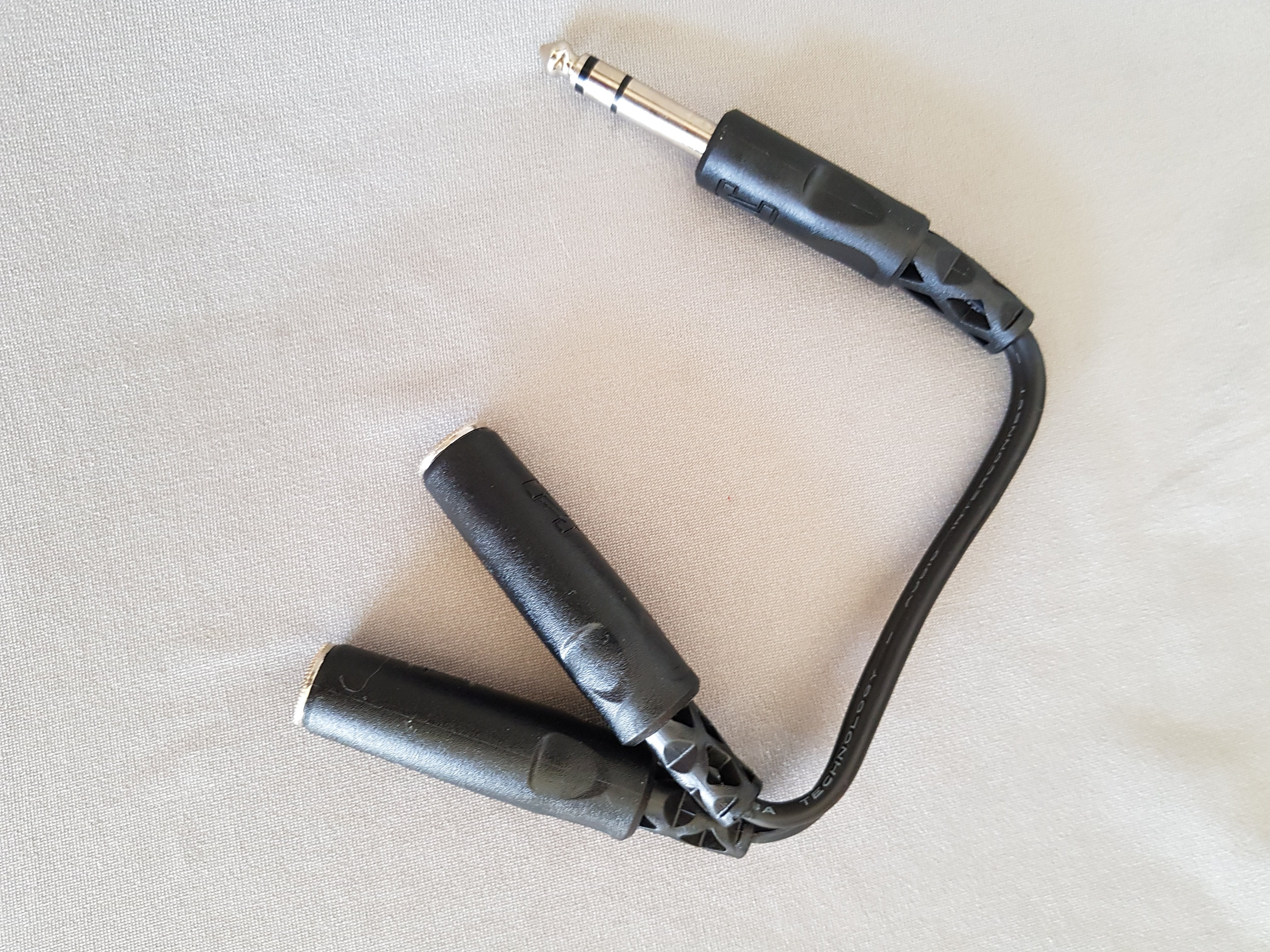

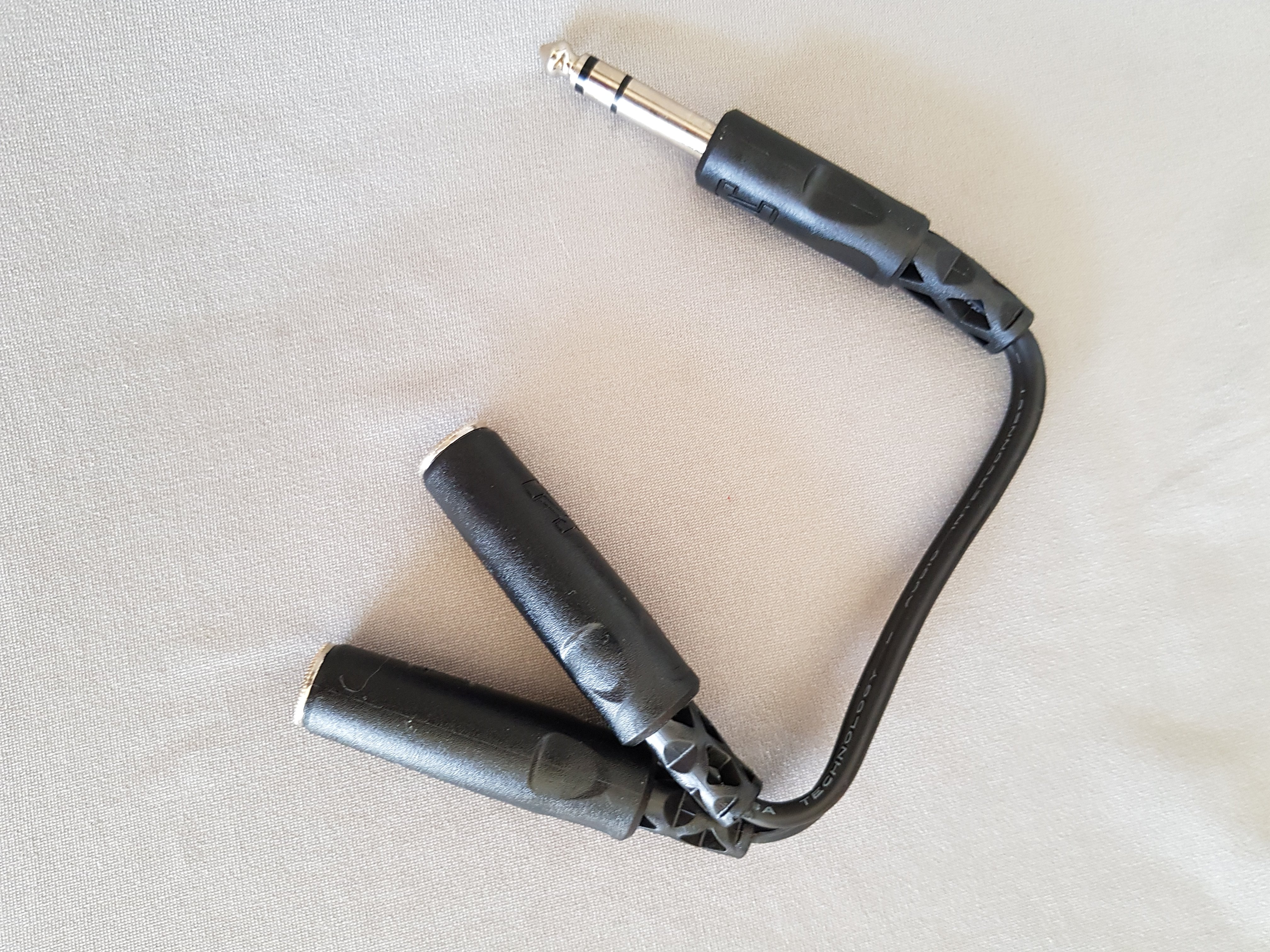

Такой переходник ( c Мьюзикстор) работает в стерео, на каждую пару наушников , карта Apollo Twin Quad



[v-oblomov]

@SeRick, Behringer UMC202HD.
(Ну это я сам виноват, конечно, надо было хотя бы UMC204 брать, там уже есть кнопка моно/стерео для мониторинга. Но пока что имеем, что имеем.)



[v-oblomov]

@fakeitback, был бы бюджет — можно было б и карту сменить. : )
Про пульт действительно не думал, спасибо!



[digilab2]

В связи с этим пришла в голову мысль, в теории позволяющая решить обе проблемы: воткнуть в разъём наушников разветвитель конструкции "один моноджек на два моноджека". И если стереонаушники в моновыход вроде как можно втыкать без опасений, то моноджек в стереовыход меня что-то беспокоит. Не грозит ли это коротким замыканием и гибелью карты?

-моноджек предназначен только для подключения гитары на вход , все остальные должны быть симметричные , с наушниками такая байда вообще не пройдет так как усилители замкнутся сами на себя ( сгореть не сгорят т.к есть защита от к.з и резисторы ограничивающие ток
но и моно не получите ) вам нужен просто внешний усь для пары или более наушников , рекомендовать не буду их полно правда в основном полный отстой( но и не хуже чем у вас в карте- тоже в общем отстой)

Ну это я сам виноват, конечно, надо было хотя бы UMC204 брать, там уже есть кнопка моно/стерео для мониторинга

-не надо umc204( без hd) брать это карта классом ниже



[Stanislav_FX]

Заказать мастеру коробочку с выходами на несколько наушников и с усем, с переключателем в Моно режим. Реализовать моно режим можно и с помошью переменных резисторов. 2 конца на А и В каналы а с Центра брать их сумму! Можно и баланс ловить.
Но все это должно быть в доп блоке.
Хотя Можно и Разобрать Звуковуху, и туда впендюрить кнопку Моно или Переменник подобрав нужное сопротивление. Работы на 1000 рублей.



[Sergey RockWell]

@v-oblomov, Так а что мешает не использовать директ мониторинг, а запусить вокал через проэкт? На 128 мс можно вполне комфортно писаться
