Переключатель для динамиков
- Автор темы SoNick
- Дата начала

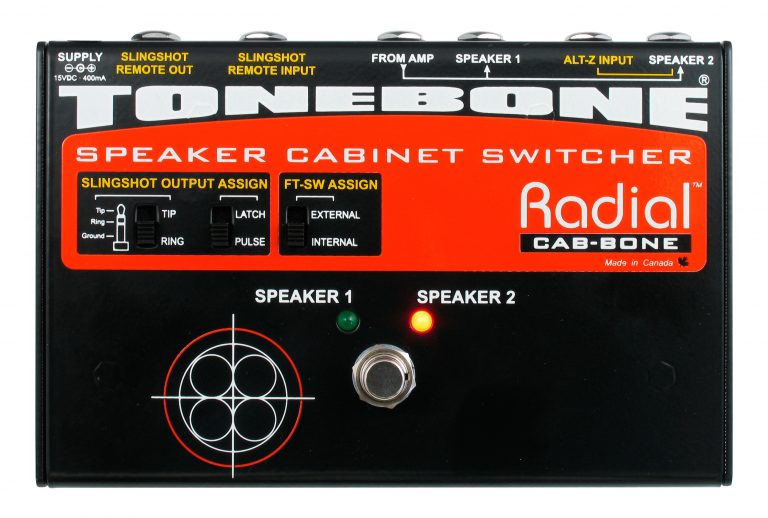

Нашел только готовый канадский девайс Radial Cabbone EX Speaker Cabinet Switcher https://www.radialeng.com/product/cabbone-ex
![cabbone-top-768x518[1].jpg](https://rmmedia.ru/attachments/174002/ "cabbone-top-768x518[1].jpg")
Вот что там написано:
Unlike a regular AB box that mechanically switches between two sources, the Cabbone actually ‘ramps on’ the switching process with a timed overlap so that the amplifier always sees a speaker load. This ensures both tube and solid state amplifiers are safely switched at all times. The audio signal is actually switched via high-power gold-contact relays to ensure ‘straight wire’ performance.
Перевод:
В отличие от обычного AB селектора, который механически переключается между двумя источниками, Cabbone фактически «ускоряет» процесс переключения с временным перекрытием, так что усилитель всегда видит нагрузку динамика. Это обеспечивает надежное переключение ламповых и твердотельных усилителей. Аудиосигнал фактически переключается через мощные золотые контактные реле, чтобы обеспечить работу «по прямому проводу».
Вот что там написано:
Unlike a regular AB box that mechanically switches between two sources, the Cabbone actually ‘ramps on’ the switching process with a timed overlap so that the amplifier always sees a speaker load. This ensures both tube and solid state amplifiers are safely switched at all times. The audio signal is actually switched via high-power gold-contact relays to ensure ‘straight wire’ performance.
Перевод:
В отличие от обычного AB селектора, который механически переключается между двумя источниками, Cabbone фактически «ускоряет» процесс переключения с временным перекрытием, так что усилитель всегда видит нагрузку динамика. Это обеспечивает надежное переключение ламповых и твердотельных усилителей. Аудиосигнал фактически переключается через мощные золотые контактные реле, чтобы обеспечить работу «по прямому проводу».

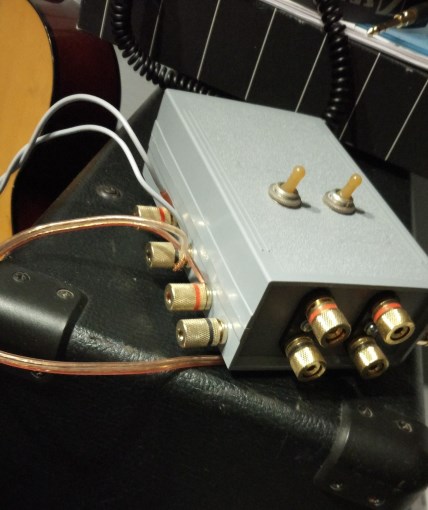

Не претендуя на "корректное радио-устройство", для себя сделал такую коробочку - и с успехом ей пользуюсь.
входы, тумблеры, выходы.
входы, тумблеры, выходы.
Я так понял, переводить "ramp on" как ускоряет это не совсем правильно. Судя по блок схеме, кабинеты переключаются релюшками, но во время переключения они работают оба, второй уже подключен, а первый отключается не сразу, а через определенное время (ramp), вот из мануала:
when the Cabbone switches between the two speaker cabinets, the Cabbone will momentarily activate both speakers at the same time in a controlled ramped overlap. This ensures safe operation of the amplifier by maintaining a constant speaker load.
when the Cabbone switches between the two speaker cabinets, the Cabbone will momentarily activate both speakers at the same time in a controlled ramped overlap. This ensures safe operation of the amplifier by maintaining a constant speaker load.
-- Очень много и самых разных переключателей имеют два варианта, SHORTING и NON-SHORTING.
Первый - контакты сначала замыкаются, потом переключаются.
Второй - обычный, соединение сначала разрывается, потом переключается.
Отличаются они конструктивно совсем немного - в первых скользящий замыкающий контакт
просто длиннее, чем у вторых.
Кстати - SHORTING стоят в гитарах на переключении съёмников, например.
В крайних положениях - по отдельности подключен один из двух датчиков,
в среднем - одновременно оба, параллельно.
Да, и ещё:
-- В точности то же, что и на заборе.
Читаем внимательно:
-- Два динамика одновременно (параллельно) - а нагрузка та же, что и от одного????
Там хоть на уровне школы кто-нить учил физику?!
-- В точности то же, что и на заборе.
Читаем внимательно:
-- Два динамика одновременно (параллельно) - а нагрузка та же, что и от одного????
Там хоть на уровне школы кто-нить учил физику?!
на уровне института проходят реактивности ) Динамики подключаются параллельно на строго определенное время, переходные процессы в индуктивностях обеспечивают непрерывную нагрузку. Главный секрет - подобрать тайминги этого переключения.
Кстати EHX в своем Switchblade думает иначе.. https://www.ehx.com/products/switchblade
И там обычная кнопка и провода AWG24-22.
Из инструкции:
Y: Amplifier head—> Speaker cabinet A, speaker cabinet B (be sure to use speaker cable and not instrument cable for this application).
И там обычная кнопка и провода AWG24-22.
Из инструкции:
Y: Amplifier head—> Speaker cabinet A, speaker cabinet B (be sure to use speaker cable and not instrument cable for this application).
Вот кстати тоже возник этот вопрос
Последнее редактирование:
-- Methafuzz, что - ВСЕ переходные процессы ИДЕНТИЧНЫ для абсолютно ВСЕХ динамиков?
Чушь там рекламная написана...
Самый лучший вариант переключения - через фэйд. и самыми обычными контактами.
Чушь там рекламная написана...
Самый лучший вариант переключения - через фэйд. и самыми обычными контактами.
Что тут сложного-то, это же динамический процесс, не статика. Индуктивность второго динамика в первый момент после его подключения представляет собой весьма большое сопротивление. А когда оно начинает падать, первый динамик уже отключается.
а там и не нужна идентичность. Схожесть на уровне хотя бы порядков величин - этого достаточно для безопасного переключения.
ну, этого тоже хватает, само собой. Продавать же надо как-то )
Да, самый лучший, но в данном случае слишком дорого, сложно, не окупится
Я делал на заказ такой переключатель, с детектором нуля. Когда сигнал переходил через ноль, тогда и переключалось реле. Конечно время срабатывания реле медленнее чем звуковые колебания, но тем не менее эффект ощущался - щелчка и момента перехода не было слышно (кроме того конечно что начинали звучать другие колонки), но самое главное для меня было уменьшить удар по контактам реле, ибо токи в этих цепях весьма приличные.
-- А выбросы напряжений в первичных обмотках выходных трансов - дак вообще кошмар...
-фигня это все, с реле в любом случае дырка получается, без дырки только специальные ключи переключались
от ad они zero-detected и crossfade, еще один железный вариант без дырок пара vca
