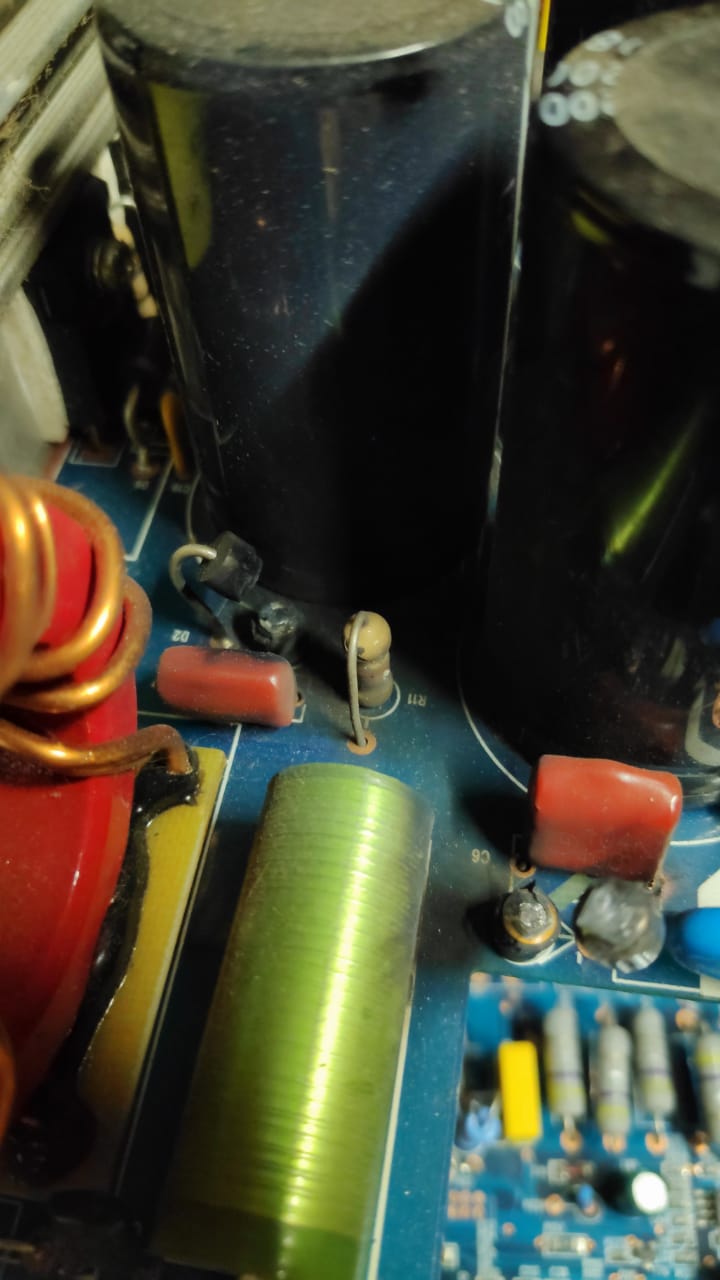

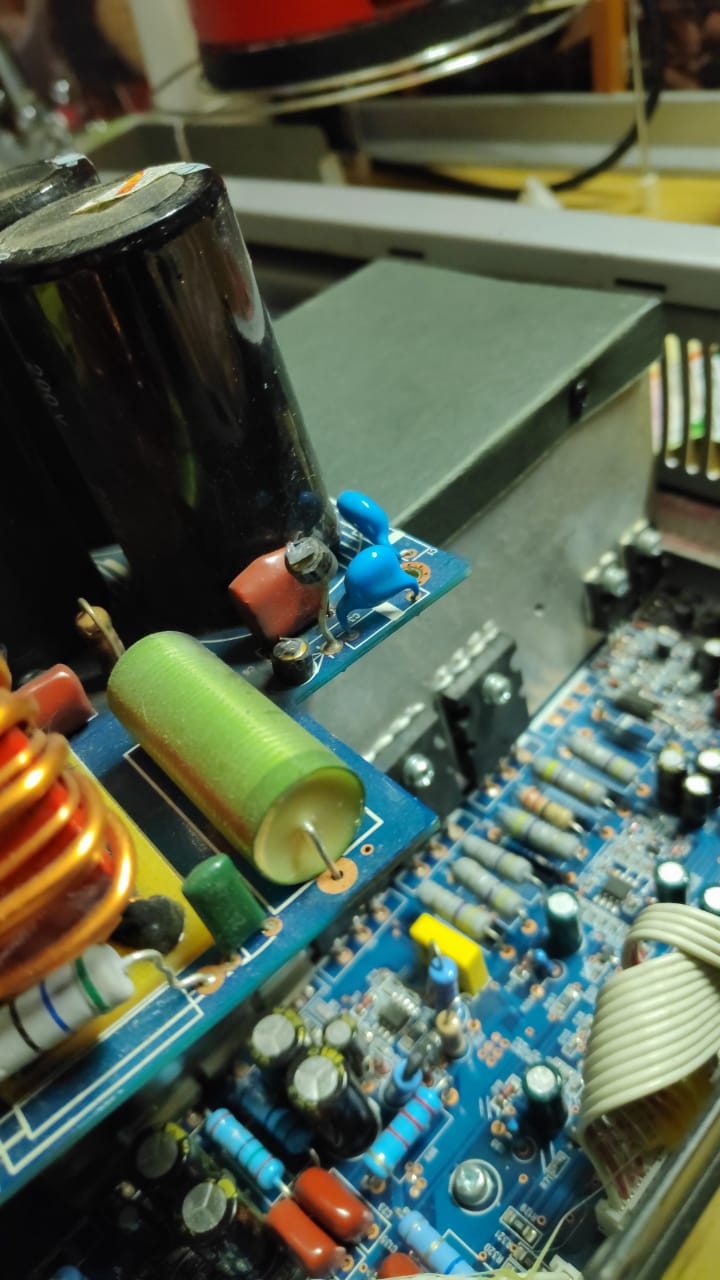

Здравствуйте форумчане. Может быть кто-то из Вас сможет мне помочь. В новогоднюю ночь, в усилке рвануло 2 предохранителя. Оба они, по тем надписям, что на них можно прочитать, одинаковые, но в интернете инфы по оставшимся на них надписям найти не удалось. Пожалуйста, может у кого есть информация о них, отпишитесь.
Взорвались предохранители Behringer EPX2800
- Автор темы SinRegla
- Дата начала
@SinRegla сложно сказать марку их много разных, вот что-то типа такого:
www.chipdip.ru
80SQ045NRLG, Диод Шоттки 8А 45В [DO-201AD], ON Semiconductor | купить в розницу и оптом
80SQ045NRLG, Серия 80SQ, Тип устройства Диод Шоттки, Материал полупроводника кремний, Кол-во диодов в корпусе 1, Конфигурация диода Одиночный, Максимальное обратное напряжение (В) 45, Максимальный (средний) прямой ток на диод, (А) 8, Максимальное прямое напряжение ,В 0.55, Обратный ток утечки...
Бл....)))) Оно))) оно))) спасибо огромнейшее))) с новым годом и наипрекраснейших праздников))) и удачи в новом году)))@SinRegla сложно сказать марку их много разных, вот что-то типа такого:
80SQ045NRLG, Диод Шоттки 8А 45В [DO-201AD], ON Semiconductor | купить в розницу и оптом
80SQ045NRLG, Серия 80SQ, Тип устройства Диод Шоттки, Материал полупроводника кремний, Кол-во диодов в корпусе 1, Конфигурация диода Одиночный, Максимальное обратное напряжение (В) 45, Максимальный (средний) прямой ток на диод, (А) 8, Максимальное прямое напряжение ,В 0.55, Обратный ток утечки...
@SinRegla, что оно? многие диоды на вид одинаковые, несите в мастерскую и не страдайте ерундой
-это выпрямительные диоды они по виду все одинаковые если надписей не сохранилось то нужно искать схему , к сожалению
на вашем фото очень мало инфы ,
-посмотрел в этом усе импульсный блок питания-сами не почините , так что путь один в мастерскую
-сам усилитель по виду обычный ав класса, либо т или g класса( судя по мощности скорее второе)
на вашем фото очень мало инфы ,
-посмотрел в этом усе импульсный блок питания-сами не почините , так что путь один в мастерскую
-сам усилитель по виду обычный ав класса, либо т или g класса( судя по мощности скорее второе)
Последнее редактирование:
-- Cкорее всего вот эти диоды:
www.chipdip.ru
Хотя сие довольно странно...
P.S. По идее - он и без них должен работать.
1.5KE200A, Диод защитный от перенапряжения - TVS (супрессор) 171В включение 274В ограничение аксиальный, Littelfuse | купить в розницу и оптом
1.5KE200A, Диод защитный от перенапряжения - TVS (супрессор) 171В включение 274В ограничение аксиальный, Корпус do-201, Iпи - пиковый импульсный ток 5.5 A, Pd - рассеивание мощности 6.5 W, Pppm - пиковое рассеивание мощности 1.5 kW, Vf - прямое напряжение 3.5 V, Vеср - напряжение...
P.S. По идее - он и без них должен работать.
Ну да, супрессоры рвануло
От чего - это другой вопрос,
это может произойти как от внешнего импульсного перенапряжения, так и от внутренних мощных выбросов БП в шину питания, в общем тут лучше бы к мастеру.
можно конечно включить и проверить усилитель без них, предварительно заменив сетевой предохранитель на новый (того же номинала ,что и сгоревший). Если окажется, что всё ок, и усилитель заведётся и зазвучит (проверять на малой громкости), то по идее отделались малой кровью. НО эксплуатировать прибор без супрессоров нельзя, и их необходимо заменить на новые до ввода аппарата в полноценную работу.
От чего - это другой вопрос,
это может произойти как от внешнего импульсного перенапряжения, так и от внутренних мощных выбросов БП в шину питания, в общем тут лучше бы к мастеру.
по идее - да,
можно конечно включить и проверить усилитель без них, предварительно заменив сетевой предохранитель на новый (того же номинала ,что и сгоревший). Если окажется, что всё ок, и усилитель заведётся и зазвучит (проверять на малой громкости), то по идее отделались малой кровью. НО эксплуатировать прибор без супрессоров нельзя, и их необходимо заменить на новые до ввода аппарата в полноценную работу.
Последнее редактирование:

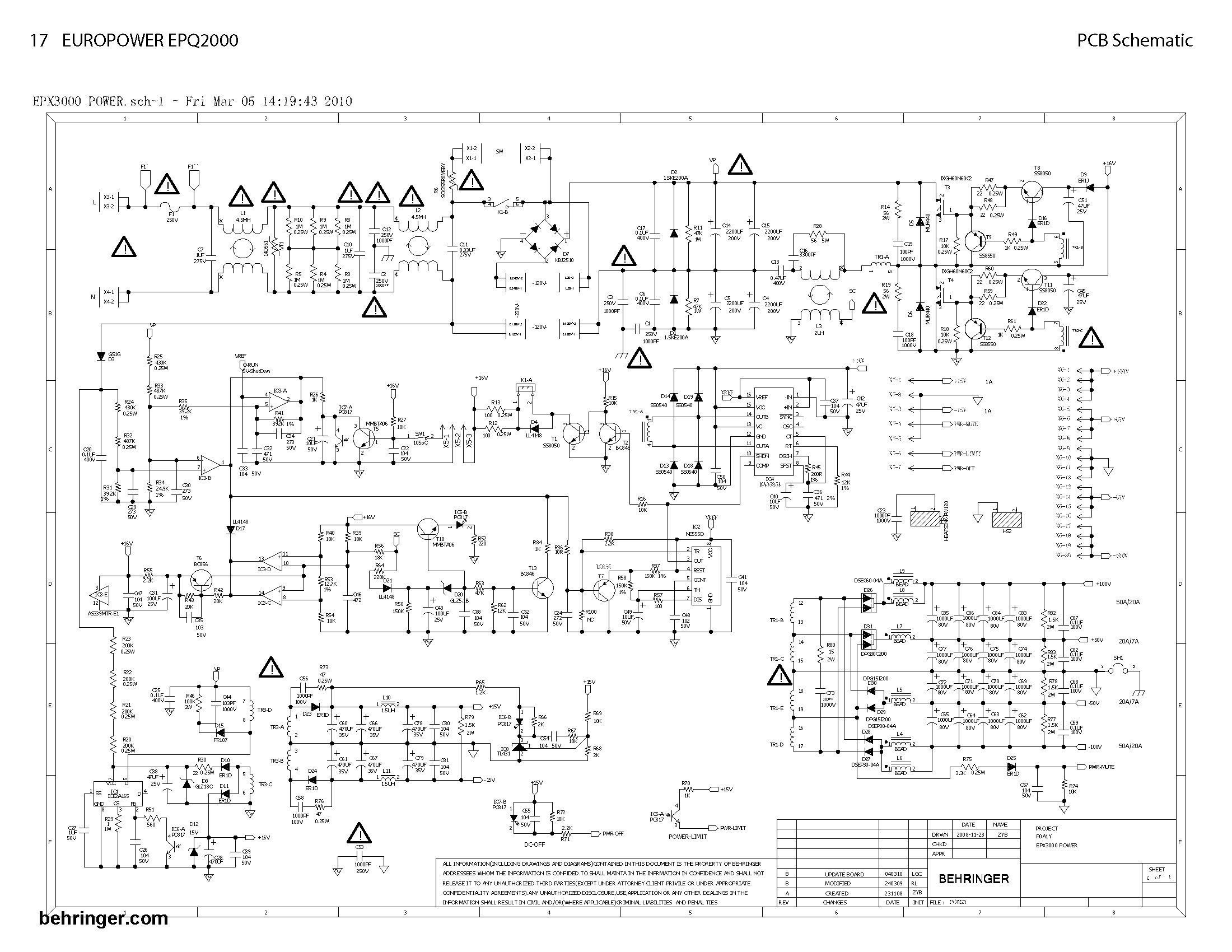

вот тут есть схемы EPX3000:
BEHRINGER EPX 3000 - AMPLIFIER CIRCUIT DIAGRAM
Circuit diagrams of televisions, Amplifiers, SMPS power supplies, Home theater systems and more..
schematicscom.blogspot.com
