Электрический шум

[overvoice]

Здравствуйте!

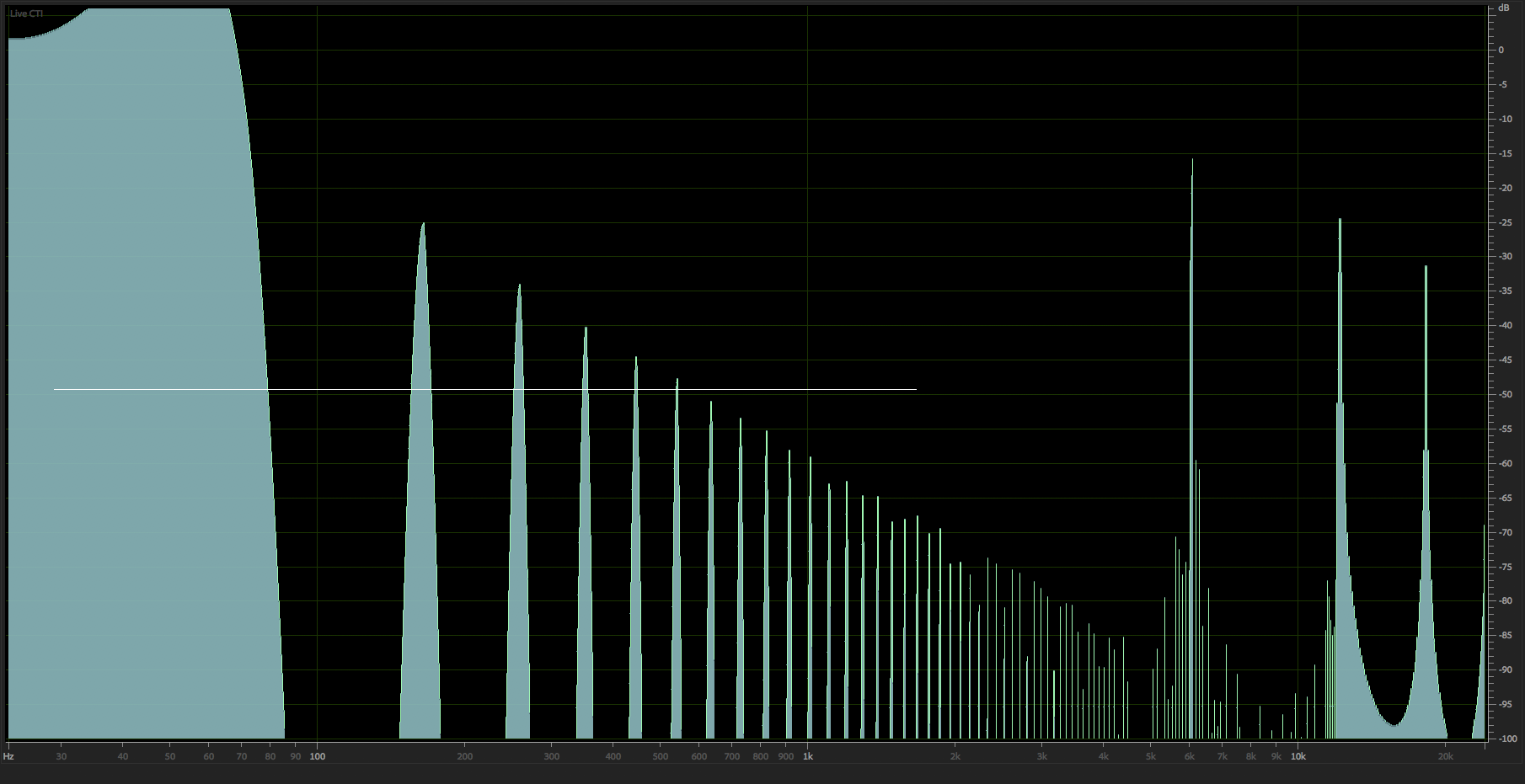

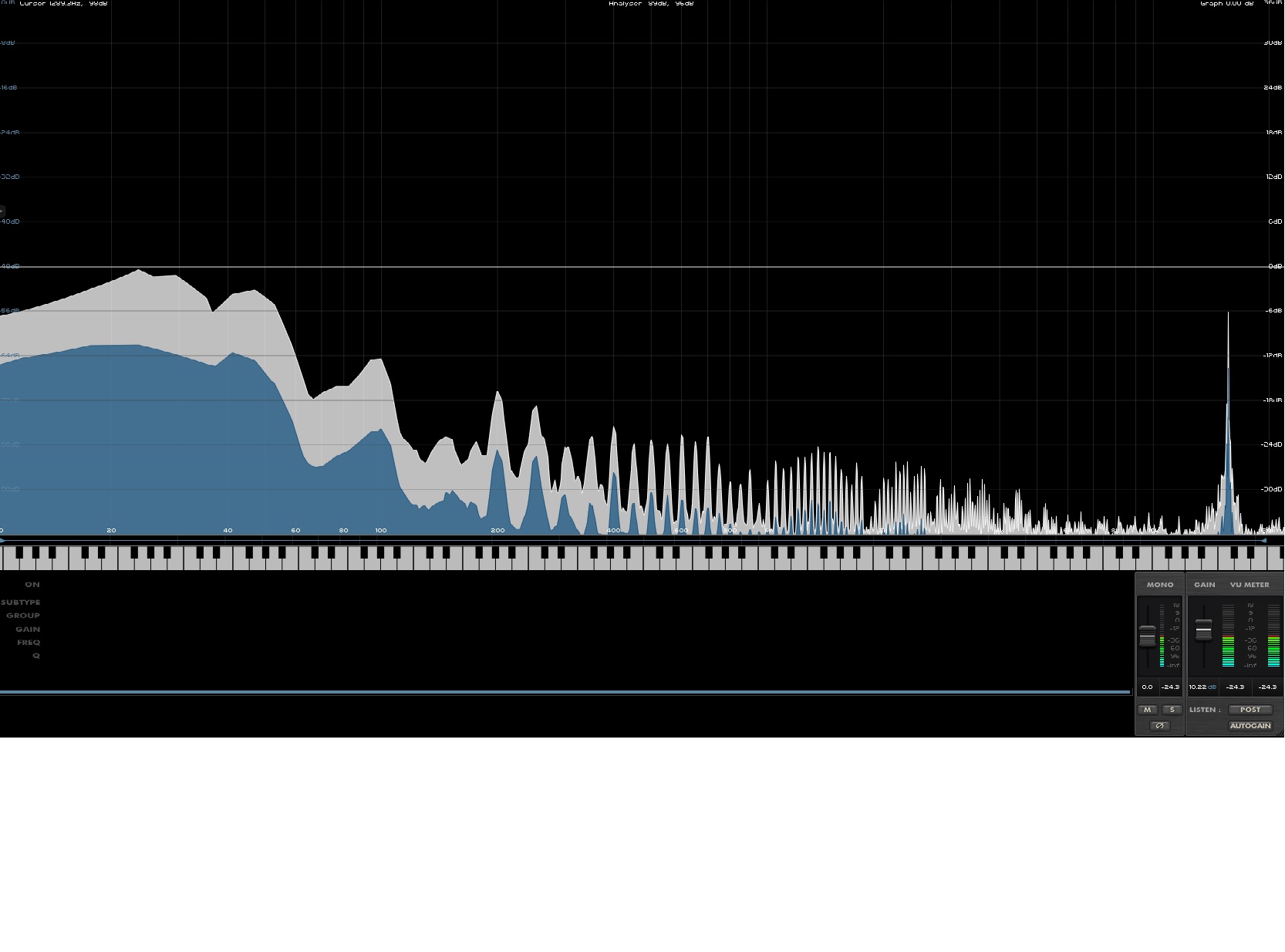

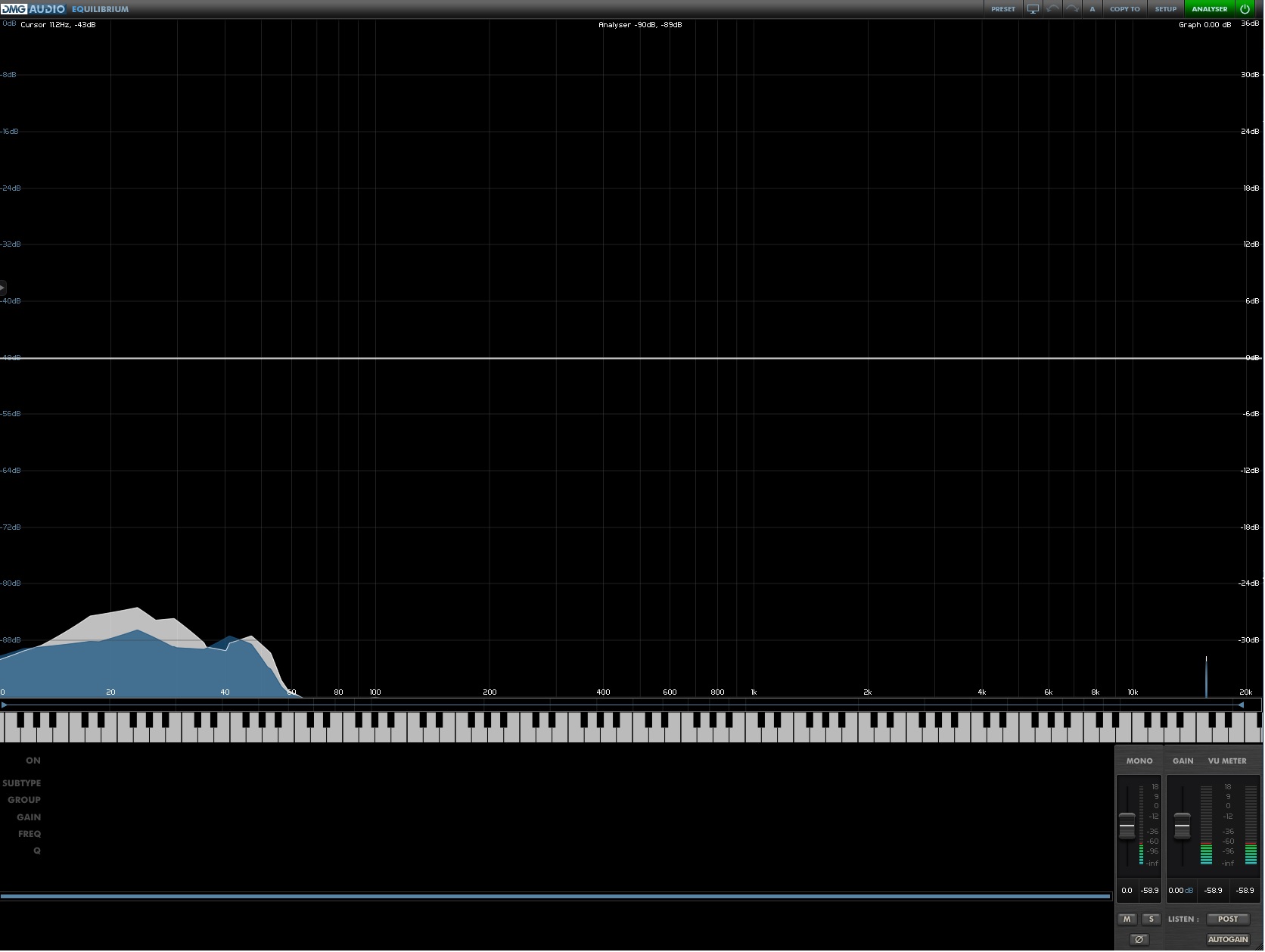

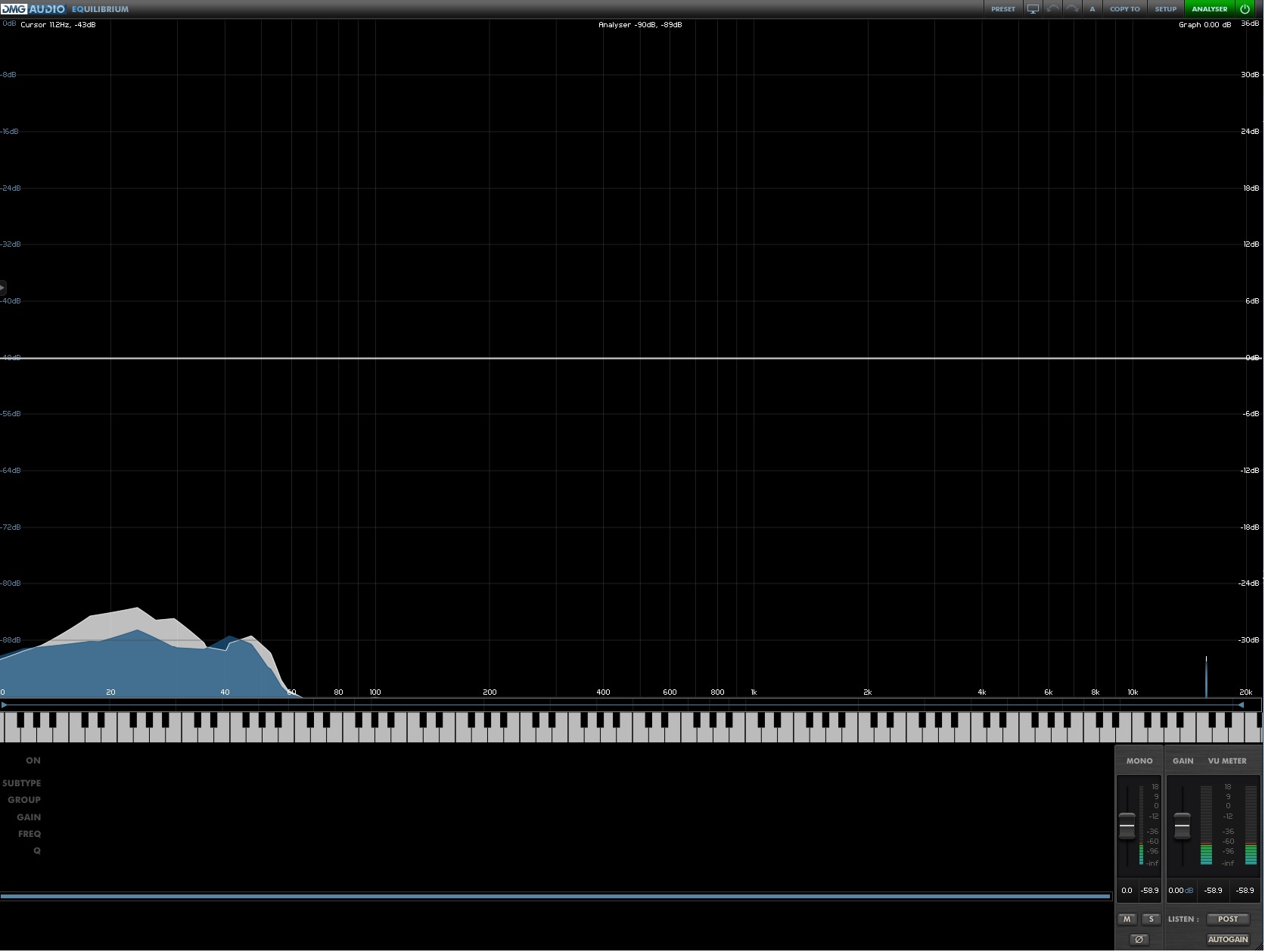

Надеюсь на вашу помощь. При включенном микрофоне постоянный шум (пример ниже). Тракт: Октава Мкл-5000 - звуковая Rme UС - Пк.

Перепробовал многое. Заменил заводской кабель октавы на сделанный под заказ. Кабель от блока питания микро до звуковой тоже, на более дорогой с заменой разъемов. Поменял кабели мониторов на заказные Trs-xlr.
Собрал новый пк, когда читал, что кто-то грешил на материнскую плату или видеокарту. Заклеивал контакты изолентой (даже на чуть-чуть не уменьшался фон). Пробовал по разному раскидывать оборудование по розеткам,- не помогло, а в данный момент все подключено к одному пилоту.

Отдавал микрофон с блоком питания в сервис, сообщили, что все идеально и при мне показали, что у них никаких наводок нет.

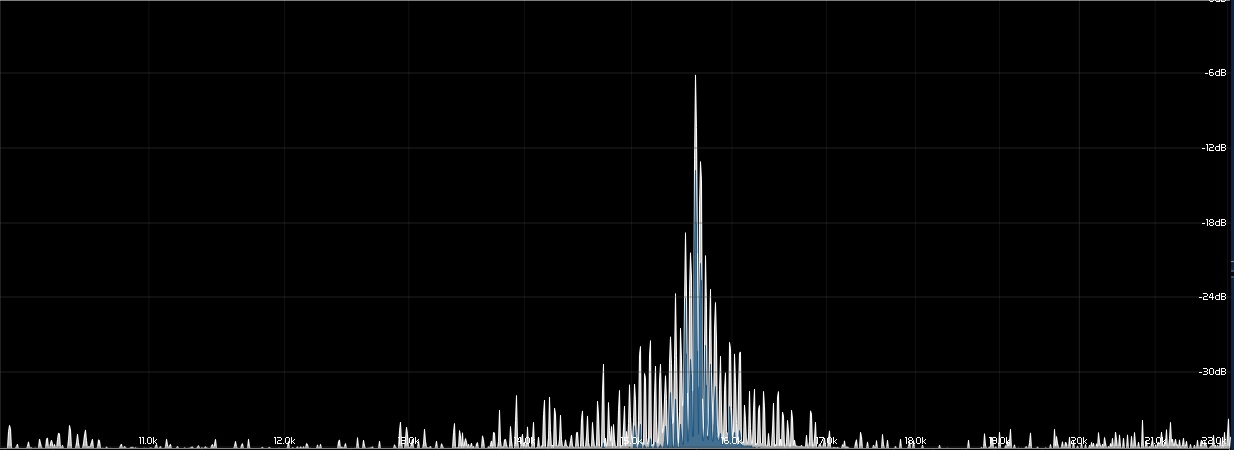

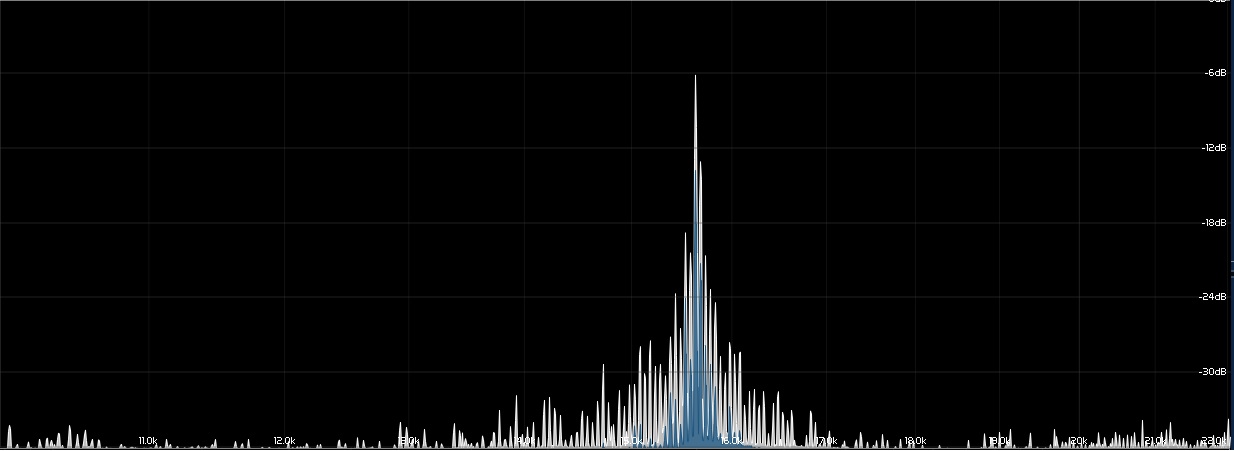

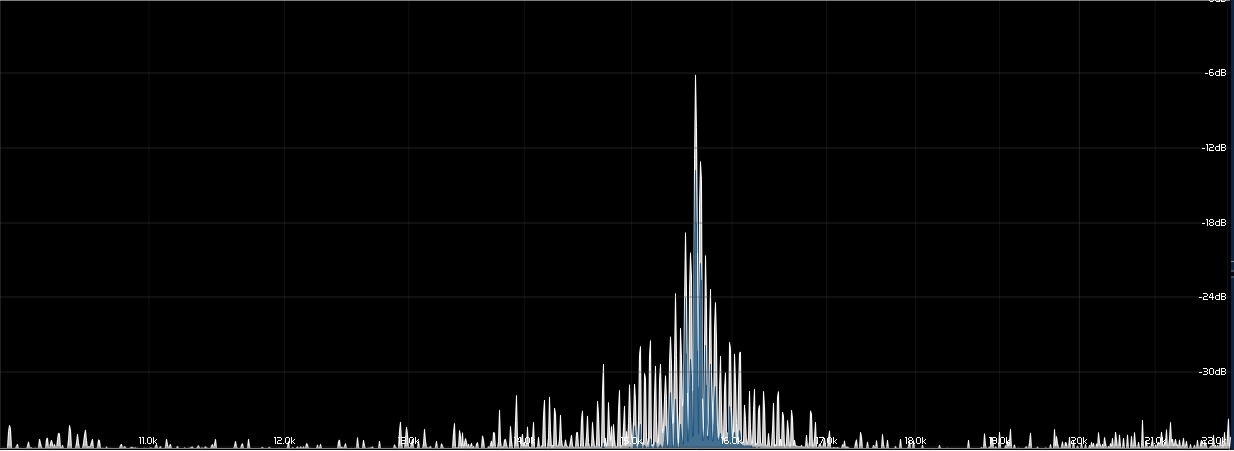

Собственно какие еще могут быть варианты жить без дергающегося глаза от нойза? Поможет ли дорогой стабилизатор напряжения или это будет еще одним вложением, которое не исправит проблемы? И откуда может браться ярко выраженный высокочастотный пик?

Заранее спасибо всем откликнувшимся.



[Stephan Vasylyshyn]

Я так понял что ещё транс компа не меняли.



[overvoice]

@Stephan Vasylyshyn, Если Вы про транс в бп, то менял сам бп пк тоже



[RockMeister]

Пробовал по разному раскидывать оборудование по розеткам,- не помогло, а в данный момент все подключено к одному пилоту.

Пробуйте импульсные БП питать от одного пилота, а трансформаторные - от другого. Также пробуйте трансформаторные пустить мимо бесперебойника. Если есть возможность - разнесите их по фазам.



[overvoice]

@RockMeister, спасибо, попробовал первые два варианта, но не помогло, есть какие-нибудь ещё мысли?



[Stephan Vasylyshyn]

Если Вы про транс в бп, то менял сам бп пк тоже

99% что это сеть. Просмотрел ваш пример до семплов.

[DOUBLEPOST=1549891764][/DOUBLEPOST]

Поможет ли дорогой стабилизатор напряжения или это будет еще одним вложением, которое не исправит проблемы?

Да. Нужен хороший сетевой фильтр. Ищите на форуме по этой теме.

К стати, розетки с "землей" или только "фаза-ноль"?



[overvoice]

@Stephan Vasylyshyn, Cпасибо за ответ. Да, розетки с "землей".



[Stephan Vasylyshyn]

Да, розетки с "землей".

Еще не факт, что эта "земля" заземлена правильно по технологии. В одной из студий также переделывали специально "землю", по причине очень схожей с вашей. Напряжение в сети также может иметь место и влиять на работу компа (его транса) и остальных приборов. Трансформатор что распределяет напряжение на дом также может иметь проблемы.
Скорее всего сетевой фильтр решит проблему в целом. Иначе будут наводки, радио и помехи по верхних частотах от сотовых вышек.

Ваше помещение в многоквартирном, частном или?



[overvoice]

@Stephan Vasylyshyn, многоквартирный, старая панелька.



[Stephan Vasylyshyn]

@overvoice, да, не исключено что "поставка" электрики уже устарела и "земля" уже не контачит как должно быть. Поговорите об этом с вашим электриком. Может он в курсе что у вас с сетью и трансформаторами в доме. Если есть возможность, попробуйте свое оборудование в другом доме у знакомых. Тогда можно будет или подтвердить предположения или исключить проблемы с сетью. Квартира не рядом с трансформаторами в доме?
P.S.
Отключите у себя домашние бытовые приборы и попробуйте еще раз записать тест на наводки по сети.



[StoneJungle]

В многоквартирном доме у соседей может быть всё что угодно , что в сеть гадит. Тоже проблема такая была. Что только ставил из выпускаемых фильтров, толку ноль . Помогла только гальваническая развязка. У знакомого при смене роутера «паразит» в тракте появился. Вариантов много.
Но согласен со Степаном Васильивичем , на 99% -это сеть чудит.



[Слушатель-А]

Для начала рекомендую убедиться, что разность потенциалов между корпусом ПК и батареей отопления не велика. Потом попробовать держа микрофон одной рукой, коснуться батареи. Если фон станет меньше, то наводка не через землю сети. Возможно у соседей интернет через сетевую розетку.



[overvoice]

@Stephan Vasylyshyn, спасибо за развёрнутый ответ, нет, не рядом, трансформаторы далековато) Завтра на всякий случай попробую ещё раз все отключить, потестировать, но однажды пытался всю быт. тех. выключать, никакой ответной реакции не было

@StoneJungle, каких бюджетов фильтры пробовали, если не секрет? А про развязку не могли бы Вы несколько поподробнее объяснить порядок действий, как справились. Ни раз слышал об этом, но познания в этой стезе еще недостаточные. Спасибо.

@Слушатель-А, Благодарю, завтра попробую, в случае, если Вы окажетесь правы, какие тогда варианты будут?

Завтра отпишу по результатам всех проб



[StoneJungle]

@overvoice, разных бюджетов (до 5 к) , какие только смог у знакомых достать.
Гальваническую развязку делал на базе 2-х древних ядреных сварочных трансформаторов 220(з80)/36 (естественно трансы после ревизии), этакая громоздкая хренотень получилась на половину кладовки. Делал не сам, а знакомый электрик.



[vag]

...При включенном микрофоне постоянный шум (пример ниже)...

@overvoice, Звучит очень похоже на блок развёрток телевизора с кинескопом. Ну и пики 25Гц, 50Гц и 15,625кГц кагбэ на это же намекают.
Возможно, у соседей такой агрегат работает, "дальнобойность" у них довольно впечатляющая.

Попробуйте поперемещать микрофон в разные стороны и понаблюдать за изменением интенсивности помехи. Возможно так вам удастся запеленговать источник зла.



[Radio_technica]

Всем доброго.
Столкнулся точь в точь с такой же проблемой.

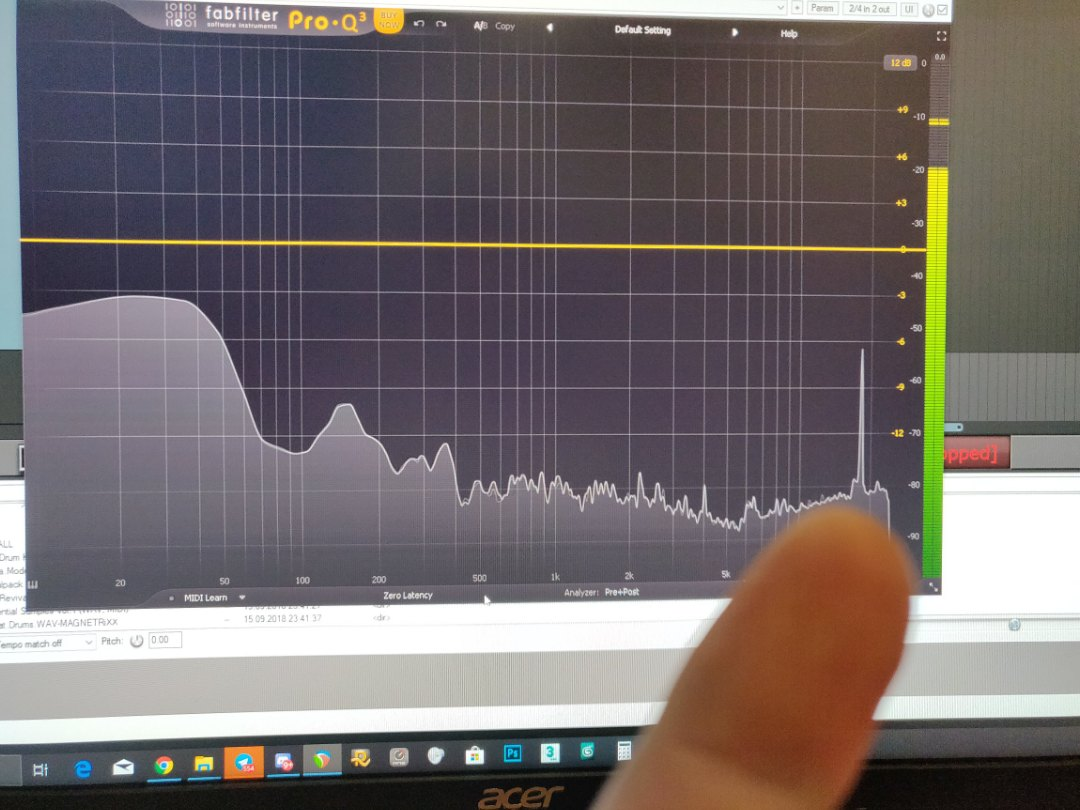

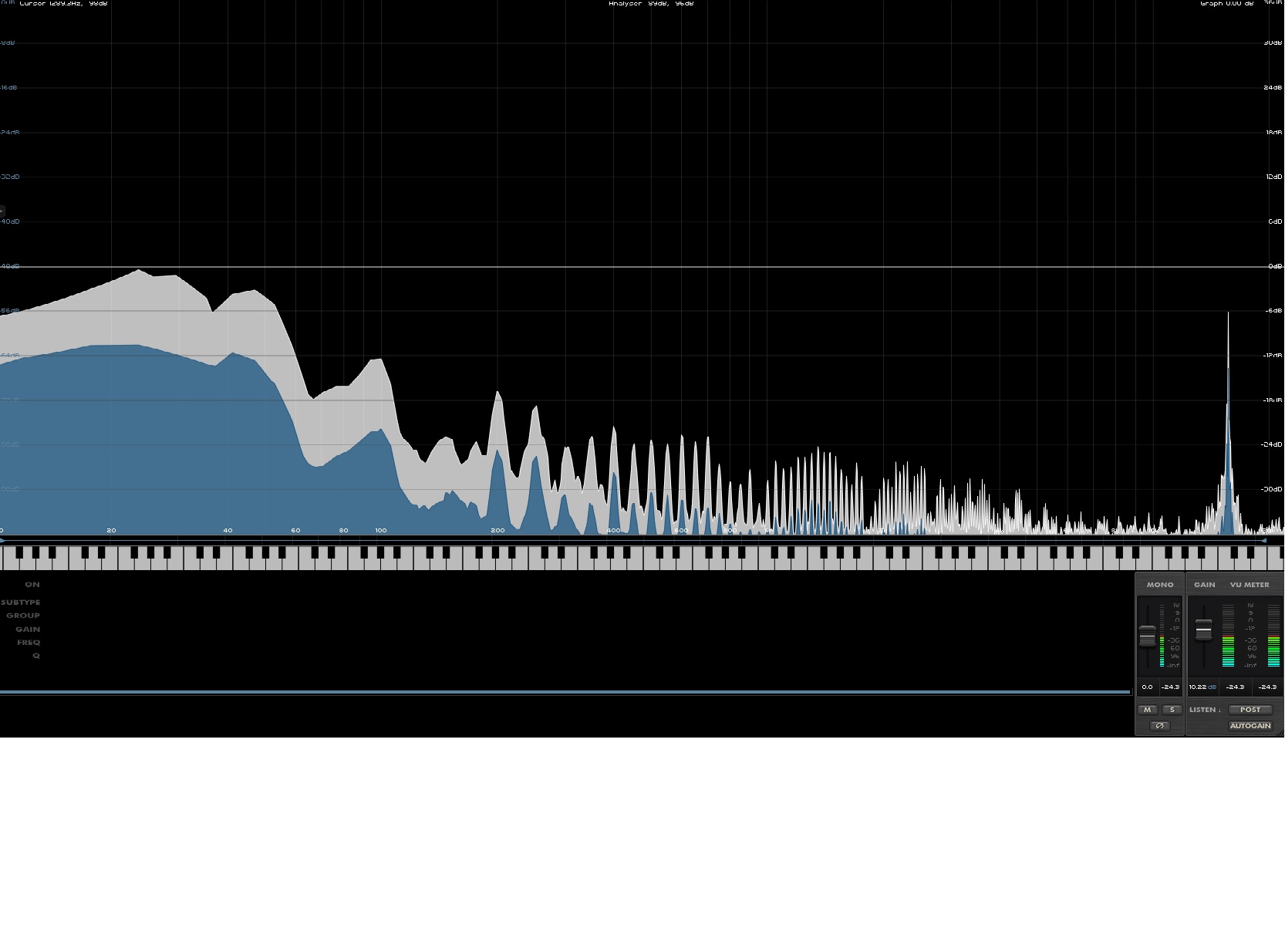

Гул по низкому спектру и иголка на 18кгц.
Попробовал втыкать в разные розетки разные предусилители разные микрофоны разными проводами.
Предусилители шумят все примерно одинаково, даже встроенные в звуковую карту.
Микрофоны шумят все. Порпобовал три конденсаторных. Смена кабеля ничего не дала. Кабели разные и хорошие.

Есть Powertrack от Digilab и просто сетевой фильтр на 6 розеток за 1,5 тысячи.
При любых комбинациях подключения никак не влияет на шум.

Только вот ее совсем недавно все было отлично, а неделю назад началось. И это самое странное.
Трасформаторная подстанция в километре.
В этой теме никакого решения не было, автор, отзовись и скажи, удалось ли починить проблему?



[Павлунчик]

Гул по низкому спектру и иголка на 18кгц

Сперва-наперво во-первых и главных - ПИТАТЬ ВСЮ СТУДИЮ ЧЕРЕЗ ТРАНСФОРМАТОР достаточной мощности. Первичная обмотка 220 вольт - вторичная 220 вольт. УБРАТЬ НОЛЬ! Затем уже заземление...



[Radio_technica]

Сперва-наперво во-первых и главных - ПИТАТЬ ВСЮ СТУДИЮ ЧЕРЕЗ ТРАНСФОРМАТОР достаточной мощности. Первичная обмотка 220 вольт - вторичная 220 вольт. УБРАТЬ НОЛЬ! Затем уже заземление...

Я правда в этом совсем никак не понимаю, если можете порекомендовать прям конкретный агрегат и где купить и почем - я буду приплясывать.



[Павлунчик]

Я правда в этом совсем никак не понимаю, если можете порекомендовать прям конкретный агрегат и где купить и почем - я буду приплясывать.

Стоит примерно столько -

Розділовий Трансформатор 220-220В-5000ВА

Розділовий Трансформатор (розв'язувальний). Призначений для гальванічної розв'язки підключеного обладнання від електромережі. На виході трансформатора присутній чисте напруги синусоїдальна,позбавлене більшості шкідливих ,паразитних гармонік. Продовжує термін служби устаткування,що забезпечує...

prom.ua

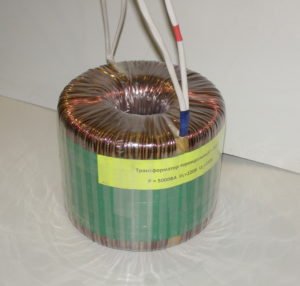

Выглядит примерно так -

В Вашем городе наверняка есть конторы занимающиеся моткой трансформаторов. Закажите тороид на 3000 - 5000 Ватт, вход и выход по 220 Вольт с гальванической развязкой. В корпусе естественно. Питайте всю студию через него. Наводка станет минимальной (иногда полностью исчезает). Только ЭТО позволяет мне применять в студийных микрофонах однослойную редкую сетку для предельно честного звучания капсюля на высоких частотах.



[Anthony Scott]

Гул по низкому спектру и иголка на 18кгц.

Гул может быть от земляной петли, пробуйте поочерёдно отсоединять оборудование и наблюдать/измерять.

А иголка 18 кГц скорее всего идёт от импульсного БП какого-то прибора, это также нужно выяснить путём поочерёдного отключения (вероятней всего в БП подсох электролит, который стоит по первичке после выпрямления сети, либо же сам БП совсем говённый и при определённом коммутационном сочетании оборудования, эта помеха лезет в тракт, возможно проникает по земле, усиливается и пишется).

УБРАТЬ НОЛЬ! Затем уже заземление...

Ага ) только сразу не забыть убрать и фазу



[jozef]

У меня такая же история с Fireface UC - на разных каналах разные комбинации и интенсивность пиков, есть зависимость от нажатия pad и inst
Что-то удалось еще найти по этой проблеме?
