Привет всем.

Совсем достал уже потенциометр "master" в драммашине MFB Tanzbar, хрустит жутко.
Пробовал обращаться в MFB, но там полный игнор... отправил 4 письма, в разное время, промежутком около полугода. В фейсбуке оперативно ответили пишите в сапорт, а в сапорте полный игнор, аж бесит!

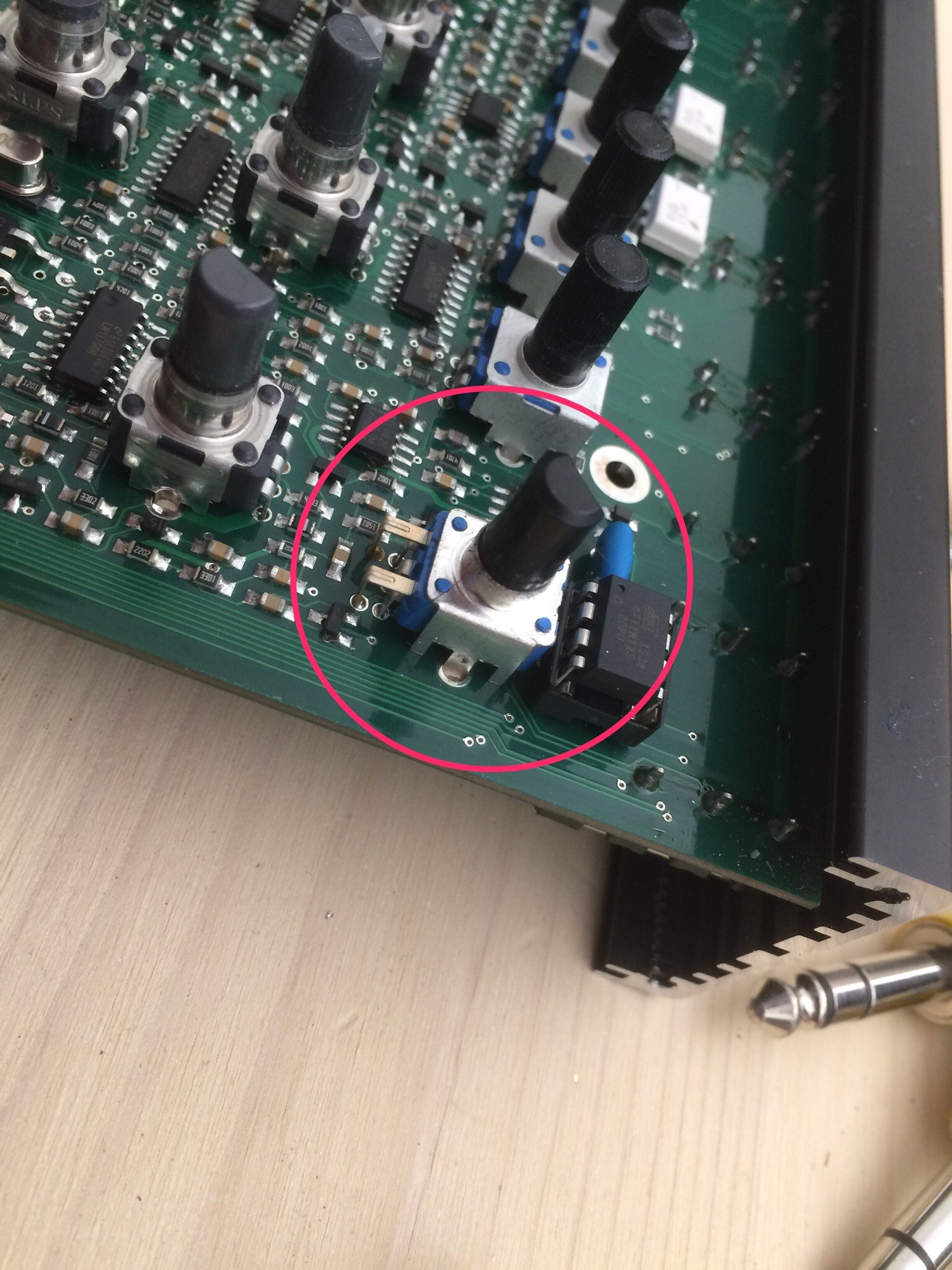

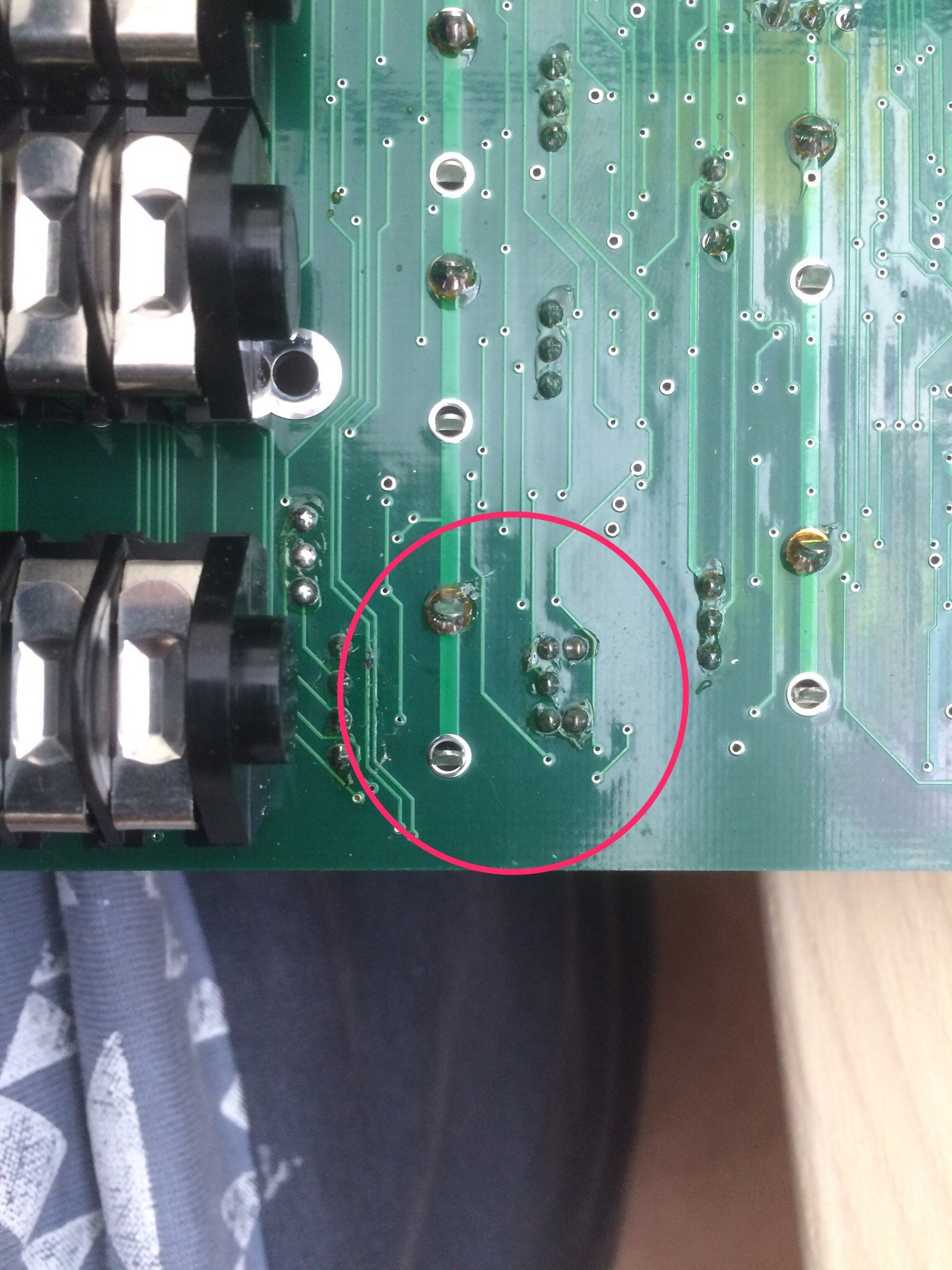

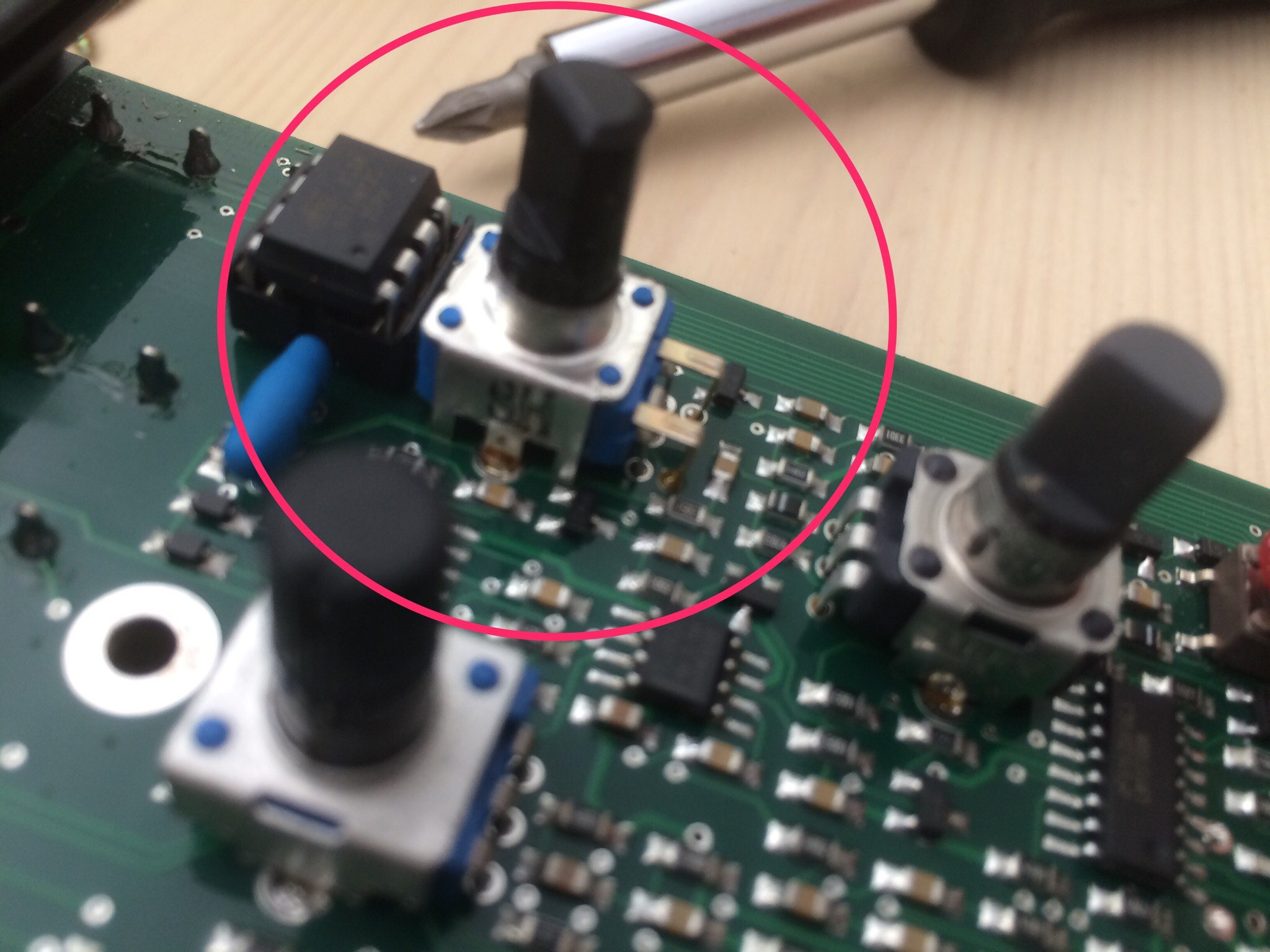

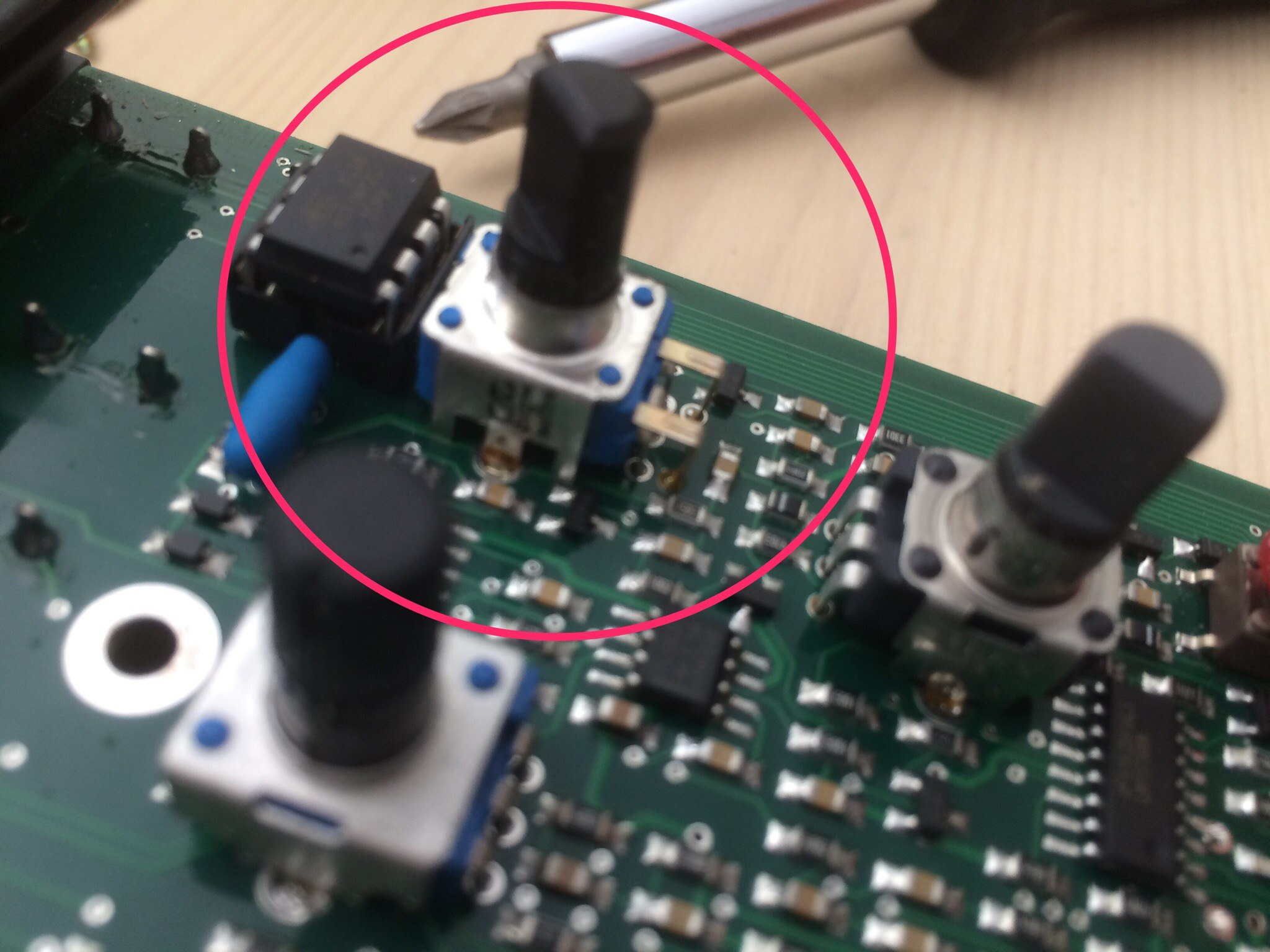

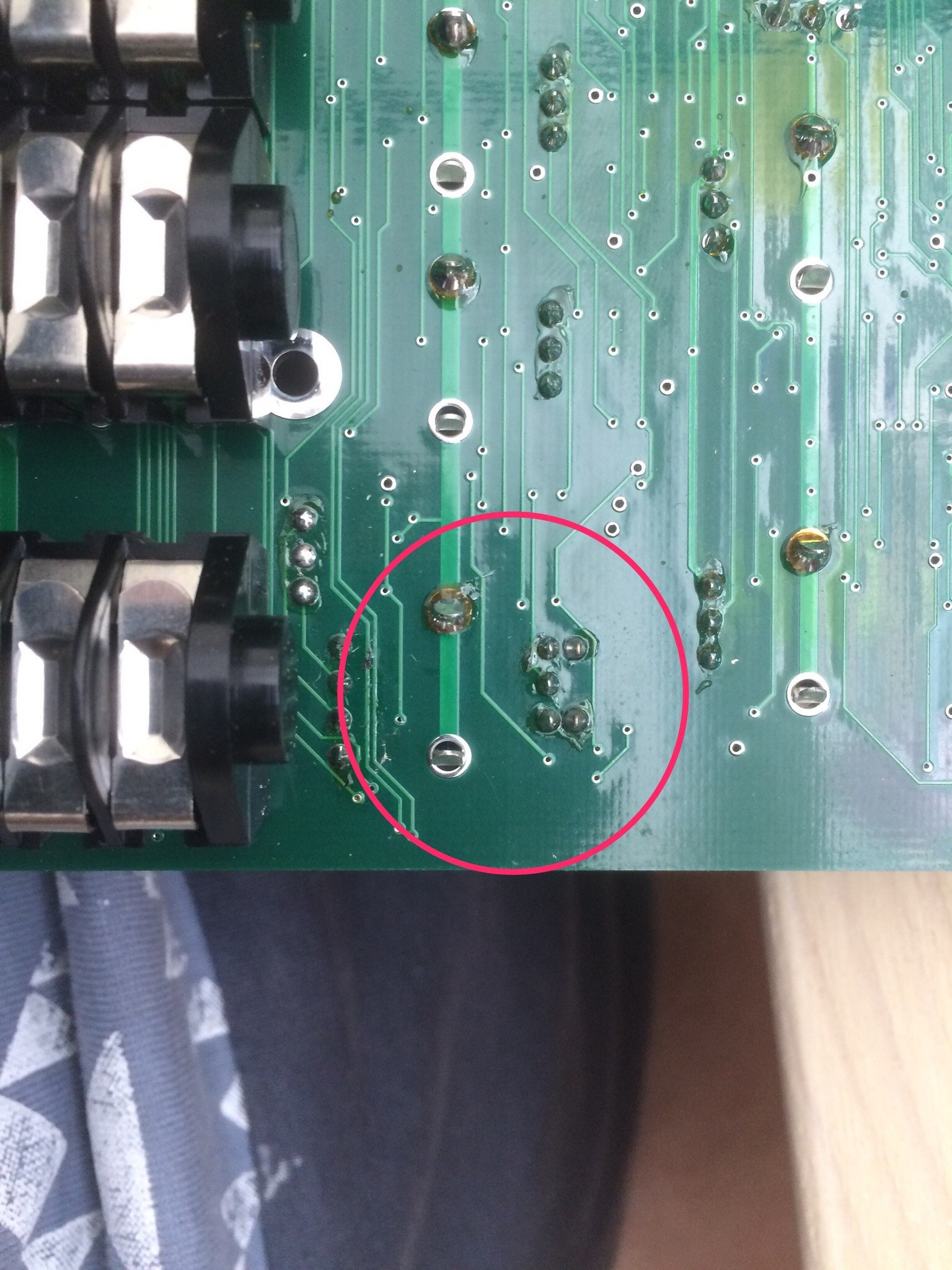

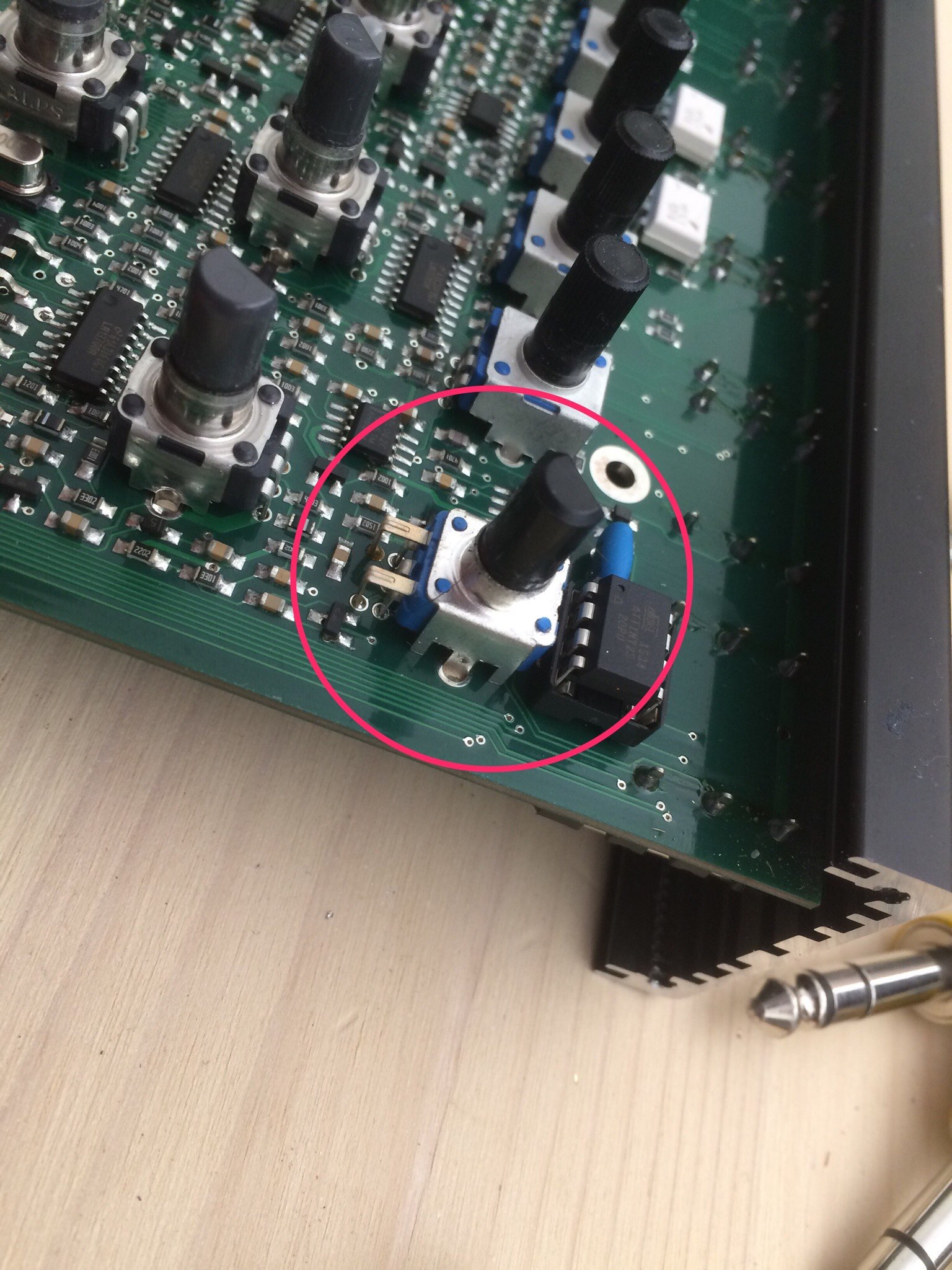

Машинку я вскрыл, зафоткал, но внятных артикулов и номиналов не обнаружил, ток буквы "8H". Похоже он какой то двойной, типа два канала Л-Р
BPFzGOfPX7Y.jpg s800dS_xppA.jpg oySZ4c-1O34.jpg

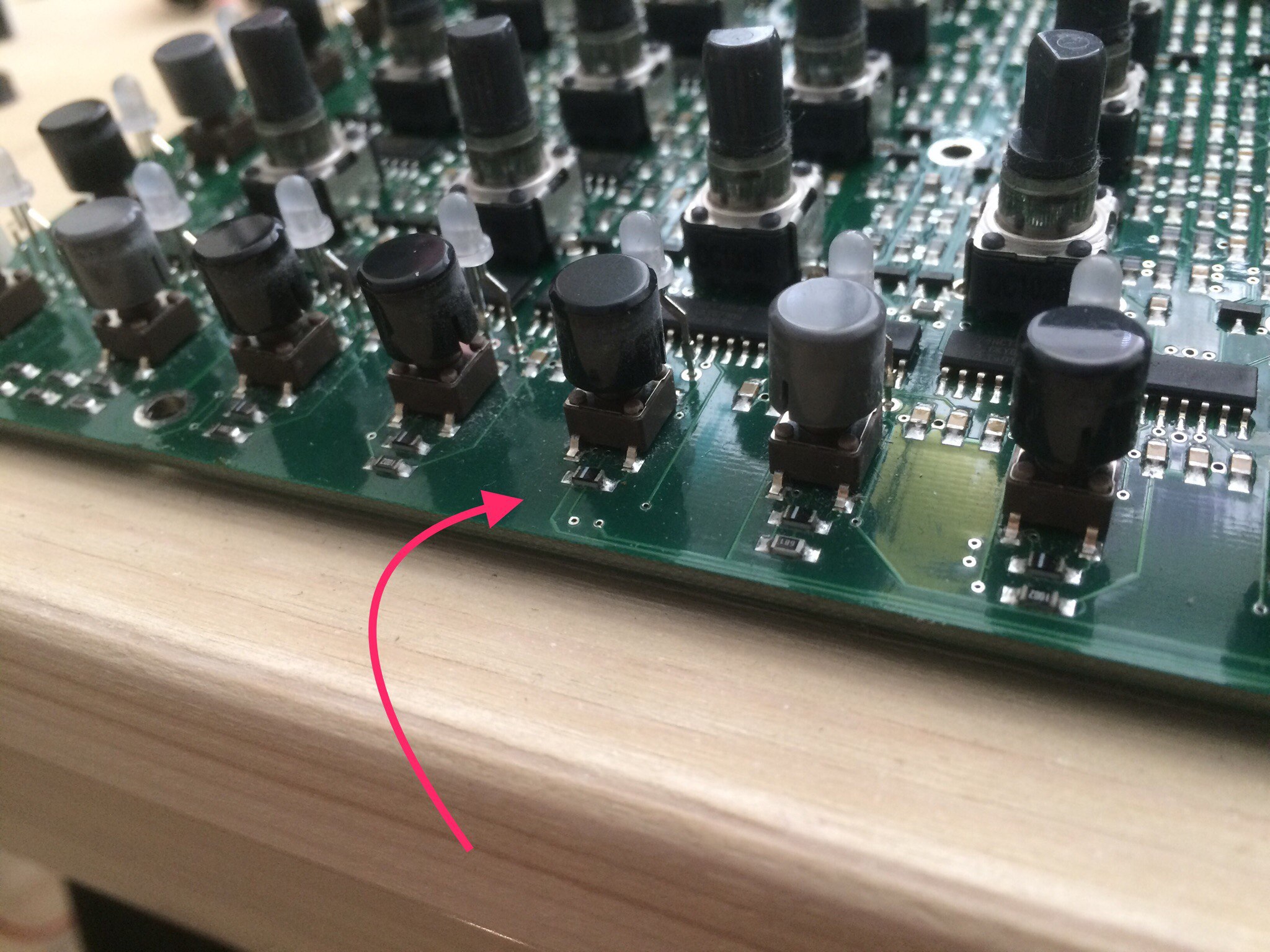

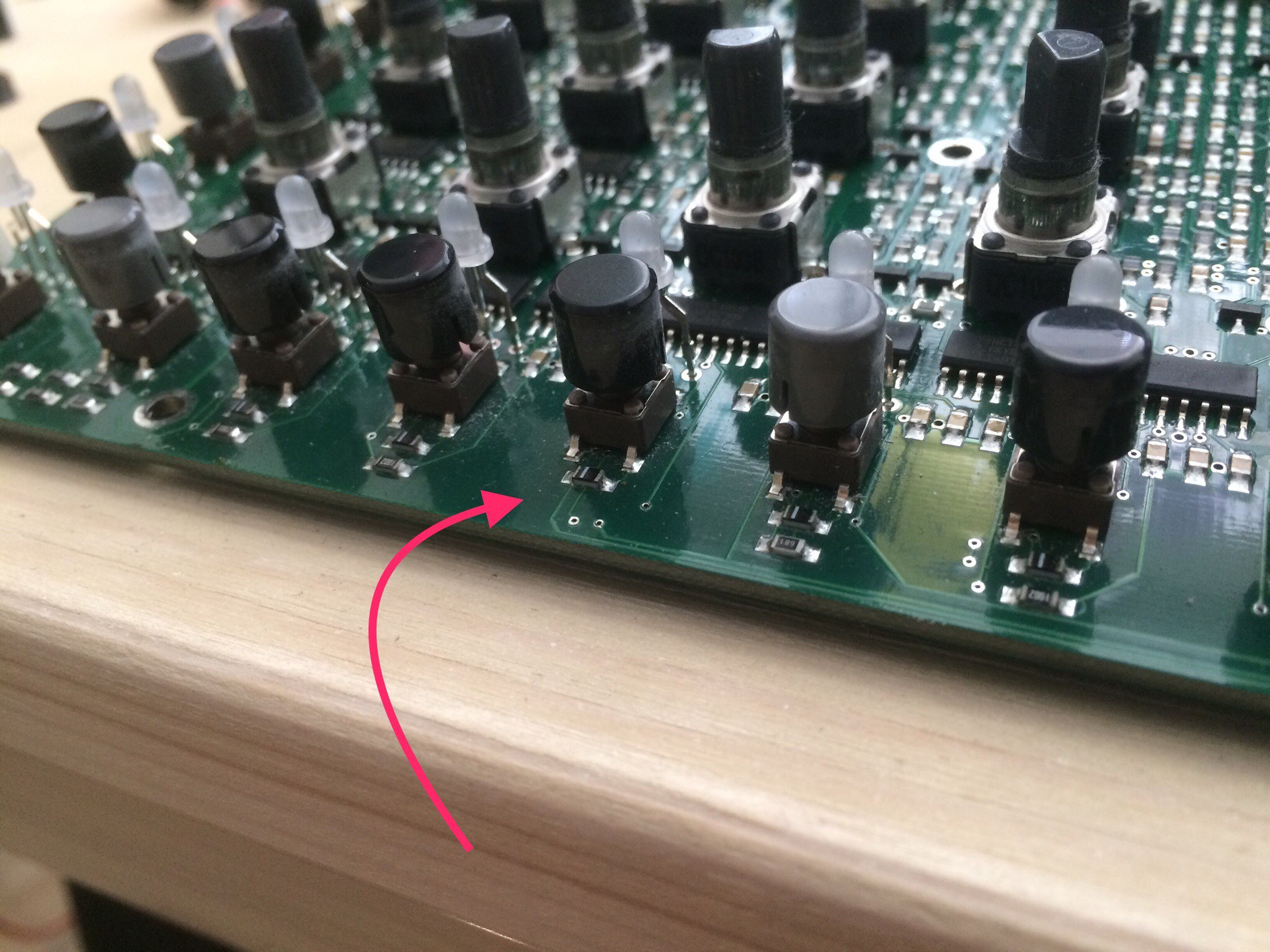

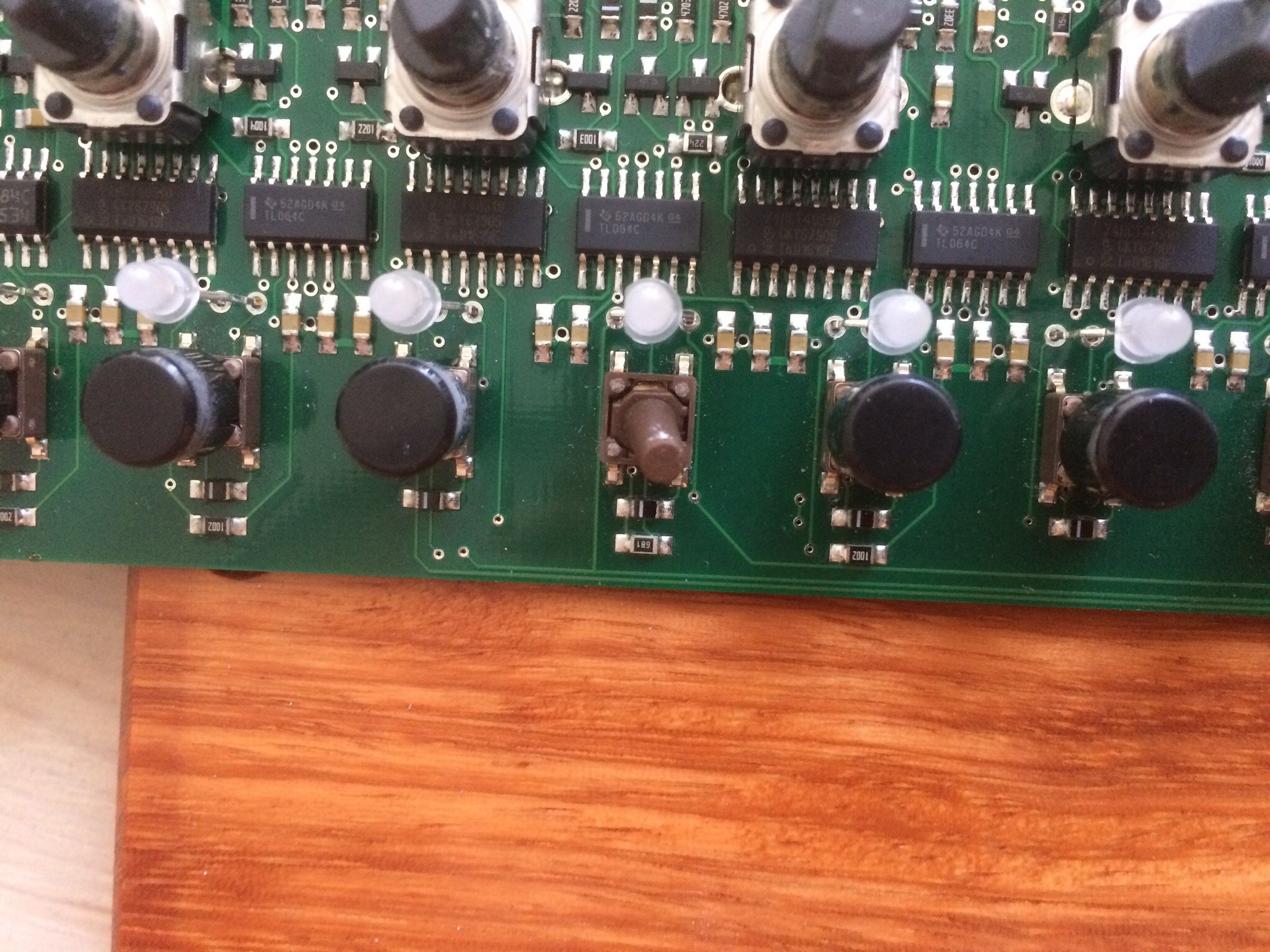

Есть так же беда и с кнопками. Они вроде как обычные, только с длинной ножкой, на которую крепится колпачок кнопки. Так вот может существуют топовые кнопки, чтобы надолго хватило?

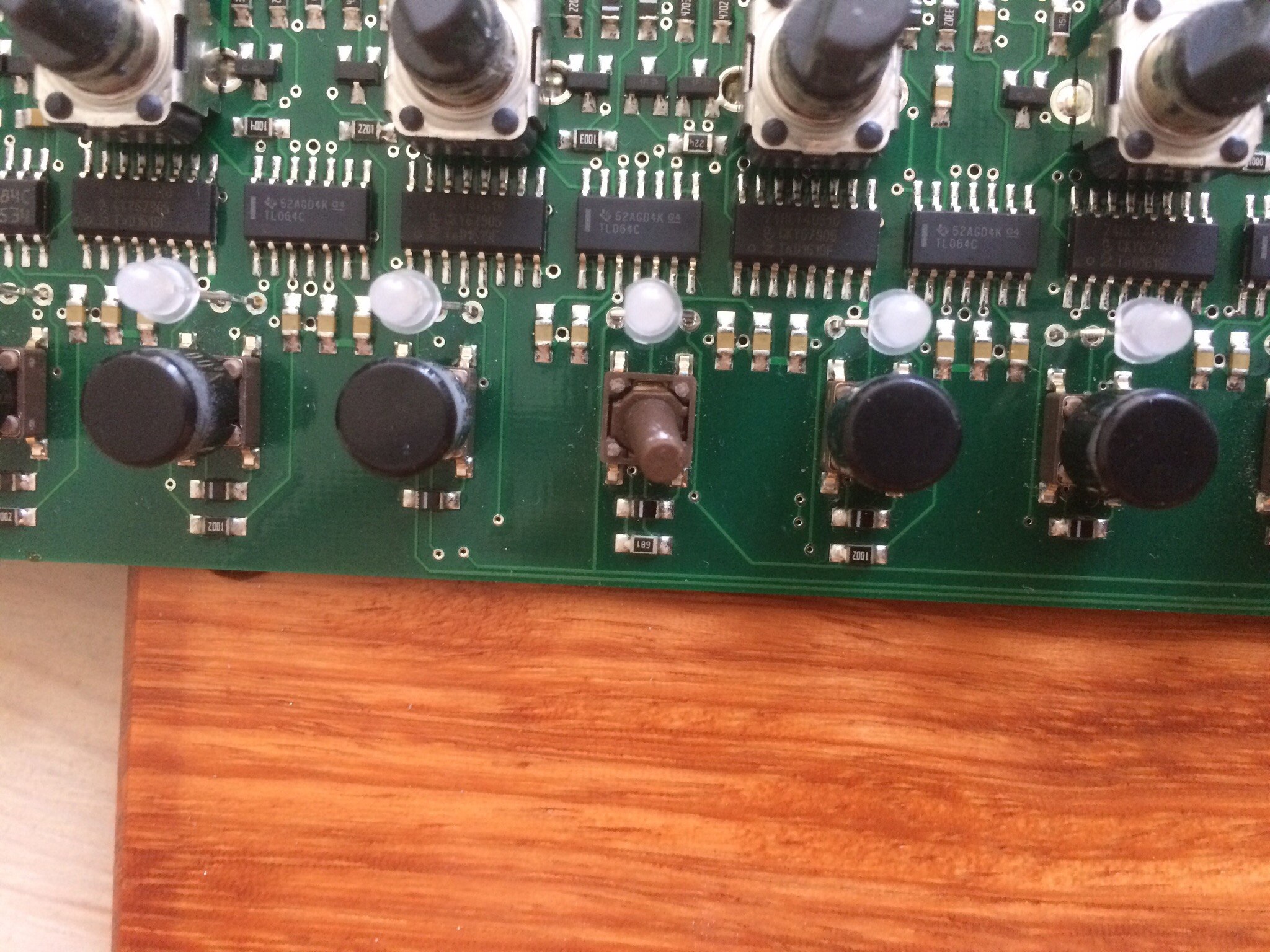

На фото я случайно вырвал ее, снимая этот колпачек, он оказался приклеенным, длинна штырька примерно 5мм.
uv5p4zroE5c.jpg w03JbamNAWA.jpg
Был бы очень признателен, если поможете отыскать детали для ремонта.

Последнее редактирование:
да внутрь набрызгать , покрутить туда сюда , и оставить) на полчаса
с гитарными скрипучими потенциометрами помогает почти в 100 процентах случаев..
вот тут в видео комбик прочищают , контакт клинером , но и вдшка не хуже работает по моему опыту..


Последнее редактирование:
Zerocool написал(а):
да внутрь набрызгать и оставить) на полчаса
с гитарными скрипучими потенциометрами помогает почти в 100 процентах случаев..
Нажмите для раскрытия...
а как внутрь то залезть? или просто около штырька запшикать? или надо выпаять и разобрать его? а есть какие то нюансы негативных последствий вэдэшки?

@Skilpad,
Никаких негативных нюансов нет , можно хоть окунуть в нее весь поц :)


вот еще видео с гитарной педалью и результатом до и после ...

@Zerocool хорошо, я подумаю над этим, спасибо, уже ролики смотрю в ютубе. но так понимаю это все временное решение, заменить бы на новый...

@Skilpad,
Неа , не временное , у меня после такой процедуры уже лет 7 работает , не скрипит :)
в новый грязь точно так же набьется , окислится и будет то же самое ..

  • Like
Реакции: Skilpad
Свободный ход без щелчков ступенчатых?
Крутится безлимитно или от упора до упора?
Тут надо понять энкодер это или пот
Отбирать по 5 ножкам контактным.

baloo написал(а):
Свободный ход без щелчков ступенчатых?
Крутится безлимитно или от упора до упора?
Тут надо понять энкодер это или пот
Отбирать по 5 ножкам контактным.
Нажмите для раскрытия...
Да, ход свободный, от упора до упора.

@Zerocool, да я раньше сам WD-шкой пользовался, но она все таки какая-то жирная, пятная оставляет, а контакт прочищает и испаряется

@Zerocool, почитай там первые 2 коммента.

Not sure why they are comparing WD-40 with the other two. They are entirely different products for different use. WD-40 is not a contact cleaner, a lubricant, an anti-seize, a penetrating oil, or a de-greaser. It is an indirect rust inhibitor. While it has properties that may clean, lubricate, penetrate, and degrease, originally, it had one purpose: WATER DISPLACEMENT. That is how it got the "WD" in its name. It's development was achieved in the laboratory on the fortieth attempt at concocting a solution to displace water, giving it the "40" suffix and the full name WD-40. It was originally designed for the US military. It's purpose is to drive water out of mechanical joints. It was never intended to do anything else. While WD-40 may do other things, there are better lubricants, penetrating oils, de-greasers, anti-seize compounds, rust removers, rust inhibitors, and contact cleaners. All other uses were consumer marketing and consumer experimentation and may or may not be useful or safe applications. As always, follow manufacturer directions on the can.


this experiment didn't prove a thing.


Кстати Контакт бывает разный, с разными числами. У Лонга можно поспрашивать еще, он пользуется вроде

Да я читал ) но видно же на видео что работает :)
вдшкой и пятна с ковров выводятся, и тараканы травятся)) и чего только не делается))

  • Like
Реакции: nondescript
@Цыхра там по ссылке чипИдип есть видос про KONTAKT

В кратце: там чел производит очистку контактов в 3 этапа.
Контакт 60 удаляет все окислы, после чего они остаются на поверхности в виде пленке, в том числе пыль, жир. Потом...
Контакт wl это обезжириватель поверхности, оставляет "голым" металл и он подвержен коррозии
Контакт 61 или 40 для защиты контакта, он смазывает контакт оставляя защитную пленку

Не знаю на сколько это все пременимо к потенциометрам.

А еще мне по фото кажется, что в моем поте в танцбаре он как бы спаян, и не имеет щелей чтобы там куда то запшикать. Я конечно доберусь завтра до дома и посмотрю, но...

http://www.soundinfo.org/forum/viewtopic.php?t=748

-- WD - мимо, ибо это средство для ЛИКВИДАЦИИ контактов,
а КОНТАКТ - таки для их УЛУЧШЕНИЯ.
Но это переменник крайне плох с точки зрения обработки его КОНТАКТОМ,
может и правда вэдешки хватит...

5 коп от себя. ВД-шка не панацея... в потенциометрах между ползунком и графитовым слоем периодически попадают продукты износа вместе с грязью и смазкой, находящиеся там же - отсюда шумы и хрусты. При серьёзном износе графитового слоя он может быть местами стёрт до дыр - в этом случае наряду с хрустами могут иметь место выпадения сигнала.
ВД-40 является лишь водоотталкивающим и разъедающим коррозию средством, и некоторые его ингредиенты (замедлители коррозии) пагубно влияют на графитовый слой. Кто удачно экспериментировал с вд-шкой, тому пока просто везло. Средство может быть хорошим помощником, если что-то нужно отремонтировать экстренно. Если просто набрызгать вд-шкой внутрь и забить, она перемешает частички изношенного графита, смазки и грязи в кашу - первое время будет толк, но в идеале нужно всё равно разбирать и механически удалять всю грязь.
Такие маленькие герметичные поты как правило не рассчитаны на разборку и чистку, но в руках умелого человека при желании это разбирается и собирается. Выпаять, разобрать и тщательно почистить изопропиловым спиртом, чтобы удалить продукты износа. Если графит не повреждён, пот заработает почти как новый. Это без вд-шки.
Повреждённый графитовый слой потенциометров как правило уже не восстановишь ничем, только замена.

Кнопки. Беда таких кнопок - окисление контактов. Они также неразборны (при диком желании ест-но всё можно разобрать и почистить), но десятки кнопок как правило никто не чистит )) это под замену, и тотально все, а не только глючные.
Смотрите на Ebay, забейте в строке поиска tact switch или tact button. Перед этим замерьте габариты оригинальных кнопок (в основном, важна общая высота, длина актуатора - это стержень, на который одевается пластиковая декоративная кнопка, а также расстояние между выводами).
[DOUBLEPOST=1528459084][/DOUBLEPOST]
Skilpad написал(а):
в сапорте полный игнор
Нажмите для раскрытия...
в наше время это нормально в отношении запроса по запасным деталям ))

Последнее редактирование:
  • Like
Реакции: pinhole и Skilpad
-- Не надо так далеко - кнопки есть много ближе:
https://www.chipdip.ru/catalog-show/tact-switches
Переменники такие - да, в идеале надо б выпаивать.
Потом аккуратно протереть щётки, и промыть подковку.
Спиртом, лучше обычным, или тем же "Контактом".

  • Like
Реакции: pinhole и Skilpad
Спасибо всем откликнувшимся.
Визуально оценил кнопки, похожее есть, но с одним но. У них контактные ноги другие, под отверстия. На сколько реально будет придать им нужную форму?

@Skilpad, да, ноги у всех подобных кнопок легко гнутся. Для более точного сгиба желательно иметь маленькие тонкогубцы, хотя и обычный нормальный пинцет покатит.
Если не нашли кнопки в smd-исполнении, берите в обычном,
главное, чтобы остальные габариты подходили.

p.s. Купить кнопки лучше с небольшим запасом, т.к. материал (сплав) контактов кнопок от разных производителей может быть разным - может быть более ломким (выдержит лишь пару изгибов) или более пластичным, оно неизвестно. И пока будете гнуть-пристреливаться, можете убить 1-2 кнопки, если сплав окажется ломкий ))

Последнее редактирование:
  • Like
Реакции: Skilpad
Anthony Scott написал(а):
[DOUBLEPOST=1528459084][/DOUBLEPOST]
в наше время это нормально в отношении запроса по запасным деталям ))
Нажмите для раскрытия...

Это для того чтобы я новый девайс купил?
Я у муга попросил их потенциометров, они сказали что выслали 4 штуки, прошло полтора месяца ничего нет. Я им снова написал, они сказали что выслали снова 4 штучки... и ничего снова не пришло) С тех пор прошло уже год наверное))) но правда, для саб37 плату с другим потенциометром по гарантии выслали быстро. Теперь понятно в чем дело))

Skilpad написал(а):
Это для того чтобы я новый девайс купил?
Нажмите для раскрытия...
Трудно сказать,
обычно такая тактика идёт в ход у большинства производителей бытовой техники и умных гаджетов, хотя и в секторе муз. оборудования встречаются производители запланированно-одноразовых вещей, в т.ч. и просто не ремонтопригодных (((
Сегодня большинство нормальных производителей "про" оборудования на подобные обращения, как правило, сразу выдаёт ответ в духе "отвезите железку в наш авторизованный сервис-центр". Полный игнор от производителя сегодня обычно редкость, как и готовность выслать отдельные детали или узлы. А полный игнор от саппорта - это лень и бездействие конкретных людей - не редкость увы.

Последнее редактирование:
вообще WD40 из применения в автосфере, могу сказать по опыту - просто как магнит притягивает пыль грязь... учитывая что потенциометр то место куда налипание грязи не желательно как раз таки, WD40 стоит использовать в крайних случаях, в моем случае при ремонте потов, помогло потам на басу 83го года производства, в современных потах - только помогло изменить картину хруста сколько не лил. Сам контатом не пользовался кстати еще.
Предпочитал в бинтах всегда менять нежели заливать. Ножки крупные - перепаять дело пары минут.
Оч странно что MFB не пошли на контакт по потам

Последнее редактирование:
WD40 это смесь вайт-спирита и машинного масла + отдушка. Дальше думайте сами стоит ли маслом покрывать контакты :) Разумеется и пыль будет липнуть и т.д., если где и поможет контакту, то это какое-то совсем побочное явление, потому что масло это диэлектрик.

UPD. почитал про Kontakt 60, однако он тоже содержит масло! так что неоднозначно это всё...
