Контрольная-вокальная-хайфайная в новом доме: выбор

[FedorM]

Добрый день всем неравнодушным.
Вопрос в следующем.
Возникла возможность переезда в новый монолит. Выбор планировок есть.
Соответственно, есть комната, (а может, и пара смежных) которую можно ушатать под "хоум-студио".
То есть отдельное помещение для ДК, хайфая, вокально-инструментальных тренировок и записей.
Ввиду высоты 2,7 черновой (увы) понятно, что большой диксиленд туда не влезет, но все же.
Хотелось бы услышать мнение компетентных товарищей относительно параметров выбора размера и пропорций комнаты под такие задачи.
Площадь до 19-21 кв. м. в случае прямоугольника, 21 кв. м. в случае кривого пятиугольника + лоджия, бас-трапы по углам возможны, в т.ч. и наклонные, и всякие. Грубо говоря, есть коробка в монолите, возможно, с лоджией, чтобы басу было куда убегать. Надо правильно выбрать, какая из коробок потребует меньше усилий по перекраиванию и потерям площадей. Ломать стены и объединять помещения мне бы не хотелось, т.к. вопрос ликвидности тоже стоит, а хобби это хобби.



[alexei56]

Это 3,14-здец какой-то
Пытаясь понять то, что пишет современный выпускник учебного заведения, я начинаю осознавать необходимость написания сочинений и изложений в учебном процессе

...Грубо говоря, есть коробка в монолите, возможно, с лоджией,...

@FedorM, поясните пожалуйста простым русским языком - чё за пещеру удалось Вам выдолбить в скальной породе?

...отдельное помещение для ДК, хайфая, вокально-инструментальных тренировок и записей...

Для того, чтобы определить необходимый объём звукоизоляционных мероприятий, нужно (как минимум) следующее уточнение:
Это частный жилой дом, или это квартира в многоквартирном доме?

P.S.
вопрос риторический: "ДК" - это что?
"дом культуры", "дворец культуры", "диджейский клуб", или что-то иное?



[FedorM]

@alexei56, ну конечно же квартира в многоквартирном доме. Я думал, слово "монолит" объяснит все. Иначе бы стоял вопрос не о выборе, а о проекте для постройки.
ДК = домашний кинотеатр.
Главных проблем получается 3
1) шумоизоляция (особенно НЧ) в обе стороны (несущие конструкции-колонны добавляют радости)
2) размеры помещения
3) требования к помещению для записи, контрольной комнате и ДК существенно различаются, поэтому придется искать какой-то компромисс
Хотелось бы понять, возможен ли он в принципе в таких площадях, или тут неизбежно что-то будет радикально проваливаться, поэтому можно начихать на пропорции и не принимать их во внимание, ибо все равно все будет плохо.



[solo541]

FedorM,

шумоизоляция (особенно НЧ) в обе стороны

1.тогда уж правильно будет звукоизоляция.
2.Размеры помещения,вы их,кроме высоты ,не указали?По каким параметрам можно оценить если они не даны?
Можно это сделать и самому,тыц http://www.acoustic.ua/recommendations/567 , оценив соотношения длины - ширины - высоты комнаты.
Потом задавайте вопросы,если будет что то не понятно и вообще эта тема"Строительство студий " кладезь знаний.



[FedorM]

Да, звукоизоляция тоже потребуется, если все пойдет по плану. Есть вариант взять верхний этаж, тогда хоть по голове никто ходить не будет.
Посчитал по калькулятору приемлемых размеров EBU TR R22-1998.... получается примерно следующее:
при высоте 2,7 м без перепланировок в допуске лишь одна комната 4,8х4,13 или около того ... отталкиваясь от других размеров, выходит что-то типа 4,75х4,3, что на границе допустимого.
Все остальное в эти рекомендации не укладывается вообще. С другой стороны, даже эти цифры взяты из чертежей/дизайн-эскизов на сайте застройщика, то есть достоверность там так себе.
Что касается этого зала: смежно с ним получается здоровенная "гнутая дугой" лоджия около 5 квадратов площадью, во внешней стене проем около 2 м шириной. Сзади коридор/прихожая, по бокам две комнаты, т.е. несущий монолит только в смежной с лоджией стене и одна колонна в углу.
Межкомнатные перегородки из пеноблока/газосиликата половинной толщины (10 или 15 см, не помню точно).
В принципе, также в зал влезут (ну с привязкой к дверным проемам) 3 угловых бас-трапа метр на метр (по стенам) каждый. Если сделать "комнату в комнате", то можно и потолок небольшим скатом выполнить, равно как и виброразвязанный пол. Не исключаю такой возможности, если это будет хорошо работать.
Это все так, не горит совсем.
Если очень хорошо все будет экономически, в лучшем случае я что-то начну делать летом. Тороплюсь только потому, что дом сдан и все могут раскупить, пока я буду телиться. Просто хотелось бы учесть эти моменты ДО покупки.

В остальных помещениях из минусов также получается следующее: угловых бас-трапов влезет лишь пара штук, площади еще меньше, одна или две параллельных стены монолитные, а пропорции перенесут установку поглотителей и всего прочего еще хуже, чем тот зал (ширина от 2,9 до 3,45 м).



[solo541]

Нарисуйте рисунок,укажите на нем где окно,двери,радиаторы отопления,примыкающие к этой комнате другие комнаты и т.д. с размерами и
скинте мне в личку.



[FedorM]

Итак. Помещение выбрано, скоро будет приобретено.

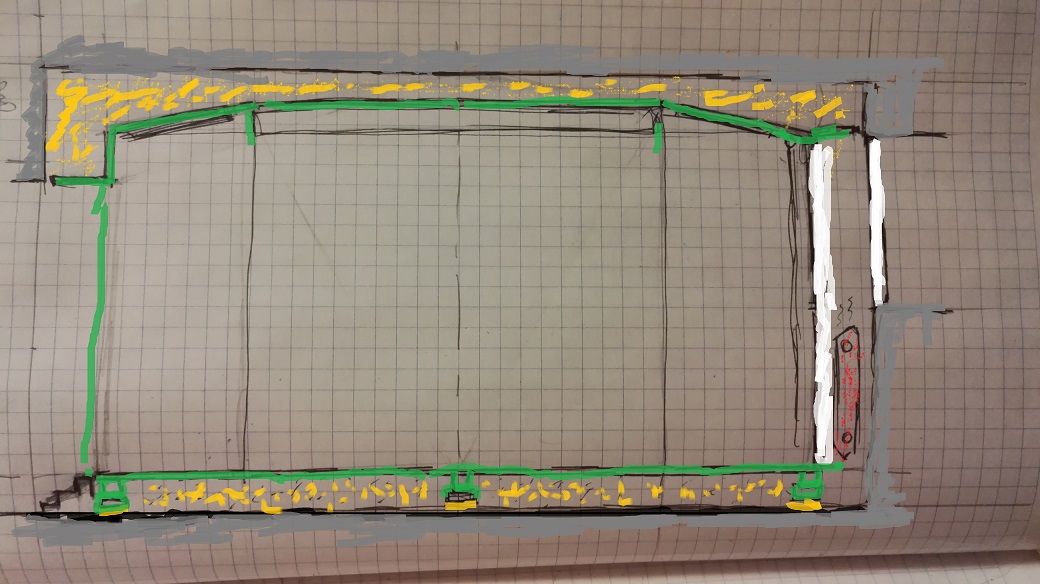

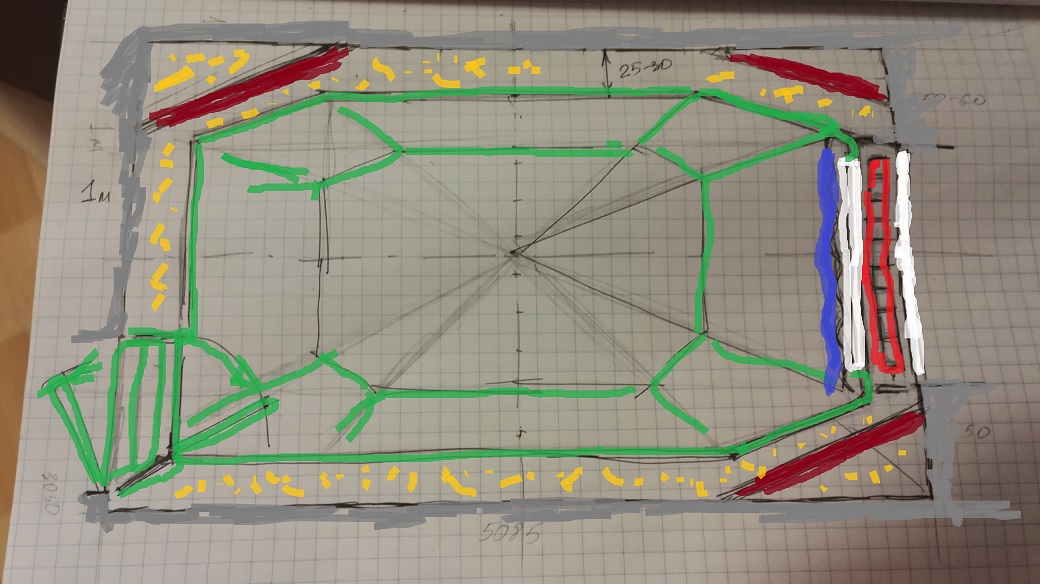

Сделал в тетрадочке и пэйнте эскизы того, как я понял смежные темы.
Зеленое - самонесущие виброразвязанные от капитальных строений конструкции. Все стоит такой "беседочкой" в комнате.
Несущие балки - профиль, забитый минватой.
Полы на лагах на резинке (Силомер/силодамп, но, судя по цене, скорее всего обычная толстая резина).
Фанера-битум-фанера- ... что-нибудь. От карпета до пробковой инженерной доски и коврика, в зависимости от стиля.
Стена многократно сэндвичная типа (изнутри наружу) ППГЗ-минвата на толщину профиля-ГК-битум-ГК. Затем снаружи до самых стен минвата в изоспане-а (желтое).
При необходимости в углы от пола до потолка можно сделать не просто суперчанки, но и целые limp bass traps на основе того же изобита/линокрома (коричневое) с минватой.
Потери линейных размеров, я надеюсь, можно уложить в 50-60 см по каждому из измерений. Получится примерно 2,20 высоты, 2,50 ширины, 4,0 длины со срезанными углами - тесно, но не смертельно. Из 15,5 квадратов получится примерно 8-9.
Дверь двойная, ступеньки отдельно.
Единственное, что меня смущает - это наличие батареи (красное) под окном (белое). Довольно опасный момент.
Ничего лучше хорошей тяжелой заказной балконной двери (белое) из металлопластикового профиля, чтобы иметь доступ к батарее, солнечному свету и свежему воздуху, я не придумал.
Кондиционер сюда вообще очень плохо вписывается, разве что над окном и тоже за дверью (если влезет в зазор).
Все это закрывается тяжелой шторой (синее).

Я ничего не упустил?
