Соединение общей и сигнальной "земли"

[mms]

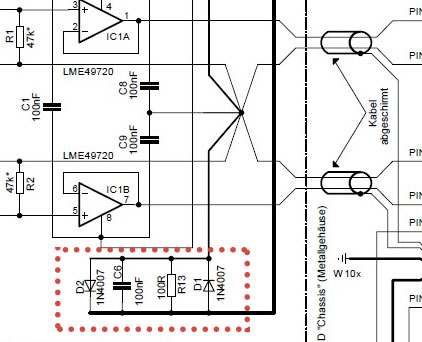

Мне несколько раз попадалось довольно странное соединение общей и сигнальной земли через что-то похожее на ограничитель, зачем так делается?



[Oliver_Cray]

Это похоже на фильтр. Видимо предотвращает образование земляных петель.



[Tuvalu]

Это одно из решений глобального вопроса "как правильно соединять корпус прибора с общим сигнальным проводом". Вариантов множество, у каждого свой резон. полезный документ см. стр. 5. В вашем случае по ВЧ прямое соединение через С, диоды для сливания больших токов, если они появятся, а R сильно большое для того, чтобы образовалась земляная петля на НЧ.



[Peratron]

Мне несколько раз попадалось довольно странное соединение общей и сигнальной земли через что-то похожее на ограничитель, зачем так делается?

У сигнально и защитной земель - разное назначение: защитная - это электробезопасность.
То есть, корпуса приборов в студии необходимо землить по требованиям ПТБ.

Но глухое соединение сигнальной и защитной земель очень часто приводит к появлению неустранимых помех.

Потому применяются развязки, наподобие этой: на уровне помех сопротивление велико - и помеха не проникает в сигнальные контура.
Вместе с тем, пороговая отсечка на ПП диодах не препятствует срабатыванию защитной автоматики в цепях электроснабжения (УЗО) и тем выполняется требование ПТБ...



[Long]

-- @mms, а это от чего схема? Есть полностью?



[mms]

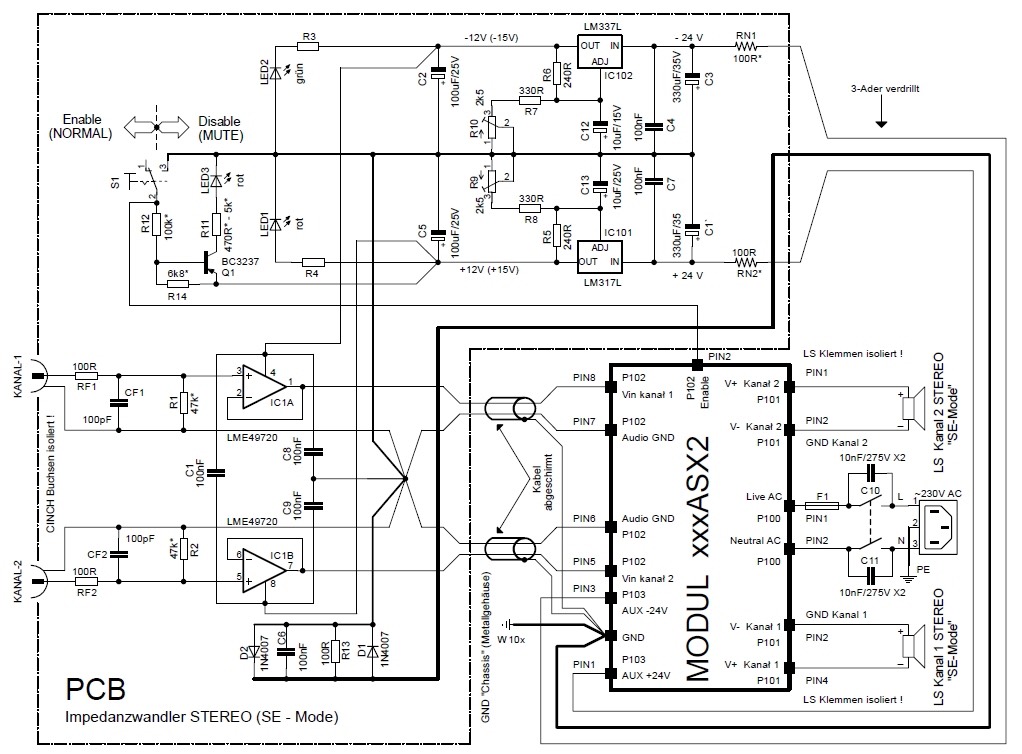

Это входной буфер для модуля усилителя Bang & Olufsen IcePower.

-- @mms, а это от чего схема? Есть полностью?
