Задачка - коммутация AD/DA и сумматора

[Cramp]

Доброго дня всем,

небольшая задачка

Входные данные:

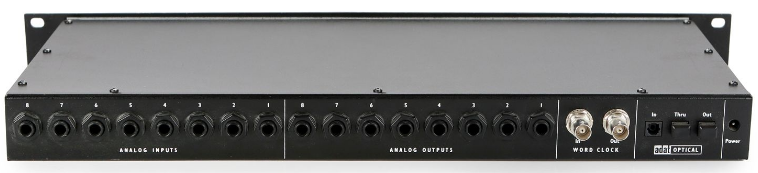

1) AD/DA конвертора Frontier TANGO 24, который на борту имеет 8 аналоговых входов/выходов. Поддерживаются балансные ¼" TRS кабели (стерео) и небалансные 1/4 TRS (моно).

2) Digilab SSM 804 - сумматор, на борту 8 входов

Как видно на изображении каждый вход - это два индивидуальных канала L и R

Задача
как правильно осуществить коммутацию всех 8 выходов с Frontier Tango 24 на входы Digilab SSM804?

Возможные решения
Я вижу такие варианты решения
1) спаять или купить 8 кабелей Stereo 1/4 TRS--> 2 x Mono 1/4 TRS
очевидный вариант, но тут вопрос встает все ли кабели подойдут или заморочится покупкой специализированных кабелей по 1 000 рублей за штуку?
2) использовать патчбей - опыта использования нет, поэтому не имею информацию может ли патчбей, типа Neutrik, разделять стерео сигнал на два моно?
3) Ваш вариант?

Прошу помощи зала.



[Oliver_Cray]

Почитайте чем балансный сигнал отличается от стерео. Вопросы отпадут.



[basЫl]

ну просто же подумать...
8 моно=4 стерео.
на сумматоре 8 стерео. нужно еще один подобный DAC



[Cramp]

ну просто же подумать...
8 моно=4 стерео.
на сумматоре 8 стерео. нужно еще один подобный DAC

я почему то подумал там 8 стерео выходов, а не 8 моно
в документации https://www.frontierdesign.com/download/pdf/Tango24/Tango24_Guide.pdf есть следующая информация

Analog I/O The Tango24 converter box has 8 analog inputs and 8 analog outputs. Each can accept balanced ¼" TRS (tip/ring/sleeve) plugs which have three metal bands for the three wires (hot/cold/ground) in a balanced audio connection, and are physically identical to ¼" stereo plugs. Tango24 can also be used with ¼" mono plugs which have only two metal bands, but this is an unbalanced connection which can pick up more noise than a balanced connection.
[DOUBLEPOST=1490444893][/DOUBLEPOST]

Почитайте чем балансный сигнал отличается от стерео. Вопросы отпадут.

это теперь понятно, я почему то подумал там стерео выходы

я сначала смотрел Digilab DAC-800 - но там тоже самое с выходами
видимо придется докупать два конвертора

тему можно закрыть



[digilab2]

на сумматоре 8 стерео. нужно еще один подобный DAC

-ну да или 16 моно , если там есть перекл моно на канале ( не помню модель на одной моно на другой альтернативная
шина)
