Радиомикрофон переделать на обычный со шнуром. HELP!

[kewinmusic]

Дорогие форумчане, помогите пожалуйста советом! Есть радиомикрофон Shure SM58, микрофон отличный, но "транслятор приказал долго жить" и вдобавок приёмник на днях потеряли. Кроме того эта радиосистема барахлила уже за долгие годы использования и покупка батареек надоела... Очень хочется припаять к этому хорошему микрофону, вернее к головке, кабель. Знакомый имеет паяльник но в радиотеме не знаток, паяет только кабеля. Подскажите пожалуйста как спаять правильно всё это во едино? И вообще это возможно? Будет ли он полноценно работать как микрофон со шнуром?



[sunet]

Два конца катушек к контактам 2 и 3, корпус к контакту 1 разъема XLR. Если есть безхозный трансформатор от микрофона, то лучше вставить и его...



[kewinmusic]

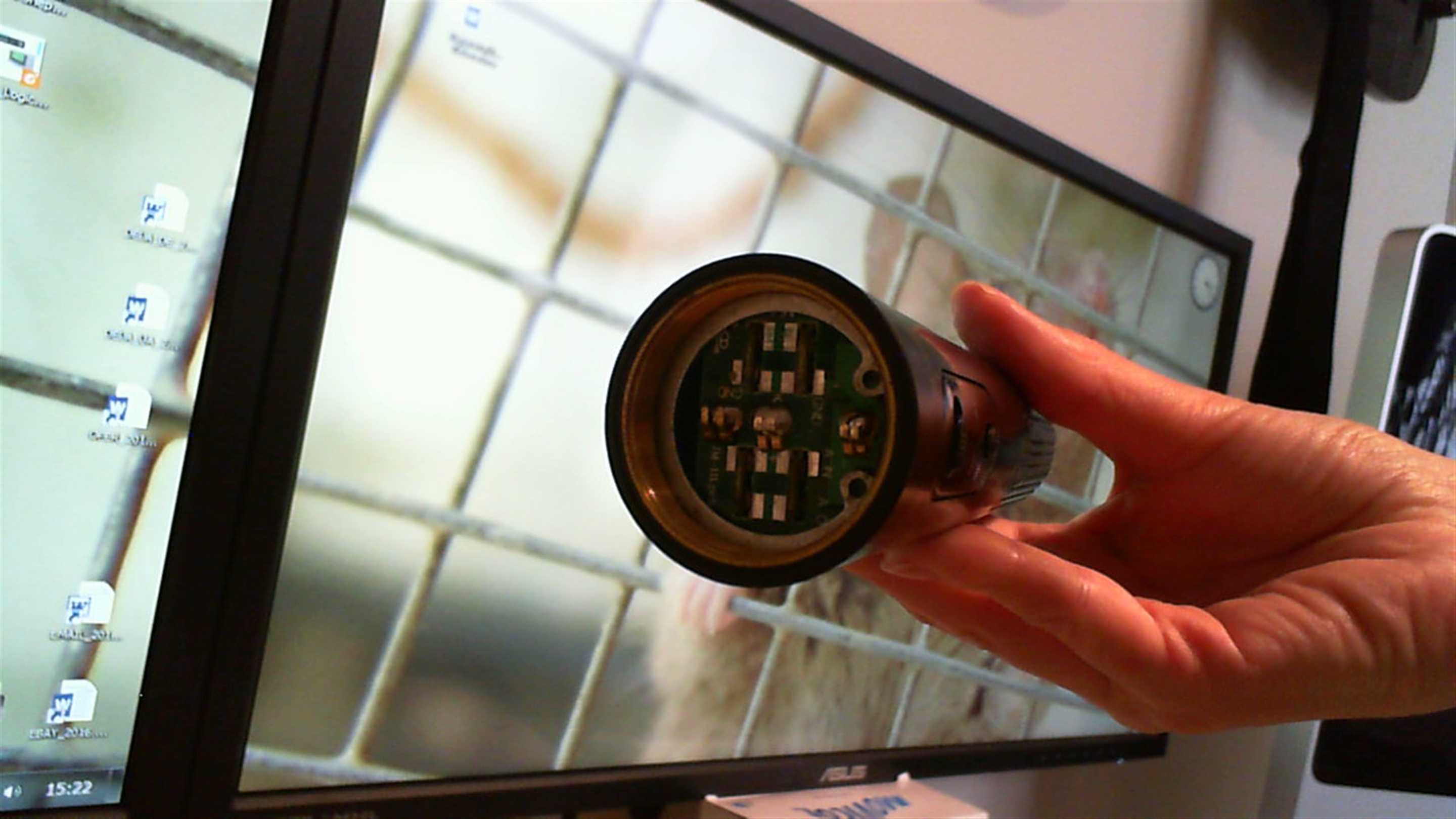

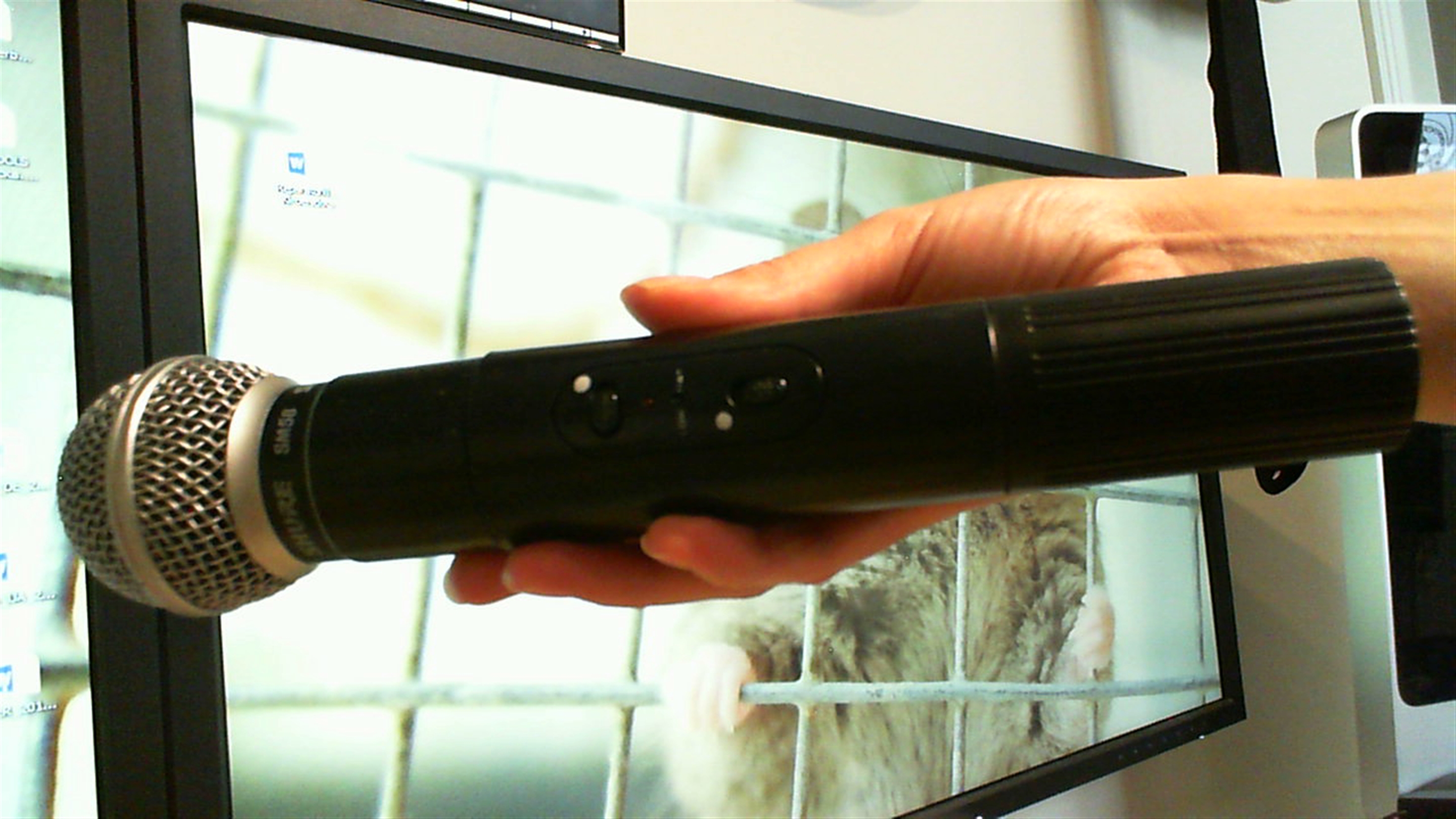

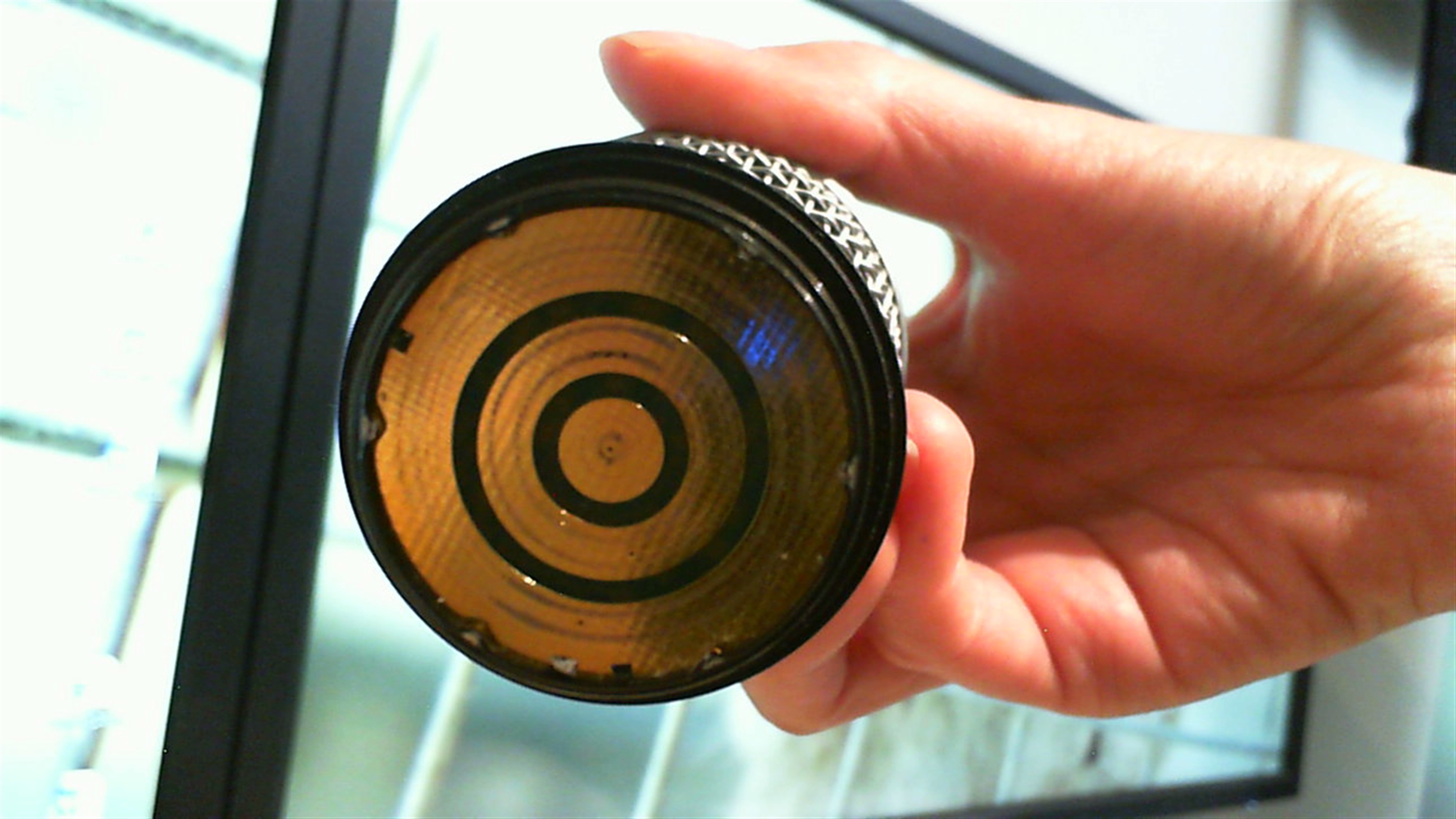

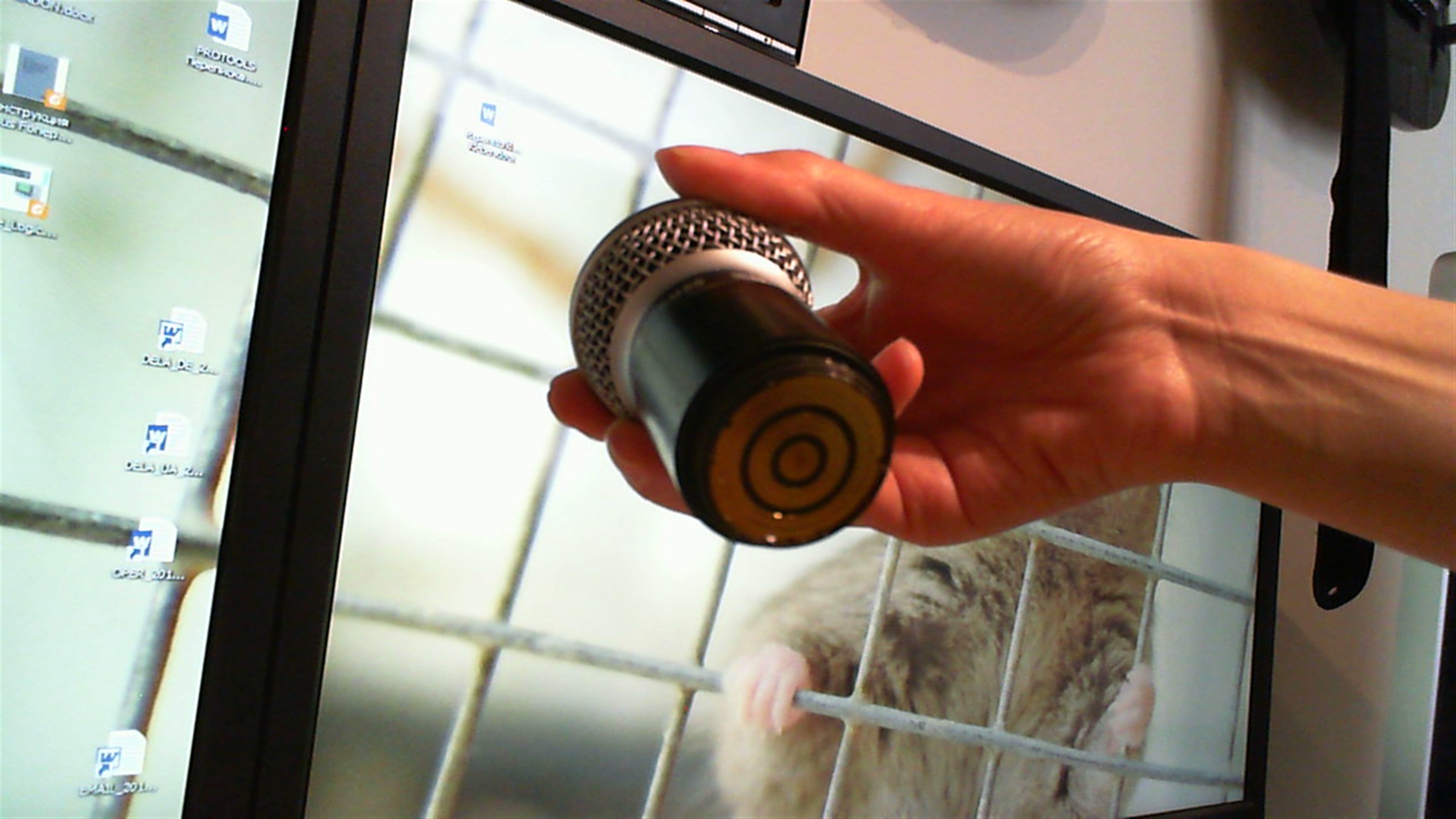

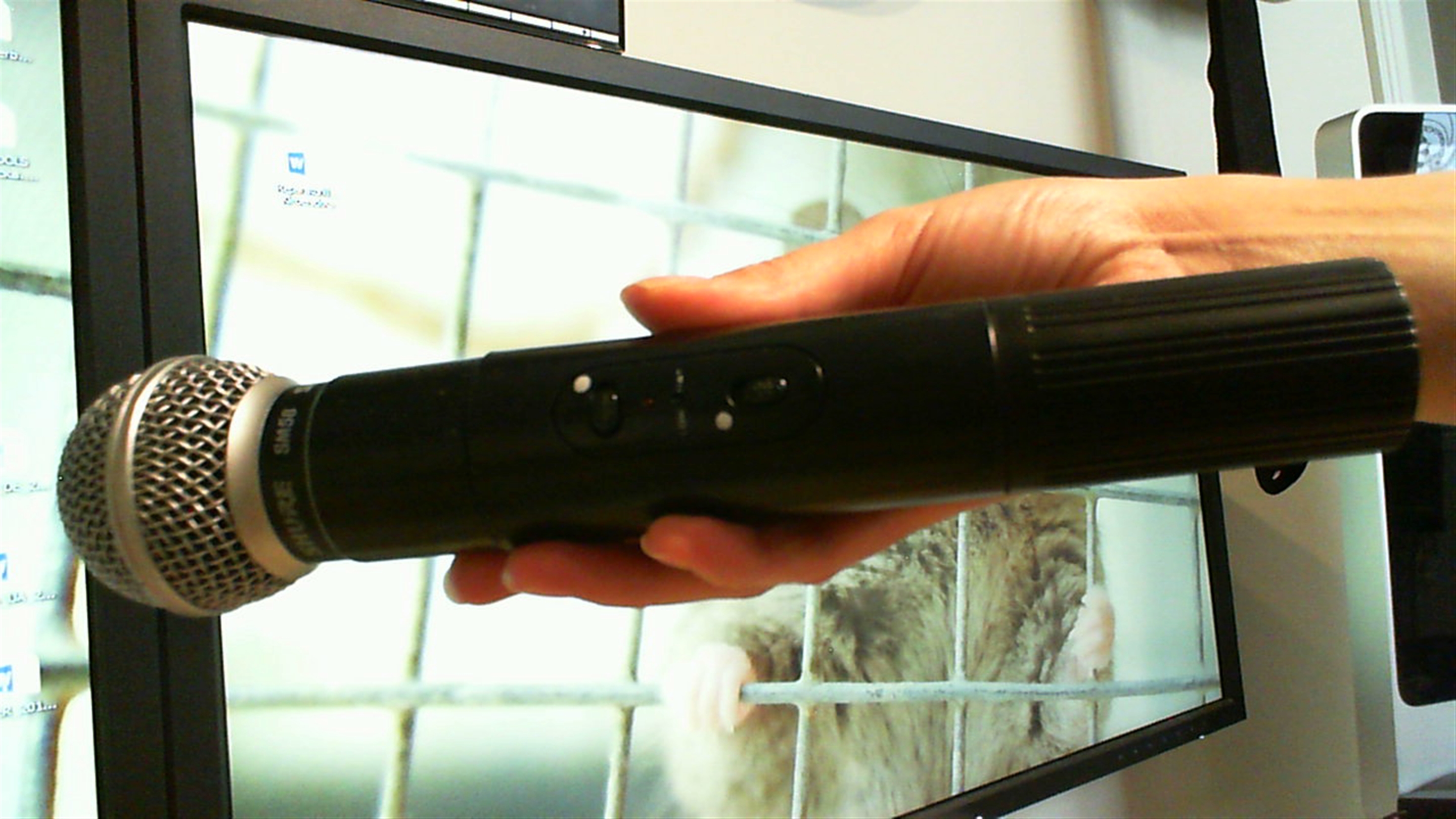

понятно всё, кроме - каких катушек и какой трансформатор? Есть ли это в самом радиомикрофоне или нужно приобретать отдельно и если приобретать, то что это, какие параметры ? хоть пример пожалуйста подскажите. Может быть кто то знает вообще вариант корпуса от другой фирмы, куда можно эту головку просто прикрутить? Или информацию со ссылкой где почитать... у меня прогуглить эту тему не получилось вот фотки в вебкамеры сразу сделала.



[MIK555]

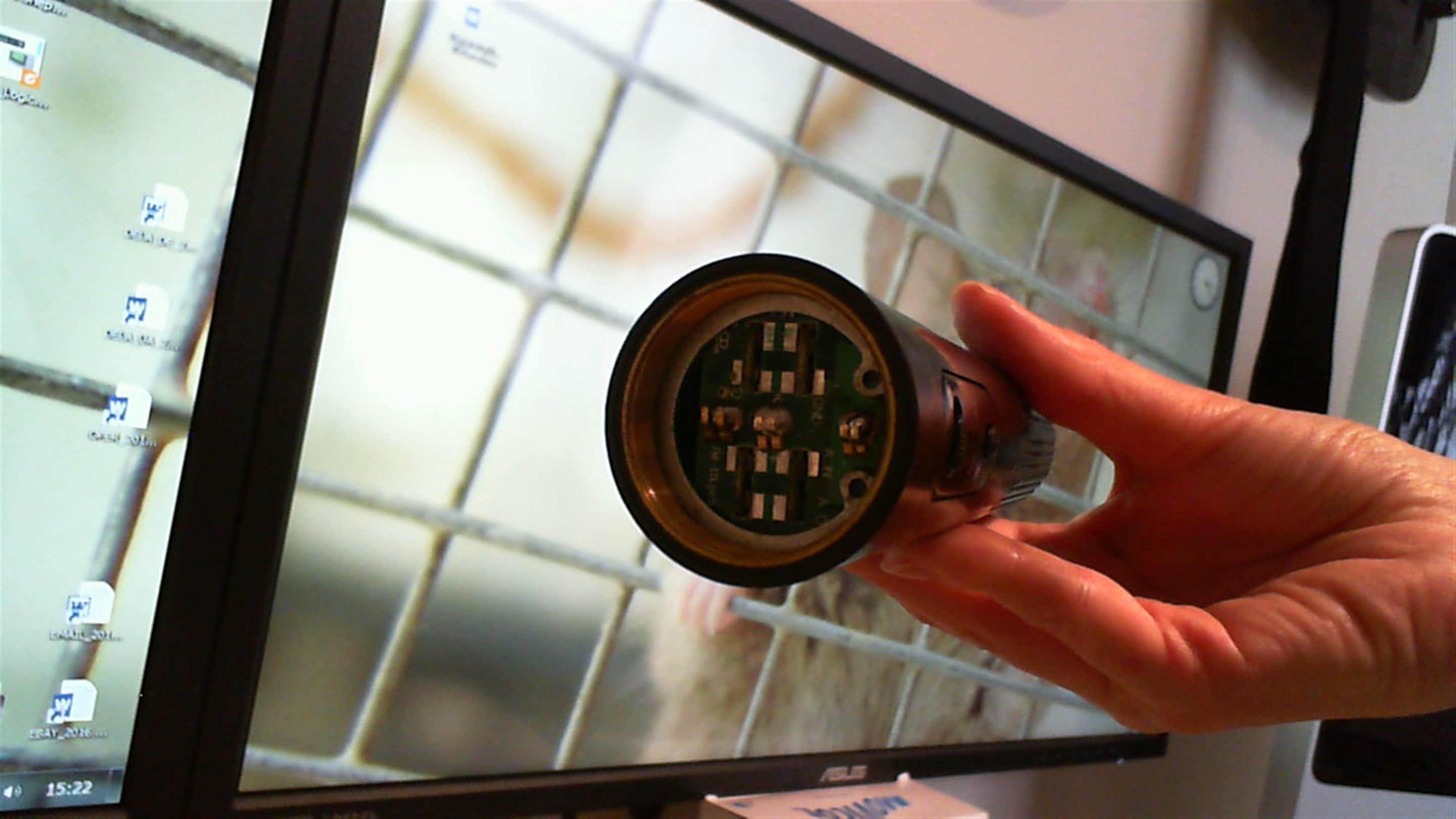

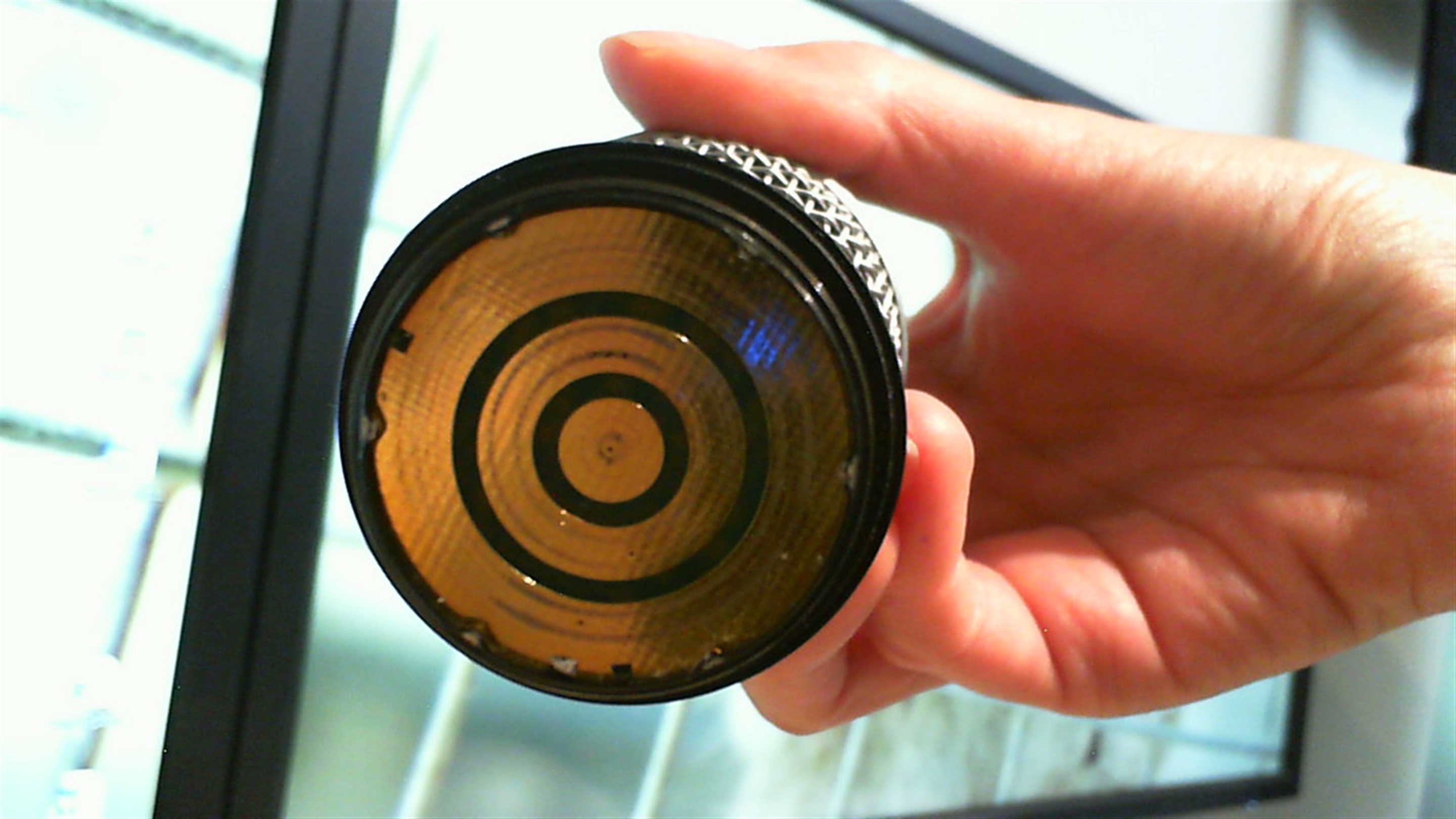

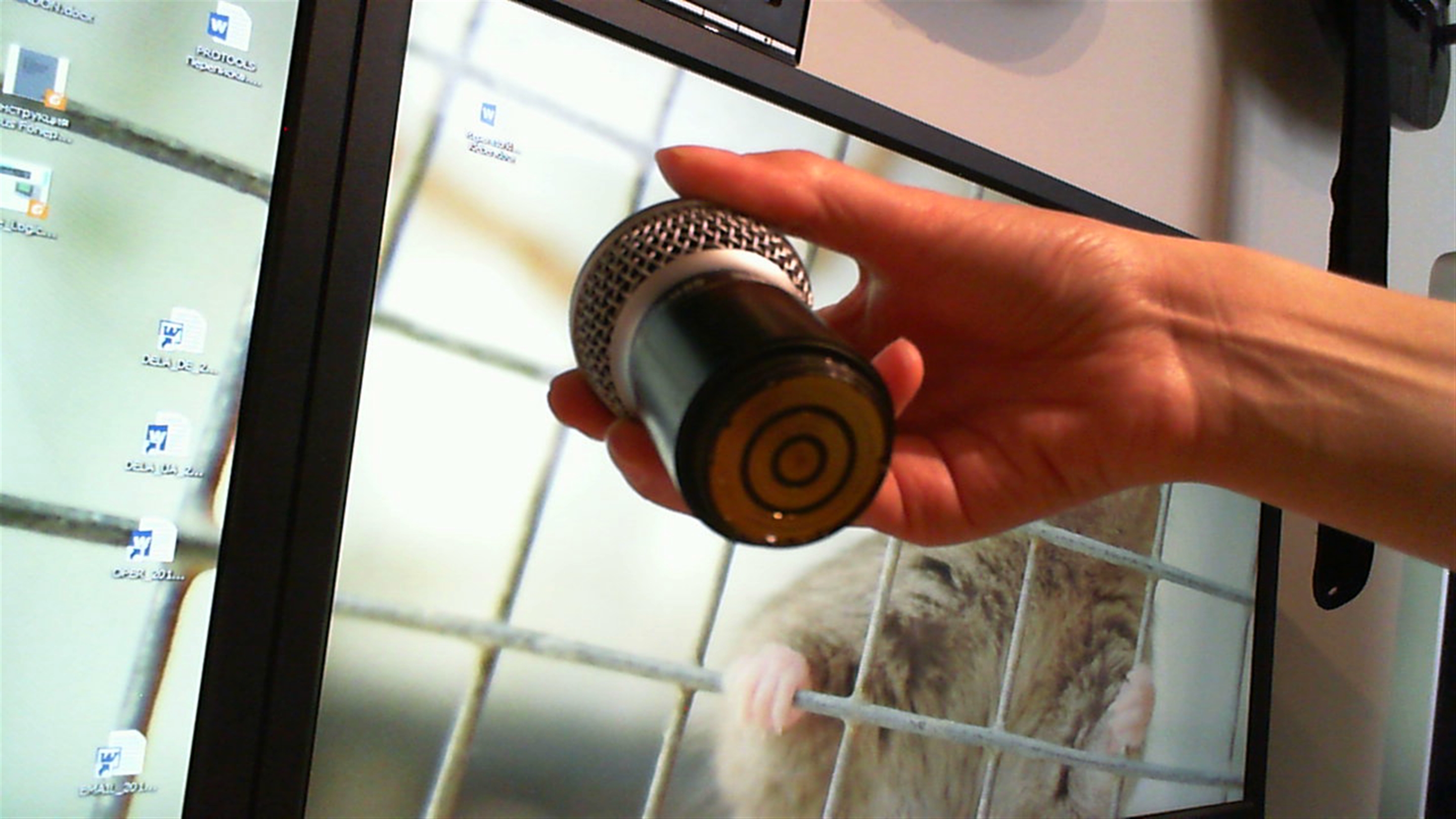

вот фотки сделала сразу с вебки

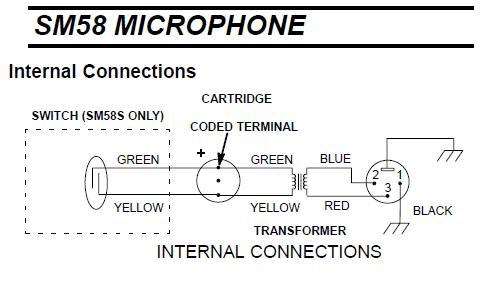

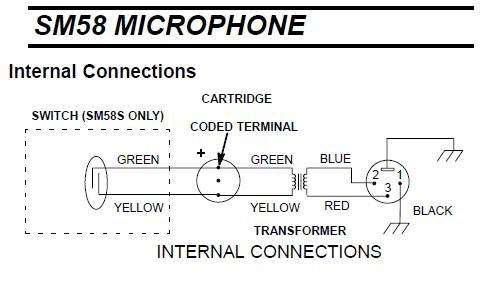

на кольце зеленый горячий идет на ножку 2
желтый холодный на ножку 3
центральный на ножку 1 и корпус (если нет транса, иначе полагаю могут быть наводки от лица и губ)
если есть трансорматор то нужно соблюсти начала и концы обмоток (омметром найти обмотки, синфазность проверить с помошью другого мика - при неправильной гудение губами между миками резко ослабляется)



[sunet]

Катушка приклеена к мембране головки, от нее идут два контакта, их и надо паять. Все остальное от схемы надо отсоединить, ну и разъем надо встроить "в задницу".
Трансформатора там скорее всего нет, если и у вас его нет, то забудьте, обычно неплохо и без него, хотя не помешал бы...



[kewinmusic]

То есть, если я поняла правильно, в принципе можно обойтись только пайкой проводов от XLR разъёма к кольцам-контактам блока самого микрофона? и если всё со звуком будет в норме, то можно обойтись и без трансформатора? Вооще это рентабельно всё проделать или лучше избавиться от этой головки кому-нибудь на запчасть?



[MIK555]

То есть, если я поняла правильно, в принципе можно обойтись только пайкой проводов от XLR разъёма к кольцам-контактам блока самого микрофона? и если всё со звуком будет в норме, то можно обойтись и без трансформатора? Вооще это рентабельно всё проделать или лучше избавиться от этой головки кому-нибудь на запчасть?

сами кольца паять не надо, поднимите плату под ней есть уже провода от скользящих контактов к ним и паяйте, предварительно перетрите надфилем треугольным дорожки что соединяют их в схему. Можно конешно и выкинуть все насквозь, и припаять непросредственно к кольцам. Если там есть выключатель то его не выкидывайье - он очень просто вводится в схему - припаяйте его нормально замкнутые контакты к ножкам 2 3 (положение "откл" ползунок вниз к торцу) если он на герконе то там всеог два контакта. Самое трудное разъем смонтировать будет в торец, поможет вам клеевой пистолет с черной мастикой. Продвать надо целиком, у мноих есть приемники, стоить будет 2 тр.



[kewinmusic]

Спасибо за объяснение! Продавать наверное смысла нет никакого, много за него не дают, а микрофон, вернее головка отличная, меня вполне устраивает по качеству для вокала. Разъём вставить тоже нет проблем уже нашли накручивающийся Кенон, вообще ставится куда угодно как родной. Про кнопку вкл-выкл, один вопрос, не будет ли слышно щелчков при включении и выключении микрофона?



[MIK555]

Спасибо за объяснение! Продавать наверное смысла нет никакого, много за него не дают, а микрофон, вернее головка отличная, меня вполне устраивает по качеству для вокала. Разъём вставить тоже нет проблем уже нашли накручивающийся Кенон, вообще ставится куда угодно как родной. Про кнопку вкл-выкл, один вопрос, не будет ли слышно щелчков при включении и выключении микрофона?

Вот об этом дальше.. транс и щелчки убирает
а вообще нужен чтоб согласовать сопротивления и разгрузить мембрану, что в купе с легкостью катушки повысит чувствительность и даст детальность
еще транс дает естественную компрессию легкую, ибо ток в катушке индуктивности нарастает по экспоненте, что заметно на слух и вокал сразу звучит профессионально
без него звук будет "караочным", выезжать только на качестве капсюля придется

Замечу попутно что заводска схем вкл транса строго говоря не правильная, не истино симметричная - вторичка должна иметь отвод от середины, вот он и есть ноль, земля, относительно которого симметрично в противофазе колебутся сигналы с половинок вторички. Сам применил такой транс с отводом и даже капсюль от советского занюханного мд85а зазвучал профессионально, с компрессией, с таким старинным "радио" звуком))). Есть пример звучания такого мика в приложеном файле:



[NRami]

Трансформатора там скорее всего нет, если и у вас его нет, то забудьте, обычно неплохо и без него, хотя не помешал бы...

Без транса сама головка заметно хуже работает, и выходной уровень сигнала более слабый.
Я бы отключил бы питание блока передатчика, который потребляет основную мощность батарейки, оставил бы по питанию блок усилителя, и вывел бы кабель (просверлив только отверстие) с этого блока напрямую без разёма XLR (его некуда будт ставить), т. к. батаейка будет нужна.
Т. К. сигнал пойдёт уже мощный, можно включать уже напрямую в линейный вход пульта джеком, не симетрию.
Работать будет без помех и с максимальным качеством звучания. И батарейки хватит минимум на год. Сам включатель мика работает стандартно.
Тут с паяльником дружить мало, всё таки нужен специалист по электронике.



[kewinmusic]

Всё поняла. Мы думали этот трансформатор стоит в блоке с головкой, просто он как-то не разбирается, чтоб посмотреть. Была надежда, что обойдётся всё банальной припайкой проводов к разъёму. Без трансформатора, наверное будет плохо, как я поняла из вышесказанного ответа, теряется тогда весь смысл этого микрофона т.к. нужно чтоб он или работал как было или лучше уж тогда новый покупать 58 ой. По использованию с батарейкой, идея чудесная, но боюсь мы её не реализуем с нашими знаниями... Но я хотя-бы попыталась что-то сделать и спросила у Вас! Очень благодарна всем за помощь!



[MIK555]

Всё поняла. Мы думали этот трансформатор стоит в блоке с головкой, просто он как-то не разбирается, чтоб посмотреть. Была надежда, что обойдётся всё банальной припайкой проводов к разъёму. Без трансформатора, наверное будет плохо, как я поняла из вышесказанного ответа, теряется тогда весь смысл этого микрофона т.к. нужно чтоб он или работал как было или лучше уж тогда новый покупать 58 ой. По использованию с батарейкой, идея чудесная, но боюсь мы её не реализуем с нашими знаниями... Но я хотя-бы попыталась что-то сделать и спросила у Вас! Очень благодарна всем за помощь!

наличие транса не разбирая головку можно установить омметром (китайским из ларька) и хорошими ушами))
при касании колец щупами мембрана будет шуршать, если шорох на доли секунды запаздывает с касанием, а при разрывании дает несколько более громкий щелчок чем при касании - то в цепи есть индуктивный элемент, он не дает резко нарастать току при касании, а при разрыве наоборот дает "искру"



[kewinmusic]

а на какой ток выставлять, тестор у нас есть Китайский



[MIK555]

150 ом, тоесть до 1 ком, попробуйте разные



[kewinmusic]

Непредвиденно возникло на голом месте ещё одно решение и соответственно сразу вопрос! Ребята принесли очень дешёвый радиомикрофон для караоке, и Шур58 накручивается на его транслятор, система работает и на слух в общем то как то нареканий и не возникает, жаль что сравнить нет возможности с чем то. Вопрос в следующем, качество работы микрофона зависит от этих компонентов передачи и приёма звука или в принципе не значительно?



[sunet]

Значительно! Особенно надежность связи, особенно в тяжелых условиях помех, но главное это опыт и слух. Если устраивает - вперед!



[kewinmusic]

понятно, спасибо.
