небольшой радиатор легко устанавливается; я например, отпилил подходящий кусочек от более длинного радиатора

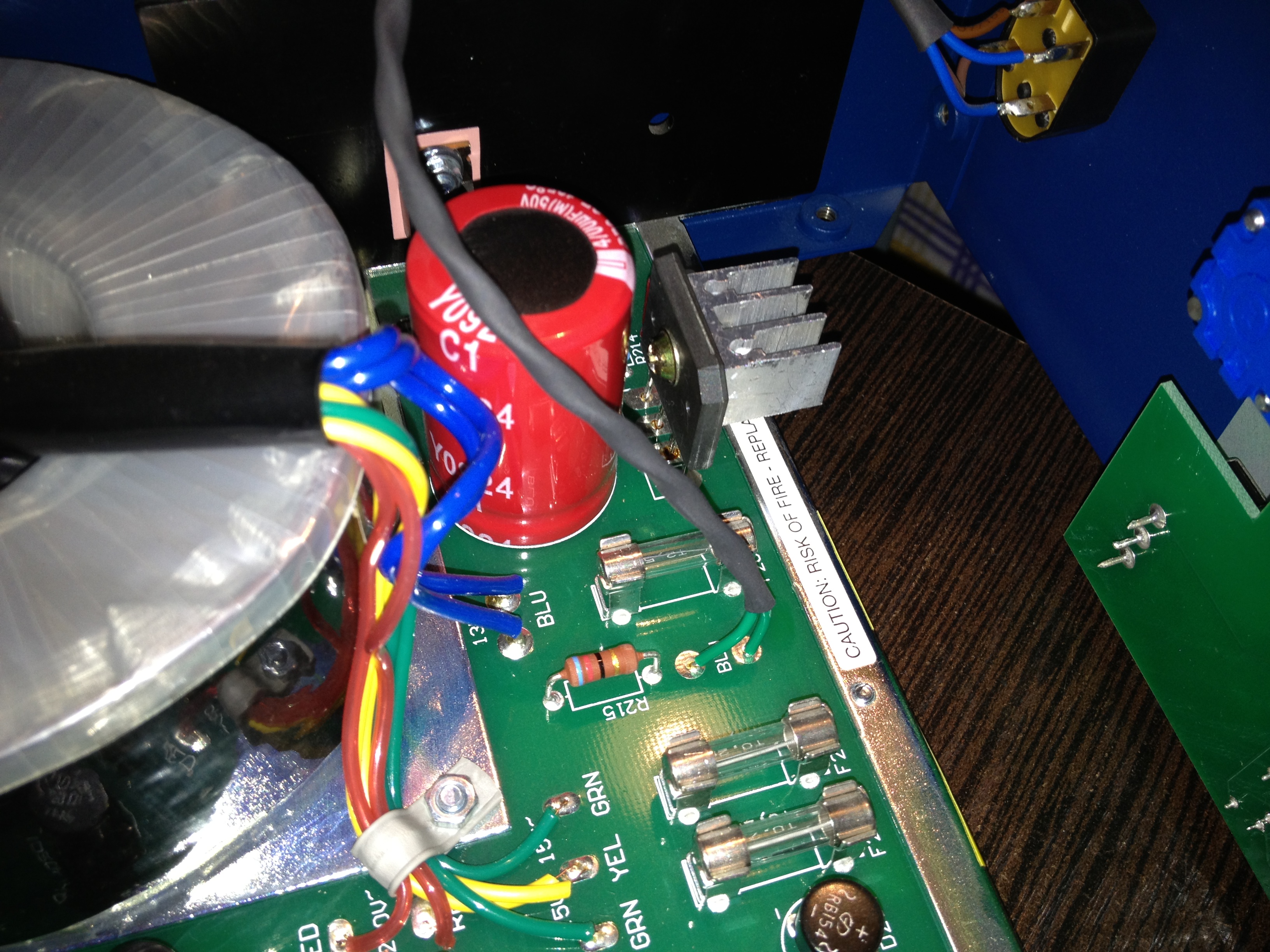

(на фото мостик в другом приборе, smc-2b):
Мост не так страшен... Есть более слабые места в mec-1a, страдающие от перегрева - это оптроны (VTL5C6, довольно редкие), и микросхемы в детекторе боковой цепи LF347.
При работе в закрытой рэковой стойке, температура воздуха внутри mec-1a поднимается выше 50 град, а поверхности плат и электронные компоненты разогреваются до 65-70, и в таком небольшом, плохо вентиллируемом пространстве 2U, живёт 7 горячих ламп вместе с электролитическими кепками и полупроводниковыми компонентами, которые не должны так сильно разогреваться.
Оптроны через какое-то время такой горячей работы начинают гадить при компрессии
.

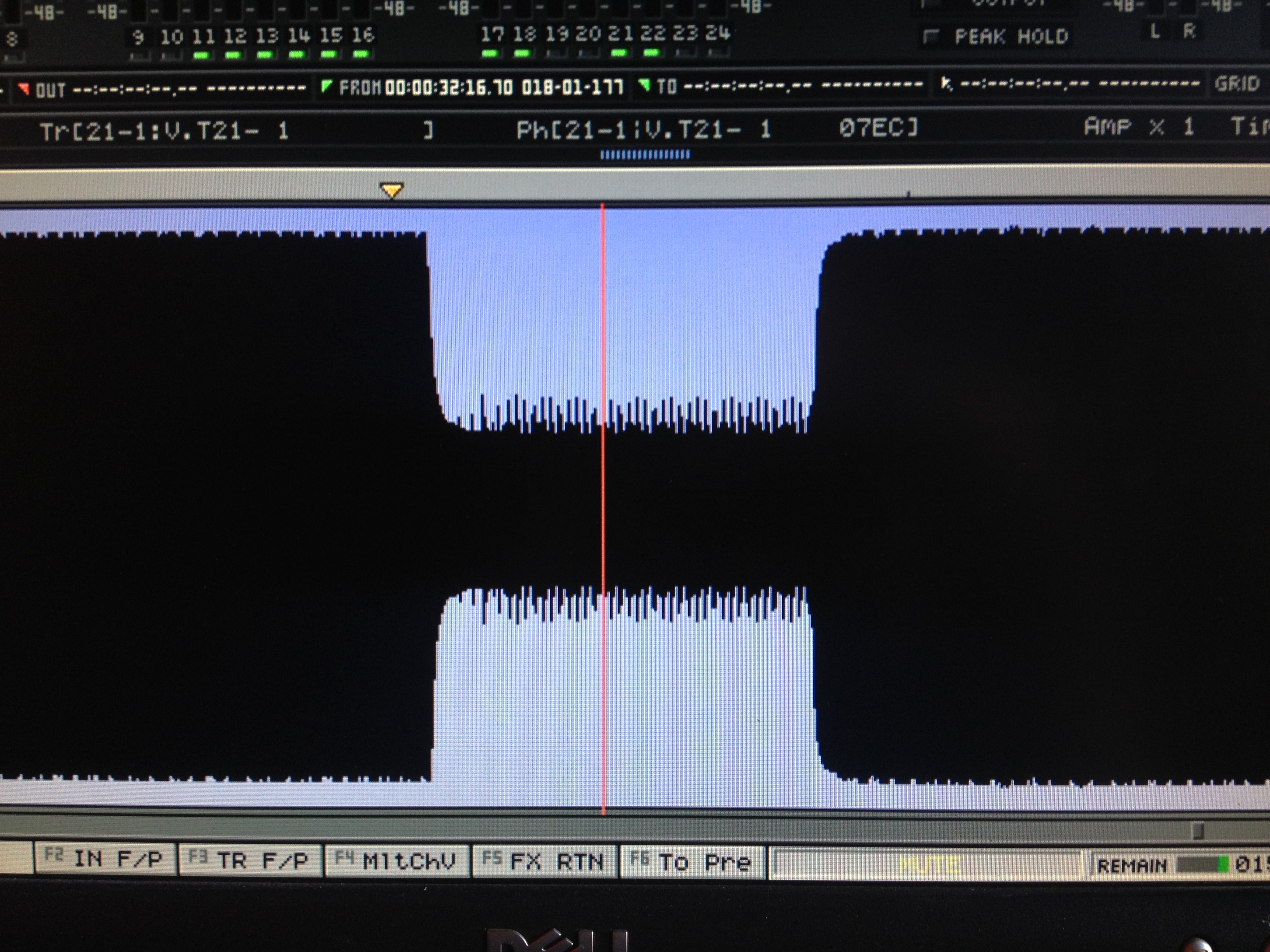

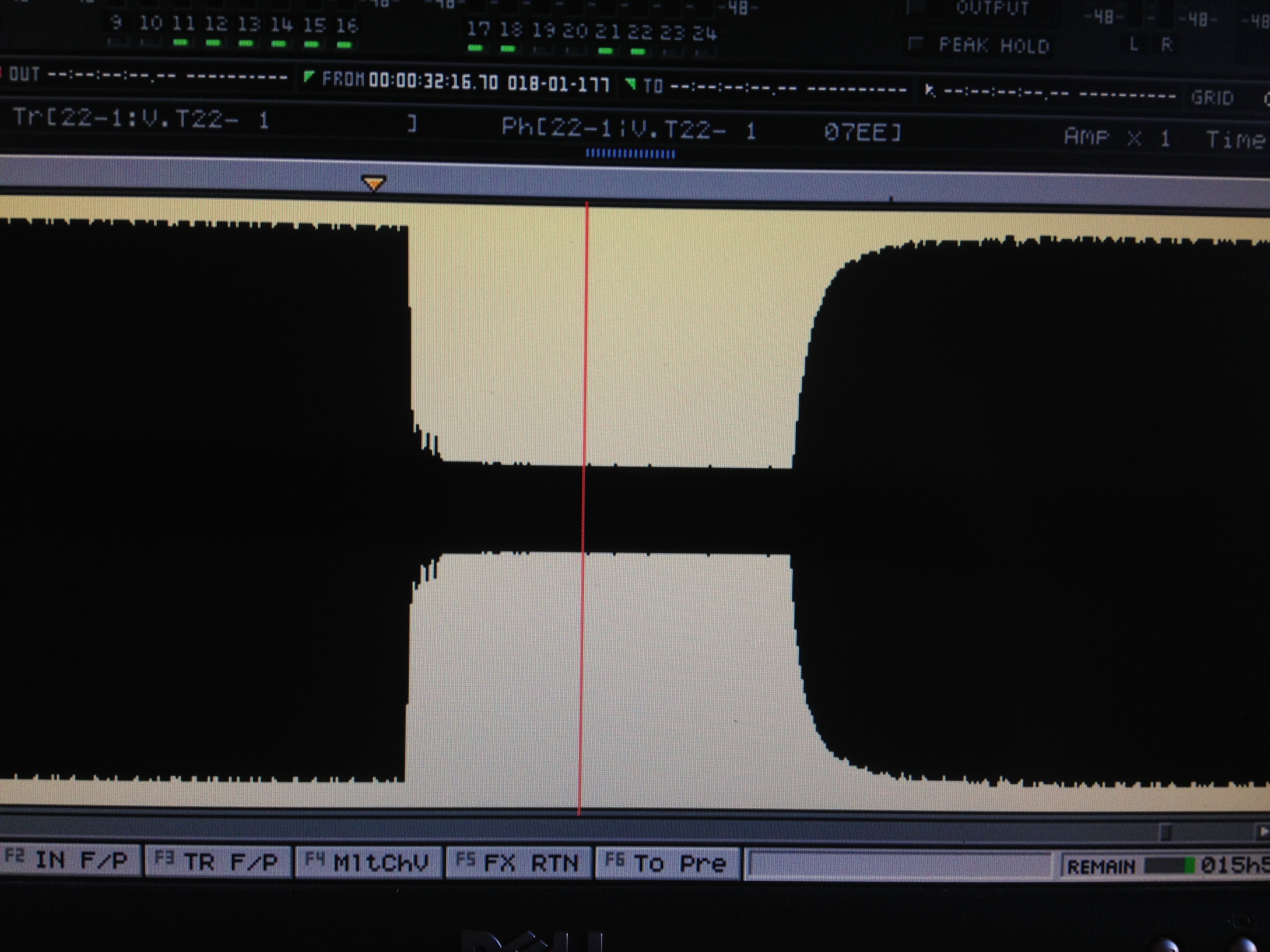

На фото аттенюация сигнала в mec-1a оптронами с разной "усталостью".
небольшой радиатор легко устанавливается; я например, отпилил подходящий кусочек от более длинного радиатора

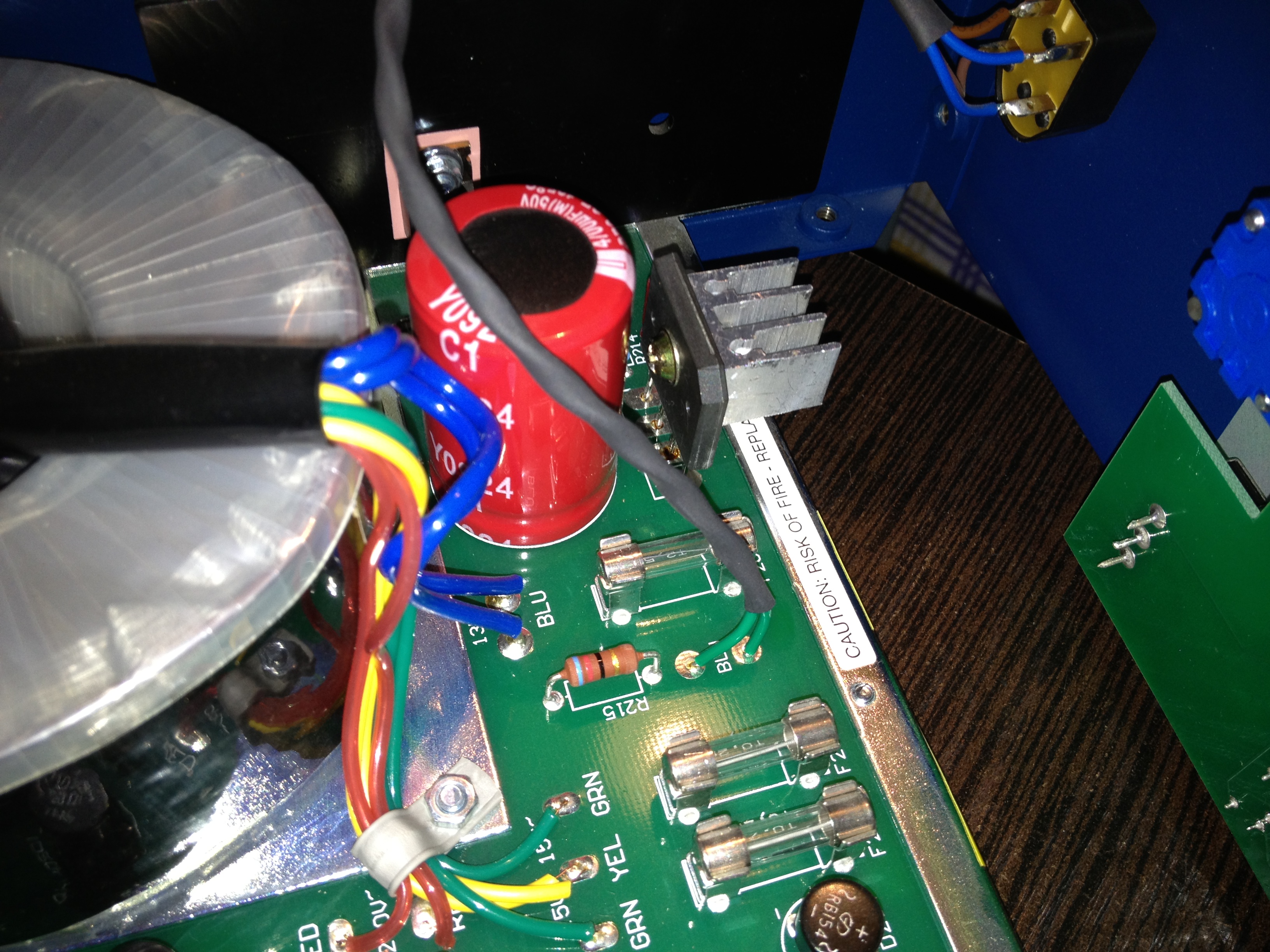

(на фото мостик в другом приборе, smc-2b):
Мост не так страшен... Есть более слабые места в mec-1a, страдающие от перегрева - это оптроны (VTL5C6, довольно редкие), и микросхемы в детекторе боковой цепи LF347.
При работе в закрытой рэковой стойке, температура воздуха внутри mec-1a поднимается выше 50 град, а поверхности плат и электронные компоненты разогреваются до 65-70, и в таком небольшом, плохо вентиллируемом пространстве 2U, живёт 7 горячих ламп вместе с электролитическими кепками и полупроводниковыми компонентами, которые не должны так сильно разогреваться.
Оптроны через какое-то время такой горячей работы начинают гадить при компрессии
.На фото аттенюация сигнала в mec-1a оптронами с разной "усталостью".
Вложения
Да я и конденсаторы найти не могу
ecap 220/200v 1830 105c
ecap 4700/50v 2240 105c
равно как и маленькие мостики - вроде B380 1000 4805
ни у одного поставщика нет ничего из этого
как собственно и этот gbu402
теперь я понимаю, что лучше еще и оптокаплеры эти поменять, раз уж залез
и где ж мне теперь всё это взять?!((
Может у кого есть все это в наличии?!
пс: а картинки реально показательные
ecap 220/200v 1830 105c
ecap 4700/50v 2240 105c
равно как и маленькие мостики - вроде B380 1000 4805
ни у одного поставщика нет ничего из этого
как собственно и этот gbu402
теперь я понимаю, что лучше еще и оптокаплеры эти поменять, раз уж залез
и где ж мне теперь всё это взять?!((
Может у кого есть все это в наличии?!
пс: а картинки реально показательные
-- А вот там как раз и круглый стоит, про который я писал!
Конденсаторы: 220,0 х 50 - https://www.chipdip.ru/product0/9000239379
4700,0 х 50 - выбирайте: https://www.chipdip.ru/catalog/aluminum-electrolytic-capacitors?p.358=50&p.359=4700
Мостик: https://www.chipdip.ru/product/kbl02
Но я бы поставил с запасом: https://www.chipdip.ru/product/gbl04
Оптроны нет смысла менять.
@Anthony Scott, А вот этот круглый на фото, про который Михаил говорит, их там два стоят? в паре с кондерами вот этими 220/200?! или я ошибаюсь?
@Jugoton, нашёл для Вас нужные компоненты в одном месте, где и я сам всё обычно беру (если вам это подойдёт),
хотя и Михаил тоже подсказал (только там не 220/50В, поскольку там двухполярное высокое, 180В на этих кепках в рабочем режиме).
https://www.banzaimusic.com/Panasonic-TSHA-270uF-200V.html
https://www.banzaimusic.com/Panasonic-TSHA-5600uF-25V.html
https://www.banzaimusic.com/B380C1500.html
https://www.banzaimusic.com/KBU404.html
https://www.banzaimusic.com/Vactec-VTL5C6.html
первая поз.- оригинальные кепки, немного с запасом (220мкФ нет в наличии);
вторая поз.- той же серии HA, с запасом (в Tube-Tech стоит Dubilier на этой позиции, но с тем же успехом будет работать панасоник);
третья поз.- искомые мостики, и кстати по маркировке - B380 это раб. напряжение, C... - это ток в мА - данный мост в ссылке с запасом;
четвёртая - мост по параметрам и габаритам аналогичен;
пятая - оптроны, и если стоковые пока работают нормально, то можно купить 2-3 шт как ЗИП, чтобы были в случае необходимости оперативной замены (но после этого прибор требует ре-калибровки)
Не разберётесь - спрашивайте ))
P.S. В Банзае покупаю уже не один год, немцы немного медленные, но зато в наличии (и в одном месте) много таких компонентов, в общем, труднодоставаемых.
[DOUBLEPOST=1485615740][/DOUBLEPOST]
Да, в этой цепи (+/-150В) два таких моста, ещё один на +270В, и один на фантом. Итого 4.
хотя и Михаил тоже подсказал (только там не 220/50В, поскольку там двухполярное высокое, 180В на этих кепках в рабочем режиме).
https://www.banzaimusic.com/Panasonic-TSHA-270uF-200V.html
https://www.banzaimusic.com/Panasonic-TSHA-5600uF-25V.html
https://www.banzaimusic.com/B380C1500.html
https://www.banzaimusic.com/KBU404.html
https://www.banzaimusic.com/Vactec-VTL5C6.html
первая поз.- оригинальные кепки, немного с запасом (220мкФ нет в наличии);
вторая поз.- той же серии HA, с запасом (в Tube-Tech стоит Dubilier на этой позиции, но с тем же успехом будет работать панасоник);
третья поз.- искомые мостики, и кстати по маркировке - B380 это раб. напряжение, C... - это ток в мА - данный мост в ссылке с запасом;
четвёртая - мост по параметрам и габаритам аналогичен;
пятая - оптроны, и если стоковые пока работают нормально, то можно купить 2-3 шт как ЗИП, чтобы были в случае необходимости оперативной замены (но после этого прибор требует ре-калибровки)
Не разберётесь - спрашивайте ))
P.S. В Банзае покупаю уже не один год, немцы немного медленные, но зато в наличии (и в одном месте) много таких компонентов, в общем, труднодоставаемых.
[DOUBLEPOST=1485615740][/DOUBLEPOST]
Да, в этой цепи (+/-150В) два таких моста, ещё один на +270В, и один на фантом. Итого 4.
Последнее редактирование:
В крышке чего, самого прибора?
Совсем забыл добавить, если решите покупать в Ч&Д китайские кепки, возьмите не на 200 вольт, а на 250, поскольку в схеме в рабочем режиме на них будет 180-190В,
но оригинальные кепки имеют рабочее напряжение 200В, и будут работать норм (это качественные кепки для промышленного применения), а на большинстве китайских кепок указано максимально допустимое (могут надуться или ещё чего хуже) - их всегда нужно выбирать с запасом по вольтажу.
Совсем забыл добавить, если решите покупать в Ч&Д китайские кепки, возьмите не на 200 вольт, а на 250, поскольку в схеме в рабочем режиме на них будет 180-190В,
но оригинальные кепки имеют рабочее напряжение 200В, и будут работать норм (это качественные кепки для промышленного применения), а на большинстве китайских кепок указано максимально допустимое (могут надуться или ещё чего хуже) - их всегда нужно выбирать с запасом по вольтажу.
Последнее редактирование:
https://drive.google.com/open?id=0BxeernNOU_UKYmhkNW5fdFRValk
тут у меня есть небольшой фотоальбом по модификации,
не надо пилить верхнюю крышку, не калечьте аппарат, посмотрите моё решение, возможно, Вам пригодится.
Вентиллятор работает не на обдув, а на вытяжку. Подключен к накальной цепи 12В через резистор и работает приметно на половину оборотов и вытягивает лишь излишки тепла из корпуса.
тут у меня есть небольшой фотоальбом по модификации,
не надо пилить верхнюю крышку, не калечьте аппарат, посмотрите моё решение, возможно, Вам пригодится.
Вентиллятор работает не на обдув, а на вытяжку. Подключен к накальной цепи 12В через резистор и работает приметно на половину оборотов и вытягивает лишь излишки тепла из корпуса.
-- Опс.. Сорри, ошибочка вышла, не ту ссылку закинул.
Вот : https://www.chipdip.ru/catalog/aluminum-electrolytic-capacitors?p.358=250&p.359=220
В моих ссылках нет кЕтая, Вишай и Эпкос - всё вполне уважаемое.
Вот : https://www.chipdip.ru/catalog/aluminum-electrolytic-capacitors?p.358=250&p.359=220
В моих ссылках нет кЕтая, Вишай и Эпкос - всё вполне уважаемое.
Михаил, тогда тут никаких вопросов.
Обычно в Ч&Д больше ширпотреба, и всякий раз, когда мне что-то нужно, я натыкаюсь на кЕтай, и тогда иду в банзай.
Но по Vishay и Epcos там реально хороший ассортимент промышленных конденсаторов и другого всего...
Обычно в Ч&Д больше ширпотреба, и всякий раз, когда мне что-то нужно, я натыкаюсь на кЕтай, и тогда иду в банзай.
Но по Vishay и Epcos там реально хороший ассортимент промышленных конденсаторов и другого всего...
2 часа рылся в чипедипе - нашел и панасоники нужной емкости и вишай и эпкос - все заказал в чипедипе.
Правда маленькие мостики только китай - тоже взял, надеюсь отработают свое!
[DOUBLEPOST=1485622144][/DOUBLEPOST]По вентилятору изящное решение
Но я все-таки заморочусь с крышкой, тоже сделаю красиво) в конце концов я такую крышку из нержавейки всегда вырежу)))
Правда маленькие мостики только китай - тоже взял, надеюсь отработают свое!
[DOUBLEPOST=1485622144][/DOUBLEPOST]По вентилятору изящное решение
Но я все-таки заморочусь с крышкой, тоже сделаю красиво) в конце концов я такую крышку из нержавейки всегда вырежу)))
