Откуда сия штуковина?
- Автор темы krosslove
- Дата начала
VU-meter Tesla EIS-501 (DIM3) от микшера TESLA ESR-2808 (возможно и другие модели???)
ps: В простонародии сие изделие называется: Зайчиковый индикатор
Если опыта нет - лучше нелазить!

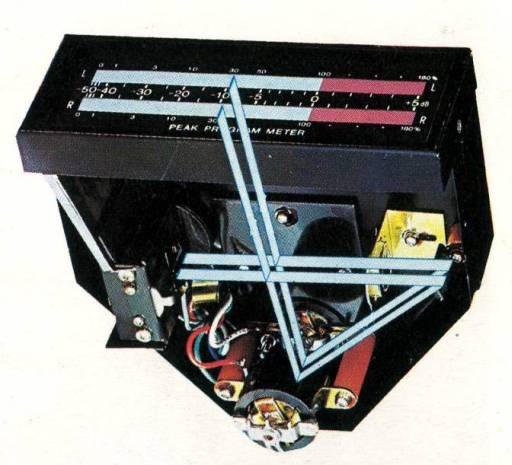

Очень точный прецизионный механизм с двумя электроизмерительными головками (vu-meter) + щелевой обьектив + 2 маленьких зеркальца, механически связанные с измерительными головками (вместо стрелок).
---------------------------------------------------------
Работает по принципу обычных стрелочных индикаторов, но с отражением тонко-сфокусированного луча от лампы на матовое стекло шкалы.
---------------------------------------------------------

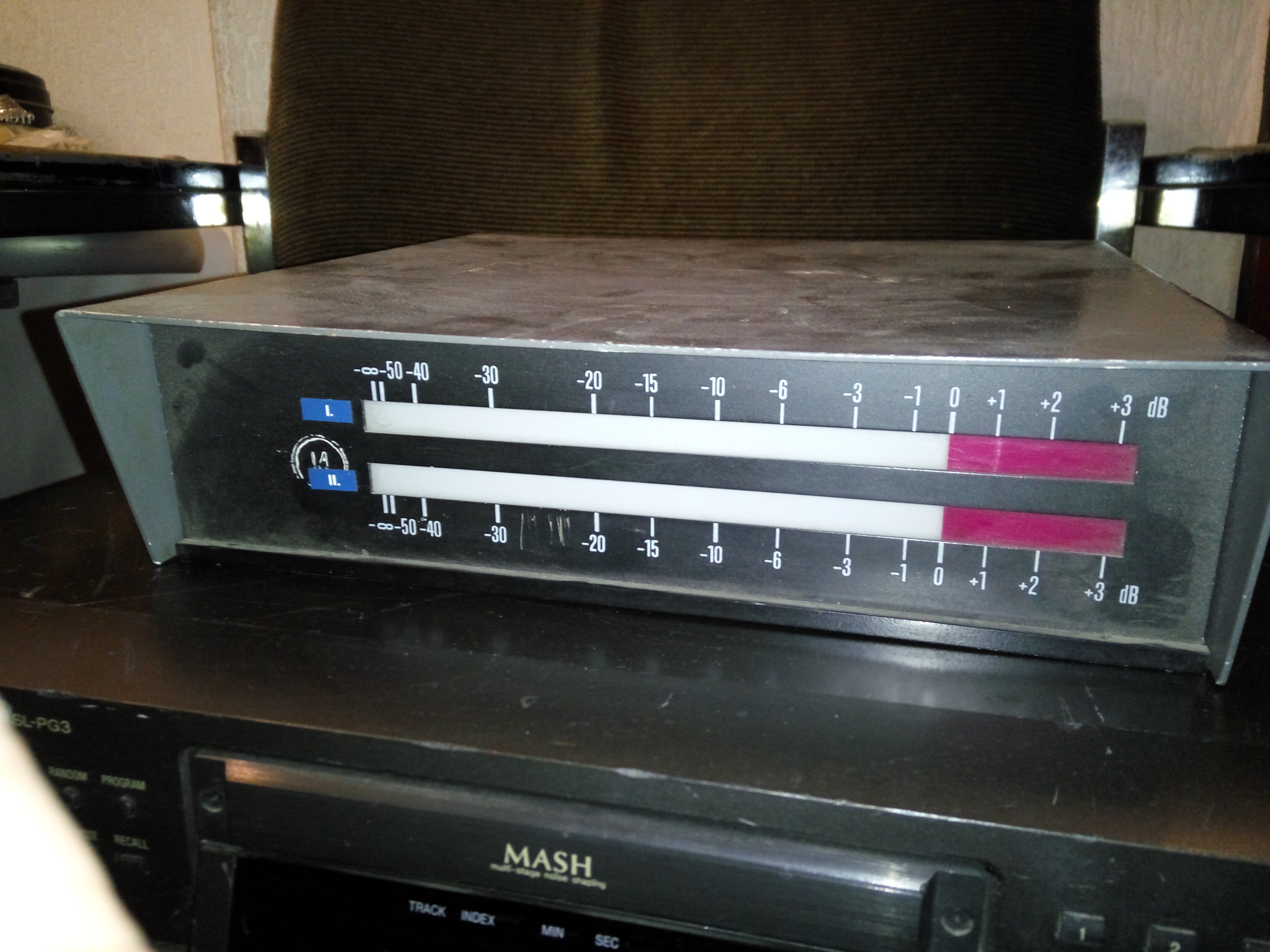

В работе индикатор выглядит примерно вот так:
Лампа 15 ватт / 24 вольта
---------------------------------------------------------

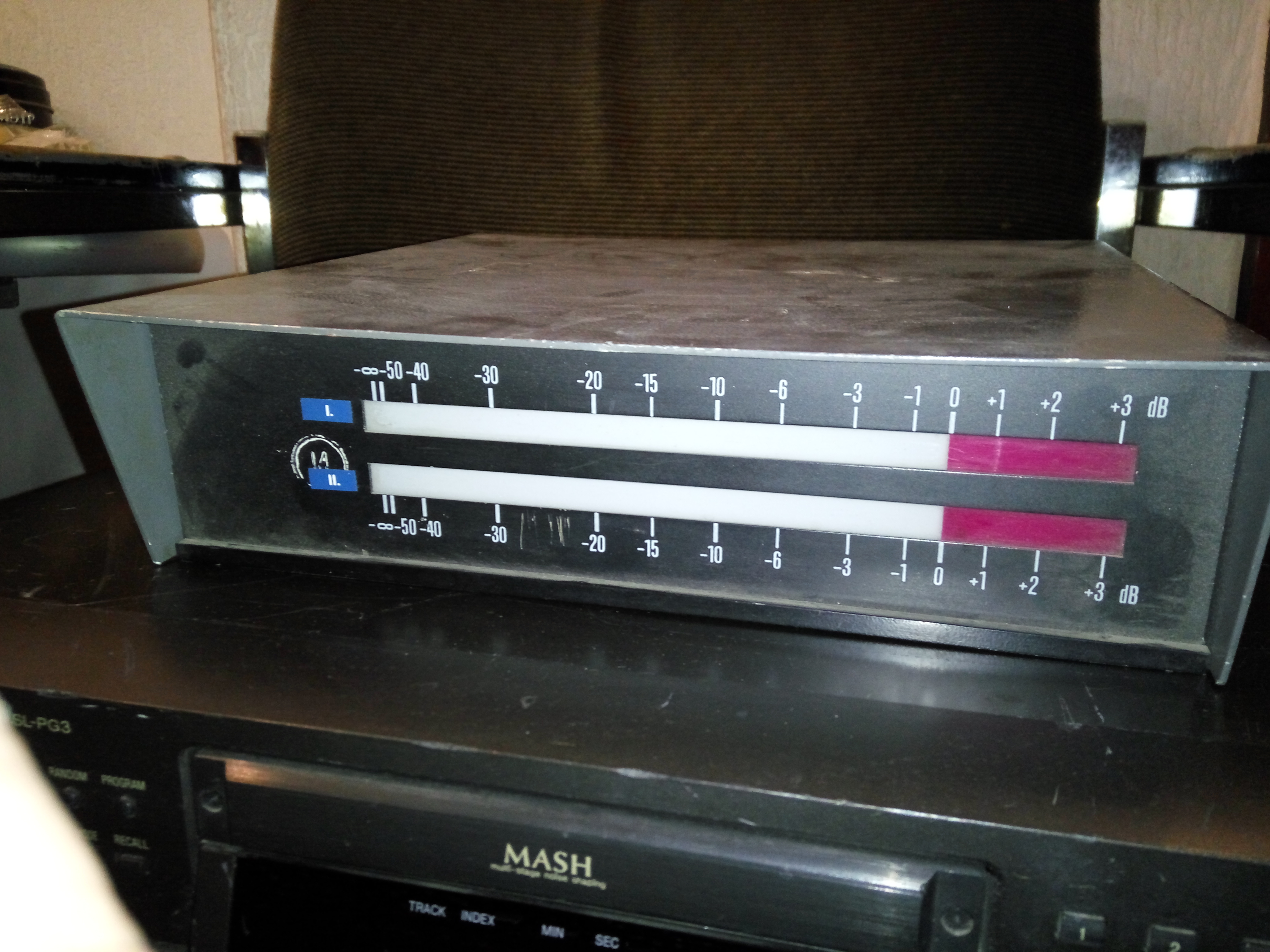

В прошлом году Дядя Миша (Long), любезно подарил мне такую-же штуку.
За что я до сих пор ему премного благодарен.
Очень точный инструмент!
За что я до сих пор ему премного благодарен.
Очень точный инструмент!
Последнее редактирование:

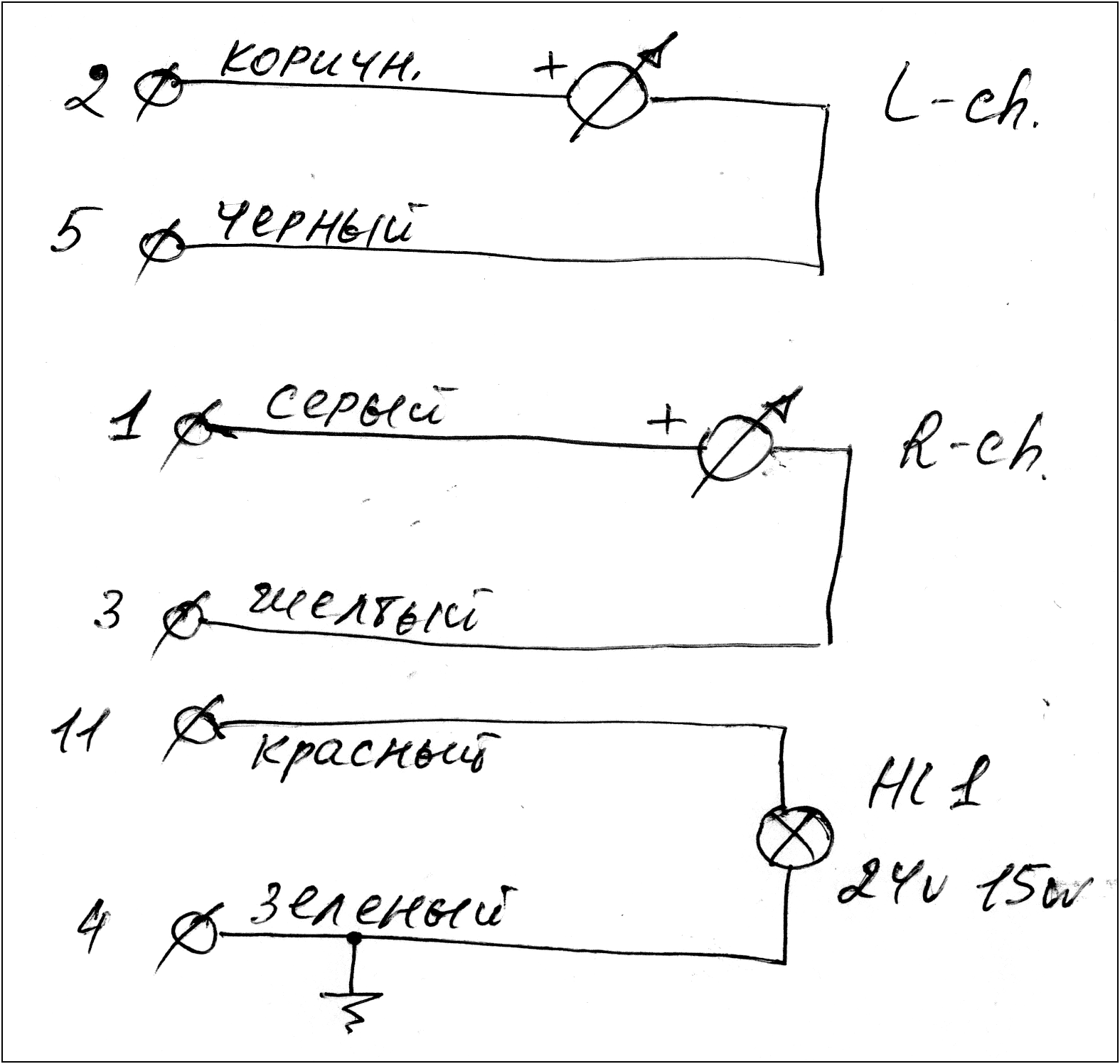

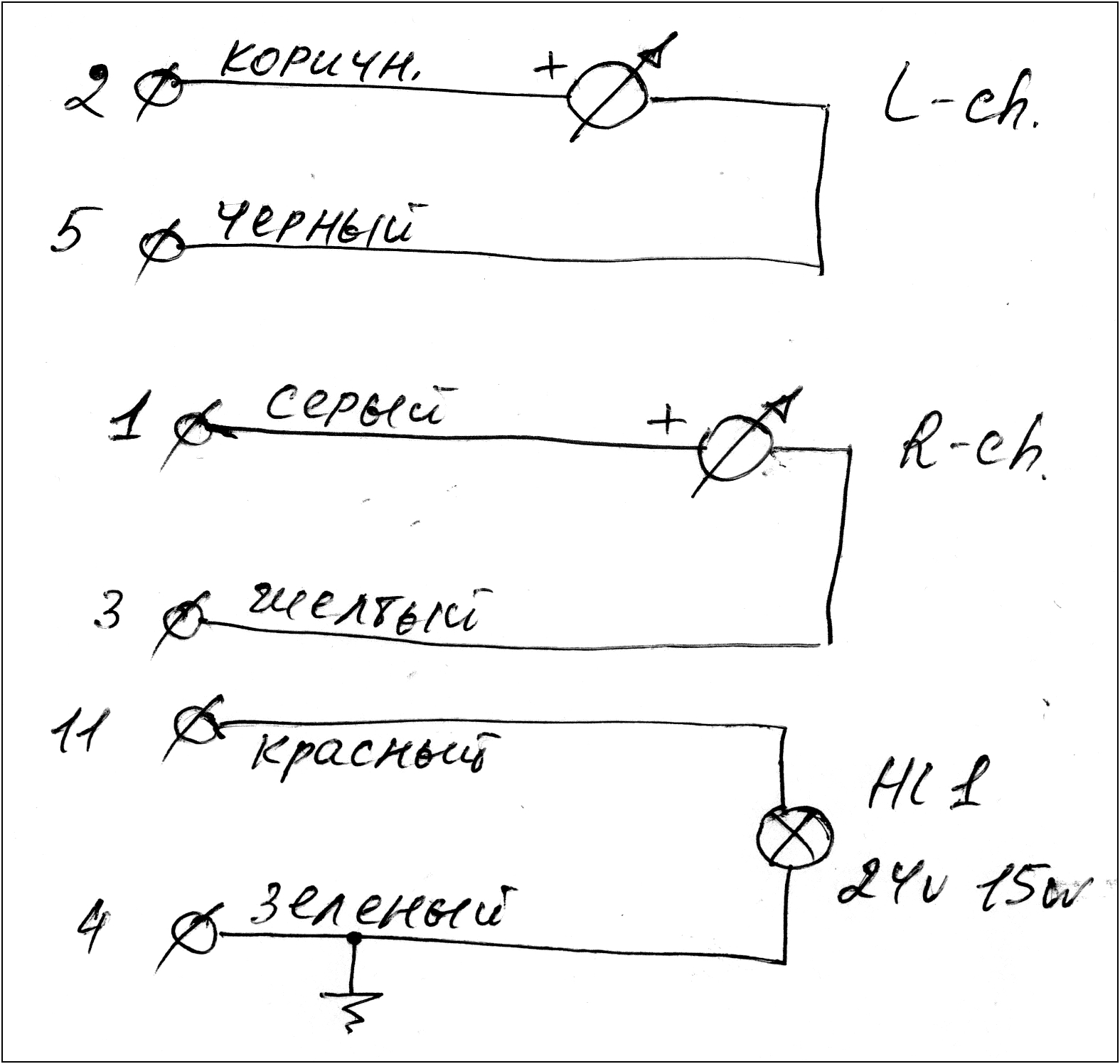

Родная схема подключения вот такая:
ps: возможно у Вас может быть другая расцветка проводов!!!
---------------------------------------------

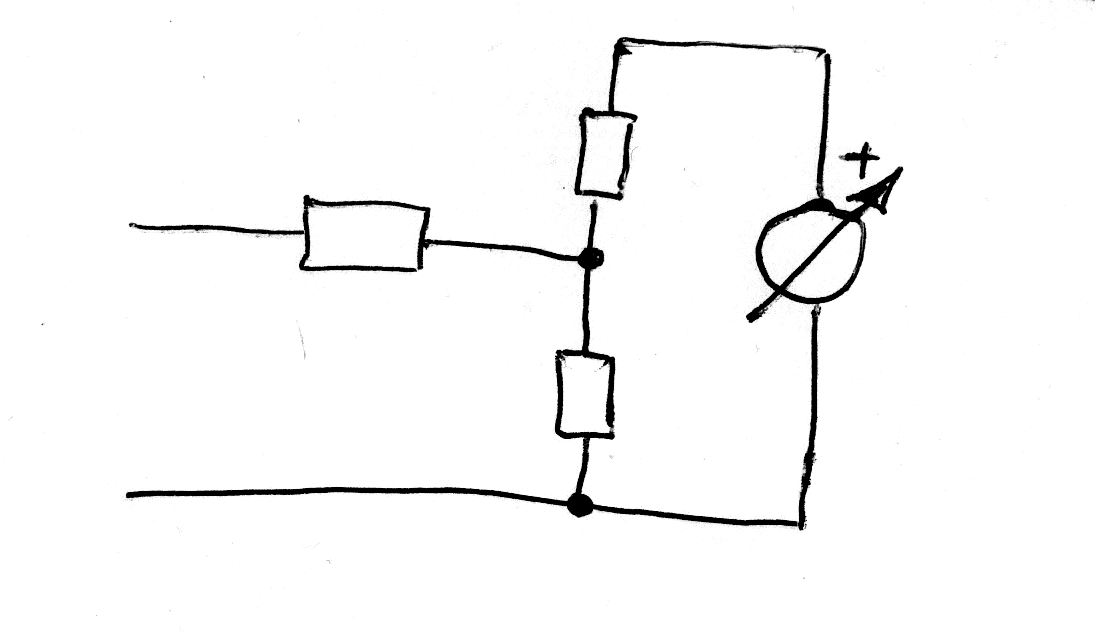

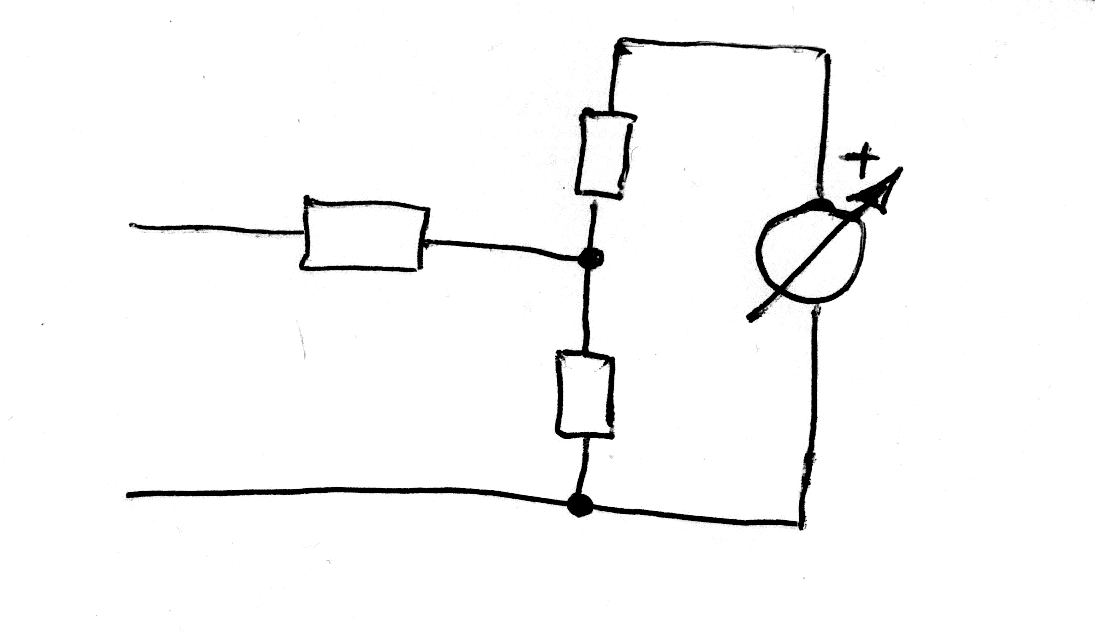

Каждая измерительная головка подключается через шунты (стоят внутри на маленькой плате)
ps: номиналы (сопротивление) шунтов я не замерял!!!
---------------------------------------------
Просто "без ничего" - эта штука работать не будет! Нужен усилитель индикации с детектором.

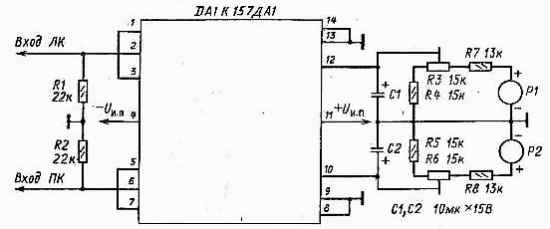

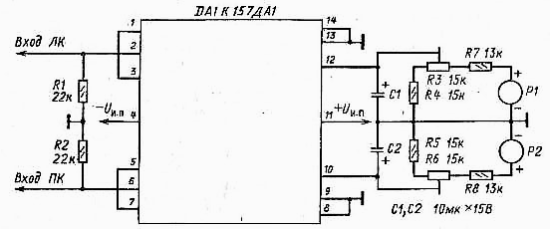

Я исключил все шунты из схемы и собрал простую схемку на К157ДА1.
Предварительно нужно выставить одинаковое смещение луча (крайнее левое положение, где значёк бесконечности) при помощи двух крутилок сзади индикаторного блока.
Возможно ещё придётся покрутить винтик около патрона лампы, что-бы добиться наиболее равномерного свечения луча (зайчика) на левом и правом канале.
Если фокусировка луча в щелевом обьективе не сбита, то лучше туда не лазить!
Далее следует только точная юстировка (R3 и R6 на схеме) по 0 dB (775 mV) на частотах 400 и 1000 Hz.
Последнее редактирование:
Где-то через недельку уже работал! И до сих пор трудится! Вещь!
Как буду на студии - сделаю фотки или видео.
ps: Сейчас у меня творческое затишье и я там не появляюсь.
У нас такой продают за 700 рублей. Только сам индюк, без усилителя. Вот думаю: купить что ли для СТМа...

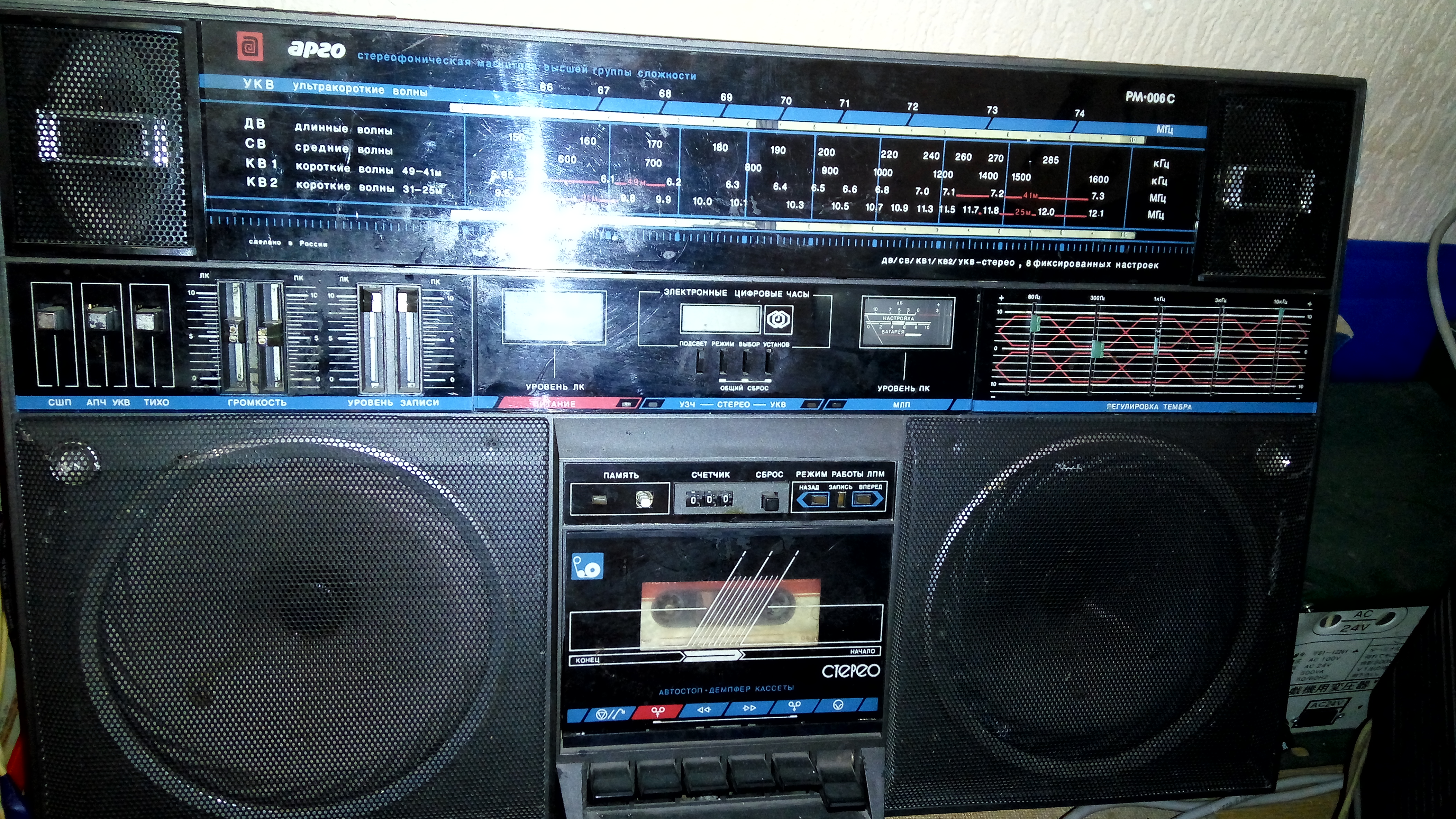

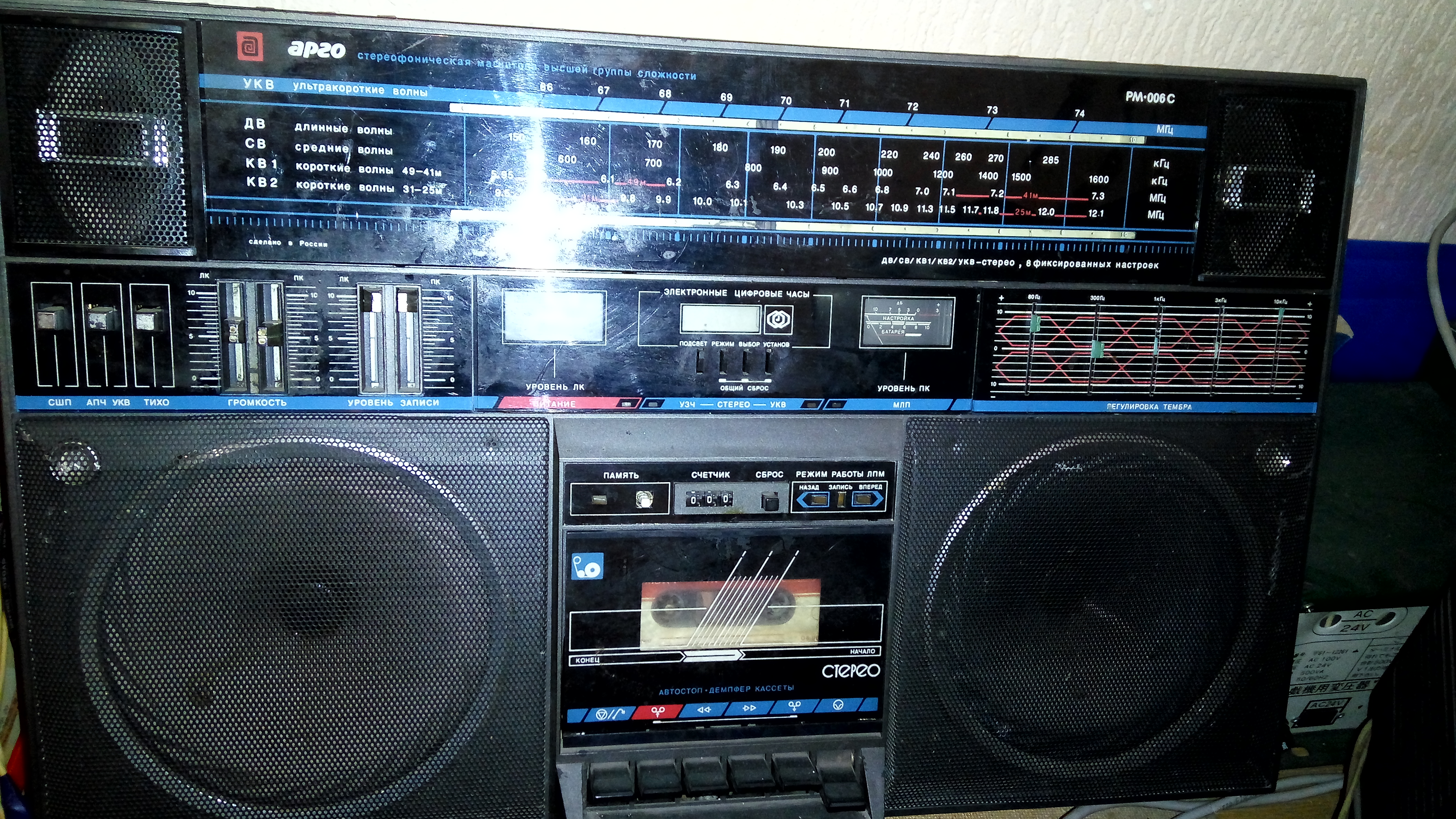

Спасибо! На вид он очень даже не отрепанный - должно все работать))))... Схему соберу и опробую в деле)))) интересно, подойдет плата детектора от кассетника? Вот такого ...
Вложения
Последнее редактирование:
1. Пойти может и пойдёт, но зачем гробить аппарат?
2. Схема индикации там собрана на общей плате и отдельно её "не выдрать".
3. Микросхема К157ДА1 стоит 12...20 руб / ведро
Поддержу камрада @Ashap, не стоит гробить аппарат. Тем более Арго. Если он не представляет ценности, то лучше продать кому-нибудь, а микросхемы, собственно как и другие детали, сейчас в изобилии присутствуют в магазинах
Я Этот аппарат Арго восстановил, слушал на работе через аукс, а один Урод на работе взял и выдрал оттуда кнопки приемника пока я в отпуске был. Тупой оленидзэ, что ещё говорить. Теперь там кроме аукса нихрена не работает а был весь как новый....

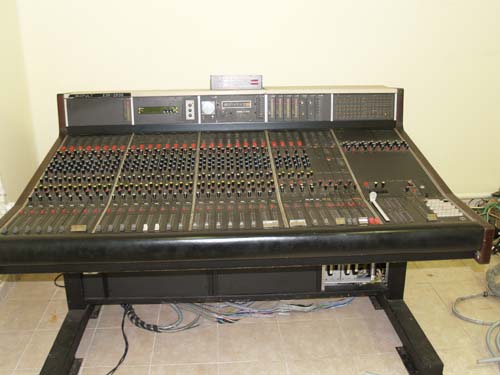

Точно, Тесла! Пульт у нас был совсем небольшой, каналов на восемь. Размером, как 610STM примерно......
Я поставил в свой светодиоды, но подключать не к чему - лежит, ждёт.
Их видимо, по стране, как и всего остального винтажа советского, море - Биги, вермоны, СТМы, теслы, гефели, октавы и Ломо......
Пульт у нас был совсем небольшой, каналов на восемь. Размером, как 610STM примерно......Я поставил в свой светодиоды, но подключать не к чему - лежит, ждёт.
Их видимо, по стране, как и всего остального винтажа советского, море - Биги, вермоны, СТМы, теслы, гефели, октавы и Ломо......
Я бы ему за это нахрен руки выдрал!
Не твоё - не трогай. Что ж за люди-то, мать их так и растак! Нафига ему эти кнопки понадобились?
А я бы вручил ему сей майфун и поздравил-бы с покупкой
А если непонимает - в печень!
быдло обыкновенное, от мира электрики...решил, что что то из них смастерит. А в итоге угробил всю секцию... Такие вот "спецы" работают в солидных компаниях Питера...Я бы ему за это нахрен руки выдрал!
