Не включается Moog Slim Phatty

[Cramp]

Друзья,
перестал включаться Moog Slim Phatty.
Сначала подумал на кабель питания, поменял - результат тот же.
Какого либо запаха явного, чтобы что то сгорело не чую.
Гарантия на аппарат закончилась.
Вот думаю может разобрать, может есть внутри предохранитель.
Может кто разбирал аппарат?



[papaZooZoo]

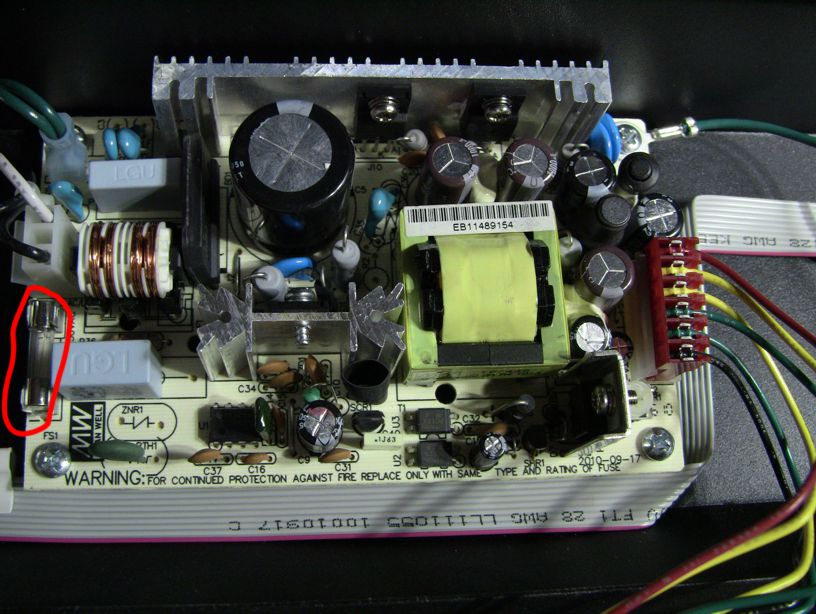

Спокойно открываем, на картинке красным обвел искомый предохранитель



[Acort]

Меняем предохранитель, думаем о причинах перегорания, покупаем стабилизатор напряжения
[DOUBLEPOST=1450537084,1450537008][/DOUBLEPOST]Ну мало ли.. Вдруг другие девайсы (не дай Бог) перестанут включаться.



[Cramp]

спасибо, проверю предохранитель
[DOUBLEPOST=1450616633,1450616432][/DOUBLEPOST]у меня стоит в реке BSP-1015 дистрибьютор сетевого питания от Digilab со встроенным RFI фильтром, который защищает подключенные приборы от высокочастотных помех в сети и импульсных перенапряжений. по крайней мере так объявлено производителем.
за совет спасибо
[DOUBLEPOST=1451205911][/DOUBLEPOST]дело оказалось не в предохранителе, а в самом блоке питания, дальше его питалово не идет.
есть у кого в доступности схема блока питания для Moog Slim Phatty?
у меня есть подозрение что сгорел один элемент, но лучше проверить схемой
[DOUBLEPOST=1452278465][/DOUBLEPOST]

Спокойно открываем, на картинке красным обвел искомый предохранитель

Посмотреть вложение 108552

а можно где то официально найти схему блока питания? весь гугль перерыл
похоже накрылся транзистор, но схема нужна для более точного ответа



[papaZooZoo]

Схем в свободном доступе нет, поэтому тестер в руки и от предохранителя вперед!



[Acort]

@Cramp, посмотри на электролиты, нет ли вздувшихся / взорвавшихся.
