Будет ли шуметь самодельный RCA свитч?

[BaHo]

Товарищи, дайте опытную рекомендацию.

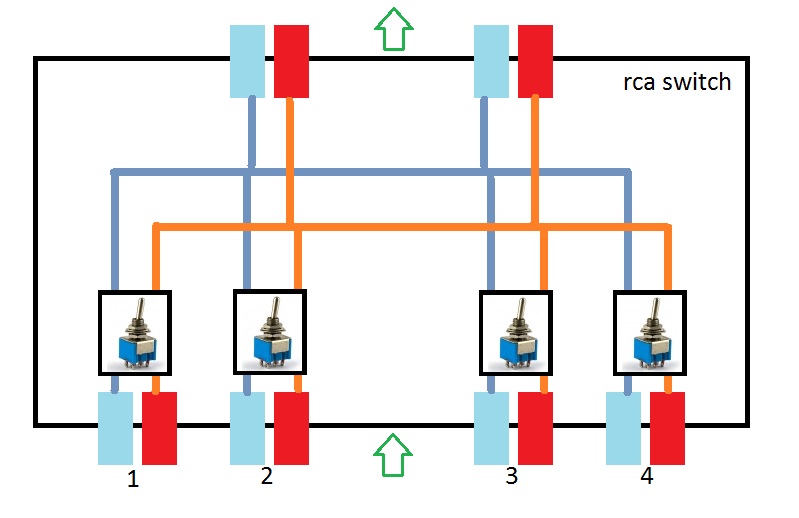

Хочу сделать такую штуку (см. рисунок) - 4 входа/2 выхода RCA, с тумблерами. Не будет ли фонить устройство?
В звуковой карте только один разъем line in, а устройств несколько, приходится перетыкать. Но вопрос дополнительного шума стоит очень остро, если он гарантированно прибавится, смысл делать пропадает т.к. используется микрофон с шумящим преампом, и так край))



[Nuts_]

@BaHo, шум то.. ну если тока тумблеры старые замшелые.
а вот гул это как раз может и быть поскольку он по земляному (корпусному) проводу может шарить.
в этой же схеме вообще как бы земли не видать - если корпус металический то еще ладно
а в пластмассовом это вообще работать не будет



[RockMeister]

Для этих целей используется patchbay http://www.zzounds.com/productreview--NTKNYSSPPL
Не знаю, как будет с шумами - это во многом зависит от конструкции, тумблеров, аккуратности и т.д. Но то, что можно случайно замкнуть выходы источников сигнала - это точно. А последствия могут быть самые разные.



[BaHo]

А как этот патчбэй скоммутировать, чтобы ,например, с шести стерео каналов в один выходило?



[RockMeister]

Никак, для этого нужен микшер или сумматор.
Но в первом сообщении Вы же не хотите, чтобы с шести стереоканалов выходило в один, а хотите попеременно подключать устройств; по одному. Вот для этого патчбэй и нужен. В верхний ряд подключаем выходы устройств. В нижний - входы карты. Короткими кабелями подключаем гнёзда верхнего ряда к гнёздам нижнего.

Спойлер



[Tuvalu]

Да, всё нормально будет с тумблерами, не переживайте. И дешевле будет, и быстрее, чем с перетыканием кабелей - всему своё место. Только, покупайте хорошие тумблеры - не такие голубенькие, как на картинке, а красненькие. Они раза в три дороже (в Киеве), но стоят того. Понятное дело, цвет - не показатель качества, но у нас так выходит, что голубые - плохой Китай, красные - как повезёт, но обычно нормальные. Смотреть надо на цену, точнее, на разницу цен. Обычно у солидных фирм соотношение разница_в_ценах/качество справедливое.



[RockMeister]

Дешевле точно не будет. Патчбэй можно собрать самому за пару часов и потратиться только на джековые гнёзда да подходящую жестянку. И выходы точно замыкаться не будут.



[Nuts_]

я бы сказал - чем здоровше тумблер тем лучьше
в свое время я делал коммутатор на тумблерах древней молели из двух коричневых "микриков" марку не помню щас.



[Tuvalu]

Дешевле точно не будет. Патчбэй можно собрать самому за пару часов и потратиться только на джековые гнёзда да подходящую жестянку

А ещё потратиться на перемычки, которые по-любому, дороже тумблеров. А т.к. ТС явно не имел ввиду рэк, то ещё они будут занимать место на столе, путаться под руками и т.п. А могут ещё в самый неподходящий момент куда-то пропасть.



[RockMeister]

Не могут стоить 4 джека, даже хороших, дороже 4-х тумблеров.



[Acort]

@BaHo, вообще-то так не делают (( Возьмите лучше схему электронной коммутации, типа:



[Tuvalu]

вообще-то так не делают

Ой, да ладно.

Возьмите лучше схему электронной коммутации, типа:

И получите кучу искажений и шумов. А хорошая электронная коммутация будет стоить в десятки раз дороже только по комплектации. Плюс разработка, плюс блок питания, плюс печатные платы и т.п. Зачем делать то, без чего можно легко обойтись?



[Acort]

И получите кучу искажений.

В каком месте?



[digilab2]

я бы сказал - чем здоровше тумблер тем лучьше

-это заблуждение , в данном случае важна не конструкция и размер а материал контактов ( для высококачественных звуковых устройств
должно быть hard gold или au-pd-cu , в крайнем случае сплав латуни с серебром)

в свое время я делал коммутатор на тумблерах древней молели из двух коричневых "микриков"

-в советских микриках была очень хорошая контактная система , контакты либо hard gold либо тоже с серебром

вообще-то так не делают (( Возьмите лучше схему электронной коммутации, типа:

-вот так точно делать не надо , делайте на любых сигнальных реле типа omron g6k , axicom im6, fijutsu ftr b3 или клонов panasonic p12 ( например huagua) у них точно
контакты правильные, как вариант можно купить готовый например на вегалабе ( называется коммутатор входов или т.п)
[DOUBLEPOST=1448546550,1448546196][/DOUBLEPOST]

В каком месте?

-очевидно на выходе , тем более ключи прям так скажем не лучшие , для про- электроники у которой питание как правило +-15в , бытовуха
не катит , можно ставить ключи только расчитанные на коммутацию +-15в ( серии adg у ad , dg у vishay и т.п), а они стоят раза в три поболе чем набор релюшек



[Tuvalu]

Не могут стоить 4 джека, даже хороших, дороже 4-х тумблеров.

У нас нормальный "красный" тумблер стоит столько же (33 грн), сколько самый дешёвый джек "кто-то там made for Neutruk" - это даже не сам Нойтрик (больше 100 грн). Плюс, кусок кабеля надо купить. Плюс, гнёзда, в которые эти штекеры втыкаются, забыли про них?
[DOUBLEPOST=1448547543,1448546793][/DOUBLEPOST]

Tuvalu сказал(а): ↑
И получите кучу искажений.
В каком месте?

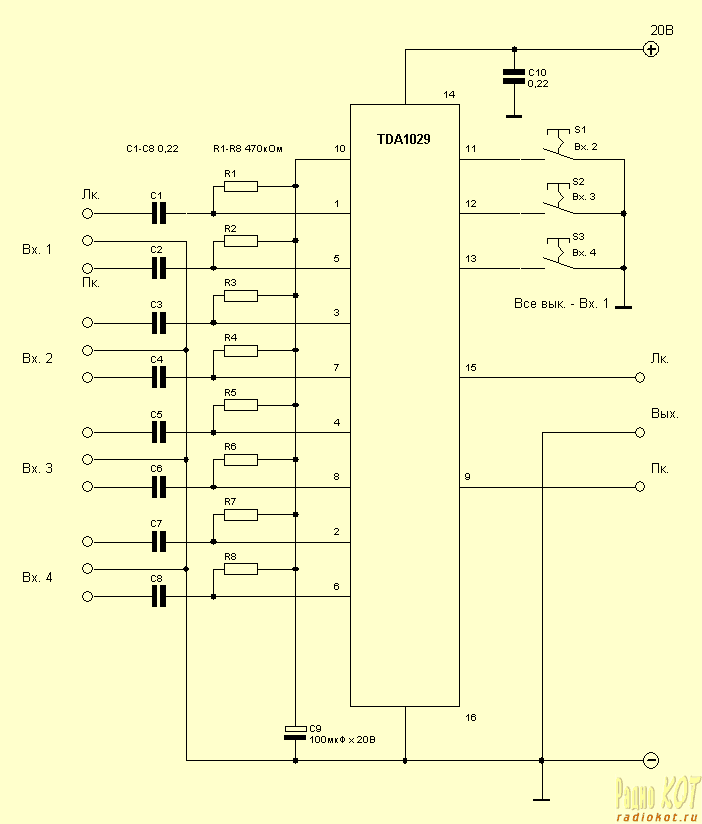

Посмотрите даташит https://www.rcscomponents.kiev.ua/datasheets/TDA1029io.pdf
0,01% - это в десятки раз больше, чем в любом интерфейсе, карточке и т.п. Так это только самые "простые" искажения THD, а что там с IMD и т.п. - вообще непонятно. Точнее, всё понятно - ранний Хи-Фи, не более.



[dreamlab]

На голубеньких переключателях контакты для пайки посеребреные.. Чуть коснулся паяльником - уже залужено. Но вот какой косяк: прозваниваешь непаяный - контакт есть. Чуть коснулся, залудил - контакта нет . Так что искать нормальные переключатели. Только сомневаюсь, что они будут стоить по 150 рублей.... В связи с по... обст.... я думаю лучше и быстрее (дороже конечно же) будет собрать патчбей. Имхо..



[digilab2]

Но вот какой косяк: прозваниваешь непаяный - контакт есть. Чуть коснулся, залудил - контакта нет

-с пинцетом паять надо, маломощным паяльником
-они не посеребреные а просто облуженные , посеребренные стоили бы не 150р а дороже
-кстати в вашем случае , лучше поставить обычный галетник на нужное число переключений и направлений



[dreamlab]

-с пинцетом паять надо, маломощным паяльником...

25 ваттный паяльник, при температуре 110 градусов со сплавом Розе пойдет? А то паяем чистым свинцом и самоварным паяльником... Ну почитайте внимательней, что написано.

-кстати в вашем случае , лучше поставить обычный галетник на нужное число переключений и направлений

Кстати случай не мой



[SoulState]

Найдите старый совковый галетник типа от телевизора, или аналог. Я себе на них сделал коммутатрор, всё ок работает, ничё не шумит. Только вот гнёзда купил дешёвые китайские - вот это проблема. Они через некоторое непродолжительное время расшатались и контакт стал пропадать. Лучше на нойтрики разориться.



[digilab2]

Кстати случай не мой

-ну да в вашем случае , нужно два галетника , один переключает входы, другой выходы



[dreamlab]

-ну да в вашем случае , нужно два галетника , один переключает входы, другой выходы

Это тоже не мой случай Мне не нужна ни распределительная коробка ни патчбэй. Может это у другогоданный случай?



[BaHo]

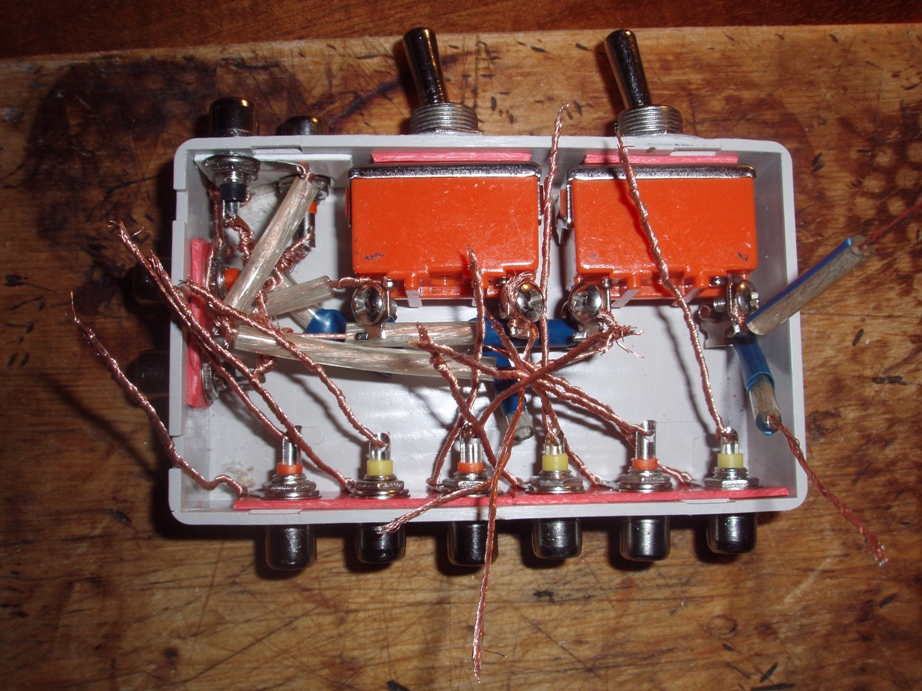

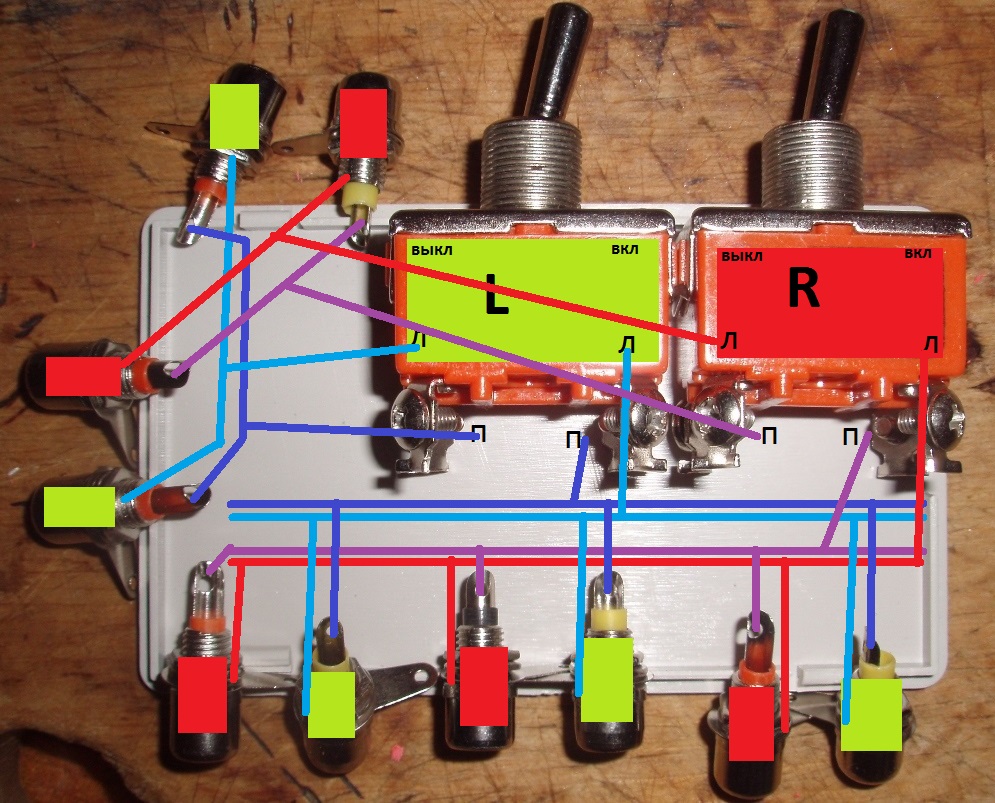

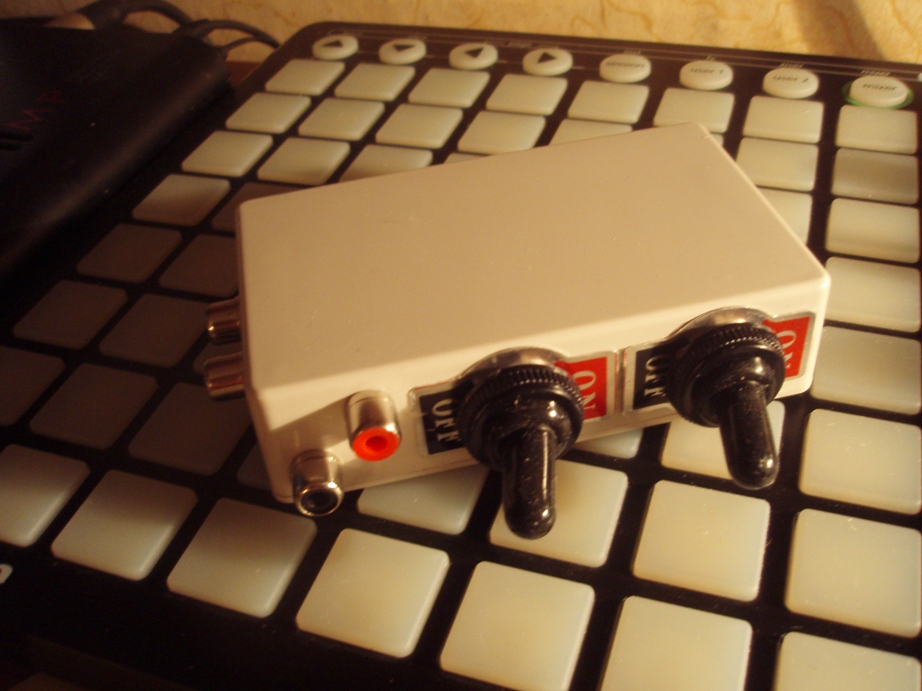

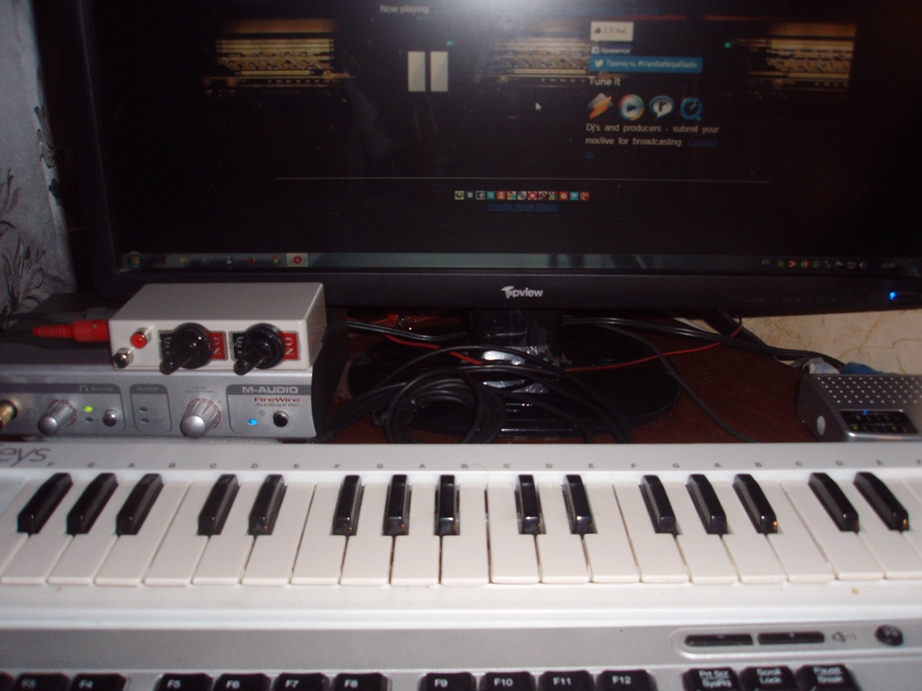

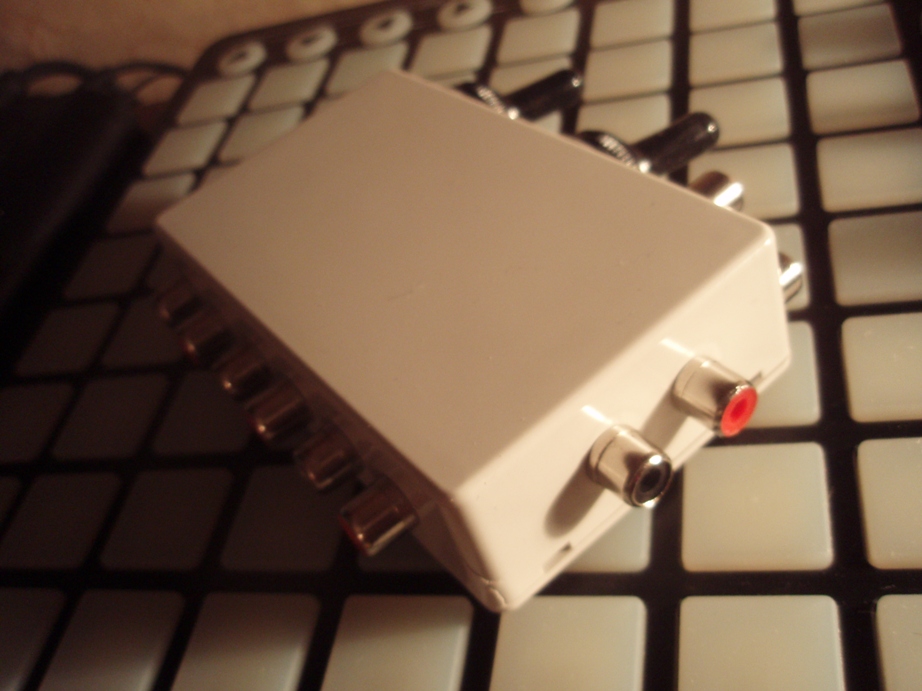

В общем, собрал. Вообще не фонит, никаких лишних шумов не добавилось. Внутри фарш и ад, но я по другому не умею собирать
Конструкцию немного упростил. Тумблеры поставил на отключение 3х не основных входов, а прямоток для микрофона)



[digilab2]

-да нутрь впечатляет хотя если фона нет , то и замечательно



[sunet]

Кстати запаял кучу "голубеньких" тумблеров (наверно пару сотен) в разных звуковых приборах и ни разу ничего не произошло и никаких капризов не наблюдается...

А галетник в данном применении был бы самым удобным.



[digilab2]

А галетник в данном применении был бы самым удобным.

-так оно и есть, но хорошие галетники дороги, релейный коммутатор с любым управлением получается дешевле , надежней, по качеству лучше



[sunet]

релейный коммутатор с любым управлением получается дешевле

Именно релейные я лет 5 делал серийно...надоело...



[Tuvalu]

Кстати запаял кучу "голубеньких" тумблеров (наверно пару сотен) в разных звуковых приборах и ни разу ничего не произошло и никаких капризов не наблюдается...

Вообще-то, я различаю 3 разновидности "голубеньких" тумблеров.
1) Первые появились в Киеве в начале...середине 90-х. У них были хромированные(!) хорошо отполированые ручки, на корпусе надпись "Japan". Очень качественные - как хорошие "красненькие".
2) "Обычные" "голубенькие" - брака и отказов мало, навскидку - 2-3 %. В несколько раз дешевле "красненьких".
3) Очень плохие - тёмно-голубые, скорее, синие. 50% брака. Крайне ублюдочные.



[sunet]

"Обычные" "голубенькие" - брака и отказов мало,

Мне попадались именно голубые а не синие. Вроде этих - http://www.aliexpress.com/item/New-..._78_77_80,searchweb201644_0,searchweb201560_6

Кстати красные у нас стоили почти столько же.



[digilab2]

Вообще-то, я различаю 3 разновидности "голубеньких" тумблеров.

-их не надо различать , надо сразу смотреть материал контактов , он указан в описании, если не указан это
обычная луженка , для звука не годится , мы в преампах до сих пор используем советские пкн - у них конкретно
контакты сплав с серебром - выясняли на заводе , могут сделать и хард золото но надо заказывать 10.000шт
правда цена не намного выше (на 6р)
-в сигнальных релюшках изначально либо хард золото , либо золото-палладий не надо даже голову себе забивать
