Два переключателя отвечают за входной режим. Два вопроса:
1. Что даёт режим, включаемый кнопками MIC и Hi-Z ?
2. Как лучше подключить примочку (Rocktron Banshee) к сабжевому преампу?

P.S. Спасиба гарантирована.
P.P.S. В хитрожопом разделе, чтобы только помощь читать...
P.P.P.S. В живую проверять опасаюсь, чтобы чо-нить не угробить.



[VR.j]

Что даёт режим, включаемый кнопками MIC и Hi-Z ?

Нуу, инструксьон же есть....
1я кнопка - или линия, или мик. (разные входы.)
2я кнопка - или линия, или HI-Z. Опять разные входы.



[sd]

Hi-Z не режим ( в вашем случае), а вход. Примочку в линейный.



[VR.j]

На тему хай-зета и не только : http://rmmedia.ru/threads/69920/
А в вашем случае да, примочку из выхода на amp в линию.



[digilab2]

1. Что даёт режим, включаемый кнопками MIC и Hi-Z ?

-ну да это не режим а вход ( rin=1м) , сам вход- несимметричный джек находится сзади, mic это микрофонный преамп ( вход xlr rin=3k),
lin -это симметричный вход линии ( можно и несимметричный) rin=11к
-регулировка hi-z и lin только выходной громкостью +-20db ( в новых +-12db)
-в случае с примочкой лучше включать в линию ( будет меньше шумов и наводок)



[digilab2]

-так на преампе можно еще подрегулировать громкостью при надобности, а у карты вообщем тоже должна быть регулировка линии( не у всех)



[digilab2]

-там в паспорте кратко есть , и блок схема нарисована , да и на сайте есть тоже



[MAME]

Товарищи сделайте пожалуйста на прослушку запись прибора на простое (без подключенного оборудования) на 25-50-75 процентов громкости.
Лучше бы WAWку чтобы послушать и пощупать шум мне самому
Нужен предуселитель для инструментальных микрофонов
Благодарю



[Arlekin]

25-50-75 процентов громкости

MIC GAIN или OUTPUT LEVEL?

Короче... архив во вложении.
А это сопроводительные картинки:






P.S. Ты хоть расскажи, что ты там услышать собирался и на сколько это твоё желание исполнилось.



[dugdum®]

Без подключенного оборудования никто шум не слушает. Закорачивать вход надо.



[Arlekin]

Без подключенного оборудования

Та о то ж...
Но ему проще дать, чем объяснить, почему нельзя.

Закорачивать вход

Не. Ну не.
Пушшай купит и коротит чо хочет.



[MAME]

MIC GAIN или OUTPUT LEVEL?

Короче... архив во вложении.
А это сопроводительные картинки:

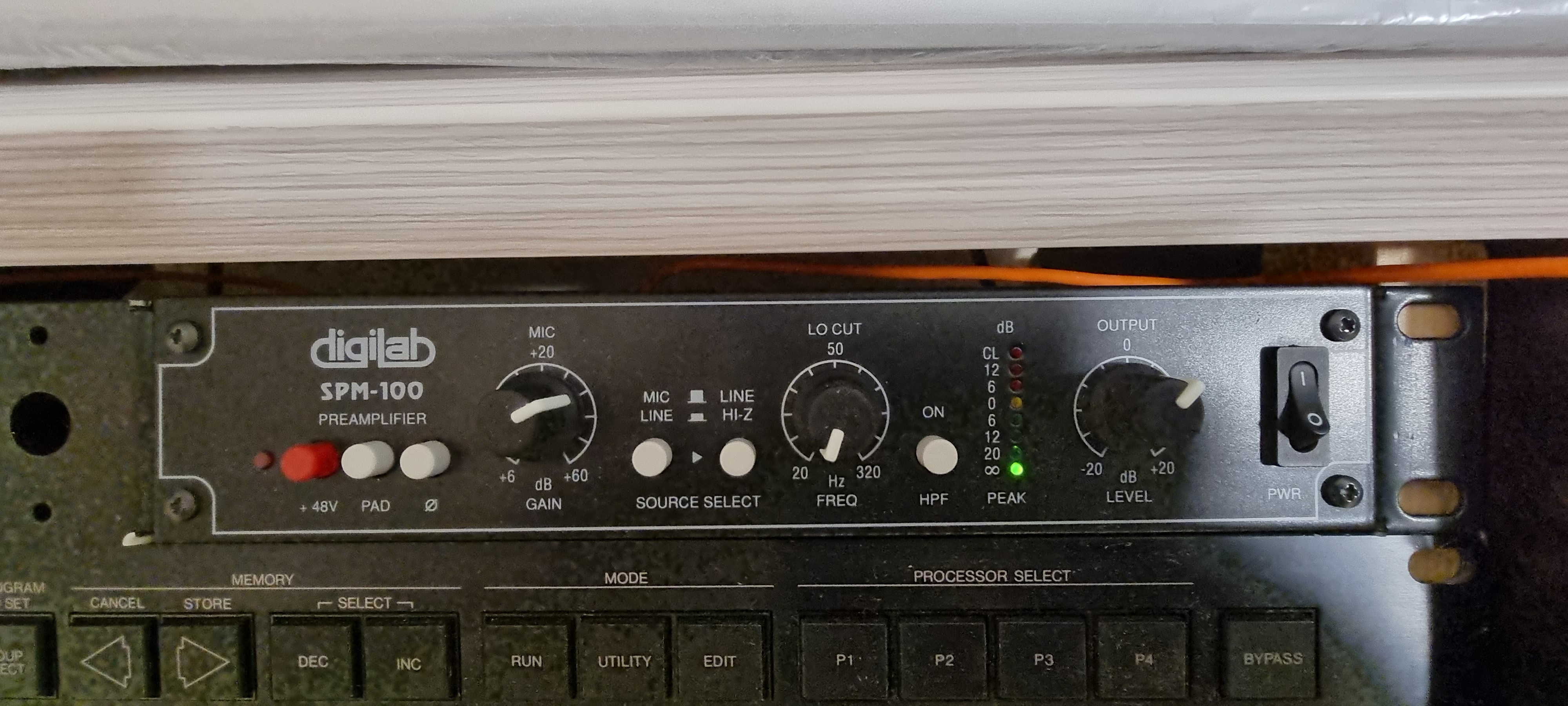

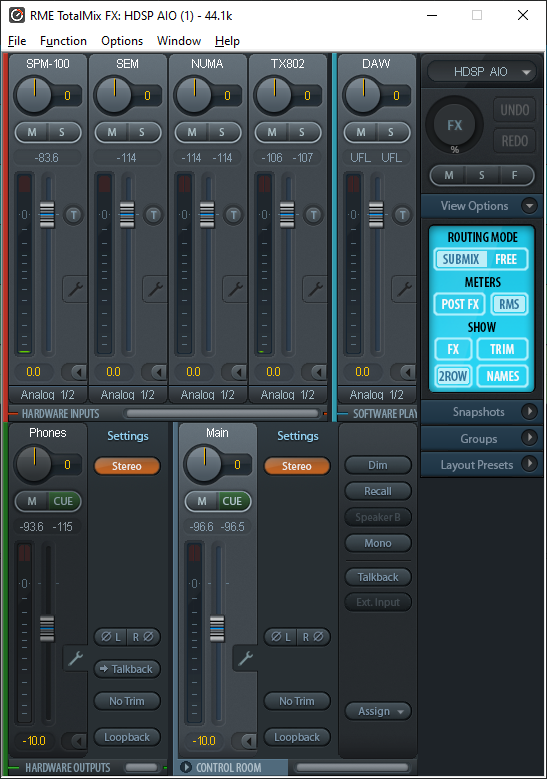

Посмотреть вложение 212455

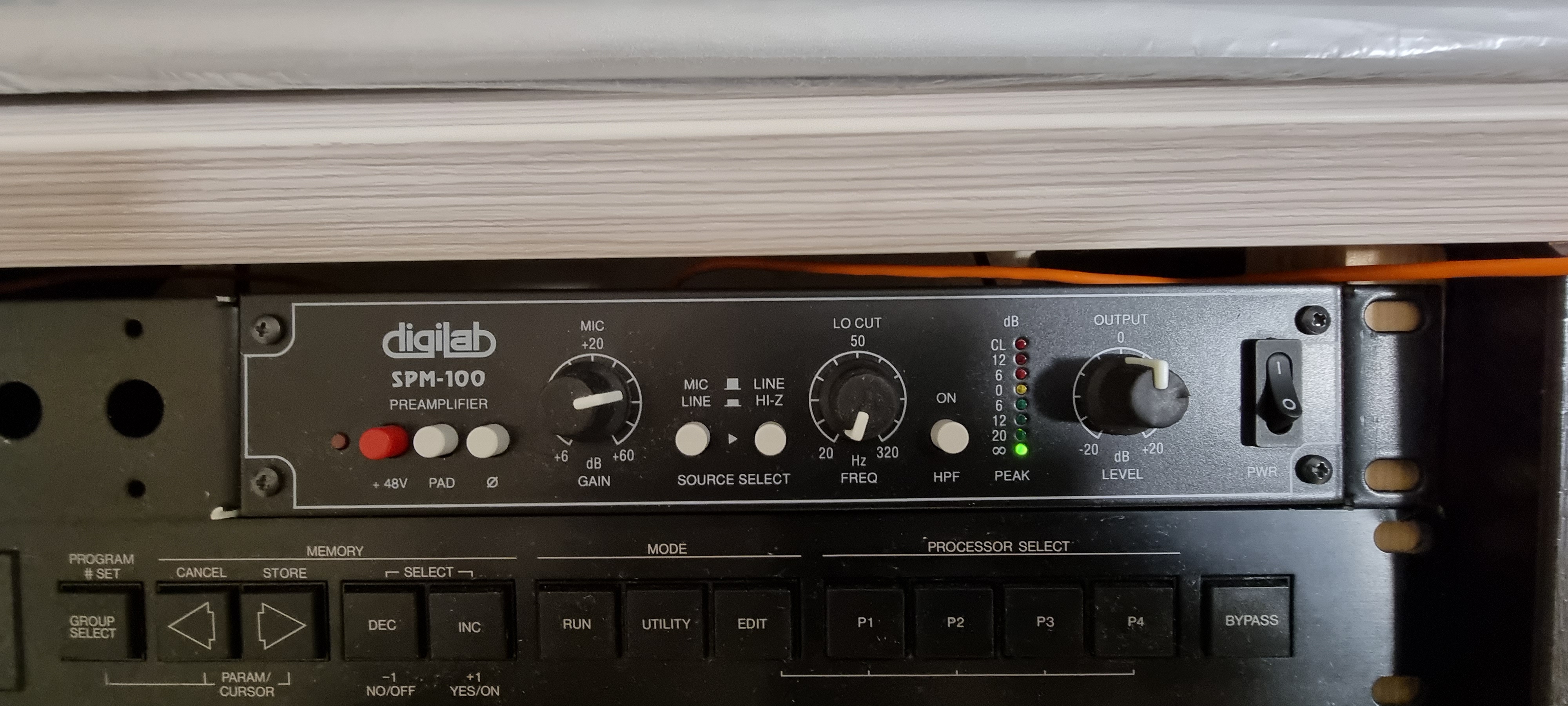

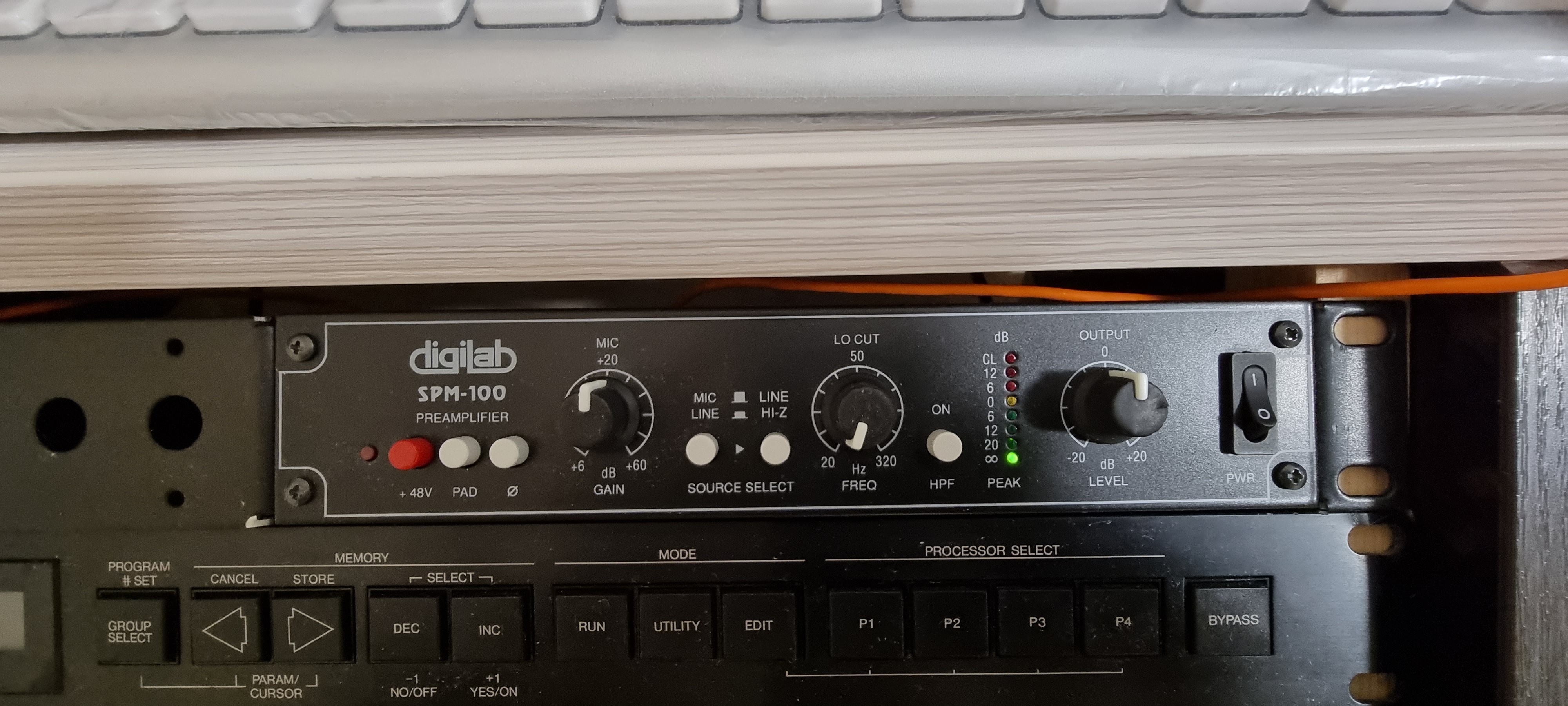

Посмотреть вложение 212449 Посмотреть вложение 212450 Посмотреть вложение 212451

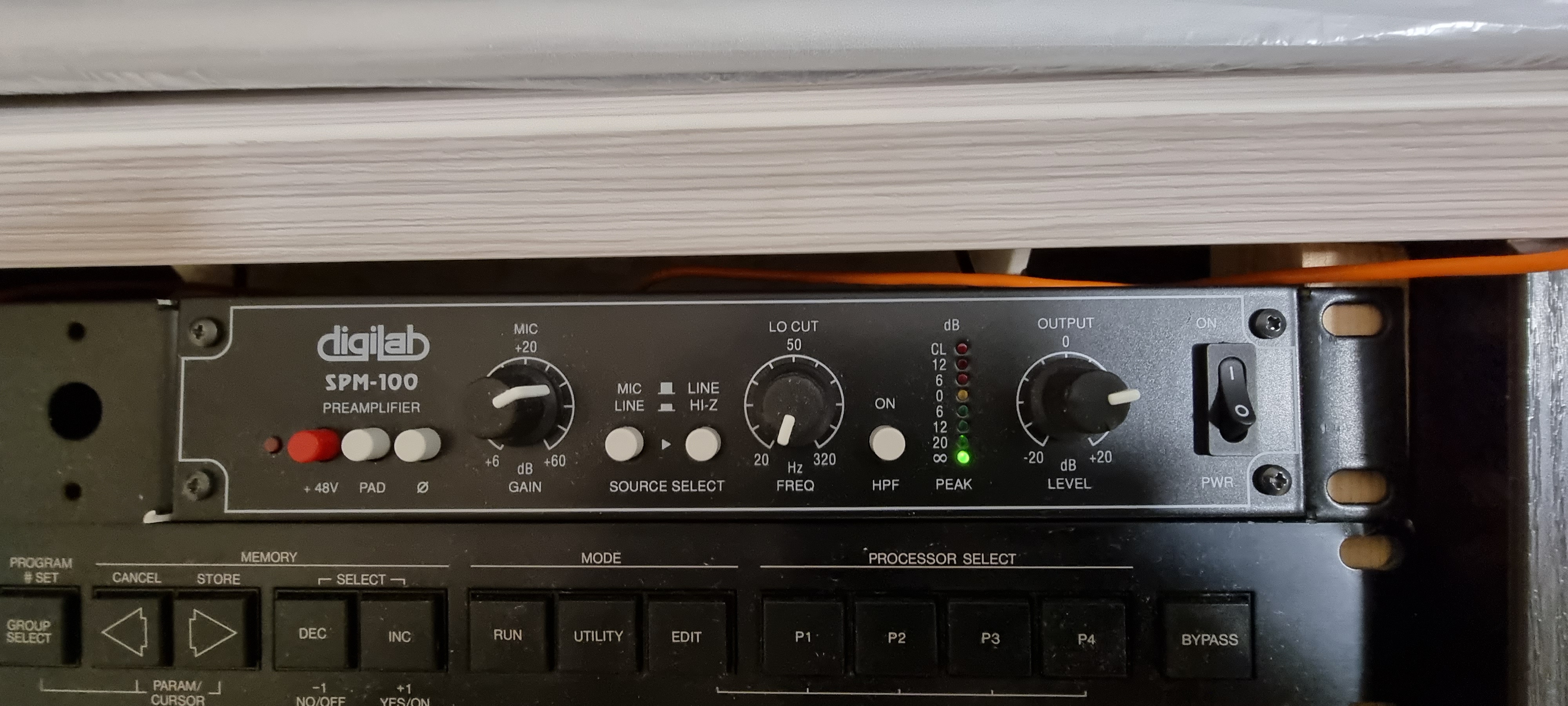

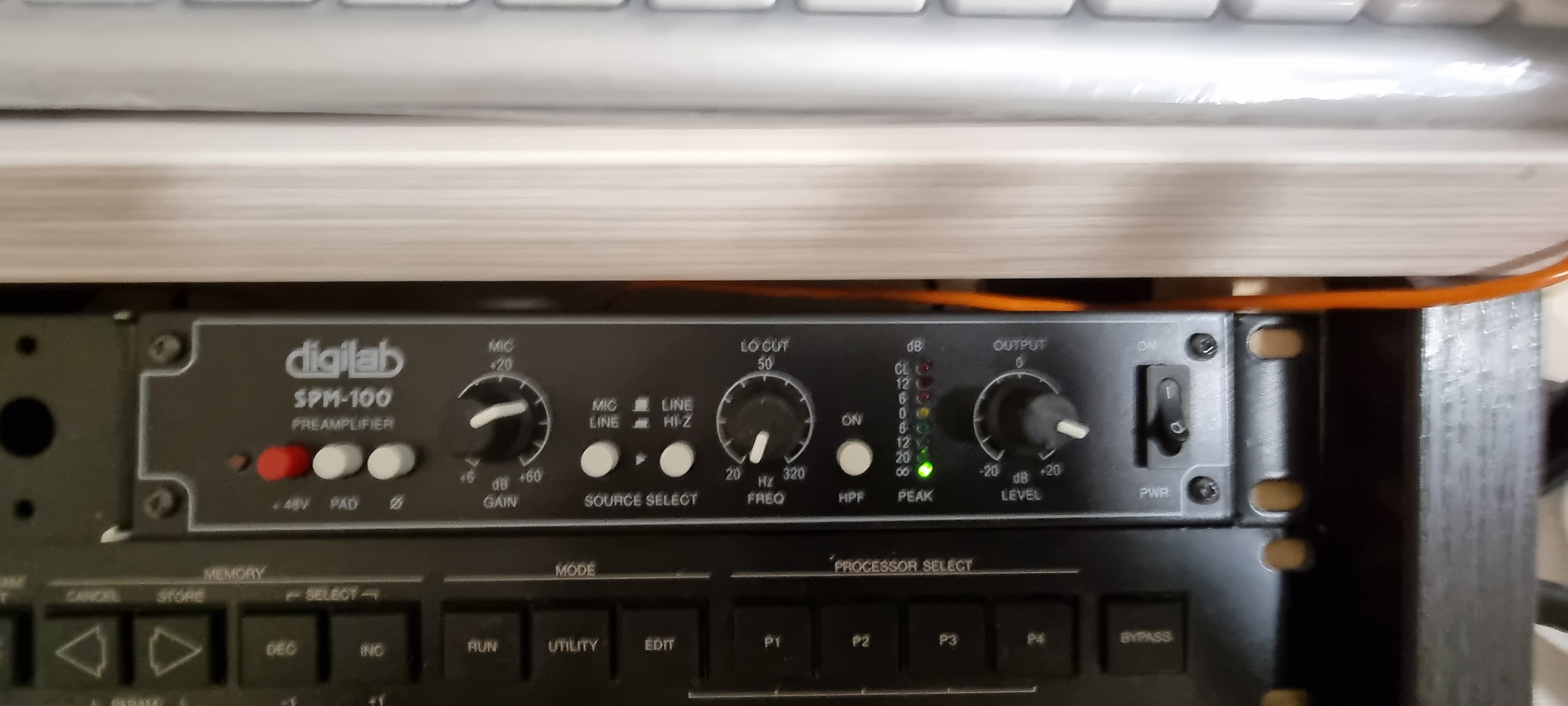

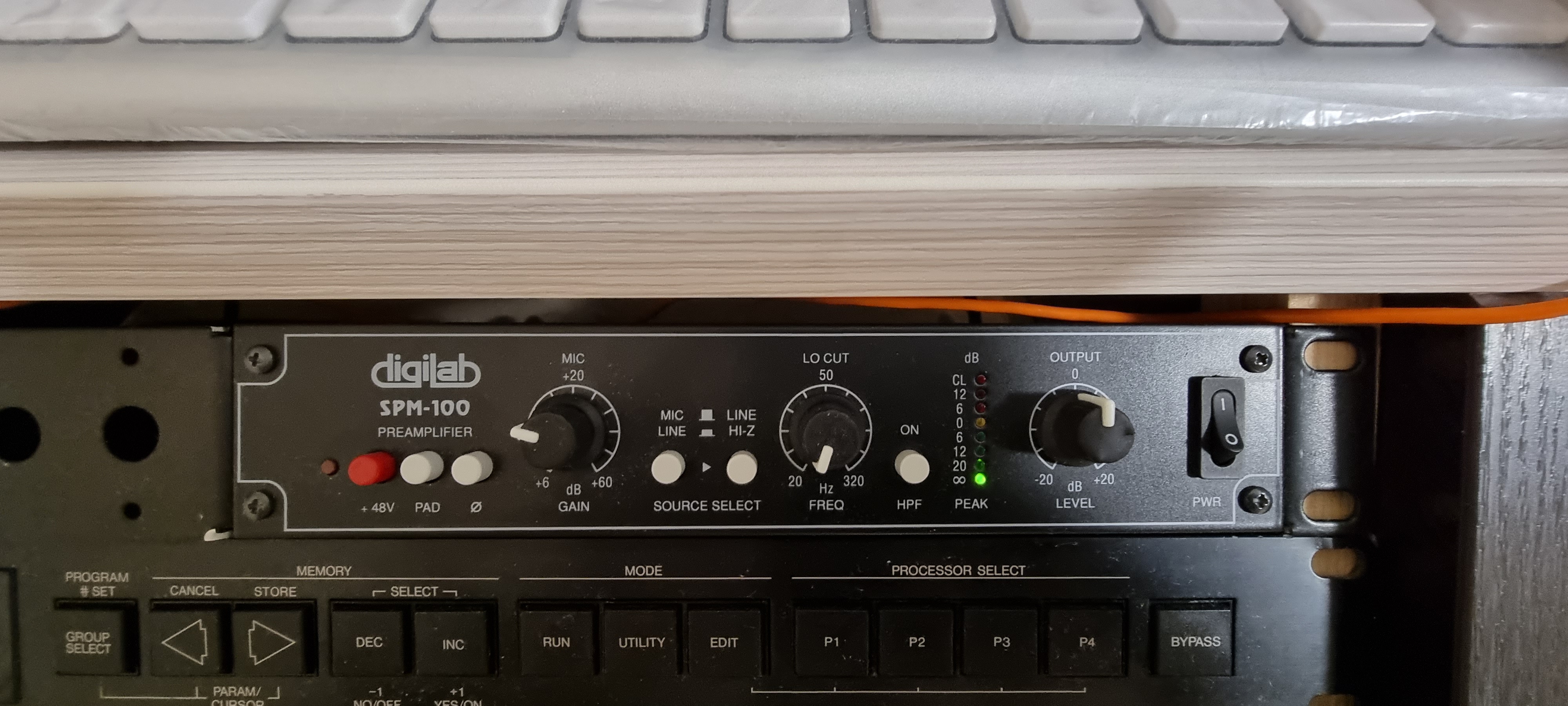

Посмотреть вложение 212452 Посмотреть вложение 212453 Посмотреть вложение 212454

P.S. Ты хоть расскажи, что ты там услышать собирался и на сколько это твоё желание исполнилось.

Спасибо огромнейшее!!!



[MAME]

@digilab2 Здравствуйте!
Есть ли в схеме этого прибора элемент который фильтрует всё что выше 12 кгц.?



[Вовик]

@MAME, отвечу за Юрия - нет, только обрезка низа.



[digilab2]

Есть ли в схеме этого прибора элемент который фильтрует всё что выше 12 кгц.

-не очень понятно зачем ? хотите мыльный и мутный звук? а так противорадиопомеховые фильтры там все как положено , на
входе r-c дальше FB и опять r-c , полоса преампа примерно 300-400кгц , с трансом на входе 200кгц , разделительные емкости
пленка ( тип по хотелкам)



[s_banc]

Подскажите, использовал для гитары пассивный дибокс чтоб развязать землю, убрав этим шумы. Гальваническая развязка так понимаю. Однако он вчера сдох, транс сгорел походу.
Планирую взять SPM100, но там нет такого режима GND-LIFT, может он и без этого убирает все эти шумы?



[Vladimir74]

Транс сгореть в пассивном дибоксе не может при нормальной эксплуатации. Скорее всего где то проводочек отпаялся.



[s_banc]

Транс сгореть в пассивном дибоксе не может при нормальной эксплуатации. Скорее всего где то проводочек отпаялся.

через гитарный преамп играл) экскрементировал)
Хотел "подогреть" сигнал, а подогрел дибокс



[Vladimir74]

Это настолько маловероятно, что практически равно нулю. Представьте: трансформатор это два мотка проволоки на общем магнитопроводе. Какую лютую мощность должен выдавать преамп с линейного выхода, чтобы физически пережечь провод обмотки трансформатора? Напряжение линейного выхода 0,7 вольта. Просто откройте Ваш дибокс и просмотрите, чтобы все провода были на месте и припаяны к разьемам. Либо наоборот, что то замкнуло на землю. Так же тестером можно прозвонить первичную и вторичную обмотки трансформатора, там сопротивление будет порядка нескольких сотен Ом или единиц кОм.



[s_banc]

Это настолько маловероятно, что практически равно нулю. Представьте: трансформатор это два мотка проволоки на общем магнитопроводе. Какую лютую мощность должен выдавать преамп с линейного выхода, чтобы физически пережечь провод обмотки трансформатора? Напряжение линейного выхода 0,7 вольта. Просто откройте Ваш дибокс и просмотрите, чтобы все провода были на месте и припаяны к разьемам. Либо наоборот, что то замкнуло на землю. Так же тестером можно прозвонить первичную и вторичную обмотки трансформатора, там сопротивление будет порядка нескольких сотен Ом или единиц кОм.

хм, вы правы, похоже дорожки от xlr гнезда надломало, ща попробую подпаять



[s_banc]

Это настолько маловероятно, что практически равно нулю. Представьте: трансформатор это два мотка проволоки на общем магнитопроводе. Какую лютую мощность должен выдавать преамп с линейного выхода, чтобы физически пережечь провод обмотки трансформатора? Напряжение линейного выхода 0,7 вольта. Просто откройте Ваш дибокс и просмотрите, чтобы все провода были на месте и припаяны к разьемам. Либо наоборот, что то замкнуло на землю. Так же тестером можно прозвонить первичную и вторичную обмотки трансформатора, там сопротивление будет порядка нескольких сотен Ом или единиц кОм.

Да, всё работает))) Собсно, как я его сломал. Был дибокс Zdirect ART, и я решил посмотреть что там за транс. Ну раскрутил, посмотрел. tfb040ems1 написано. Инфы не нашёл особо. Пожал плечами и закрутил его обратно. Видимо при установке обратно гнездо и надломил) Спасибо, а то уже думу начал думать, положив бороду на кулак)
Но SMP100 всё равно возьму)
