Правильная коммутация- симметрия-несимметрия

[Gerain9]

Коллеги, вопрос навеян чтением "нюэлла- project-студии", глава 3- "согласование".
я правильно понимаю что для коммутации симметрии на патч-панели распаиваем горячий(например красная жила)-tip, холодный(например белая жила)- ring, экран- sleeve.
Для коммутации НЕсимметрии на патч-панели распаиваем сигнальный(например красная жила)-tip, экран с источника на второй провод кабеля(например белая жила)- ring, sleeve- присоединяем оплётку в патч-панели. Со стороны прибора оплётку никуда не подключаем. Или оплётка присоединяется только со стороны источника сигнала? Т.е. если коммутируем ВЫХОД несимметричного прибора то тогда оплетку ко второму контакту присоединяем в разъеме прибора а в патч-панели не присоединяем? Лёгкий хаос в голосе...
Речь о патч-панели"под пайку".



[Long]

-- При использовании "односторонне оторванного" экрана - соединять его с "землёй"
таки лучше со стороны устройства-приёмникак сигнала (попросту - со стороны входа).
А в самом патчбэе лучше не дурить, его сделать по полной симметрии.



[Gerain9]

таки да. Но есть небольшая часть и несимметричного- требующего подключения. Как раз с симметричными подключениями вопросов нет. Патчбэй полностью симметричный.

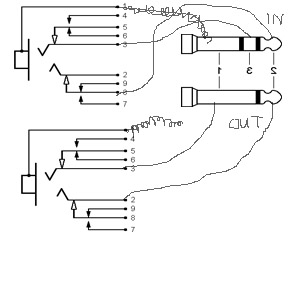

Вот сделал такой детский рисунок. Так правильно?
И если наоборот, подключаем несимметричный вход, то экран припаивать в джеке а в панели оставлять неподключенным?

[DOUBLEPOST=1435792767,1435527356][/DOUBLEPOST]неужели сложный вопрос?



[digilab2]

-на сайте rain есть рекомендации , по любым подключениям ( wiring diagrams) в каком-то аппликатионс , смысл прост- в любом случае
сигнал+ и земля(или -) идет по скрутке , экран соединяется с землей на входе, на выходе оторван ( с моей точки зрения лучше тоже соединить
через резистор 5-10ом)
-сам пэтч-бэй при этом должен быть разведен только симметрично( т.е он считается не прибором, а просто проводом)



[Tuvalu]

-сам пэтч-бэй при этом должен быть разведен только симметрично( т.е он считается не прибором, а просто проводом)

Точно, это святое, всегда так делал.
