Yamaha QY20
При включении на экране надпись Backup Batt. Low!
Мануал QY20E1.pdf на пятой странице под заголовком Data Backup однозначно указывает на то, что без замены батарейки ну никак совсем.

Батарейка промаркирована на 3.6 В и 80 мАч и состоит из трёх частей (я уже разрезал оболочку и посмотрел).
Аналогов в своей деревне не нашёл. Но можно заменить на подходящую по параметрам или собрать из нескольких. Это я так наивно полагаю.

Подскажите пожалуйста, как лучше поступить:
- подобрать одну (какую?), сопоставимую по параметрам
- собирать из нескольких (каких?)?

Спасибо.

*

Есть литиумная CR2032. Прочитал характеристики - 3 В и аж 210 мАч. Вроде вольтаж рядом, но не превышает. А ёмкость больше, чем в два раза.
Подойдёт, как замена?

*

И вот ещё что "беспокоит"...

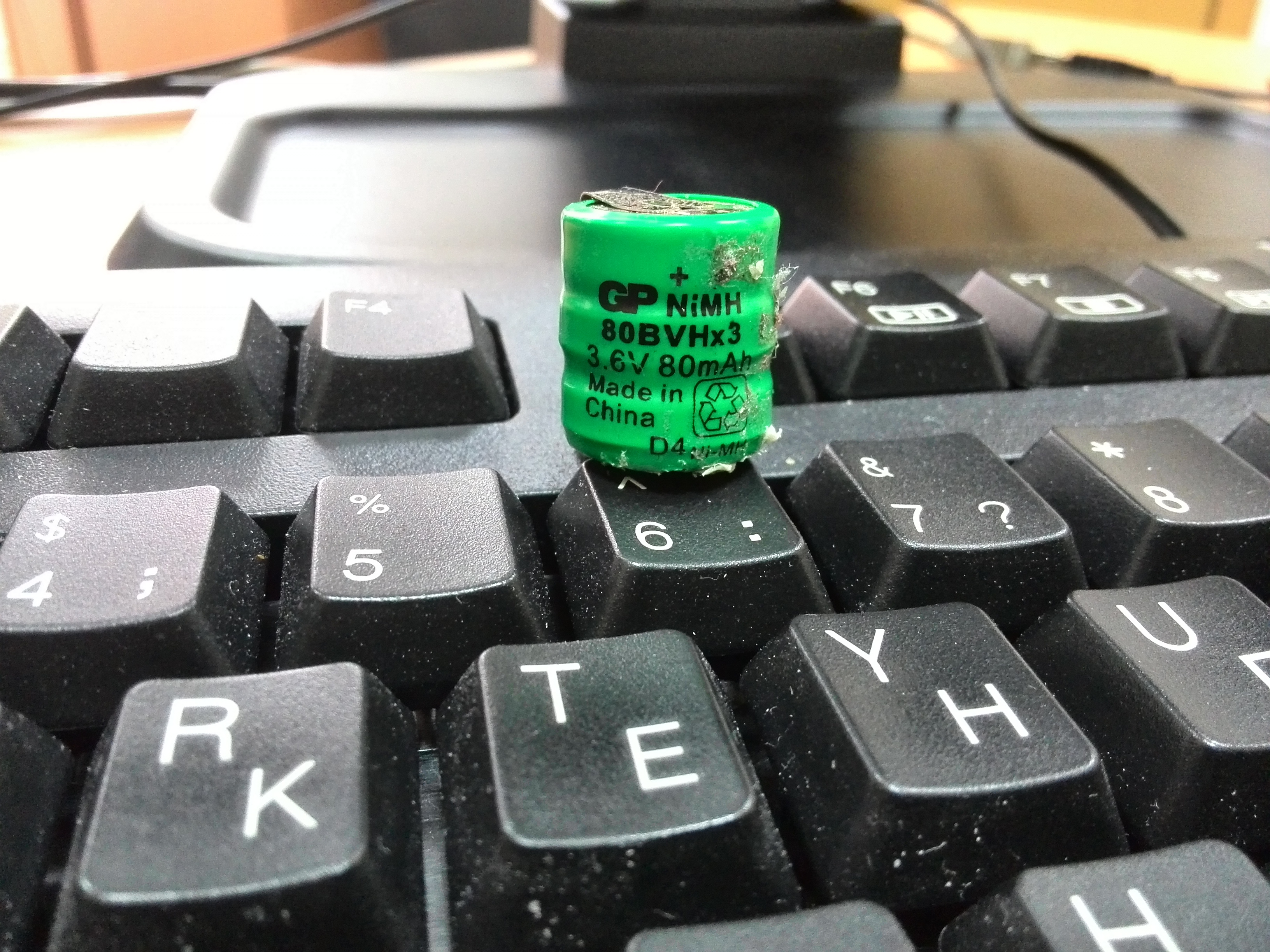

Старая батарейка промаркирована NiMH - это никель-металл-гидридный аккумулятор.
CR2032 - это Lithium MnO2 - литий-диоксид марганцевая.
Этот параметр как-то повлияет на работоспособность?


Вложения

Arlekin написал(а):
Старая батарейка промаркирована NiMH - это никель-металл-гидридный аккумулятор.
CR2032 - это Lithium MnO2 - литий-диоксид марганцевая.
Нажмите для раскрытия...
"Химия" влияет только на ЭДС, т.е. вольтаж.
Например NiMH это 1,2 В/элемент.
Возьмите три любых NiMH, если Вы говорите что там аккумулятор
http://hotline.ua/computer/akkumulyatory-batarejki/18839-18827/?o=1&gclid=CIKo9cbz1MUCFY7MtAodHVsA5g
(по идее там не должно быть аккумулятора, там должна быть просто батарейка)
Какое напряжение на старой, которая сдохла?

@Ivan_k26, кстати, даже без шуток, я уже думал вывести с платы два проводка в отсек для батареек и там разместить полноразмерный аккумулятор.
Но это не правильно. Не кошерно это. Не по феншую.
Устройство нормальное и работает. И оно должно быть таким, как его Yamaha придумала. :-)

  • Like
Реакции: Ivan_k26
Arlekin написал(а):
Нэ лызе.
Нажмите для раскрытия...

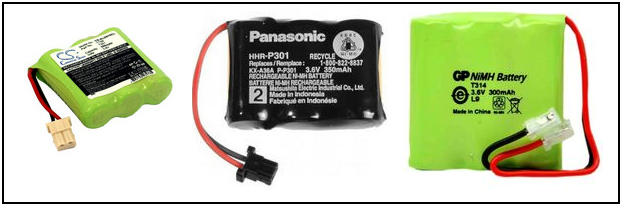

А если такой вариант:

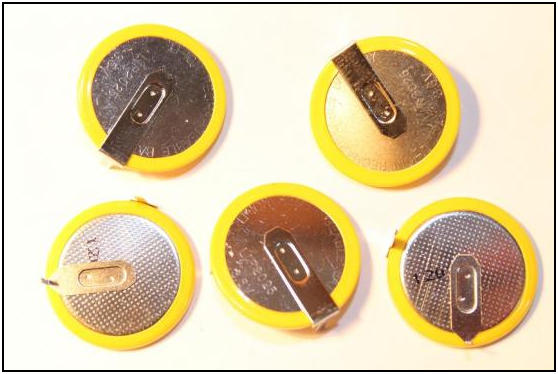

ps: марка - LIR1220, LIR2032, LIR2025 и подобные с надписью: Li-ION Recharge Battery.
Могут быть с другим цветом "кожуры", бывают вообще без "кожуры" :)
Поискать можно в авто-магазах и там где устанавливают "сигналки" на авто.

  • Like
Реакции: Ivan_k26 и Arlekin
Ashap написал(а):
Это аккумулятор - 100 пудов:
Нажмите для раскрытия...
Я кстати в своем панасонике заменил такой на литиевый от мобильника, только пришлось в схему параллельно ему ставить стабилитрон на 4,2 В.
@Arlekin, в вашем случае тоже можно применить литиевый аккумулятор от мобильного телефона, даже почти убитый, важно чтобы напряжение в схеме заряда не превысило 4,2 В.
Если у Вас есть чем замерить напряжение и немного сноровки - то это хороший вариант.

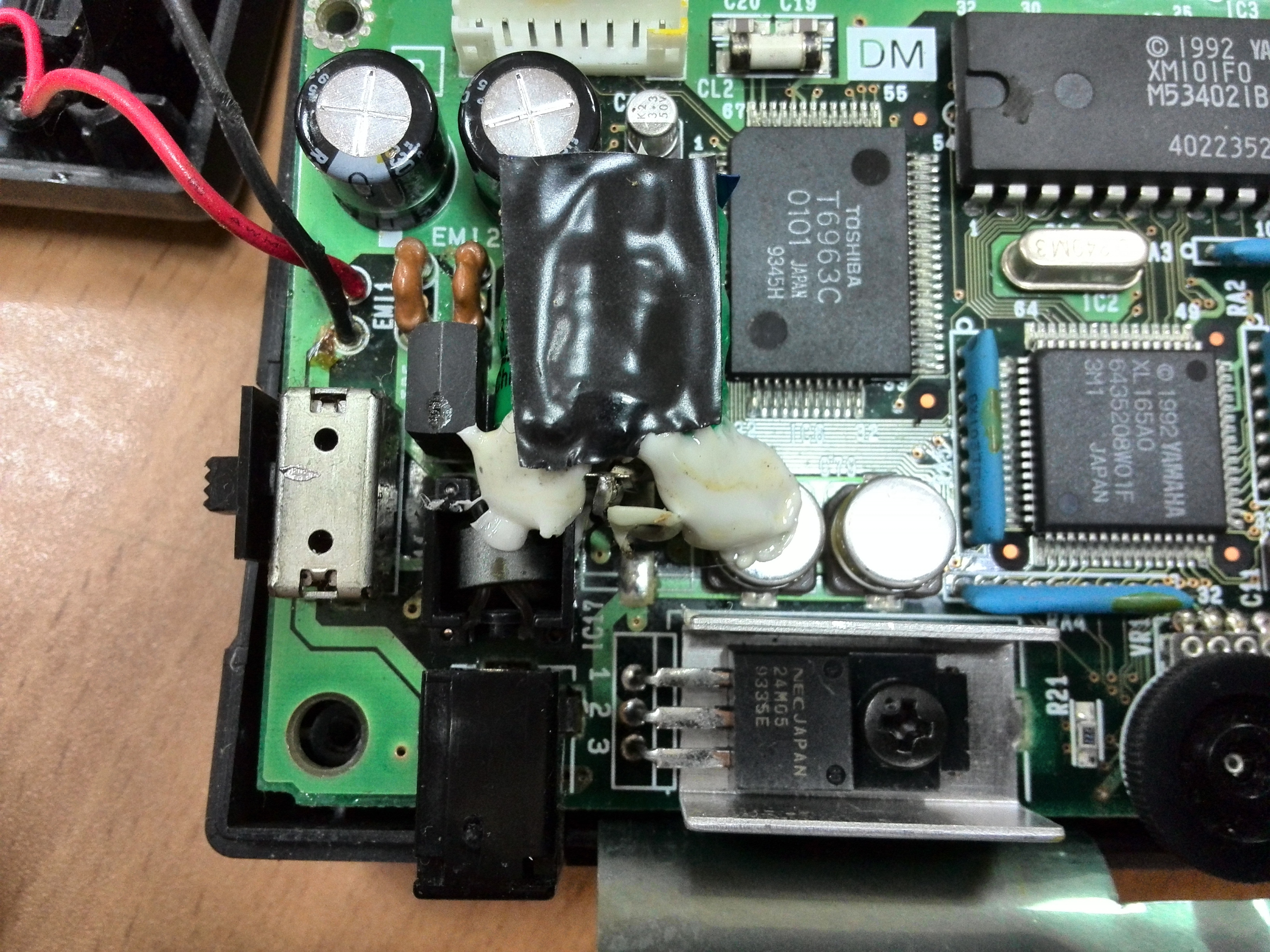

средний вывод не трогать, а к крайним можно просто тонкие проводки припаять.

  • Like
Реакции: Ashap и Ivan_k26
Arlekin написал(а):
@Ivan_k26, кстати, даже без шуток, я уже думал вывести с платы два проводка в отсек для батареек и там разместить полноразмерный аккумулятор.
Но это не правильно. Не кошерно это. Не по феншую.
Устройство нормальное и работает. И оно должно быть таким, как его Yamaha придумала. :)
Нажмите для раскрытия...
Да не, Володь, всё правильно. Если есть возможность, то лучше сохранить аутентичность устройства. Ну или хотя бы обойтись малой кровью. Благо что в электронике это более чем возможно...
... А вот не так давно понадобилось мне две доски ламината заменить на полу. Швырнули с размаха тарелку и на нём, на ламинате то бишь, остались этакие безобразные царапины. Поехал я в магаз за новыми. Нашёл. Цвет один в один, размер тот, а крепление уже другое. Показал продавцу свою доску. Он посмотрел и говорит: "У Вас ламинат со старым креплением, сейчас такой вы уже не найдёте..." Зашибись. А прошёл всего какой-то год... Съездил в другие магазины - то же самое. В общем кончилась эта эпопея перестиланием пола. Попорченные доски были вставлены на те места, где на них стоит мебель. Как-то так... Не знаю почему мне вспомнился этот случай

  • Like
Реакции: Ashap
Arlekin написал(а):
Есть литиумная CR2032. Прочитал характеристики - 3 В и аж 210 мАч. Вроде вольтаж рядом, но не превышает. А ёмкость больше, чем в два раза.
Подойдёт, как замена?
Нажмите для раскрытия...
Нет.
Напряжение на литиевой батарейке 3 В, а на заряженном аккумуляторе почти 4 В. На разряженном 3,6.

  • Like
Реакции: Arlekin
Один доступный кандидат выпал из списка.

Хо-оппа-а-а...


Поиск прокурил до озоновых дыр в интернете. Кто-нибудь знает, где и как удостовериться, что родная батарейка была именно на 3,6 вольта?

Последнее редактирование:
  • Like
Реакции: Ivan_k26
Arlekin написал(а):
где и как удостовериться, что родная батарейка была именно на 3,6 вольта?
Нажмите для раскрытия...
Без мультиметра никак, а ее удостоверение написано на обертке.
Надо найти мультиметр и замерять что на самом деле.
Если напряжение в порядке, то возможны неисправности в цепях заряда этого девайса, т.е. возможно он ее просто недозаряжает или перезаряжает, тогда любой новый аккумулятор постигнет та-же судьба.

  • Like
Реакции: Arlekin
Поставьте на измерение постоянного напряжения (DCV) и предел 20 (у большинства) один щуп к одному, другой к другому выводу.
Напряжение будет на дисплее.

  • Like
Реакции: Arlekin
@Arlekin,
Правильно :)
На самом деле,если устройство нормально работало с той батареей что была на борту, можно смело ставить такую же и не париться. А померла она просто от времени

  • Like
Реакции: Arlekin
И на плате можно пройтись замерить, только мерить с установленной батареей.
На самой батарейке скорее всего будет по нолям.

  • Like
Реакции: Arlekin
7 лет это приличный срок для таких АКБ, можно смело заканчивать измерения и менять на такую же, либо поставить от мобилы.

  • Like
Реакции: Arlekin
Arlekin написал(а):
если нагреется (а она нагреется)
Нажмите для раскрытия...
Да нет, не нагреется.
Там зарядные токи порядка 8 мА, что почти в 100 раз меньше, чем нормальный ток заряда для Li-Pol, Li-Ion АКБ.
Максимум что может быть - это ее раздует со временем, если напряжение заряда будет превышать 4,2 В, начинка таких батарей быстро деградирует при превышении этого порога. Но она будет абсолютно холодной.

  • Like
Реакции: Arlekin
Arlekin написал(а):
Ого... она ж развалит QY20.
Нажмите для раскрытия...
Она же постепенно раздувается, неделями и месяцами.
Просто надо будет через месяц-полгода-год заглянуть туда, если не надулась - то будет работать долго и счастливо ))

  • Like
Реакции: Arlekin
Надо проверить, если это так (а это больше похоже на правду)
razor написал(а):
И это не аккумулятор, а именно батарейка, литиевая, типоразмера CR 1/3 N.
Нажмите для раскрытия...
то этот кандидат
Arlekin написал(а):
Один доступный кандидат выпал из списка.
Нажмите для раскрытия...
подойдет.

  • Like
Реакции: Arlekin
а в мануале же вроде написано Six 1.5V AA size (SUM-3 or R6P) or equivalent alkaline batteries must first be installed in the battery compartment.
Или это не о том?

Люди ! Я вытащил эту батарейку из секвенсера , и теперь не знаю что ставить ! Таких больше нету ! Никто больше в эту тему не влазит ???

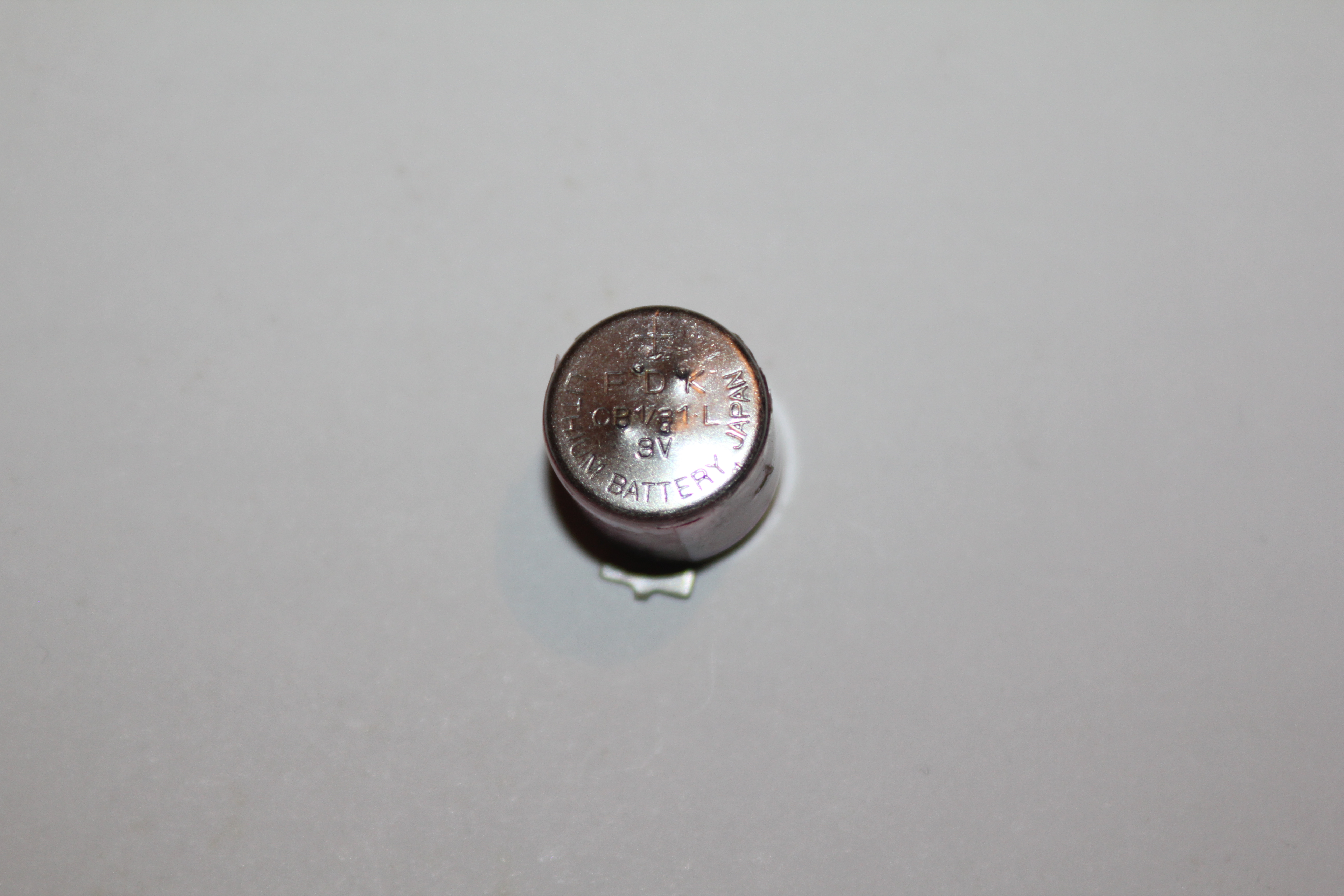

Вот её название - FDK CR1/31L 3v lithium battery

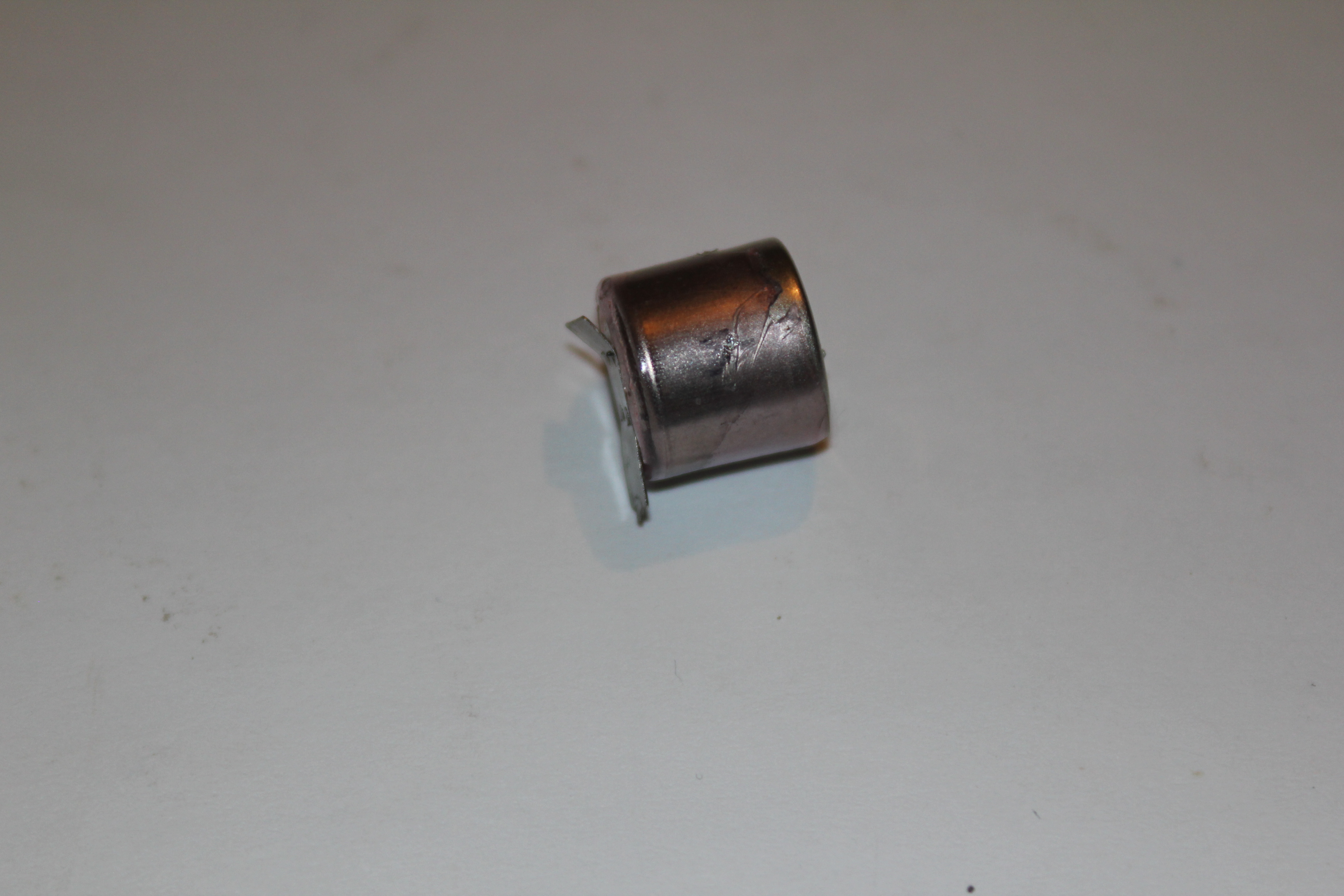

Вот фото

-- Батарейки, точно соответствующей Вашей маркировке - не существует в природе.
Вот сайт FDK c таковыми: http://www.fdk.com/battery/lithium_e/coin_primery/
Вот её PDF : http://www.fdk.com/battery/lithium_e/data_sheet/CR1_3N_spec-sheet.pdf
Современное название - CR1/3N
Плз:
https://www.chipdip.ru/product/cr1-3n-dl1-3n?from=suggest_product
https://www.chipdip.ru/product/varta-61311-cr1-3n?from=suggest_product
https://www.chipdip.ru/product1/8511736243?from=suggest_product

А вообще - можно взять любую на 3 вольта, и парой проводков припаять в нужное место.
