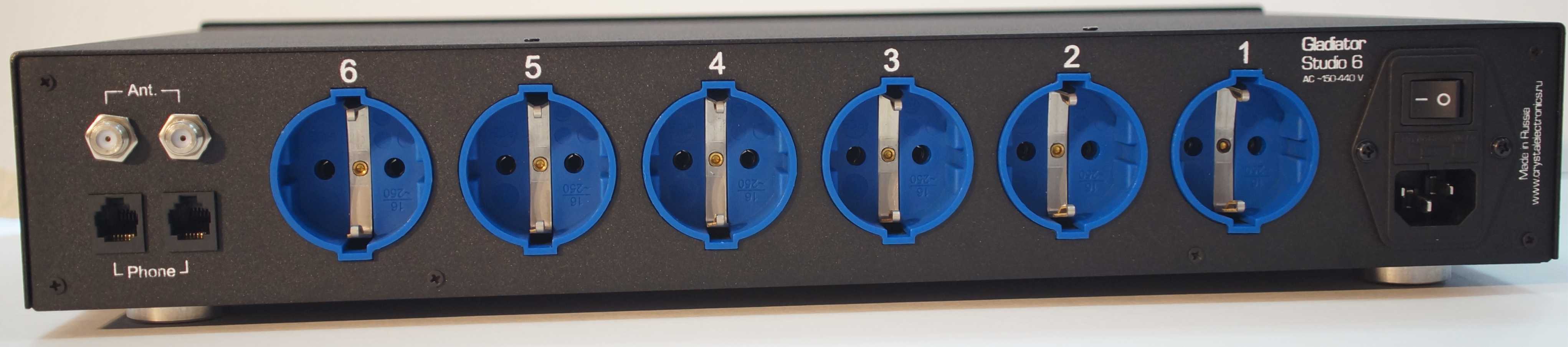

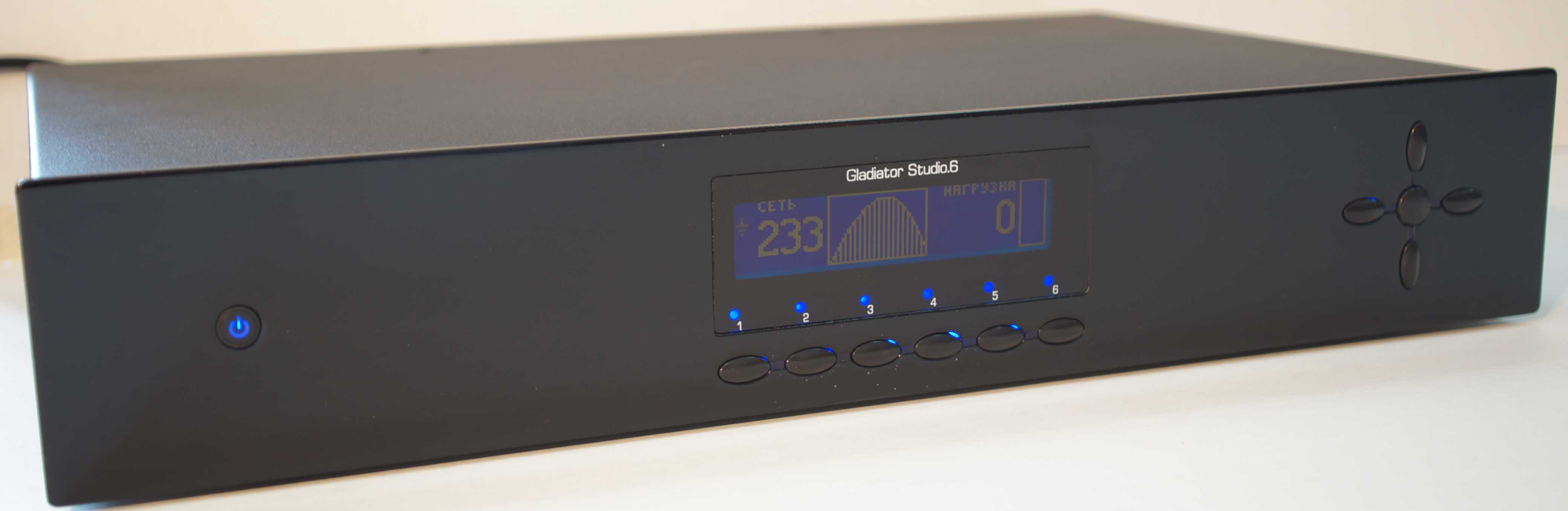

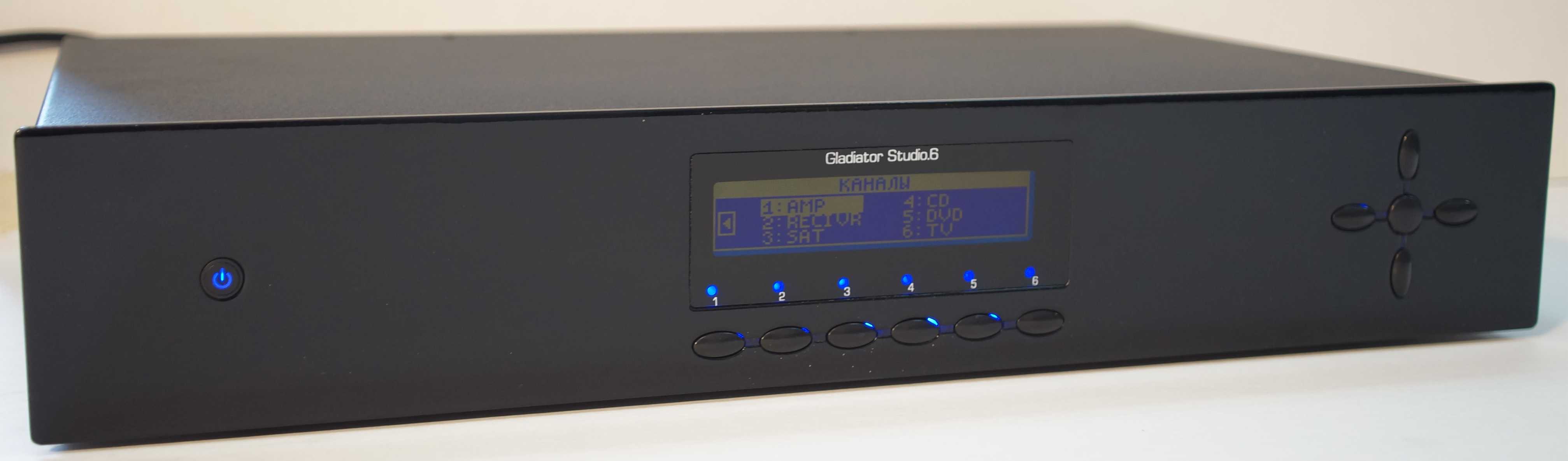

Сделали новый сетевой фильтр - систему управления питанием Gladiator Studio6

Особенности:

• 6 сетевых выходов (4 для источников сигнала + 2 для мощных потребителей (усилителей мощности))

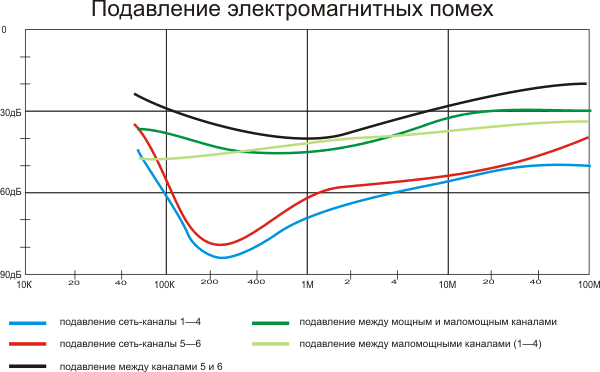

• Подавление радиопомех до 80дБ

• Устройство рассчитано на работу в диапазоне напряжений от 120 до 270В и безаварийно выдержит перенапряжение до 440В (отключив нагрузку)

• Предусмотрена возможность выбора порогов срабатывания защиты по напряжению

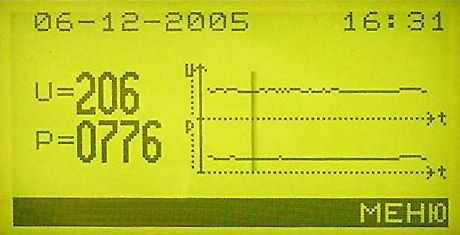

• Индикация сетевого напряжения

• Индикация мощности, потребляемой нагрузкой

• Последовательное программируемое включение каналов

• Межрозеточные разделительные фильтры

• Защита антенной и телефонной линий

• Управление питанием нагрузки одной кнопкой

Что Вы получаете:

•
Безопасную эксплуатацию Вашей аппаратуры в любых электросетях

• Выбор наиболее подходящего режима работы

• Контроль за состоянием сети

• Визуальную совместимость с аппаратурой в стойке

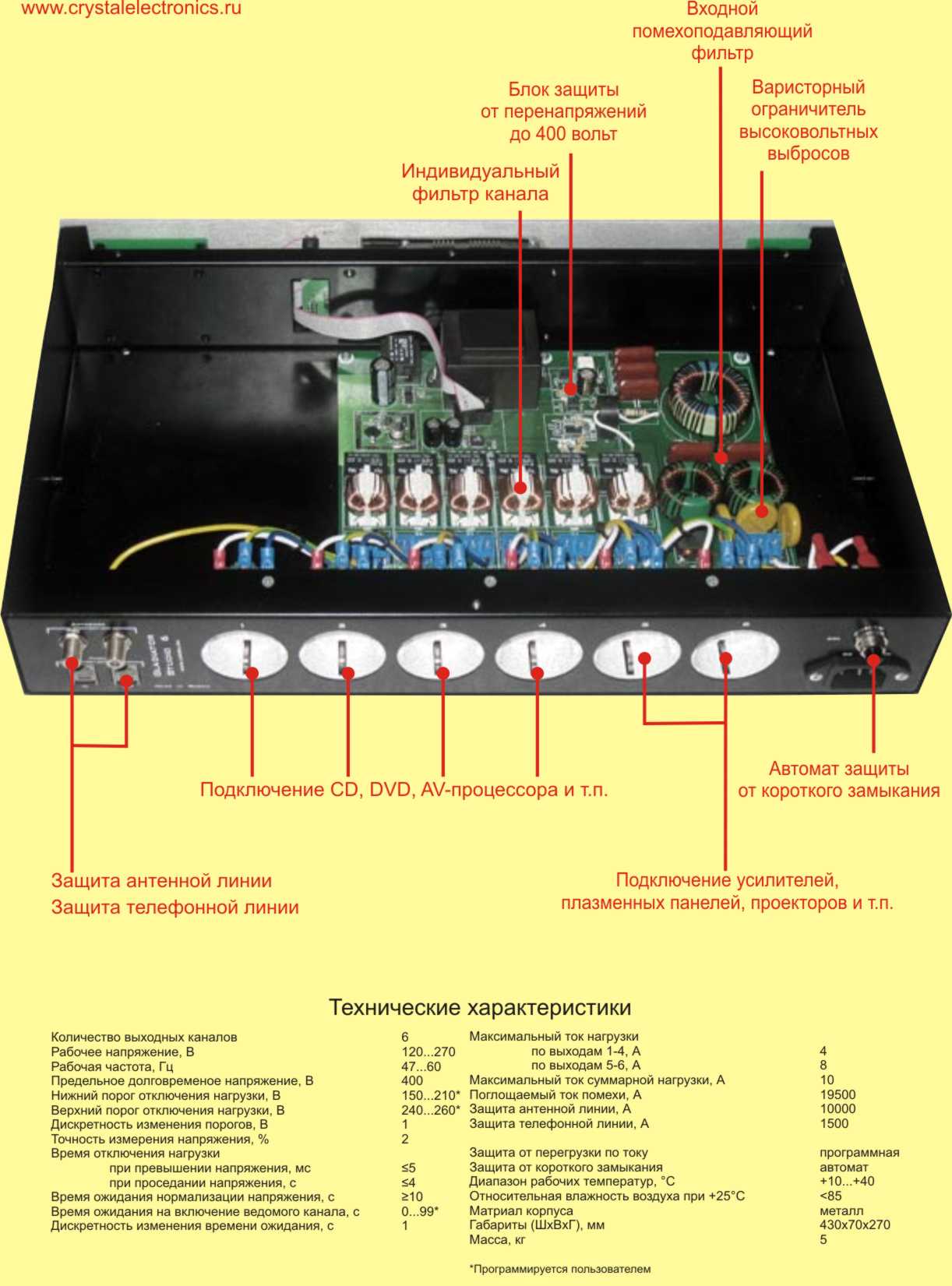

Технические характеристики:

Количество выходных каналов
6

Рабочее напряжение, В

120...270

Рабочая частота, Гц

47...60

Предельное долговременое напряжение, В

400

Максимальная суммарная мощность нагрузки, Вт

2200

Нижний порог отключения нагрузки, В

150...210*

Верхний порог отключения нагрузки, В

240...260*

Дискретность изменения порогов, В

1

Точность измерения напряжения, %

2

Время отключения нагрузки при превышении напряжения, мс

≤5

Время отключения нагрузки при проседании напряжения, с

≤4

Время ожидания нормализации напряжения, с

≥10

Время ожидания на включение ведомого канала, с

0...99*

Дискретность изменения времени ожидания, с

1

Максимальный ток нагрузки для одного канала по выходам 1-4, А

4

Максимальный ток нагрузки для одного канала по выходам 5-6, А

8

Поглощаемый ток помехи, А

19500

Защита антенной линии, А

10000 (при длительности импульса 8x20 мкс)

Защита телефонной линии, А

1500



Защита от перегрузки по току

программная

Защита от короткого замыкания

автомат

Индикация

· входное напряжение
· мощность нагрузки
· состояние выходов
· качество заземления

Настраиваемые параметры

· нижний порог
отключения
· верхний порог
отключения
· ведущий канал
· время задержки

Диапазон рабочих температур, °C

+10...+40

Относительная влажность воздуха при +25°C

<85

Матриал корпуса

металл

Габариты (ШxВxГ), мм

430х70х270

Масса, кг

3

*Программируется пользователем
[DOUBLEPOST=1426266584,1426266485][/DOUBLEPOST]

Последнее редактирование модератором:

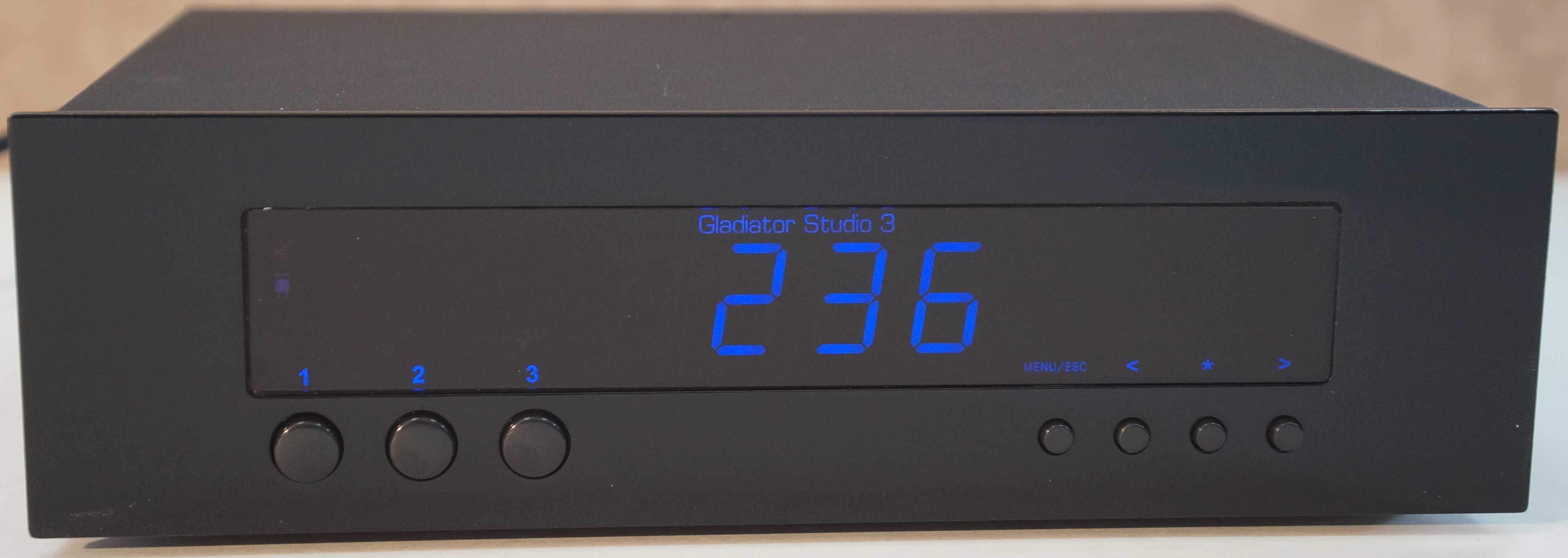

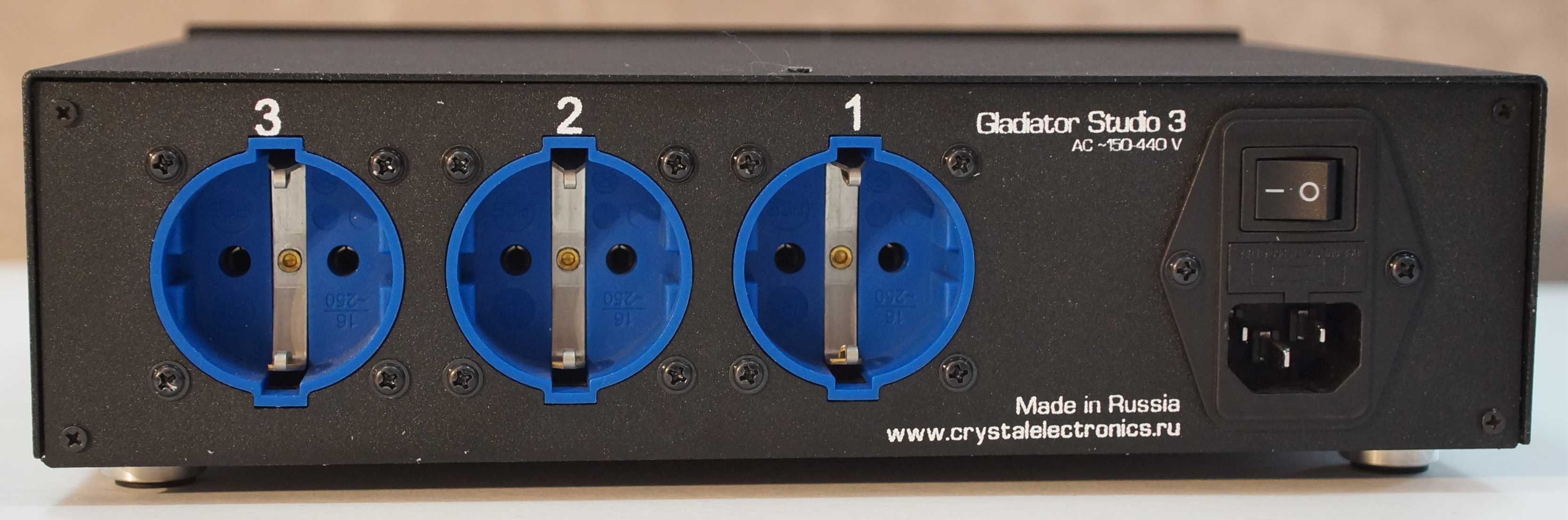

А вот трехканальная версия сетевого фильтра....модель Gladiator Studio3....по сравнению с Studio6 некоторые функциональные возможности упрощены...сокращено количество выходных розеток, ну и цена соответственно меньше...

Сергей Барбашов написал(а):
кажется на форуме в открытую цены не обсуждаются
Нажмите для раскрытия...
Давайте тогда обсуждать сам аппарат, раз мы уже на форуме.

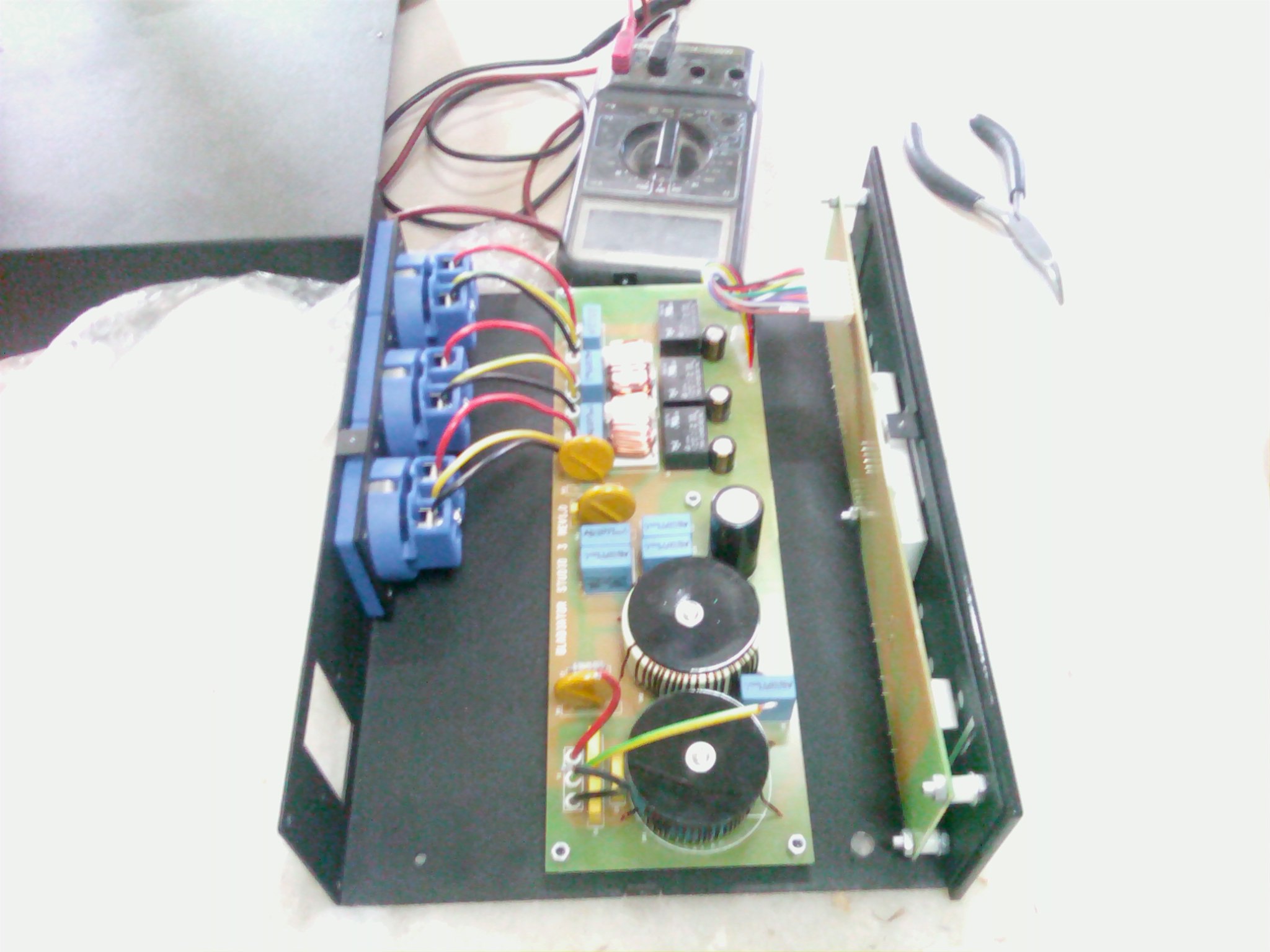

Внутренности покажите, хотябы в таком разрешении как показали 3-х канальный, а также озвучьте производителей ключевых компонентов.
ps
Заодно поясните, зачем там телефонные и антенные гнезда?
Диск с ПО зачем?
И какие есть сертификаты.

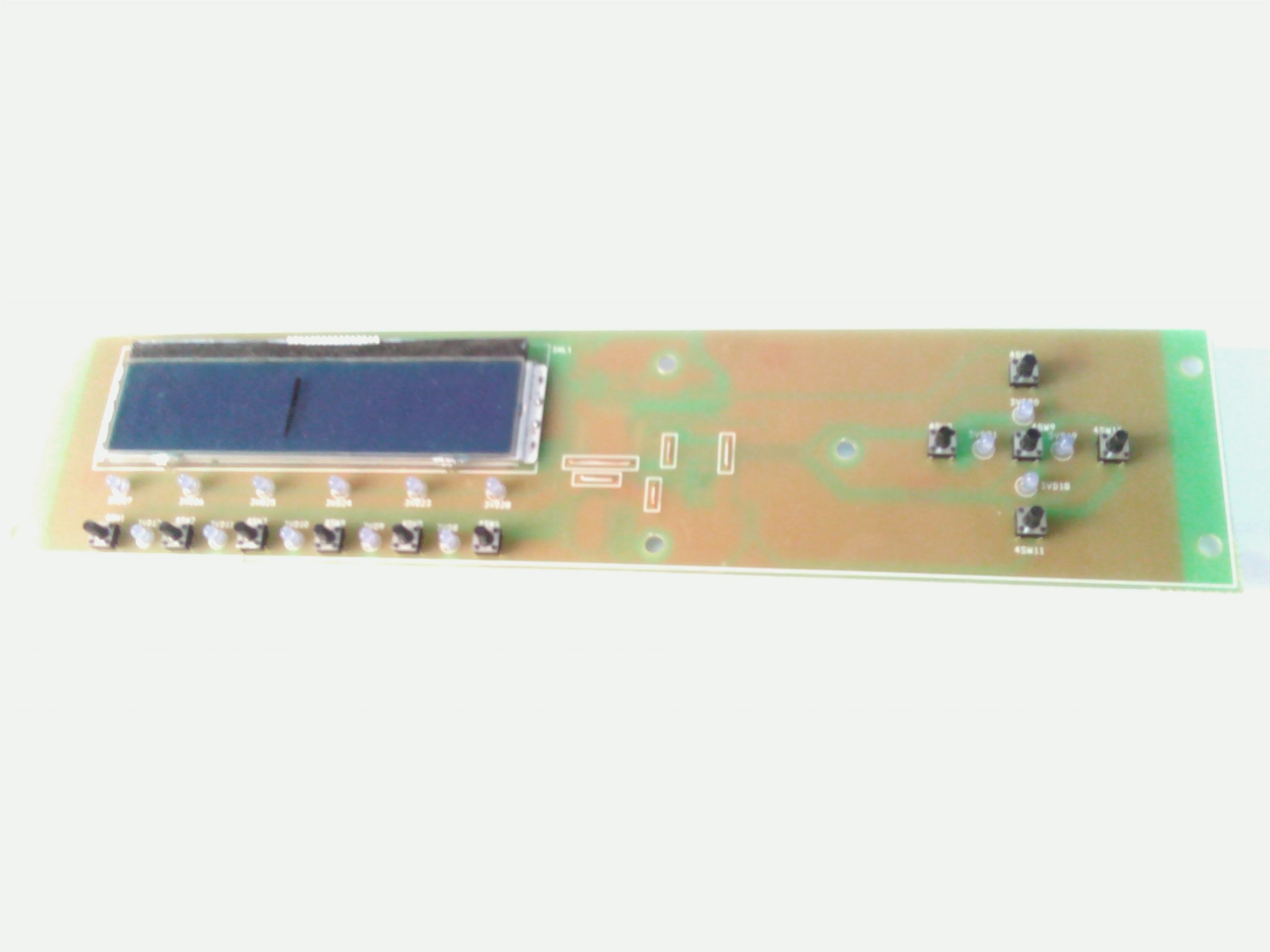

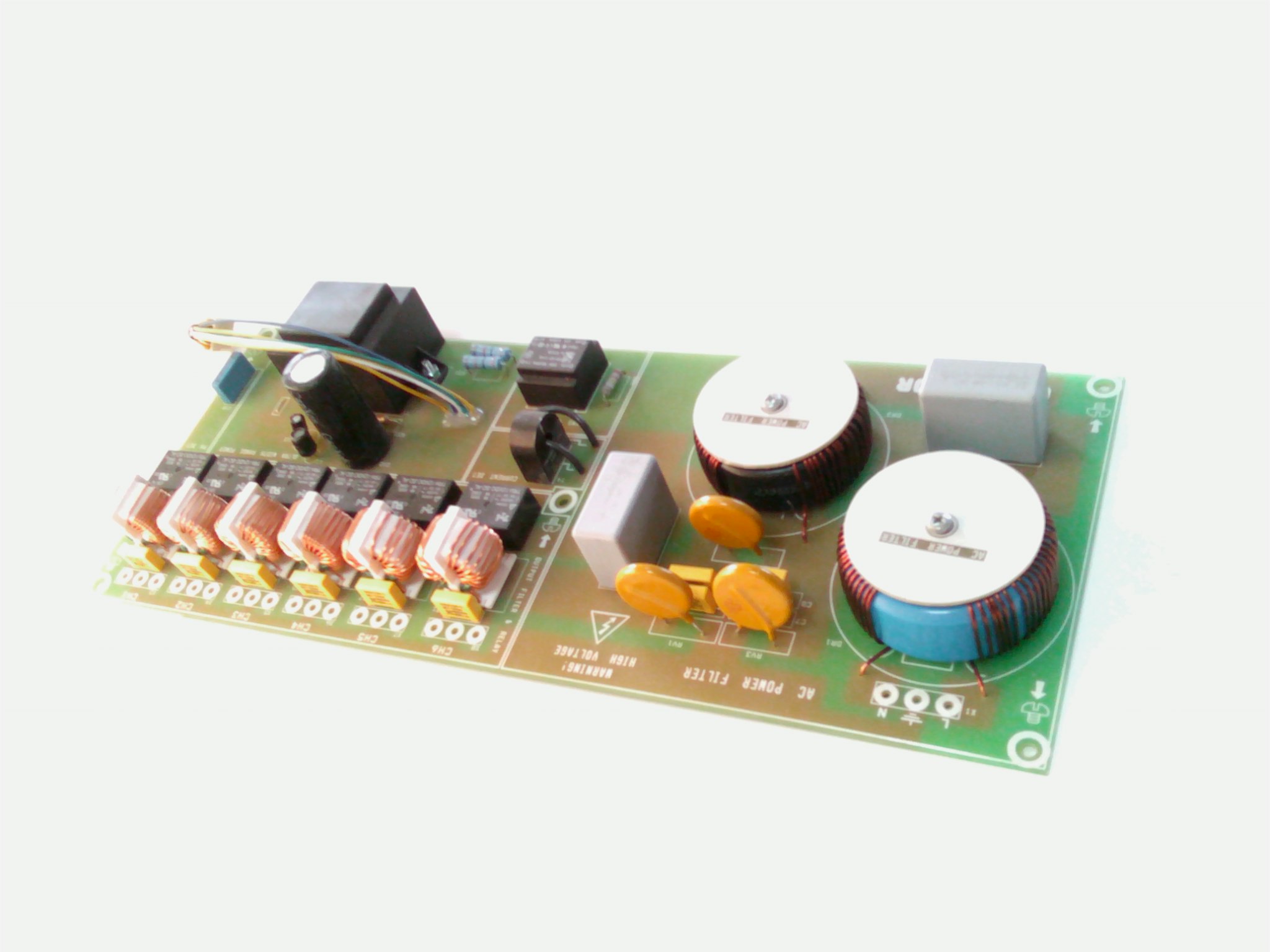

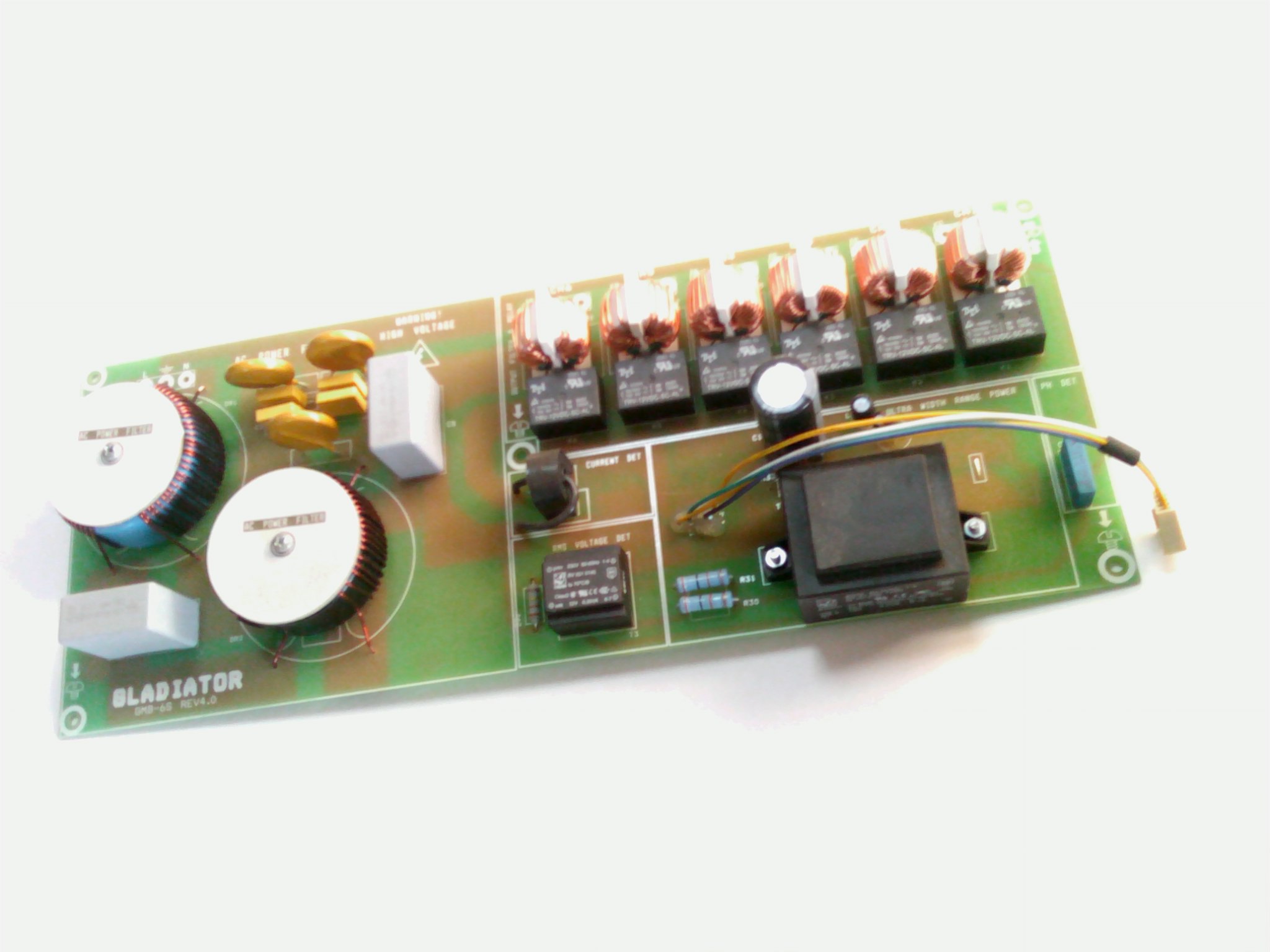

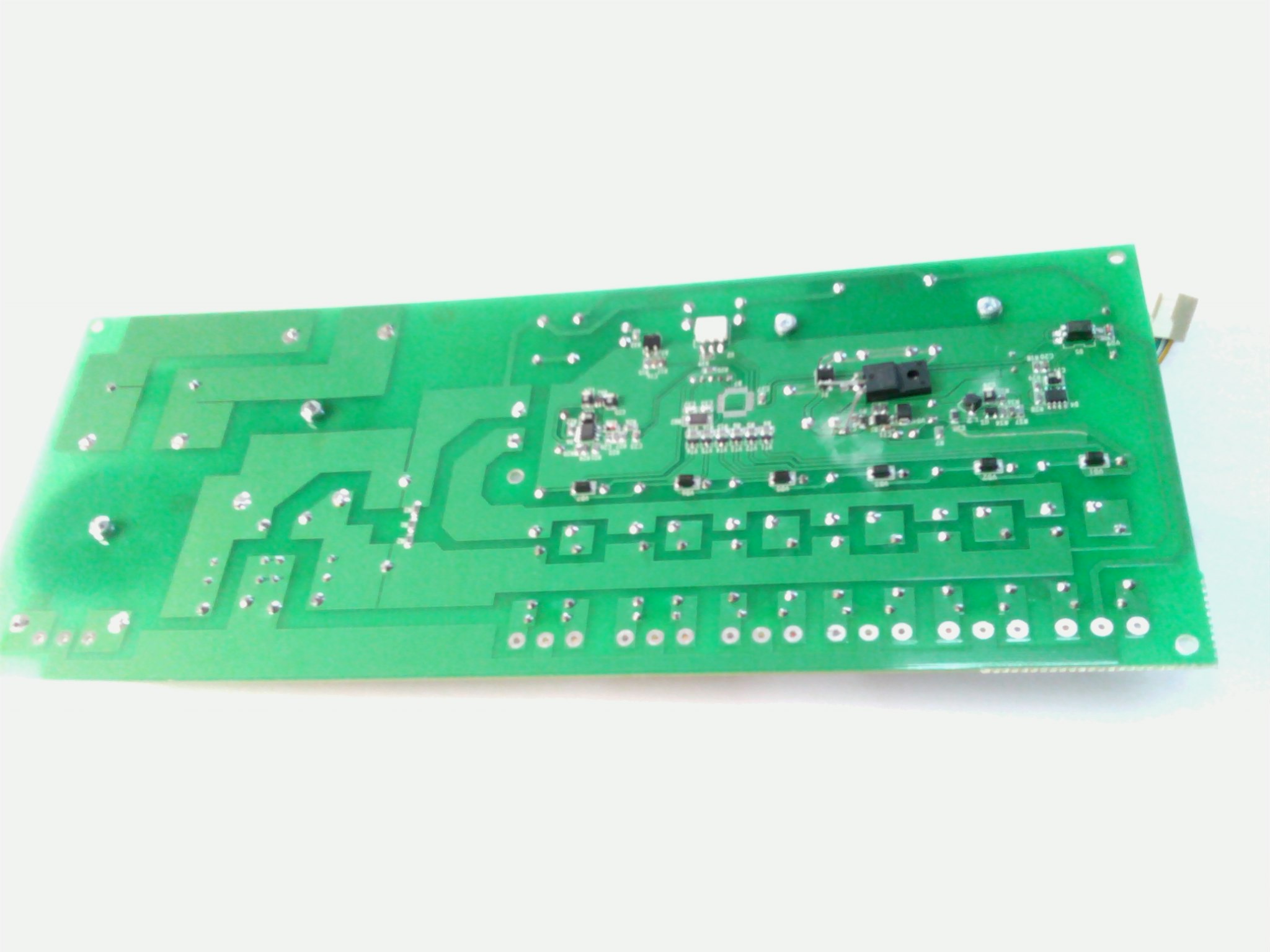

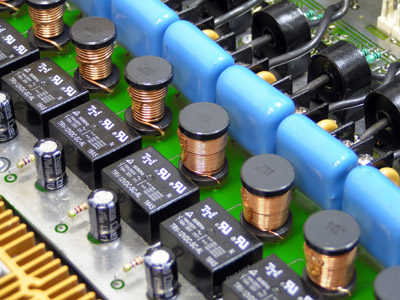

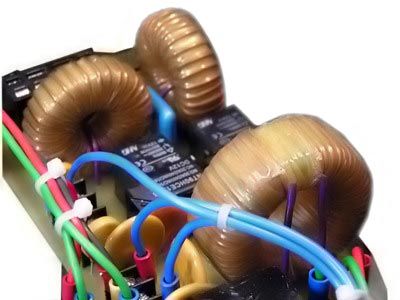

Внутренности 6-ти канальной модели.


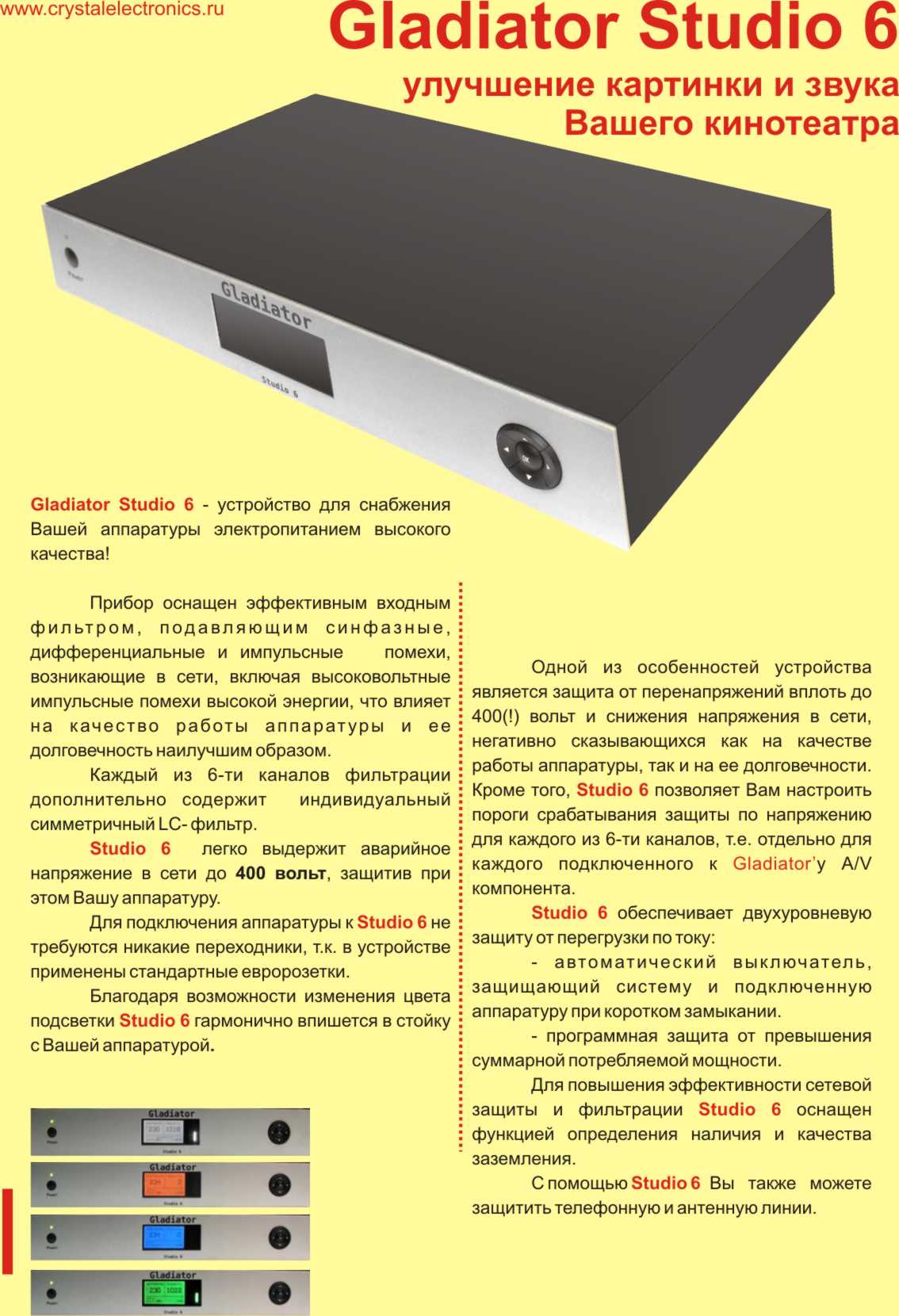

[DOUBLEPOST=1426326811,1426326063][/DOUBLEPOST]Производители ключевых компонентов EVOX, RIFA и другие....электронная комплектация классов industrial и military....телефонные и антенные гнезда с грозозащитой сделаны по заказу предыдущих Заказчиков...есть версии с гнездами RJ45 также по требованию заказчиков....на диске записана инструкция по эксплуатации...на картинках с желтым фоном STUDIO6 версии v.1.0 сейчас такие уже не выпускаются...сетевые фильтры соответствуют техническим условиям БКЯЮ.436610.019ТУ

  • Like
Реакции: Kokarev Maxim и Alexey Makov
Сергей Барбашов написал(а):
телефонные и антенные гнезда с грозозащитой сделаны по заказу предыдущих Заказчиков
Нажмите для раскрытия...
Сергей скажите а клиент уже успел попользоваться изделием в весенне-летний период, когда возможны грозы?
Если нет - перезвоните ему и предупредите, требования по грозозащите не выполнены.
Пользование таким аппаратом может привести к летальному исходу.

ps
Мне приносили на ремонт (в надежде на ремонт) телефонные аппараты, в основном из частного сектора с "воздушками", где в линию попала молния - это было печальное зрелище, плюс если рядом с телефонным аппаратом находилась еще какая-либо аппаратура, она выгорала тоже.

при прямом попадании молнии в линию... увы, стоимость защиты превысит стоимость дома... гладиаторами в разных модификациях пользуются люди уже много лет, только положительные отзывы....

Сергей Барбашов написал(а):
при прямом попадании молнии в линию... увы, стоимость защиты превысит стоимость дома...
Нажмите для раскрытия...
Разрядники 220-400В
Повреждение электрооборудования может быть вызвано высоковольтным разрядом в питающей линии. Причин высоковольтного разряда может быть несколько.
​



    • Высоковольтный атмосферный разряд.
      1. Прямое воздействие. Возникает в точках непосредственного удара молнии. Возможно протекание сильных токов в проводящих элементах.
      2. Непрямое воздействие. Встречается наиболее часто. Прямой удар в одной точке может стать причиной перенапряжения в удаленных точках и, распространяясь по электросети внутрь зданий, наносить ущерб электрооборудованию.
        1. Перенапряжение в линиях. Удар молнии поражает воздушные линии высокого или низкого напряжения, в следствие чего значения напряжения достигаю нескольких тысяч вольт, а значения тока – нескольких тысяч ампер.
        2. Перенапряжение от наведенной электромагнитной индукции. При ударе молнии поблизости от электросетей, в следствие электромагнитного излучения, создается перенапряжение, распространяющееся непосредственно или по электросети здания.
        3. Скачок напряжения на заземляющем проводнике. При ударе молнии в землю создается повышенный потенциал земли, распространяющийся через заземление электроустановки.
    • Высоковольтный разряд неатмосферного происхождения
      К ним относятся высоковольтные разряды, возникающие в ходе эксплуатации электродвигателей (в лифтах), натриевых ламп и т.д.
    • Воздействие перенапряжений
      1. Перенапряжение между электросетью и металлическими конструкциями зданий или землей, при этом между землей и кабелем создается электрическая дуга, которая может вывести электрощиты из строя.
      2. перенапряжения между фазой и нейтралью, при этом повреждается само электрооборудование.
Для защиты от всех вышеперечисленных перенапряжений необходимо использовать специальные разрядники. Хорошее качество и ассортимент имеют разрядники ф.Legrand, Франция.
​
Они предназначены для защиты установок, питаемых воздушными линиями. Устанавливаются сразу за вводным автоматическим выключателем. Должны подключаться к клемме «Земля» щита. Имеют встроенную тепловую защиту.

Состоят из основания и сменного модуля мс индикатором: зеленый флажок – разрядник в рабочем состоянии, оранжевый флажок – требуется замена модуля.

Возможна дистанционная сигнализация состояния разрядника.
Для использования в сетях 230/400В частотой 50/60Гц.
Варианты исполнения: 1,2,3 и 4 полюса.

Существует несколько модификаций по уровню защиты:




    • Защита стандартного уровня.
      Максимальный разрядный ток 15кА, уровень защиты 1.2кВ.
    • Защита повышенного уровня.
      Максимальный разрядный ток 40кА, уровень защиты 1.8кВ.
    • Защита высшего уровня.
      Максимальный разрядный ток 70кА, уровень защиты 2.0кВ.
Все разрядники устанавливаются на DIN-рейку и занимают от 1 до 4 модулей.
Используются при различных режимах нейтрали: TT, TNS, IT, TNC, TN.

Последнее редактирование:
  • Like
Реакции: Евгений Скрипкин и Ga_rY
если напрямую шандарахнет, то и такой разрядник не спасёт. У нас на даче молния ударила в сосну в 10 метрах от дома. Так в доме сгорели все электроприборы и аж кусками выгорела проводка. Это при том, что пробки на вводе в дом были отключены )

Methafuzz написал(а):
если напрямую шандарахнет, то и такой разрядник не спасёт.
Нажмите для раскрытия...
Да, но тут человек облегчил задачу природе, приведя молнию прямесенько к "объекту".

Теперь даже если и несильно шандарахнет, то ГЛАДИАТОР из защитника превращается в терминатора подключенной к нему многокилобаксовой по цене аппаратуры, включая и самого хозяина аппарата.

Так делать НЕЛЬЗЯ! Это недопустимо и опасно.
Зануление не сможет отвести большой поток энергии за короткое время, я просто удивляюсь благодушию ТС.

Что делать нельзя....мне непонятно....и причем тут зануление...

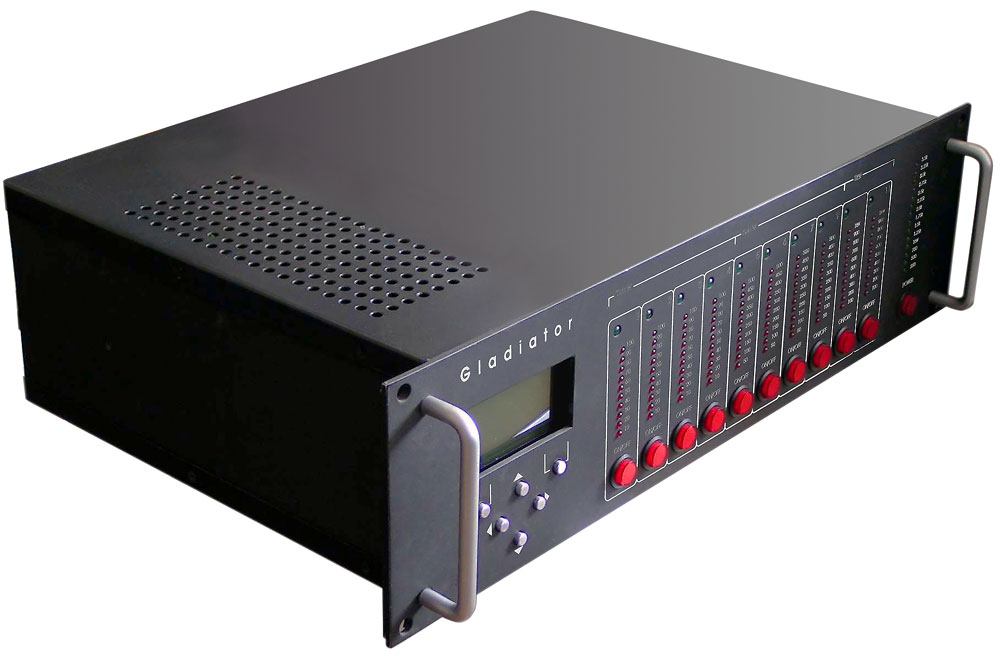

[DOUBLEPOST=1426577821,1426573554][/DOUBLEPOST]Многофункциональный комплекс защиты и управления питанием

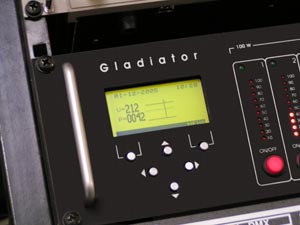

«Gladiator PSP Studio PRO»



Многофункциональный комплекс защиты и управления питанием предназначен для использования в составе аппаратных студийных стоек, а также в комплекте с высококачественной аудио-видео аппаратуры.


Особенности:


Защита и подавление помех:

• Четыре уровня защиты по питанию для каждого из 10 выходных каналов

• Грозозащита 3 антенных и 2 телефонных линий

• Подавление радиопомех до 100 дБ в полосе до 1 ГГц

• Защита от взаимного проникновения помех

Функции управления:

• Измерение напряжения и потребляемой мощности

• Резервирование каналов питания

• Зависимое включение каналов

• Управление питанием по расписанию

• Удаленный мониторинг на ПК

Профессиональное применение:

• Установка в 19" стойку

• Широкий спектр настроек

• Возможность кластеризации


Что вы получаете:


• Предотвращение повреждения аппаратуры

• Увеличение срока ее службы

• Заметное улучшение качества работы аппаратуры

• Контроль работы всего оборудования

• Профессиональное управление аппаратурой

• Возможность защиты информации от утечек по электрическим сетям


Технические характеристики:


Рабочее напряжение/частота

130-280/50-60Гц

Максимальное долговременное входное напряжение, В

440

Количество каналов

10

Порог отключения нагрузки, В (устанавливается пользователем)

150...270

Точность измерения порогов срабатывания, В

±0.5В

Время отключения нагрузки при превышении напряжения, мс

<4

Время отключения нагрузки при "проседании" напряжения, с

2

Время ожидания нормализации напряжения, с

не менее 10

Суммарная номинальная нагрузка, Вт

2200

Ослабление импульсных помех. 4кВ, 5/50нс(раз), не менее

10

Ослабление импульсных помех. 4кВ, 1/50мкс (раз), не менее

4

Максимальный ток помехи, выдерживаемый ограничителем, кА

15

Ослабление высокочастотных помех, 0.1-1 МГц, дБ

80-110

Ослабление высокочастотных помех, 1-10 МГц, дБ

85-100

Ослабление высокочастотных помех, 10-100 МГц, дБ

70-80

Ослабление высокочастотных помех, 100-1000 МГц, дБ

60-75


Сергей Барбашов написал(а):
Что делать нельзя....мне непонятно....
Нажмите для раскрытия...
Я не знаю как еще сказать и какие подобрать слова.
Если подключить телефонную линию пришедшую в дом по "воздушке" или внешнюю антенну к Вашей так называемой грозозащите, то прибор становится опасным для жизни.
Человека может убить а Вам будет статья согласно УК.
Так понятно?

  • Like
Реакции: Ashap
Позвольте...прибор не рассчитан на подключение внешней телевизионной, спутниковой или FM антенны или телефонной линии по "воздушке"....в данной комплектации Заказчики используют Гладиаторы на стационарных защищенных объектах....там где проложены кабельные сети, имеющие собственную грозозащиту....это специально обговаривалось при Заказе во время обсуждения ТУ и отражено в сопроводительных документах и инструкции по эксплуатации данного прибора...устройства первой версии Гладиатор студио6 уже в течении 5 лет исправно служат своим владельцам и нареканий по поводу технических неисправностей, эксплуатационных и функциональных свойств с их стороны не возникало.
Гладиаторы STUDIO6 и STUDIO3 это весьма бюджетные аппараты, рассчитанные на применение в стационарных условиях, а не как для подключения к внешней антенне или воздушной телефонной линии.
Вы же прекрасно представляете себе, что такое серьезная грозозащита и сколько она стоит.

Да это вообще не вопрос....по заказу...сделаем и в рэковом исполнении...без проблем....

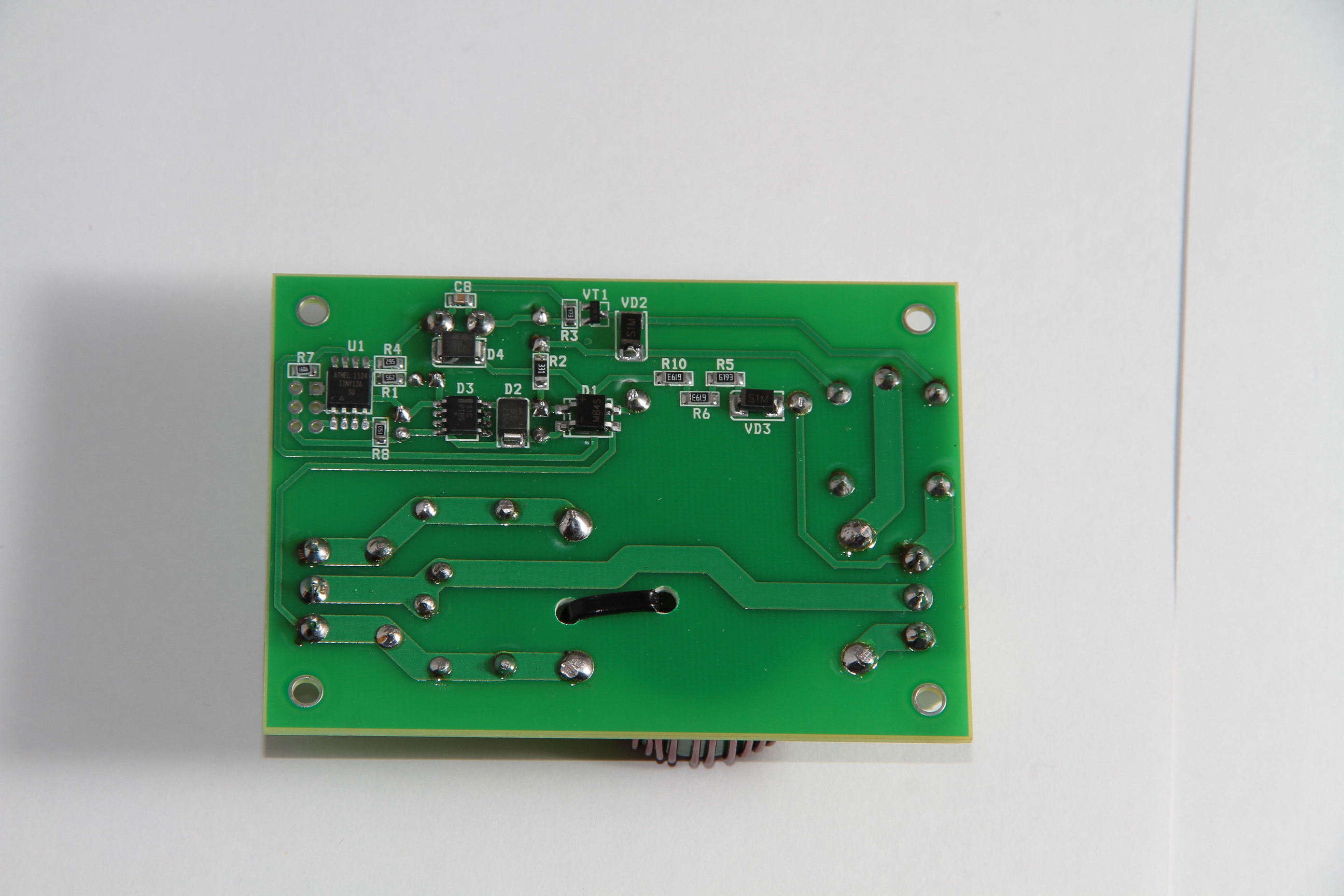

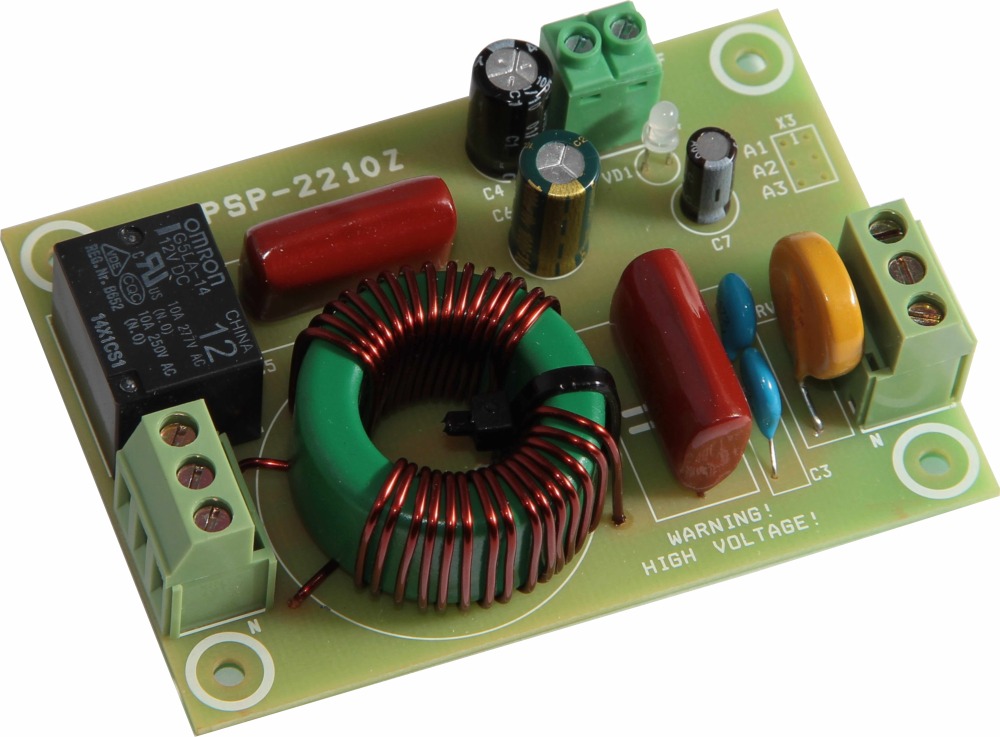

[DOUBLEPOST=1427445243,1427259576][/DOUBLEPOST]Модуль защиты и фильтрации PSP 2210Z



Защита от перепадов напряжения устройств и приборов с потребляемой мощностью не более 3,5 кВт:

  • устройств в необслуживаемых системах
  • промышленной аппаратуры
  • чувствительной электроники
  • бытовой и профессиональной аудио- и видеотехники

Особенности:

• настраиваемые пороги срабатывания защиты

• широкий диапазон рабочего напряжения

• собственная способность к перенапряжениям до 400 В

• емкостный фильтр

• клеммное крепление проводов


Что Вы получаете:

• возможность настройки порогов защиты под конкретную аппаратуру

• работоспособность защиты при изменении напряжения сети в широких пределах

• высокую отказоустойчивость аппаратуры

• улучшение работы аппаратуры ввиду снижения уровня помех

• быстрый и несложный монтаж


Рабочее напряжение/частота

130...270В/50...60Гц

Максимальное напряжение

400 В

Нижний порог отключения нагрузки, В

150...180 (выбирается пользователем)

Верхний порог отключения нагрузки, В

245...255 (выбирается пользователем)

Точность измерения порогов срабатывания, %

±2

Время отключения нагрузки при превышении напряжения, мс

<10

Время отключения нагрузки при проседании напряжения, с

<4

Время ожидания нормализации напряжения, с

не менее 10

Максимальный ток нагрузки, А

16

Ослабление наносекундных импульсных помех (4 кВ), (раз)

не менее 10

Ослабление микросекундных импульсных помех (4 кВ), (раз)

не менее 4

Ток помехи, выдерживаемый ограничителем, А

не менее 4500

Максимальная поглощаемая энергия, Дж

150

Ослабление высокочастотных помех. 0,1 мГц, дБ

18

Ослабление высокочастотных помех. 1 мГц, дБ

30

Ослабление высокочастотных помех. 10 МГц, дБ

40

Размеры, мм

56x43x22

PSP 2210Z.jpg

Сергей, здравствуйте. Помнится, в прошлом году где-то здесь, на форуме, я спрашивал у Вас о наличии зашиты от постоянной составляющей сети (DC фильтр) в ваших изделиях и Вы обещали реализовать данный функционал в начале этого года. Как обстоят дела по этому вопросу?

Qwertzz, здравствуйте
Защита от постоянной составляющей сети на данный момент реализована. как в форме отдельного фильтра, так и в составе сетевых фильтров-распределителей питания STUDIO6 и STUDIO3 последних модификаций.
[DOUBLEPOST=1431783732,1429513674][/DOUBLEPOST]Инструкция по эксплуатации к сетевому фильтру-распределителю питания STUDIO3:


Вложения

  • Like
Реакции: IGor2D и qwertzz
Здравствуйте Сергей! Интересует STUDIO3. Но мне нужен фильтр для 3-х источников, а не 2 источника + 1 мощьник. Есть ли разница между выходами? На STUDIO6 различаются межканальные фильтры количеством витков. На STUDIO3 только 2 межканальных фильтра и разницы не видно.

Купил себе здесь Gladiator Studio6, делали его почти 2 месяца, получил деловыми линиями, привезли быстро, если бы отправили например пэк, приехали бы деталями, упаковка слабая. Диск который идет в комплекте - не читается, пробывал на разных компах (пишет - поврежден), печалька!
Где скачать инструкцию на сайте, я так и не нашел.
Пробывал слушать усилитель с ним и без него, разницы я особо не заметил, одинаково ИМХО.
Небольшой минус в нем - это сетевой разъем на кабеле питания (папа), который подключатся к нему сзади, немного тронешь его и питание пропадает.
Подключил вместо него от кабель питания от компьютера, держится отлично, вывод - штатный разъем Барахло, за такие деньги можно было и получше поставить!Штатные розетки (6 шт) нормального качества, все держится в них отлично, изначально в них сомневался, просил их заменить на другие с моей доплатой - получил отказ, так же просил не ставить ненужные мне антенные и телефонные разъеме - тоже отказ.
А так, работает отлично, смотрится классно, очень удобный.
