Мастер-фейдер ТС-финалайзера

[Alexander Yakuba]

Хочу на пробу DIY-нуть сей девайс:
http://www.tcelectronic.com/master-fader/
Подскажите плз какое сопротивление и характеристика у этой штуки?
(редкий случай, когда гугл не помог... хотя возможно я плохо искал).



[PROMO]

характеристики указаны в мануале прибора ... точно не помню , вроде бы 10к фейдер годился.



[Pan W]

Аналоговые входы
Разъемы XLR, балансные, контакт 2 горячий
Полное сопротивление 20 кОм
Максимальный входной уровень +22 dBu (симметрия)
Минимальный входной уровень для 0 dBFS -10 dBu
Чувствительность, при запасе 12 дБ от -22 dBu до +10 dBu
Аналого-цифровое преобразование 24 бит (1-битовое с 128-кратной передискретизацией)
Задержка АЦ преобразования: 0,8 мс при 48 кГц
Динамический диапазон >100 дБ (невзвешенный), >106 дБ (А)
Искажения THD -86 дБ (0,0018 %, на 1 кГц), - 6dBFS (FS@+16dBU)
Диапазон рабочих частот 10 Гц - 20 кГц, +0/-0,2 дБ на 48 кГц
Перекрестные помехи < -80 дБ (10 Гц - 20 кГц), типично –100 дБ на 1 кГц

Аналоговые выходы
Разъемы XLR, балансные, контакт 2 горячий
Полное сопротивление 100 Ом (активный трансформатор)
Максимальный выходной уровень +22 dBu (симметрия)
Диапазон выходного уровня по FS от -10 dBu до +22 dBu
Цифро-аналоговое преобразование 24 бит (1-битовое с 128-кратной передискретизацией)
Задержка ЦА преобразования: 0,57 мс при 48 кГц
Динамический диапазон 104 дБ
Искажения THD -86 дБ (0,005 %, на 1 кГц)
Диапазон рабочих частот 10 Гц - 20 кГц, +0/-0,5 дБ на 48 кГц
Перекрестные помехи < -60 дБ (10 Гц - 20 кГц), типично –90 дБ на 1 кГц

http://www.muzbazar.ru/sms/manuals/tc_electronic/finalizer_express_(10)_pdf.rar



[Alexander Yakuba]

характеристики указаны в мануале прибора

Не нашёл, увы...

точно не помню , вроде бы 10к фейдер годился.

Есть предположение, что любой подойдёт, ибо там есть его калибровка, но... хотелось бы точно знать
Мож у кого есть такая вещь? Тупо померять омметром...



[Alexander Yakuba]

Попробовал сделать сабж из Level Pilot-а (он как раз 10 килоом вроде). Спаял переходник с канона на моноджек, омметр показывает изменение сопротивления от кз до 10 кОм. Делаю как в мануале, типа калибрую, включаю фичу Ext/Fader - ноль эмоций На дисплее в Output ничего не отображается, уровень при любом положении максимальный... Или схема (переменник-моноджек) в мануале всё-таки условна, и там есть какой-то нюанс?



[Кэнон]

Попробовал сделать сабж из Level Pilot-а (он как раз 10 килоом вроде). Спаял переходник с канона на моноджек, омметр показывает изменение сопротивления от кз до 10 кОм. Делаю как в мануале, типа калибрую, включаю фичу Ext/Fader - ноль эмоций На дисплее в Output ничего не отображается, уровень при любом положении максимальный... Или схема (переменник-моноджек) в мануале всё-таки условна, и там есть какой-то нюанс?

чем закончились эксперименты... сам давно хотел себе такой кабель но не знаю как сделать ,а покупать дорого 8000 рублей ))

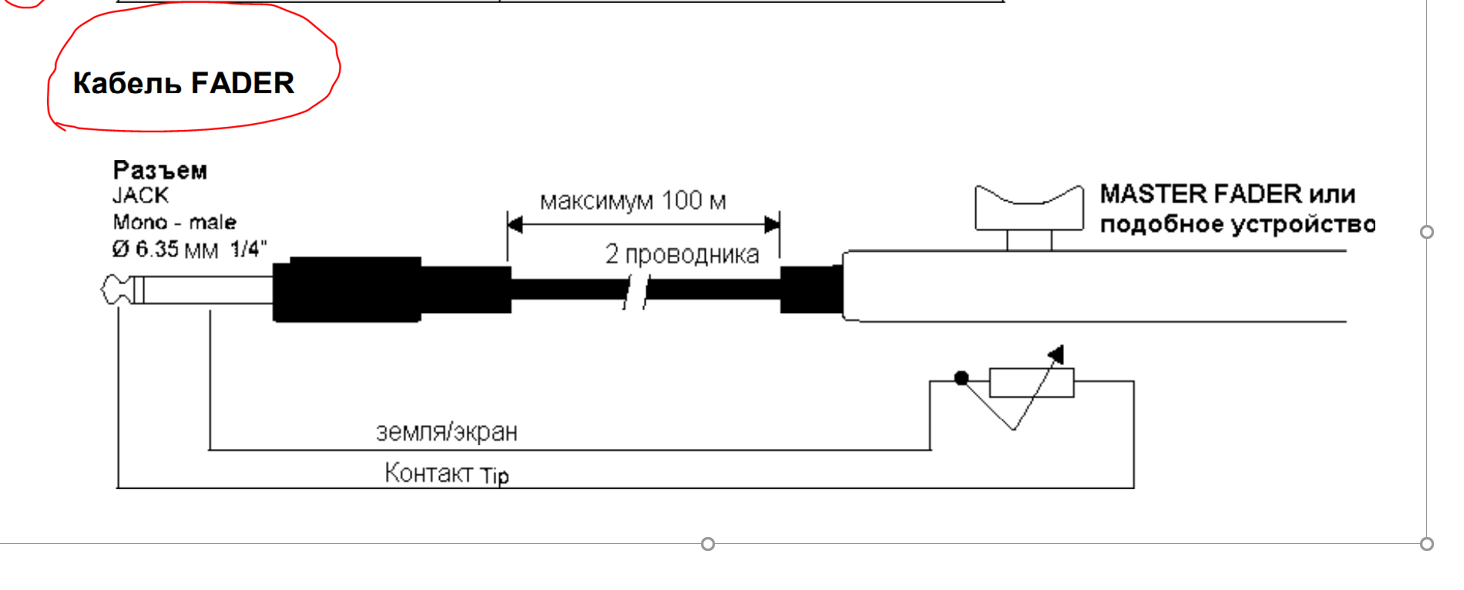

Инструкция для тех кто хочет использовать этот мастер-фейдер ,может кому то пригодится ?! :
Подсоединение и калибровка Master Fader
В целях аккуратно работы с Master Fader Finalizer должен быть откалиброван:
-
Подсоедините Master Fader к гнезду “External Controller” на задней панели Finalizer.
-
Нажмите и удерживайте кнопку BYPASS во время включения электропитания Finalizer.
-
С помощью кнопок MENU найдите поле “Fader Calibration” и нажмите кнопку ОК.
-
Переместите ручку Мастер-Фейдера в крайнюю верхнюю позицию. Для компенсации механических
допусков сделайте небольшое движение в обратном направлении.
-
Нажмите кнопку ОК.
-
Переместите ручку Мастер-Фейдера в крайнюю нижнюю позицию. Для компенсации механических допусков
сделайте небольшое движение в обратном направлении.
-
Нажмите кнопку ОК.
-
Теперь Мастер-Фейдер откалиброван. Вкл./выкл. электропитание.

Активизация Мастер-Фейдера
Войдите в меню Utility и с помощью кнопок MENU найдите поле «Pedal Input Function». С помощью колеса
Adjust введите значение «Ext/ Fader».
В секции Output на дисплее будет отображаться графический эквивалент Мастер-Фейдера с положением ручки
и точным значением выходного уровня.
