Замутил себе MXR Distortion Plus и ProCo Rat. Первый пашет чудесно, а крыса выдает какие-то странные звуки, как-будто это осциллятор бешеного поливокса, а не дисторшн )

Вот (аудио в аттаче) постепенно увеличиваю гейн (или уменьшаю, еще не понял правильно ли припаял потенциометр) ))))
Ручки тона и громкости работают нормально, фильтруют сигнал и уменьшают его громкость. Может взять этот косяк за основу и сделать синтюк?

Из опытных может кто-нибудь навскидку сказать где копать?



[Long]

-- На схеме - ничего криминального. (Хотя выбор LM308 мне лично непонятен).
Похоже, где-то ошибка в монтаже, т.к. явная ПОС - от неё и возбуд.
И С13 в 1 мкф - это что-то вроде шутки? Поставьте побольше, чем больше - тем лучше.
Ну, хотя бы 100 мкф.



[Цыхра]

Короче фишка вот в чем. Я собирал купив плату вот тут
http://www.taydakits.com/instructions/rat/pages/designators-and-components--25

Здесь не LM308, а TL071, но я вместо него впаял кроватку и поставил в нее OP07CP (в крысы ее тоже ставят в современные) все эти 4 ОУ вроде как взаимозаменяемые. Но может как раз трабла в том что у меня не стоит TL071, а обратная связь рассчитана для него? В списке на сайте тайды номналы вроде такие же как на схеме

МХR тоже там купил платку
[DOUBLEPOST=1490120507][/DOUBLEPOST]@Long, lm308 был в винтажной крысе, из за медлительности этого ОУ звук старой крысы поприятнее как-то для гитары



[andy felon]

@Цыхра, крыса имеет свой характер, очень круто звучит. Obituary использовали крысу и фендеровский страт, это сочетание дало им фирменный узнаваемый звук.



[Цыхра]

@andy felon, MXR тоже здорово звучит. И на синтах, и на драмсах. Бочку превращает в хардкоровую только так. Попробовал приставить кондер на входе параллельно тому что есть для "better bass response" - мне понравилось меньше. Наверное без модов обойдусь поеп) а вот крысу хотелось бы оживить. Но почти весь день сегодня промучился - без результата. Я-то не шарю как Лонг и Co.



[Цыхра]

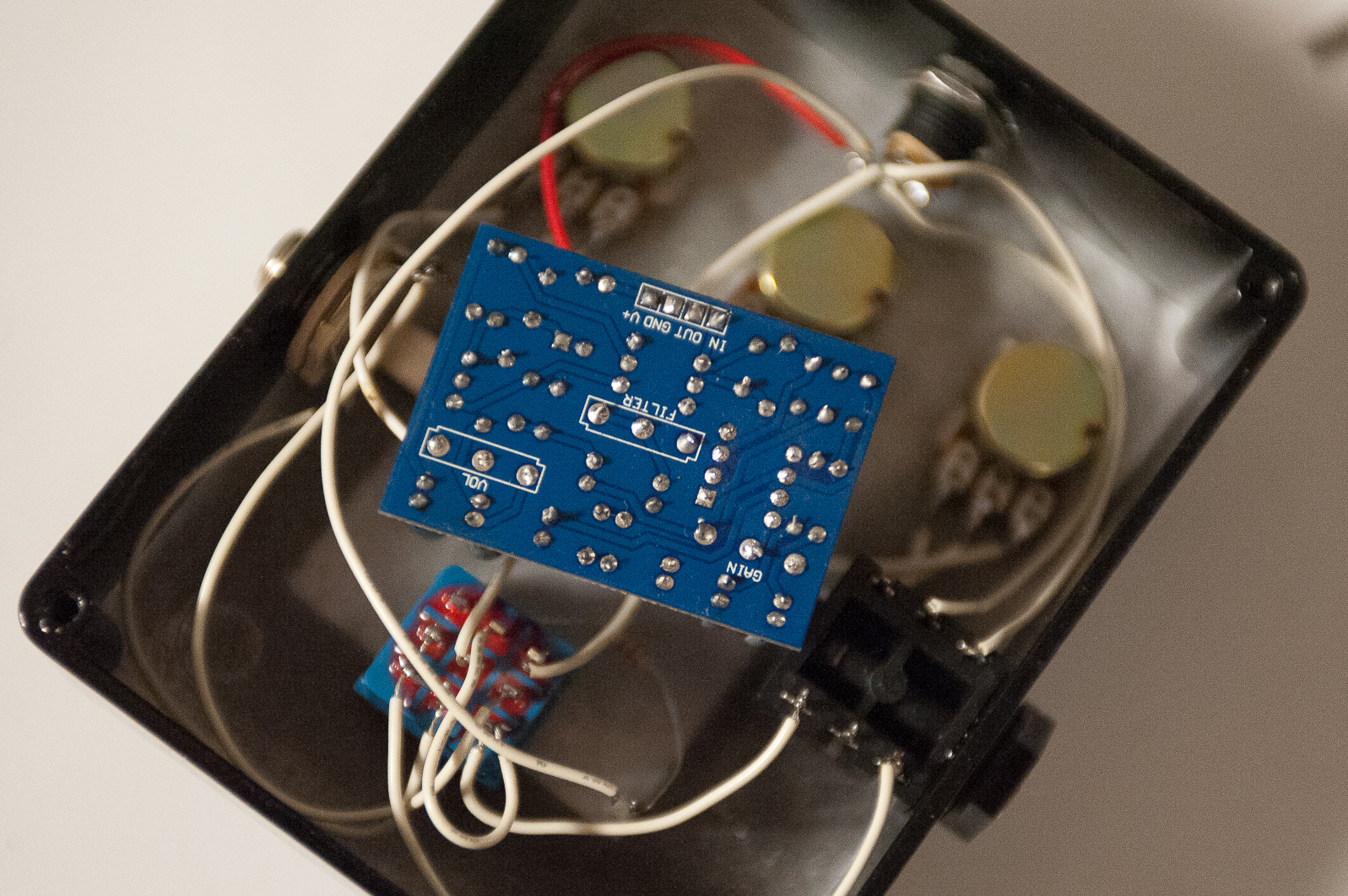

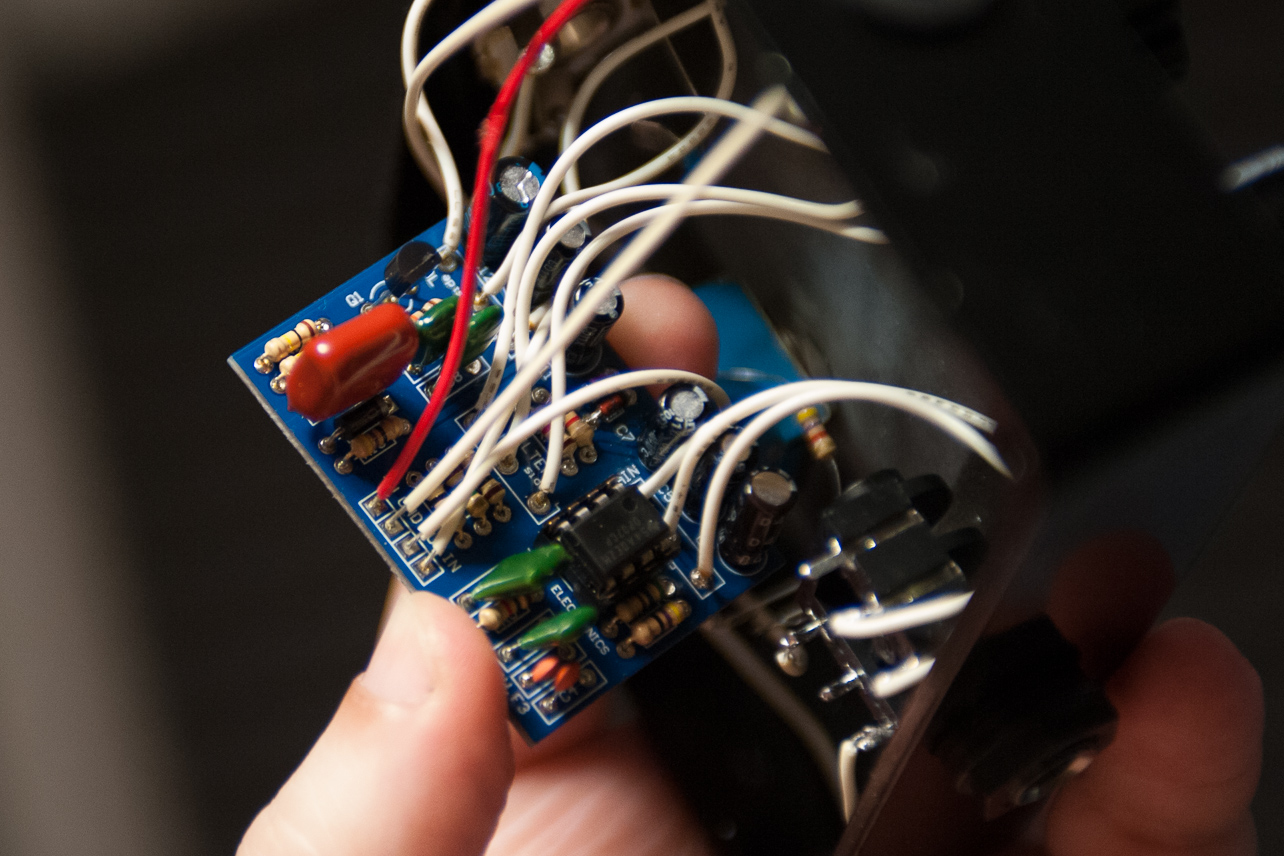

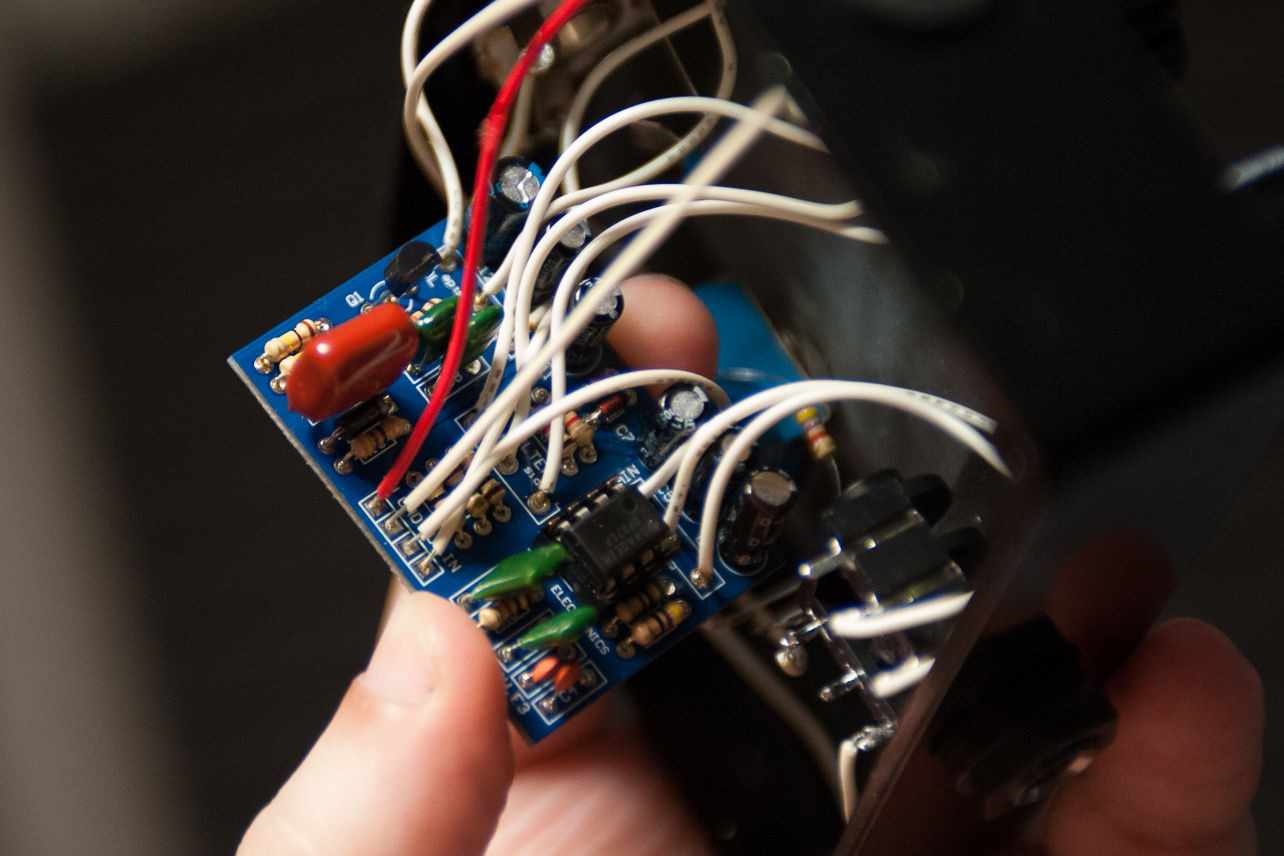

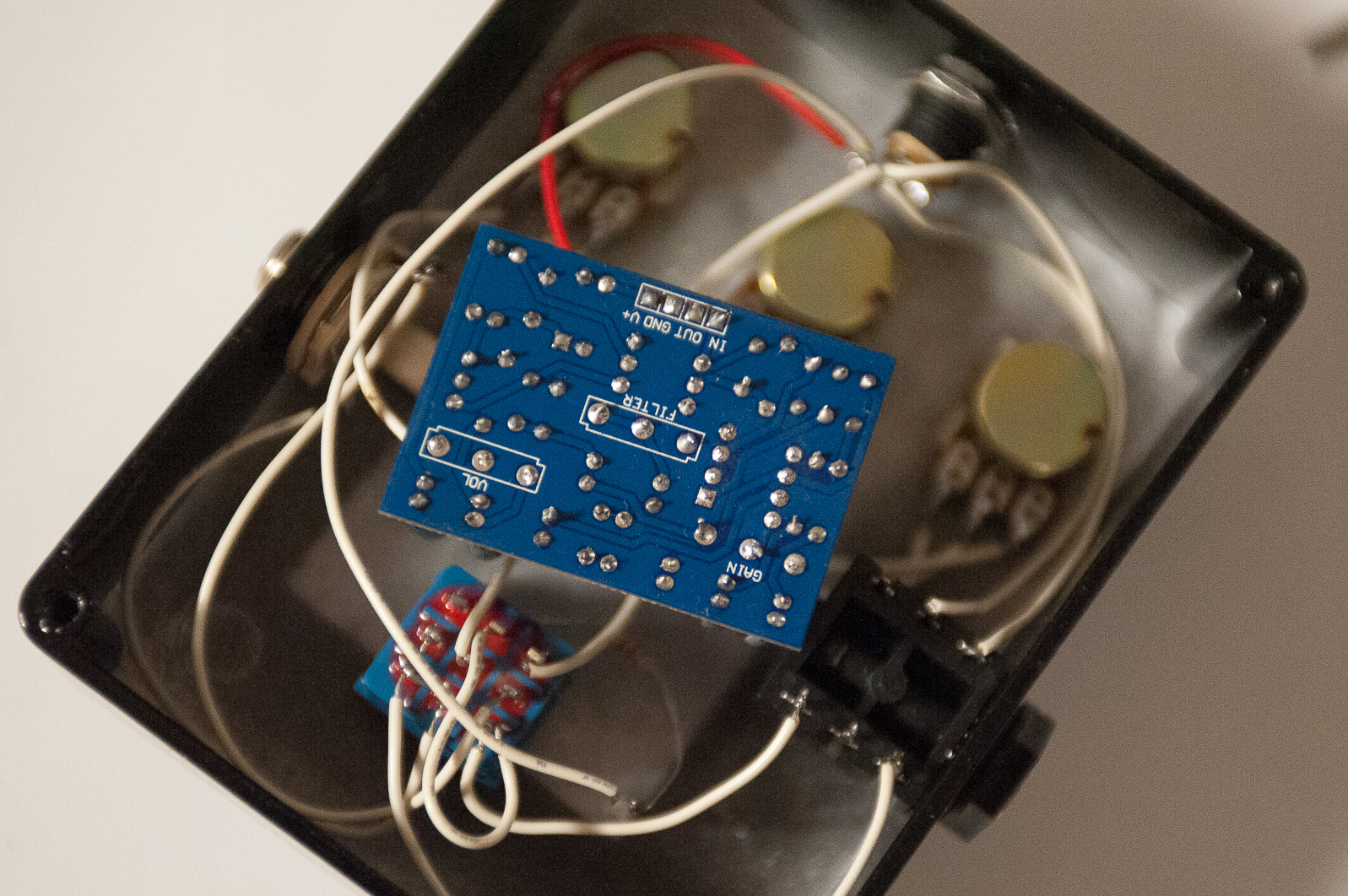

Вот фото работы, хоть паял второй раз в жизни нечто подобное, но по-моему все получилось более-менее аккуратненько. Вроде нигде не накосячил в плане замкнутых дорожек. Почему не пашет как надо, хз (( Может дело в OP07CP, который поставил вместо TL071? Я кроватку впаял как раз для этих целей, чтобы быстро заменить ОУ, если что. заказал как раз на Али LM308



[Long]

С13 в 1 мкф ... Поставьте побольше, чем больше - тем лучше.Ну, хотя бы 100 мкф



[Цыхра]

@Long, на http://www.taydakits.com/instructions/rat/pages/designators-and-components--25 вообще 100 нанофарад, я такую и вставил (красная на плате самая большая)))) Ща попробую тупо параллельно приставить на 1 мкф, она у меня самая большая тут, больше пока нет )
[DOUBLEPOST=1490124856][/DOUBLEPOST]@Long, приставил. Изменения в звуке на слух нулевые



[Цыхра]

MXR на барабанах. В самом конце Muff для сравнения, вообще конечно преображает до неузнаваемости луп



[andy felon]

@Цыхра, у меня у знакомого был диджитек дет метал он тоже так гудел и он его использовал как эффект)



[digilab2]

-посмотри может в монтаже ошибся , должно все работать, хотя ор07 туда не гуд , чего нибудь меньше шумящее
надо , да для ор07 емкость с3 убери как и для тл071 (нужна только для 308), посмотри сигнал до полевика ( соединение r7 и с8) может
просто половик плохой попался
-я б еще с5 уменьшил до 0.47 -1 мкф серединку подчеркнет
-а вообще туда ada4627 или opa1651 надо ставить , на худой конец opa134, и вместо выходного половика тоже
оу повторителем, да и тембрик поинтереснее воткнуть



[digilab2]

Но может как раз трабла в том что у меня не стоит TL071, а обратная связь рассчитана для него?

-пофигу окрас звука только будет менятся от типа оу , работать должно с любым начиная с 741



[Цыхра]

Разобрался, оказывается на черном стерео-джеке если вставить штекер, то размыкаются выводы, которые по обе стороны. А я думал что это для удобства ))) Перепаял все на одну сторону и заработало. Только он дико чувствительный ко входу, чтобы гейн работал нормально надо довольно тихие сигналы подавать, а если мне не для гитары, а для синтов, надо какой-то резистор увеличить?



[digilab2]

-резисторы r4 и r5 увеличь пропорционально или вместо крутилки r-dist 100к поставь меньшую( по простому в параллель можно поставить постоянный
резистор), чувствительность уменьшится, да и с3 не забудь убрать , если стоит



[Цыхра]

@digilab2, а что даст убирание C3?



[digilab2]

-она для op07 и tl071 не нужна у них внутренняя коррекция , подключив ее вы х.з куда там внутри оу ее включаете ( надо смотреть по внутренней схеме оу)
в 308 это конкретно емкость коррекции без нее он возбудится



[dugdum®]

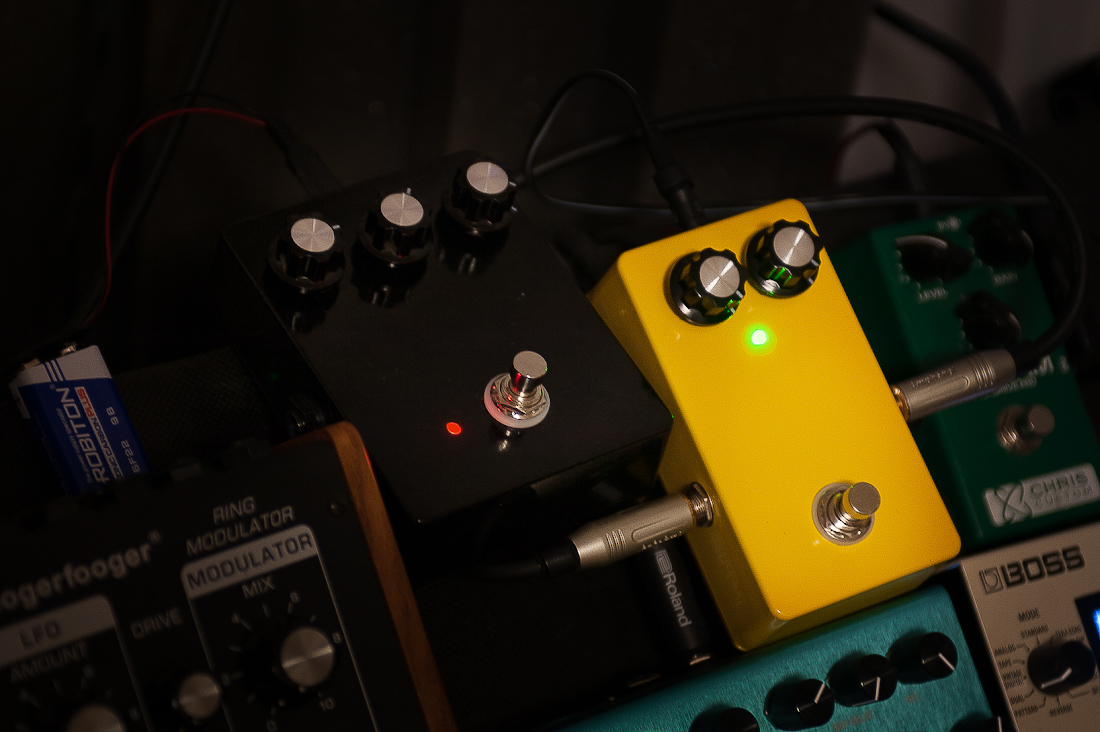

Спасибо @Цыхра за импульс взять в руки паяльник Тоже сделал себе крысу, мафф и вусмерть замоденный mxr (осталось дождаться корпус из Таиланда). Всё отлично работает, буду юзать.



[Цыхра]

@dugdum®, я свой зеленый мафф из мыльницы пересадил наконец в корпус.) А где взять вон ту хреньку с дырочками? Вдруг тоже чего-то захочется сделать, а плату заказывать будет влом

Кстати, а как лучше надписи сделать? Есть какой-нибудь метод попроще?



[dugdum®]

А где взять вон ту хреньку с дырочками?

эта хрень в том же тайском магазине 66 центов стоит
http://www.taydaelectronics.com/hardware/prototyping-boards/small-stripboard-94x53mm-copper.html
тут она пополам раскушенная - на одной половинке крыса, на другой mxr )



[Цыхра]

@dugdum®, А я MXR решил не моддить, а крысу надо бы, а то ну уж больно резко перегружается она. Прикручу таки потенциометр вместо входного мегаомного резистора )



[Long]

-- В Митино навалом подобных плат.

потенциометр вместо входного мегаомного резистора

-- Он не виноват. Замените переменник, хотя бы на 10 кОм.



[Цыхра]

Надо теперь делать Phaser. MXR Phase 90/100 )
[DOUBLEPOST=1490290132][/DOUBLEPOST]

Он не виноват. Замените переменник, хотя бы на 10 кОм.

Я вчера пробовал параллельно ему ставить сопротивление на 10К - результат не такой, какой ожидал. Уровень-то снижается, но регулировка гейна при котором слышны изменения остается в тех же первых 5% поворотах ручки.



[Long]

-- Гм... А где подобранные оптроны брать будете?
http://www.wellnessarticles.net/f2fdfa292d5a150d-mxr-phase-90-schematic.html

P.S. Не параллельно, а вместо.



[Цыхра]

P.S. Не параллельно, а вместо.

или вместо крутилки r-dist 100к поставь меньшую( по простому в параллель можно поставить постоянный
резистор



[digilab2]

-да параллельно ( забыл сказать) это просто навскидку подобрать примерный номинал , потом надо поставить этот нужный номинал крутилки причем для
плавности регулировки тут нужен антилогарифм ( например 10кс) но и линейный сойдет(10кв)
-если крутилок нет и получился например 10к ( нужные искажения) то крутилку оставь старую 100к а r4 r5 увеличь в 10раз, емкости с5 с6 соответственно уменьши в 10раз
