Коммутационные панели (1 онлайн

[Acort]

Для оптимизации процессов (хотя втайне мутю один проект, не скажу какой) модулярства нередко применяются matrix панели, и вот какой у меня возник вопрос:

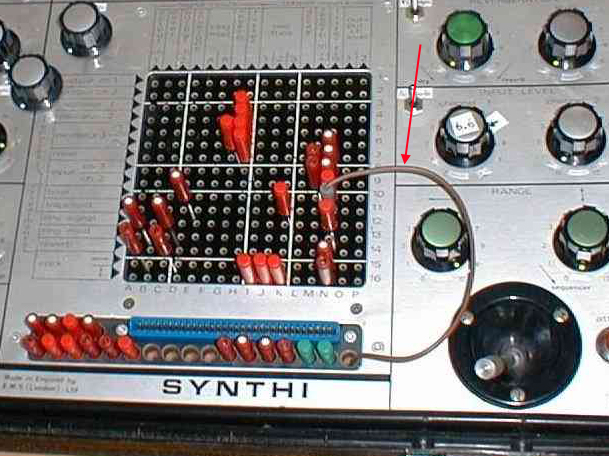

Посмотрите на фоту:

Здесь я наблюдаю посыл аудио сигнала с трех осцилляторов на один аудио вход фильтра. Без микшеров и пр. дури.
Эт как? Электронный фэн-шуй допускает? Или не все просто?

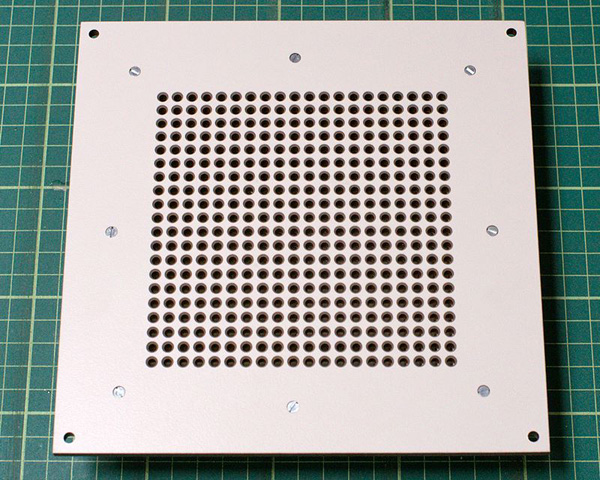

Панельку планирую использовать от ghielmetti, вот такую:



[papaZooZoo]

В простейшем варианте можно через резистор. Получится пассивный микшер. Есть сайт, где люди собирают копию этого самого АКС. Там можно посмотреть. Если не найдешь вечером ссылку дам, сейчас с телефона.
[DOUBLEPOST=1448984144,1448983346][/DOUBLEPOST]Резистор внутри пина



[Acort]

За ссылку заранее пасиб)) То чет пинов с резисторами не встречал, ток с диодами.



[papaZooZoo]

Это оригинальный с резистором. Кстати отличались по цвету. В серых стояли 5%, а остальные цветные - "высокоточные" там от 1 до 0,1% отклонения.
Ты давай задачу поставь, если секрет - то в личку. Инфы море, что надо - непонятно



[Acort]

@papaZooZoo, ОК, завтра на свежую голову отпишусь
[DOUBLEPOST=1449045660,1448998078][/DOUBLEPOST]

Ты давай задачу поставь, если секрет...

От тебя разве утаишь? Сам уже поди догадался Синтю мутю... За основу беру модули Стива Гая (Analogue Systems) VCO, фильтры Synthi, генераторы трапеции и пр. Всё это под единую панель с внутренней коммутацией заведенной на панель.

Сейчас встал вопрос как раз с коммутационной панелью. Хочу найти все запчасти на первичном рынке. Но с плугами вот такая проблема - с резисторами нет.

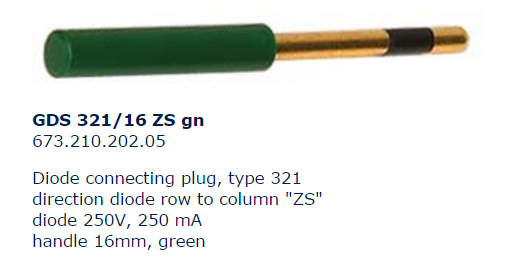

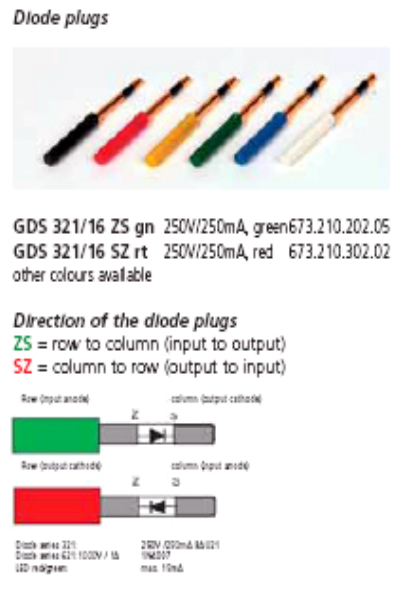

Ghielmetti предлагает только диодные, или просто коммутация без изысков:

И вот непонятно можно ли разобрать этот плуг и вставить туда резистор? Или диод у них стоит в теле плуга, в перемычке между контактами?

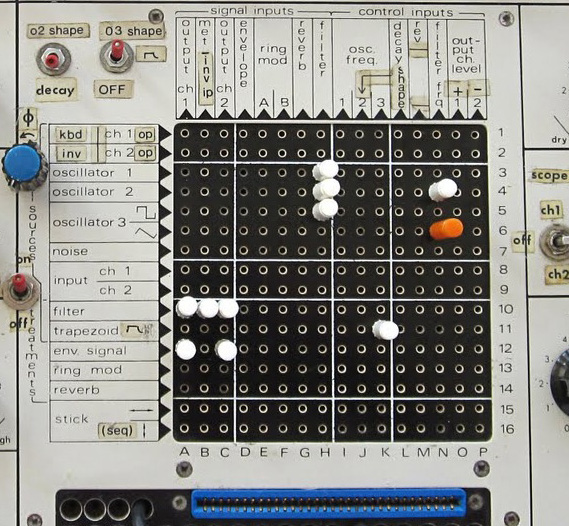

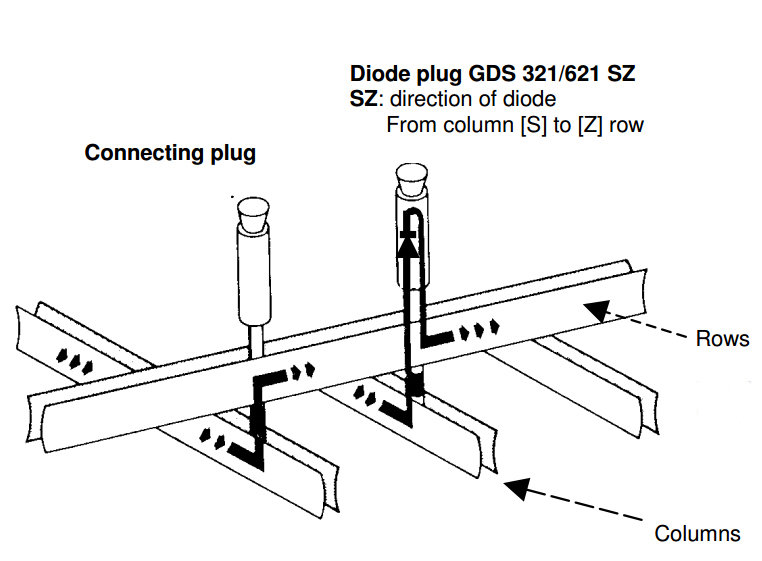

Другая картинка дает надежду :

Если неразборный плуг - то хреново... Мне хотелось бы еще провода напаять - плуг / миниджек для возможности коммутации самой панели с другими модулями.

Рассматривал вариант с программируемым матриксом от прибалтов (в основной ветке как-то выкладывал), но там маленькая матрица... мне надо минимум 20х20.



[papaZooZoo]

Ну если самому не паять всё с нуля, то есть два варианта.
Первый: предусмотреть только прямую коммутацию, как при использовании патч-кордов.
Второй: мутить через резисторы. В этом случае разбирать надо. Т.е берем диодный, он точно разберется, вопрос как потом собрать. В крайнем случае отлить новый колпачок из эпоксидки, обточить и покрасить. Сопротивление в АКС 2,7 кОм, в Синти 100 - 10 кОм.
Кстати посмотри на матрицу в АРП-2500. Тоже интересное решение.
А вот еще мысль. Можно пользовать простые пины, а резисторы напаять на выходы матрицы. Если не понятно - нарисую



[Acort]

Всё паять не буду, платы не трогаю, выпаиваю только переменники, тумблера и коммутационные гнезда.
За идею с Арпом, пасиб, понравилась мысль , у меня ж есть одна матриксина от Карпентера (правда этот партизан додумался к черной панельке приложить черные же пины, мля) так вот арп дает кайфовую идею сопряжения панелей.
С резисторами не знаю... наверное не буду париться, в конце-концов в оригинале один VCF, а у меня четыре Может кину переключаемые ветки с резисторами с выходов VCO на матрикс.
Ох, чую не скоро еще мой монстр засветится в соседнем посте

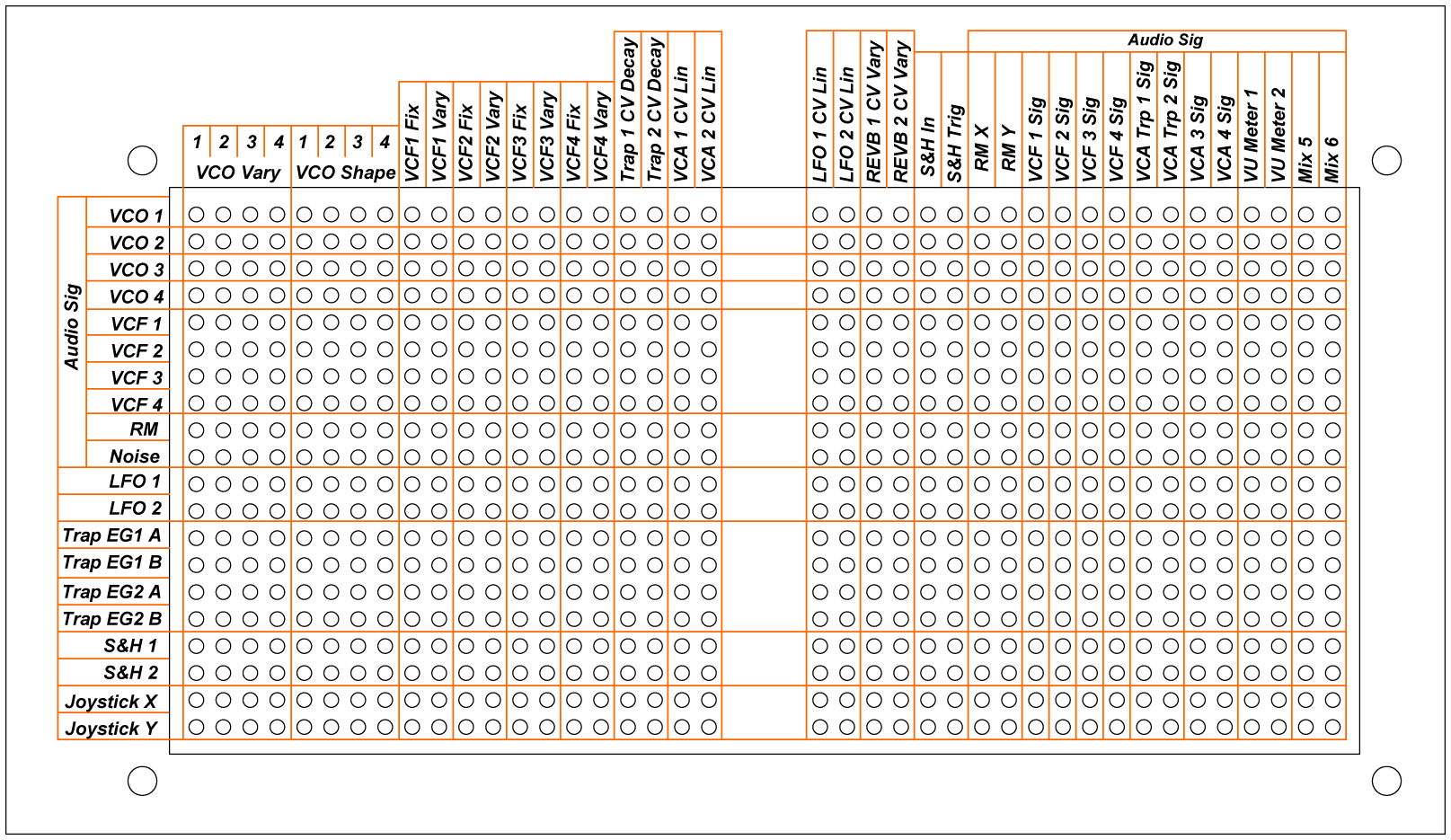

[DOUBLEPOST=1455538846,1449054706][/DOUBLEPOST]Парни, гляньте на проект матрикса. Ничего не забыл?

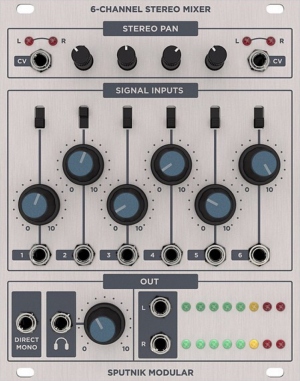

Из предустановок (распаяно внутри): питчи на осцы, гейт на EG трапеции, выходы 4-х VCA на входы микшера, вот такого:

Два входа микшера свободных на матриксе для Noise, RM. Входы / выходы двух модулей Revb/Сhorus не влезли на матрикс, буду доп. гнезда ваять. VCO с переключателями волны на панели, LFO тоже.



[papaZooZoo]

Ща с телефона, вдуматься трудно, но кажется избыточно. Осцилляторы/фильтры какие будут? А то я уже забыл.



[Acort]

Осцилляторы/фильтры какие будут? А то я уже забыл.

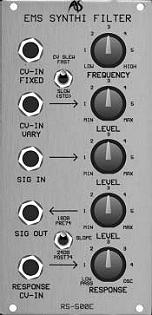

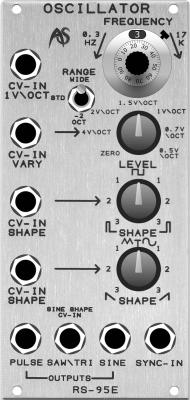

Ща накидаю:

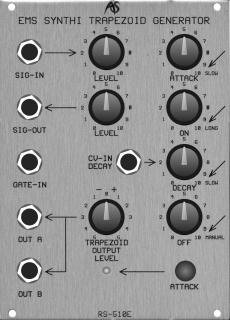

Генератор трапеции со встроенным VCA. Всего VCA четыре, еще два таких:

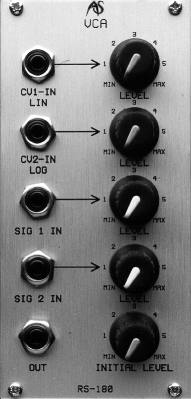

Еще парочку таких хочу взять:

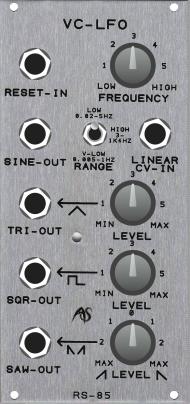

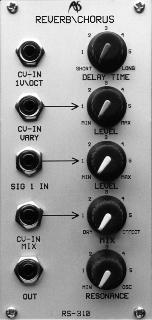

[DOUBLEPOST=1455556501,1455555751][/DOUBLEPOST]LFO, для полноты картины



[papaZooZoo]

Ну во-первых очень много не используемых дырок. Во вторых начнем с осцилляторов. У тебя на каждом ТРИ выхода и все три полезные. Ты их проигнорил. Sync тоже побоку, хотя его можно реализовать отдельным тумблером. Это только осцилляторы, дальше даже не смотрел. Может всё-таки стоит рассмотреть концепцию от 2500 с ползунковыми переключателями? Хотя навскидку сейчас порыл, самый длинный, что нашел на 5 позиций только, хотя 4 назначения + *никуда* можно обыграть, ну или 5-я позиция перекидывает на следующий переключатель.
Матрица штука прикольная, но для минимальной конфигурации, а ты собираешься большой гроб строить, так что или патчить проводами или смотри на 2500. Хотя ...



[Acort]

У тебя на каждом ТРИ выхода и все три полезные. Ты их проигнорил.

Плохо объяснил просто. На каждом осце ставится ползунковый переключатель pulse - saw/tri - sine (типа как на Roland Systems) и уже выбранный сигнал подается на матрикс.
Плюс на CV Shape входе тумблер pulse - sine/tri.
С LFO то же самое - переключатель sine - tri - sqr - saw на каждом.

Sync тоже побоку

Не побоку выведу гнезда на задницу, или переключателями реализую (матрикс маленький все не влезает).

Может всё-таки стоит рассмотреть концепцию от 2500 с ползунковыми переключателями?

Пытался найти ползунки длинные - нереально

Матрица штука прикольная, но для минимальной конфигурации

А я попробую То что не влезет в матрикс реализую доп. гнездами (пущу их поверху, как в модулях SEM Оберхейма) и переключателями.
Ревер/хорус тож будет с переключателем вкл/байпас между VCA и микшером.
[DOUBLEPOST=1455612555,1455611122][/DOUBLEPOST]Еще планирую соорудить патч-кабели миниджек -> pin для втыкивания непосредственно в матрикс, типа



[papaZooZoo]

Ну вот и вылезает кроме матрицы еще и патчи и переключатели и пр. А если еще захочется 2 волны с одного осциллятора взять? А три?
Вот она нормальная матрица для твоей задачи

Вот самый длинный из движковых переключателей, что я нашел навскидку
http://ru.mouser.com/Electromechanical/Switches/Slide-Switches/_/N-5g2x?P=1yzucus

А вот в плане научного бреда, если вот такие кнопки вместо пинов то Артурия соплями утрется
http://ru.farnell.com/nsf-controls/623300-001-060-010/switch-spdt-green-led/dp/1165219

Вот, заронил в тебя сомнения и пошел дальше веселиться



[Acort]

Вот она нормальная матрица для твоей задачи

Вот самый длинный из движковых переключателей, что я нашел навскидку

пять позиций... мало

А вот в плане научного бреда

Кнопки хорошия, я такие на свой surround контроллер поставил

Вот, заронил в тебя сомнения и пошел дальше веселиться

Молодец, чо
Пасиб, Леш, буду думать



[papaZooZoo]

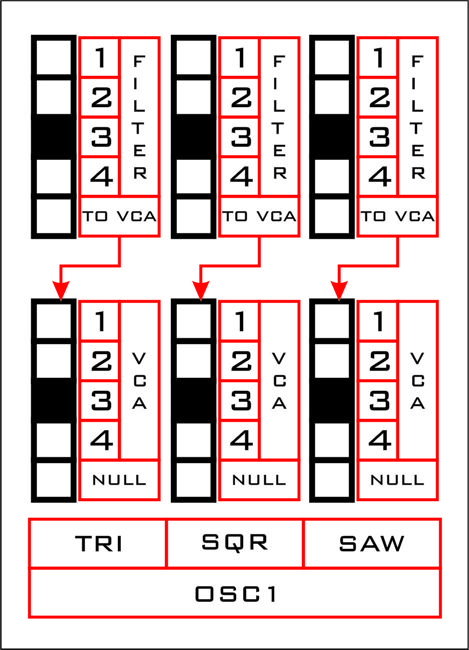

5 позиций можно объединять, я выше писал, ща картинку скину чтобы понятно было
[DOUBLEPOST=1455627915,1455626958][/DOUBLEPOST]

Всё, я за руль, если в пробку стану - буду отписываться



[Acort]

5 позиций можно объединять

Кстати, оч. хорошая мысль, но не вместо матрикса, а вместе с ним, чтоб полностью использовать VCO.
И на LFO такие же переключатели поставить, чтоб все волны м.б. задействовать.
[DOUBLEPOST=1455629016,1455628843][/DOUBLEPOST]А с VCA пятую поз. на rev/chorus, как вариант.



[papaZooZoo]

А если матрикс взять от Эрики, то можно пресеты запоминать ...
Гыыы, я не дам тебе спать спокойно



[Acort]

Гыыы, я не дам тебе спать спокойно

А я пока не собираюсь

У Эрики маленькая матрица, если набирать на все соединения никакого бабоса не хватит.
Можно было и Hinton расмотреть, но всего 8х8, непонятно вообще на хрена такие выпускать
[DOUBLEPOST=1455634099,1455630452][/DOUBLEPOST]

можно пресеты запоминать ...

Можно в рэк поставить пару-тройку SSL X-Patch (16х16 каждый), закоммутировать все возможные соединения и на стену повесить простыню с пояснениями
