блоки питания для ноутбуков

Тема в разделе "Прочее Оборудование", создана пользователем basЫl, 2 авг 2018.

  1. basЫl

    basЫl атрофировал юмор.

    Регистрация:
    4 янв 2004
    Сообщения:
    5.538
    Симпатии:
    3.108
    Адрес:
    Москва
    а расскажите, повелители электронов, почему блоки питания для игровых ноутов (около 200Вт) такие здоровые и тяжёлые, и есть ли метод уменьшить их?

  2. VR.j

    VR.j Active Member

    Регистрация:
    29 апр 2014
    Сообщения:
    282
    Симпатии:
    111
    Адрес:
    Rostov-on-Don
    Вот прям уменьшить?
    так? -
    [​IMG]

    Серьезно - большое потребление (предполагается) - большой блок. (Деталек больше иногда и они мощнее).
    Можно попробовать поработать с "универсальным блоком для ноутов", лишь бы разъем подошел, ну и если в критические моменты загрузки он виснуть / перегружаться не будет.
    я бы не рисковал... просто зачем мощную машинку хиленько питать?
    А, ну и заряжаться наверно помедленней будет.

    Oliver_Cray нравится это.
  3. basЫl

    basЫl атрофировал юмор.

    Регистрация:
    4 янв 2004
    Сообщения:
    5.538
    Симпатии:
    3.108
    Адрес:
    Москва

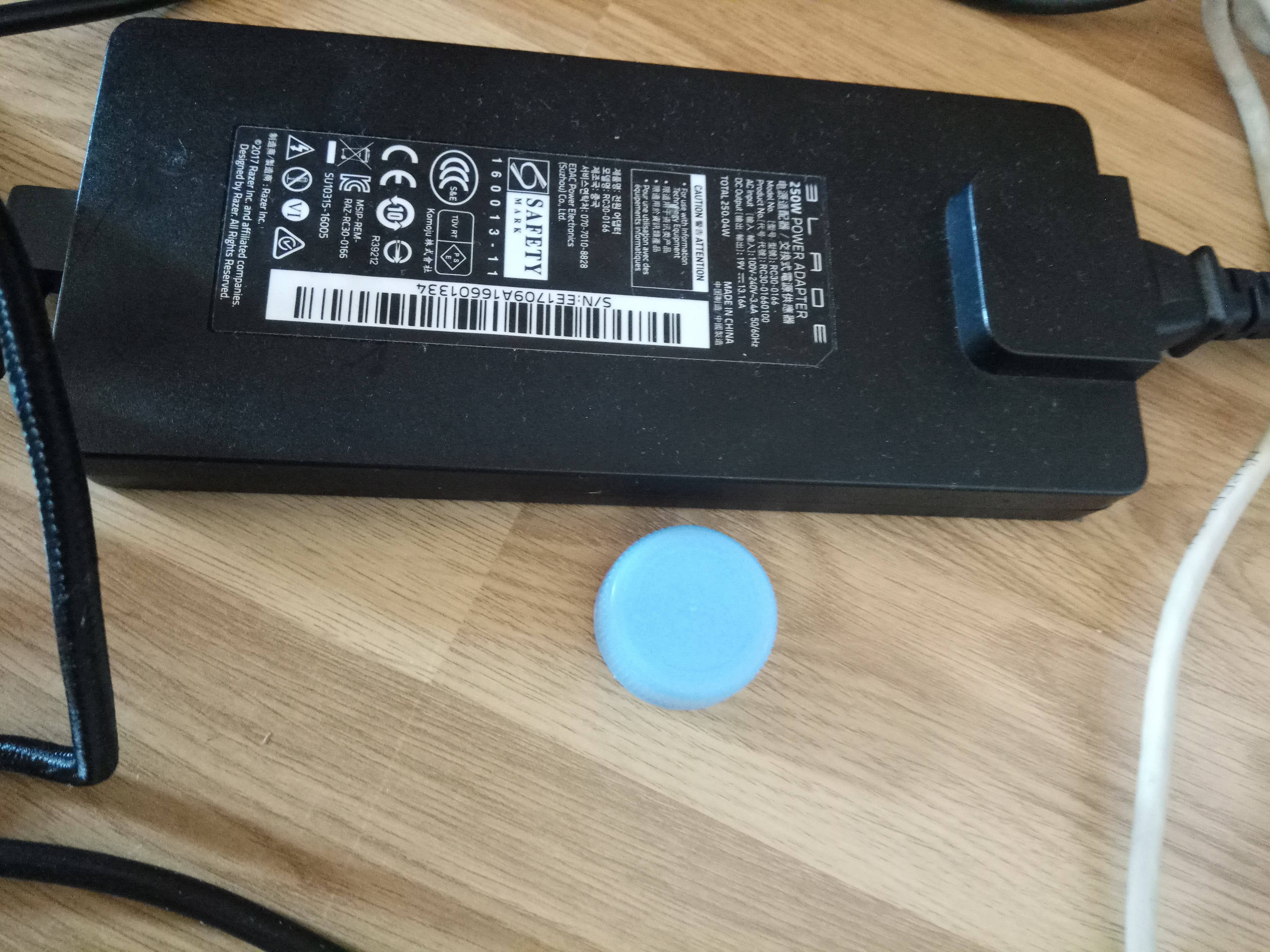

    пожалуйста - 250Вт, рядом крышка от бутылки.
    Толщина блока - полторы толщины крышки, остальные размеры примерно 20х10см.
    Что вообще нужно уместить в подобном блоке?


    Вложения:

  4. Alex_028

    Alex_028 Well-Known Member

    Регистрация:
    10 май 2015
    Сообщения:
    623
    Симпатии:
    261
    Пол:
    Мужской
    Род занятий:
    Программирование, музыка, Reaper accessibility
    Адрес:
    Донецк
    Читал в какой-то статье что импульсные блоки питания маленькие и легкие, но в магазинах когда поинтересовался продавцы только тупо таращились и говорили что таких для ноутов несуществует.
    Я так предполагаю что это блочки наподобие как для мобильника-дебильника))))

  5. Methafuzz

    Methafuzz Loading. Please, wait...

    Регистрация:
    16 май 2006
    Сообщения:
    4.986
    Симпатии:
    2.329
    Пол:
    Мужской
    Адрес:
    Калуга
    Ватты они ж разные, есть китайские и реальные, сами знаете. Есть пиковые и долговременные, потом с каким качеством стабилизировано выходное напряжение, пульсации, гармоники, ВЧ помехи и мильон всего... Хороший импульсник сделать дорого, поэтому это редкость, хотя и возможно в принципе

    Oliver_Cray нравится это.
  6. Ifrit

    Ifrit Злой я

    Регистрация:
    31 окт 2007
    Сообщения:
    5.964
    Симпатии:
    3.885
    Род занятий:
    Академическая музыка: запись, сведение, FOH
    Нормальный размер для такой мощности БП.

  7. basЫl

    basЫl атрофировал юмор.

    Регистрация:
    4 янв 2004
    Сообщения:
    5.538
    Симпатии:
    3.108
    Адрес:
    Москва
    почему именно такой нормальный?

  8. Methafuzz

    Methafuzz Loading. Please, wait...

    Регистрация:
    16 май 2006
    Сообщения:
    4.986
    Симпатии:
    2.329
    Пол:
    Мужской
    Адрес:
    Калуга
    Можно для сравнения взять модуль блока питания Hypex. При мощности в 400 ватт размеры 10 х 10 х 4 см и цена 90 евро. Это, правда, с одним двуполярным выходным напряжением.

    basЫl нравится это.
  9. basЫl

    basЫl атрофировал юмор.

    Регистрация:
    4 янв 2004
    Сообщения:
    5.538
    Симпатии:
    3.108
    Адрес:
    Москва
    хотелось бы узнать, из-за размеров каких элементов нельзя сделать блок компактнее?

  10. Methafuzz

    Methafuzz Loading. Please, wait...

    Регистрация:
    16 май 2006
    Сообщения:
    4.986
    Симпатии:
    2.329
    Пол:
    Мужской
    Адрес:
    Калуга
    ну вот, можно на картинку того хайпекса глянуть, там хорошо видно, что самые большие элементы это конденсаторы фильтров, трансформатор и радиаторы мощных транзисторов. А вообще, чем выше КПД блока питания, тем меньше он рассеивает тепла, соответственно меньше потребуется радиаторов всяких, и меньше будет размер самого блока.

    [​IMG]

  11. basЫl

    basЫl атрофировал юмор.

    Регистрация:
    4 янв 2004
    Сообщения:
    5.538
    Симпатии:
    3.108
    Адрес:
    Москва
    @Methafuzz, ну тогда можно взглянуть на картинку моего блока и увидеть что высота корпуса вместе с коробкой - 2см. Значит там применяется какое-то другое решение или другие элементы небольшой высоты.
    Вопрос - какие? и почему не используются ещё в компактных блоках питания? и можно ли уменьшить размер для меньшей мощности?

  12. Methafuzz

    Methafuzz Loading. Please, wait...

    Регистрация:
    16 май 2006
    Сообщения:
    4.986
    Симпатии:
    2.329
    Пол:
    Мужской
    Адрес:
    Калуга
    так у того блока и мощность в два раза меньше. Но зато длина в два раза больше. Скорее всего, элементы там просто разнесены по горизонтали. И конечно, для меньшей мощности и размер элементов и радиаторов будет меньше. Вон, зарядка от айфона вообще крохотная )

    И еще я уверен, что и запасы по мощности элементов в ноутбучных блоках меньше гораздо, и рабочие режимы выбраны более "горячие". Все это позволяет сокращать размеры, но отрицательно влияет на качество выходных параметров и надежность БП.

  13. basЫl

    basЫl атрофировал юмор.

    Регистрация:
    4 янв 2004
    Сообщения:
    5.538
    Симпатии:
    3.108
    Адрес:
    Москва
    а существуют такие в 3 раза меньше по высоте, но в 2 раза меньше по мощности?

  14. Methafuzz

    Methafuzz Loading. Please, wait...

    Регистрация:
    16 май 2006
    Сообщения:
    4.986
    Симпатии:
    2.329
    Пол:
    Мужской
    Адрес:
    Калуга
    я специальных исследований не проводил, но 100% уверен, что существуют. Можно гуглить по запросу "SMPS modules" (SMPS - switching mode power supply). И дополнительный тюнинг возможен в каждом случае, например, вынести габаритные элементы с платы на проводах и разместить их более оптимально никто не мешает. Китайцы могут все, но вопросы качества, какие выходные параметры по пульсациям и помехам, может ли БП тащить полную нагрузку длительное время, не перегреваясь, наличие защитных алгоритмов и цепей - тут уже придется набивать шишки. Когда мы покупаем блок питания от производителя ноута - он все эти проблемы решает сам и дает свою гарантию. В противном случае, сами понимаете...

  15. VR.j

    VR.j Active Member

    Регистрация:
    29 апр 2014
    Сообщения:
    282
    Симпатии:
    111
    Адрес:
    Rostov-on-Don

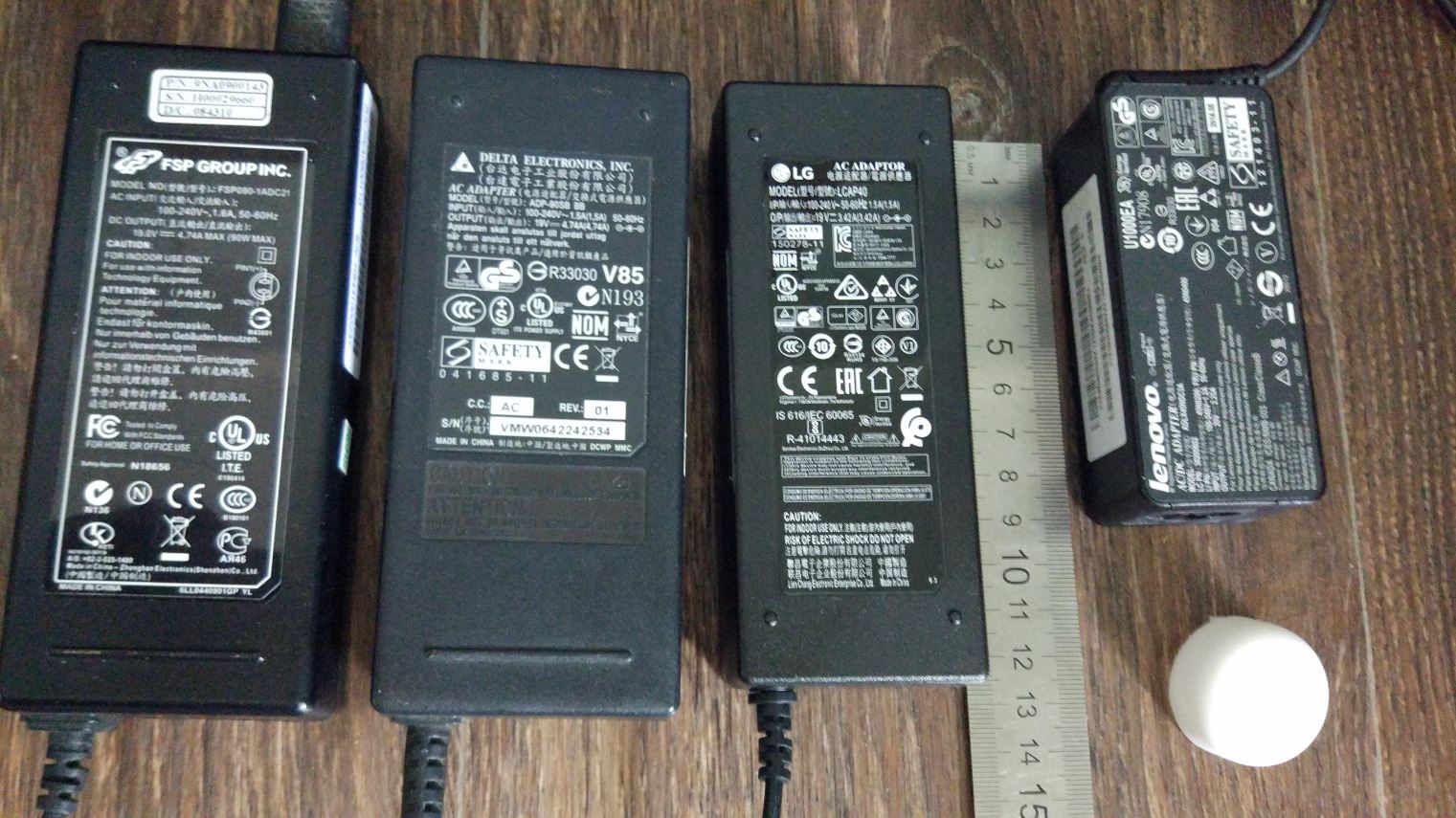

    2 @basЫl - не поленился посмотреть свои блочки - большие - по 80 ватт. Я думаю - ваш реально по "массе-габариту" уже оптимизирован.


    Малыш леново - 40 ватт
