Aes ebu кабель

Тема в разделе "Прочее Оборудование", создана пользователем Nikasak, 23 июл 2018.

  1. Nikasak

    Nikasak Member

    Регистрация:
    25 апр 2018
    Сообщения:
    34
    Симпатии:
    0
    Пол:
    Мужской
    Народ подскажите какая схема пайки кабеля для цифровых вых
    Xlr - rca???
    --- добавлено 23 июл 2018 ---

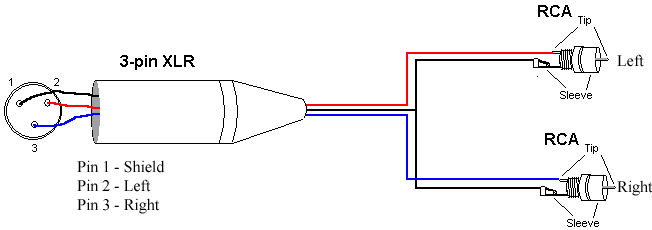

    Это подойдёт?


    Вложения:

  2. mxc

    mxc Active Member

    Регистрация:
    8 сен 2006
    Сообщения:
    722
    Симпатии:
    216
    Род занятий:
    Audio Engineer
    Адрес:
    ufa
  3. Methafuzz

    Methafuzz Loading. Please, wait...

    Регистрация:
    16 май 2006
    Сообщения:
    4.986
    Симпатии:
    2.329
    Пол:
    Мужской
    Адрес:
    Калуга
    То, что на вашей картинке, вообще не в тему, там не просто кабель, а нужно переходник спаять

    [​IMG]

    Или с трансформатором еще можно, но это уже дороже.

  4. Nikasak

    Nikasak Member

    Регистрация:
    25 апр 2018
    Сообщения:
    34
    Симпатии:
    0
    Пол:
    Мужской
    Это схема переходника на один тюльпан. Или тоже самое и для 2?

  5. mexap

    mexap Well-Known Member

    Регистрация:
    7 ноя 2004
    Сообщения:
    2.555
    Симпатии:
    1.206
    Адрес:
    Н.Новгород
    А зачем для двух?

  6. Nikasak

    Nikasak Member

    Регистрация:
    25 апр 2018
    Сообщения:
    34
    Симпатии:
    0
    Пол:
    Мужской
    А меня в карте spdif на 2 тюльпанах сделан а выход aes на 1 xlr

  7. Methafuzz

    Methafuzz Loading. Please, wait...

    Регистрация:
    16 май 2006
    Сообщения:
    4.986
    Симпатии:
    2.329
    Пол:
    Мужской
    Адрес:
    Калуга
    spdif передает цифровой стереосигнал по одному проводу. На карте могут быть spdif вход и выход, тогда это два тюльпана, посмотрите повнимательнее.

  8. Nikasak

    Nikasak Member

    Регистрация:
    25 апр 2018
    Сообщения:
    34
    Симпатии:
    0
    Пол:
    Мужской
    Спасибо. Действительно вход и выход. Надо отдохнуть

  9. digilab2

    digilab2 Well-Known Member

    Регистрация:
    19 июн 2012
    Сообщения:
    5.897
    Симпатии:
    2.410
    Пол:
    Мужской
    Адрес:
    Москва
    -нет это фигня какая то
    -резисторный переходник с aes на spdif? ну возможно работает
    -правильный вариант только один - трансформатор 14:10 ( это кол-во витков) , берется ферритовое кольцо ( размер не важен)
    с u=5000-10000, с одной стороны мотается 14 витков проводом 0.4 0.5 с другой 10 , там где 14 витков к 2, 3 ноге xlr , там где 10 к rca
    трансформатор надо делать впритык к rca чтобы экран работал на весь кабель aes

    Последнее редактирование: 24 июл 2018
