Устраняем цифровой шум в мониторах

Тема в разделе "Звуковые платы, конвертеры", создана пользователем Vitaly Zolotarev, 24 май 2018.

  1. Vitaly Zolotarev

    Vitaly Zolotarev Active Member

    Регистрация:
    20 июн 2008
    Сообщения:
    174
    Симпатии:
    103
    Привет всем!

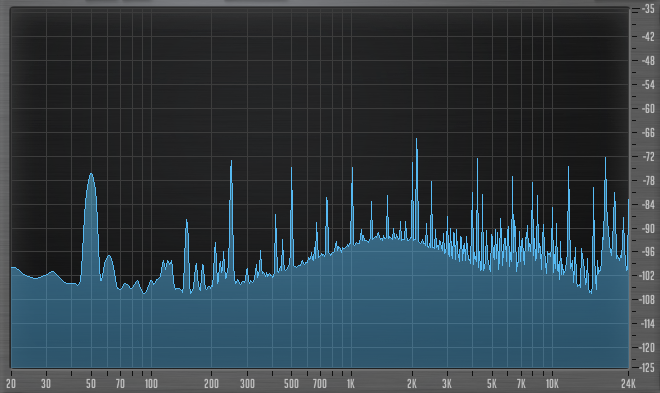

    Речь идёт вот о таком шуме Шум до.mp3 (все файлы в атаче). Его спектр Изначальный спектр шума.png.

    Ситуация следующая. Компьютер и аудио интерфейс (NI Komplete Audio 6) работают без вопросов. Инструмент Korg KingKorg сам по себе тоже без нареканий. Но при подключении его к интерфейсу в мониторах (наушниках) возникает вышеупомянутый шум.

    Интересно что при использовании ноутбука работающего от аккумулятора шум пропадал. Но стоило ноутбук подключить к его блоку питания как шум возвращался. Получается что шум возникает в результате соединения нескольких устройств работающих на импульсных БП. В моём случае это компьютер, монитор и инструмент (аудио интерфейс питается по USB от компьютера).

    При всех своих достоинствах (меньшие размеры и вес, высокий КПД) данный тип БП не всегда обеспечивает гальваническую развязку с сетью. Он также является источником высокочастотных помех. Попробовал Furman Merit Series M-10x E. По идее он должен защищать от помех в сети. У-вы, в моём случае от него не было абсолютно никакой пользы.

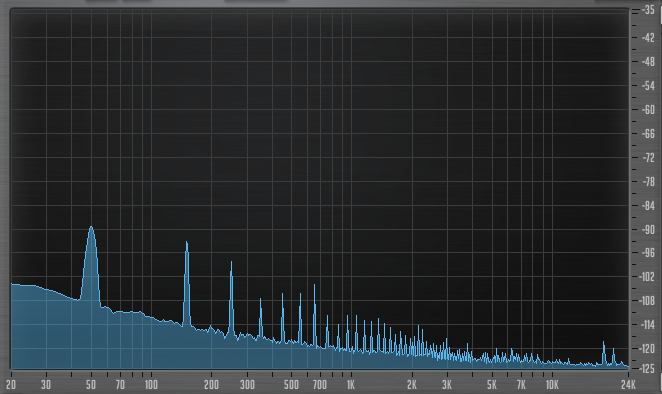

    И так три пути разрешить эту проблему - либо, у одного из устройств, поменять импульсный БП на обычный (трансформаторный), либо запитать устройство от аккумулятора, либо подключить одно из устройств через разделительный трансформатор. В итоге остановился на последнем. Подключение компьютера или монитора через разделительный трансформатор ничего не дало. А вот при подключении Korg KingKorg цифровой шум сразу же исчез. Вот новый спектр: Спектр шума с плохим кабелем.png

    Это обнажило ещё одну проблему. На графике отчётливо видны гармоники кратные 50Гц. Импульсный БП, пусть и подключённый через разделительный трансформатор, такое выдавать в принципе не может. Подозрение пало на кабели. Так и оказалось. Заменил на более качественные и вот: Спектр шума с хорошим кабелем.png

    Теперь всё идеально. Надеюсь мой опыт будет кому-то полезен.
    Всего наилучшего.









    Вложения:

    Aleksandr Oleynik нравится это.
  2. basЫl

    basЫl атрофировал юмор.

    Регистрация:
    4 янв 2004
    Сообщения:
    5.538
    Симпатии:
    3.108
    Адрес:
    Москва
    1. не стОит сохранять файлы с шумом -100дб в мп3
    2. а какие кабели поменяли на какие? небалансные на балансные?

  3. i-noy

    i-noy Active Member

    Регистрация:
    2 дек 2011
    Сообщения:
    524
    Симпатии:
    183
    Адрес:
    Воронеж Vai Sity
    Вырываете "земляные" контакты в розетке к которой подключаете комп и вуа-ля)))

    Vitaly Zolotarev и Oliver_Cray нравится это.
  4. Oliver_Cray

    Oliver_Cray Well-Known Member

    Регистрация:
    29 окт 2014
    Сообщения:
    2.902
    Симпатии:
    2.336
    Пол:
    Мужской
    Адрес:
    Майкоп
    @i-noy, можно менее варварски, изолировать земляные контакты в вилке

    Long нравится это.
  5. Alex_HS

    Alex_HS Super Moderator Команда форума

    Регистрация:
    19 ноя 2002
    Сообщения:
    13.913
    Симпатии:
    12.151
    Род занятий:
    Звукорежиссёр
    Адрес:
    Москва
    Или тройник, переходник или переноску без земли. Этой проблеме сто лет в обед и способ лечения давно известен.

    Oliver_Cray, Long и dromax нравится это.
  6. digilab2

    digilab2 Well-Known Member

    Регистрация:
    19 июн 2012
    Сообщения:
    5.903
    Симпатии:
    2.410
    Пол:
    Мужской
    Адрес:
    Москва
    -cимметрию надо везде использовать и смотреть наличие земляных петель и не будет никаких шумов( на самом деле это не шум
    а высокочастотный срач с импульсников)

  7. Vitaly Zolotarev

    Vitaly Zolotarev Active Member

    Регистрация:
    20 июн 2008
    Сообщения:
    174
    Симпатии:
    103
    Небалансный на небалансный. Просто более качественный (потолще :))
    Попробовал. Действительно, эффект тот же. Спасибо!
    Петли не было. Всё оборудование питается из одной переноски. У инструмента выход несимметричный, поэтому и использую гитарный кабель. Как видно из графиков, в моём случае этого вполне достаточно. Был бы кабель хороший.
