Застряла в "глухом" гнезде сердцевина джека - TRS 6,3мм (1 онлайн

[Stapleton]

Мужики, на ютьюбе есть куча видео с разными способами достать сердцевинку мини-джека из гнезда. Но, кажется, они не подойдут к "большому" TRS.

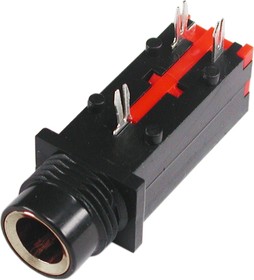

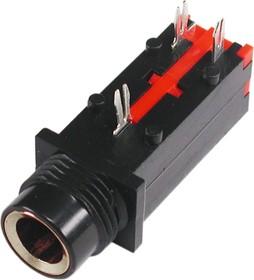

У меня в "маме" усилителя отломался и застрял "горячий плюс" джека (tip), причём идущий от него штырёк остался внутри тоже (коротит на минус). Гнездо закрытое, примерно как на картинке.


Что-то можно сделать или сразу искать "маму" и перепаивать?

Заранее благодарю.



[Alx_g]

а за штырёк не вытягивается?



[Acort]

@Alx_g, фиг найдешь такой пинцет, чтоб внутрь этого гнезда залезть ((
[DOUBLEPOST=1516650832][/DOUBLEPOST]И гнездо неудачное, с торца не вытолкнуть застрявший кусок...



[Stapleton]

а за штырёк не вытягивается?

@Acort выше правильно пишет. Пинцет подходящий чисто физически не подберёшь.



[Oliver_Cray]

И гнездо неудачное, с торца не вытолкнуть застрявший кусок...

Попробуйте торец рассверлить тонким сверлом.



[Acort]

@Oliver_Cray, тоже пришла в голову такая мысль, но обычно из-за плотного монтажа на плате к этой заднице не особо то и подберешься.



[ssm]

Вакуумный отсос и демонтаж - наименее разрушительный способ в таком случае.



[Min.ka72]

отломился кончик trs в гнезде, разобрал девайс и шилом аккуратно вытолкал деталь, но там гнездо с полостями было, поэтому получилось.



[alexei56]

@Stapleton, остаётся следующее:
усилок поставить в такое положение, чтобы отверстие мамы смотрело вертикально вниз;
шилообрАзным инструментом пробуйте отгибать контакты в маме от центра по направлению к периферии...
если повезёт, то "сердечник" упадёт под силой тяжести)))



[fakeitback]

@Stapleton, пройдись по рыболовным, там продаются экстракторы типа такого: http://www.novafish.ru/catalog.php?tovar_id=17317, иногда совсем узкие бывают

причём идущий от него штырёк остался внутри тоже

Вот его то и попытаться зацепить



[Acort]

@alexei56, если бы гнездо было таким

то да. У гнезда на фото ТС не за что зацепиться.



[alexei56]

@Acort, так я и не предлагаю разбирать ничего. Орудовать надо через входное отверстие мамы.



[Acort]

Орудовать надо через входное отверстие мамы.

Форум гинекологов!
[DOUBLEPOST=1516654336][/DOUBLEPOST]@alexei56, не получится, шилообразный инструмент сам будет препятствием для извлечения. А разъем можно угробить окончательно.



[Vovanych]

иголку на клею вставить, дать засохнуть ... ну и тянуть



[Anthony Scott]

@Stapleton, если зацепиться не за что, то самый действенный метод: выпаять гнездо, аккуратно его разобрать и достать оттуда tip.
Это не так сложно, просто кропотливая работка...

Это узкое гнездо, похожее на Jalco, там очень компактная контактная система и сами контакты довольно тугие; можно конечно пробовать манипуляции с шилом, поместив гнездо отверстием вниз, но манипуляции именно в таком гнезде могут и не помочь, в общем, надо пробовать. Демонтаж как крайний вариант)))



[alexei56]

...разъем можно угробить окончательно.

Можно... но не нужно)))

..., не получится, шилообразный инструмент сам будет препятствием для извлечения...

Приведу картинку из интернета:

"кончик" ("tip") "папы" ("штеккер") почему заходит в гнездо ("маму") с мягкими щелчками и фиксируется там?
Пра-авильно))) потому что в "маме" есть НЕ просто контакты соответствующие, но контакты эти как бы подпружинены.
"кончик", а вернее головка его, сейчас удерживается подпружиненной изогнутой пластинкой, которая на фотке подписана словом "tip".
Если всю "маму" повернуть "влагалищем" вниз, затем ввести условное шило через "влагалище" снизу вверх и орудовать "шилом", как рычагом, надавливая на выпуклую часть пластинки с названием "tip", то вероятнее всего наш "кончик" будет стремиться упасть вниз, по направлению сначала к подпружиненной пластинке\контакту "ring", а затем и вовсе к выходу наружу...



[Skalk]

У меня та же беда в Лексиконе (только без стержня, чисто головка). Кто что только не делал, не помогает. Максимум до второго контакта вытаскивали. Но приходилось назад топить, а то закорачивает.
Осталось только выпаять, просверлить 0,5мм с торца и выдавить наружу (думаю получиться).
Либо полная замена мамы.



[Anton Vorozhtsov]

Я тоненькой отверткой выковырял в такой ситуации.



[digilab2]

-таких гнезд везде полно , выковыривать бесполезно там скорее всего еще и внутренний контакт сломался
гнездо надо просто выкусить ( не выпаивая) и заменить на новое предварительно прочистив отверстия в плате
отсосом или зубочисткой
[DOUBLEPOST=1516666919][/DOUBLEPOST]

если зацепиться не за что, то самый действенный метод: выпаять гнездо, аккуратно его разобрать и достать оттуда tip.

-эти гнезда не разборные (по простому) , выпайка просто приведет к разрушению площадок на плате



[Skalk]

-таких гнезд везде полно , выковыривать бесполезно там скорее всего еще и внутренний контакт сломался
гнездо надо просто выкусить ( не выпаивая) и заменить на новое предварительно прочистив отверстия в плате
отсосом или зубочисткой
[DOUBLEPOST=1516666919][/DOUBLEPOST]
-эти гнезда не разборные (по простому) , выпайка просто приведет к разрушению площадок на плате

Так и сделаю. Откусить пожалуй наиболее рациональное и наименее проблемное решение.
Жалко потеря гнезда Neutrik ну да ладно.



[NRami]

Имея длинный узкий зажим, лучше медицинский и тонкую крепкую спицу, без труда можно вытащить головку штекера. Зажимом зацепить стержень, а спицей отводить в сторону контакты, тогда свободно выйдет сама головка штекера.
А сломать гнездо Neutrik, никогда не поздно.



[Stapleton]

Имея длинный узкий зажим, лучше медицинский и тонкую крепкую спицу, без труда можно вытащить головку штекера.

А вот фигвам (индейская народная хижина)!
Имею (спасибо тёще) кучу медицинских и анатомических зажимов (не говоря уж о скальпелях). Попробуй там в гнезде что-то сделать. Либо не влазит, либо не разожмёшь.

иголку на клею вставить, дать засохнуть ... ну и тянуть

Это подходит для мини-джеков. В данном случае ещё и клея добавится внутри. Очень уж плотно всё сидит.

Камрады, спасибо за участие. Я понял, что в моём случае тупо легче перепаять гнездо. Повезу в мастерскую ребятам, пусть пару копеечек заработают.
[DOUBLEPOST=1516695575][/DOUBLEPOST]

Приведу картинку из интернета:

Картинка из интернета сама себе противоречит. То колечко ВНИЗУ - это ring, а не tip. Как раз её можно не то что выковырять, а тупо вытрясти.



[Vovanych]

Еще раз: штырь джека внутри полый - там проходит провод/а - засунь туда иголку (скрепку) - то, что влезет по диаметру на клей хороший. Когда клей высохнет - тащи



[Stapleton]

Еще раз: штырь джека внутри полый - там проходит провод/а - засунь туда иголку (скрепку) то, что влезет по диаметру на клей хороший. Когда клей высохнет - тащи

Фиг знает. А действительно, вдруг возьмет. Эпоксидкой, что ли, намазать?



[Vovanych]

Эпоксидкой возьмет на 100 %, но думаю любой типа момента (дай только просохнуть часов 10) тоже сработает - сопротивление у фиксаторов в маме не так чтобы очень.



[Stapleton]

Спасибо!

сопротивление у фиксаторов в маме не так чтобы очень.

Ну это если не говорить про мой zoom r24 )))) Слава богу, что не в нём штекер обломался
Там джеки пассатижами иногда нужно вынимать. Не знаю, какой японской задницей они думали, когда заказывали гнёзда на свой аппарат.



[belovw]

Была подобная ситуация - застряла головка джека. Что только не делали. Решилось банально. Вставили джек в гнездо так, что бы штырь вошел в головку пазами чуток подругому и максимально за неё зацепился. С первого раза не получилось. Пробовали разные "позиции". В итоге всё вышло.



[sunet]

А у меня в Zoom n4 кончик застрял, а разъем combo...сложный, множество контактов, плотность монтажа высокая... пытался выпаять - стала плата просто плавиться !!! Не знаю что там за материал...тонюсенький... так и не починил...



[Vovanych]

Там джеки пассатижами иногда нужно вынимать.

Если фиксаторы такие упругие, можно попробовать саморезик ввинтить, но, думаю, от проворота они не удержат... если есть возможность шилом или чем еще край зафиксировать, то может получится саморез ввинтить и потом за него тянуть



[digilab2]

Жалко потеря гнезда Neutrik

-если картинка верна то неутрик таких гнезд не делает
-самый подходящий для таких дел клей - циакрин, мажете тонким слоем обломок джека и аккуратно вставляете , но лучше выкусить
