Модернизация усилителей активных мониторов

[Kompozitor777]

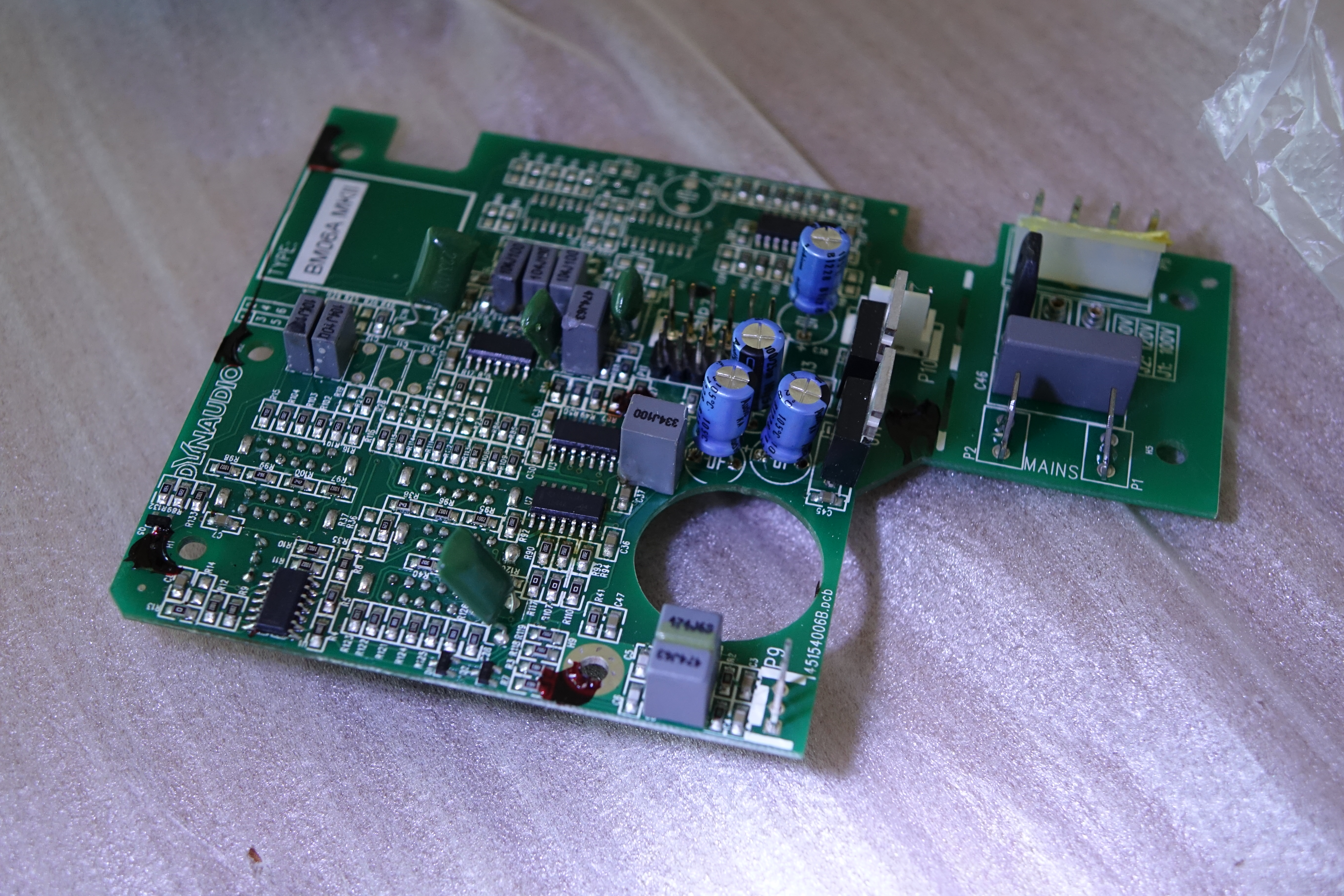

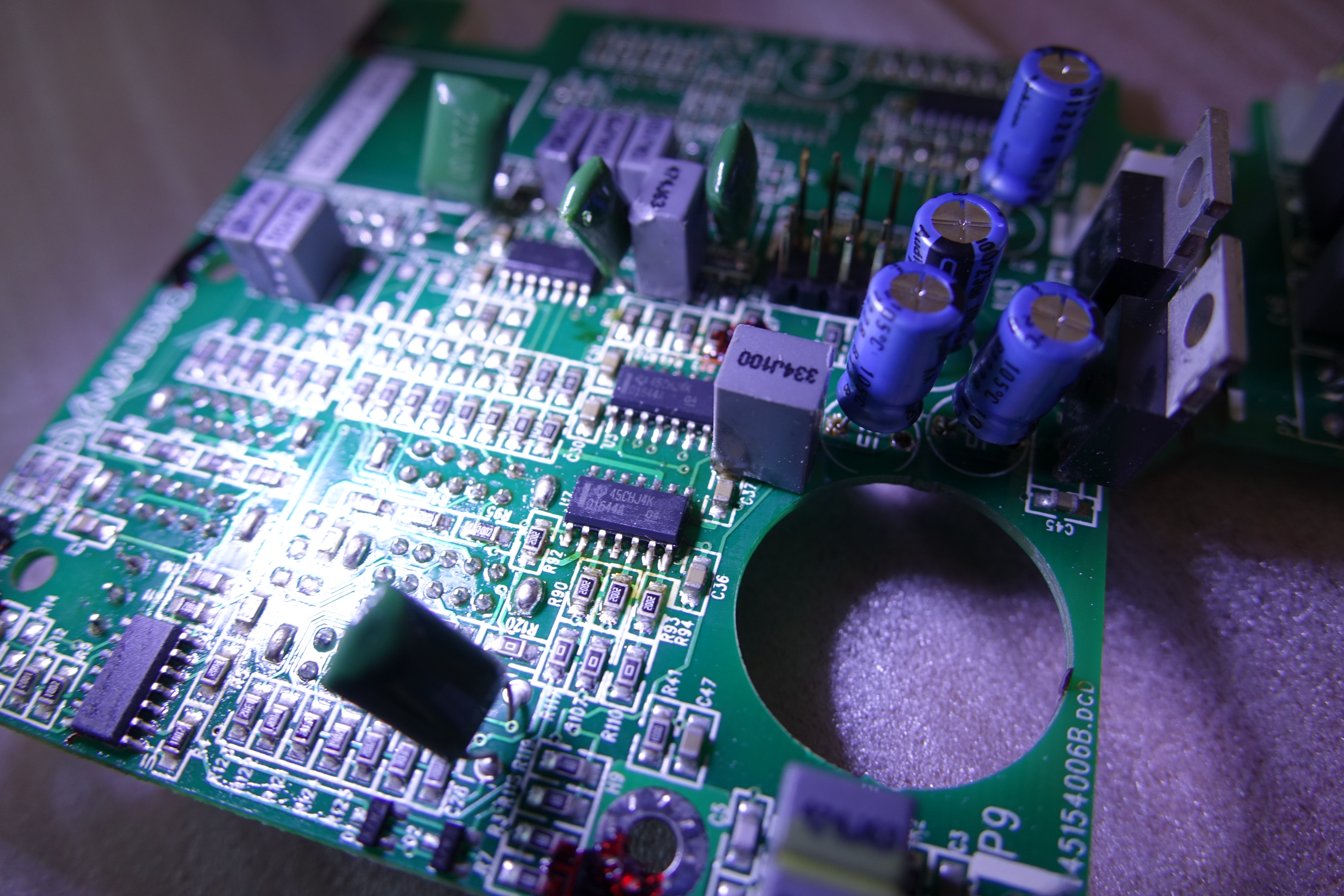

Замена операционных усилителей фильтрах в Dynaudio BM6 MK3 прошла успешно))) Теперь о результатах: шум в простое стал меньше, я не могу сказать, что он полностью исчез (видимо остался шум самой микросхемы), но что стал тише - это факт. Теперь по звуку: я не могу сказать, что звук прямо координально поменялся, но то, что высокие частоты стали более читаемы и реалистичнее, это можно сказать с точной уверенностью. Так же и по средним, особенно слышно на вокале. В общем, старые TL084 в топку)) Менял на OPA1644. Также заменил электролиты JH на Nichicon KA.



[Dmitry Anderson]

@Kompozitor777, круто. Главное чтобы не плацебо



[Kompozitor777]

@almazmusic, не...не плацебо, в прослушивании принимали участие несколько человек, которые и раньше приходили ко мне на прослушку))) Но, сразу скажу, самим лучше туда не лезть, мне меняли в сервисном центре, специалист по аудиооборудованию. Там очень тонкая пайка)))



[Dmitry Anderson]

@Kompozitor777, да понятно, ибо всё smd усыпано.



[live]

Раз затронули тему пайки, то спрошу по поводу замены конденсаторов. Влияют ли конденсаторы в блоке мониторов которым около 10 лет на звук, какой срок службы этих деталей в студ. мониторах?



[Kompozitor777]

@live, все зависит от конденсаторов, фирмы, серии и рабочих температур. Если "черные" и "белые" списки производителей. Я тоже думал менять JH в усилительном блоке на другие, более качественные конденсаторы, но сегодня мастер потестировал те, которые установлены в усилительные модули, вполне неплохие, по крайней мере емкость держат)) А вообщем надо смотреть внешний вид, если кондеры потекли или вспухли - точно под замену.



[live]

Еще когда кондюки старые, то колонки неприятно шипят/фонят...



[Kompozitor777]

@live, ну да, особенно если кондюки китайские какие-нибудь низкосортные.



[zwid]

@Kompozitor777,
Если не секрет, во сколько обошлось данное мероприятие по замене?



[Kompozitor777]

@zwid, не секрет: примерно 3500 - 10 шт. OPA1644 (заказывал напрямую от Texas In - пришли из США за 4 дня!!!) и за работу заплатил 2000 р. всего...Ну еще плюс покупал кондеры - 8 шт...но они стоят около 400 р. В общем примерно - 6000 р. полностью)) Ну я еще подставки продал от мониторов которые в комплекте шли, так что можно считать, что апгрейд достался даром))))))))))
[DOUBLEPOST=1501690962][/DOUBLEPOST]но тут еще важно спеца найти, мне повезло, он спаял - как будто новые операционники там с завода стоят)))



[zwid]

@Kompozitor777, не дорого в общем. Призадумался тож о замене. А подставки что не пошли так как на стойках мониторы стоят? Я свои использую под сабвуфер очень кстати получилось!



[Kompozitor777]

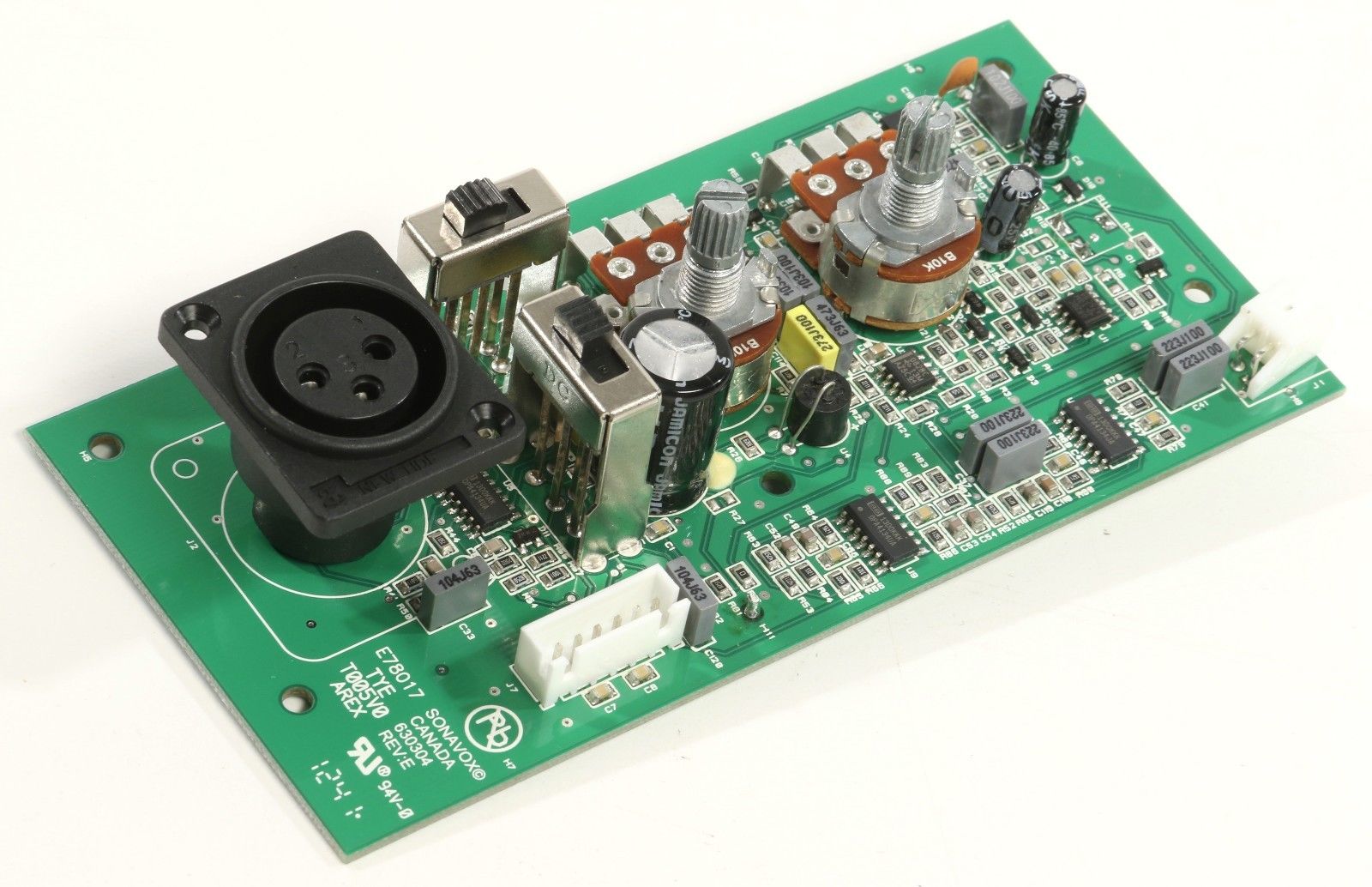

вот кстати активный фильтр от Focal Solo6 там уже стоят OPA4134 насколько я разглядел. Хотя по начинке - усилитель там тоже микросхемный Вот разбор колонок (Twin) http://schemes.zeya.org/?p=13
[DOUBLEPOST=1501691303][/DOUBLEPOST]Я свой стол специально на заказ делал, к мониторам специальные подставки вырезали и стоят на вибропоглощающем материале)) Стойки высоковаты для меня оказали...Если на столе ставить.



[zwid]

И про opa1644 можно узнать в каких моделях такие стоят? Как я понимаю что данные усилители используются для более дорогих моделей.



[Kompozitor777]

О я точно не знаю где еще ставят, точно знаю, что во всех мониторах средней категории стоят TL или 4558 4580 и тд, мне 1644 посоветовали в поддержке Texas Inst, написали, что для звука это один из лучших оперов, что они производят и с TL084 взаимозаменяем.
[DOUBLEPOST=1501691724][/DOUBLEPOST]Фильтры на топовых ОУ стоят в APS Aeon, Focal Solo 6 Квестах ну и в других подобных мониторах. А уровень Adam A7X MSP7 HR624 BM6 и даже Genelec 8030 8040 8050 ... это TL084 либо JRC 45...



[zwid]

@Kompozitor777, понятно, спасибо вам. Теперь буду думать насчет замены. Что касается шумов то данный вопрос отпадаёт так как они меня совсем ненапрягают. Еле слышны.



[Kompozitor777]

И опять же, замена ОУ - это не панацея... много зависит от трансформатора самого усилителя и тд...Но если что и улучшать в модулях - то начинать надо с ОУ. И без фанатизма)))
[DOUBLEPOST=1501692037][/DOUBLEPOST]Да, если что обращайтесь))) Насчет шума, он не напрягал и раньше. В первую очередь причина замены ОУ был интерес, много читал об этом и решил попробовать)))Главное, что удалось)))



[zwid]

@Kompozitor777, хорошо. Если не возражаете я к вам в личку обращусь если у меня возникнут конкретные вопросы по этому поводу.



[Kompozitor777]

@zwid, да конечно))) обращайтесь.



[akaabd]

@Kompozitor777, Тогда получается нашим мастерам есть возможность заняться моддингом мониторов и получать неплохой приработок,очень интересная затея,а вот с бюджетными типа Беринжер 2031а получилось бы интересно,а то уж больно не нравится мне его звук,мурашки по спине идут,ну эт конечно если их слушать после жбл6328
Наши конструкторы бы откликнулись насчёт этой идеи...



[Kompozitor777]

@akaabd, а кстати это идея))) В принципе если во всех моделях стоят одни и те же TL и JRC можно подобрать замену. И это касается не только мониторв а и звуковых карт, где 4580 - это типа как стандарт, везде ее пихают, даже в RME. А насчет беренджере... никогда их не слышал, читал обзор...но помню когда то давно был у меня их пульт, через 2 года домашнего использования захрипел. Продал спецу, который его подправил и для свадеб оставил...Я думаю, что такой моддинг имеет место с мониторами средней категории, типа Динов Ямах MSP7 Адамов...Можно вообще оставлять активные фильтры как есть, ну только заменив ОУ а усилительный модуль вообще другой поставить, вместо тех же LM STK что стоят по умолчанию...Но это уже меня понесло В плане моддинга максимум - это замена ОУ ну или может еще кондеров, если уж совсем поганые стоят...На том лучше и остановиться))



[The Patient Zero]

@Kompozitor777, добрый, я уже пытался спросить в другой ветке (попытались меня протролить, не стал продолжать), а если dsp стоит, то тоже можно делать модинг? Я полагаю, что проблема в том, что не знаю как устроен активный монитор.



[Kompozitor777]

@The Patient Zero, добрый вечер) DSP - вы имеете ввиду DSP кроссовер или это цифро-аналоговый вход в мониторах?



[The Patient Zero]

@Kompozitor777, lyd серия, полагаю dsp кроссовер там.



[ZLoDAY]

как вы собрались что то менять ? там же уровни выставлены и питание согласовано. по сути это фактически из активного монитора воспользоваться пассивной частью, воткнуть свои усилки...тогда вопрос - во сколько станет модернизация *на каком месте остановиться.



[Kompozitor777]

@The Patient Zero, в BM6 Mk3 тоже DSP кроссовер. Там только усилитель класса AB, но все равно, лучше найти спеца и проконсультироваться. Или написать в поддержку изготовителя чипов и они посоветуют равнозначную замену.
[DOUBLEPOST=1501740021][/DOUBLEPOST]@ZLoDAY, да все правильно, там питание рассчитано на TL084 напряжение и прочее. Суть в том, что не любой опер пойдет на место старого TL084. Я поэтому и писал в поддержку Texas Inst. OPA1644 имеет сходное рабочее напряжение и потребление тока (мА) там в даташитах все указано. Я поэтому написал, что самому лучше не лезть и нужна консультация. Модернизация обошлась примерно в 6000 р. 3500 10шт. OPA1644 и 2000 за работу. Остановиться я думаю стоит на замене ОУ и максимум еще поменять конденсаторы, если уж совсем г...о стоят.



[Kompozitor777]

Сегодня состоялось контрольное прослушивание. В общем вот объективные выводы: замена ОУ в первую очередь влияет на высокочастотный диапазон, появляется больше деталей, особенно слышно на перкуссионных инструментах, слушали Селин Дион, Robert Miles, Роксетт, Эра. Из наших - Ария (первые альбомы), первый альбом Земфиры (который сводили в Англии) и еще кое-что из Линды. Стали прослушиваться мельчайшие детали записи в ВЧ и СЧ диапазоне. Ревера дилеи...В общем, результат определенно есть и очевидный. Звук стал более живой что ли. Мы еще заметили одну особенность. Если вы колонки подключите к карте типа М Аудио, Фокустрайт и тд...где все в одном...скорее всего в модернизации усилителя нет смысла. Улучшения от апгрейда будут слышны только при соответсвующем тракте. Мне принесли USB карту на AKM AK4358 и JRC4580 ...в общем при сравнении с моей Lynx E22 - небо и земля. Колонки звучали неплохо, но не было той детальности, и натуральности звучания. Теперь задумался о замене электролитов. Почитал западные форумы - конденсаторы JH (которые стоят кстати и в Mackie HR и в KRK VXT) - рекомендуют менять на Panasonic FC или Nichicon, для LM3886 будет достаточно. Ну это уже проще, чем с ОУ - нужно подобрать соответсующую емкость и напряжение, да и пайка там намного проще. Ну это пока на будущее планы, на данный момент звук более чем устраивает.



[Music_Hawk]

Я считать не умею, или проще и явно лучше не модить усь, а выкинуть его нахрен и звук гнать от норм внешнего уся и разница будет слышна на любой звуковой карте.



[mitinglas]

Я считать не умею, или проще и явно лучше не модить усь, а выкинуть его нахрен и звук гнать от норм внешнего уся и разница будет слышна на любой звуковой карте.

А где взять нормальный внешний усь, да ещё с би-ампингом + кроссовер? Вот вопрос вопросов!



[Music_Hawk]

Кмк, для трусов 2031 или рокитов, слишком много чести.



[The Patient Zero]

@Kompozitor777, А Вы или кто либо видел LYD серию внутри, что там стоит и в каком количестве? Не смог найти на просторах интернета.
