Читаю мануал по RME UFX+ и в разделе входов и выходов наткнулся на перечень уровней,который малеха ввел в ступор.Подскажите как это понять?
Линейные входы:
Fireface UFX+ использует следующие значения уровней:
Reference 0 dBFS @ Headroom
Lo Gain +19 dBu 15 dB
+4 dBu +13 dBu 9 dB
Выходы:
Так же, как у аналоговых входов, для поддержания стабильной работы с большинством других
устройств, определяется необходимый уровень на выходах. Запас по уровню у Fireface UFX
находится между 9 и 15 dB, в зависимости от выбранного референсного уровня:

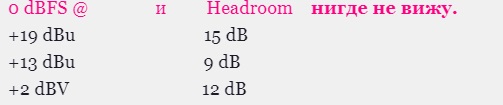

Reference 0 dBFS @ Headroom
Hi Gain +19 dBu 15 dB
+4 dBu +13 dBu 9 dB
-10 dBV +2 dBV 12 dB
Приведённые выше уровни используются во всех устройствах RME для их совместимости.
Выходы 1 и 2 выполнены на разъёмах XLR, дополнительно обеспечивая выходной уровень +24
dBu, что делает их совместимыми с SMPTE (+24 dBu @ 0 dBFS, +4 dBu с запасом 20 dB):
Reference 0 dBFS @ Headroom
+24 dBu +24 dBu 20 dB
Помогите разобраться,что,как,зачем и для чего???
пс.Смотрю в Total Mix карты,а там на входах доступны только:
+4 dBu и
Lo Gain
А на выходах:
-10 dBV
+4 dBu
Hi Gain
+24 dBu
------------------------------------
Линейные входы:
Fireface UFX+ использует следующие значения уровней:
Reference 0 dBFS @ Headroom
Lo Gain +19 dBu 15 dB
+4 dBu +13 dBu 9 dB
Выходы:
Так же, как у аналоговых входов, для поддержания стабильной работы с большинством других
устройств, определяется необходимый уровень на выходах. Запас по уровню у Fireface UFX
находится между 9 и 15 dB, в зависимости от выбранного референсного уровня:
Reference 0 dBFS @ Headroom
Hi Gain +19 dBu 15 dB
+4 dBu +13 dBu 9 dB
-10 dBV +2 dBV 12 dB
Приведённые выше уровни используются во всех устройствах RME для их совместимости.
Выходы 1 и 2 выполнены на разъёмах XLR, дополнительно обеспечивая выходной уровень +24
dBu, что делает их совместимыми с SMPTE (+24 dBu @ 0 dBFS, +4 dBu с запасом 20 dB):
Reference 0 dBFS @ Headroom
+24 dBu +24 dBu 20 dB
Помогите разобраться,что,как,зачем и для чего???
пс.Смотрю в Total Mix карты,а там на входах доступны только:
+4 dBu и
Lo Gain
А на выходах:
-10 dBV
+4 dBu
Hi Gain
+24 dBu
------------------------------------
