Странности с железными реверами (проблемы коммутации)

Тема в разделе "Процессоры эффектов", создана пользователем karlklara, 11 июл 2017.

  1. karlklara

    karlklara Active Member

    Регистрация:
    28 ноя 2010
    Сообщения:
    210
    Симпатии:
    32
    исходные данные имеется несколько железных реверов.

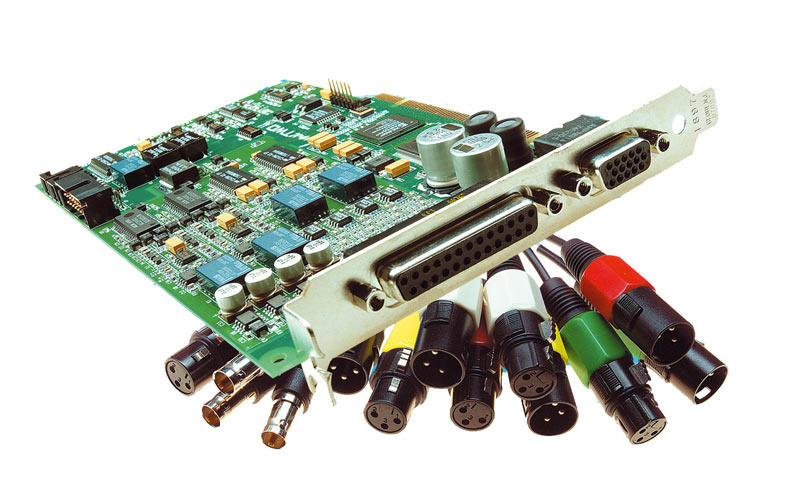

    подключение выход звуковой карты (LynxTwo) => обработка => вход звуковой карты (LynxTwo)

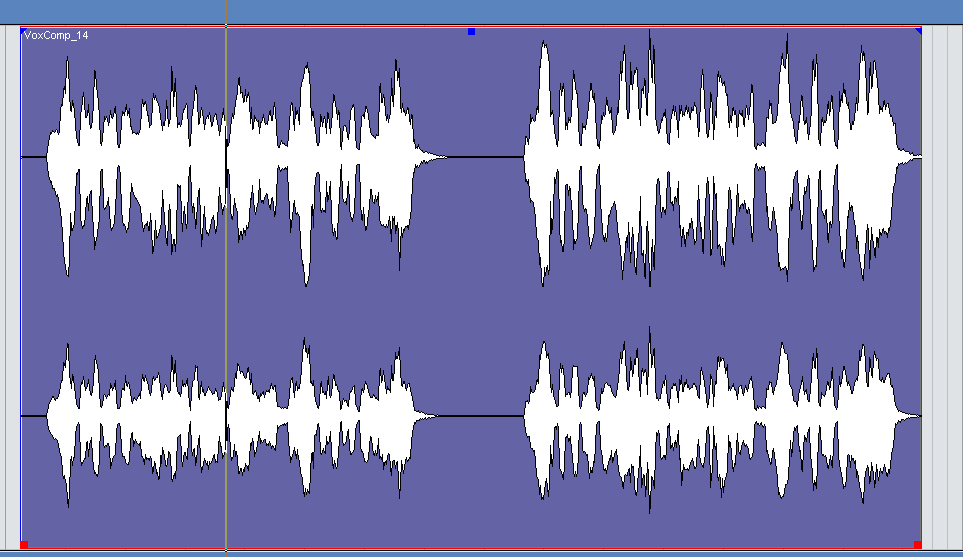

    проблема у некоторых обработок один канал звучит громче другого даже на байпасе.
    причем! внимание! когда меняешь провода L и R на выходе ревера - ничего не меняется , например как звучал левый канал громче, так и звучит также Левый громче. Т.е. громкость каналов не меняется несмотря ни на какие переключения и на смену проводов. В DAW все так же поступает Левый громче правого. В настройках микшера звуковой все по нулям.

    сия ситуация у меня вообще в голове не укладывается, как такое вообще возможно?
    например: с ямаховскими реверами такой проблемы нет, а у алесиса, динаккорда есть

    может кто сталкивался, где искать проблему?)

  2. dromax

    dromax Well-Known Member

    Регистрация:
    4 июл 2010
    Сообщения:
    872
    Симпатии:
    519
    так каналы по разному звучат где? На выходе прибора или на входе карты? Где разница там и искать....

    karlklara нравится это.
  3. karlklara

    karlklara Active Member

    Регистрация:
    28 ноя 2010
    Сообщения:
    210
    Симпатии:
    32
    чтобы выяснить это завел пару с ревера во внешний микшер. Баланс одинаковый, следовательно с ревера идет нормальный сигнал.
    У карты соединил входы и выходы напрямую. Тут тоже все норм, уровень каналов одинаковый.

    проблема осталась:rolleyes:

    Последнее редактирование: 12 июл 2017
  4. karlklara

    karlklara Active Member

    Регистрация:
    28 ноя 2010
    Сообщения:
    210
    Симпатии:
    32
    еще заметил одну интересую вещь: все ревера с которыми проблема не имеют на борту разъемов XLR, только Джеки.
    совпадение? не думаю)

  5. akro

    akro Member

    Регистрация:
    22 ноя 2006
    Сообщения:
    30
    Симпатии:
    8
    у алесис мидиверб 1-й и 2-й это нормально (про остальные не знаю) на многих пресетах, так и задумано, в левом канале громче. Имеется в виду чисто ревер, т.е. ручка микс выкручена до упора по часовой стрелке.
    Скорей всего не в это проблема, вы не дописали: есть симметричное подключение или нет, бывают стерео джеки и хлр-ы, они симметричные, бывают моно джеки, они несимметричные, опишите что как подключали и ест ли ваша звуковуха симметричное подключение (в том числе и соединение выход-вход карты)?

    karlklara нравится это.
  6. karlklara

    karlklara Active Member

    Регистрация:
    28 ноя 2010
    Сообщения:
    210
    Симпатии:
    32
    дада, все симметрично. "4 аналоговых симметричных 24-битных входа и 4 аналоговых симметричных 24-битных выхода" на XLR
    карту тестил простым соединением входов и выходов.
    Ревера тоже симметрия, поглядел в мануалах.
    для того чтобы завести карту в ревер и обратно спаяны кабели-переходники. Симметрия соблюдена. Да собственно со всеми приборами работает отлично, кроме нескольких обработок.

  7. karlklara

    karlklara Active Member

    Регистрация:
    28 ноя 2010
    Сообщения:
    210
    Симпатии:
    32
    понаписал я тут) немного сужу описание
    с ревера выходят L и R каналы, левый громче правого
    я меняю провода на выходе ревера и по логике громкий и тихий канал должны поменяться местами
    НО этого не происходит. По прежнему L громче R.
    если прикинуть логически как это вообще возможно?
    у меня мозг ломается, хотя наврное все решается довольно просто =)

  8. karlklara

    karlklara Active Member

    Регистрация:
    28 ноя 2010
    Сообщения:
    210
    Симпатии:
    32
    проделал вот какой эксперимент.
    на канале который воспроизводит тише замкнул Sleeve и Ring, т.е. сделал несимметрию. И громкость каналов выровнялась.

    истина где-то рядом 7a7135e6_resizedScaled_740to555.jpg

  9. Long

    Long Well-Known Member

    Регистрация:
    27 фев 2008
    Сообщения:
    9.012
    Симпатии:
    4.853
    Адрес:
    Moscow
    -- При исправной коммутации - никак. Проверяйте.

    P.S. Пока писал - Вы сами уже установили причину...

    karlklara нравится это.
  10. Rarr

    Rarr Well-Known Member

    Регистрация:
    31 июл 2008
    Сообщения:
    6.851
    Симпатии:
    8.612
    Пол:
    Мужской
    Род занятий:
    Запись Музыки
    Адрес:
    Москва
    Там вроде была такая фишка, что левый канал можно было использовать как моно, только не помню, то ли по входу, то ли по выходу...

    karlklara нравится это.
  11. karlklara

    karlklara Active Member

    Регистрация:
    28 ноя 2010
    Сообщения:
    210
    Симпатии:
    32
    дада! и по входу и по выходу.


    т.е. шерстю патч кабели с джеков на XLR?

    Левый канал, который можно использовать как "Mono" всегда звучит с одинаковой громкостью, на втором канале громкость падает. Проблемы с распайкой?

  12. Rarr

    Rarr Well-Known Member

    Регистрация:
    31 июл 2008
    Сообщения:
    6.851
    Симпатии:
    8.612
    Пол:
    Мужской
    Род занятий:
    Запись Музыки
    Адрес:
    Москва
    Ну так вот же ж !:)

    karlklara нравится это.
  13. karlklara

    karlklara Active Member

    Регистрация:
    28 ноя 2010
    Сообщения:
    210
    Симпатии:
    32

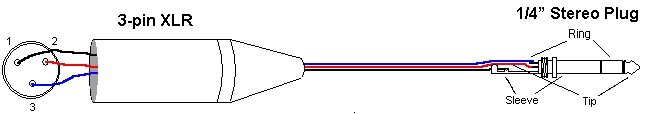

    у меня распаяно по такой схеме:
    где 1 - Sleeve, 2 - Tip и 3 - Ring

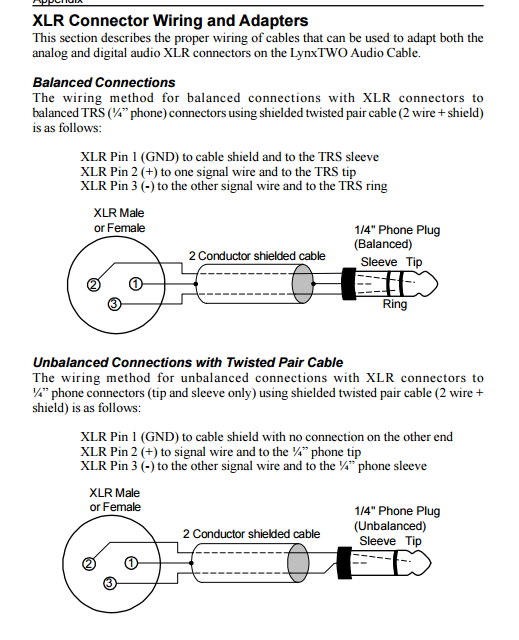

    В мануале карты вот такая маркировка
    вроде бы все правильно depositphotos_49498407-stock-illustration-who-cares-emoticon.jpg
    --- добавлено 13 июл 2017 ---

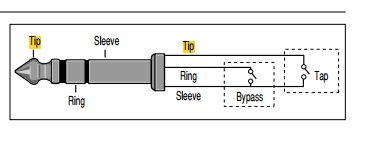

    распайка на обработке

  14. Mike San

    Mike San Active Member

    Регистрация:
    25 фев 2005
    Сообщения:
    416
    Симпатии:
    107
    Адрес:
    Moscow
    Всё дело в схемотехнике выходной коммутации ваших "уникальных" приборов (модели вы, к сожалению, не конкретизировали) - скорее всего, стоят 3-контактные гнёзда с размыкателями для обеспечения моно-режима, а реально выходы небалансные. Из-за этого и возникают перекосы в 6 дБ.
    P.S. Последняя картинка - это схема подключения внешней педали управления.

    karlklara нравится это.
  15. Long

    Long Well-Known Member

    Регистрация:
    27 фев 2008
    Сообщения:
    9.012
    Симпатии:
    4.853
    Адрес:
    Moscow
    -- Одна из причин, почему не люблю симметрию.
    Дурости и лоходрома там многовато....

    karlklara нравится это.
  16. akro

    akro Member

    Регистрация:
    22 ноя 2006
    Сообщения:
    30
    Симпатии:
    8
    Где-то читал, что из-за кривости в реализации симметрии в некоторых приборах, проще и по звуку не хуже пользоваться несимметрией, если расстояния небольшие и наводок нет. Хотелось бы, чтобы Лонг это высказывание прокомментировал.
    --- добавлено 13 июл 2017 ---
    Пока писал Лонг уже ответил :)

    karlklara нравится это.
  17. Long

    Long Well-Known Member

    Регистрация:
    27 фев 2008
    Сообщения:
    9.012
    Симпатии:
    4.853
    Адрес:
    Moscow
    -- А что тут комментировать? Сам всегда точно так же считал. И постоянно это же говорю и пишу.
    Тем более, что во множестве мест никакой реальной симметрией и не пахнет...

    karlklara нравится это.
