Строительство студии в однокомнатной квартире (фотоотчёт)

Тема в разделе "Строительство студии", создана пользователем Drawmer, 16 июн 2017.


  1. Drawmer

    Drawmer New Member

    Регистрация:
    14 ноя 2011
    Сообщения:
    15
    Симпатии:
    0
    Адрес:
    Киев
    Здравствуйте, уважаемые форумчане!
    Имеется помещение в новострое на 4 этаже. Понимаю, что площадь маловата, но имеем то, что имеем. Студию делаю для своих некоммерческих нужд. Бюджет ограничен, но не так уж и крайне.

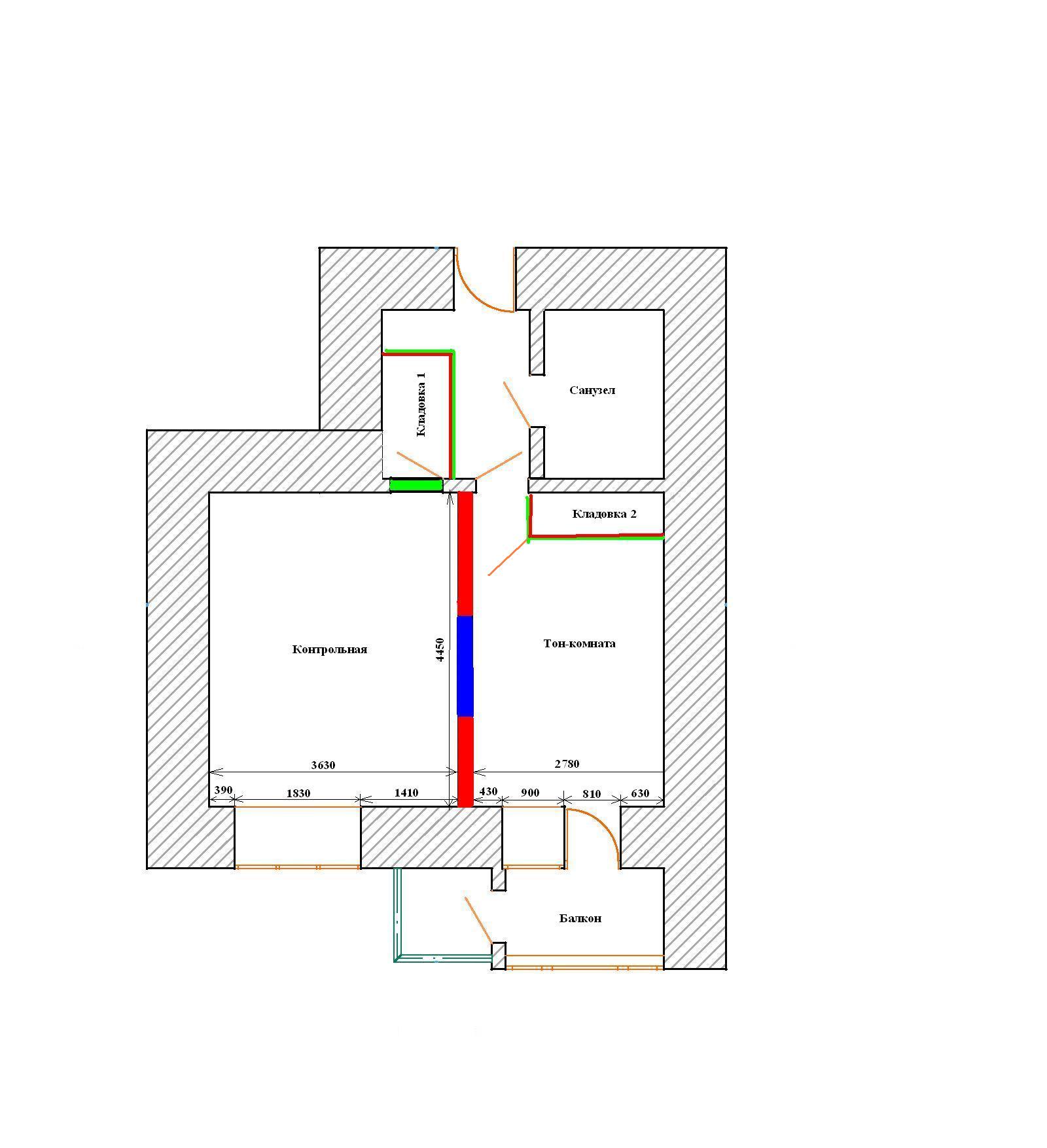

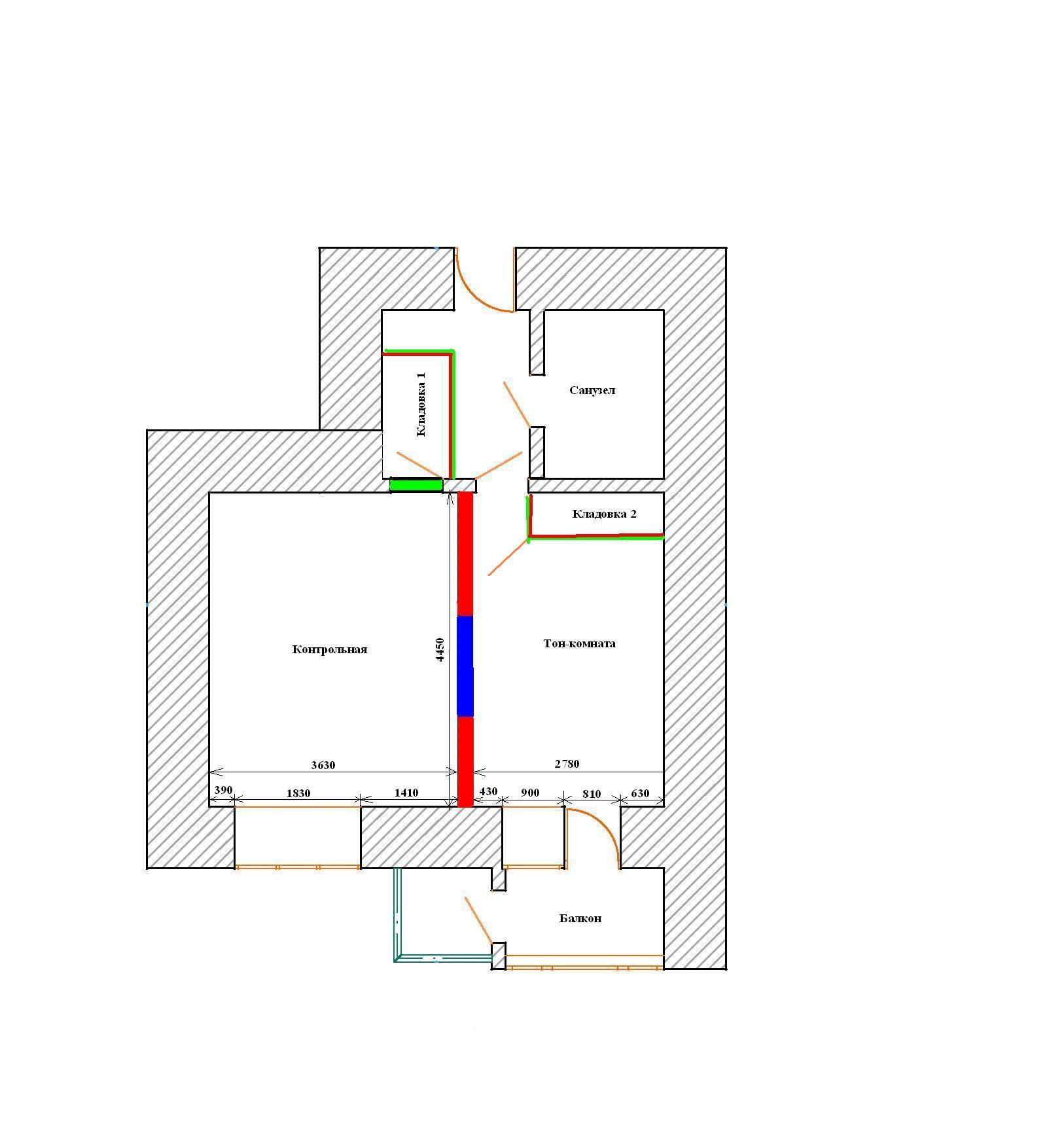

    Стены кирпичные, оштукатуренные, кроме разделяющей между контрольной и тон-комнатой (на чертеже красным цветом). Эта стена из керамзито-бетонных блоков. Её можно перенести и сделать межстудийное окно (на чертеже синим цветом) и дверь для сообщения между тон-комнатой и контрольной. В правом верхнем углу контрольной проём под дверь (на чертеже зелёным цветом), который планируется заложить, и на его месте возвести в прихожей кладовку 1 (на чертеже красно-зелёным цветом). Также планируется возвести кладовку 2 между санузлом и тон-комнатой. Высота потолков 2700
    Вопрос 1) как в данном случае лучше будет располагаться в контрольке? Рабочее место вдоль перегородки, вдоль окна, или вдоль противоположной от окна стены? В оконный проём будет ставиться ещё одно окно заподлицо с поверхностью стены.
    Вопрос 2) Насколько перенести перегородку (или, быть может, вообще, не стоит). Но, разбираться она в любом случае, будет по крайней мере, чтобы засыпать пустоты песком. Сначала я думал исходить из законов симметрии, и переносить её грубо говоря, на метр в сторону уменьшения контрольки, чтобы таким образом, уровнять расстояния от окна до стен. А рабочее место позиционировать вдоль стены, противоположной окну. Но потом прикинул, это ж тогда вообще миниатюрная контролька получится и не пропорциональная. А закладывать окно или его часть нельзя. Вот и нарисовалась дилема.
    Вопрос 3) В межстудийной перегородке должна быть дверь. Где её лучше расположить? Ближе к балкону, или ближе к кладовке 1? Я вижу логику в четырёхдверном тамбуре: 1 - дверь в прихожую, 2 - в кладовку 2, 3 - в тон-комнату и 4 - в контрольку. Но не исключаю, что в чём-то ошибаюсь.
    Вопрос 4) Где лучше расположить межстудийное окно? по центру стены, или чуть со сдвигом в сторону балкона? Я так понимаю, что решение в данном вопросе принимается исходя из ответа на вопрос 1.
    По мере продвижения работы безусловно будут возникать и другие вопросы, некоторые есть уже сейчас, но всему своё время. Подробный фотоотчёт обещаю выкладывать. Заранее спасибо.


    Вложения:

    Последнее редактирование: 16 июн 2017
  2. GreenLime

    GreenLime Fruit

    Регистрация:
    24 апр 2009
    Сообщения:
    95
    Симпатии:
    102
    Пол:
    Мужской
    Адрес:
    Вологда
    А нужна ли эта перегородка? Я бы объединил помещения. Стоячие волны опустятся по частотке. Первичные отражения, как при записи так и при контроле, тоже убавятся. А контролировать запись можно и в наушниках. Да и в просторном помещении работать куда приятней, нежели в коробке.

    Oliver_Cray нравится это.
  3. Drawmer

    Drawmer New Member

    Регистрация:
    14 ноя 2011
    Сообщения:
    15
    Симпатии:
    0
    Адрес:
    Киев
    Это всё я понимаю. Но перегородка в том-то и дело, что именно нужна. Дело в том, что одно из назначений данной студии - это моя авторская методика преподавания игры на муз.инструментах. При данной методике важно, чтобы несколько учеников, находящихся в контрольной слушали сигнал из мониторов (обработанный). В общем, изоляция нужна обязательно.

  4. Drawmer

    Drawmer New Member

    Регистрация:
    14 ноя 2011
    Сообщения:
    15
    Симпатии:
    0
    Адрес:
    Киев

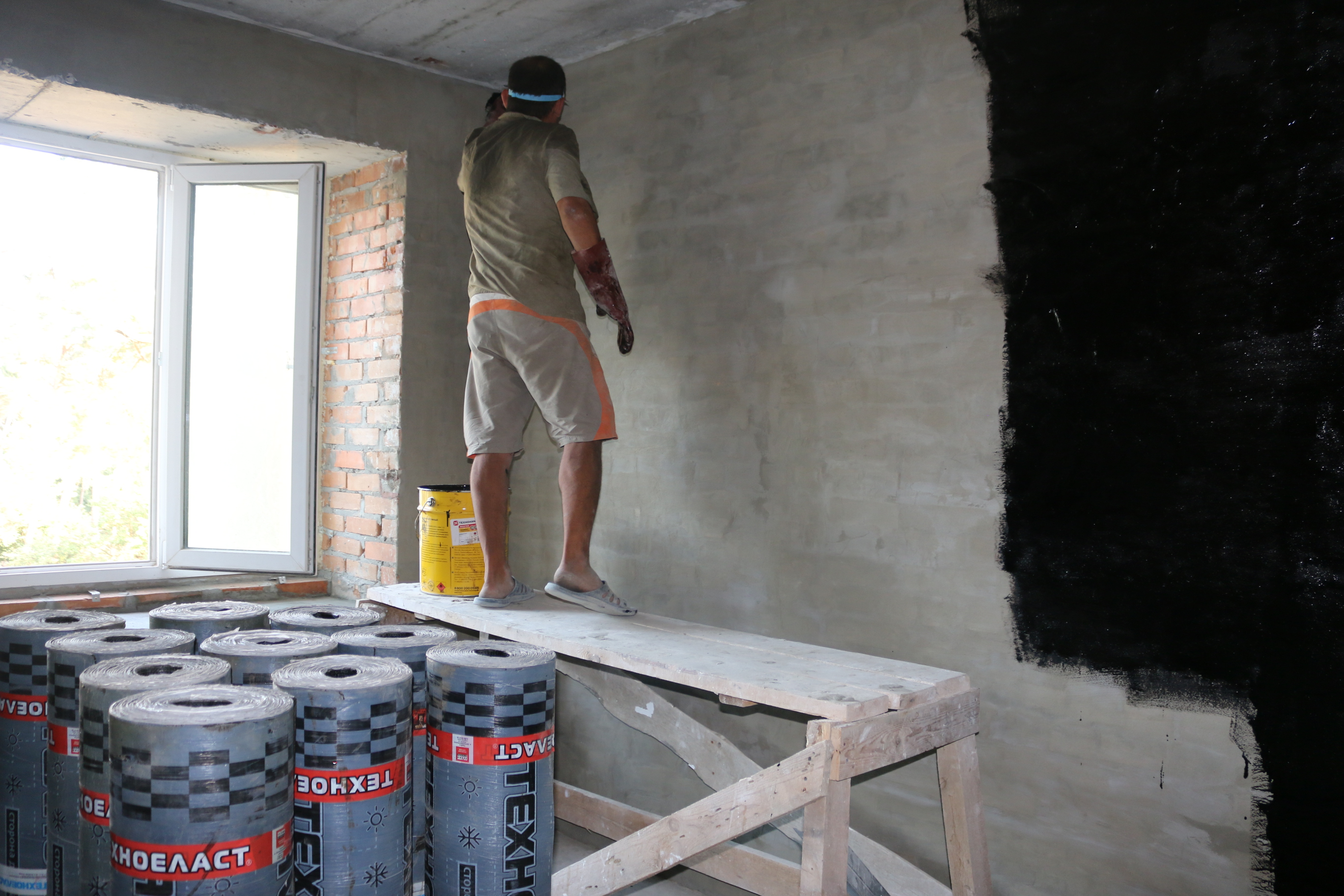

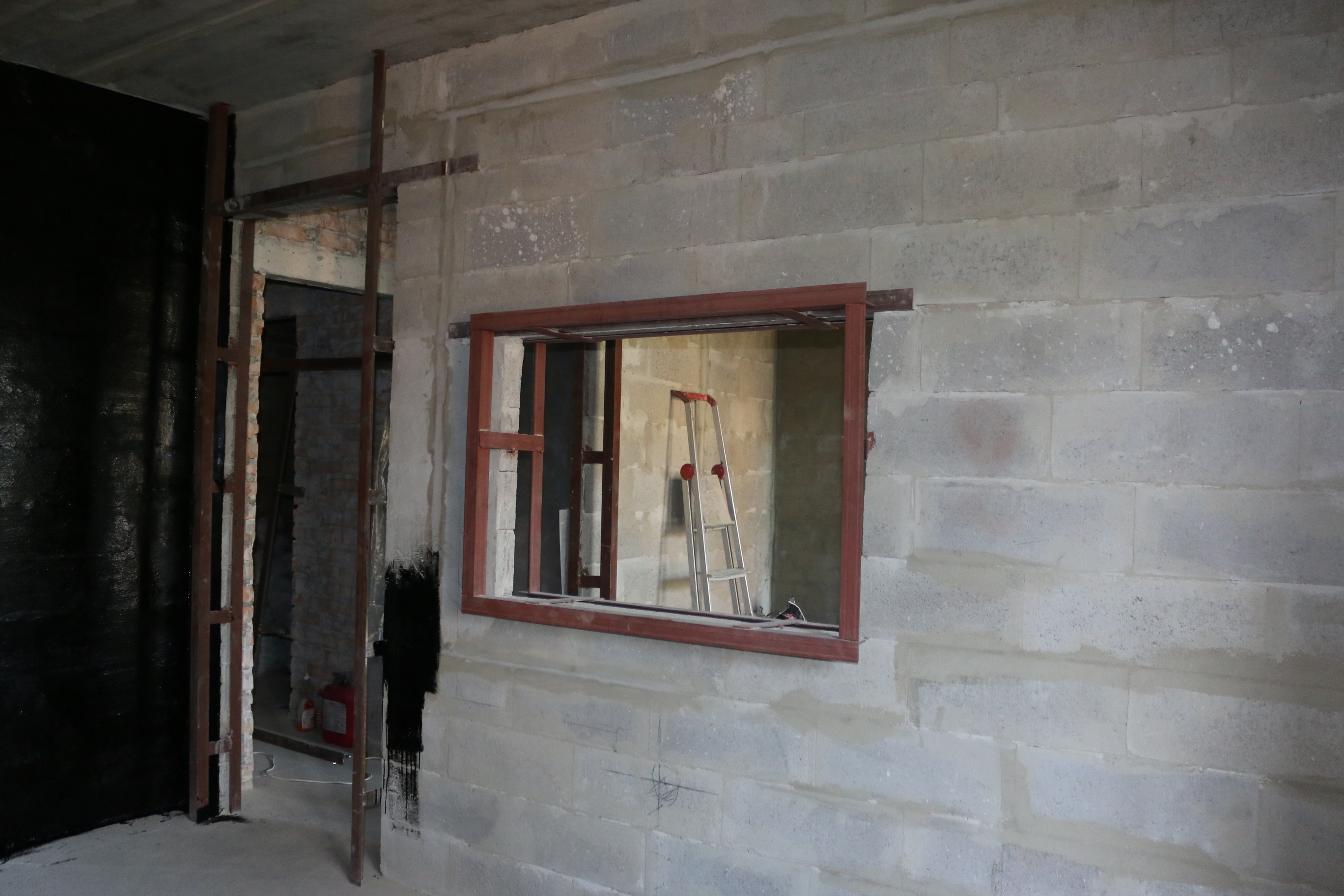

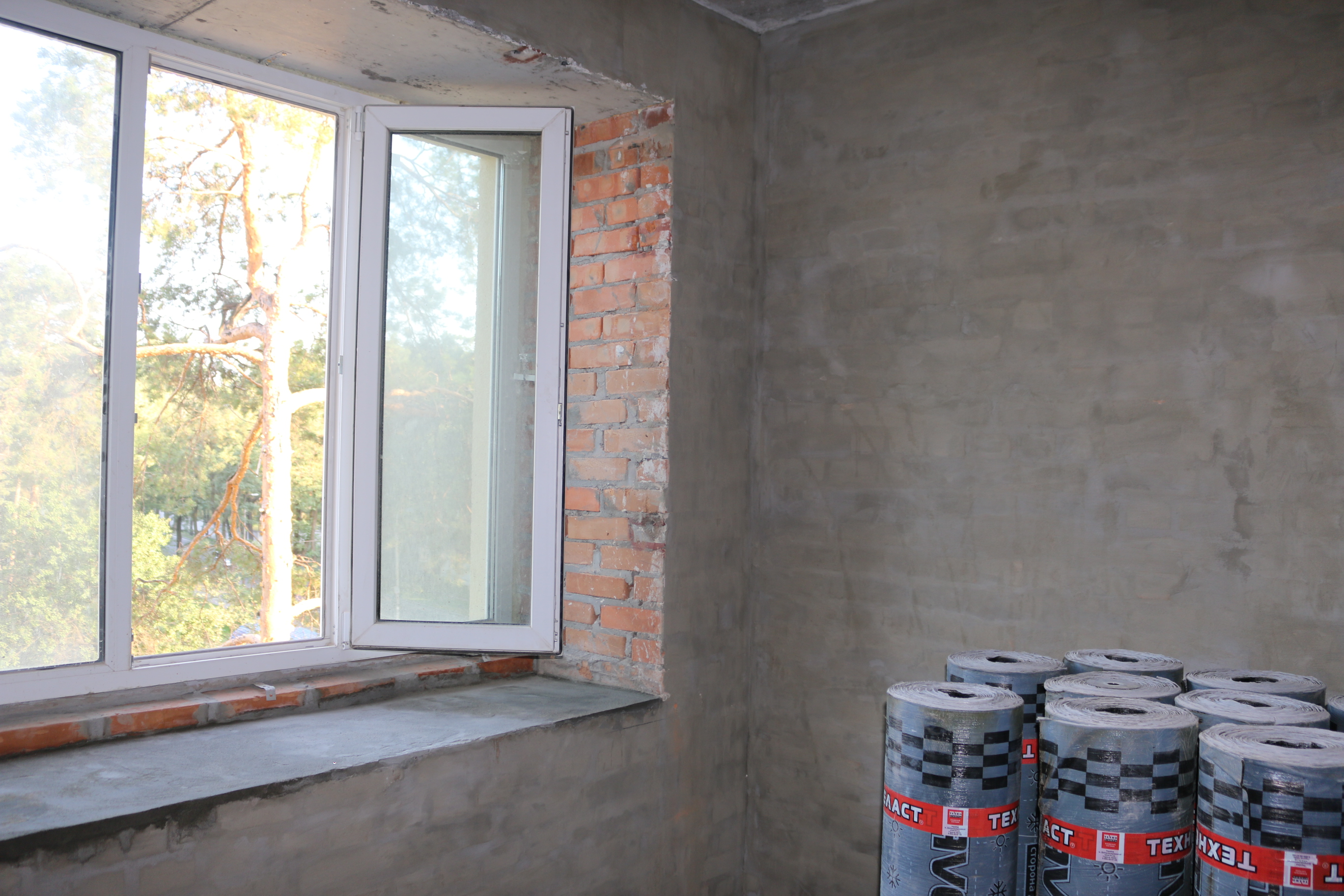

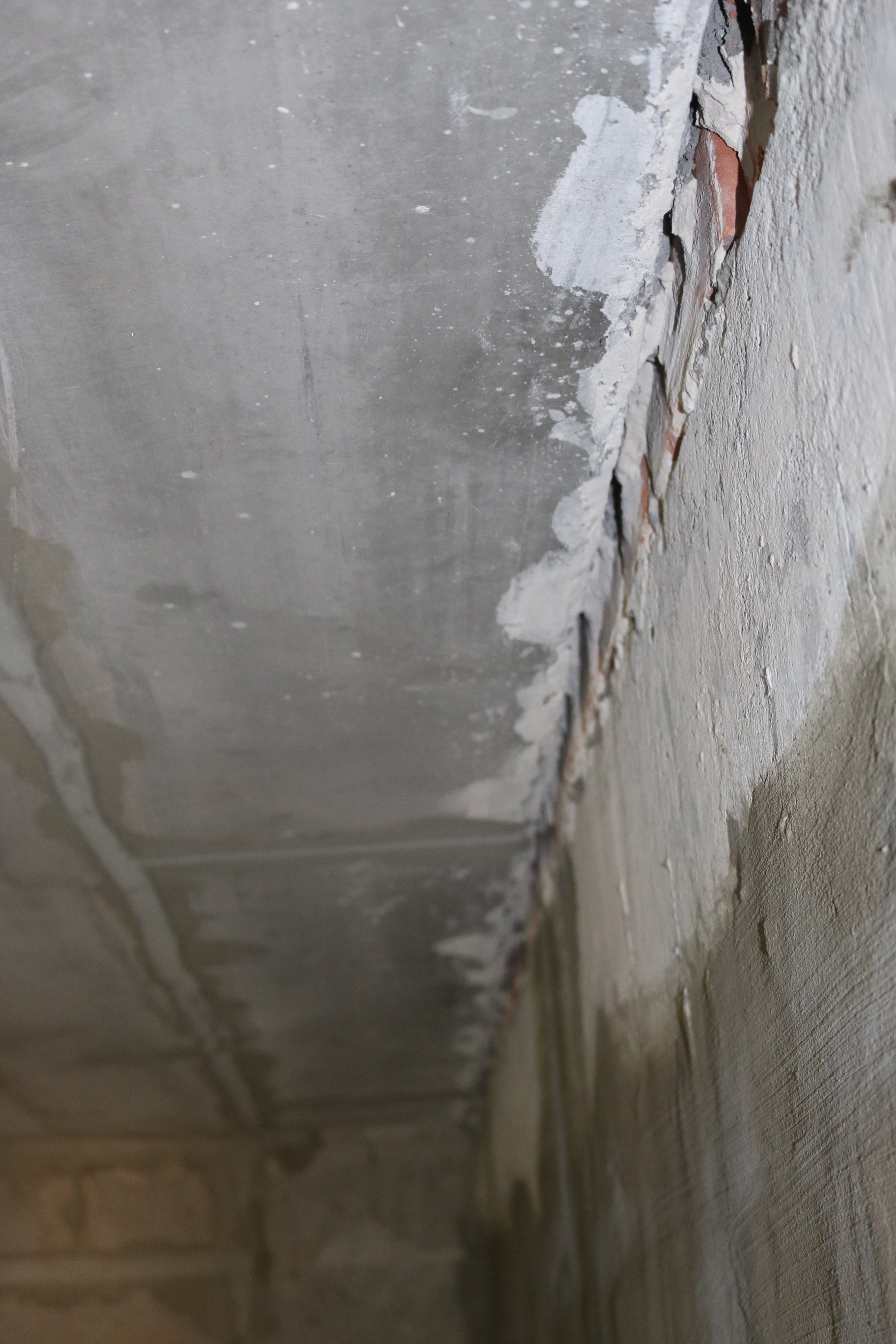

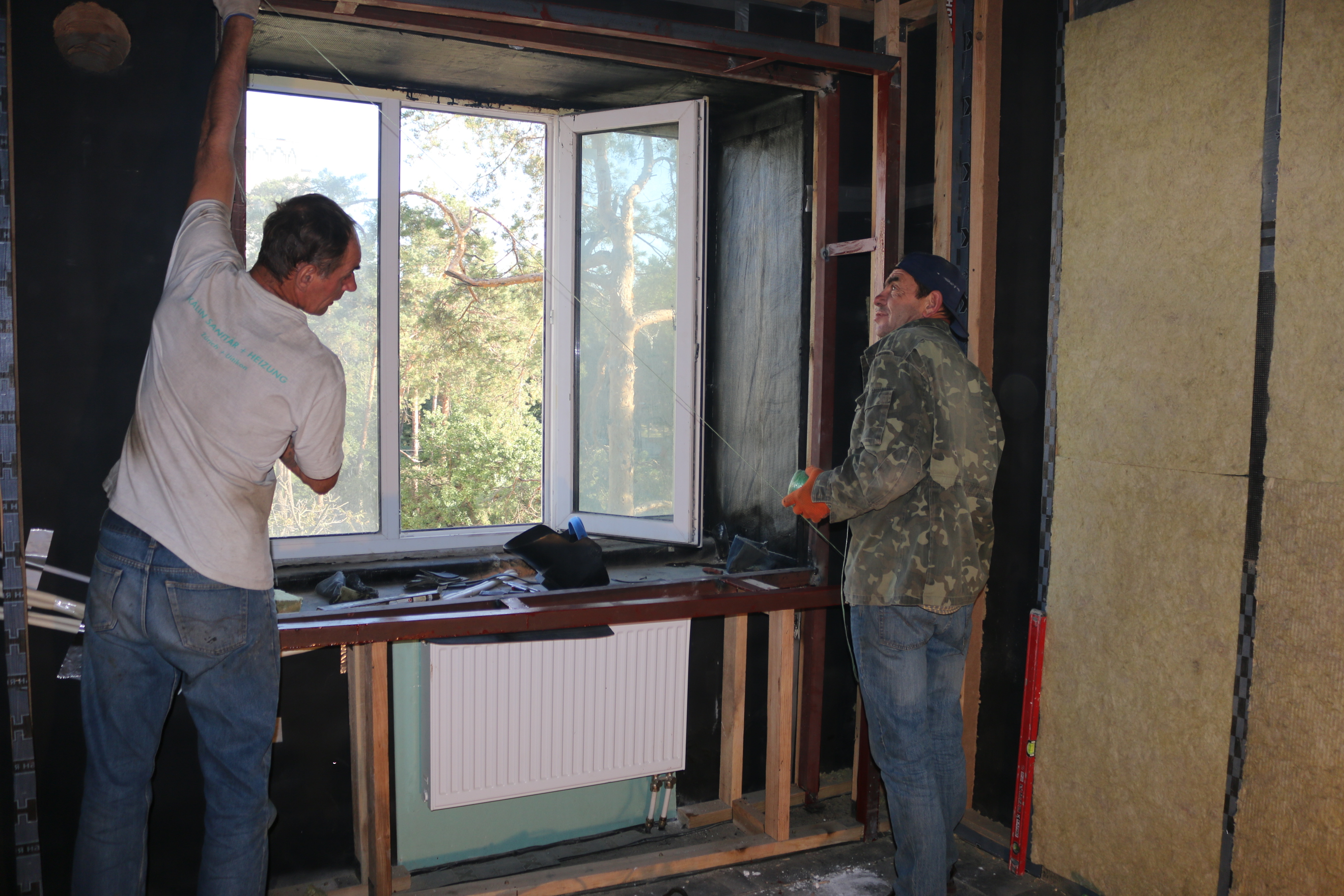

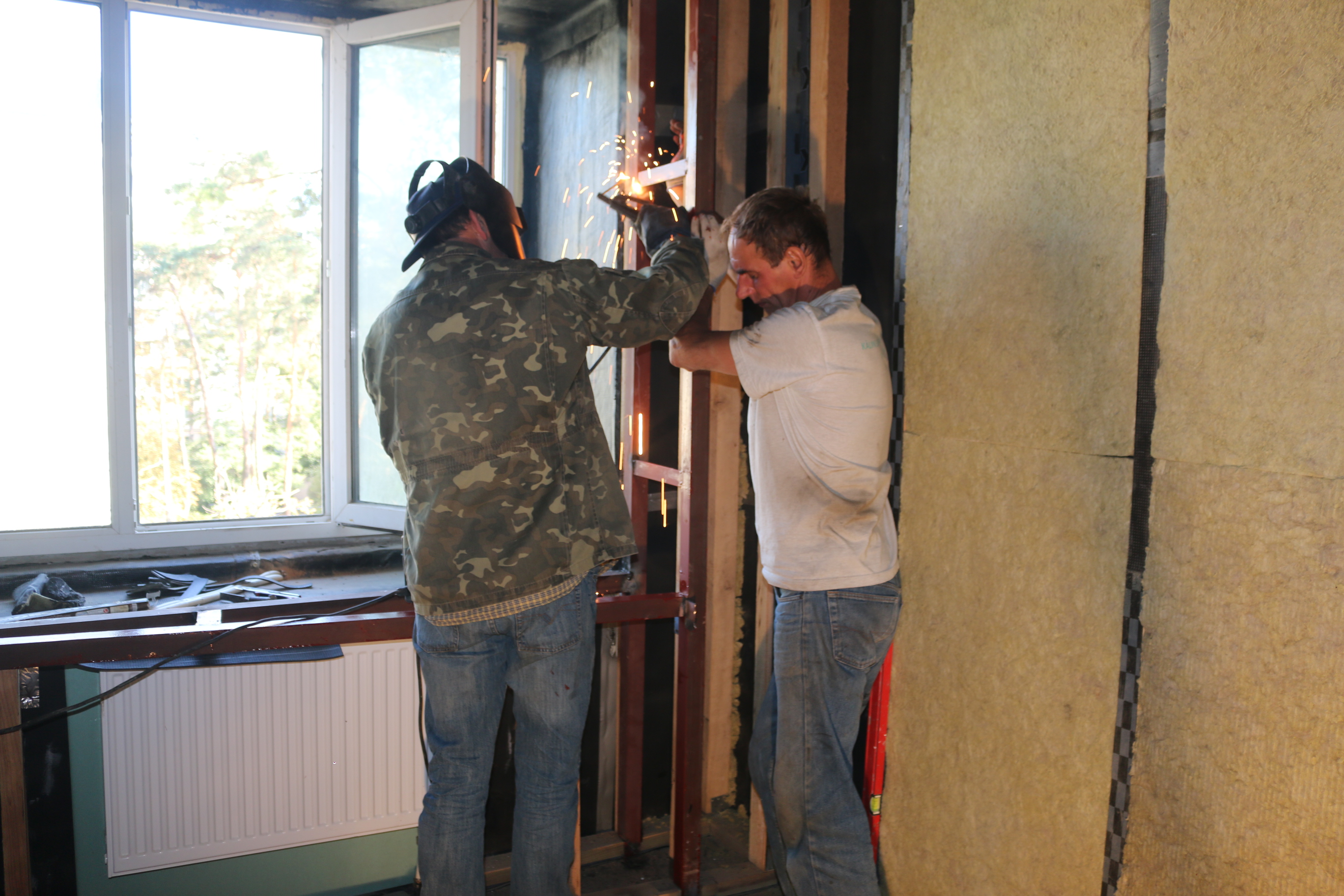

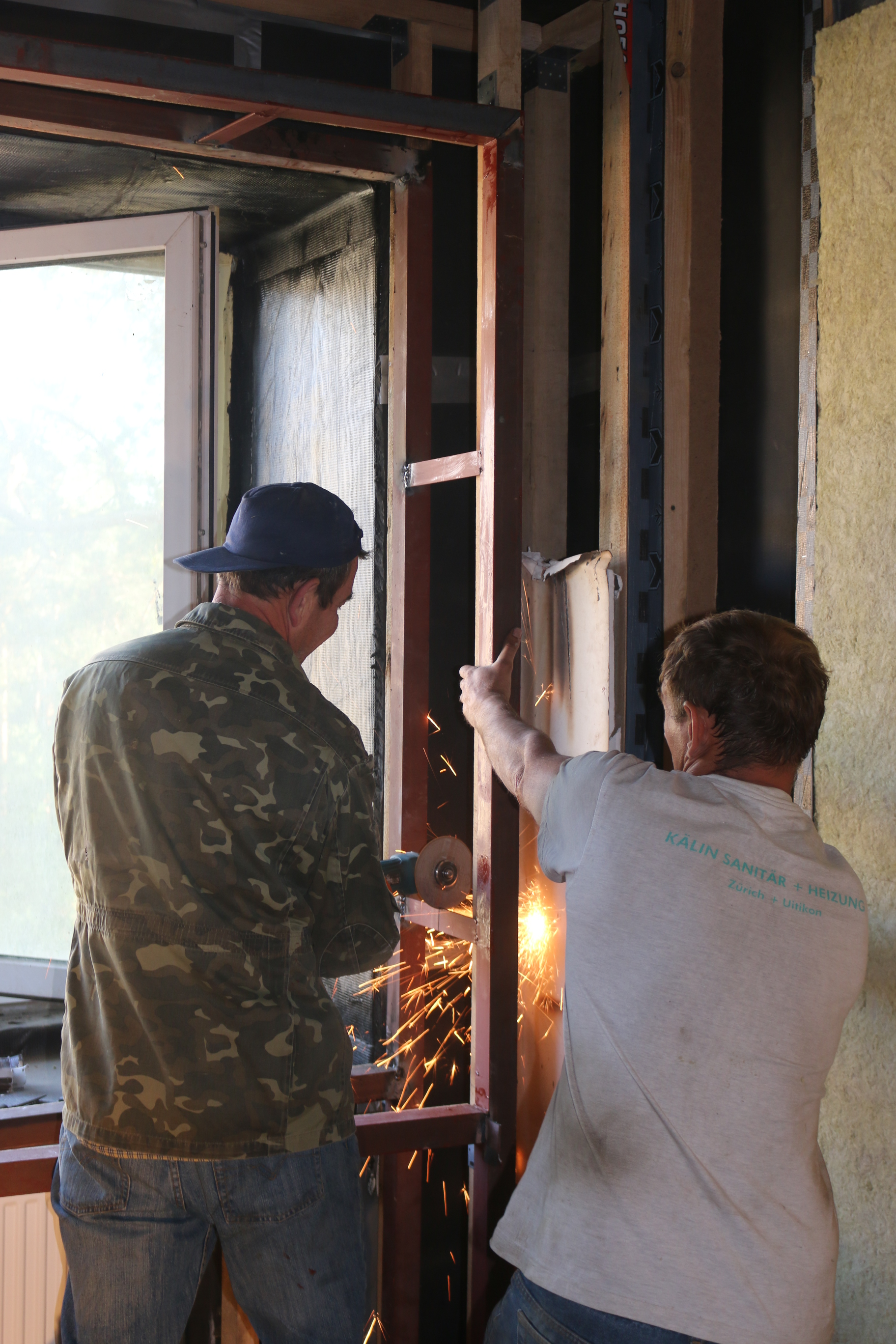

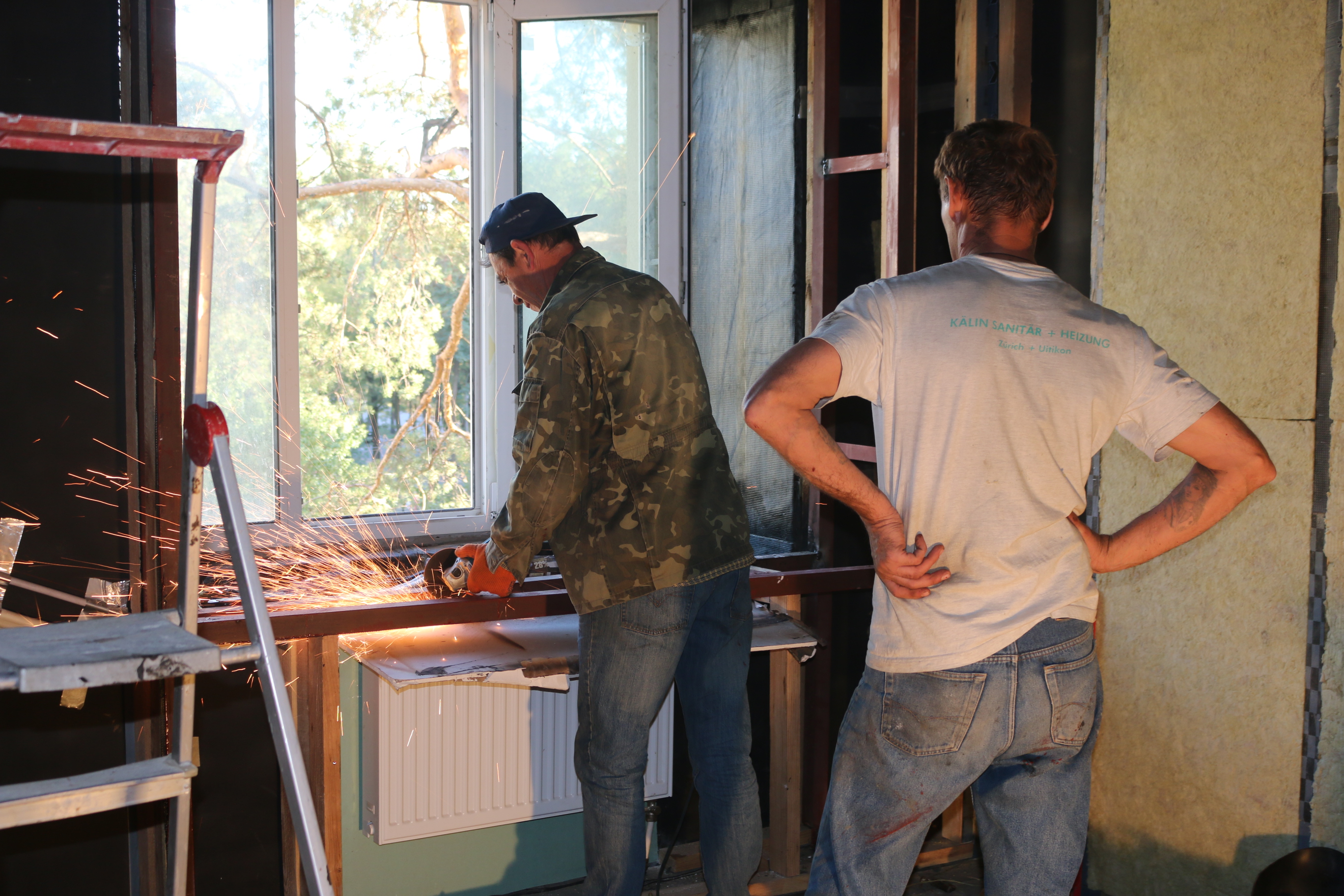

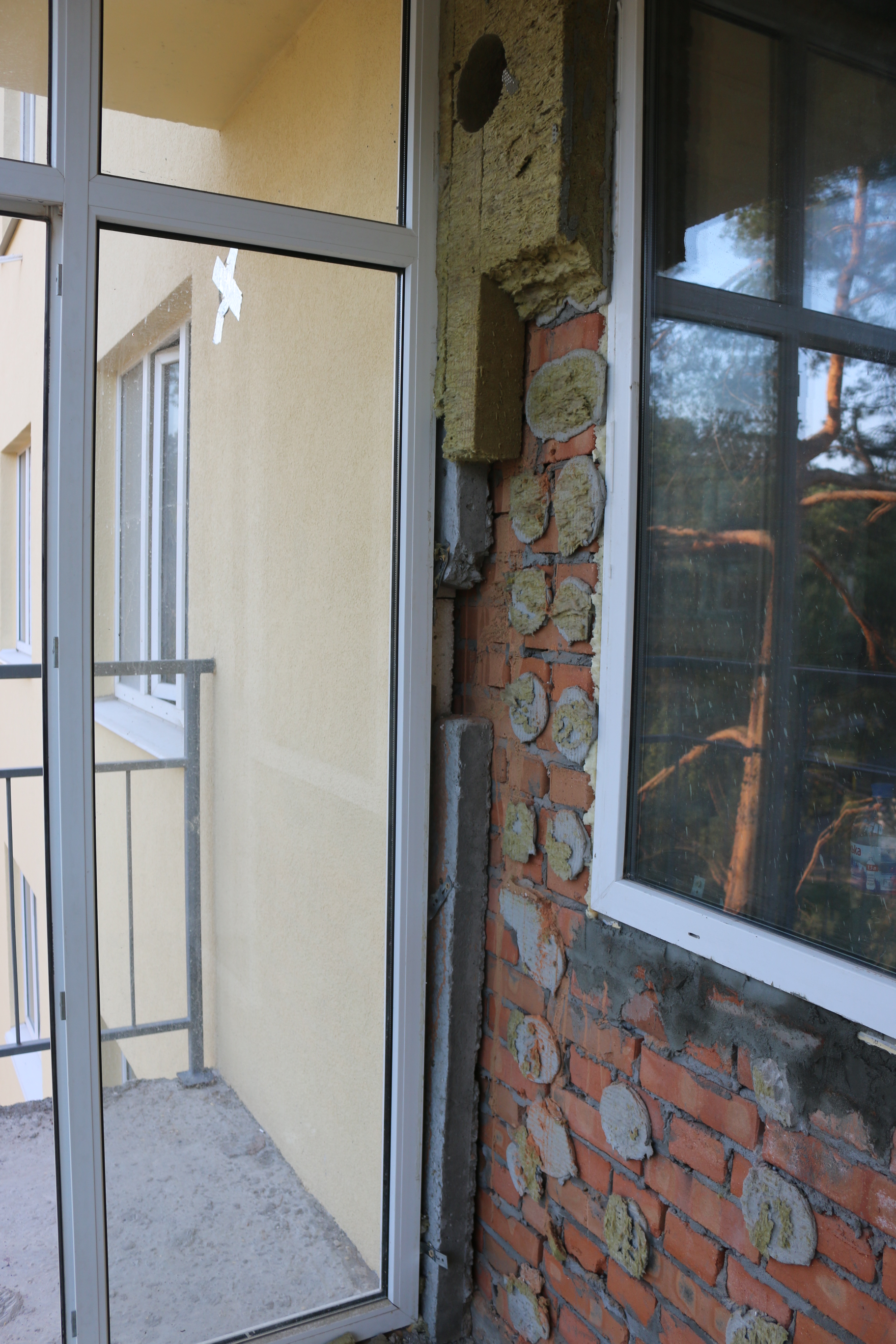

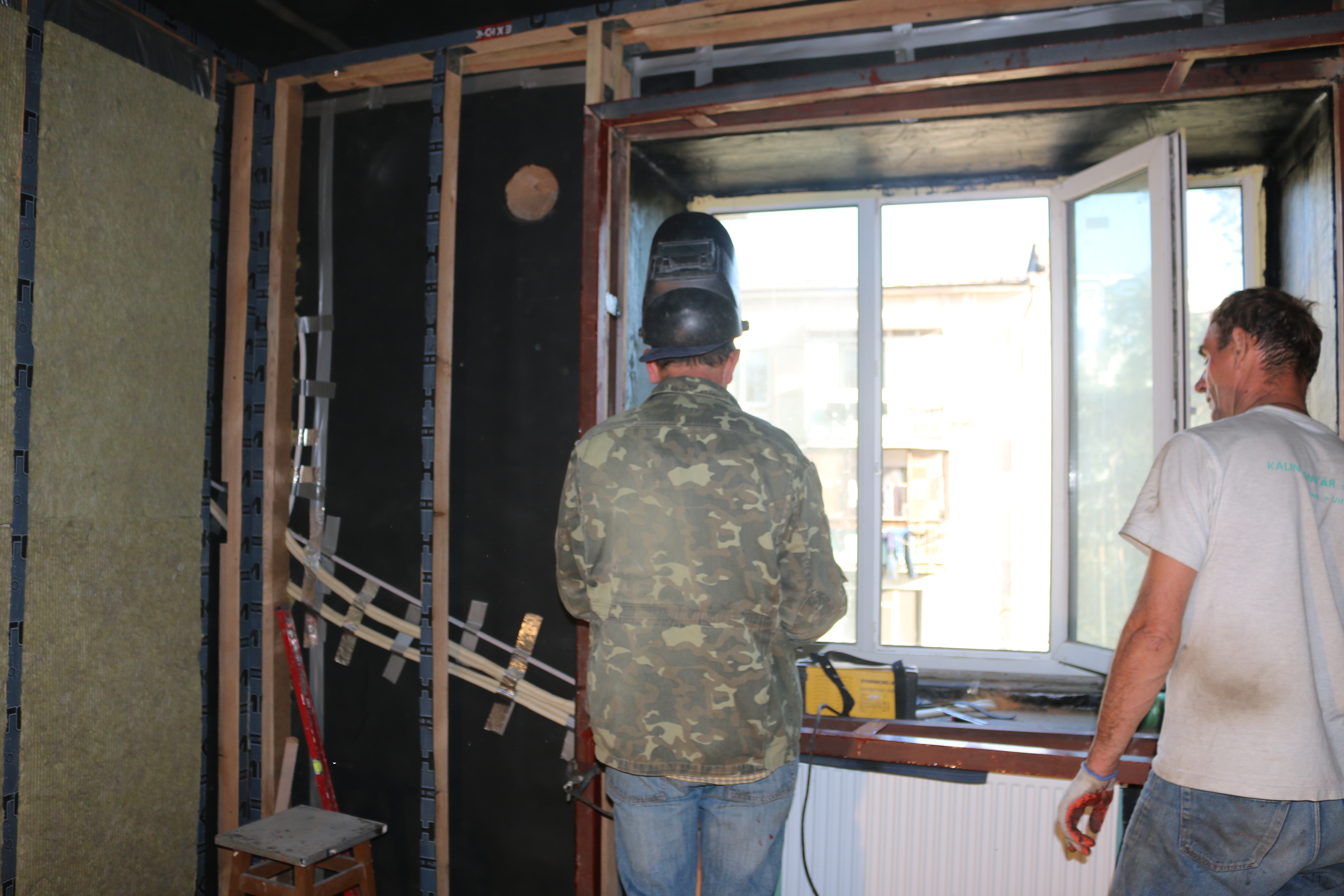

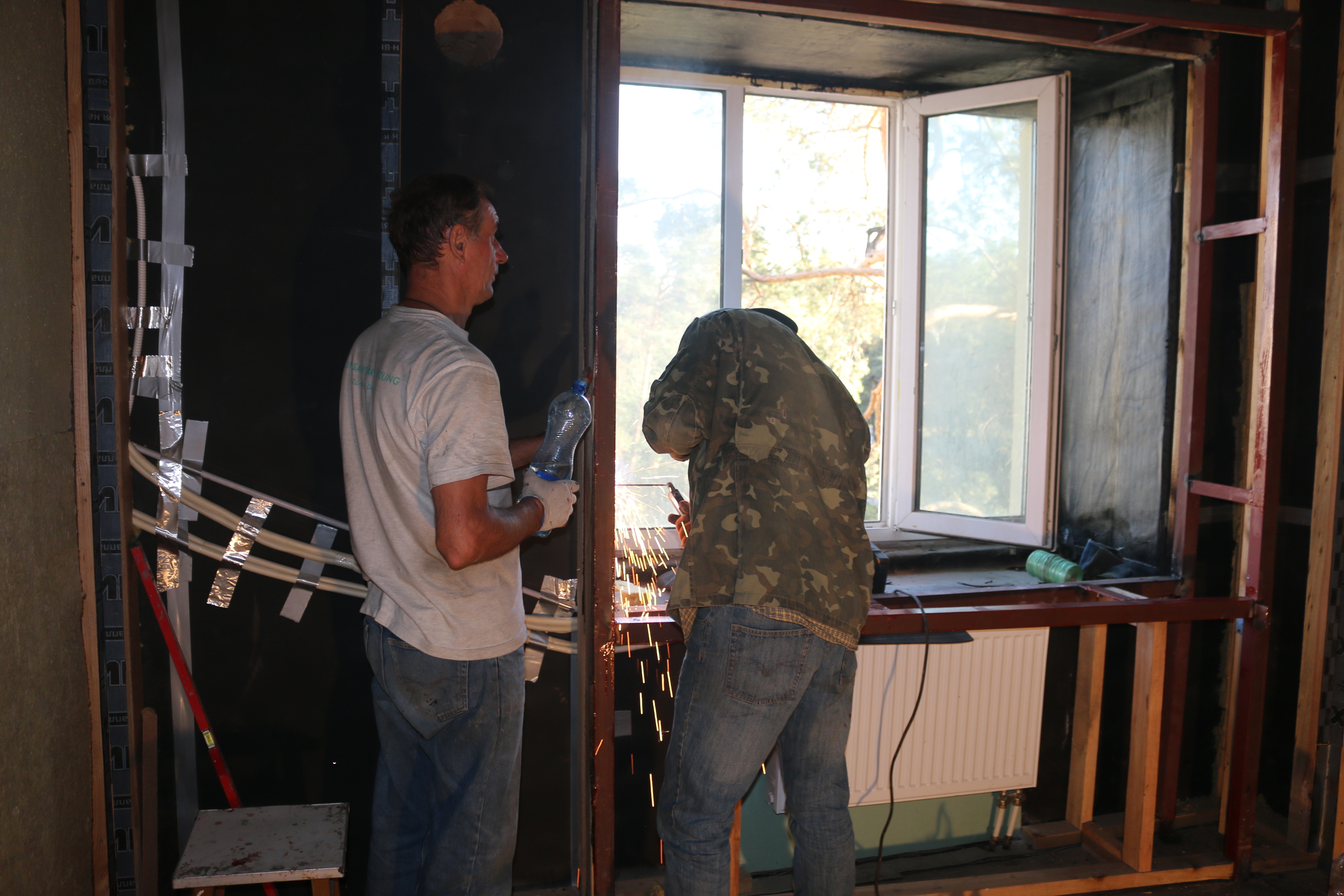

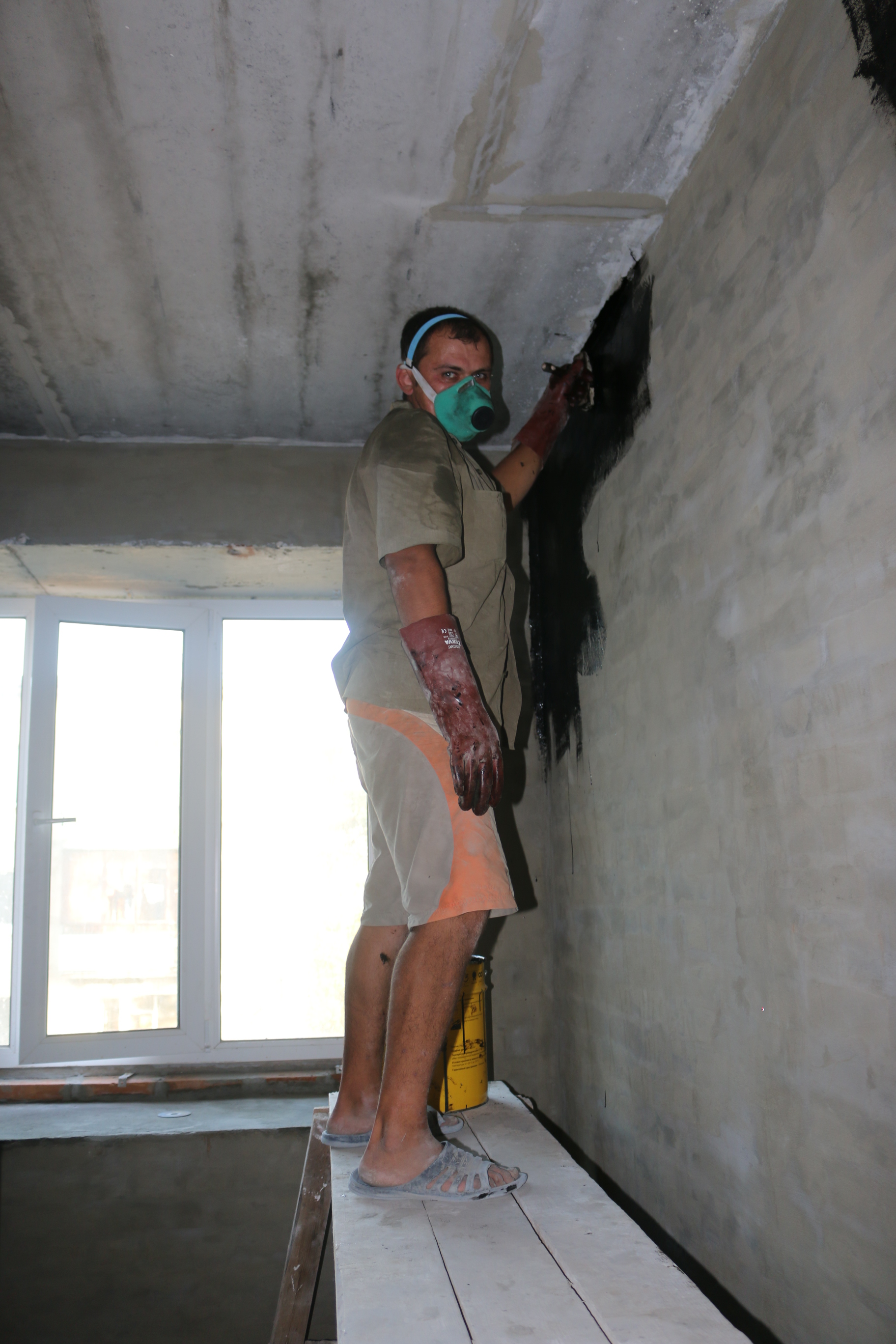

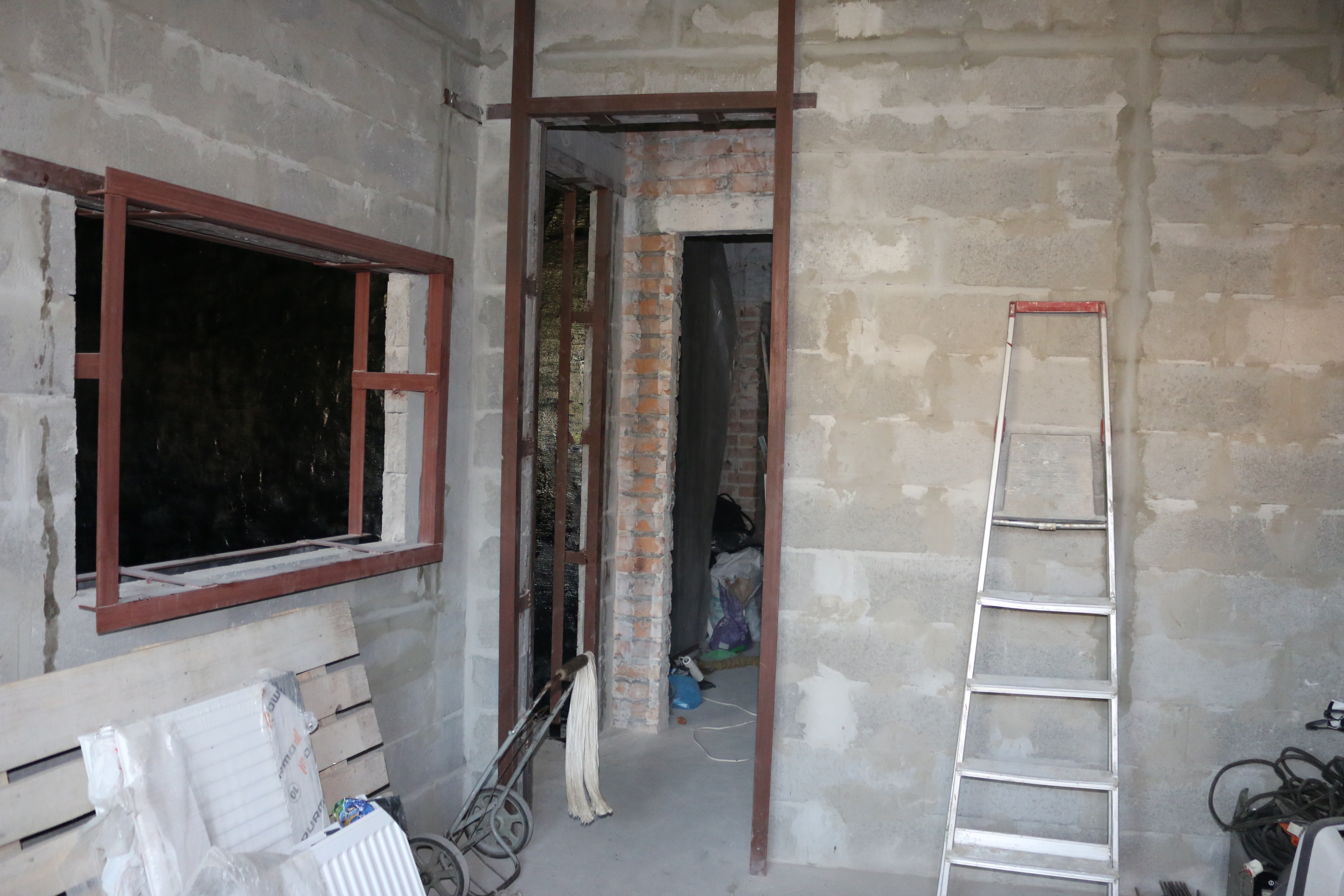

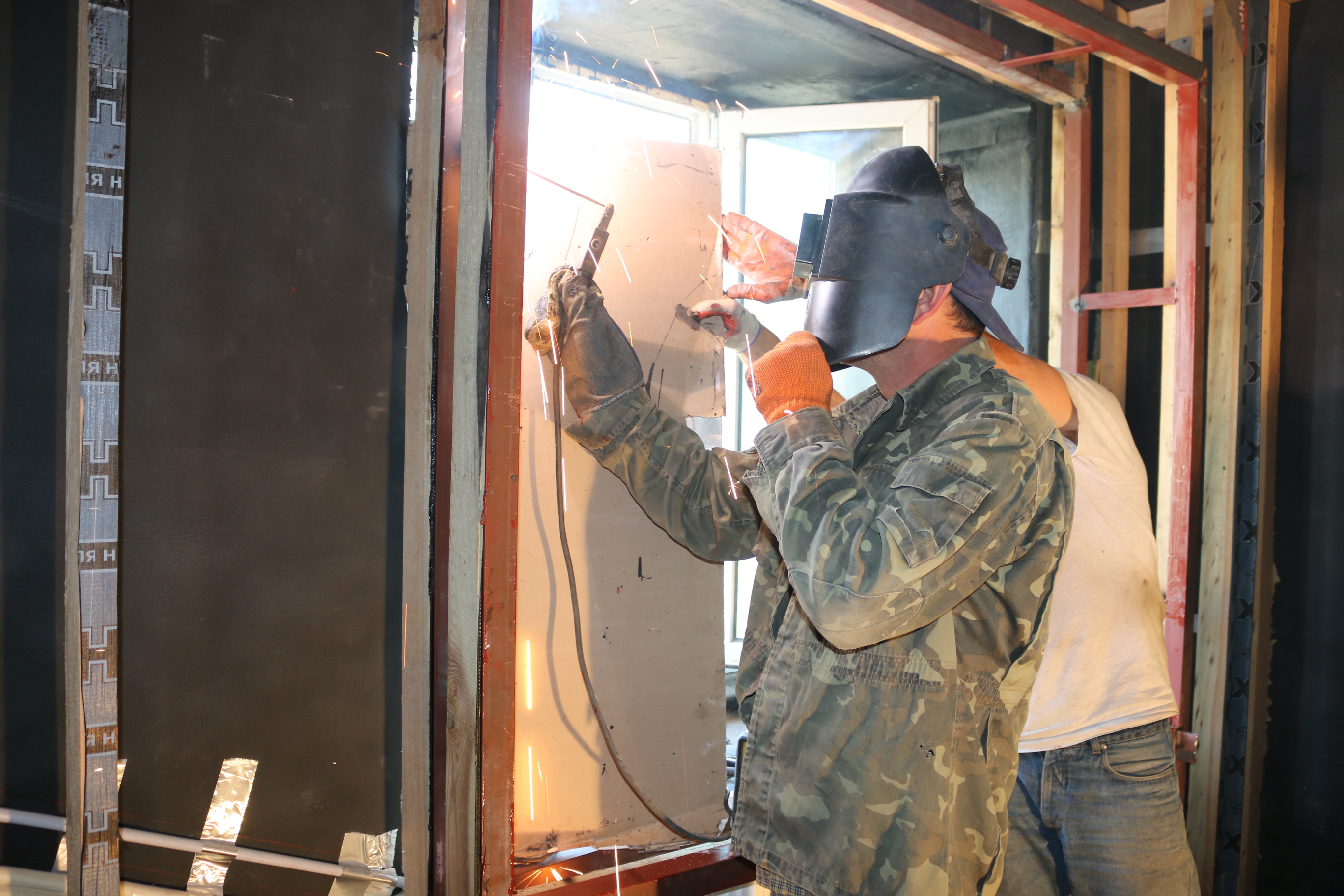

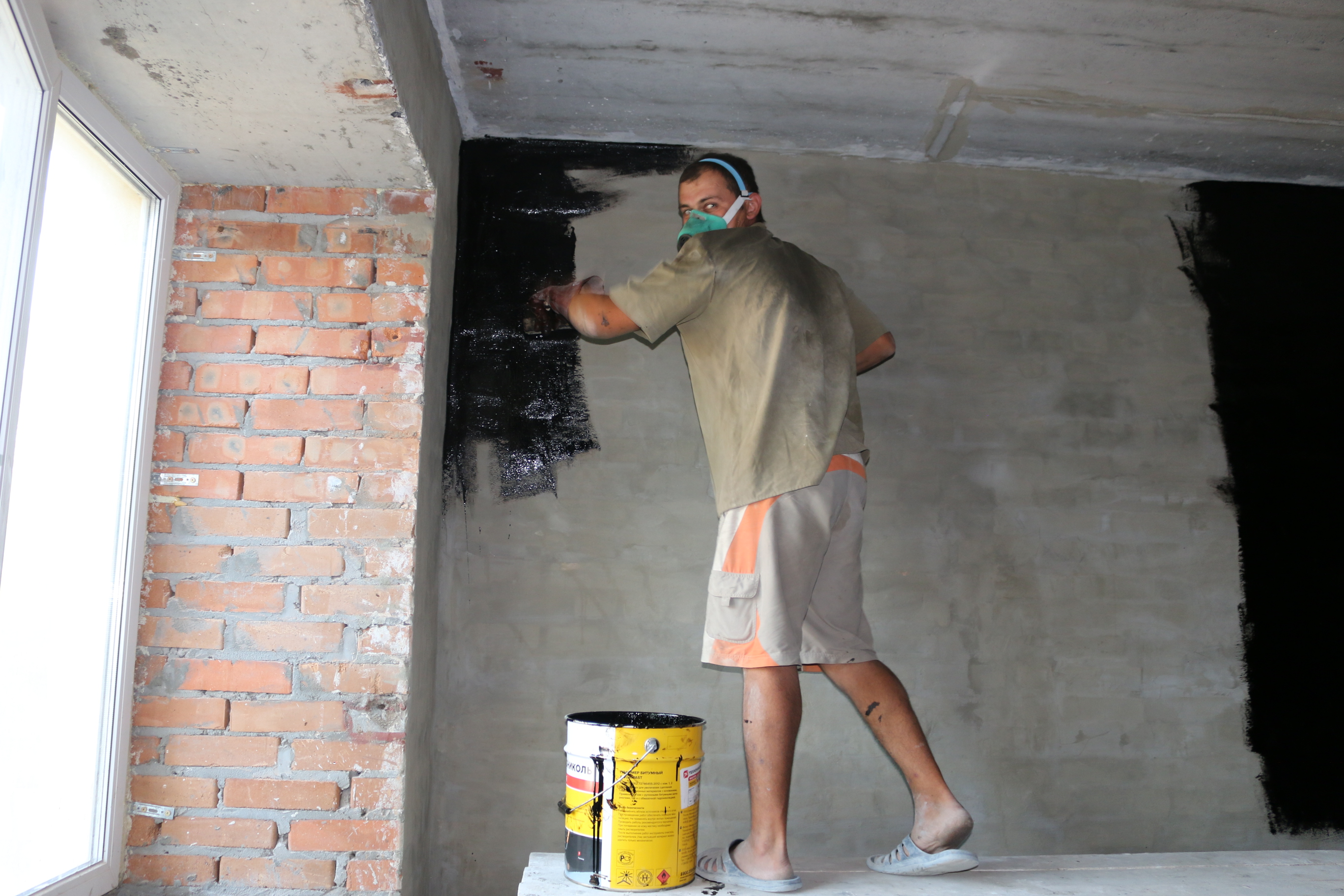

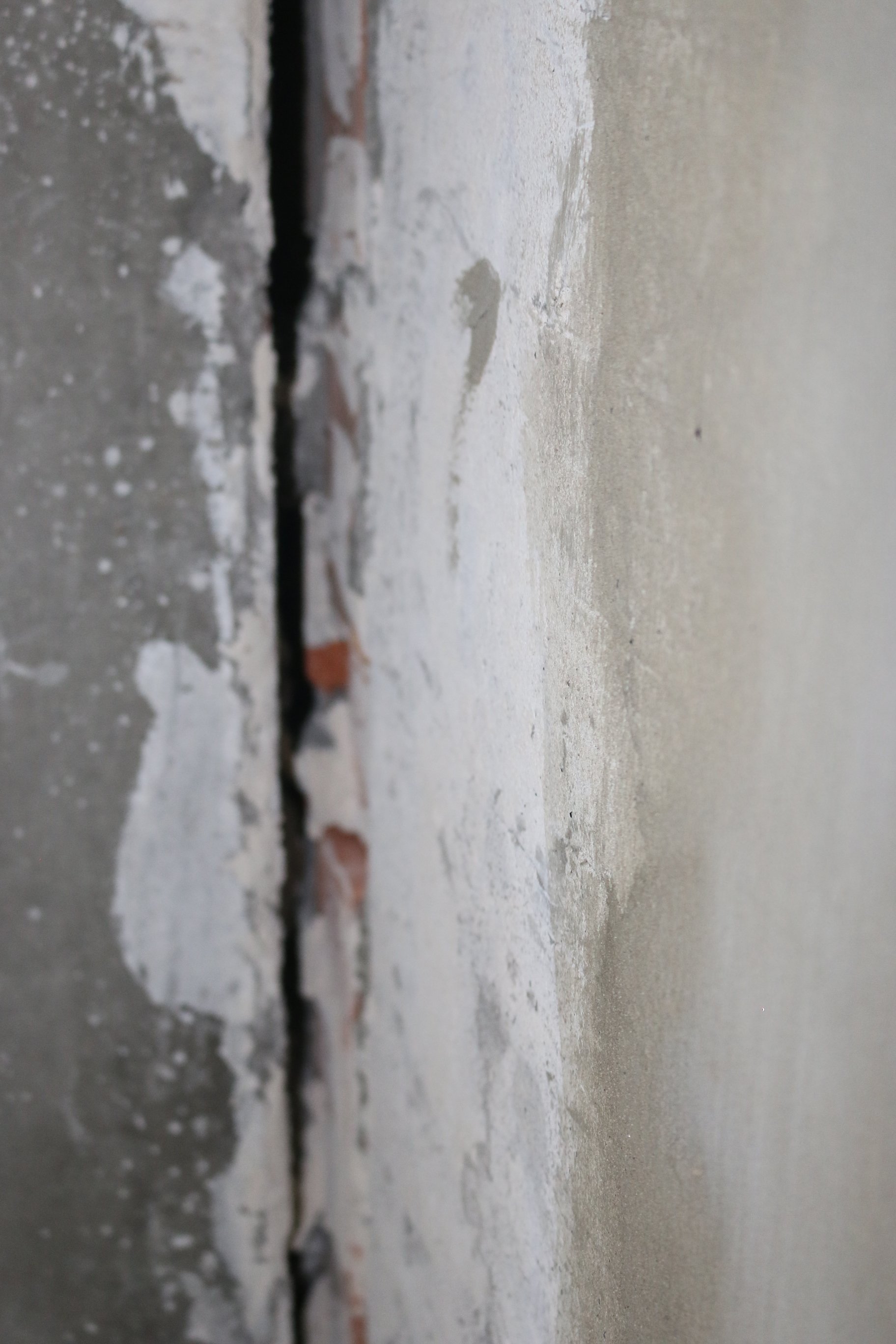

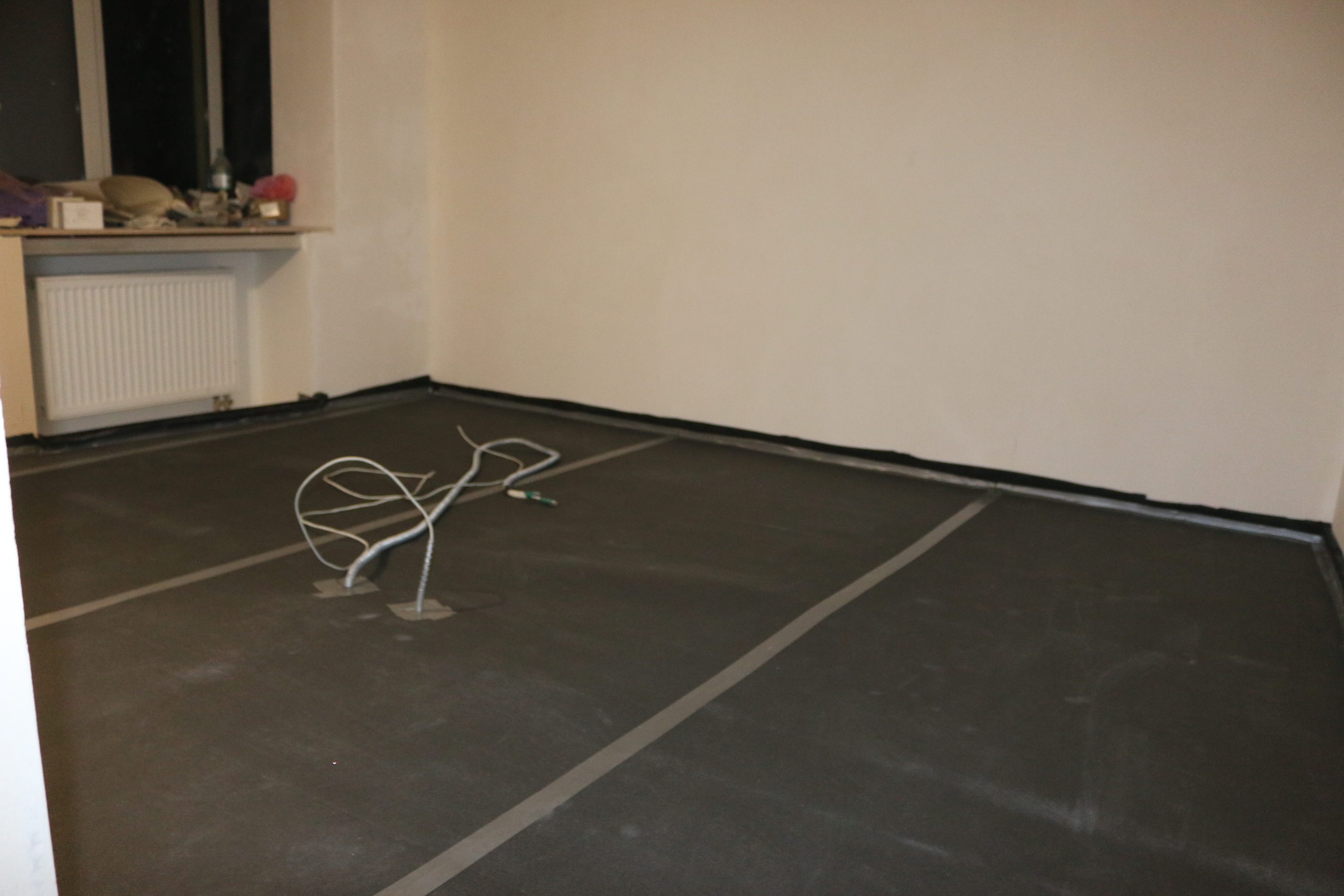

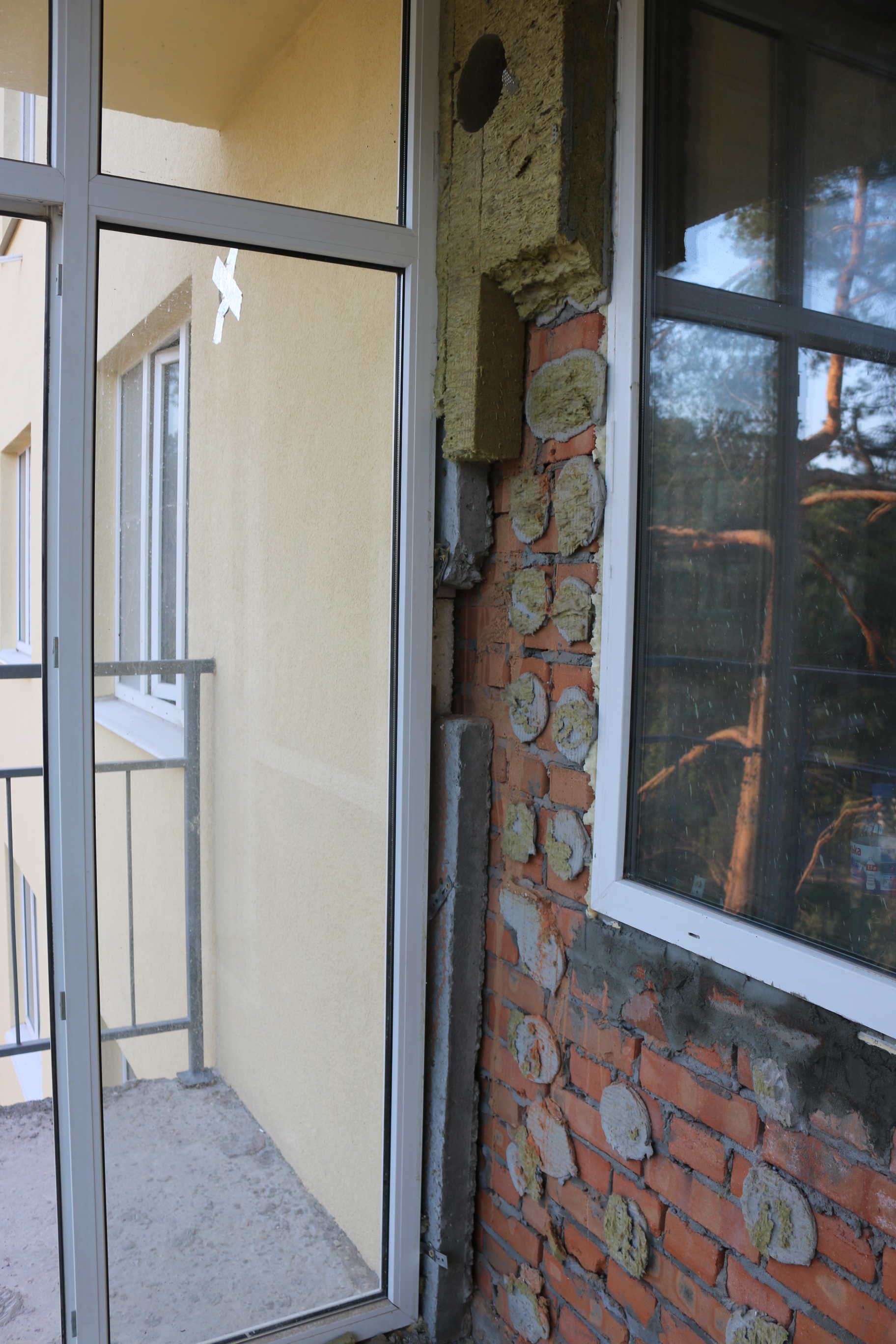

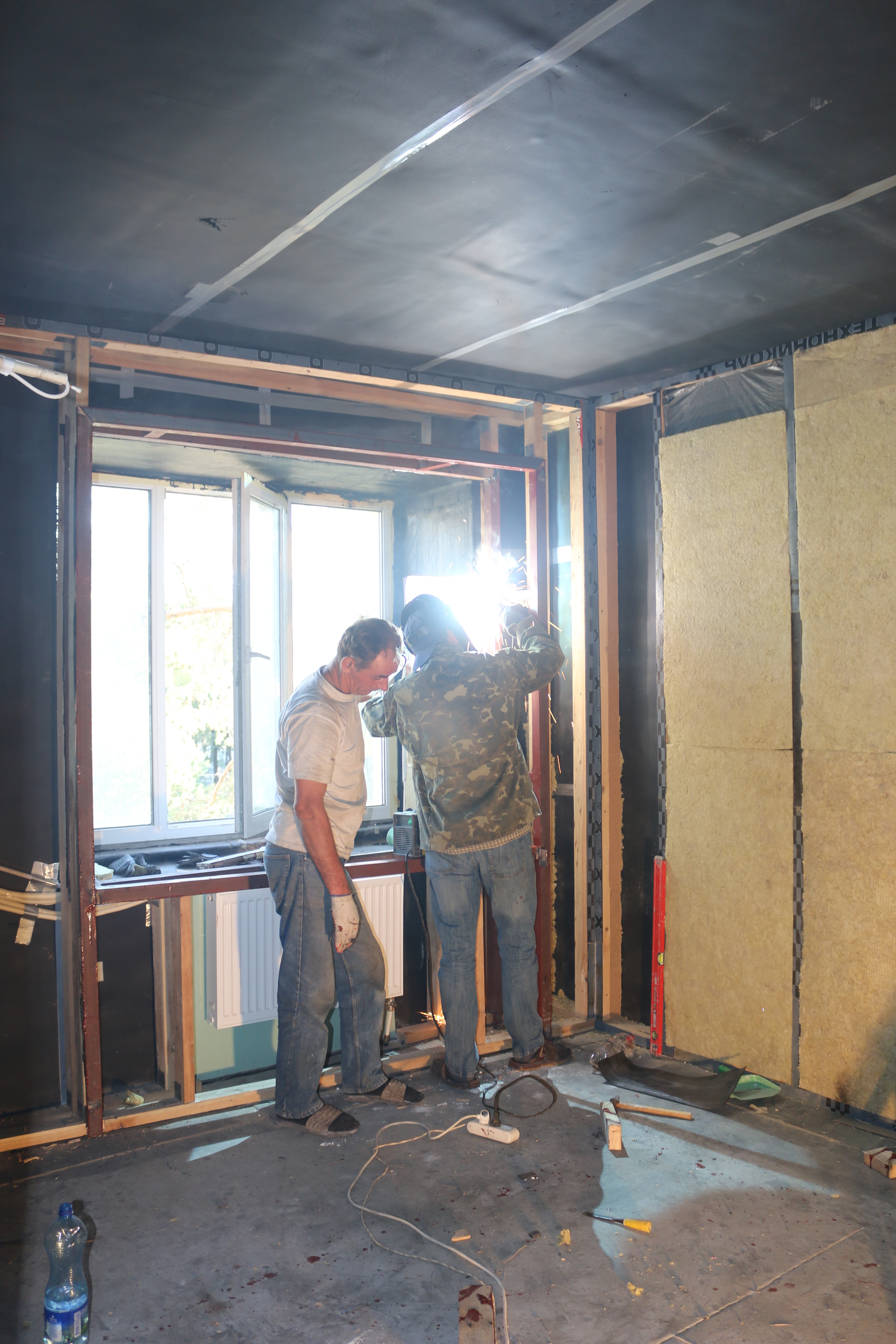

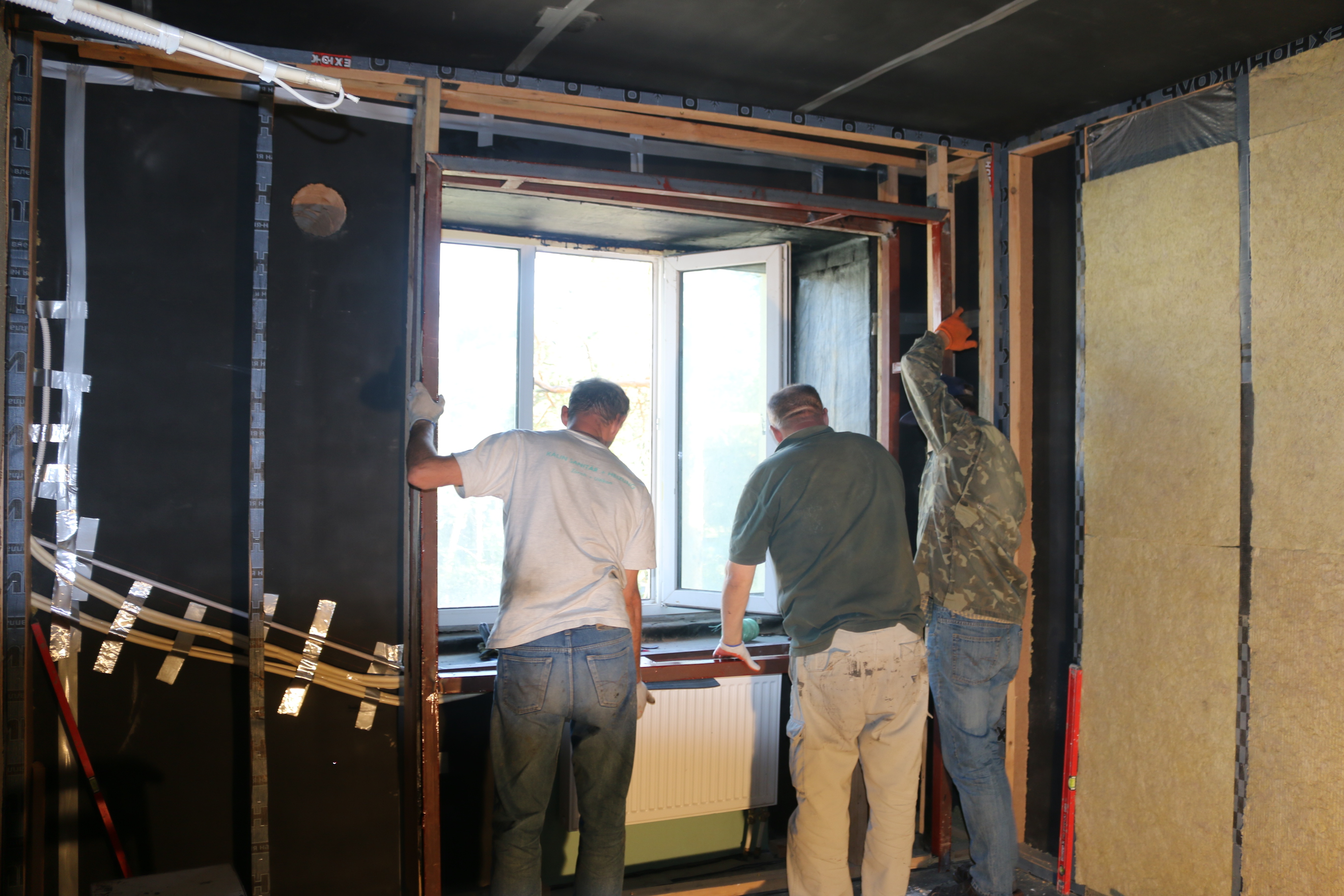

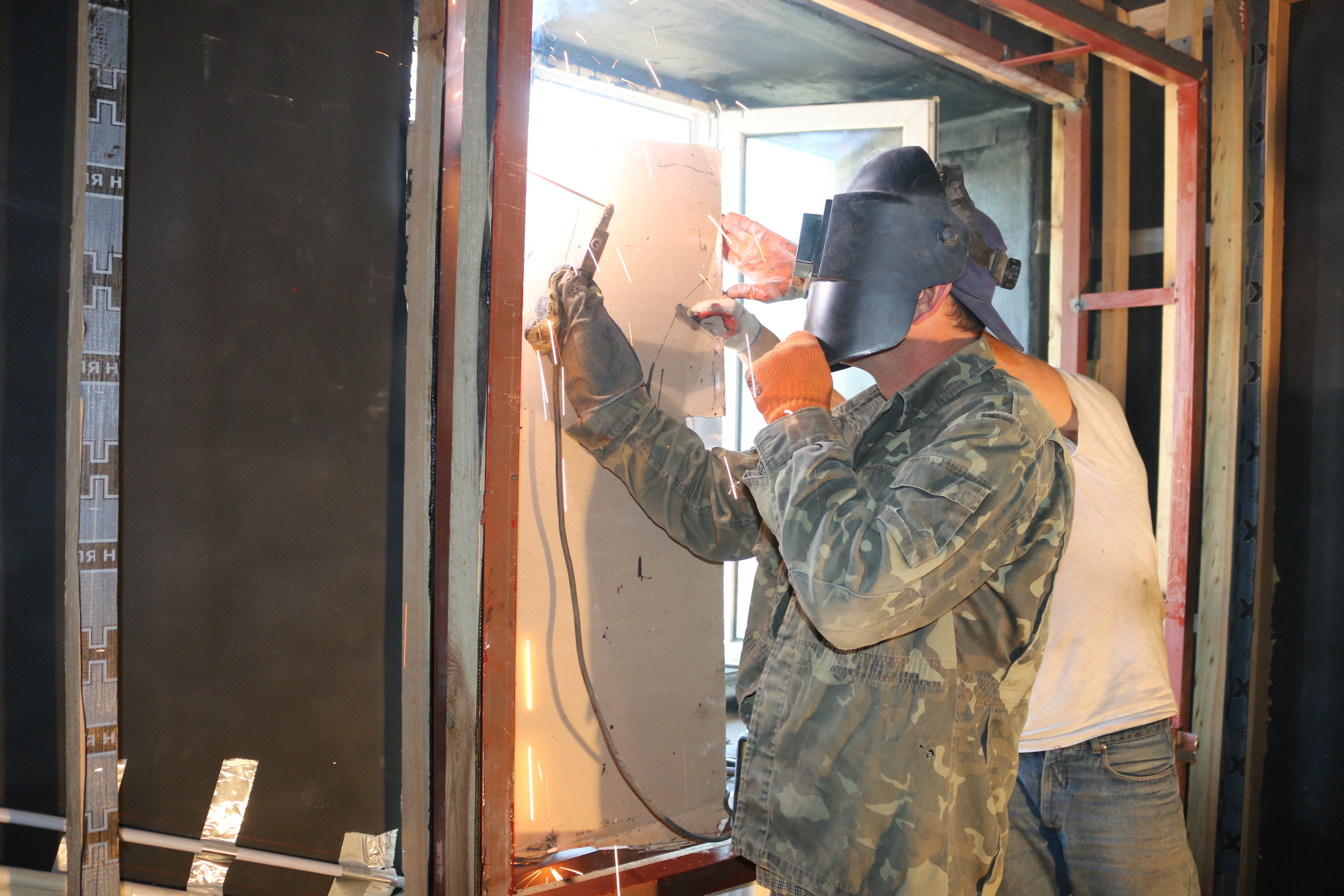

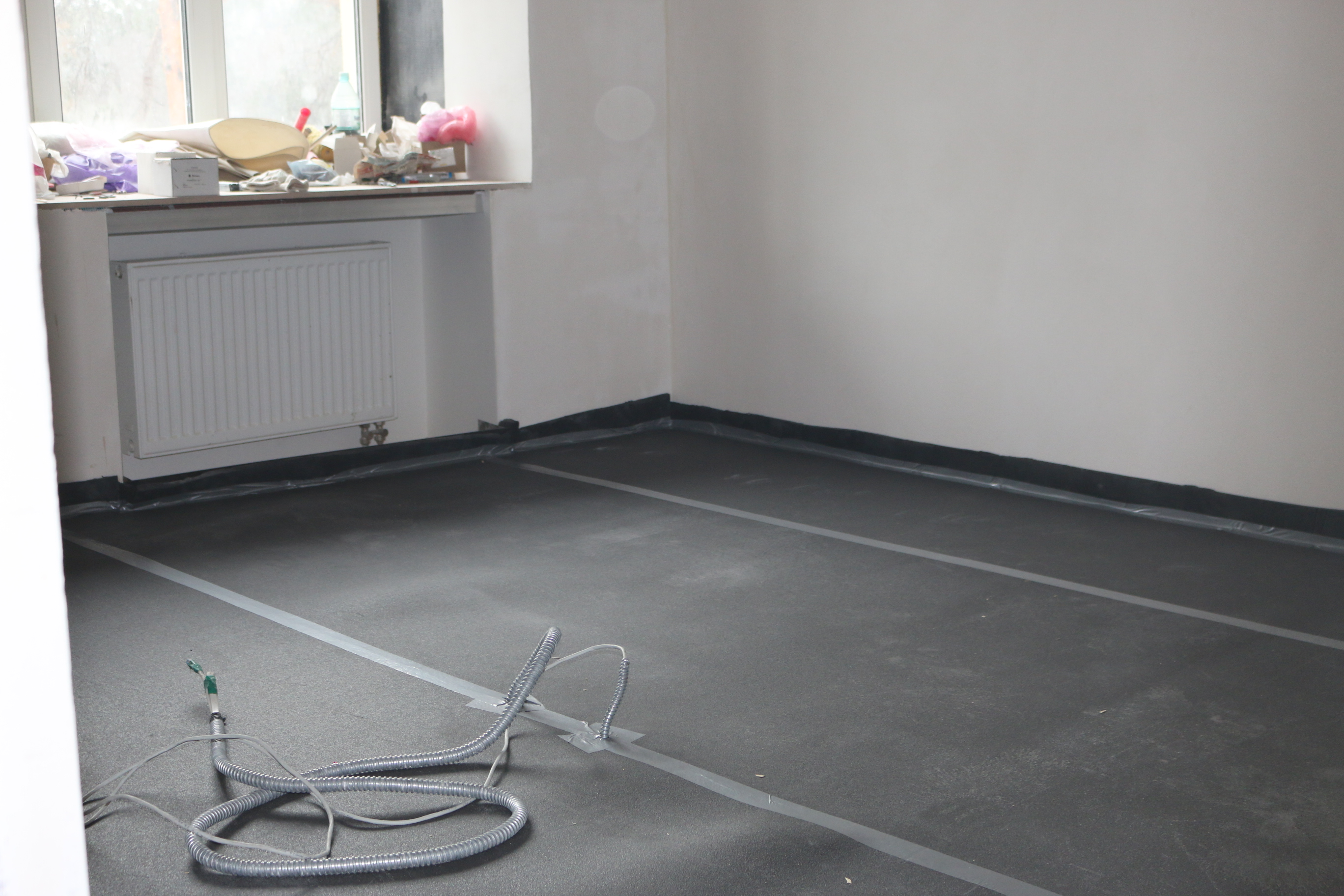

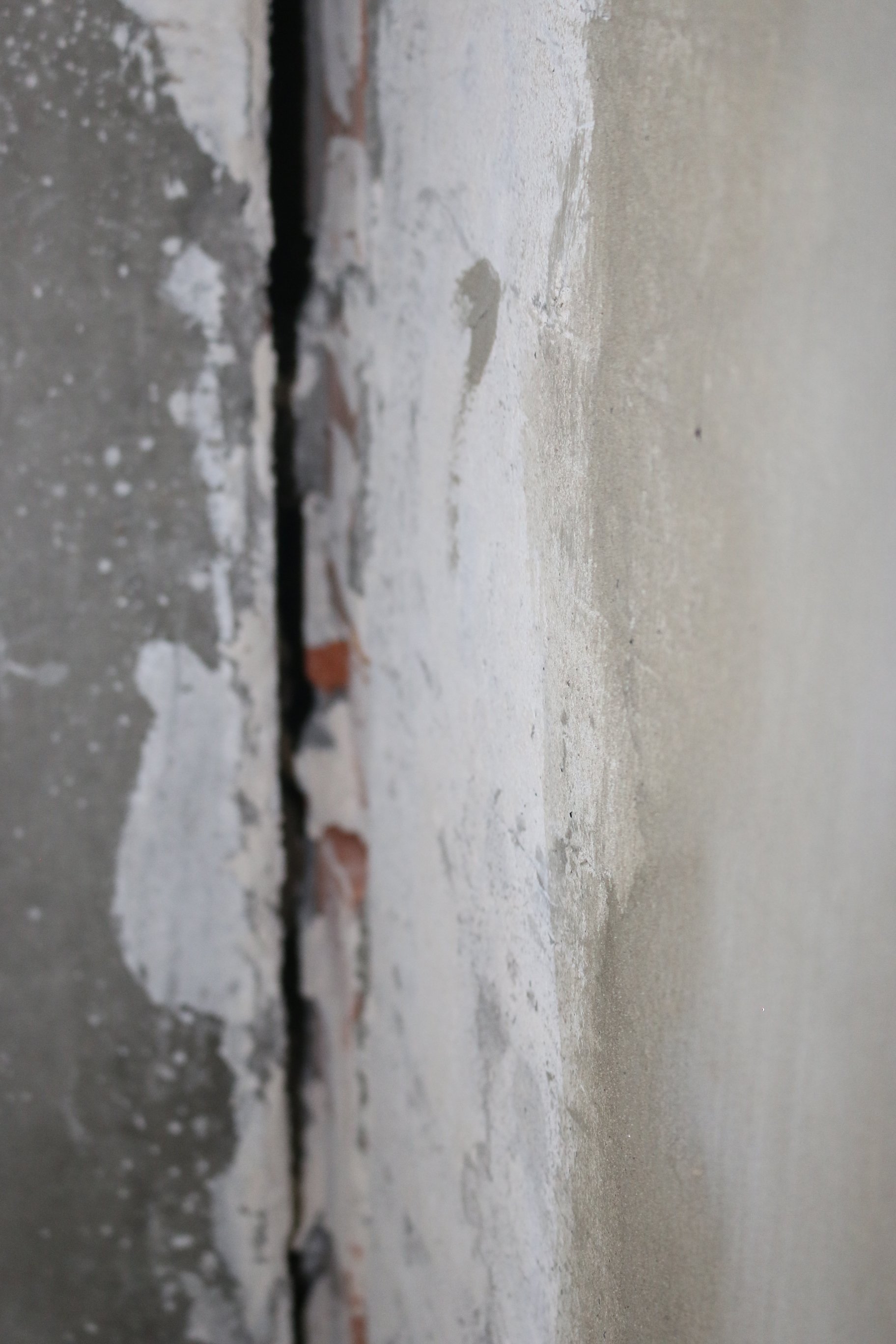

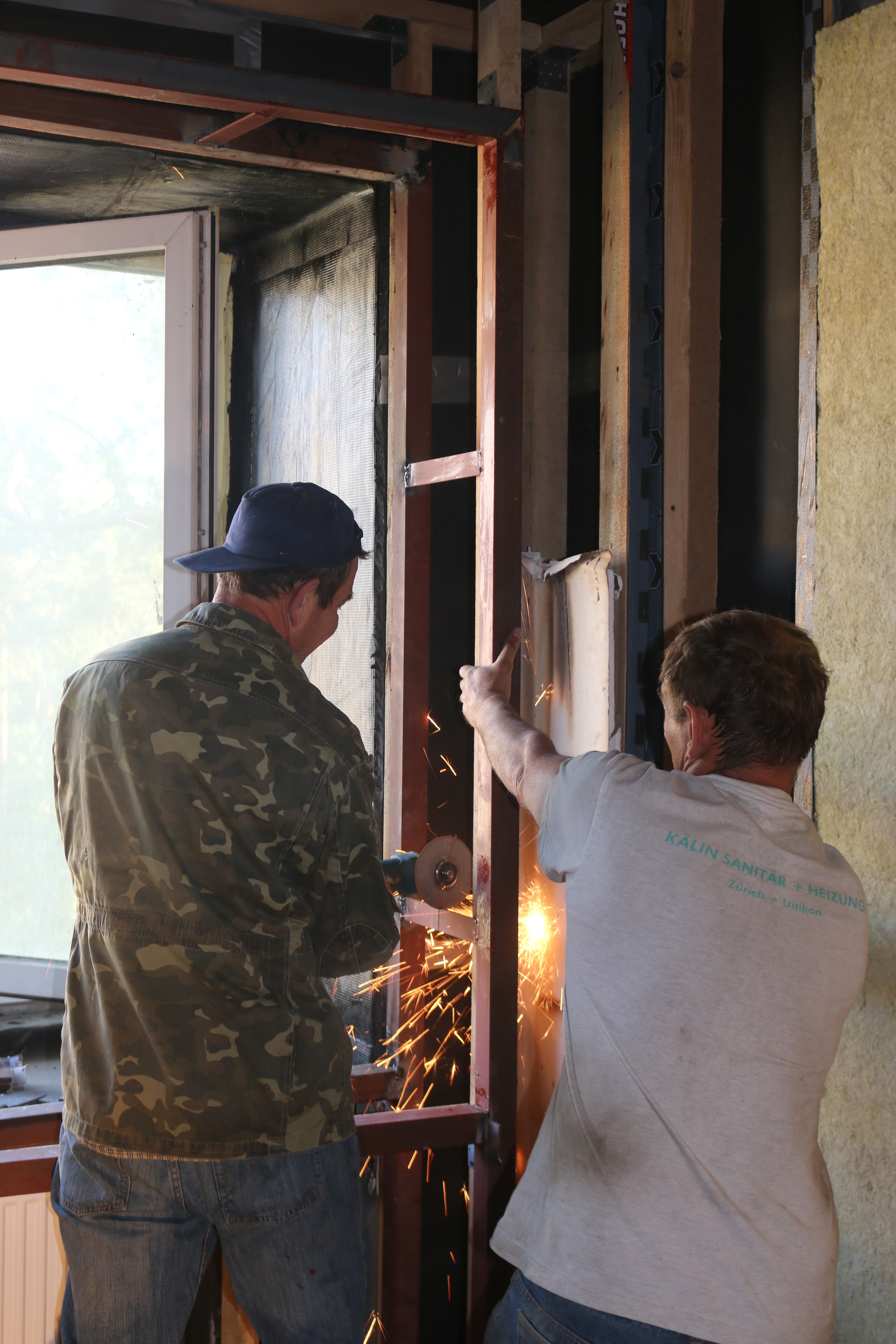

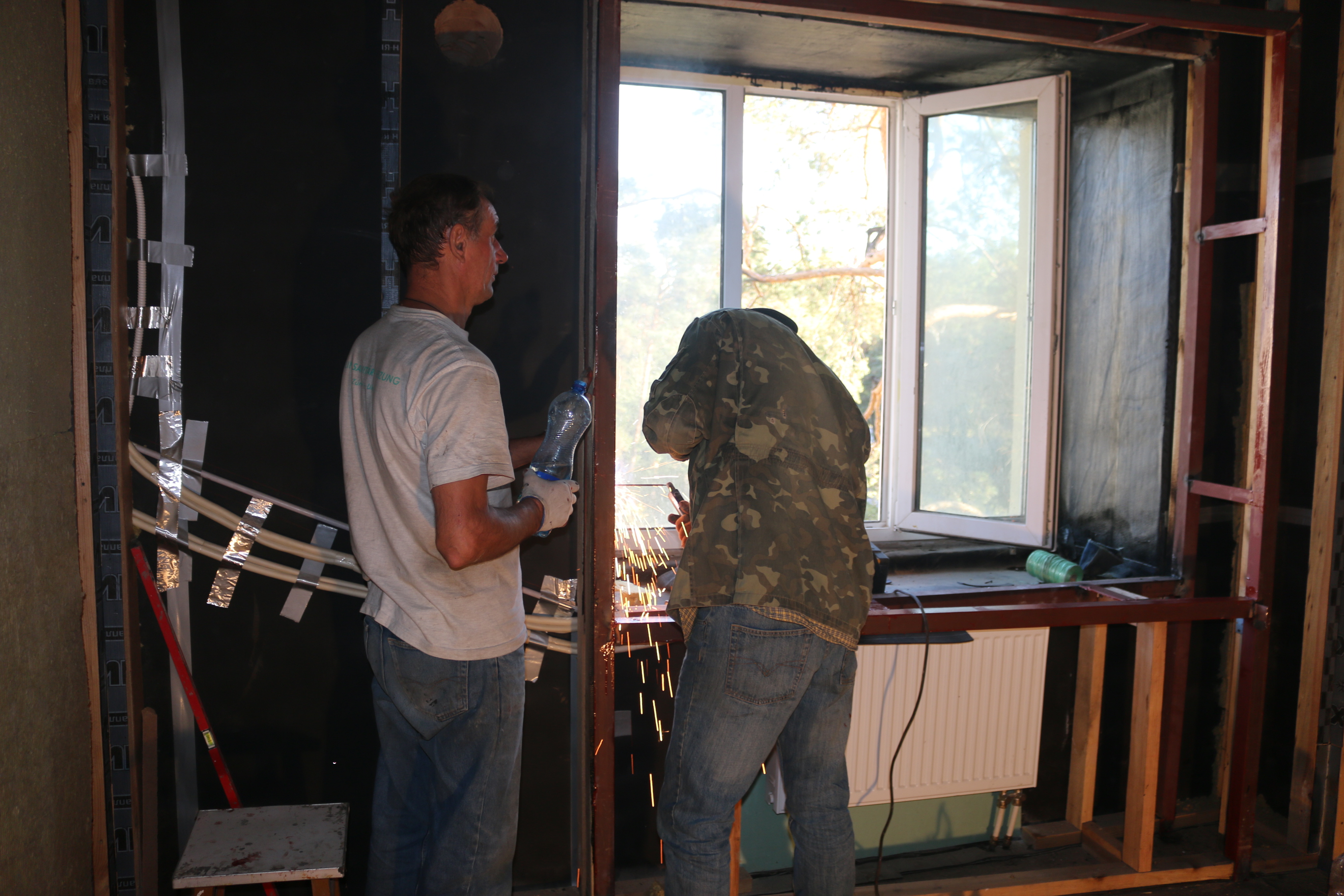

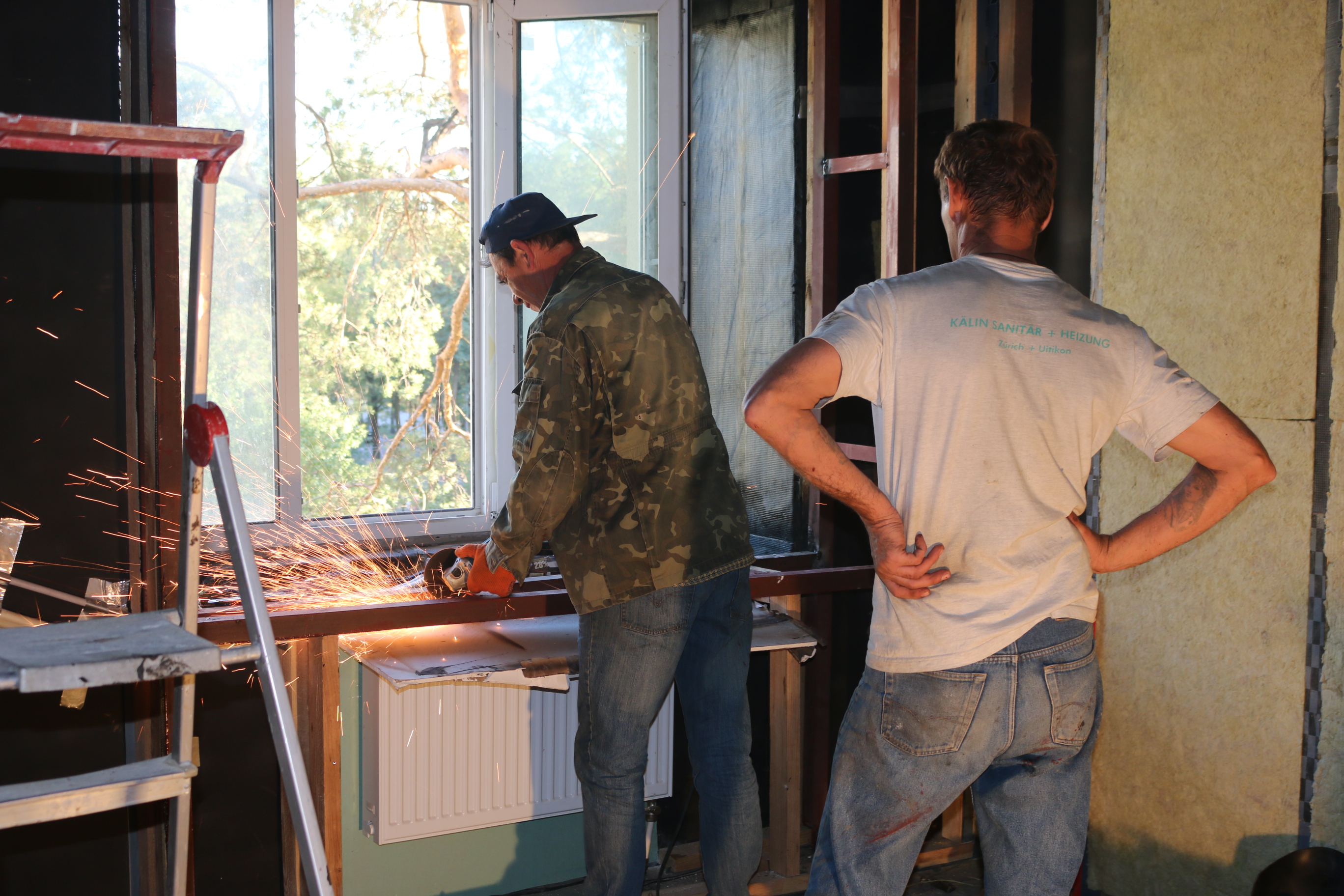

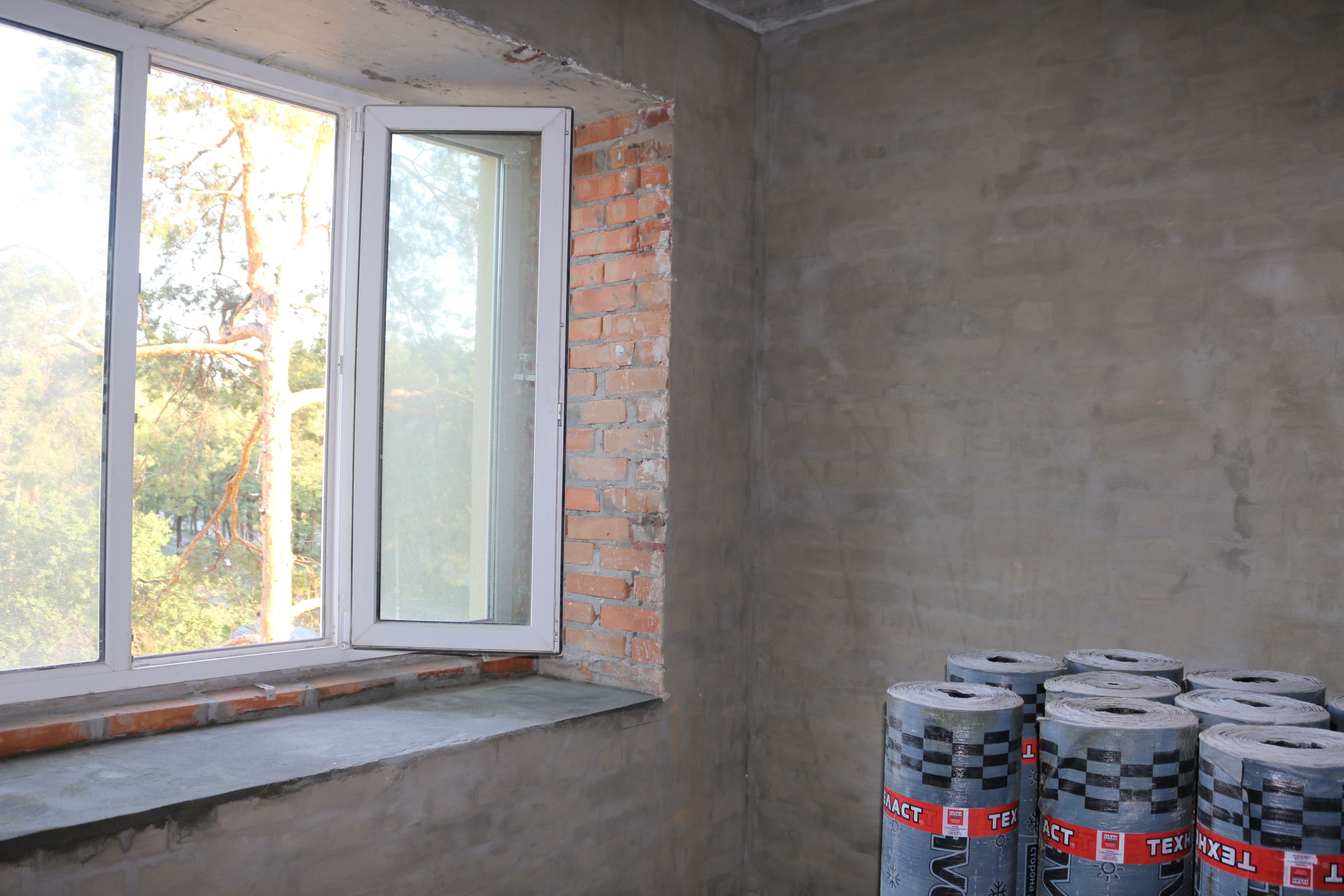

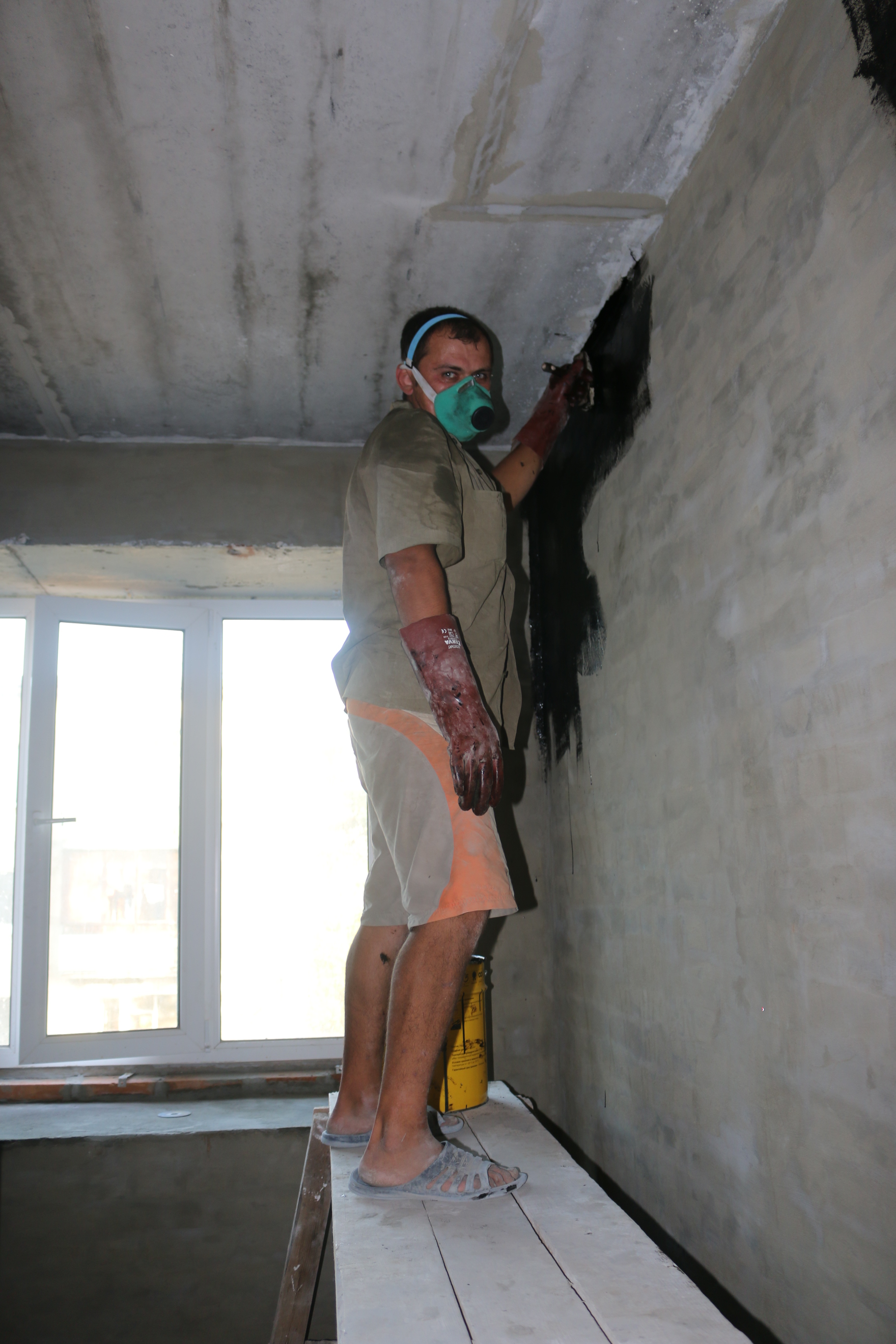

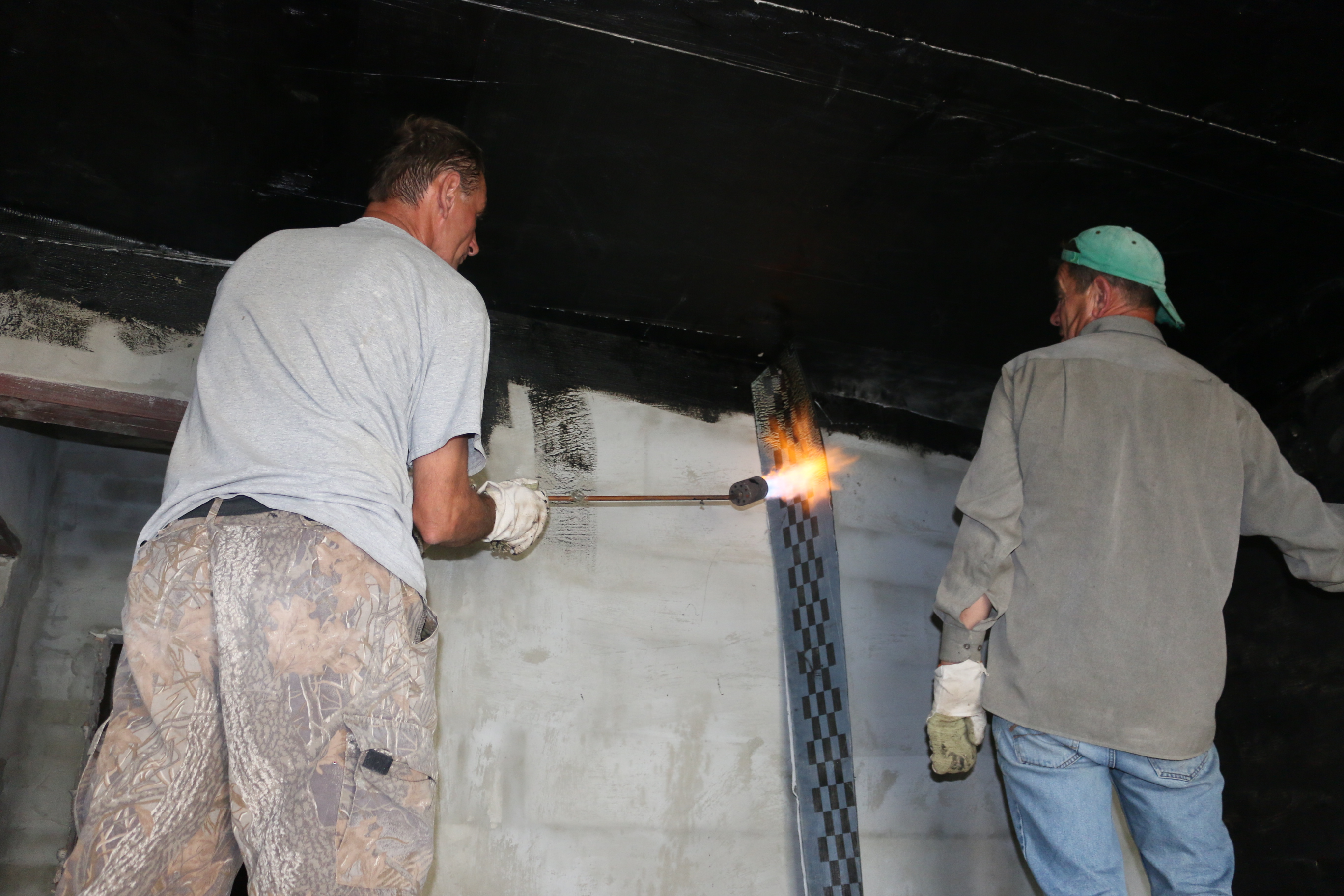

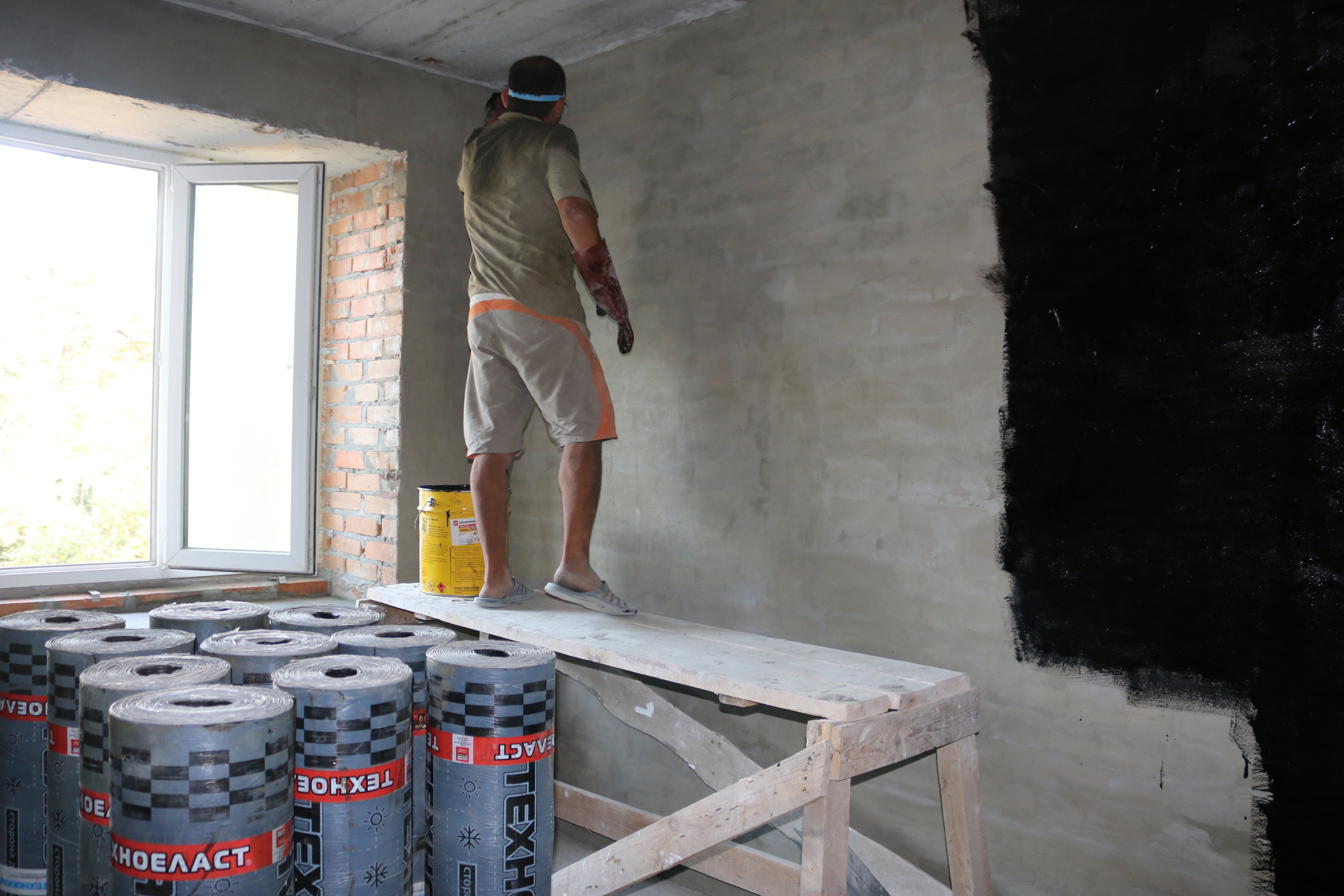

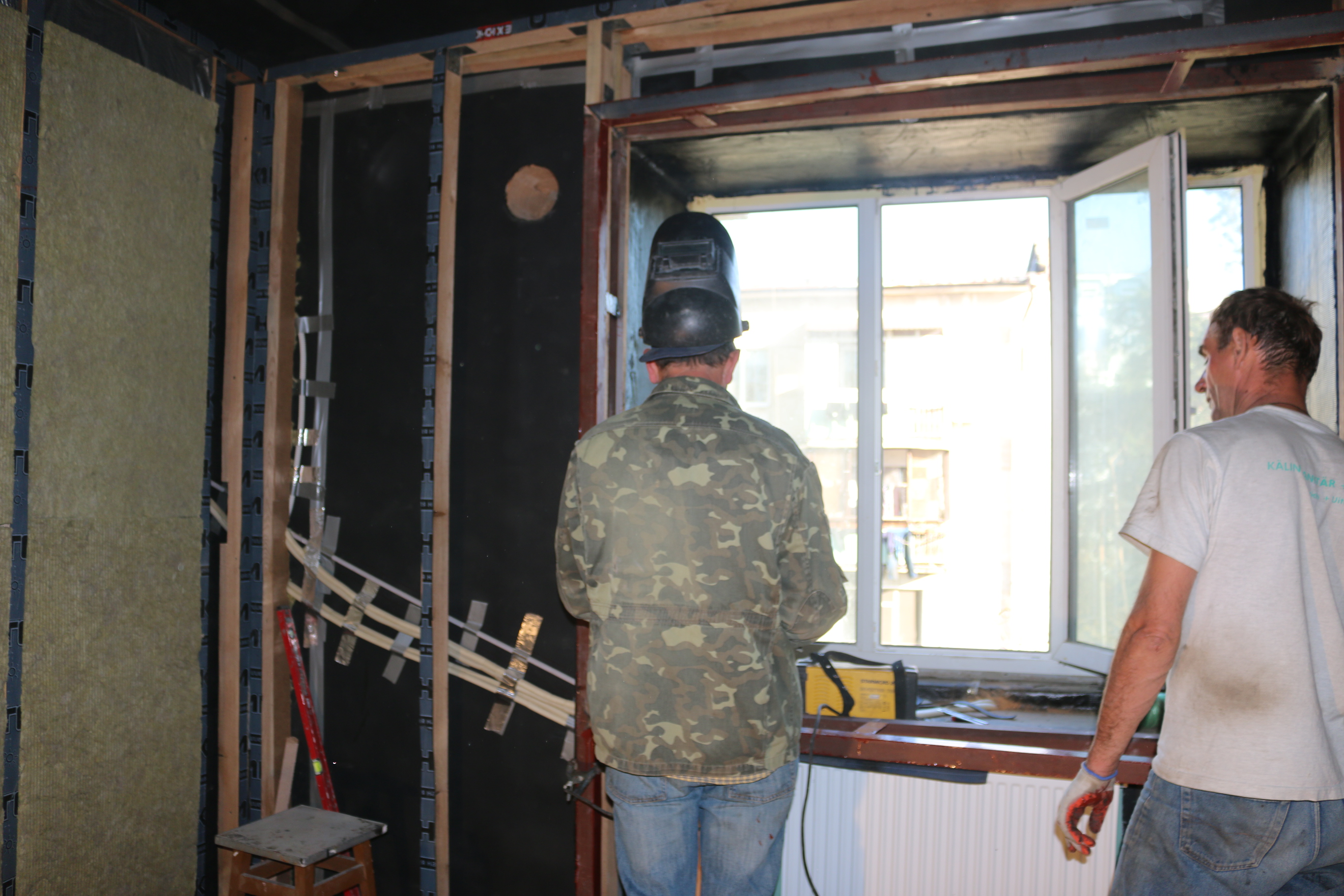

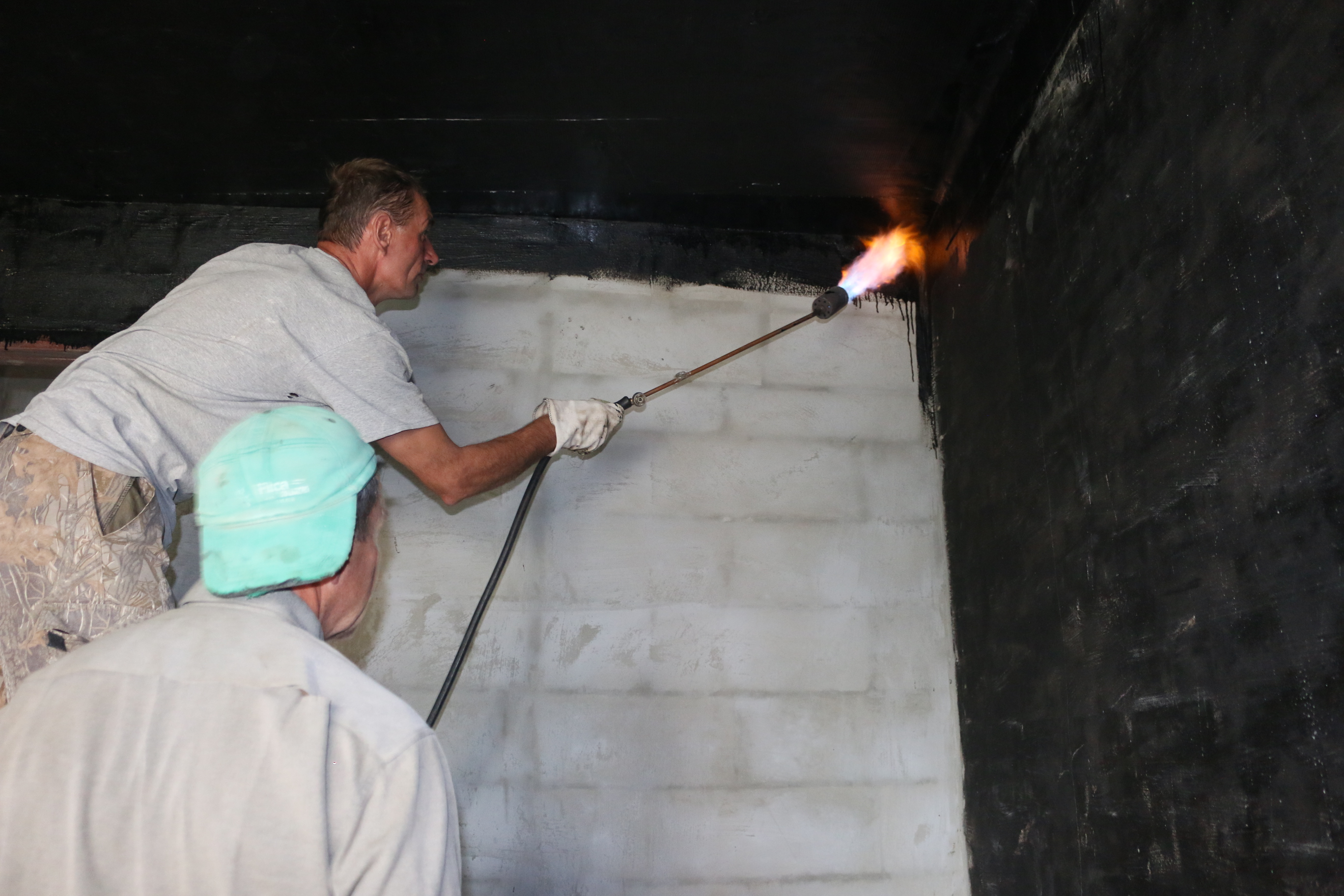

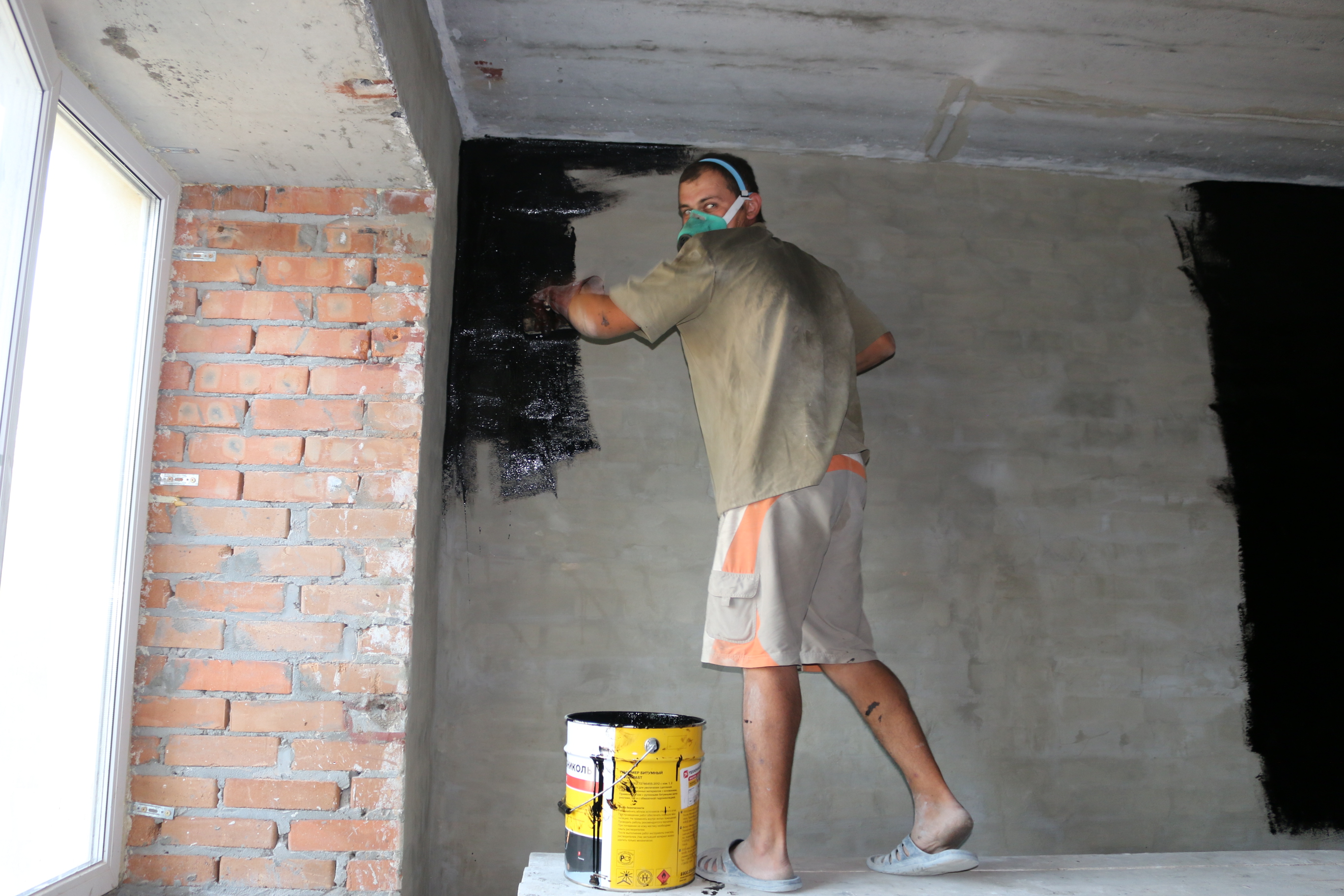

    Первая партия фотоотчёта. Перепланировали помещение, Сварили некоторую часть усилений дверных и оконных проёмов, Прошпаклевали стены (чуток не доделали, на завтра оставили)))), грунтуем праймером для наплавления рубероида. Правда застройщик преподнёс нам несколько сюрпризов в виде например, зазора между плитой перекрытия и примыкающей к ней стеной, уникального крепления балконного окна (к несущей стене на четырёх дюбелях (почему-то не на цементном растворе, и почему-то без арматуры), прикручены две бетонные балки одна над другой через зазор, на которых в свою очередь, закрепляются уши окна). В общем, после ухода равшанов с джамшутами приходится после них выгребать, как в прямом, так и в переносном смыслах.


    Вложения:

    • IMG_2162.JPG
      Размер файла:
      1,8 МБ
      Просмотров:
      87
    • IMG_2163.JPG
      Размер файла:
      1,8 МБ
      Просмотров:
      85
    • IMG_2164.JPG
      Размер файла:
      1,4 МБ
      Просмотров:
      84
    • IMG_2165.JPG
      Размер файла:
      1,8 МБ
      Просмотров:
      82
    • IMG_2166.JPG
      Размер файла:
      1,9 МБ
      Просмотров:
      81
    • IMG_2167.JPG
      Размер файла:
      1,9 МБ
      Просмотров:
      81
    • IMG_2168.JPG
      Размер файла:
      1,6 МБ
      Просмотров:
      80
    • IMG_2169.JPG
      Размер файла:
      1,7 МБ
      Просмотров:
      81
    • IMG_2171.JPG
      Размер файла:
      1,3 МБ
      Просмотров:
      81
    • IMG_2173.JPG
      Размер файла:
      451 КБ
      Просмотров:
      80
  5. Drawmer

    Drawmer New Member

    Регистрация:
    14 ноя 2011
    Сообщения:
    15
    Симпатии:
    0
    Адрес:
    Киев
    Собсна, в прошлом посте не поместилось всё.


    Вложения:

    • IMG_2174.JPG
      Размер файла:
      2 МБ
      Просмотров:
      64
    • IMG_2175.JPG
      Размер файла:
      1,6 МБ
      Просмотров:
      64
    • IMG_2176.JPG
      Размер файла:
      1,4 МБ
      Просмотров:
      64
    • IMG_2177.JPG
      Размер файла:
      2 МБ
      Просмотров:
      68
  6. Dmytro_ua

    Dmytro_ua Well-Known Member

    Регистрация:
    10 ноя 2006
    Сообщения:
    3.284
    Симпатии:
    1.110
    Пол:
    Мужской
    Адрес:
    Київ, Україна

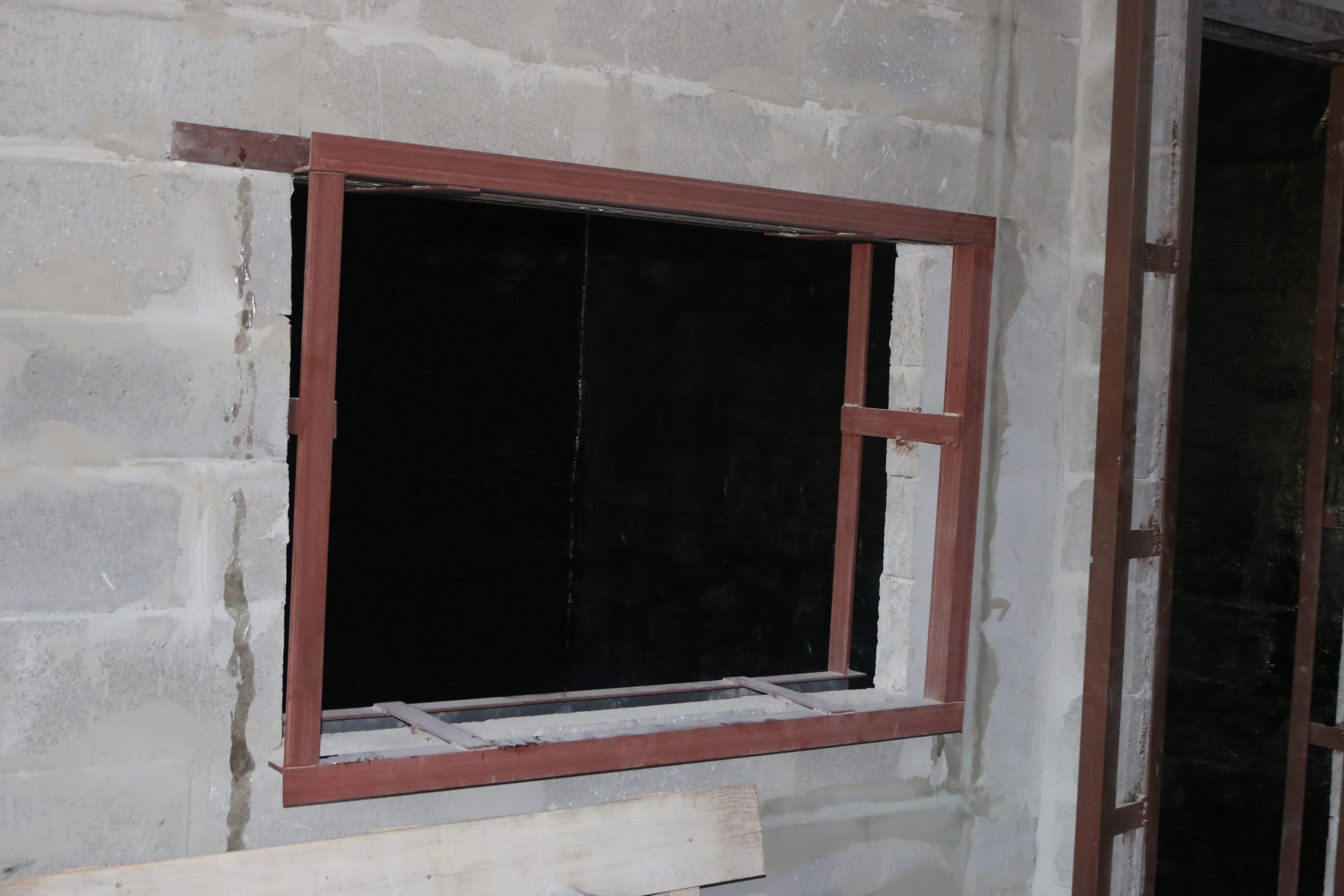

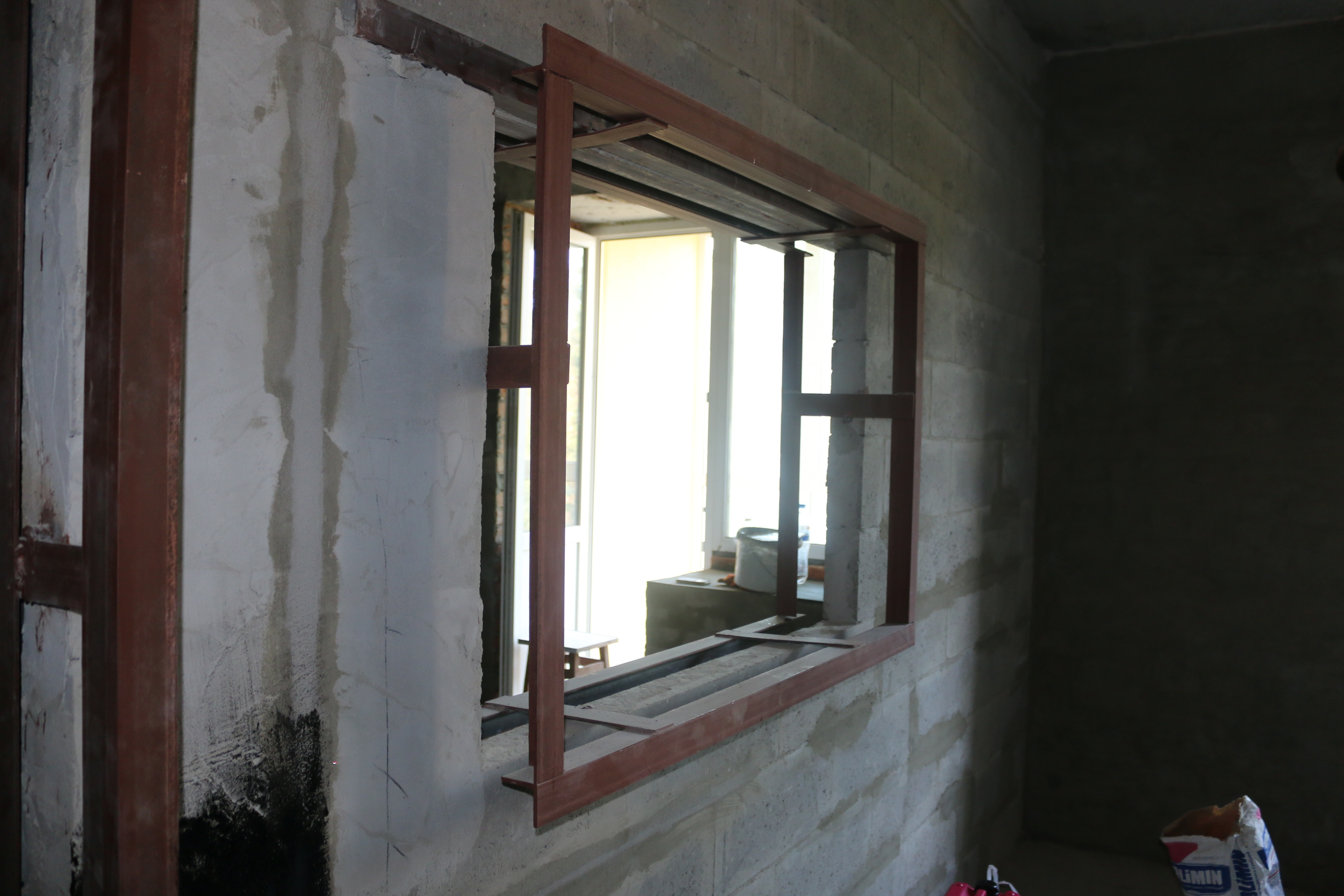

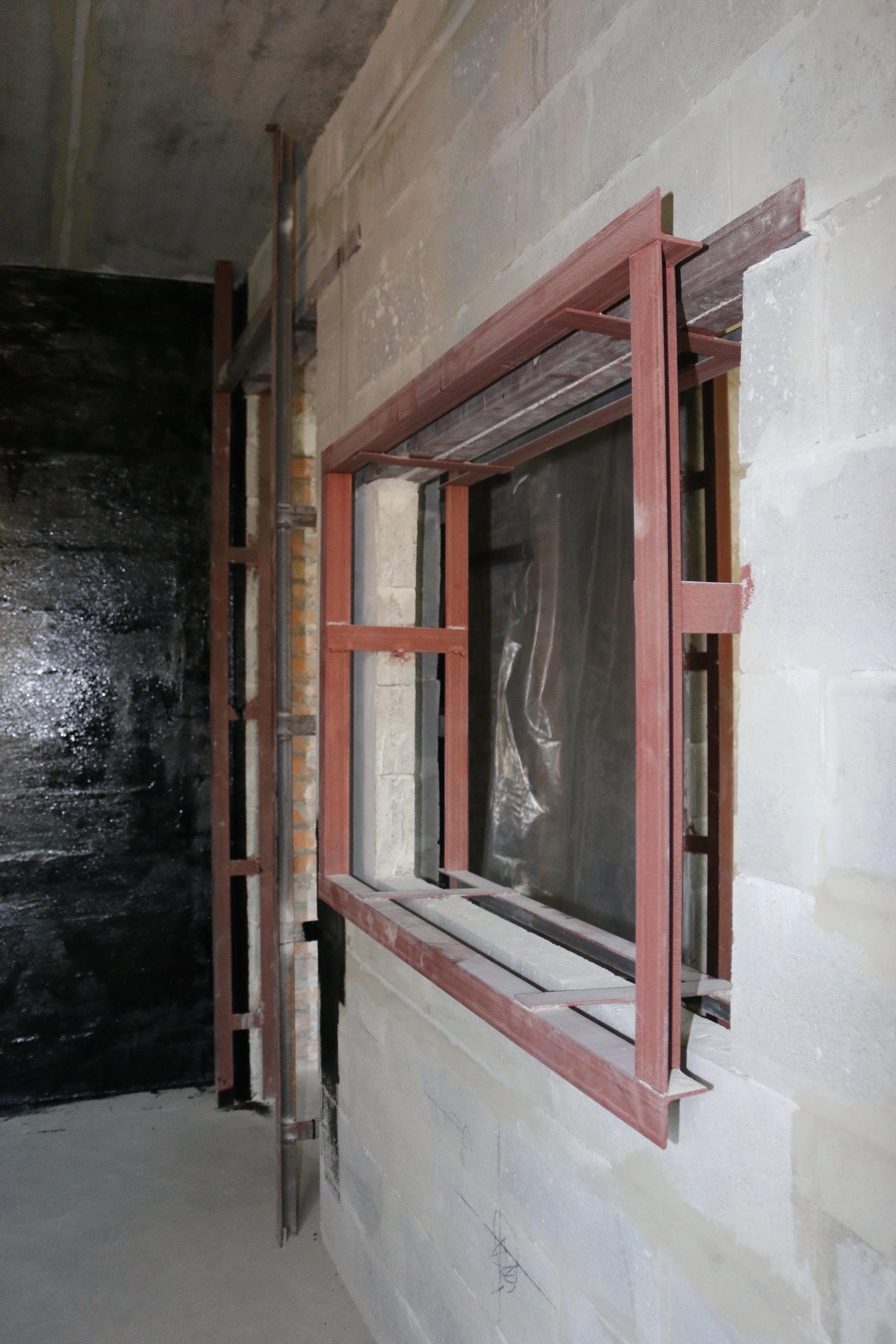

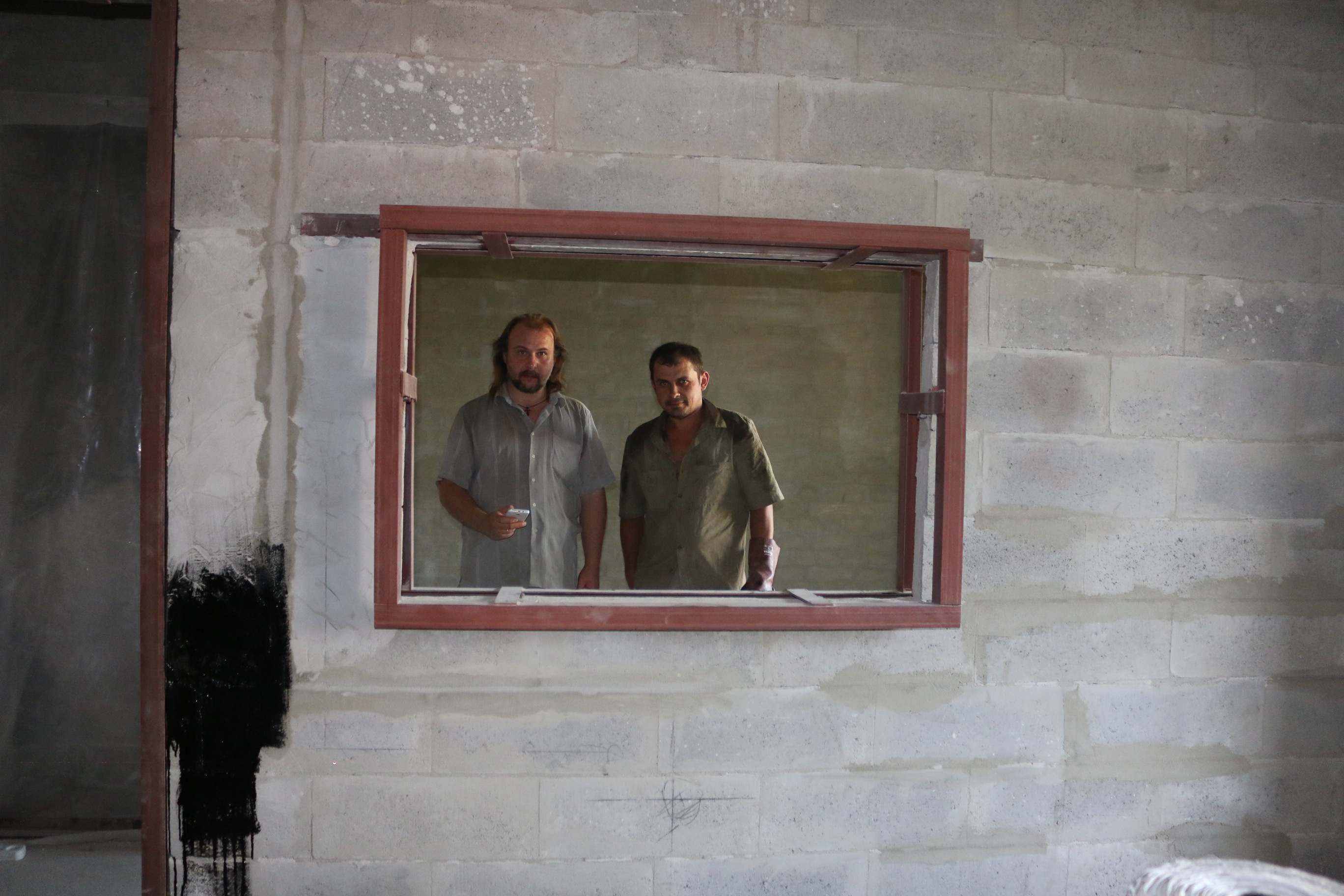

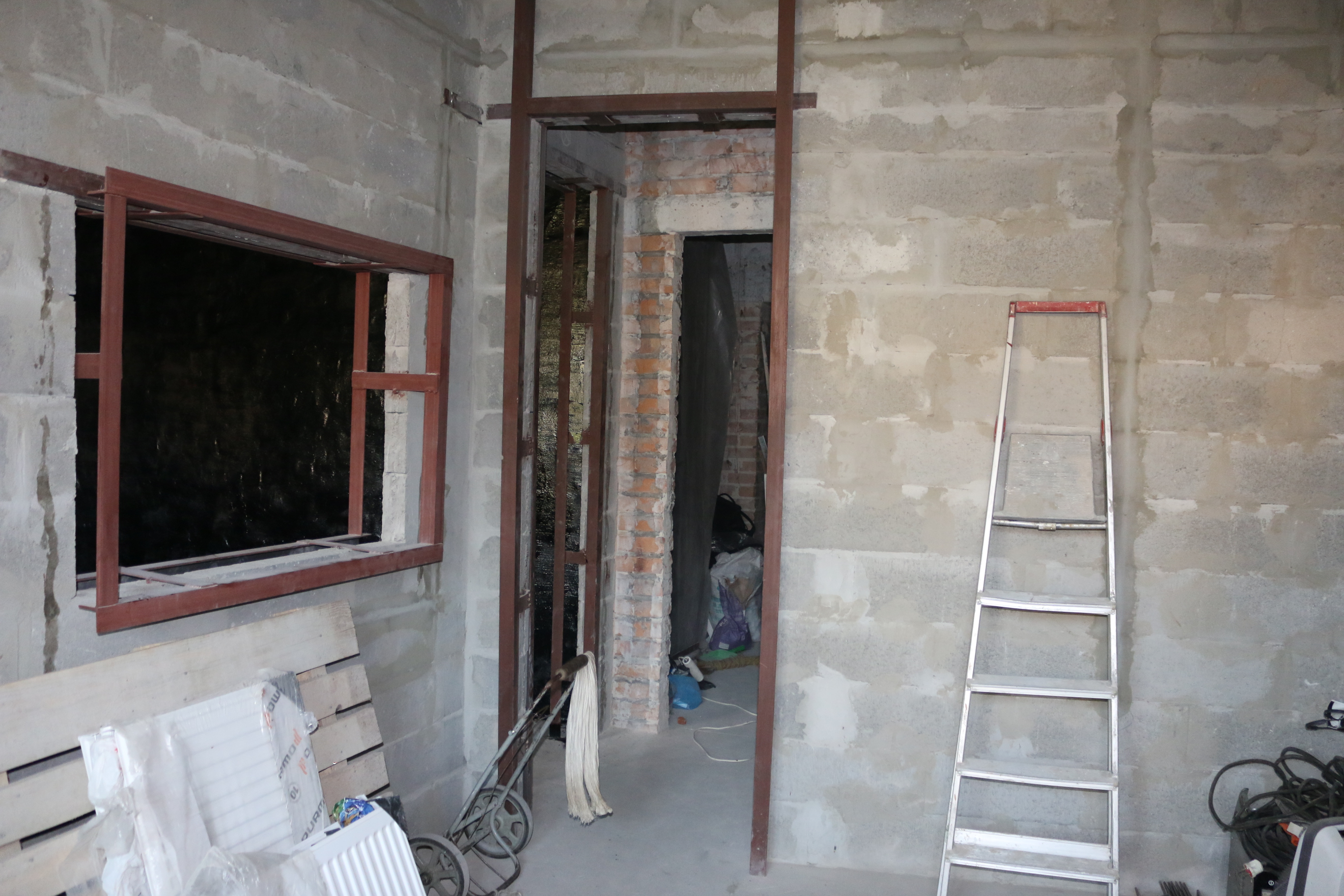

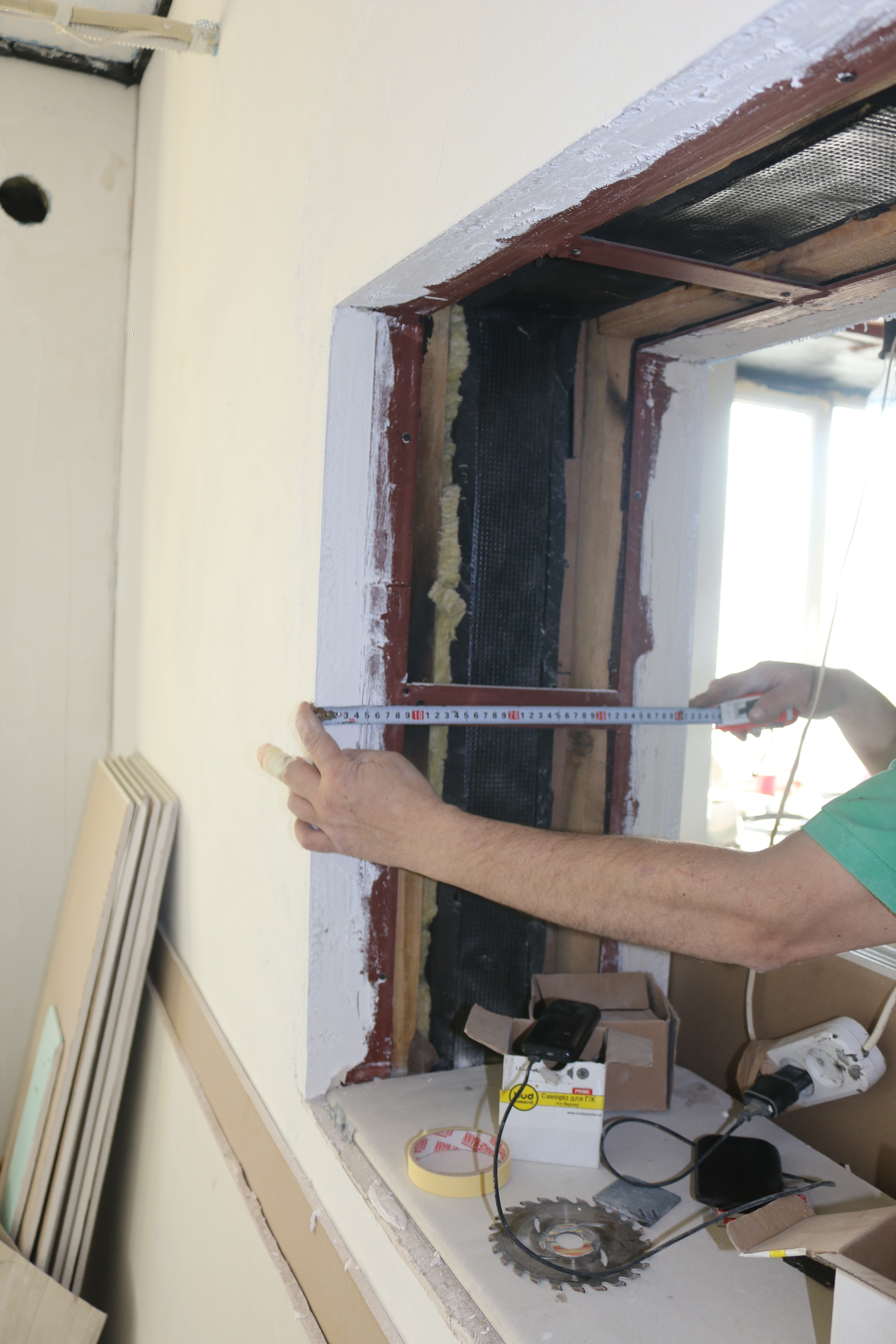

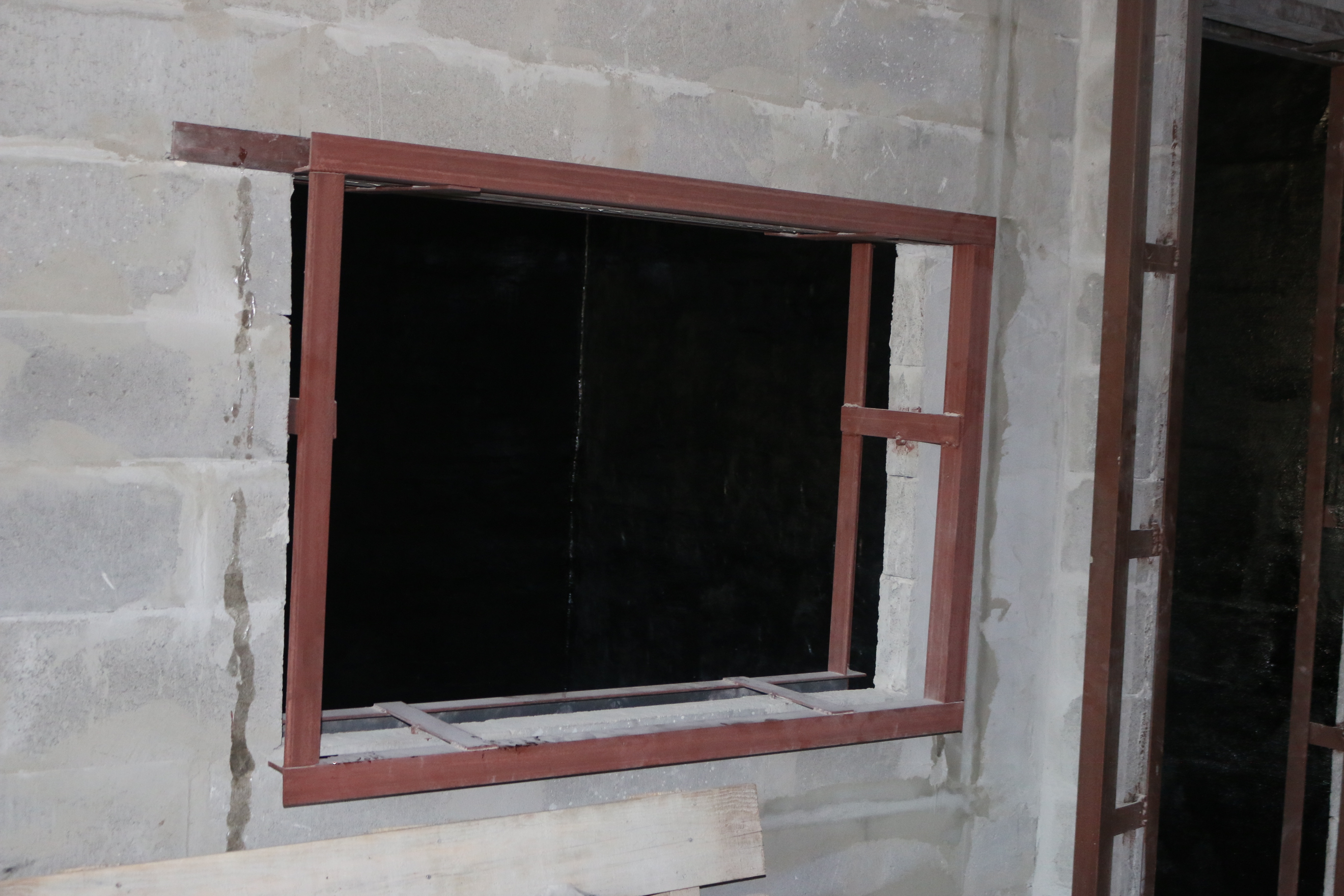

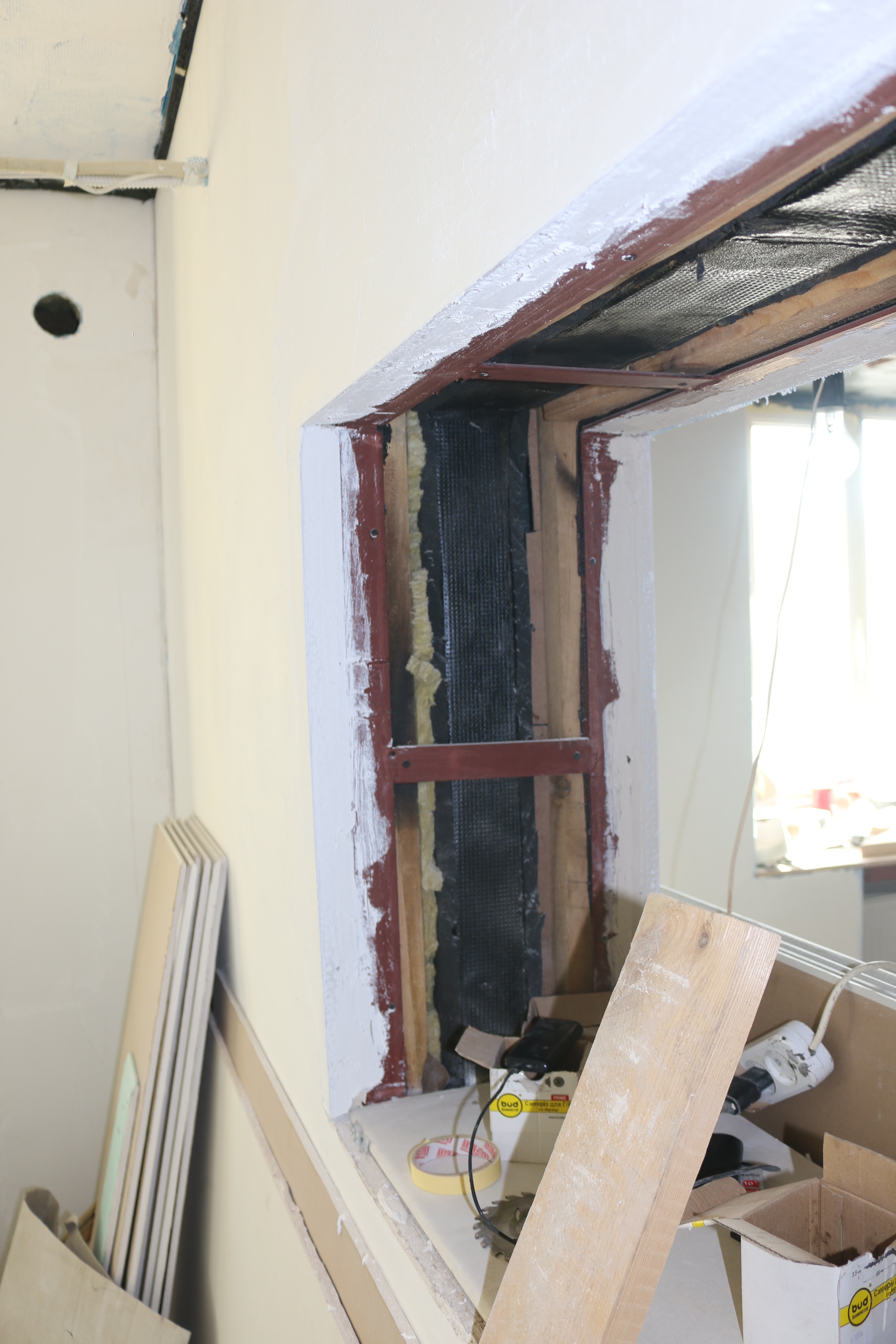

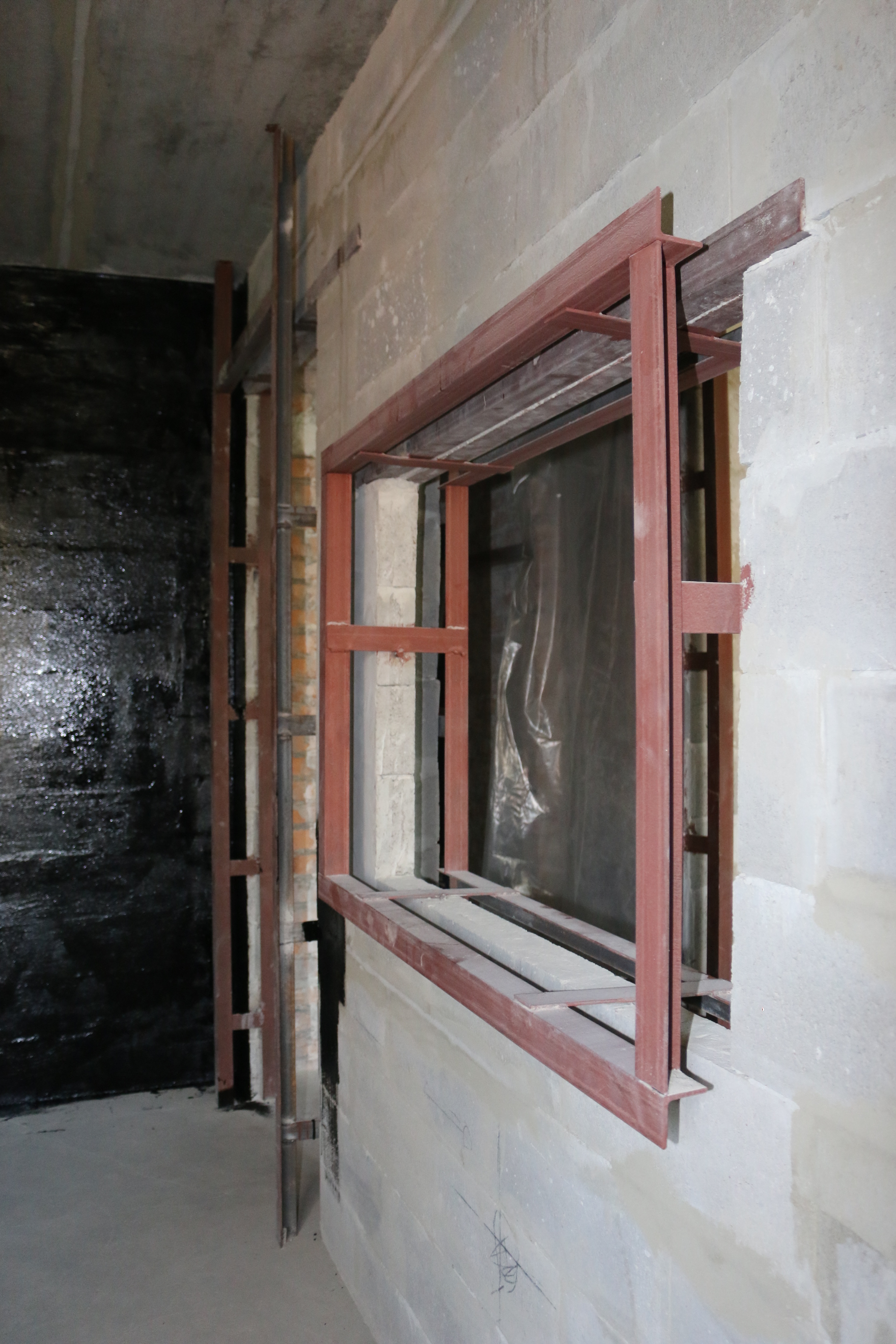

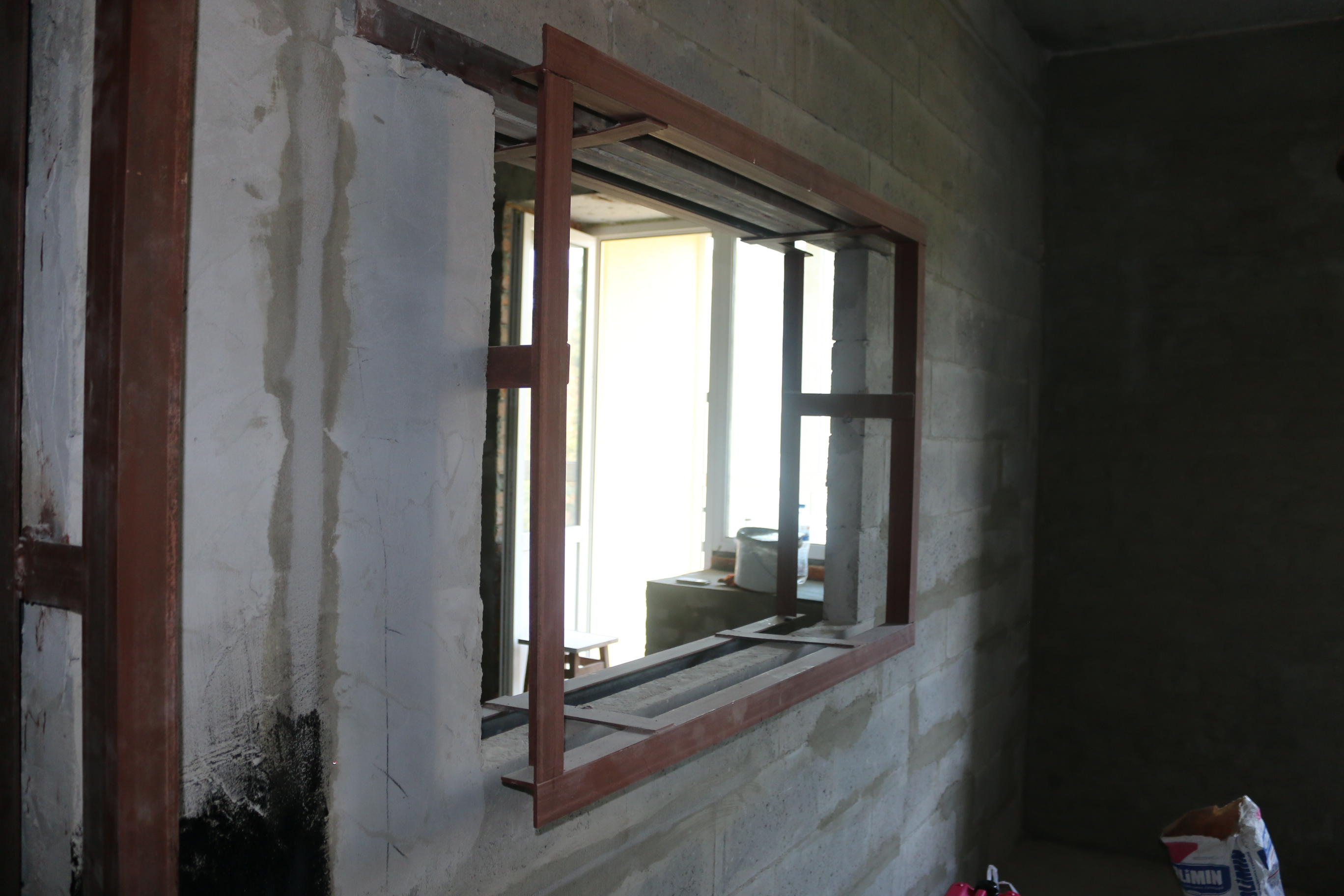

    @Drawmer, какой смысл в цельном металлическом каркасе для смотрового окна?

  7. buncker

    buncker =)

    Регистрация:
    26 ноя 2002
    Сообщения:
    8.301
    Симпатии:
    2.153
    Адрес:
    Зеленоград

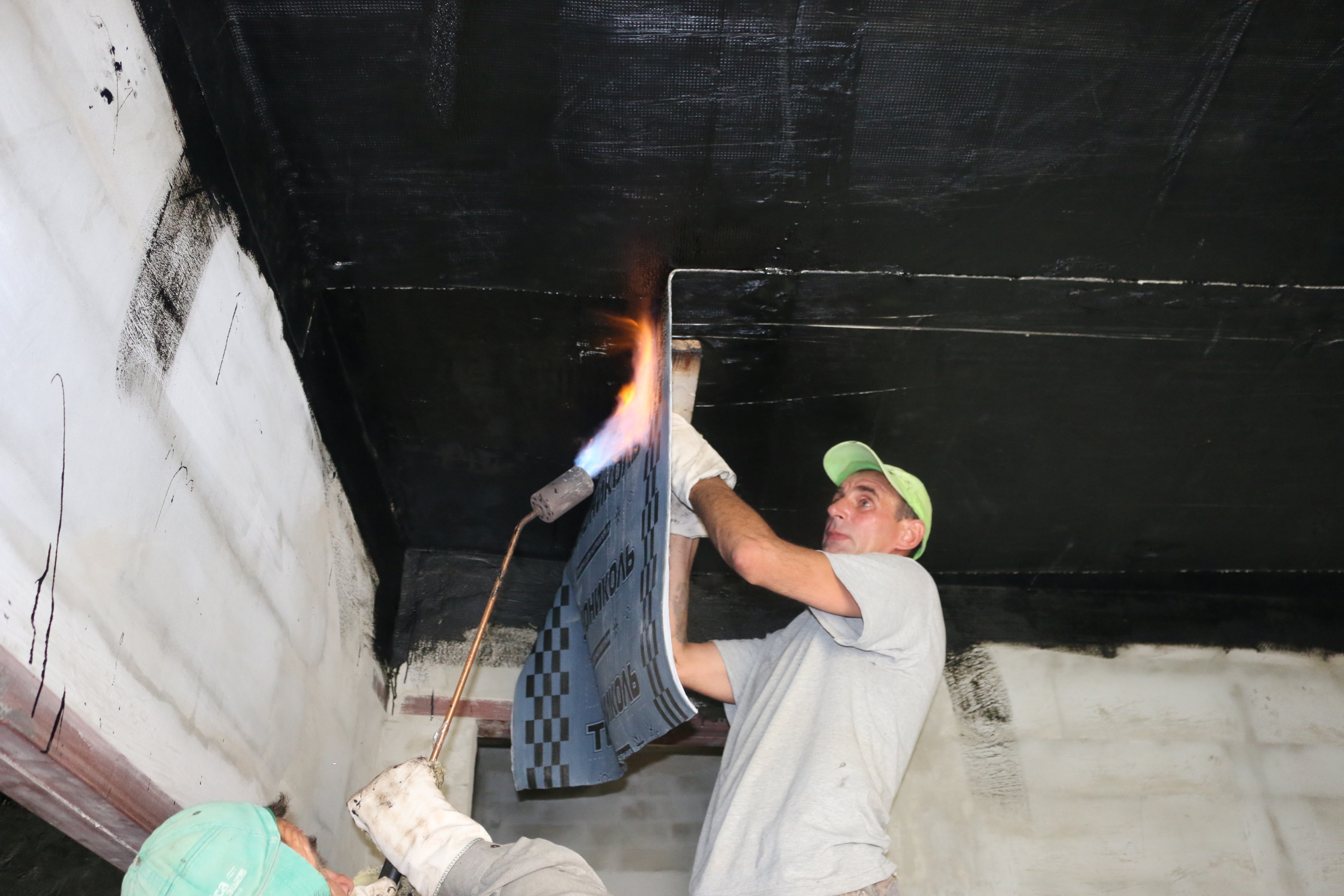

    @Drawmer, рубероид на кирпичную стену наплавлять? А в чем суть такого решения?

  8. backspin

    backspin Well-Known Member

    Регистрация:
    10 янв 2009
    Сообщения:
    597
    Симпатии:
    463
    @Drawmer, а зачем гидру изнутри делать?

  9. Drawmer

    Drawmer New Member

    Регистрация:
    14 ноя 2011
    Сообщения:
    15
    Симпатии:
    0
    Адрес:
    Киев

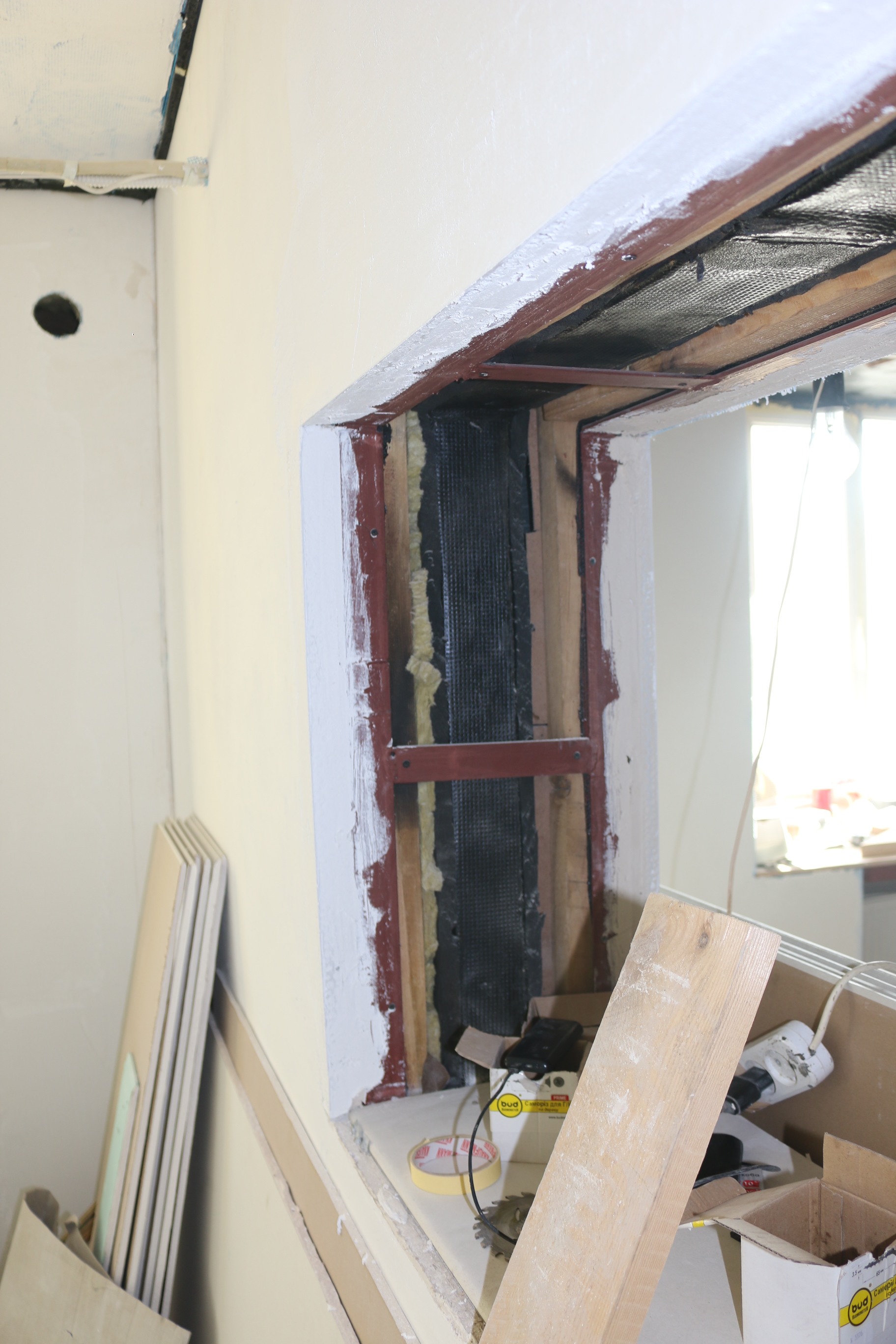

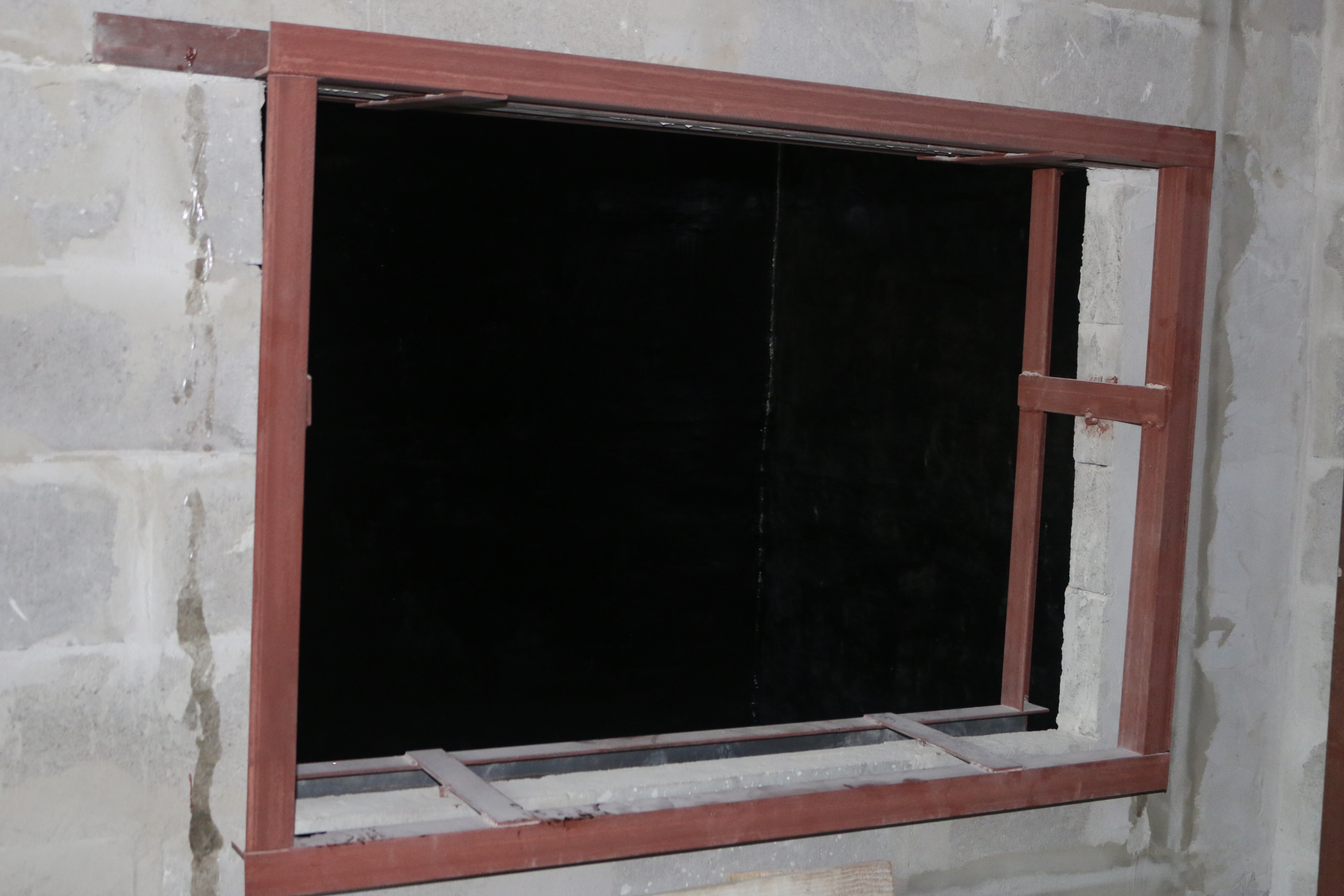

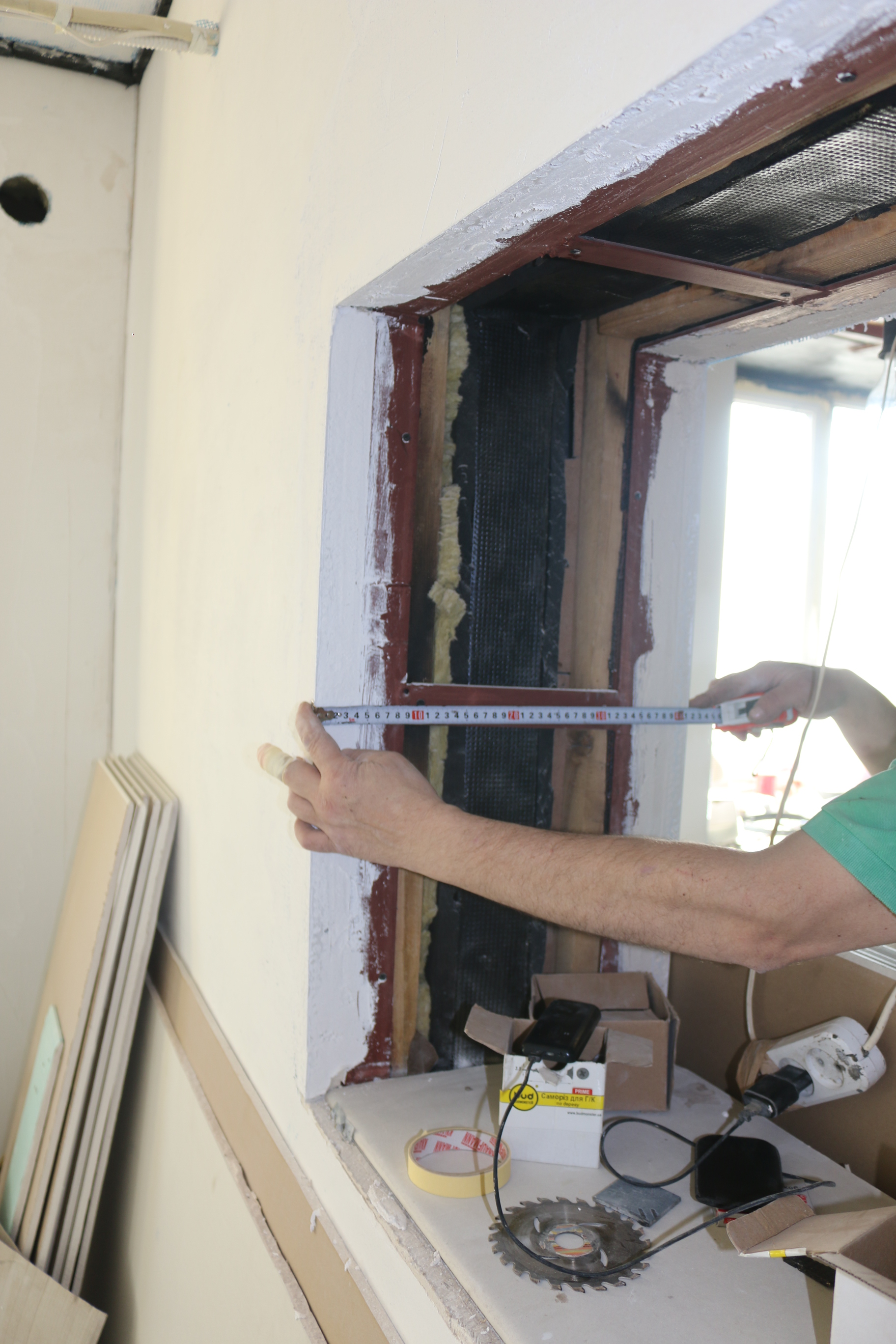

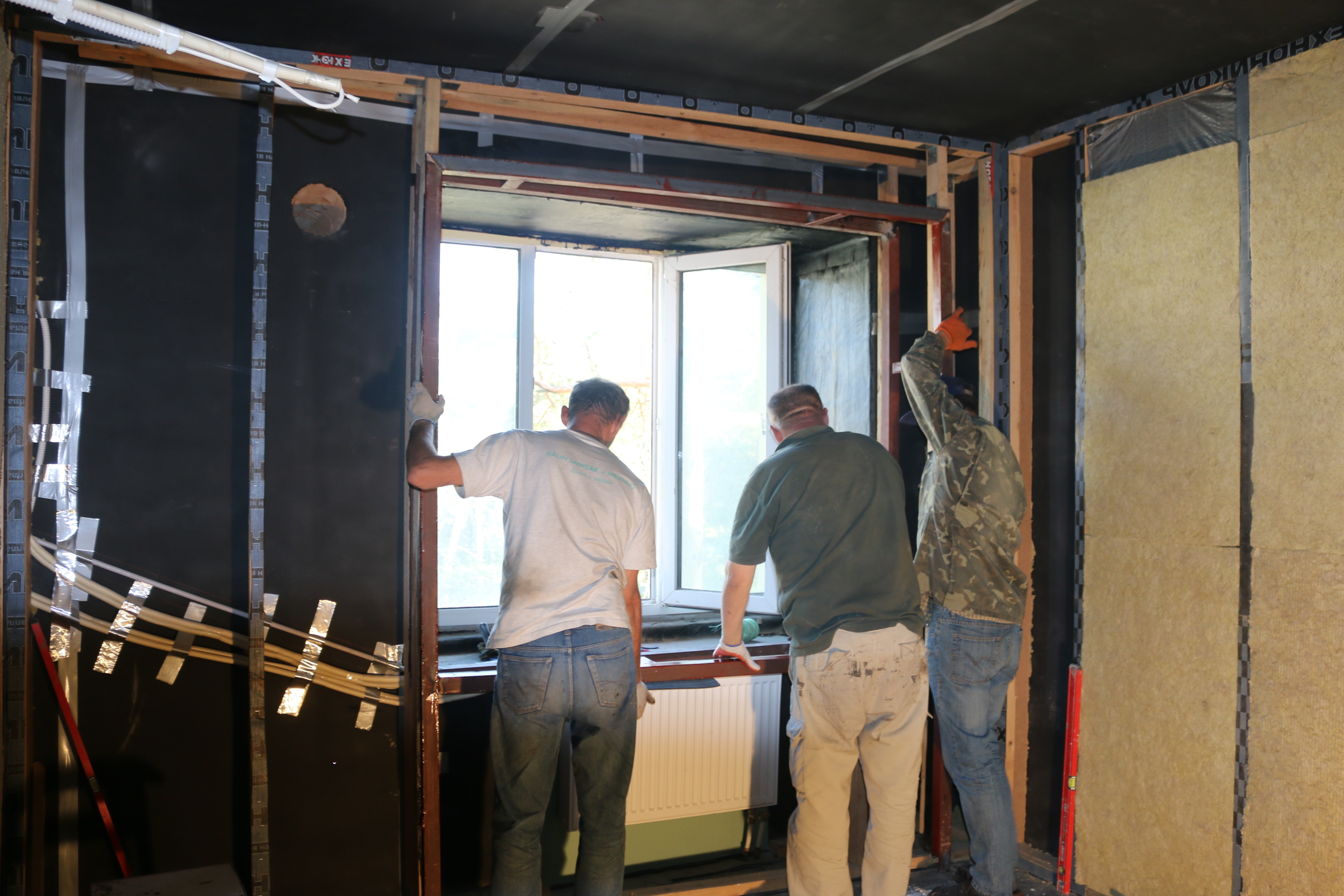

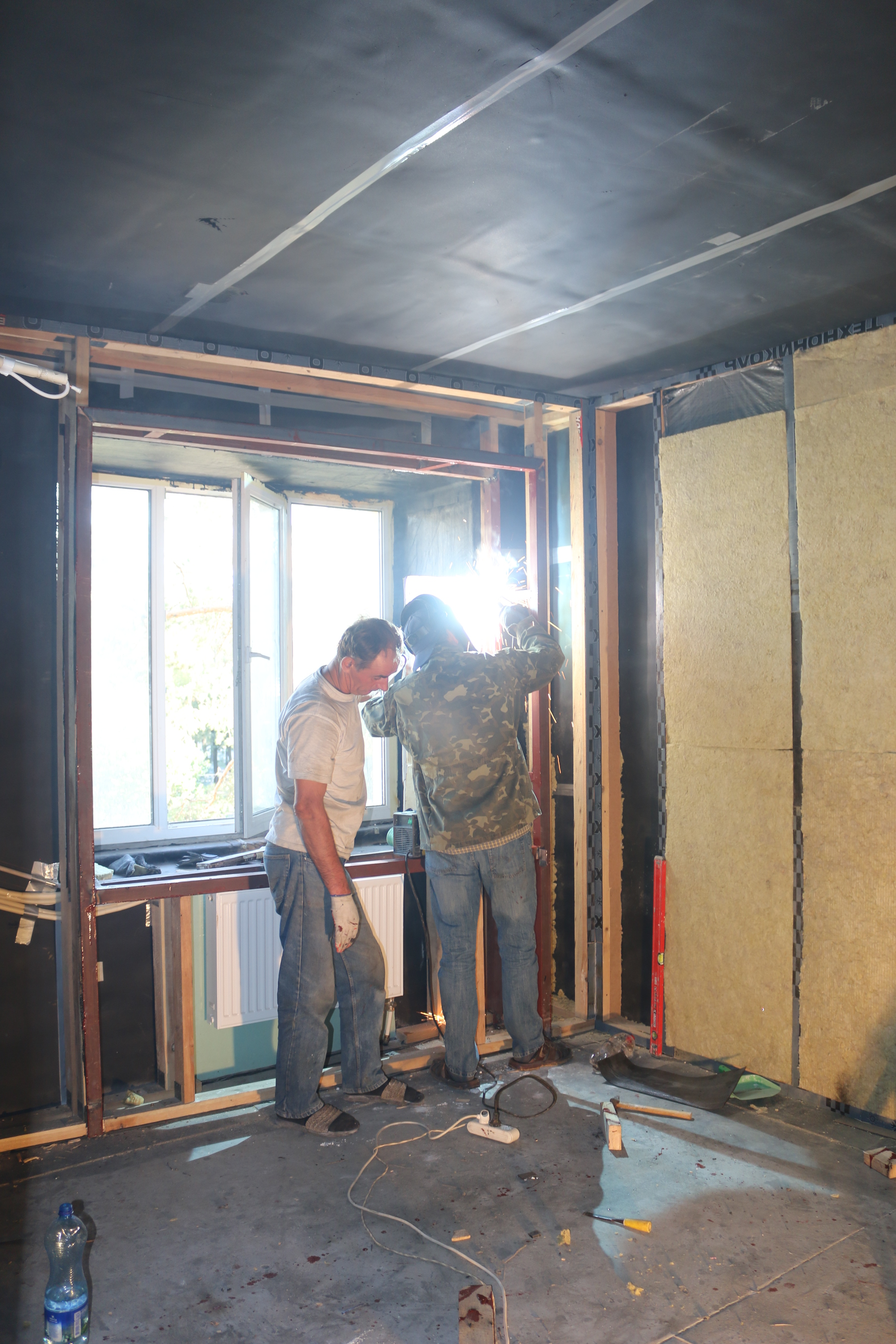

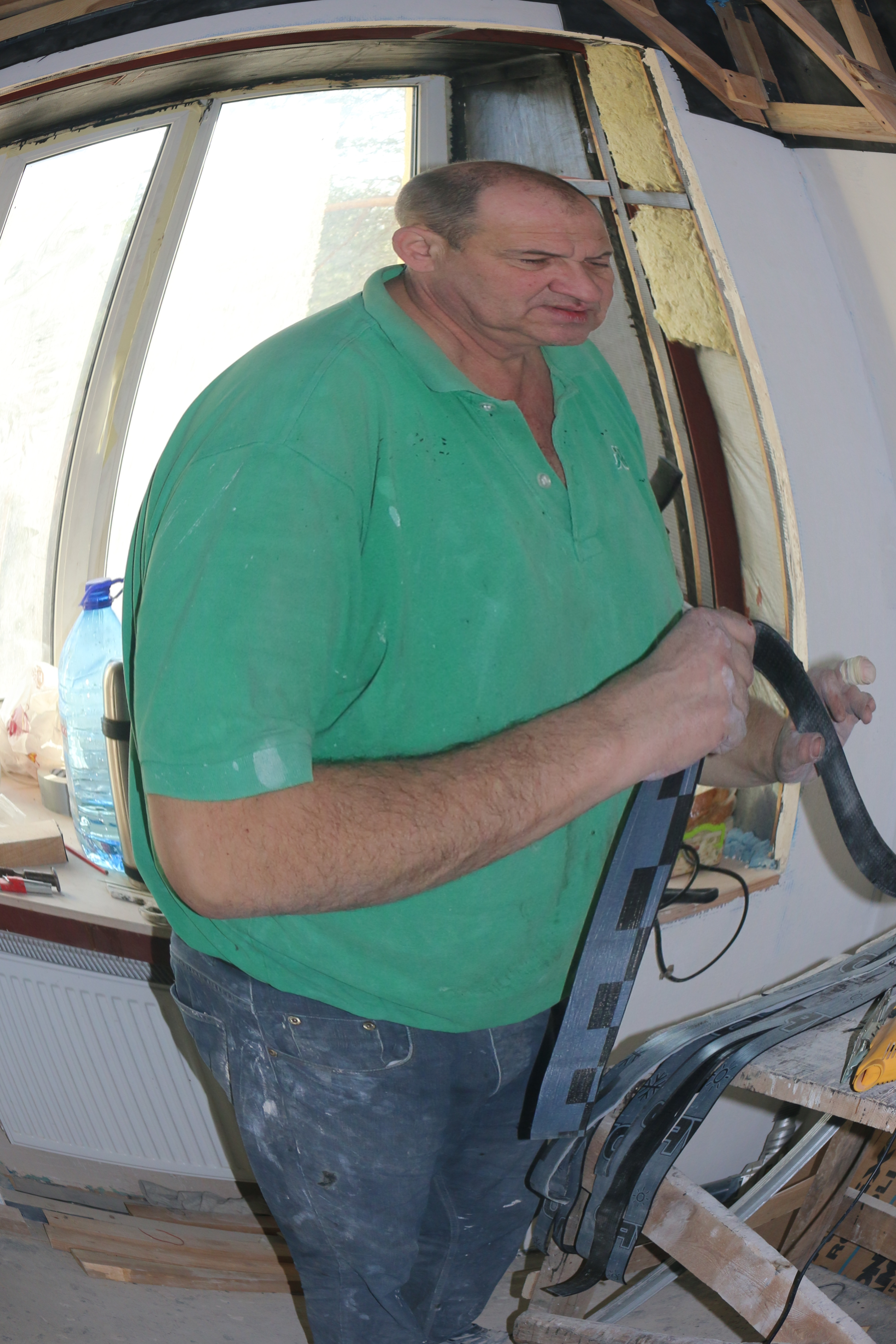

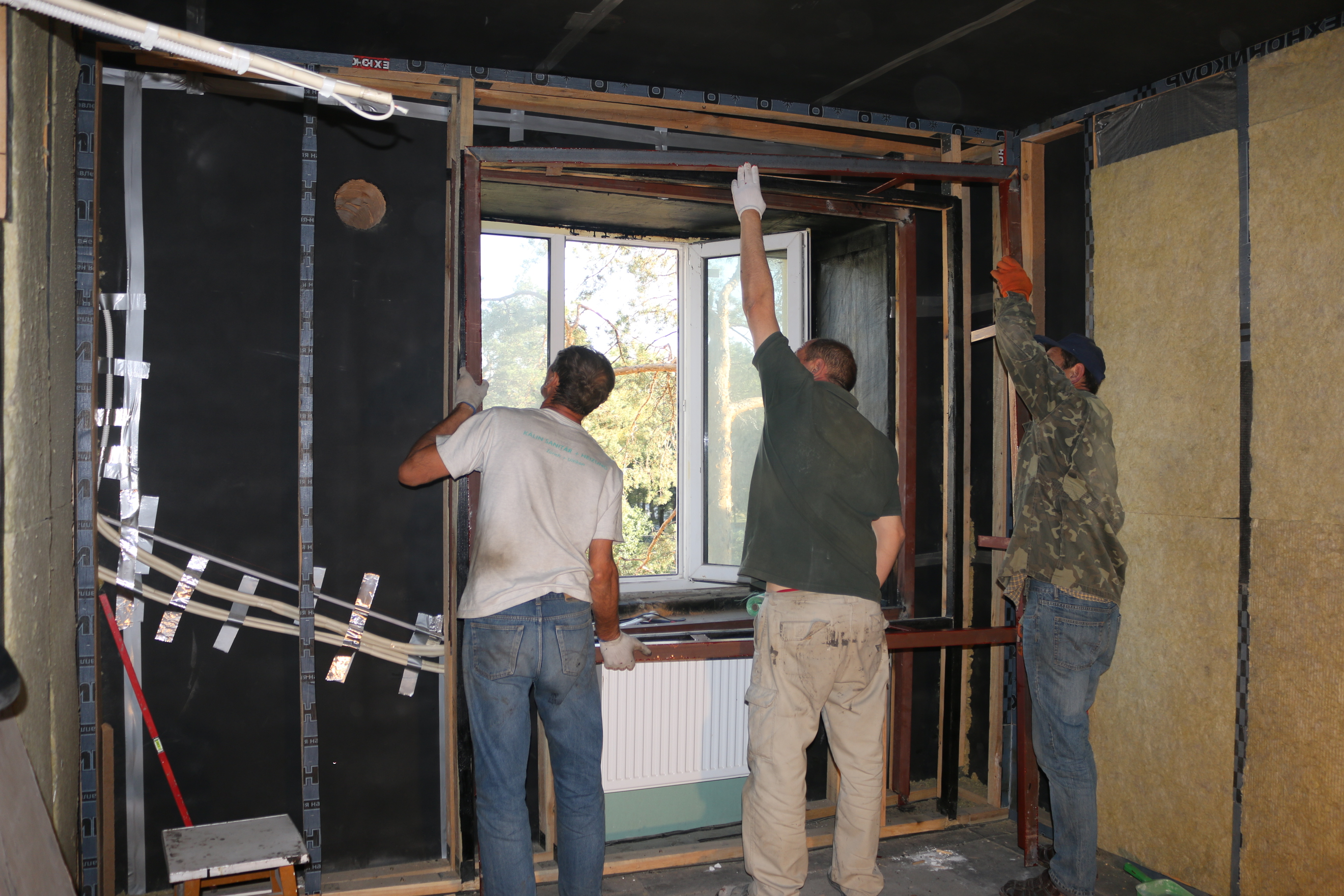

    Ну, кагбэ, не такое уж оно и воздушно-лёгкое предполагается, это раз. А два - это то, что планируется эту раму изнутри по периметру виброизолом проклеивать, и тогда окно вставлять.

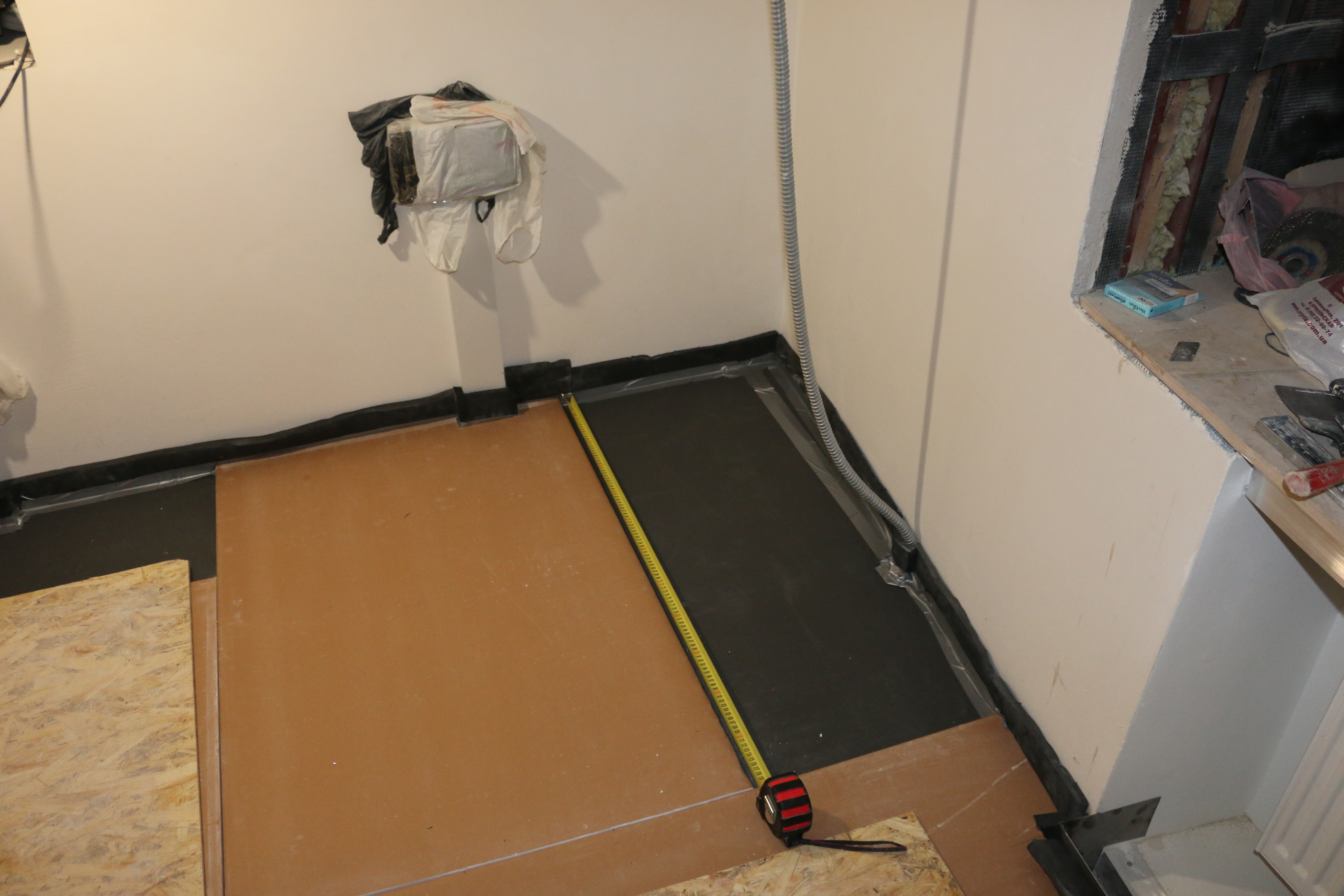

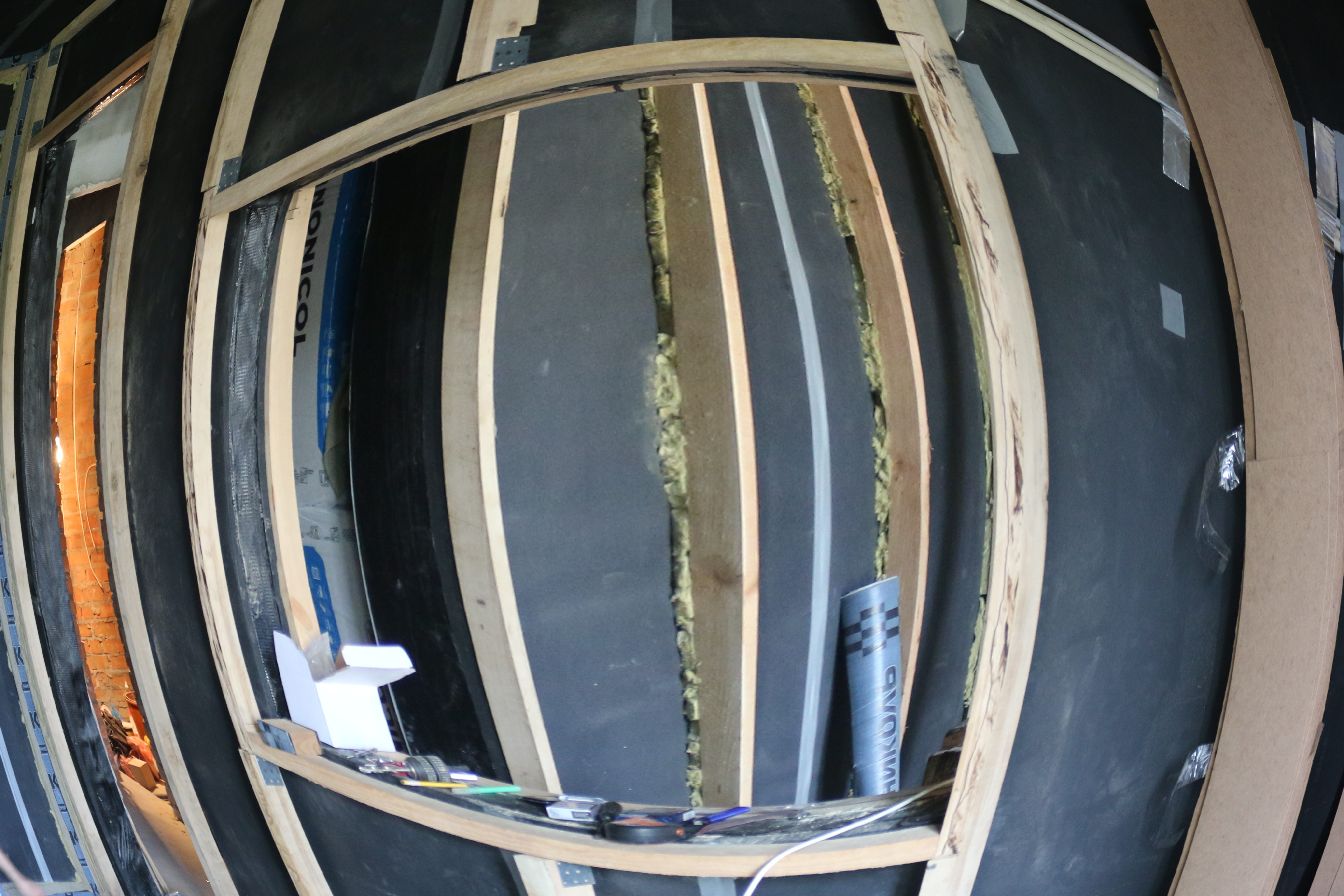

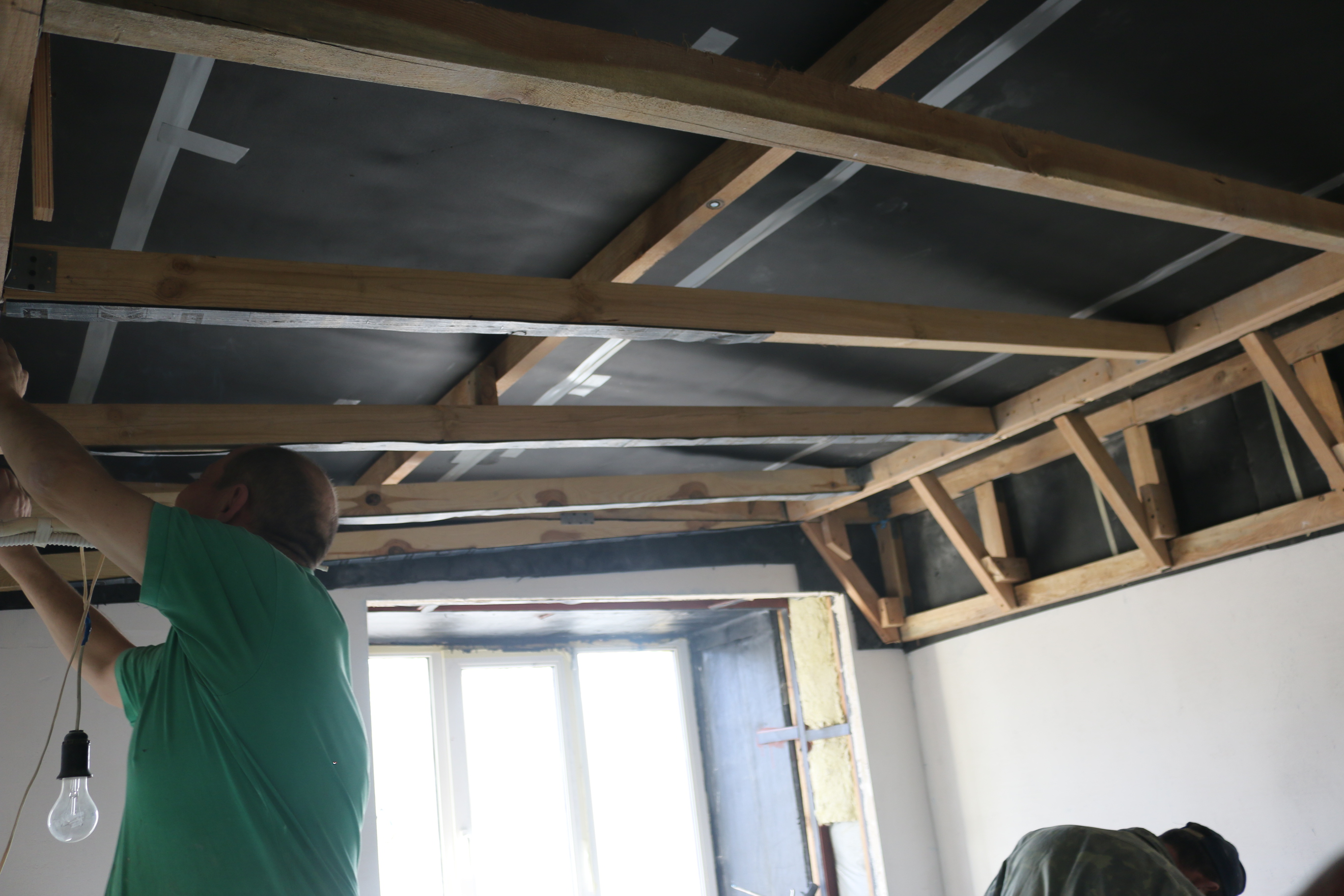

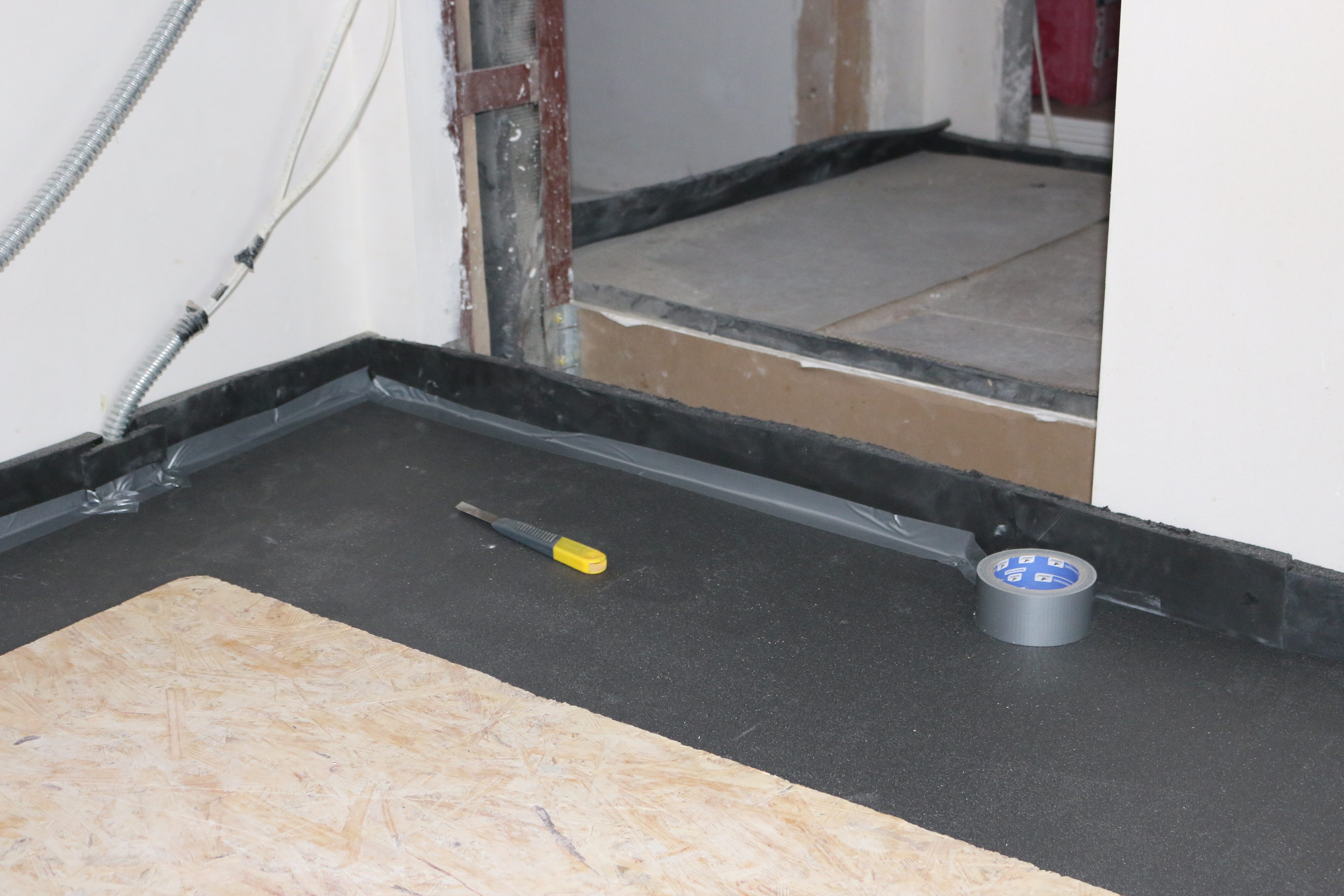

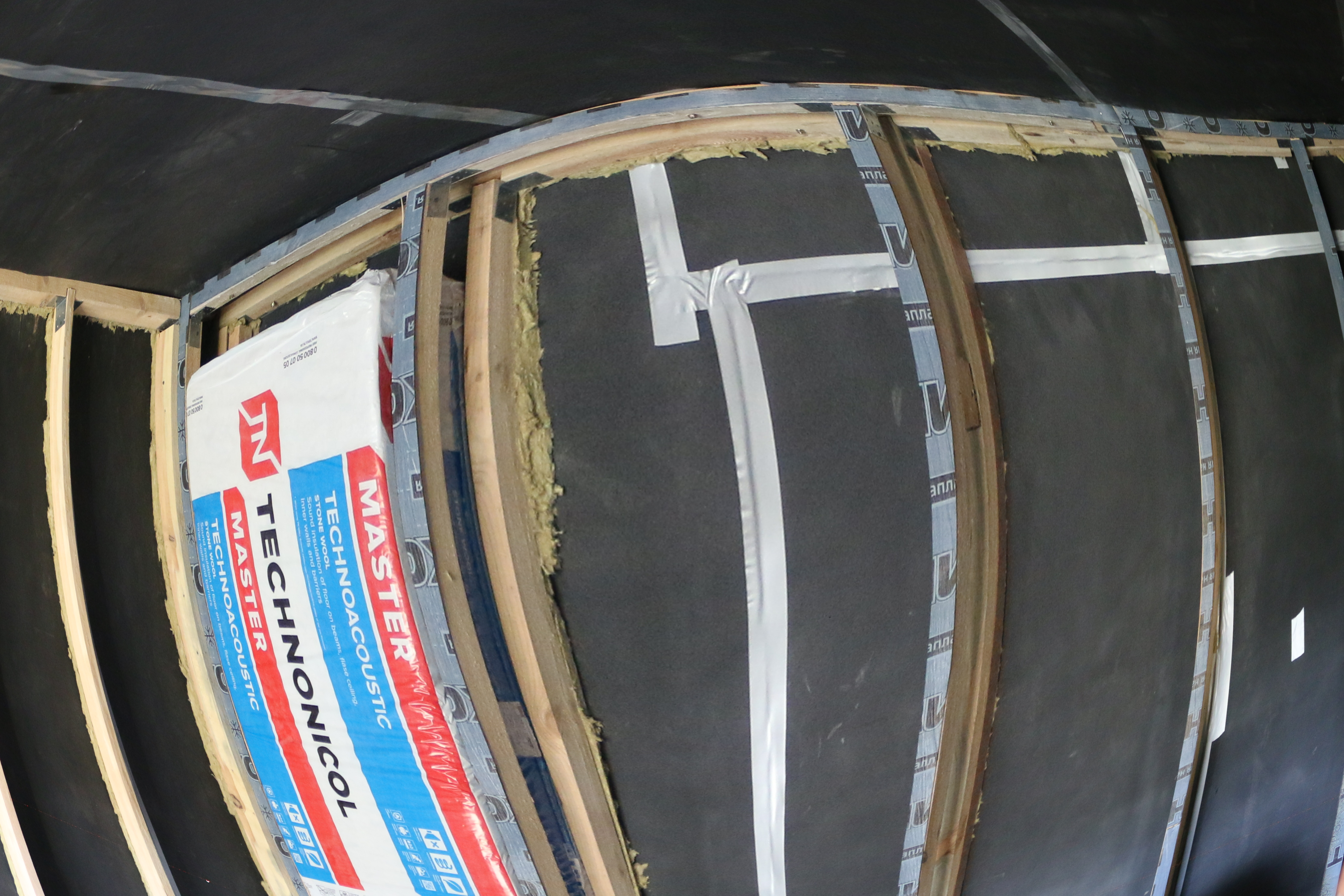

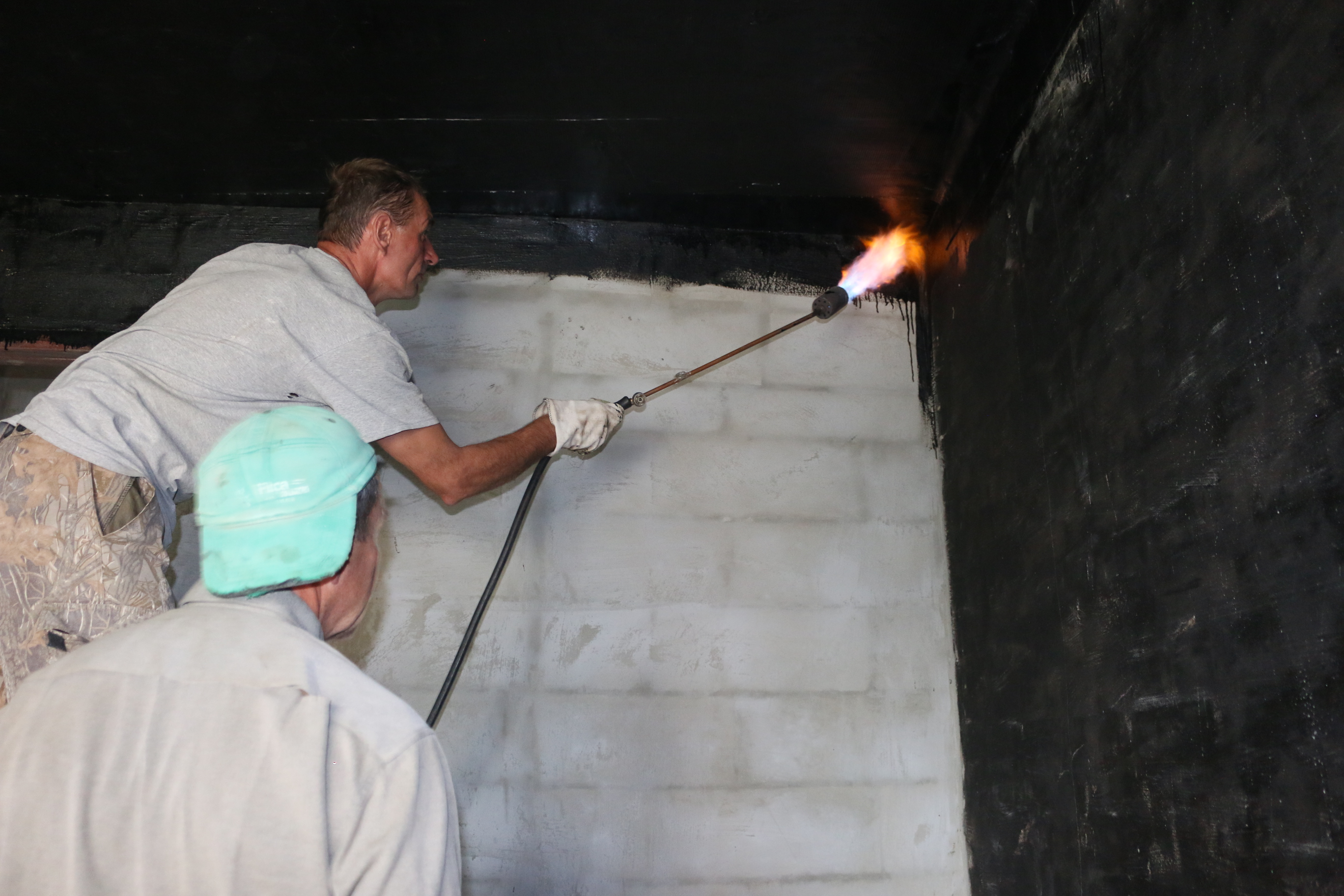

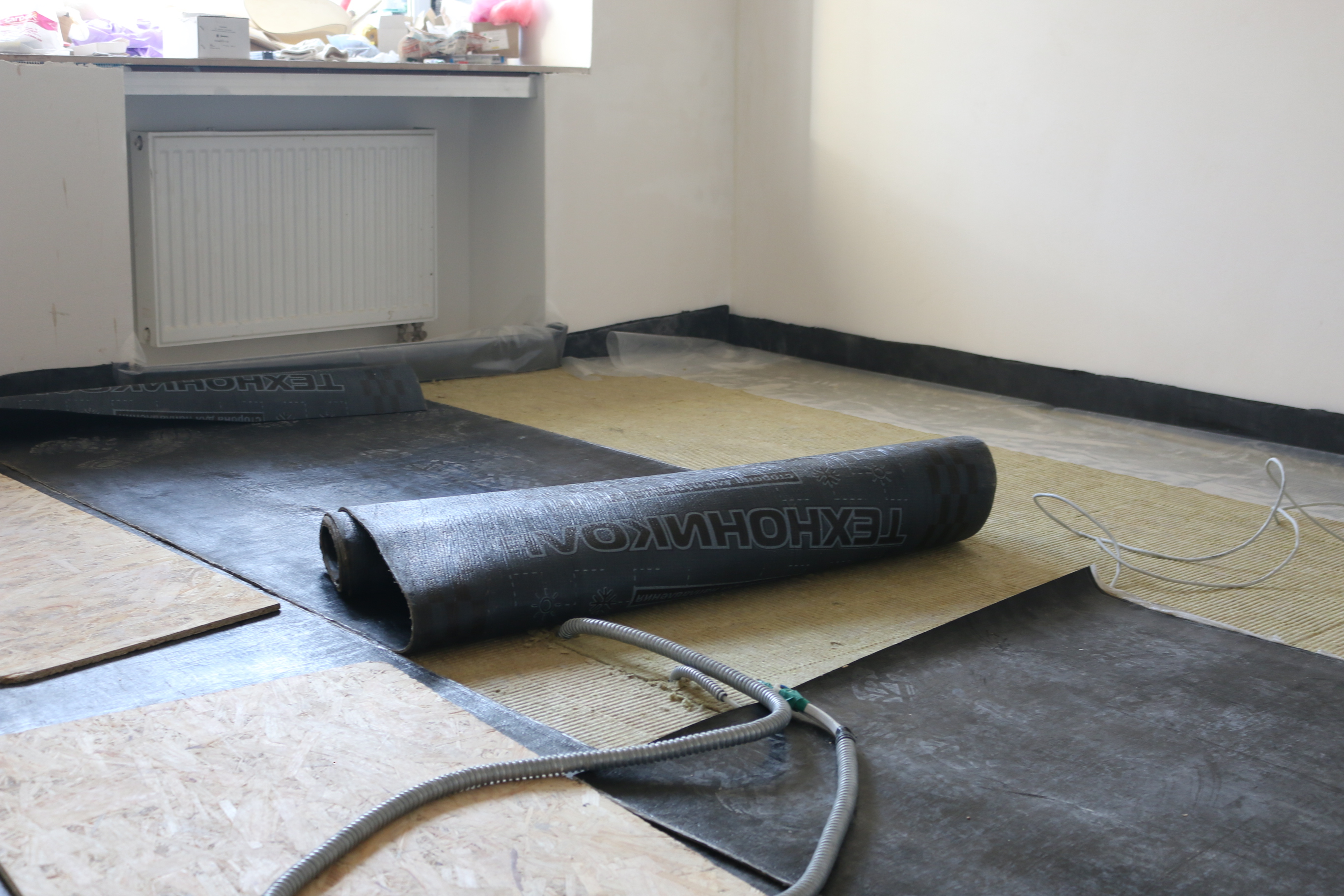

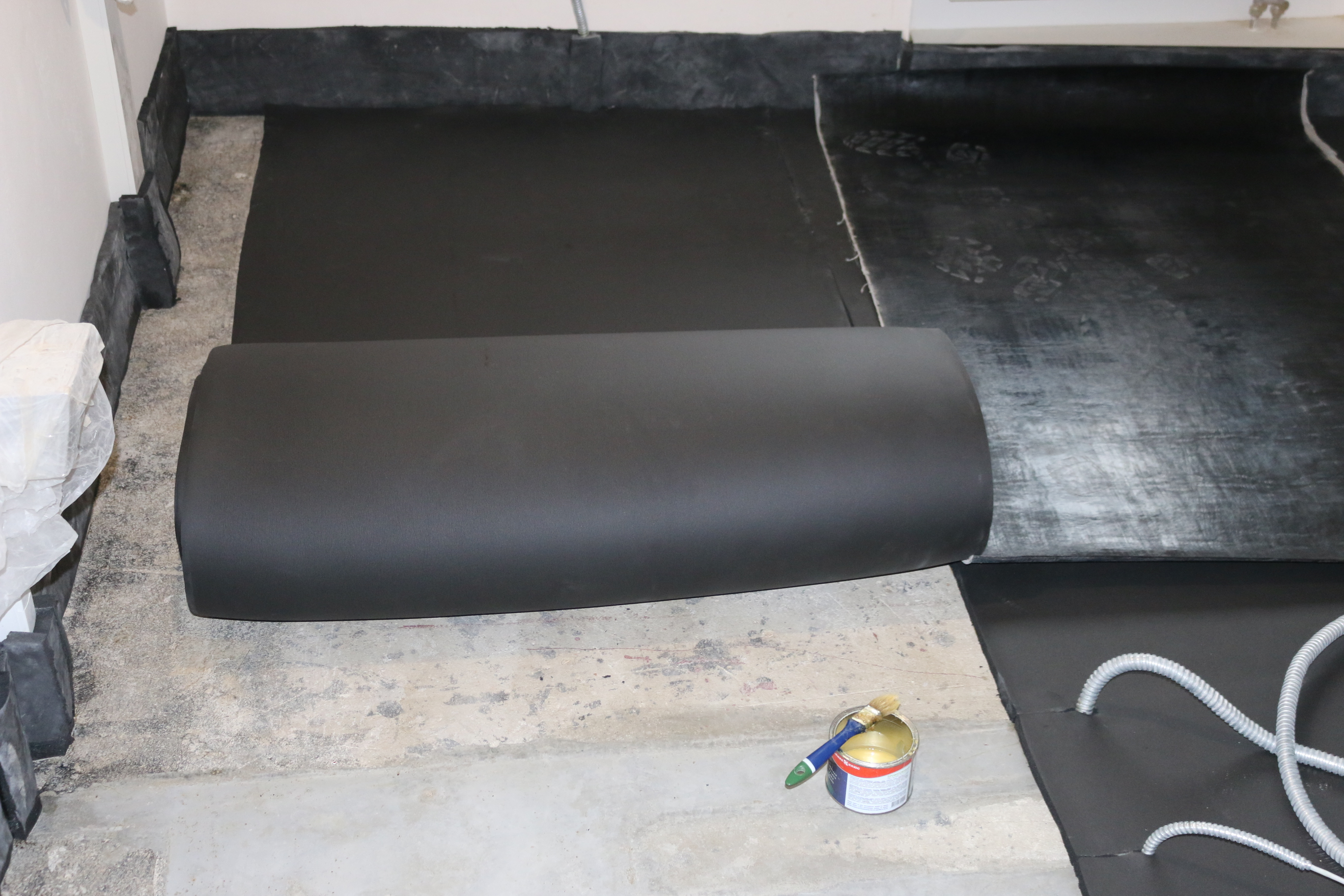

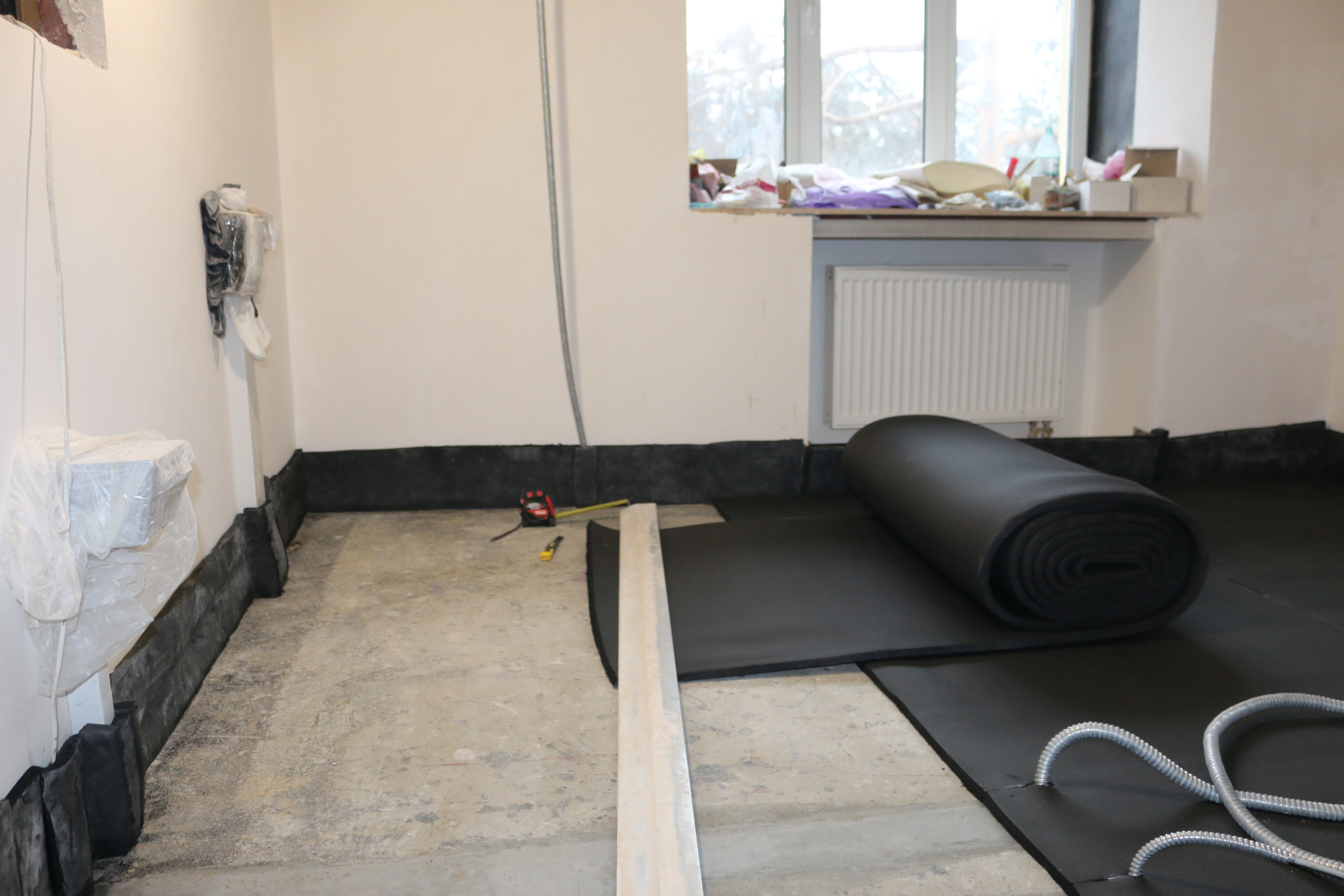

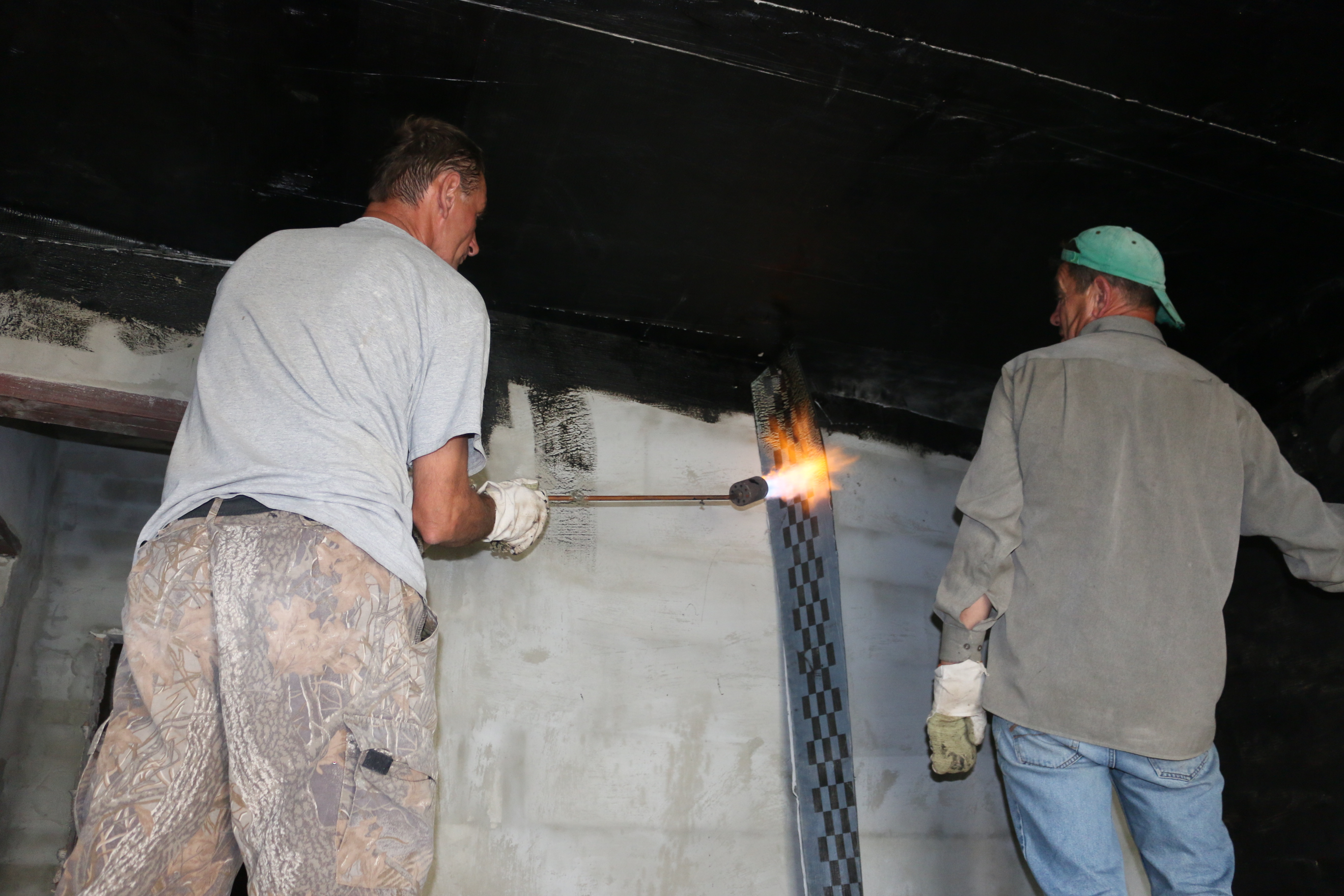

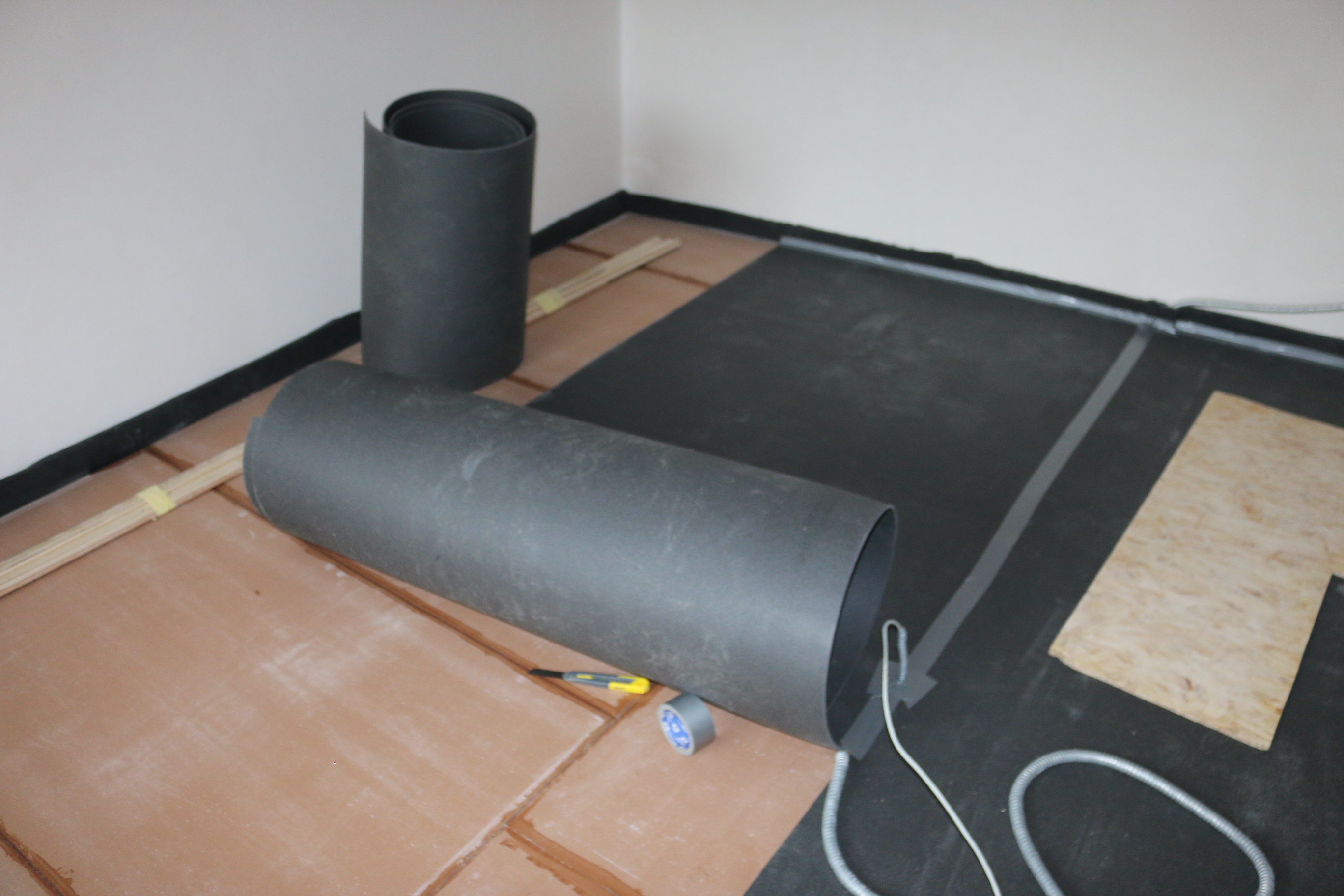

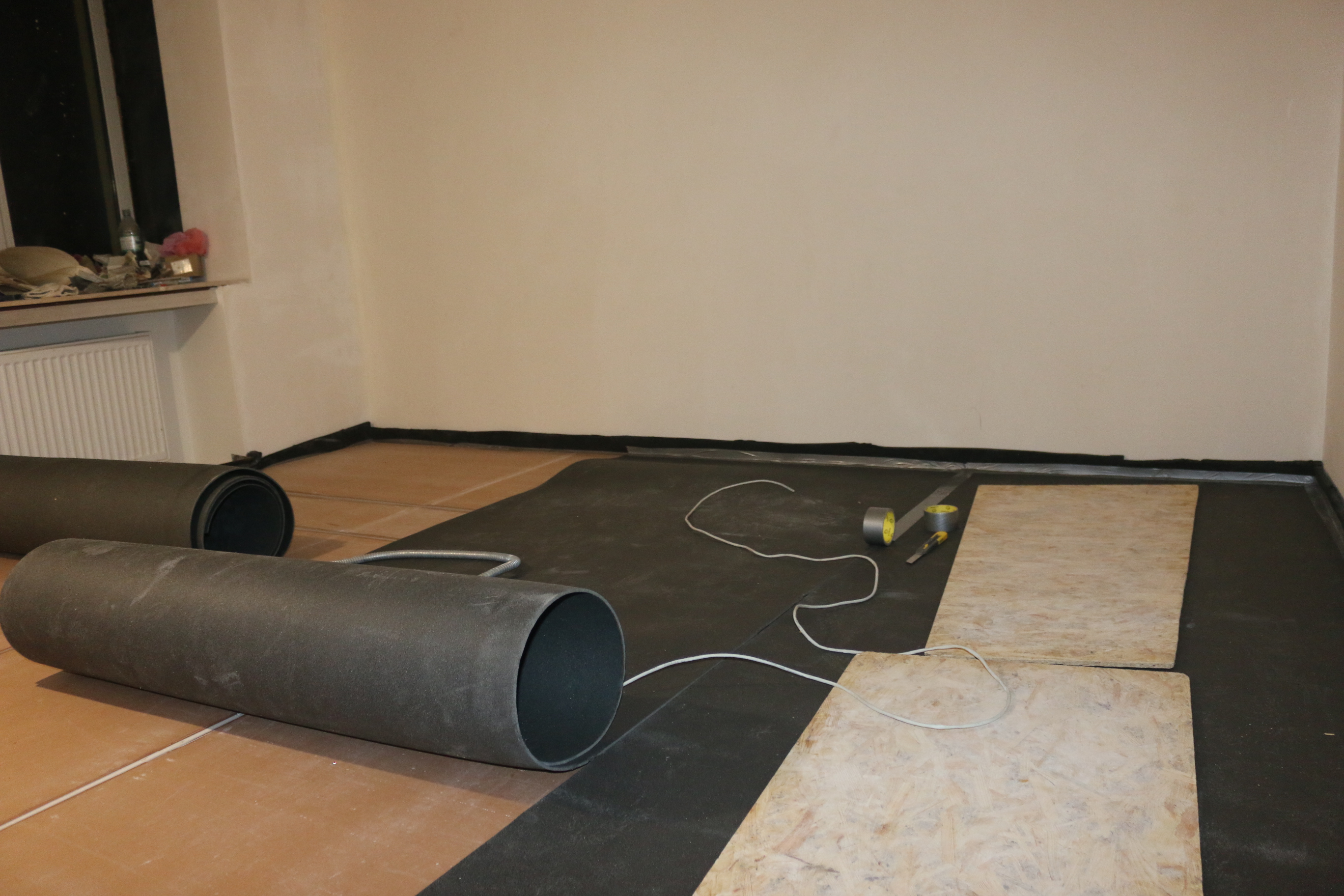

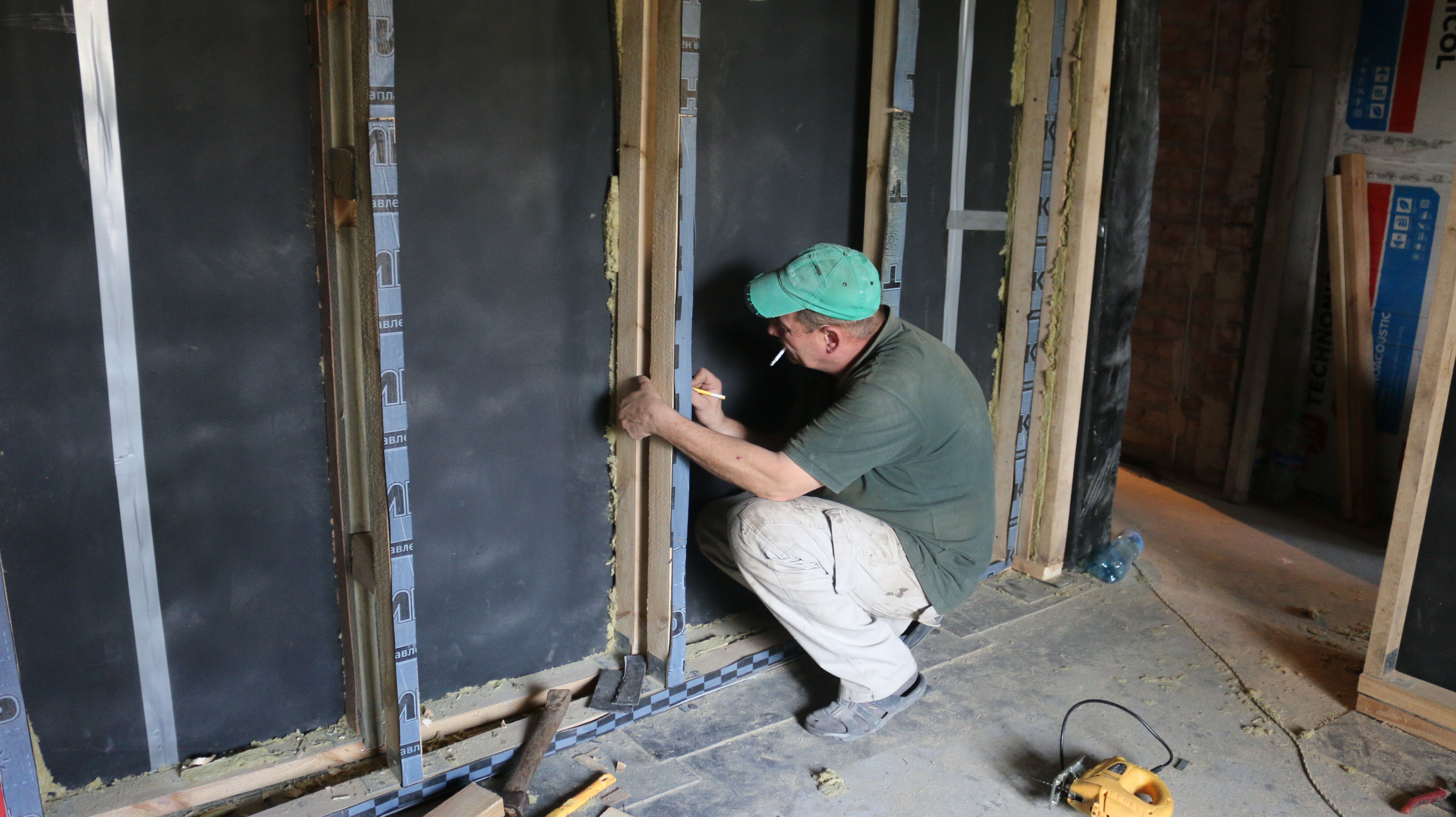

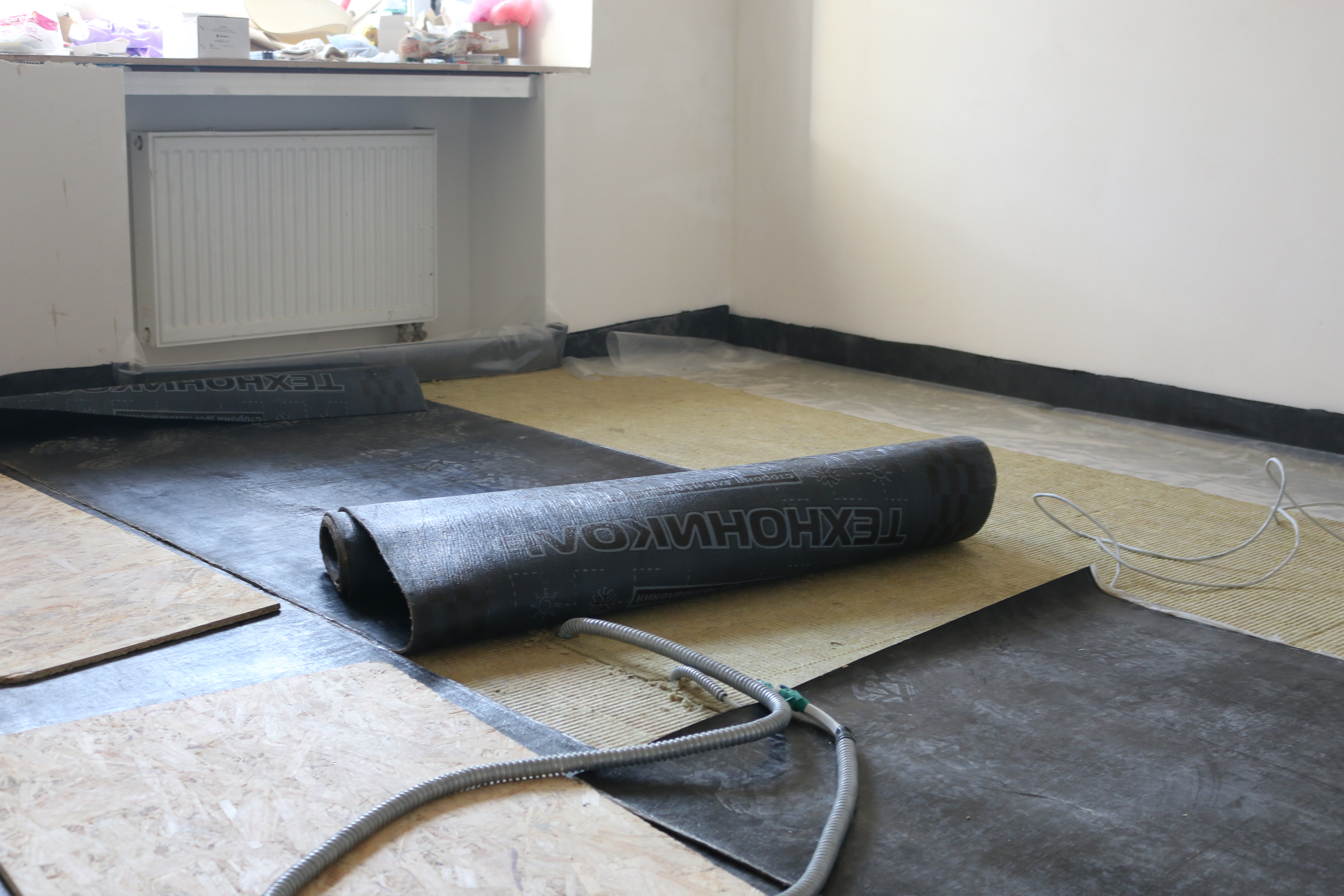

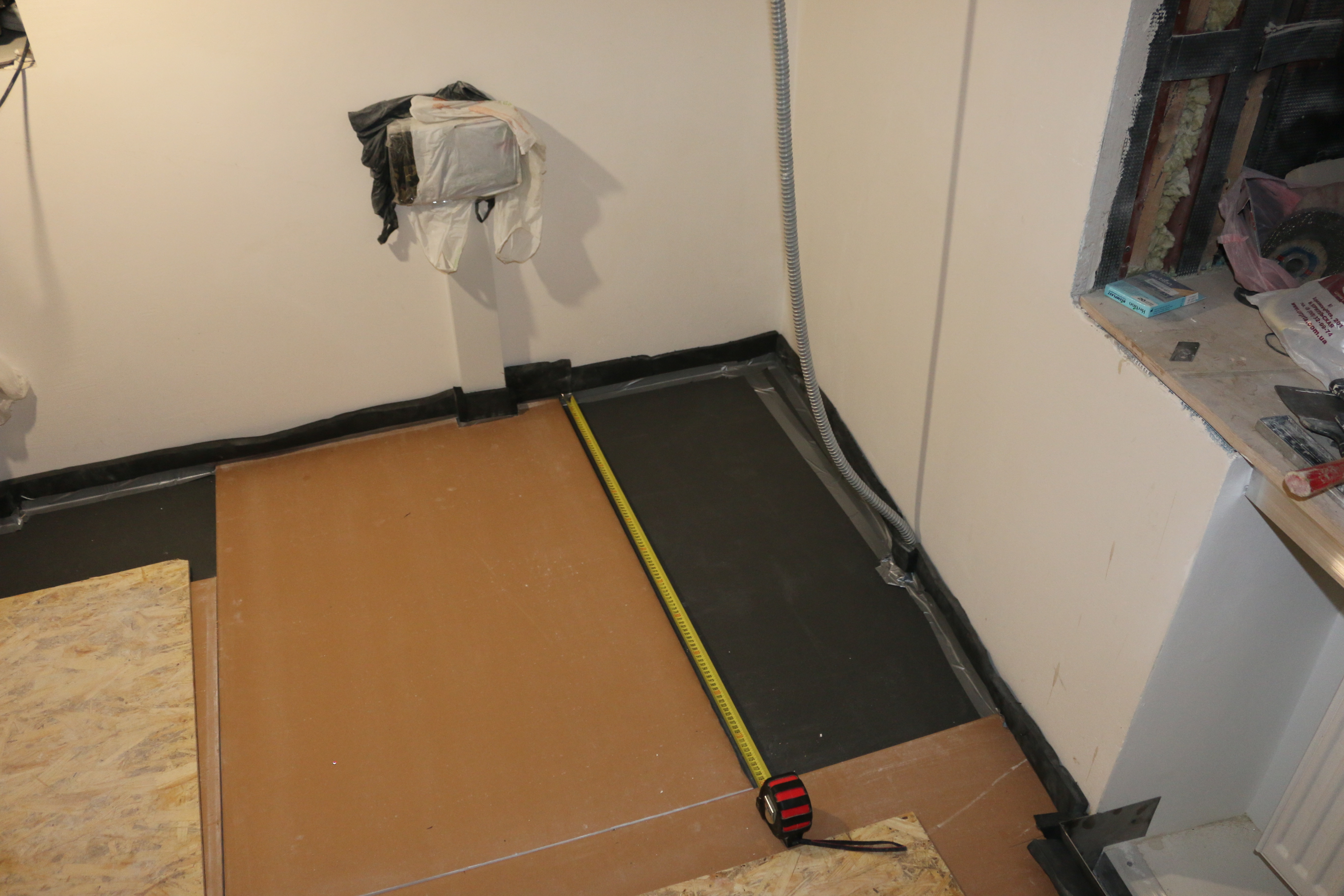

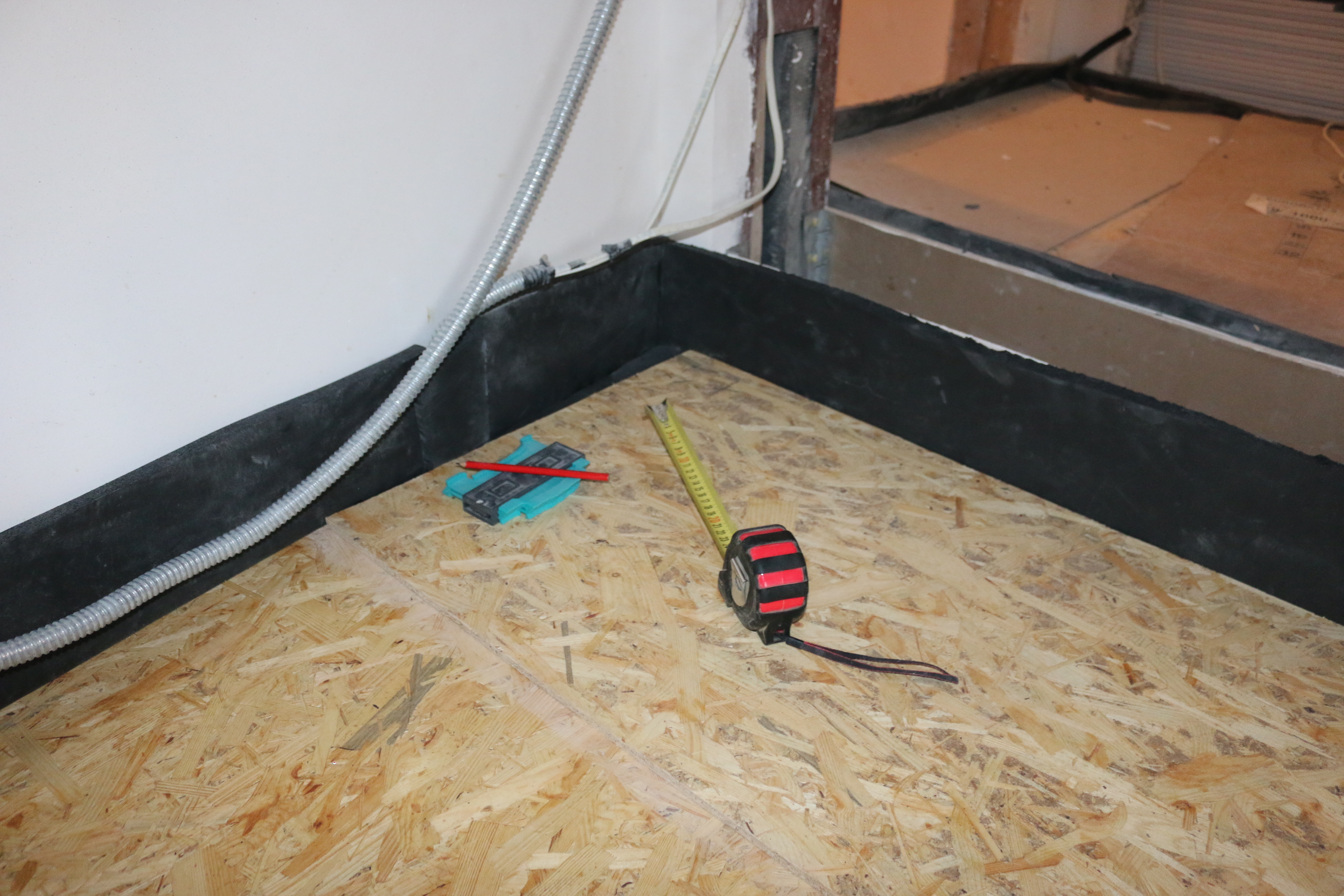

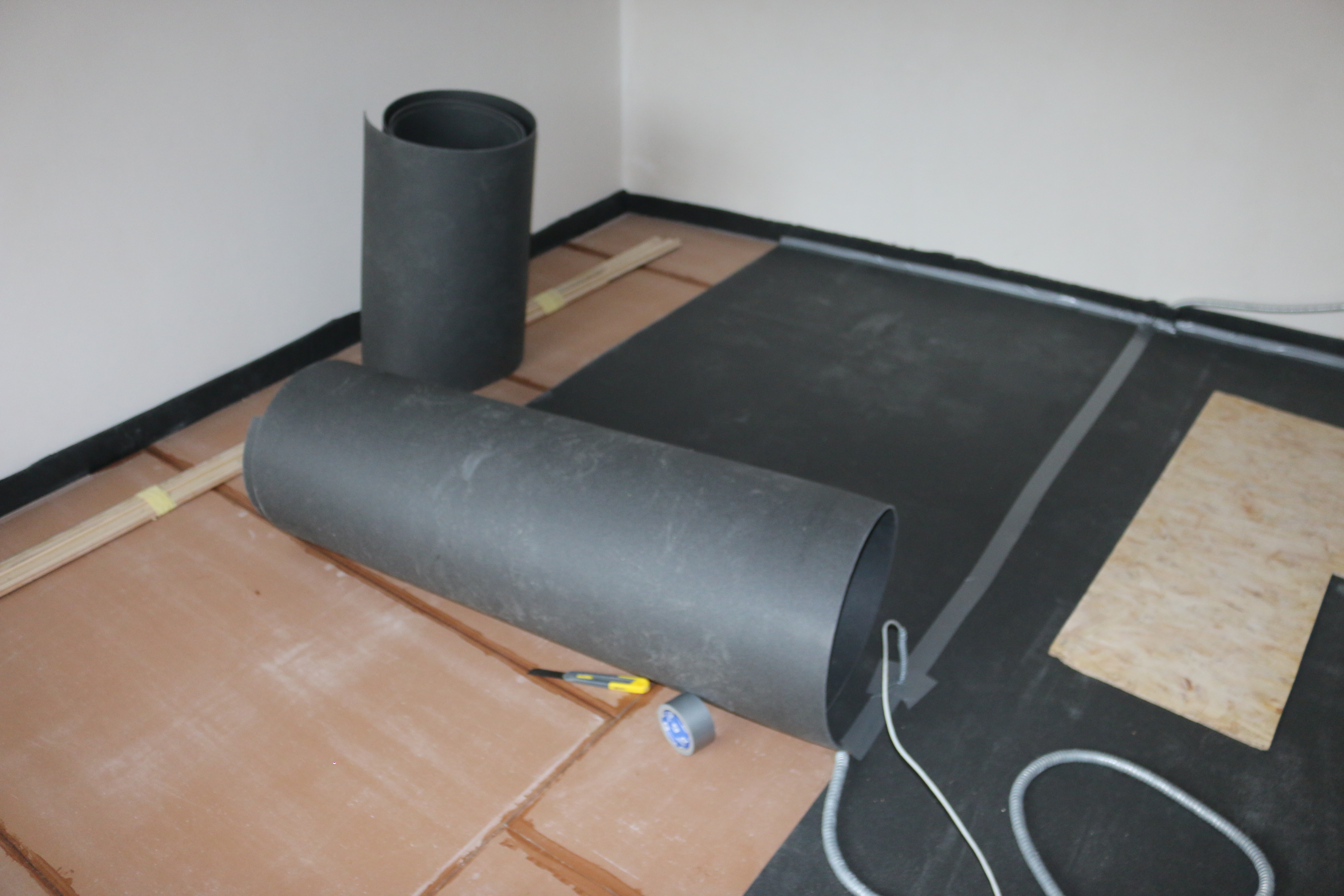

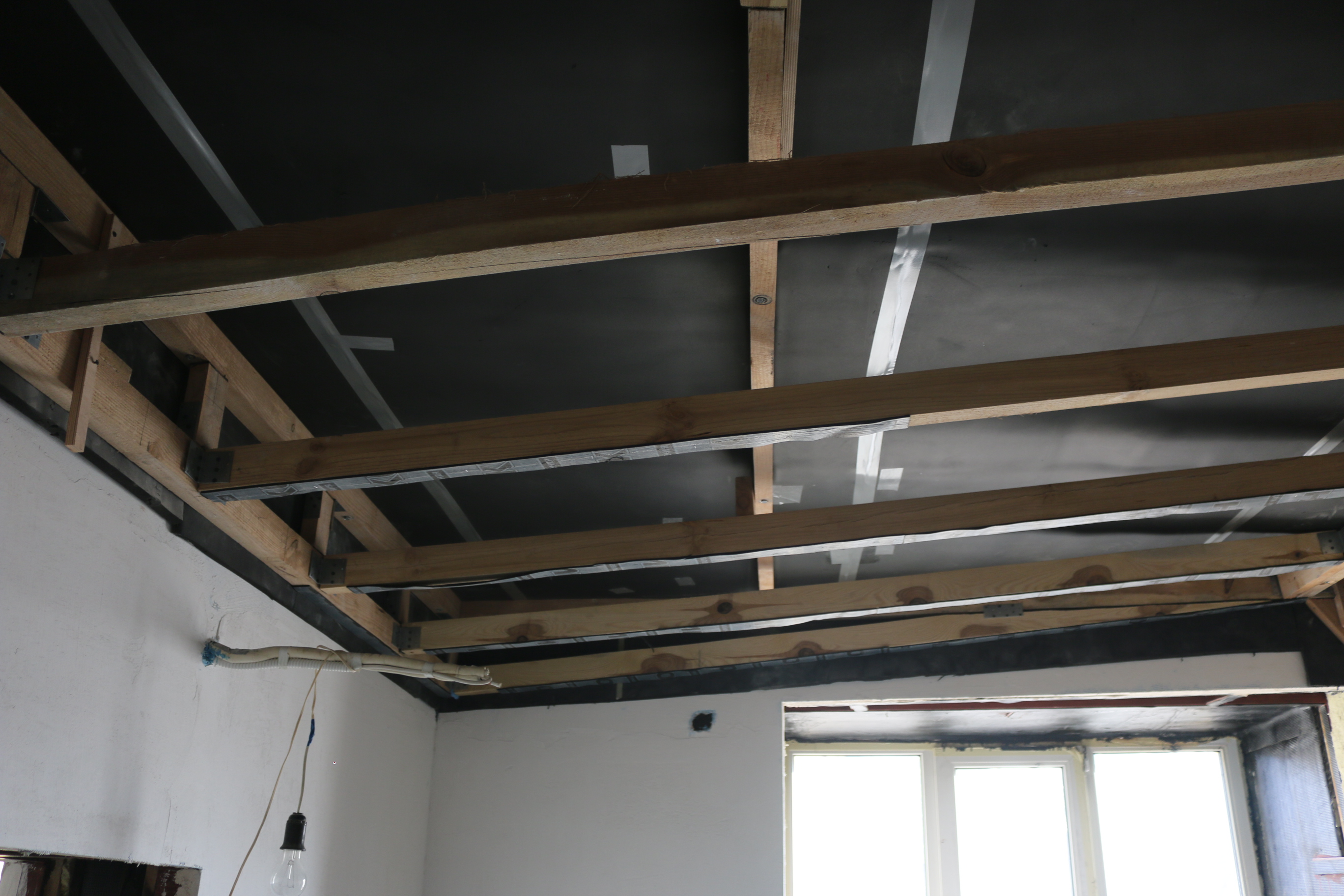

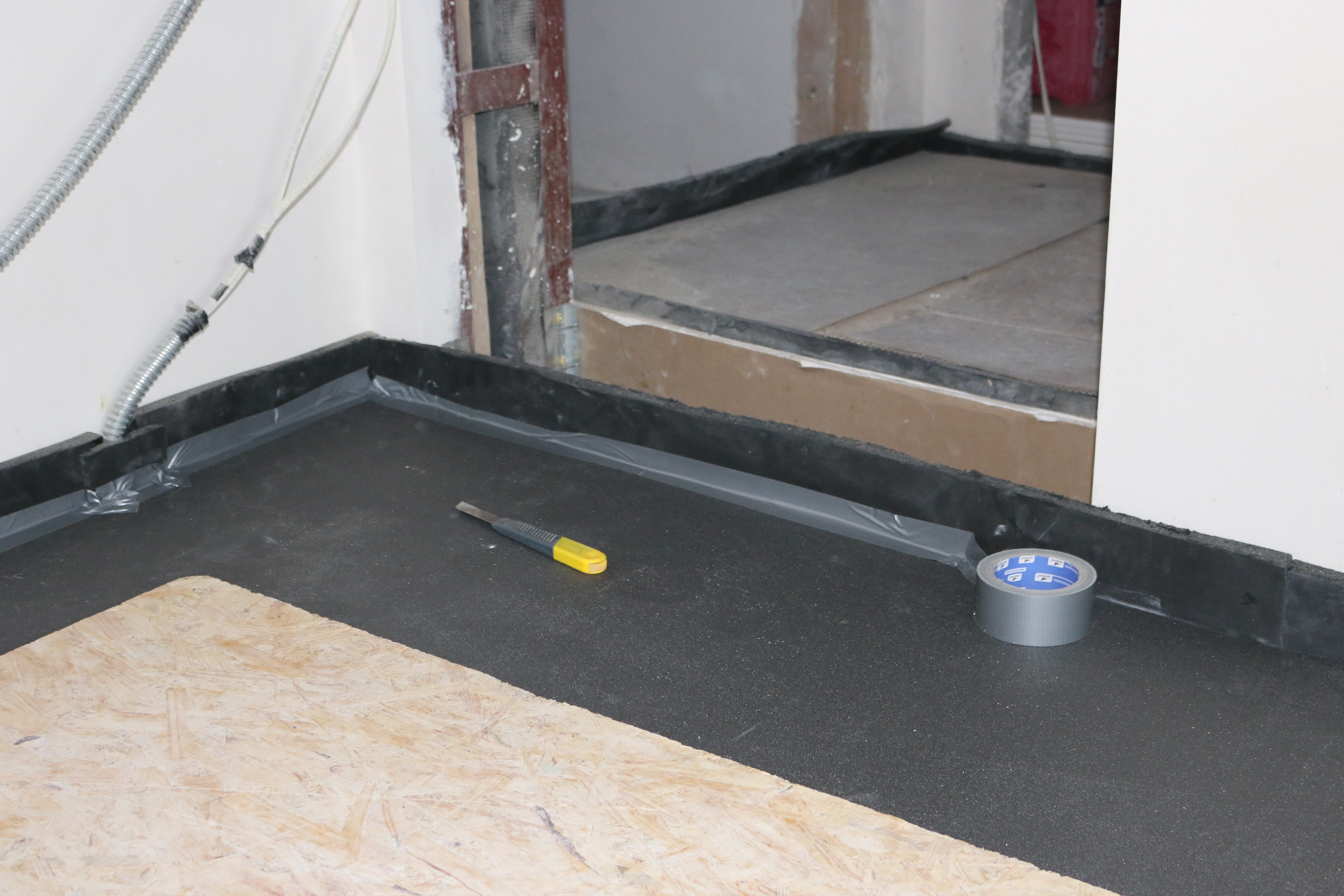

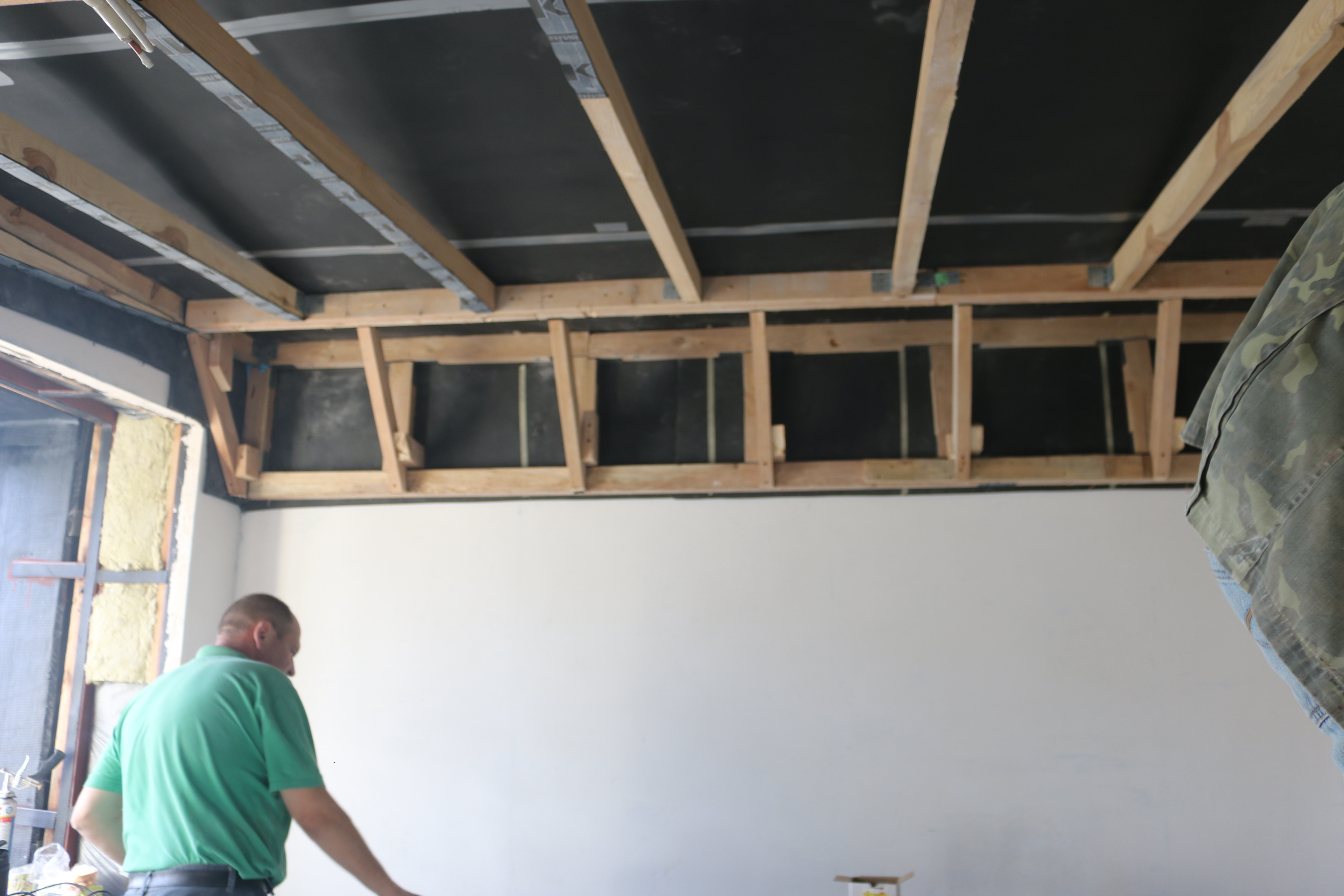

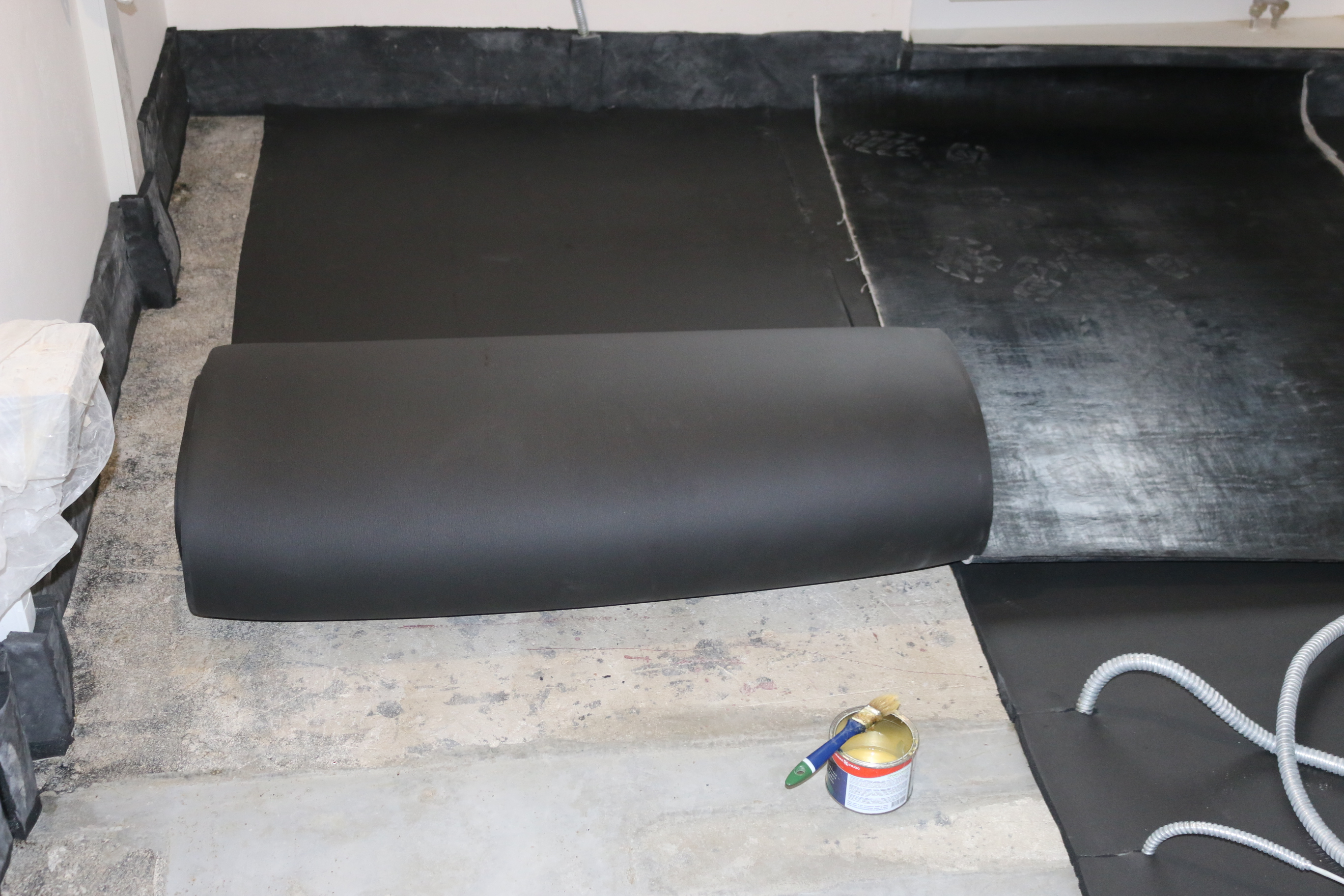

    Во-первых, рубероид (если это не картонка по советским стандартам, а толстый еврорубероид толщиной хотя бы 4 мм) по своей структуре является очень неплохим виброизолятором, а если в паре с виброизолом меньшей плотности, то тогда вообще бомба. А во-вторых, во избежании образования конденсата между основной стеной и мин. ватой, просто, необходим гидроизол. Рубероид, кстати, не только на стенах будет. На потолке и полу тоже. Ну и на случай затопления сверху, в конце концов, чтобы за ремонт и аппарат спокойным быть. По сути, гидроизол задуман такой, как в бассейнах делается. Даже если у соседей сверху трубу прорвёт, то по идее, вода должна политься по перекрытиям вниз, в обход меня.

  10. backspin

    backspin Well-Known Member

    Регистрация:
    10 янв 2009
    Сообщения:
    597
    Симпатии:
    463
    Хозяин - барин, но точка росы где интерсно будет, да и дышать им как то сомнительно.

  11. Drawmer

    Drawmer New Member

    Регистрация:
    14 ноя 2011
    Сообщения:
    15
    Симпатии:
    0
    Адрес:
    Киев
    не, ну так если герметики не будет, то и ватой (которая после рубика) дышать тоже ж не комильфо. Да и вообще, звукоизоляция, как таковая, в своём принципе по большей части - герметика. В любом случае ни малейшей щёлочки не должно быть.

  12. slava13

    slava13 Member

    Регистрация:
    19 июн 2012
    Сообщения:
    43
    Симпатии:
    2
    Это по циклу статей Кравченко А. "Уроки по строительству студий"? Он там описывает такой метод создания сэндвича для борьбы с НЧ...
    --- добавлено 16 авг 2017 в 20:47 ---

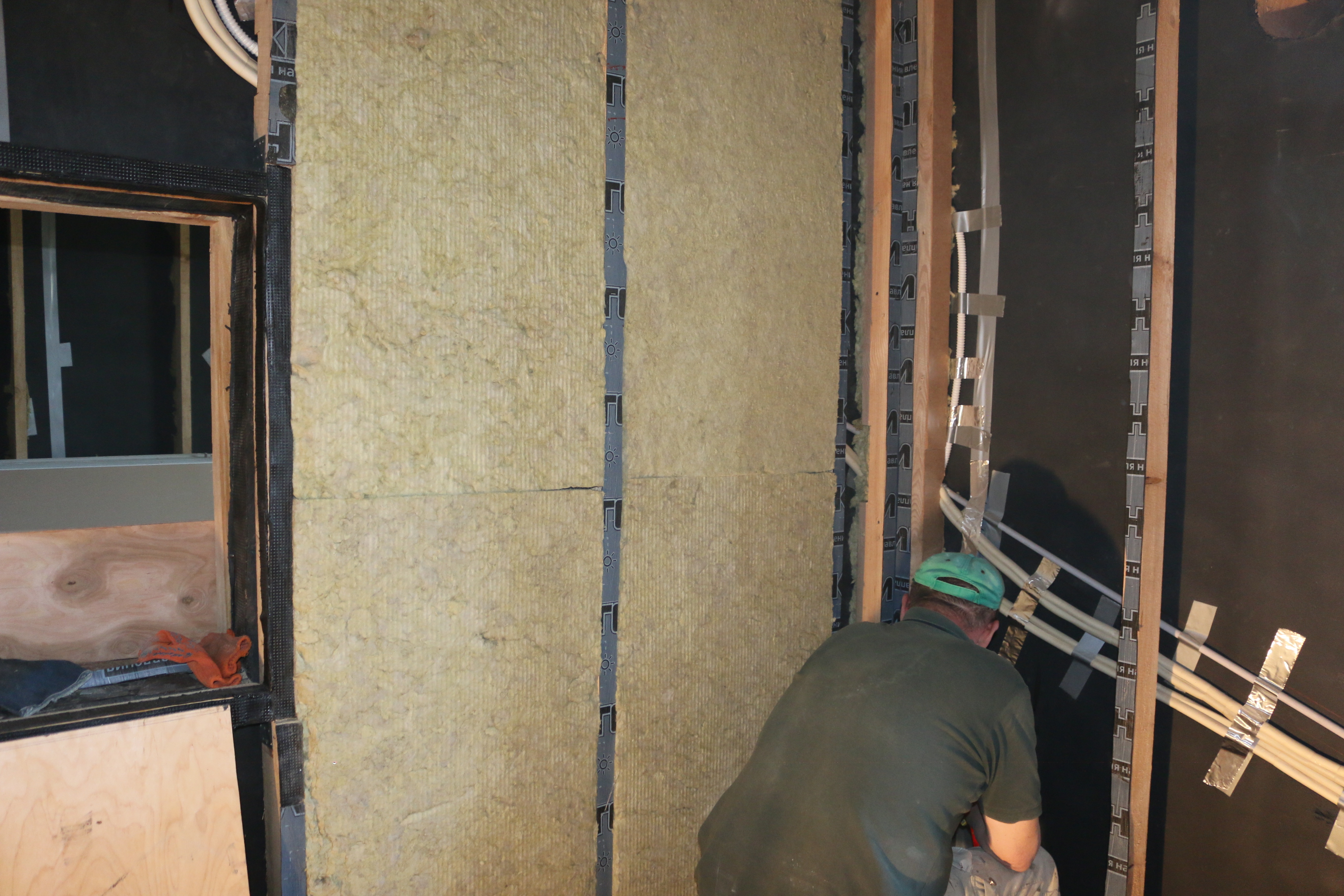

    Не знаю какой проект в целом, но с точкой росы можно бороться закрыв утеплители (в принципе все что за облицовкой) пароизоляцией по-лучше.

  13. buncker

    buncker =)

    Регистрация:
    26 ноя 2002
    Сообщения:
    8.301
    Симпатии:
    2.153
    Адрес:
    Зеленоград
    там гидроизол свободно висит на деревянной обрешетке и не касается стены
    и это является принципиальным отличием (от наплавления гидроизола на стену)
