MACKIE LM-3204 стерео линейный микшер как сумматор (1 онлайн

2 Июл 2013
19
1
3
Русский
В своем арсенале обнаружил MACKIE LM-3204 и глядя на него, пришла мысль, использовать его, как сумматор. Это бредовая идея или она имеет продолжение?

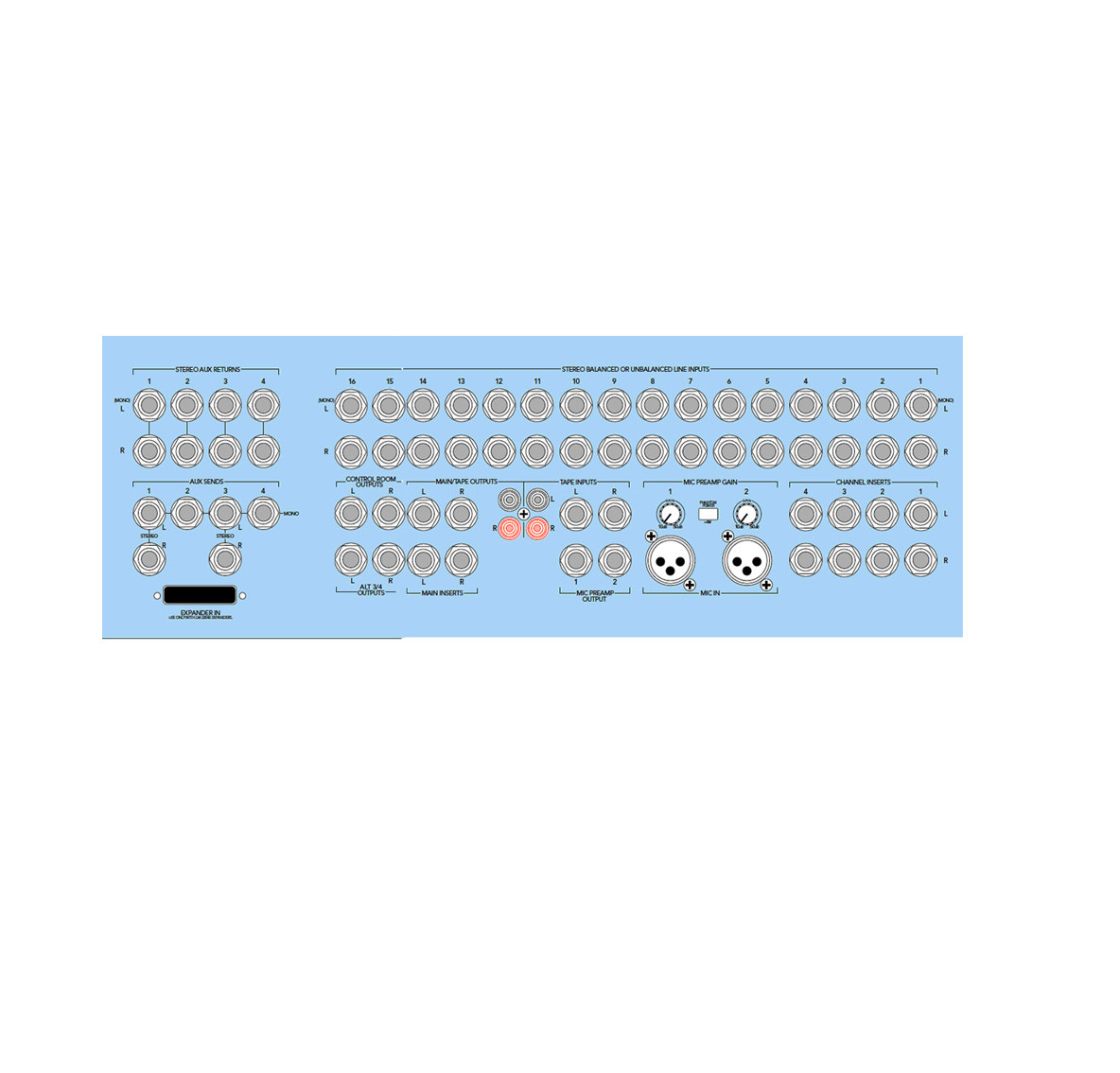

вот его обратная сторона:


Вложения

ugrecman

Active Member
6 Апр 2010
207
117
43
Санкт-Петербург
MACKIE LM-3204 можно использовать как сумматор, но звучать он будет как микшер. Если влезть внутрь, входные разъёмы подпаять к кнопке MUTE/ALT, а выход брать с разъёмов MAIN INSERTS, то получиться простой сумматор с суммирующей шиной от MACKIE:


Mackie LM3204 - Direct Ch Input.jpg


Mackie LM3204 - Summing Amp.jpg


ugrecman

Active Member
6 Апр 2010
207
117
43
Санкт-Петербург
короче без паяльных дел он просто пульт
Не совсем так, не "просто пульт". Сумматор + AUX + EQ + GAIN = пульт. Можно, допустим, исключить из пути прохождения звука эквалайзер. На практике, в MACKIE VLZ1604, звук улучшился, но на концерте как без эквалайзера?


digilab2

Well-Known Member
19 Июн 2012
12.343
6.451
113
68
Москва
www.skbprost.ru
Если влезть внутрь, входные разъёмы подпаять к кнопке MUTE/ALT,
-при этом симметрии не будет ни входной ни выходной , на самом деле надо просто обойти перемычками все ненужные в
сумматоре каскады и все , правда как все это звучать будет на куче jrc не знаю, скорее всего как и все маки


ugrecman

Active Member
6 Апр 2010
207
117
43
Санкт-Петербург
при этом симметрии не будет ни входной ни выходной
Да, это будет самый простой сумматор. Вряд ли стоит здесь делать симметричную сборную шину. Вариантов обхода каскадов несколько, главное, чтобы не пропало желание бросить паяльник, склонившись над платой.

2 Июл 2013
19
1
3
Русский
@digilab2, @ugrecman, скорей всего придется влезть с паяльником, т.к применения я ему больше не нахожу. Использование его как слейв микше, без надобности, да и отправить по реке стикс тоже жестоко. А как доп к двум M-Audio 2626 думая будит неплохим бонусом.
ЗЫ: digilab2, ваш SSM-204 просто спасительный круг! Минус только в том, что звук с звуковой карты он гасит на -3 Дб.


digilab2

Well-Known Member
19 Июн 2012
12.343
6.451
113
68
Москва
www.skbprost.ru
ЗЫ: digilab2, ваш SSM-204 просто спасительный круг! Минус только в том, что звук с звуковой карты он гасит на -3 Дб.
-резисторы внутри перепаяйте , там обычные 1% стоят , завтра нарисую где
-хотя странно, мы 204 настраиваем при приходе симметрии 0db на выходе при макс громкости те же 0db
т.е к.у по несимметрии =-6db по симметрии =1, к сожалению на входе там нет переключений чувствительности
-т.е -3db просто неоткуда взятся, завтра проверю на всякий пожарный по номинальчикам
