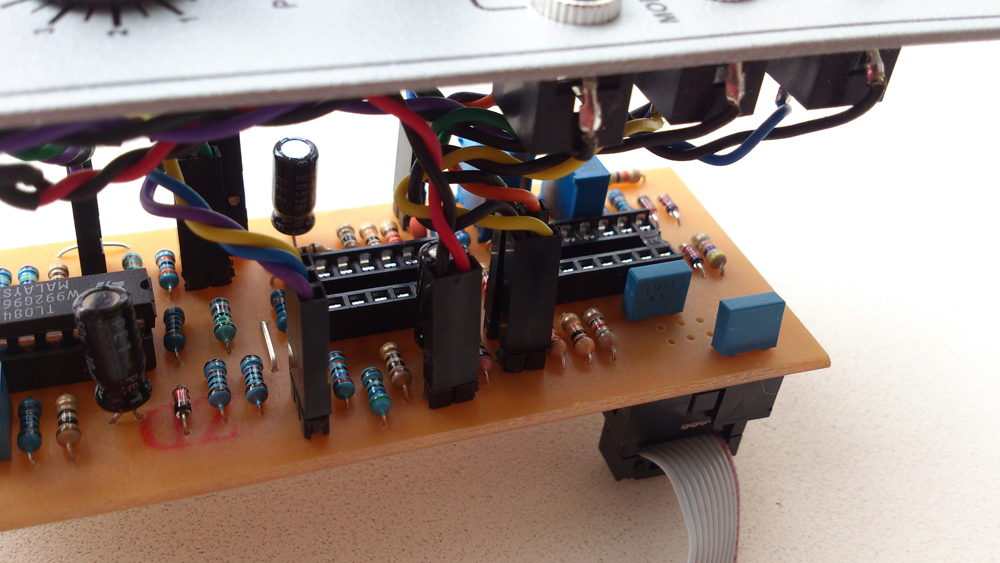

Ппц, такого я еще не видел, Perfect Circuit Audio прислал ЛФО без двух микросхем !!

Написал злобное письмо, но пока они там будут тупить и искать крайнего, давайте коллективно сообразим, что там стояло .
Есть микруха TL084CN, из выходов работает только пила и треугольник, логично ли будет предположить, что для прямоугольника тоже надо поставить тл-ку, а синус, наверное, производится из треугольника с помощью LM13700, например?
Или нет?



[igorrr]

Если собираете экстрасенсов, то желательно название модуля дать (http://www.electronicmusicworks.com/eurorack/vc-lfo.html). А то и ракурс фото выбран для самых продвинутых. TL084/074 имеет 14 лап, а 13700 уже 16. Диодики видны, так что синус и на них скорее всего сделан. Когда в темах хаят эти дешевые панельки в пользу цанговых - вот этот самоотсрел и имеют ввиду.
Разъем питания поверхностного монтажа? Стремное решение конечно.



[digilab2]

а синус, наверное, производится из треугольника с помощью LM13700, например?

-13700 это оу с управляемой проводимостью , используется в хреновых vca , ну аж синус из треугольника никак
-проще запросить схему или раскладку у производителя , что там должно стоять, быстрее будет
-и вообще для lfo что-то многовато микросхем
[DOUBLEPOST=1488396801][/DOUBLEPOST]

Когда в темах хаят эти дешевые панельки в пользу цанговых - вот этот самоотсрел и имеют ввиду.

-невелика разница и то г... и то г.... , лучше пайки пока никто ничего не придумал



[Acort]

@igorrr, да на пустых панельках по 14 лап на каждой.
@digilab2, производителю написал, надеюсь, что ответит...



[digilab2]

-посмотрите питание если 4 и 11 нога ( аналогично имеющейся tl084) то скорее они же и должны быть



[igorrr]

ну аж синус из треугольника никак

это очень частое решение задрайвить их для шейпинга треугольника до синуса. Если все точно отстроить, до дает на НЧ чуть более чистый синус, чем сатурация просто на диодах.



[Acort]

@digilab2, спасибо за совет, завтра проверю.



[digilab2]

это очень частое решение задрайвить их для шейпинга треугольника до синуса.

-ну я по синтезаторам забыл уже все, минимуг когда то давно сделал после чего потерял интерес
-что касается lfo у ad есть копеечный dds ( 10 ног tsop) там все есть и прямоугольник и треугольник и синус ( табличный цап 10бит)
микроконтроллер управления только приделать и все



[Ivan_k26]

Perfect Circuit Audio прислал ЛФО без двух микросхем

Во дают, ребята! Интересно, что они скажут в своё оправдание...
Лёш, ну это.... Сочувствую...



[papaZooZoo]

-13700 это оу с управляемой проводимостью , используется в хреновых vca , ну аж синус из треугольника никак

наоборот, в модулях очень распространенное явление

Лёх, фотку со стороны проводников пришли, ну и со стороны деталей с двух сторон, может по быстрому оттрассировать и разобраться получится. Скорее всего там еще два таких же операционника стоят. Ну и пару дней подождать ответа от барыг заокеанских не помешает, может так и проще будет.



[digilab2]

наоборот, в модулях очень распространенное явление

-ну мабе , я не силен в синтезаторных делах- не мой профиль, хотя помнится самый лучший вариант с наименьшим к.г делался на
дифкаскаде в хитром режиме, да и у максима микруха была готовая прямоугольник треугольник синус -недешевая правда



[Acort]

@Ivan_k26, Пасиб, Вань, разберемся

Скорее всего там еще два таких же операционника стоят.

Да, пап, похоже что те же. Питание по совету @digilab2, посмотрел на 4 и 11 ногах на панельках - всё совпадает. Ща схожу в магаз, поставлю, посмотрю, отпишусь.
Не получится - будем трассировать
Барыги пока затаились



[Acort]

@igorrr, @digilab2, @Ivan_k26, @papaZooZoo, Парни, спасибо за участие, поставил тл-ки - всё заработало



[digilab2]

-ну и замечательно



[papaZooZoo]

Не забудь востребовать статисфакции с буржуинов. Пригрози анальными карами и рекламой в фейсбуке и инстаграме



[Acort]

@papaZooZoo, обязательно



[coldvvvave]

Веселая история.

EMW чудит, кволити контроля у них похоже нет в принципе (возможно, потому их модули и подешевле), а Перфектсиркуит надо трясти.

Когда мне приехало от них бракованное питание - помогли без лишних вопросов.



[Acort]

Отправили мешок с оптовой партией TL084, получу - пойду на угол продавать
