Аттенюатор (1 онлайн

[Shadow spawn]

Правильно ли я понимаю, что данный прибор уменьшает амплитуду и работает как обычный делитель напряжения?..



[oliyanchuk]

Используется для снижения мощности ламповых усилителей при этом сохраняя сопротивление нагрузки на усилитель и называется аттенюатор.



[Shadow spawn]

а схемой простого аттюниатора может кто поделиться?



[H-ron]

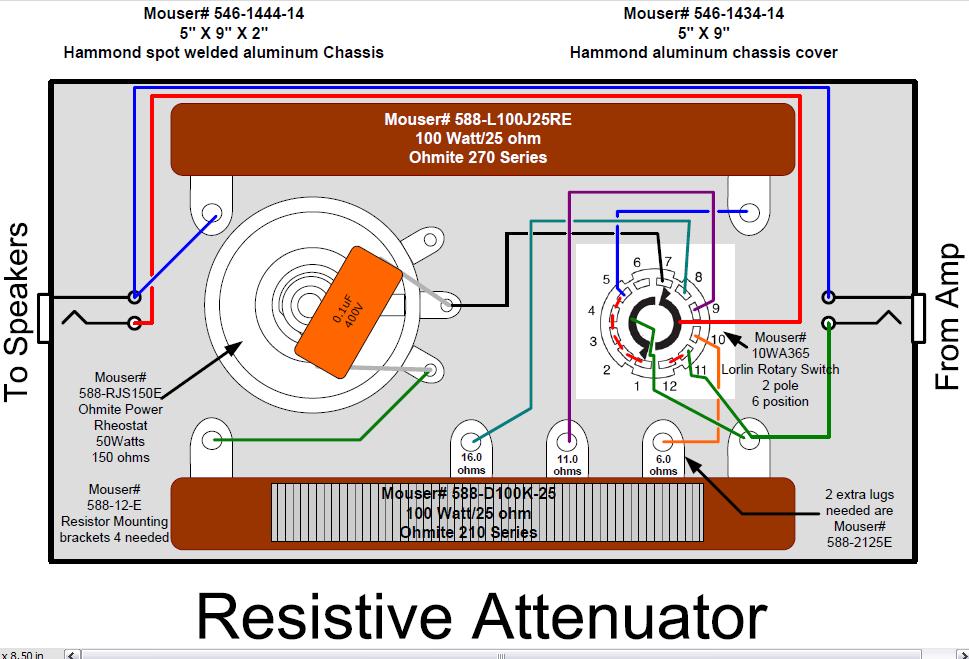

@Shadow spawn, легко:



[Shadow spawn]

Ну так это ж делитель по сути и есть, не ?..



[sunet]

По-русски atenuator (в английском правописании - attenuator) это "уменьшитель". В электричестве атенуация реализуется всякого рода делителями.



[axis]

Спойлер: офф

то хрипоца, то аттюниатор. портостудии с икволайзером не хватает



[Shadow spawn]

просто вижу порой аттюниаторы за 500-1000 уе и не совсем понимаю, как пара резисторов может стоить столько)



[H-ron]

@Shadow spawn, сколько стоит машина?



[Shadow spawn]

https://www.thomann.de/gb/jet_city_amplification_jettenuator.htm?sid=55a9c2db52e799643327027595419c27

140 евро как бы



[H-ron]

@Shadow spawn, уже-ли Вы уверены, что цена прибора определяется стоимостью комплектующих?)

Ну и схемо-техническое решение зависит от задач, которые необходимо решить - не все задачи решаются элементарно.



[Shadow spawn]

Лишь отчасти определяется, это понятно

вопрос в другом,

что внутри чудо-коробочки, если не обыкновенный делитель? как можно сохранить гейн, но уменьшить громкость? )



[H-ron]

что внутри чудо-коробочки, если не обыкновенный делитель?

Ну еще конденсаторы, гнезда, переключатель опять же...

как можно сохранить гейн, но уменьшить громкость

Не понял фразы, поясните. (До выснения - Никак!)



[H-ron]

@Shadow spawn, в качестве примера:

Dr. Z Amps Z Air Brake guitar amplifier attenuator $389.00

Он сам:

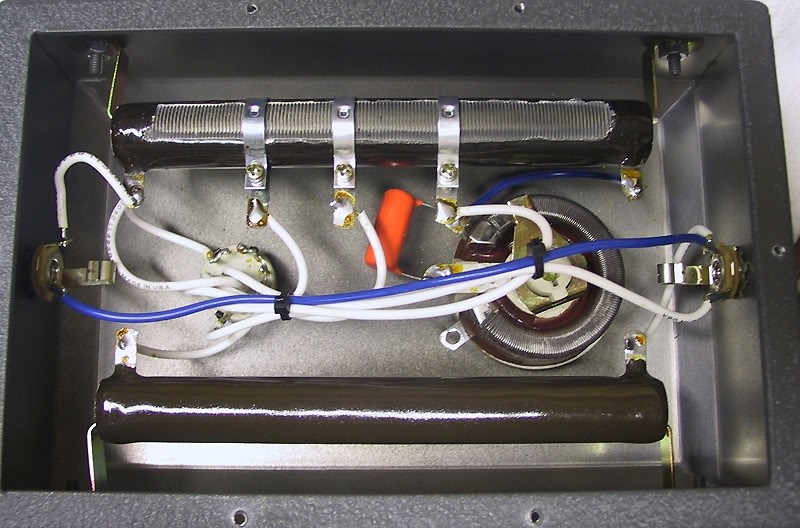

Внутри:

Пояснение:



[sunet]

Оооо Даже не знал что есть такие. Судя по всему это делитель для подключения мощного усилителя к более слабой акустической системе... конечно цена страшно завышена...



[H-ron]

@sunet, не, этот вставляется м/у оконечником и динамиком гитарного усилителя для уменьшения громкости.



[n456]

Для того что-бы "раскочегаренным" гитарным усилителем играть в небольшом помещении.



[Kokarev Maxim]

@Shadow spawn, есть два типа. Резистивный и реактивный - по типу нагрузки. Резистивный - там просто мощные резисторы, линейная нагрузка, малая цена, плоский звук. Реактивный - резисторы и катушки (индуктивность, то бишь) с конденсаторами - не линейная нагрузка, ближе к "кривому" сопротивлению динамика, цена выше и менее плоский звук.



[sunet]

не, этот вставляется м/у оконечником и динамиком гитарного усилителя для уменьшения громкости.

а я что написал?



[H-ron]

@sunet, для подключения к маломощным колонкам (дабы не спалить)



[Sandello1973]

@Hron, так суть-то одна, между усилком и колонкой.



[H-ron]

@Sandello1973, да, но задачи разные))) Да и исключительно гитарные дела - с обычным усилком и колонкой боюсь результат может быть хреноватым...



[Sandello1973]

@Hron, если резистивный, то пофиг. С реактивным да, он, полагаю, только для гитарных дел.



[Ashap]

а схемой простого аттюниатора может кто поделиться?

Расчёт простых Т и П образных аттенюаторов.
https://cloud.mail.ru/public/MkK6/KkrULGrqq
https://cloud.mail.ru/public/2YZ5/p7FRDfygg
