Вопрос для тех кто именно пробовал подключать Beyerdynamic DT770Pro 250Ом ( или другие на 250Ом) к звуковой карте E-MU 1212m напрямую без усилителей и микшеров ,переходник спаять не проблема, звук сильно хуже и громкости хватает ? Теорию знаю что нельзя , спрашиваю именно людей с опытом подключения.


basЫl

атрофировал юмор.
5 Янв 2004
7.153
5.002
113
ничего хорошего из этого не выйдет.


digilab2

Well-Known Member
19 Июн 2012
12.343
6.451
113
68
Москва
www.skbprost.ru
-ну почему ? те же 4580 на выходе что и у всех карт где есть ушные выходы , 250 ом без проблем звук конечно
будет не супер ( как и впрочем за редким исключением во всех картах) если хотите получше то выходные оу
надо заменить например на opa1662 -60ма r-r ,или opa1688 -75ма r-r, на ножки питания если есть возможность припаять
емкости типа 220мкф16в , если питание не больше +-12в , можно поставить ad8397 300ма r-r , супер для
наушников но нее придется клеить теплоотвод ( кубик меди 4*4*4) и питание лучше на нее подавать через
резисторы 2-5 ом , емкости на ноги питания тоже лучше припаять
-да естественно одновременно пользоваться выходами и ушами уже будет нельзя , либо то либо другое

Последнее редактирование:

kudrik

New Member
7 Июл 2012
29
3
3
В общем не тянет E-MU 1212m Beyerdynamic DT770Pro/250 , звук довольно тихий , делаю усилитель.


digilab2

Well-Known Member
19 Июн 2012
12.343
6.451
113
68
Москва
www.skbprost.ru
-да ладно , человеку недавно переделывал , ставите opa1688, и коэфициент усиления в 3 раза увеличиваете ( два
резистора заменить ) орет как ненормальная ( в хорошем смысле слова)
-но хороший отдельный ушнюк все равно лучше, только зачем делать? купите китайский xsml на tpa6120a2 - в районе 4000р стоит ,
масса народу купила все довольны
хотя если хотите занятся творчеством с паяльником то да , советую сразу купить платы bene gesserit (на вегалабе продавались ) и
их собрать , лучше в мире вряд ли что найдете из этой оперы

Последнее редактирование:

kudrik

New Member
7 Июл 2012
29
3
3
Заказал платы на Lehmann Black Cube Linear, детали постараюсь по возможности топовые поставить. Но читал что на 1212м ставят AD8066 и звук значительно улучшался , пока в размышлении.

  • Like
Реакции: Kokarev Maxim

digilab2

Well-Known Member
19 Июн 2012
12.343
6.451
113
68
Москва
www.skbprost.ru
-туда много можно чего можно поставить , ad8066 не лучший вариант ( получите резкий звук) тем более они склонны
к генерации в неинвертирующем включении ( а там как раз почти везде такое)
-если то что вы заказали транзисторное на разновесе ( я просто не знаю что это, завтра гляну) - замучаетесь и все равно
ничего хорошего не сделаете, время только потеряете


Kokarev Maxim

ex cool
13 Май 2007
5.275
4.372
113
44
Барнаул
recording-studio.ru
@kudrik, собирай усилитель, это хороший вариант. У меня есть опыт включения напрямую в звуковую карту (только они низкоомные были и карта 0404, там выход такой же), звук довольно скверный. Проблема не в громкости, напрямую в линейный выход наушники звучат очень тускло и с потерей мелких деталей. С усилителем выигрыш в звуке довольно заметный.


digilab2

Well-Known Member
19 Июн 2012
12.343
6.451
113
68
Москва
www.skbprost.ru
Заказал платы на Lehmann Black Cube Linear
-посмотрел схему , кроме глупого хихиканья ничего не вызвало , конкретный пример безмозглого творчества западных фирм
-на самом деле собирайте конечно - работать будет единственно если в плечах транзисторы разные попадутся ( что скорее всего) на выходе постоянка
вылезет
-купите Smsl sApII Pro TPA6120A2 HiFi в районе 4000р , сделано очень аккуратно , оу opa2604 внутри замените на что-нибудь типа lme49860,720 или lt1469
хотя и тот который стоит тоже неплох

Последнее редактирование:
  • Like
Реакции: Magnet, Andruha и shah666

kudrik

New Member
7 Июл 2012
29
3
3
-посмотрел схему , кроме глупого хихиканья ничего не вызвало , конкретный пример безмозглого творчества западных фирм
А что скажите об этой схеме ? Схема во вложении.


Вложения

Последнее редактирование:

kudrik

New Member
7 Июл 2012
29
3
3
Сегодня слушал Lehmann Black Cube Linear оригинал за 1000 долларов , звук плохой не интересный , мощности мало , выкрутил ручку до упора что бы нормальная громкость была . От плат которые заказывал что бы собрать клон отказался.


digilab2

Well-Known Member
19 Июн 2012
12.343
6.451
113
68
Москва
www.skbprost.ru
-все так и должно быть , потому что ключники делали , в таком простом устройстве наделать столько г...а это еще умудрится надо
-какой он кубический линеар , там на выходе квазикомплементарный эммитерный повторитель стоит без обратной связи с к.г 1.5%
да еще сделан неверно ( без источников тока при этом там амплитуда на 6в меньше чем питание в каждом плече) т.е для высокоома вообще непригоден
-кстати прикол с в том что добавлением пары деталей и еще одной связи устройство будет играть супер
-схему hp amp посмотрел - это какая- то заря усилителестроения - да работать будет может и неплохо , только непонятно зачем сейчас так делать,
например дифкаскад на полевиках - да конечно входной ток мал , но и у нонешних биполяров он тоже небольшой , двухкаскадный усилитель
напряжения - очень большие проблемы с устойчивостью и разводкой платы
-я вам кину пару схем которые изначально простые и хорошие


digilab2

Well-Known Member
19 Июн 2012
12.343
6.451
113
68
Москва
www.skbprost.ru

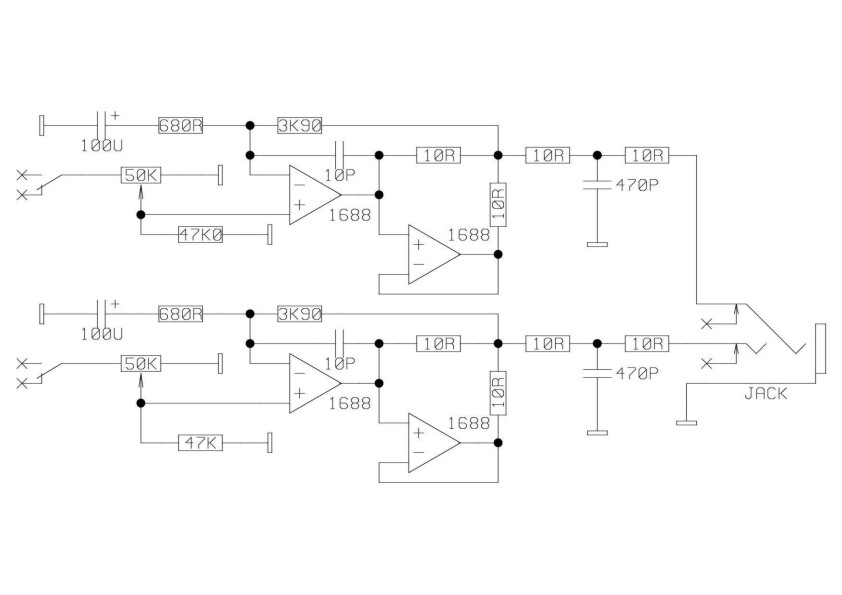

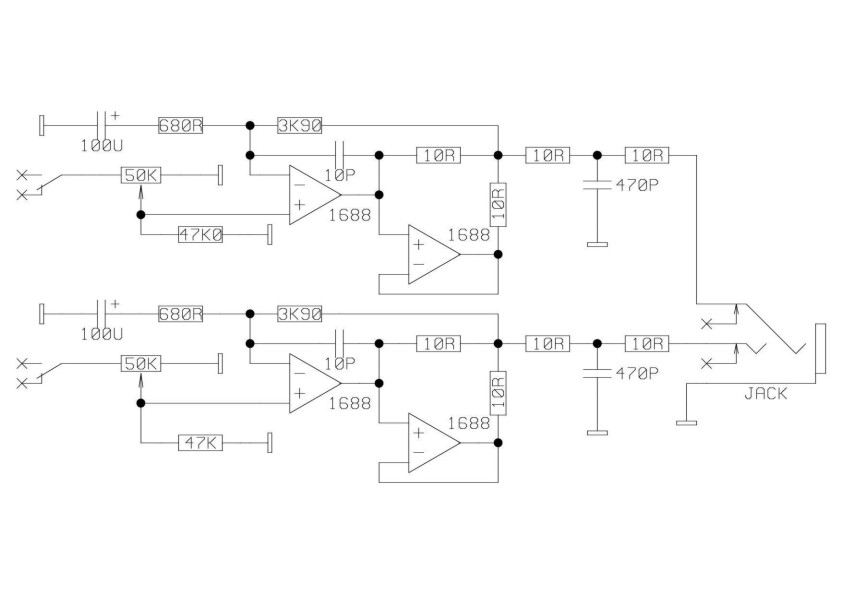

вот самый простой вариант с очень хорошим качеством - оу opa1688 можно opa1662 оба варианта по выходу r-r что хорошо для высокоома ,
на 1688 чуть больше мощность
[DOUBLEPOST=1475156102][/DOUBLEPOST]-вот тоже просто с обалденным качеством - это bene gesserit , кто заинтересуется есть тема на вегалабе , там все подробно что и как

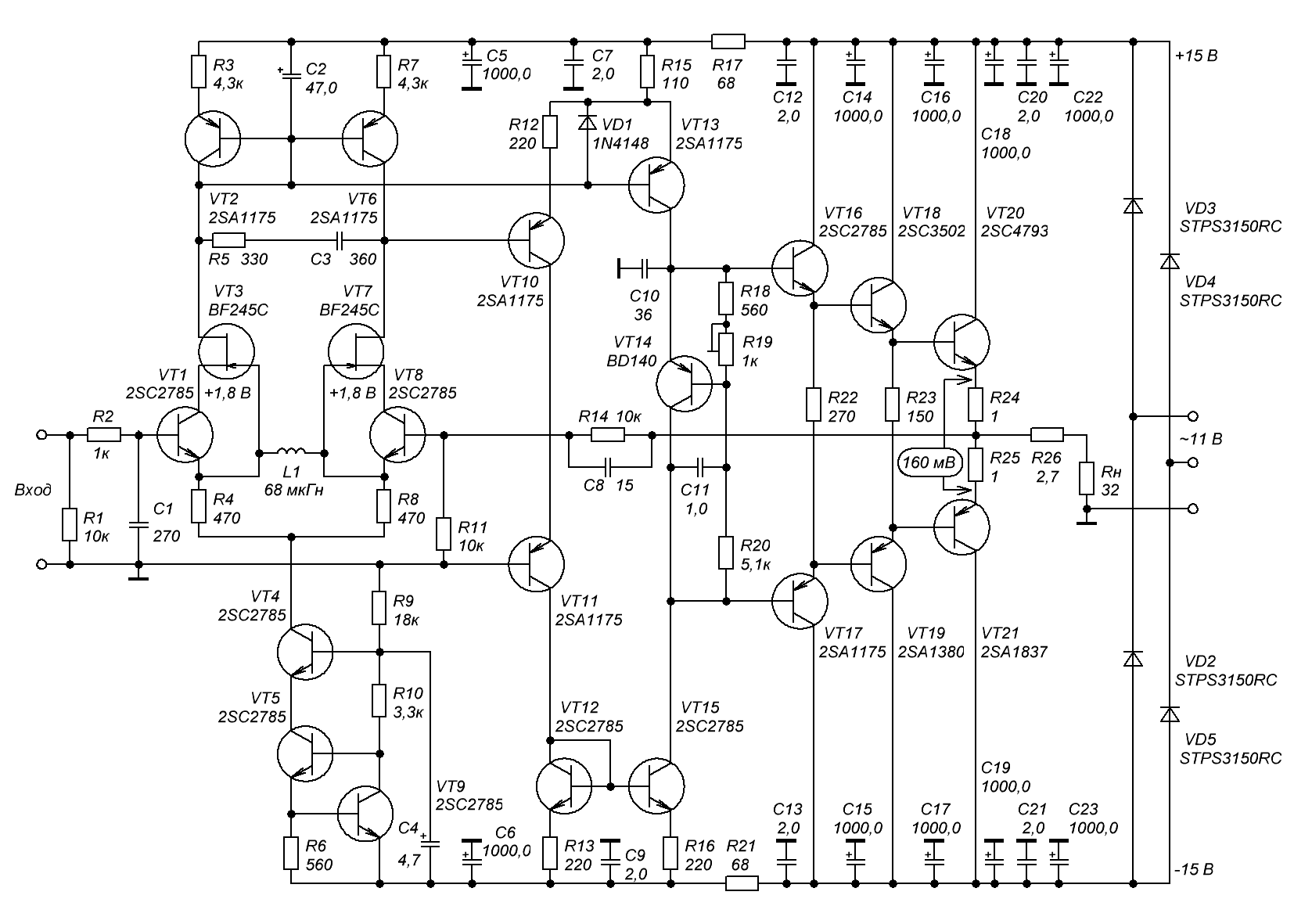

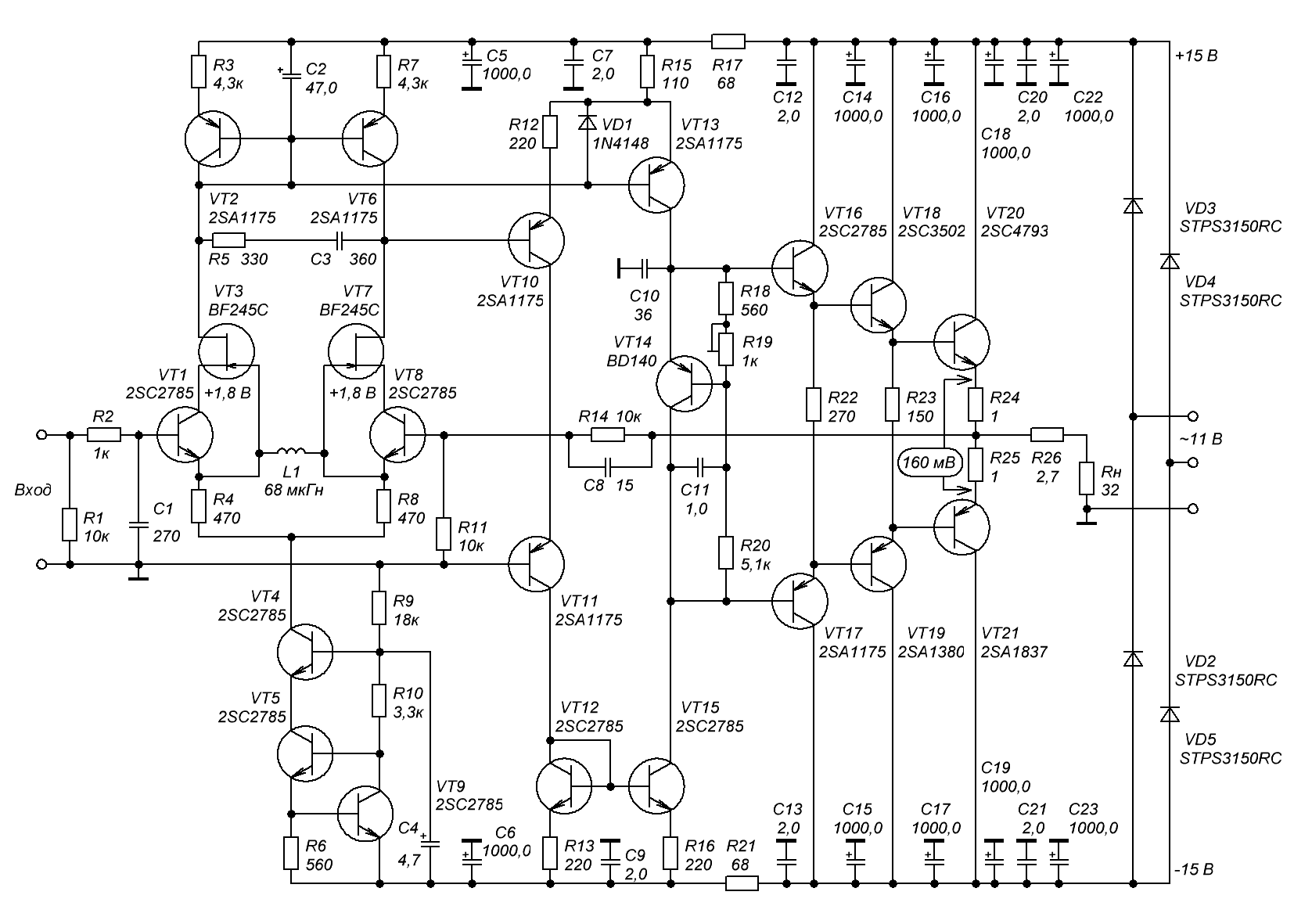

[DOUBLEPOST=1475156159][/DOUBLEPOST]-вот сложно но просто супер


Вложения
