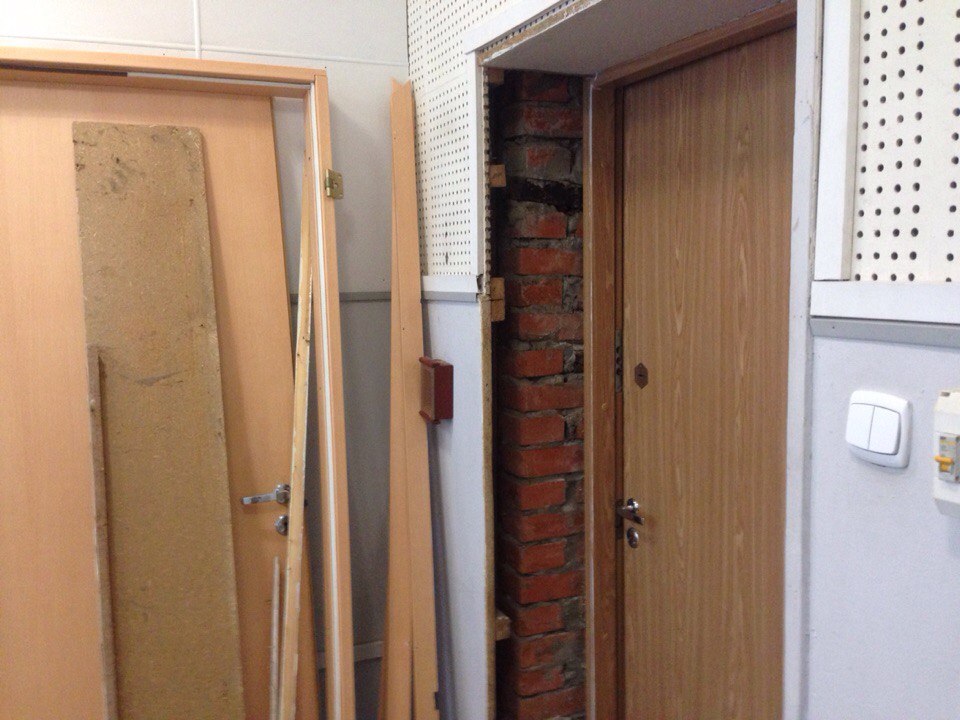

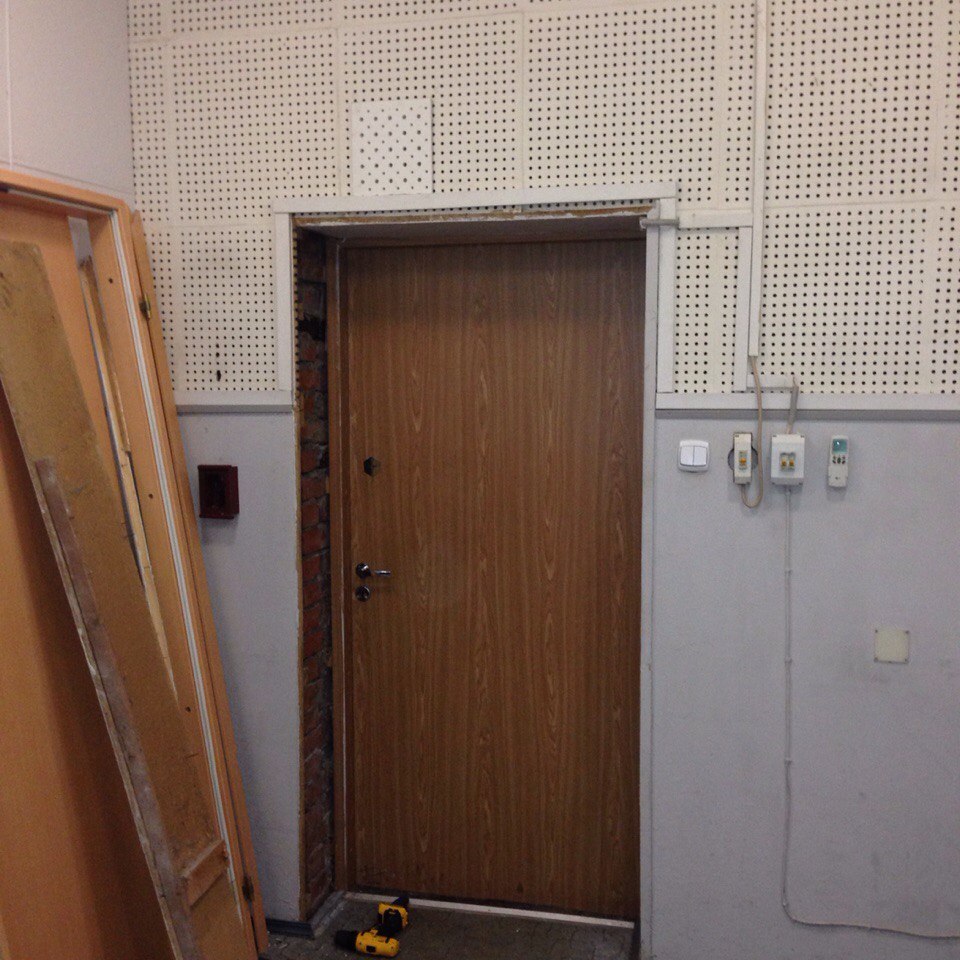

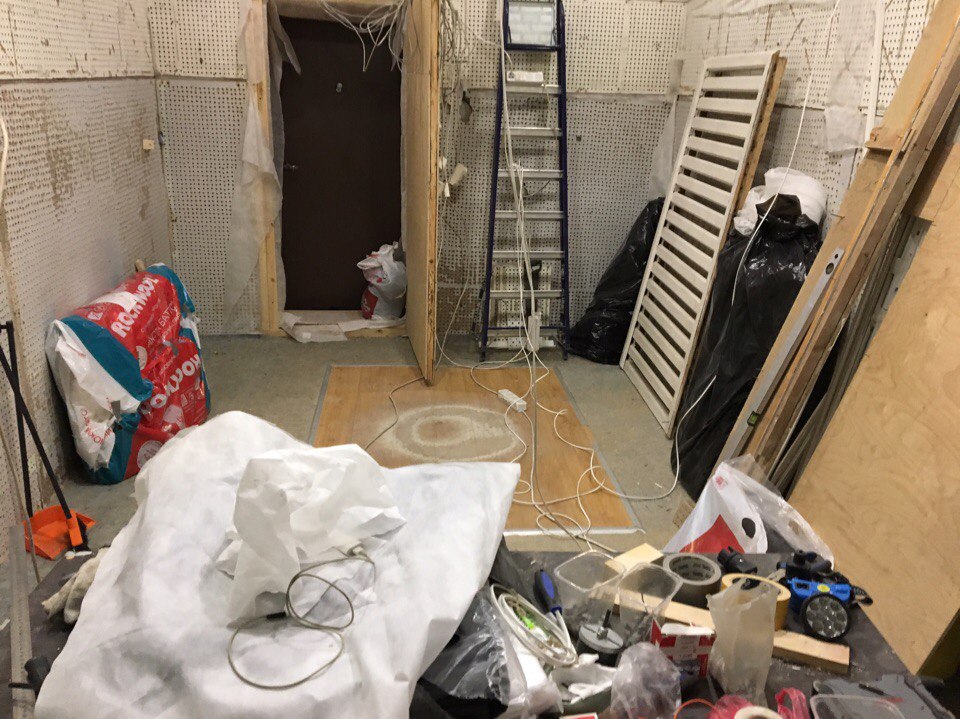

Добрый день,

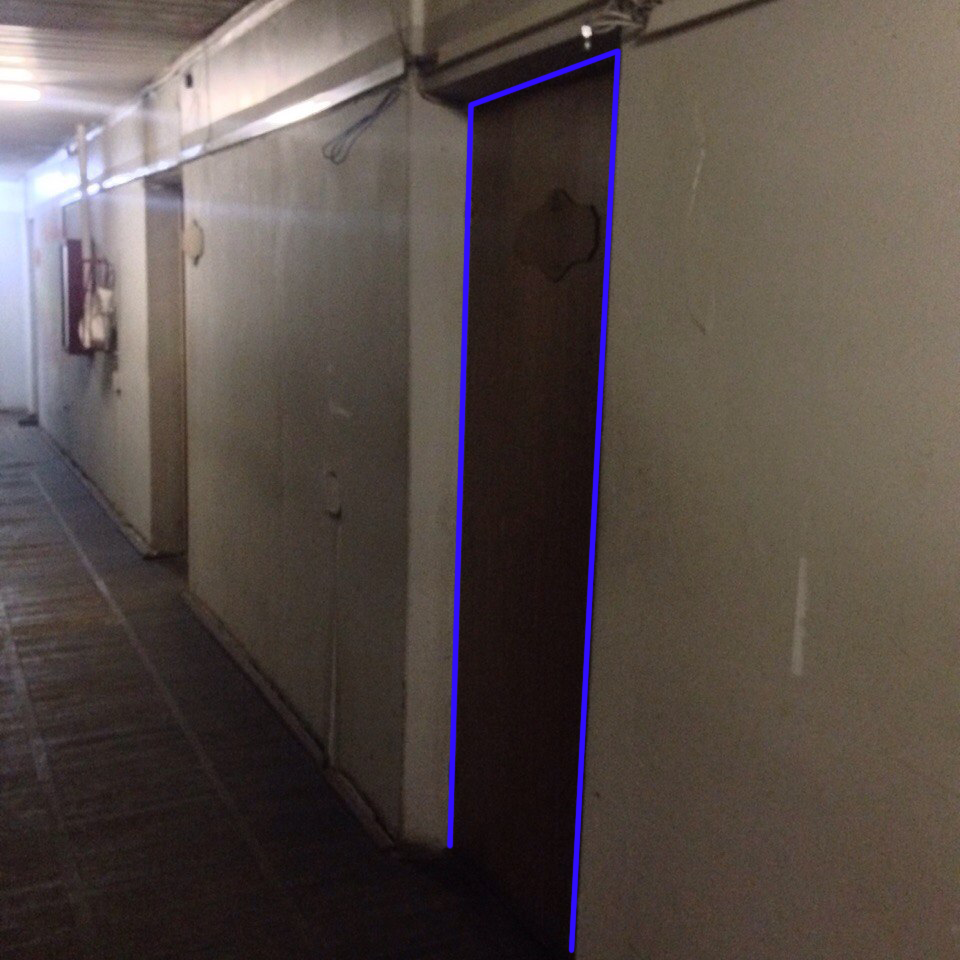

подскажите, пожалуйста, как лучше поступить c дверями:
2.jpg 2-2.jpg 3-1.jpg 6.jpg 00.png
планирую сделать две двери, двери самодельные по схеме - http://www.sound-consulting.net/ru/?page_id=287 (фанера 18мм/гидроизол/фанера 18мм/коробка из бруса 5х5см минвата/фанера 10мм) и как сделал один из участников форума (http://rmmedia.ru/threads/115657/page-2#post-1978363)

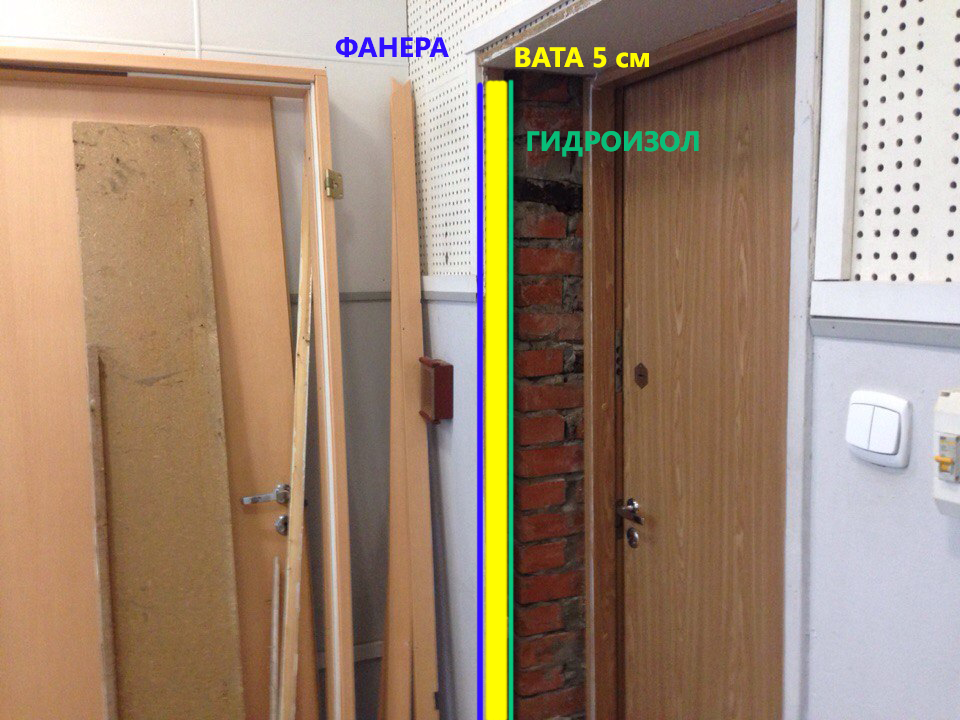

Я думаю что стоит обложить мин. ватой стены и пол по 5 см со всех сторон, закрыть это дело фанерой, И далее под полученные размеры коробки делать уже двери.

Вот как я вижу это.
Может вы бы сделали по другому?

p.s. Далее у меня будет переделка окон, замеры и аккустическая отделка. Шумоизоляция нужна только от двери и окон.

  • Like
Реакции: fractala

1ndigo

Active Member
28 Янв 2009
101
37
28
Всем привет!
Итак, я решил поступить проще - сделал дверь по схеме CAPER из этой темы (http://rmmedia.ru/threads/115657/page-2#post-1978698) только по проще.

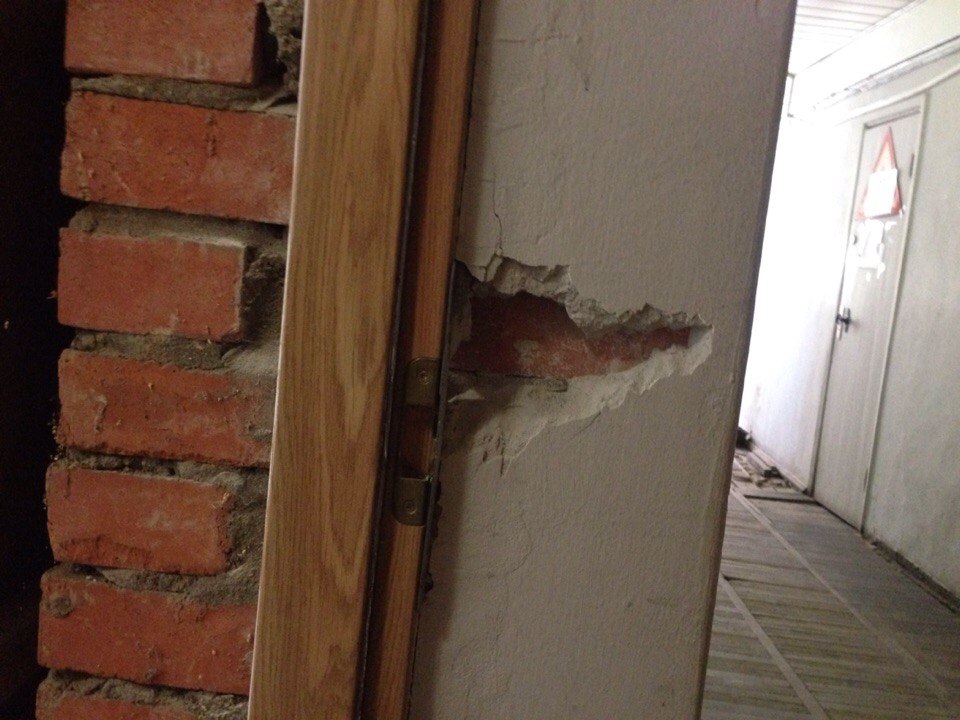

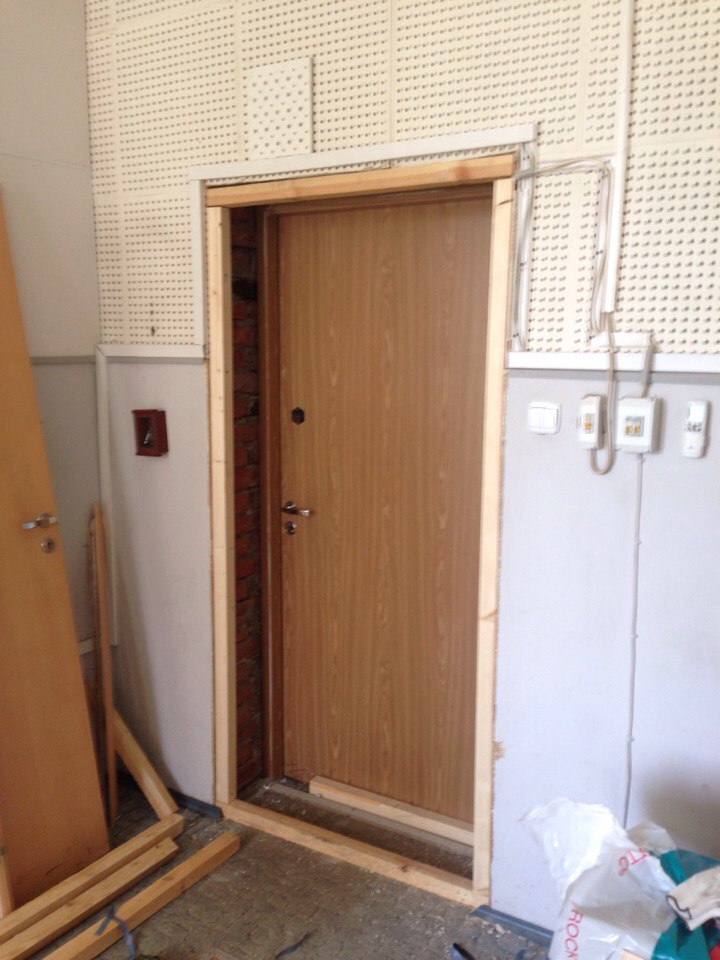

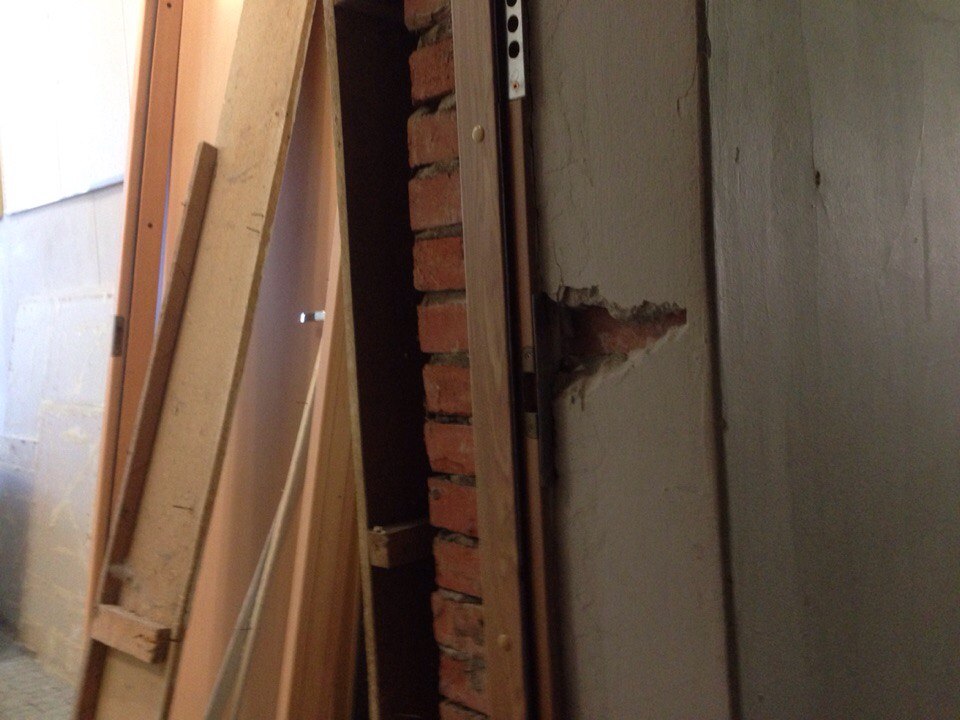

По краям коробки врезал брус 50x50 - сюда буду крепить будущую дверь

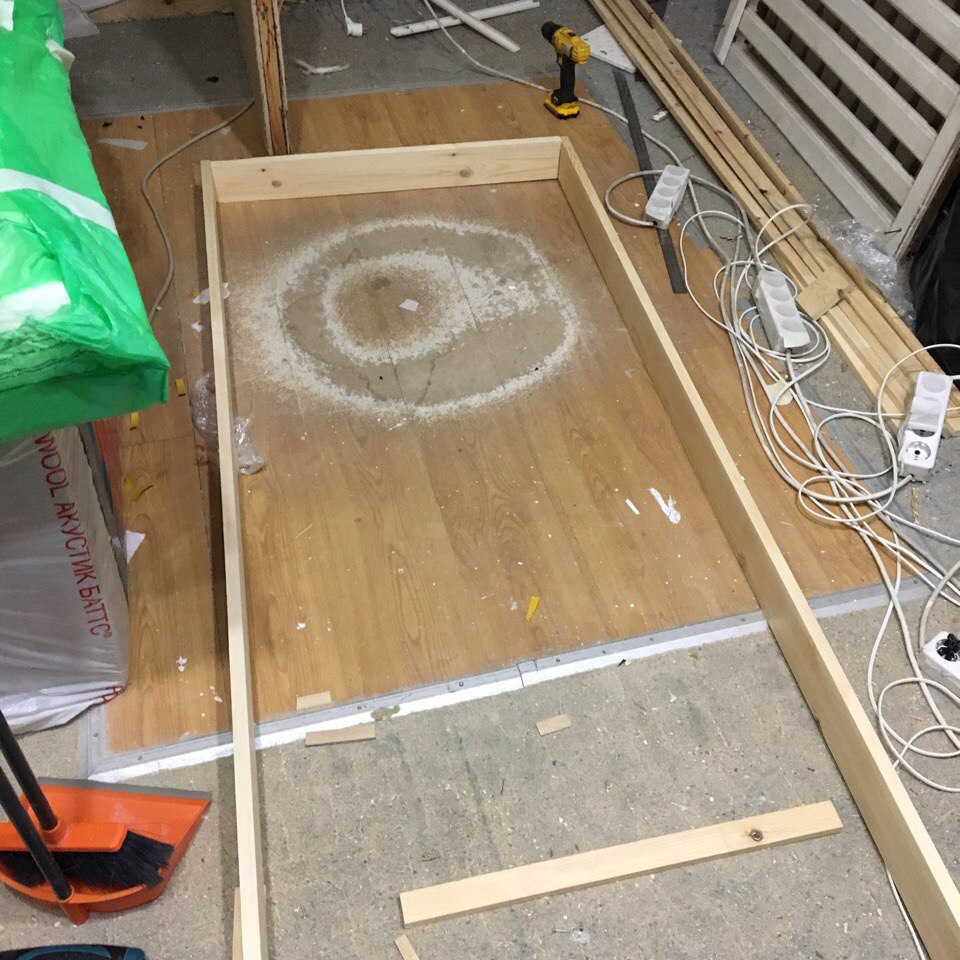

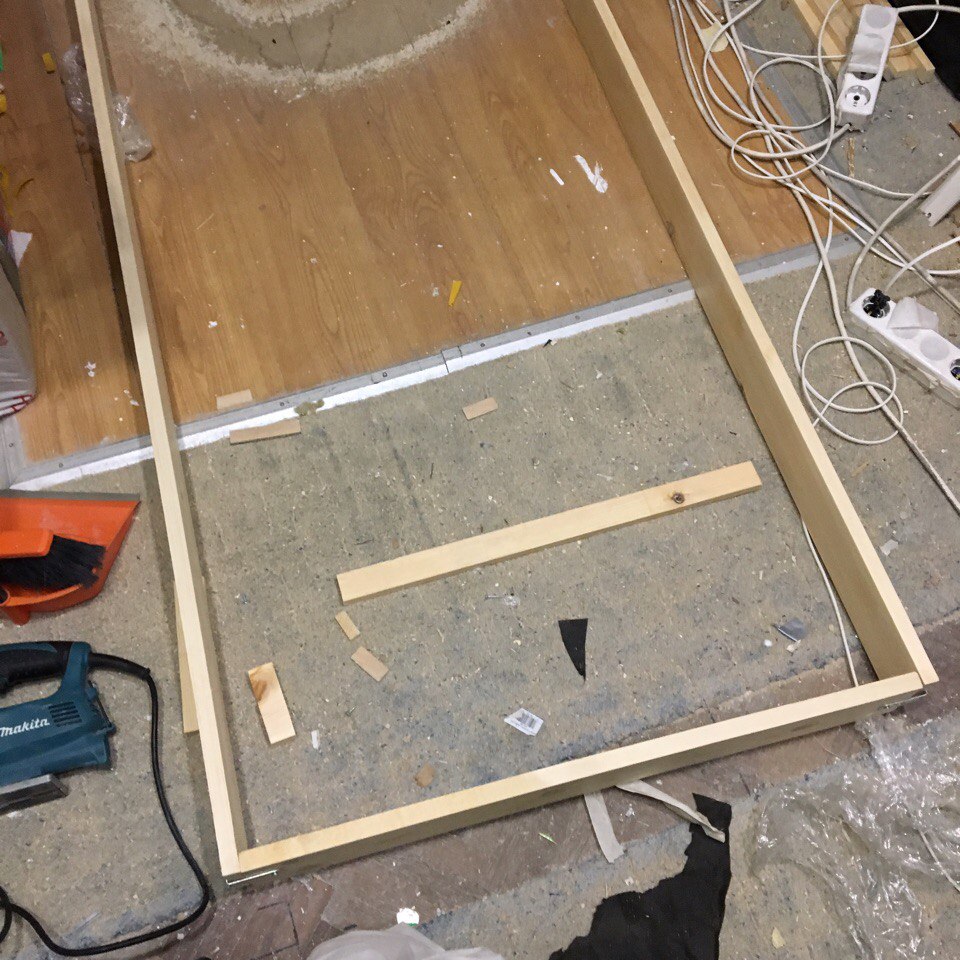

Вот будущая дверь отдыхает на полу)

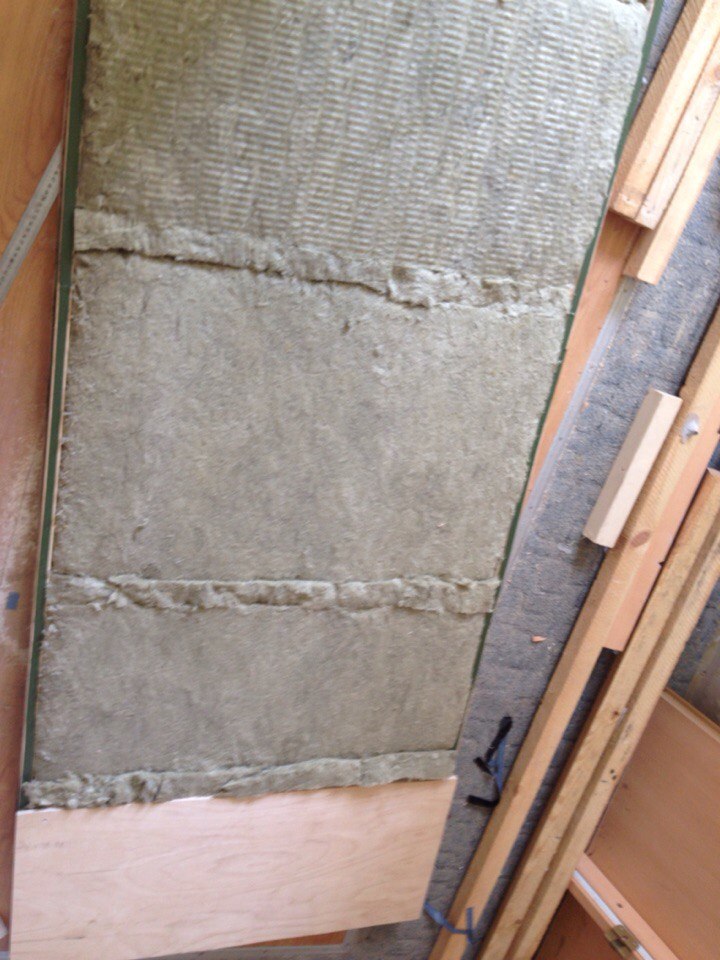

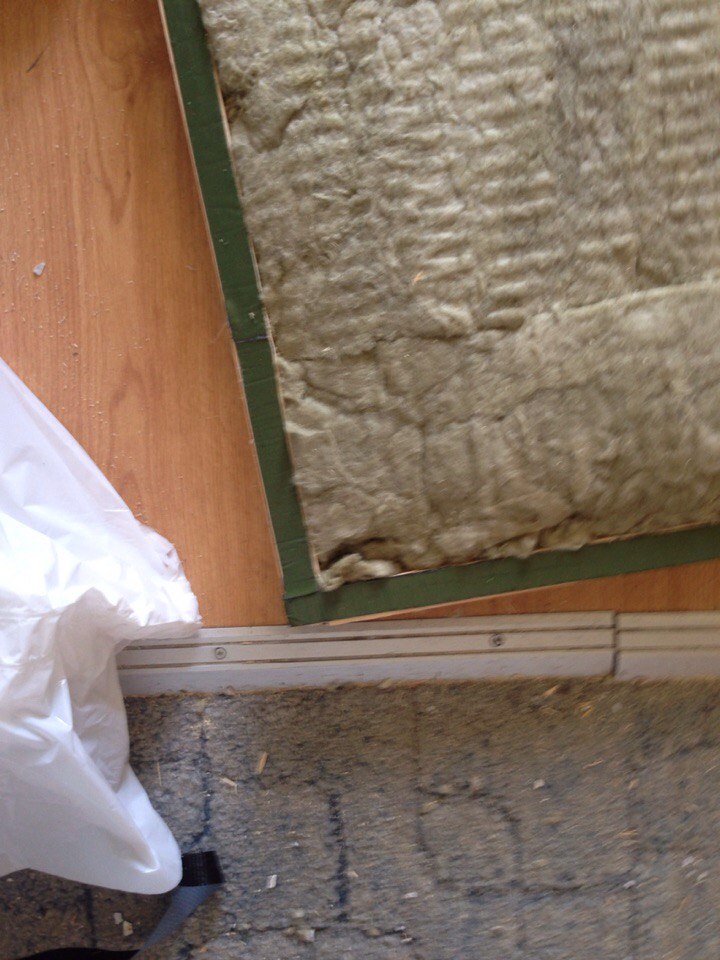

Тут конструкция простая фанера 10мм + брус 30 мм + гидроизол по шву (с двух сторон) + аккустик баттс 50мм + фанера 10 мм + + гидроизол по шву (с двух сторон)

Швы гидроизола по ближе

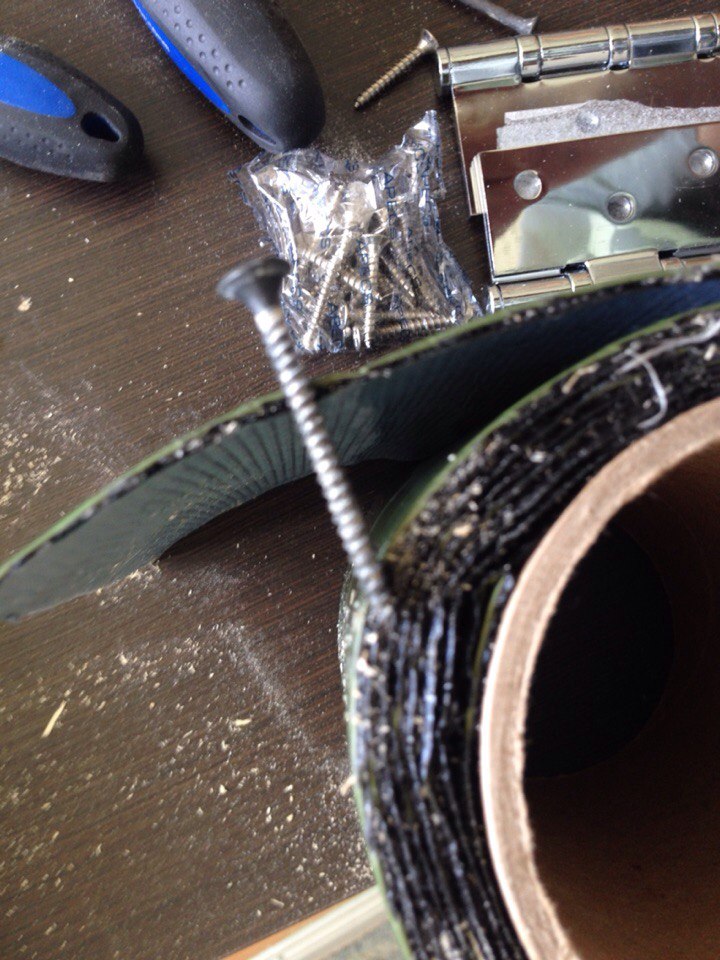

Сам гидроизол (он самоклеющийся, что оказалось очень удобно, но дороже. Одну фанеру я проклеил им полностью)

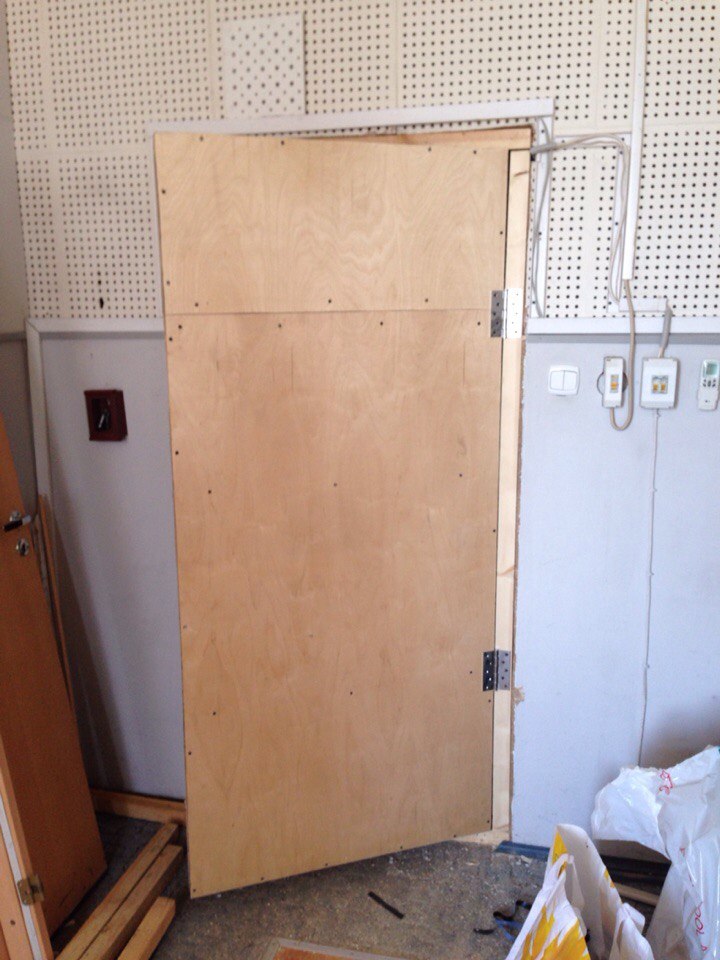

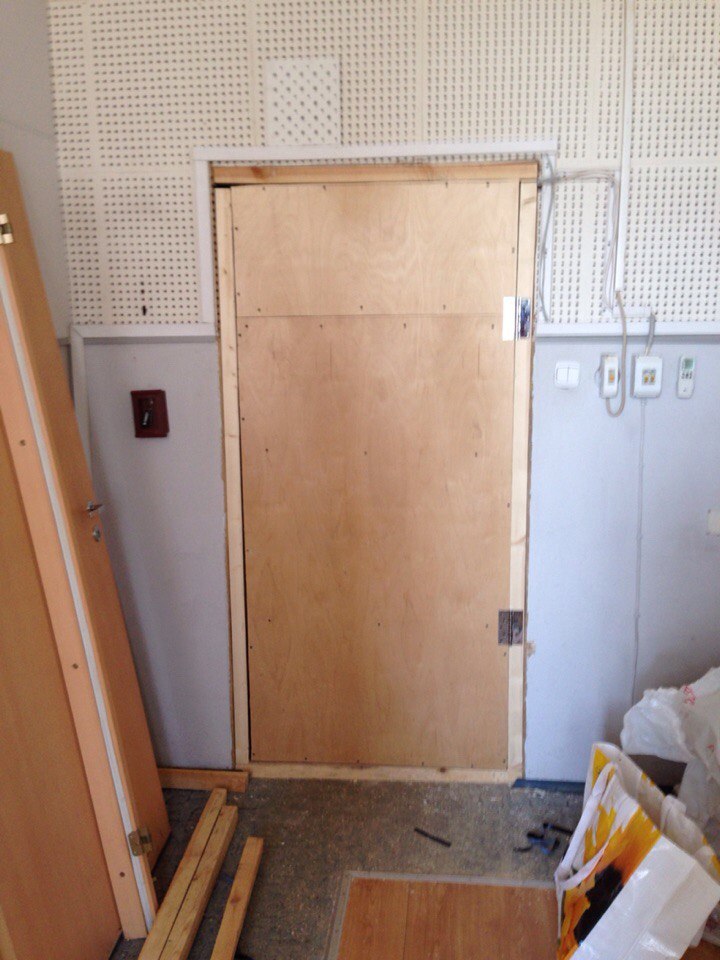

Ну вот дверь на петлях
2tJXevHgrMk.jpg st5RazME7kc.jpg

p.s. тамбур и швы будут звукоизолированы и обложены аккустик баттс, так что все будет герметично.
Ну все это дело обошью снаружи снутри ковролином.

p.p.s я думаю этого будет достаточно чтобы шум с коридора убить, если нет, то и первую входную дверь сделаю по аналогии.

Последнее редактирование:
  • Like
Реакции: fractala

1ndigo

Active Member
28 Янв 2009
101
37
28

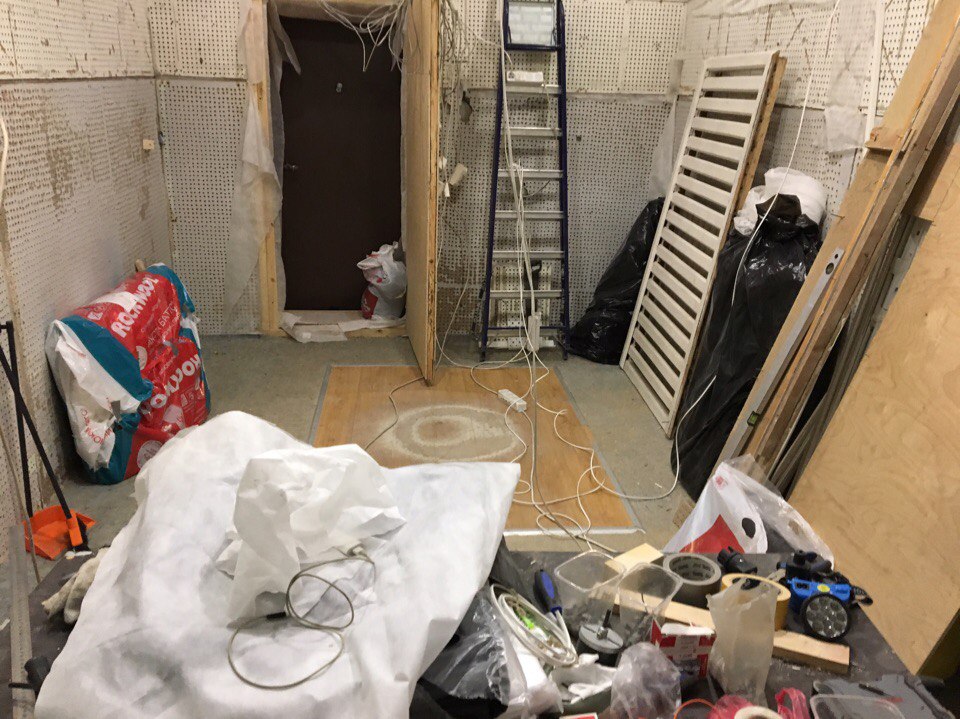

Ввиду жизненных обстоятельств, отедлку поставили на паузу, а теперь продолжаем.

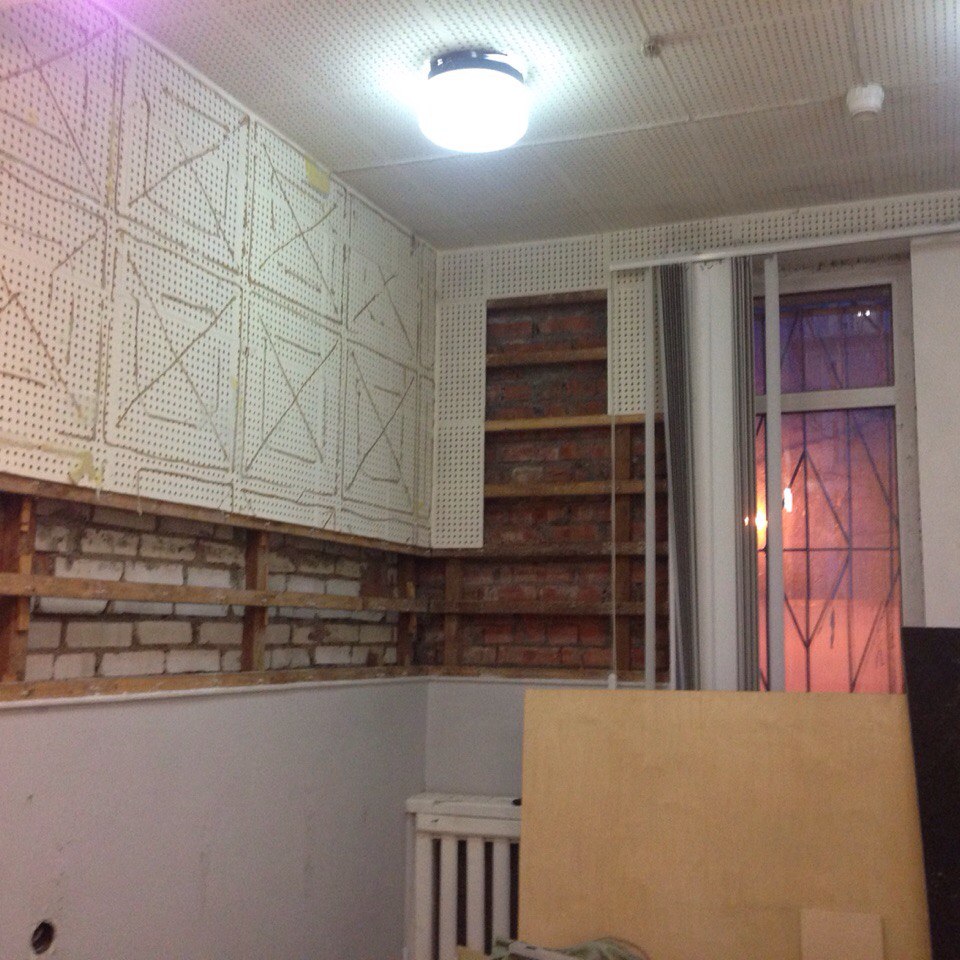

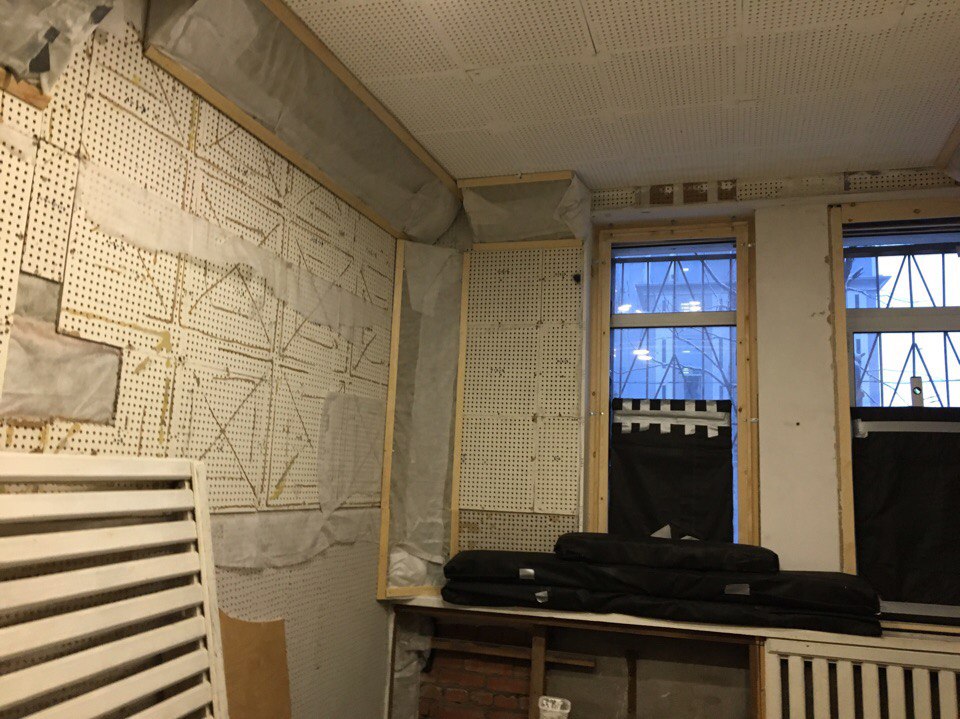

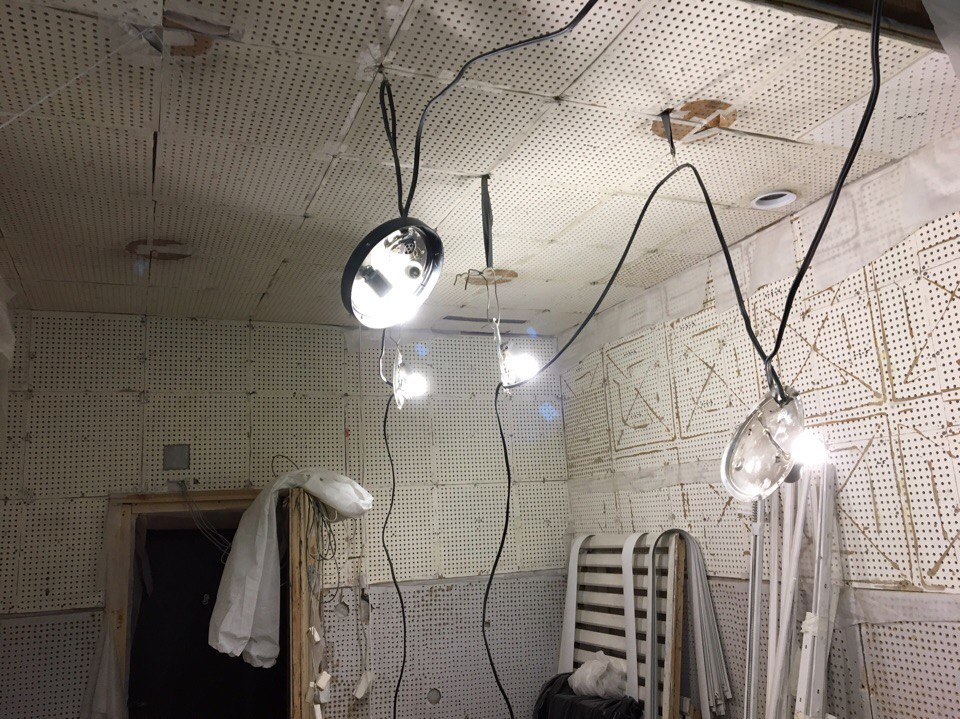

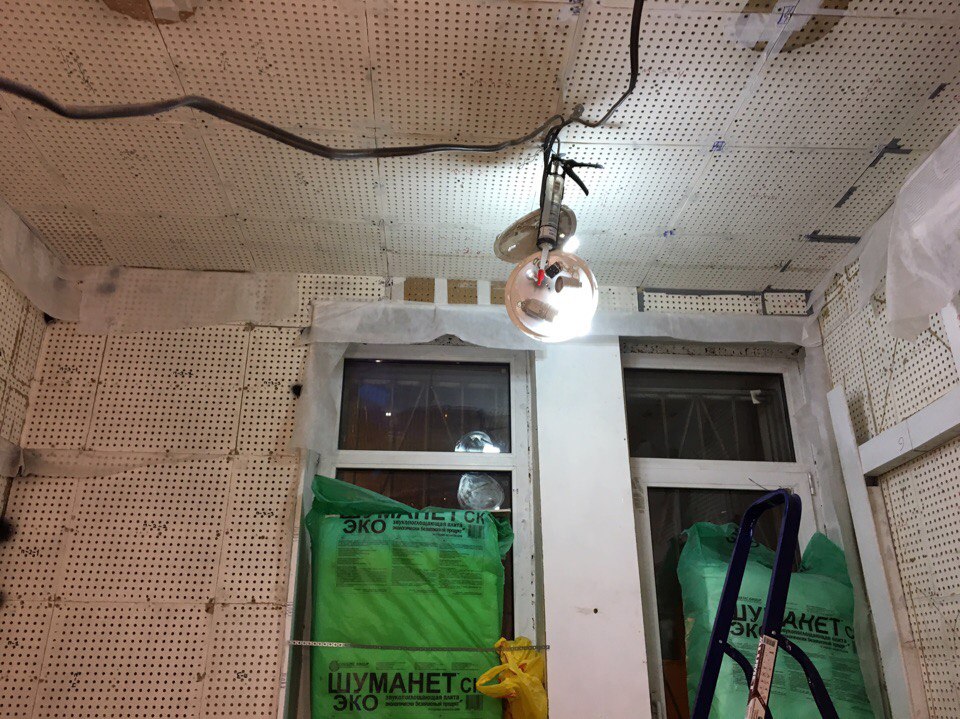

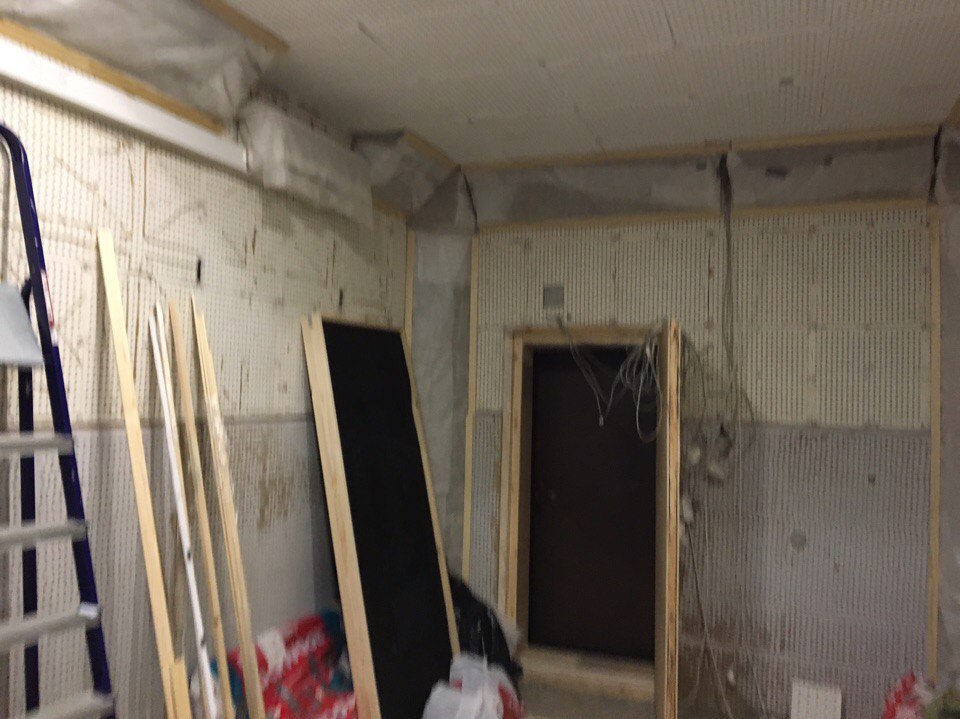

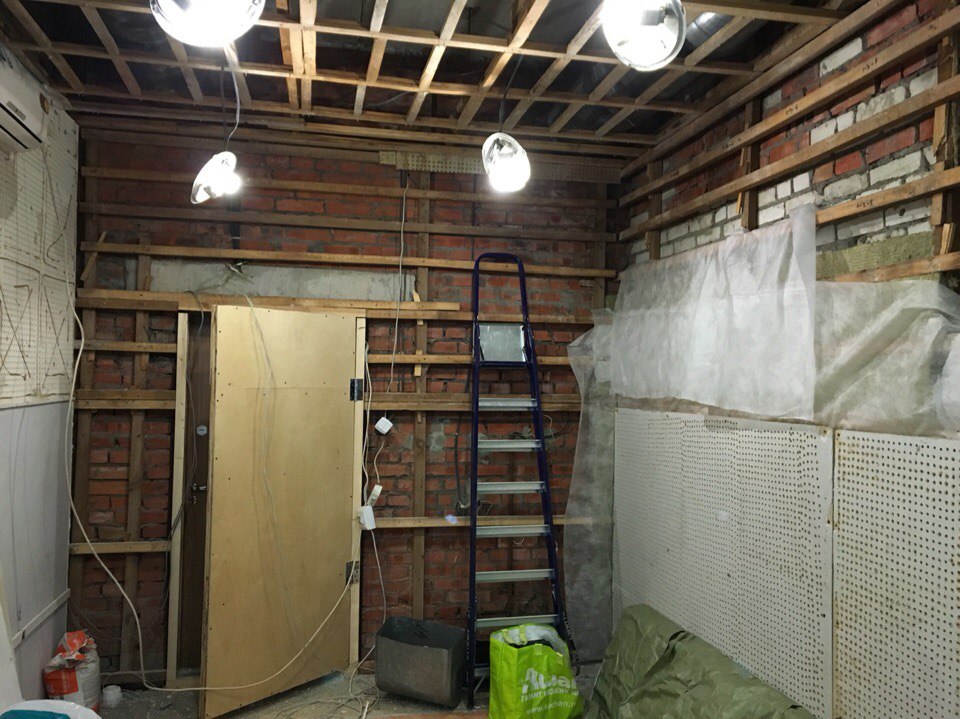

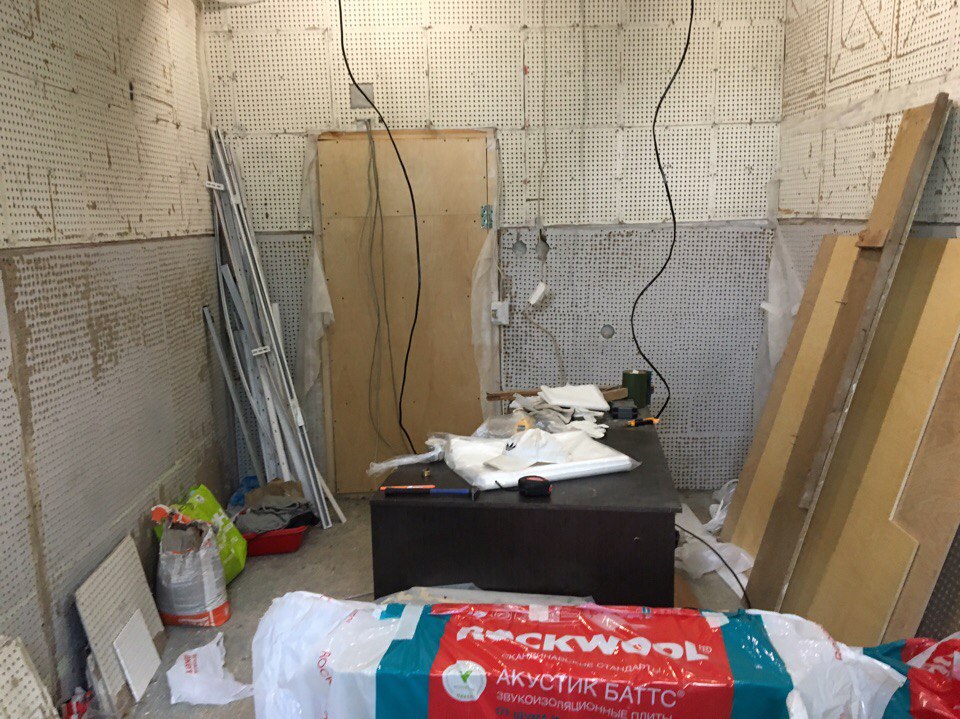

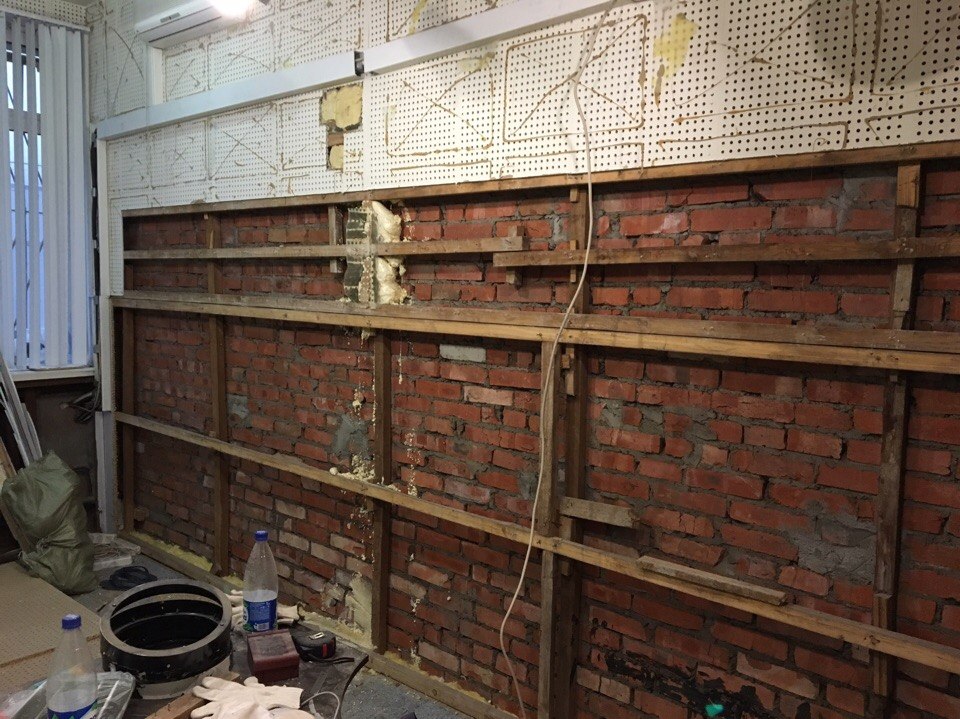

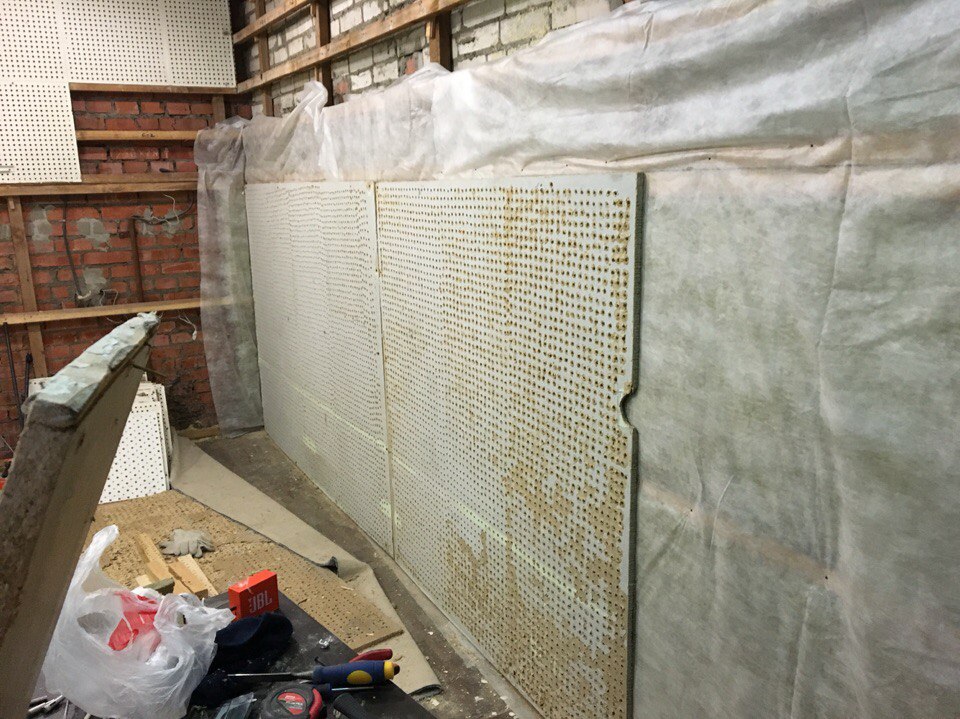

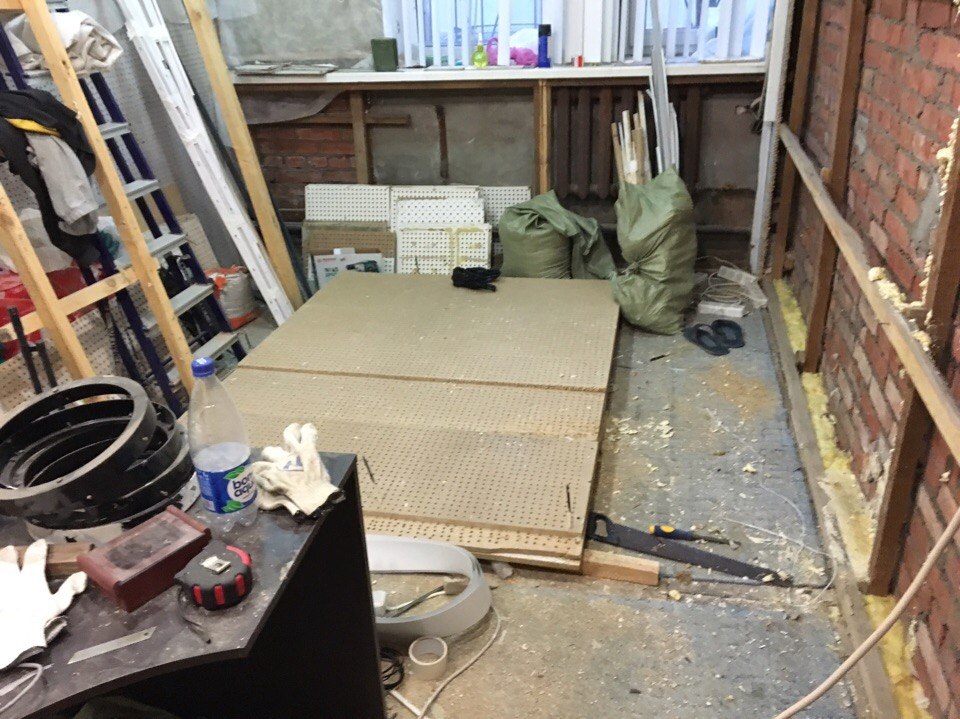

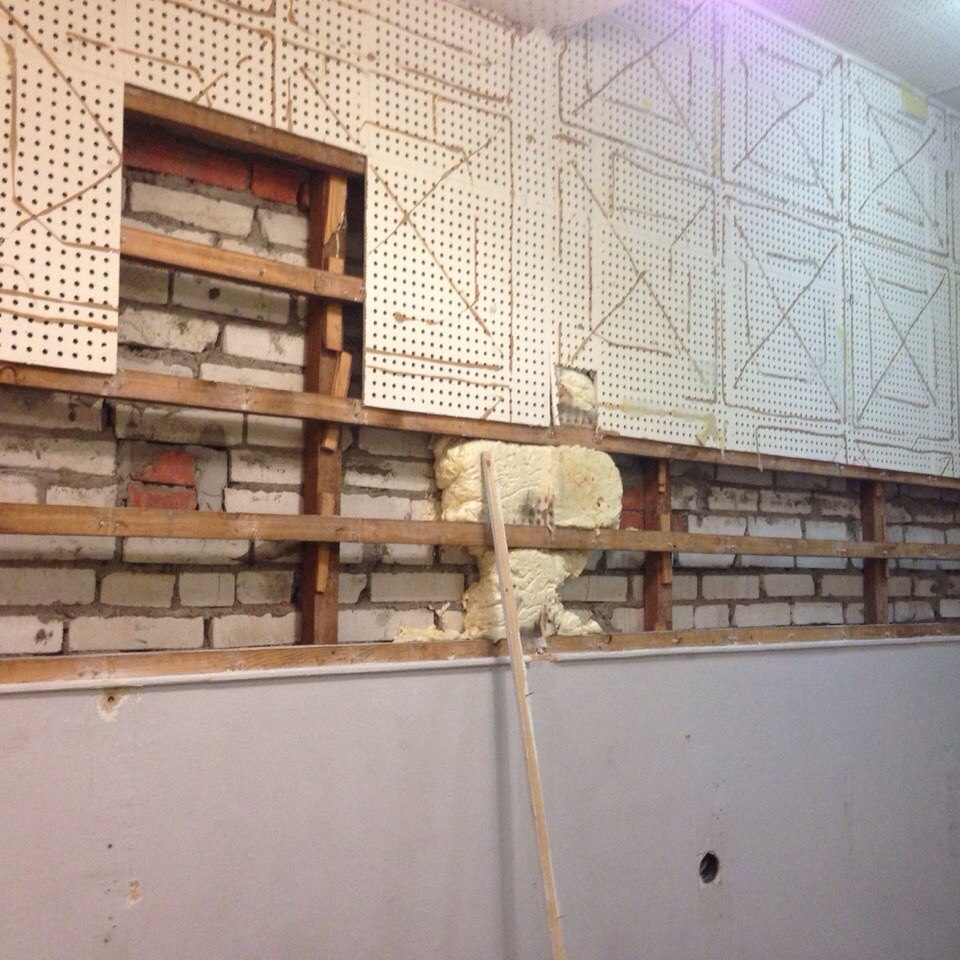

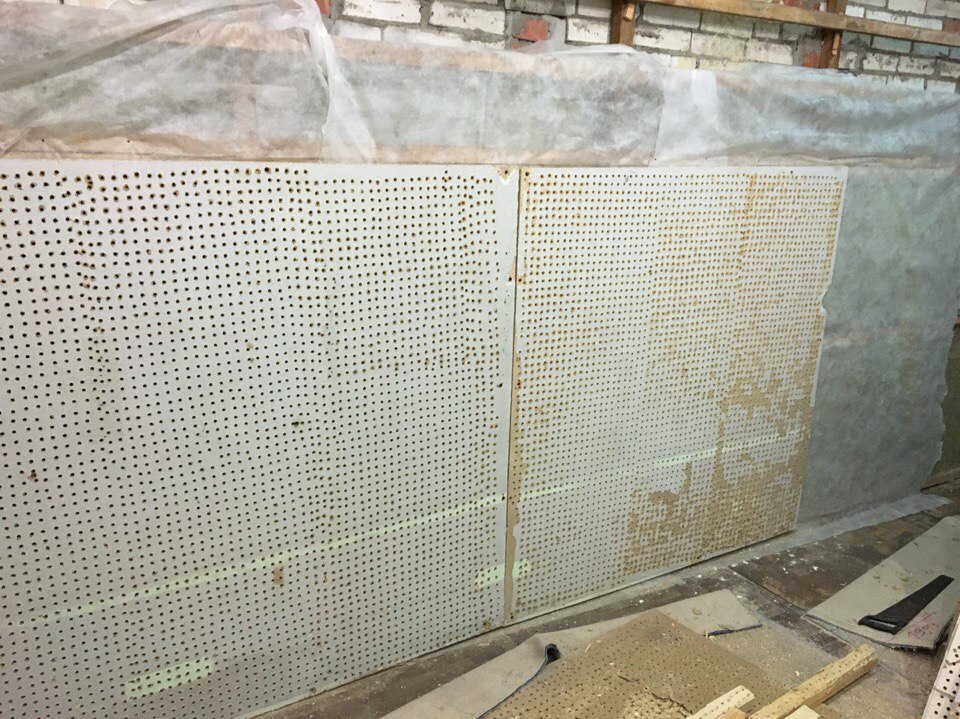

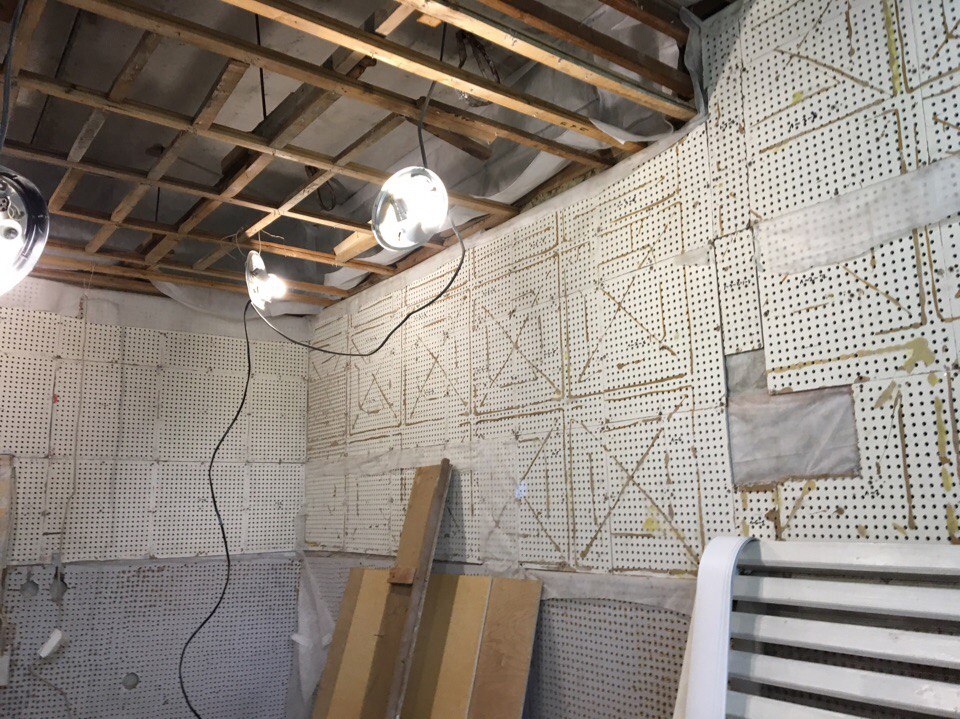

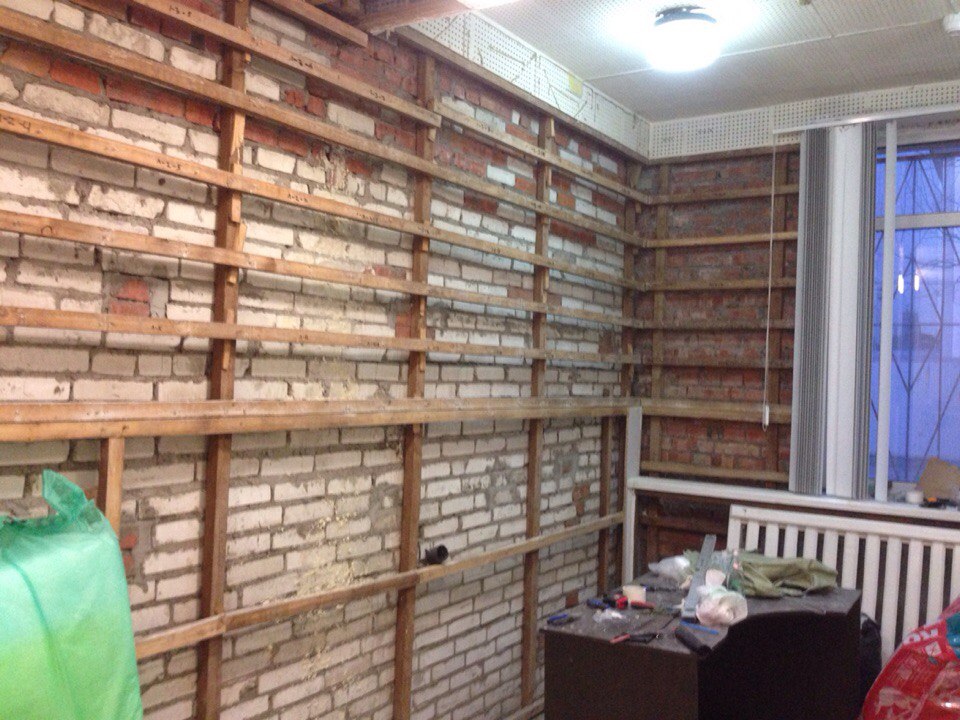

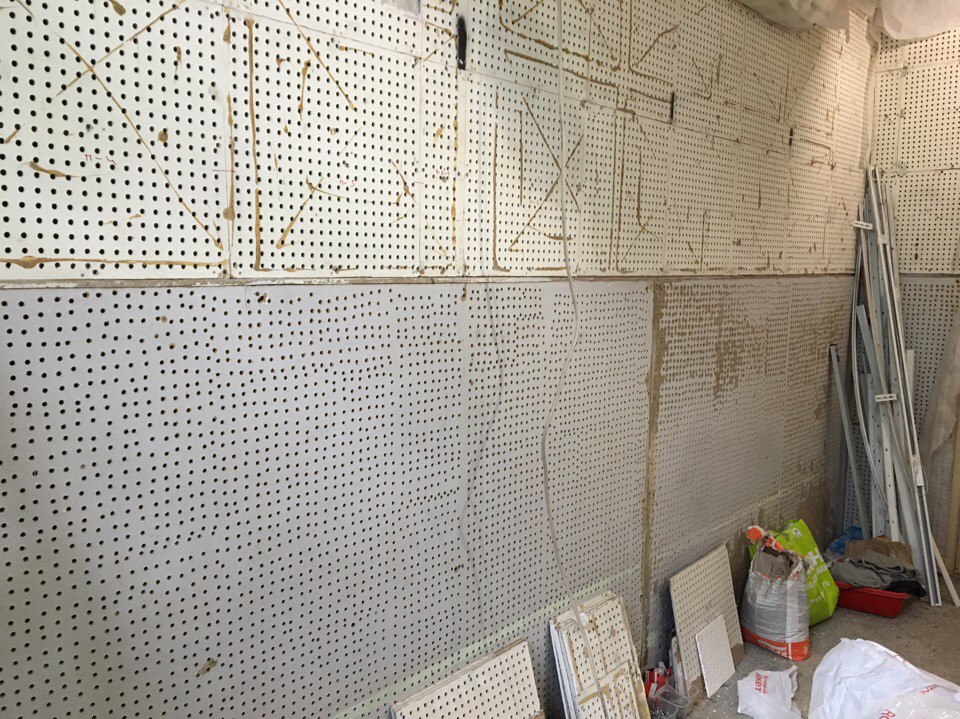

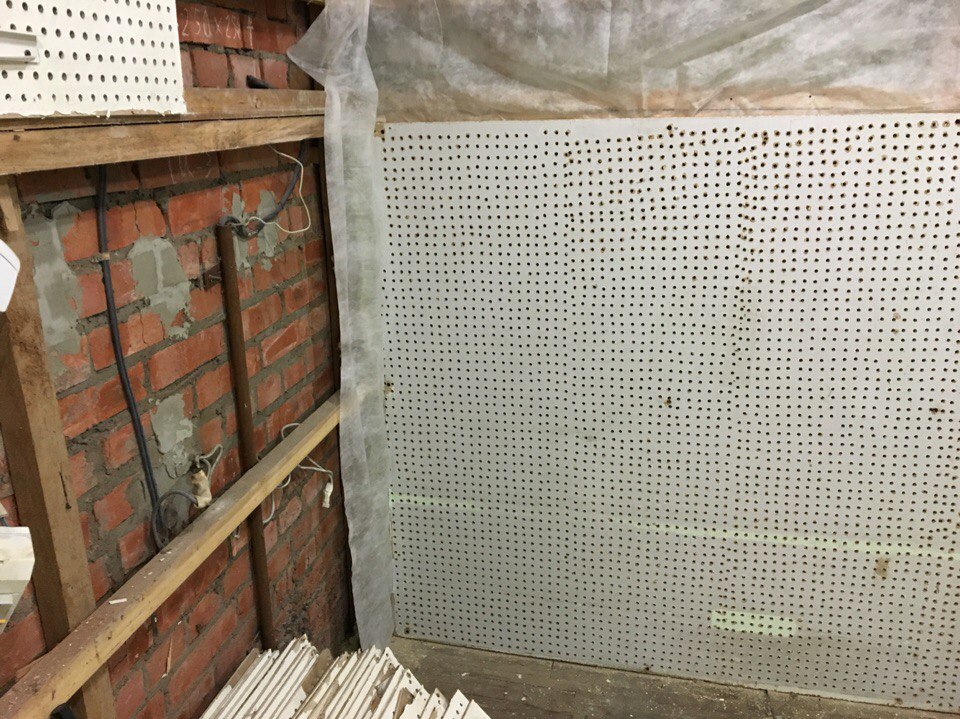

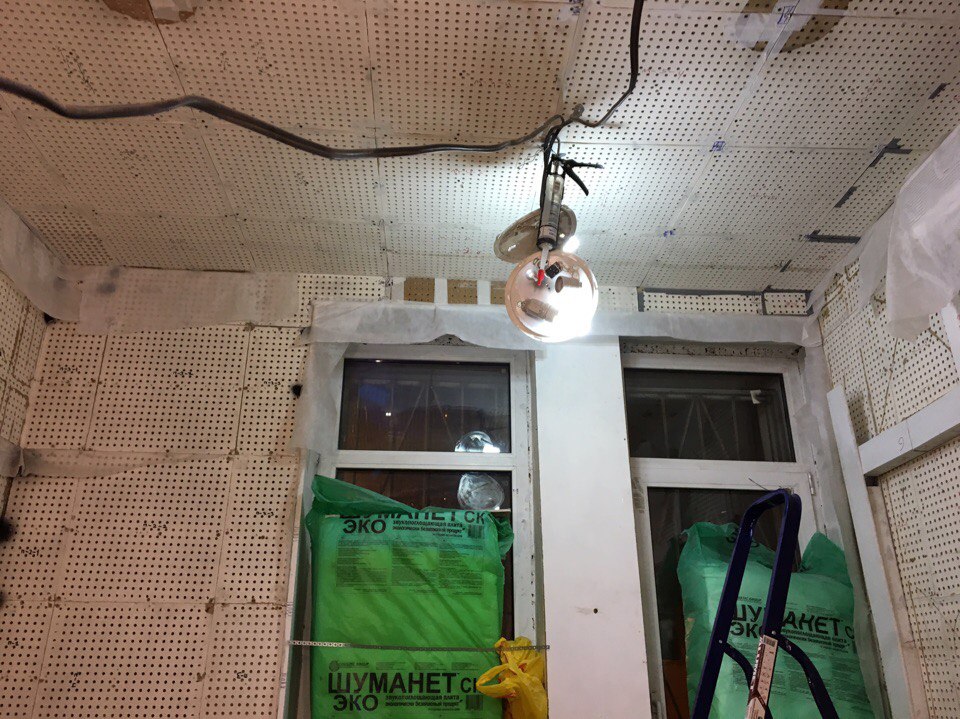

Посоветовавшись с форумчанами (и для дополнительной звукоизоляции) решено было снять ВСЕ панели со стены, и имеющиеся там 10 см заложить аккустической ватой Роквул.

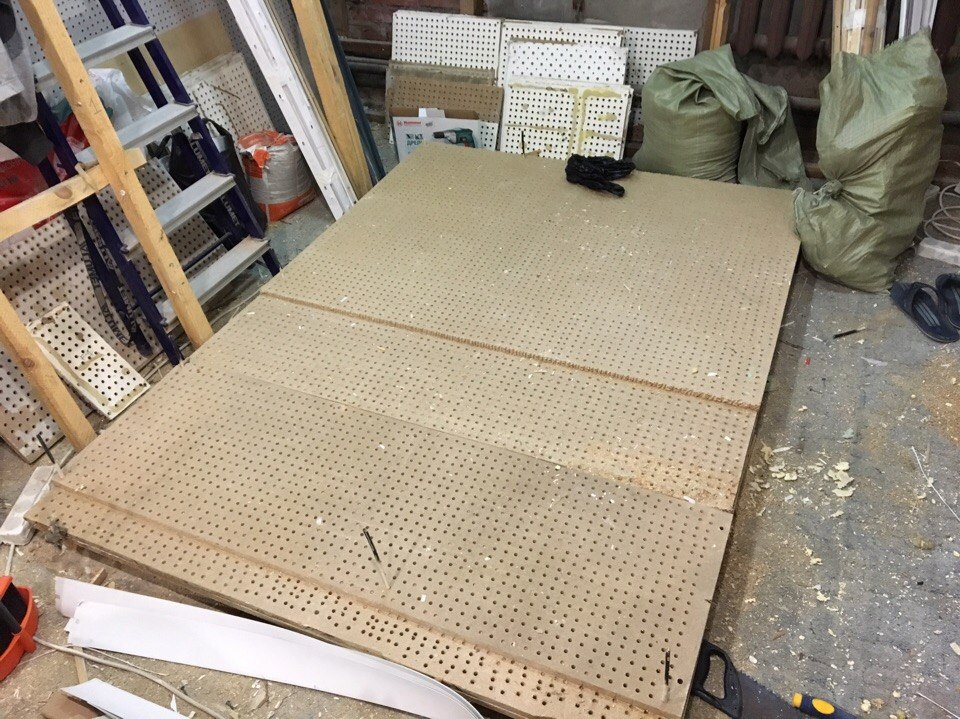

Также решено было перфорировать все плиты QSB. Степень перфорации взял со стеновых панелей, и как через трафарет произвел перфорацию. Затем все ставил на свои места.

Вот что получилось.
1.jpg 2.jpg 6.jpg 7.jpg 8.jpg 9.jpg 10.jpg 12.jpg 13.jpg 14.jpg

  • Like
Реакции: fractala

1ndigo

Active Member
28 Янв 2009
101
37
28

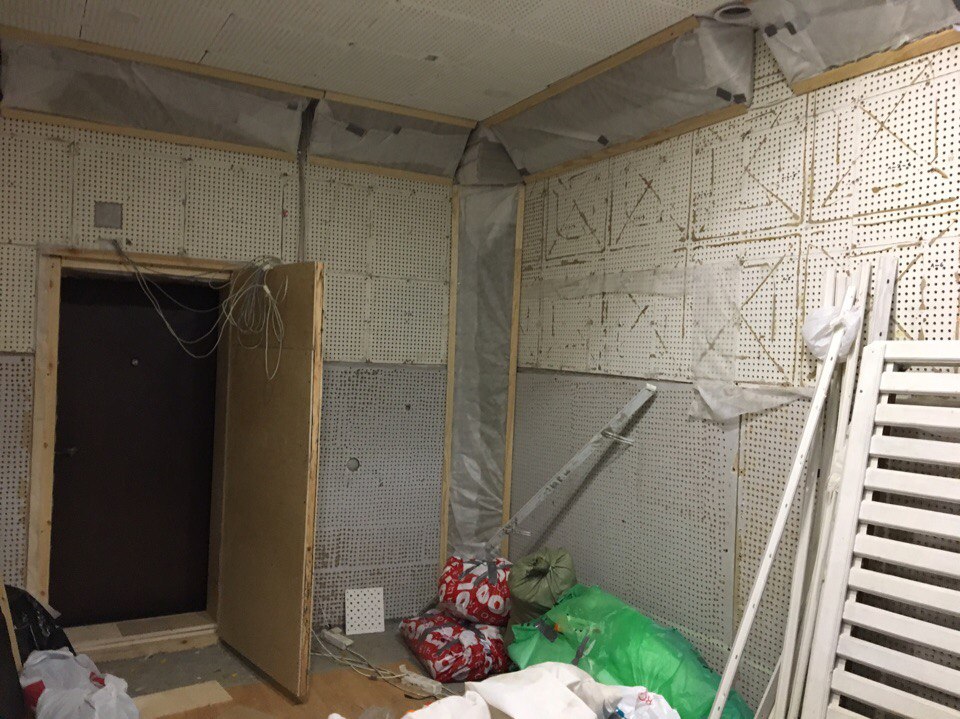

Все установил на свои места.
1.jpg 2.jpg 3.jpg 4.jpg 5.jpg

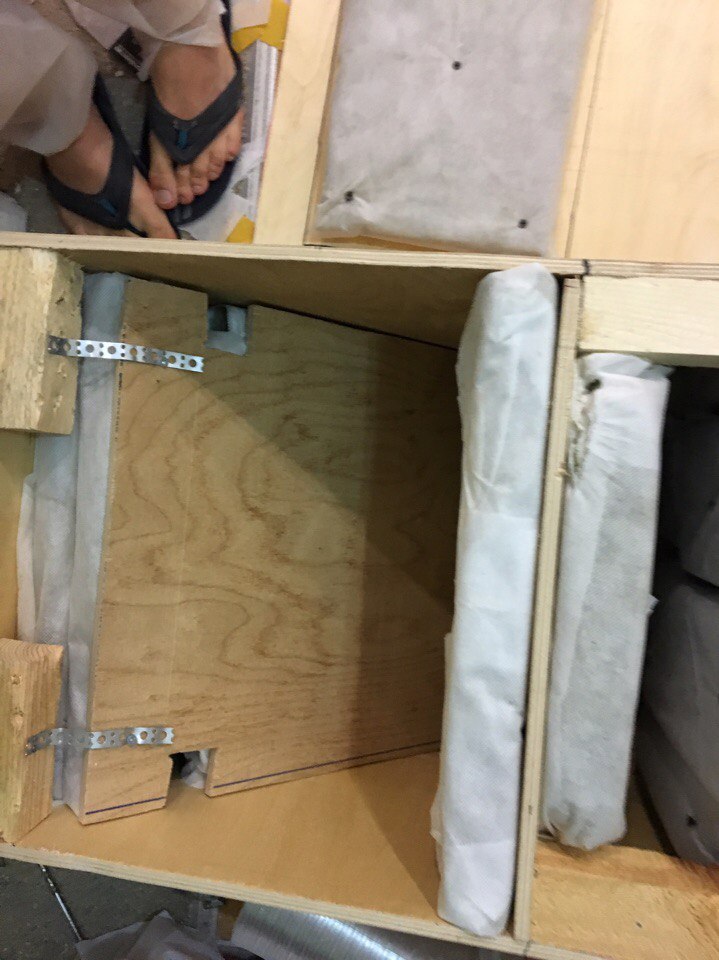

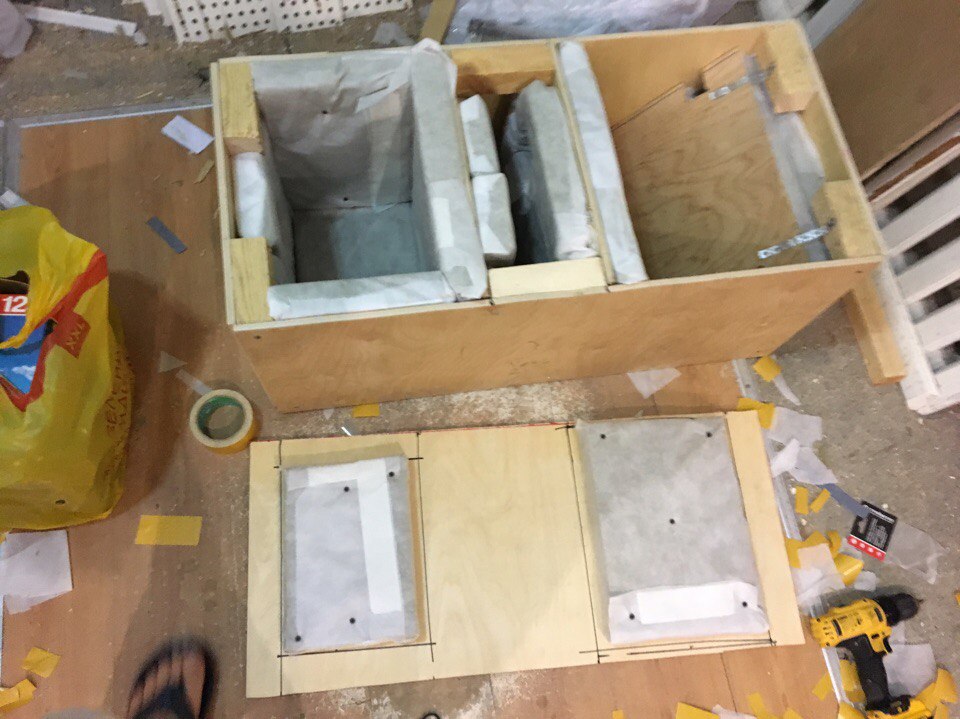

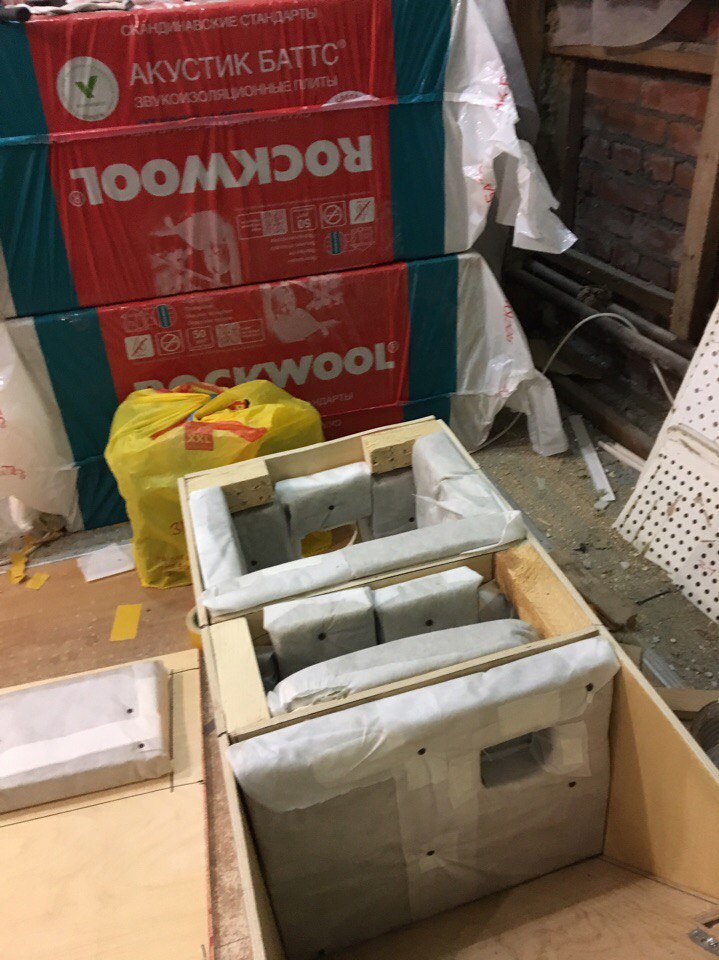

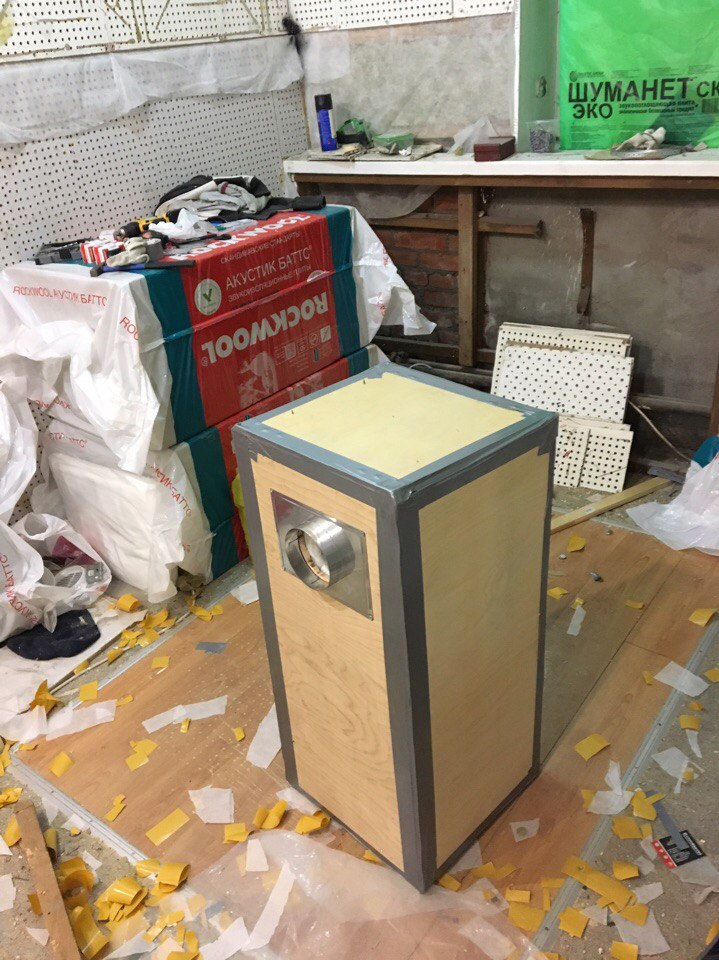

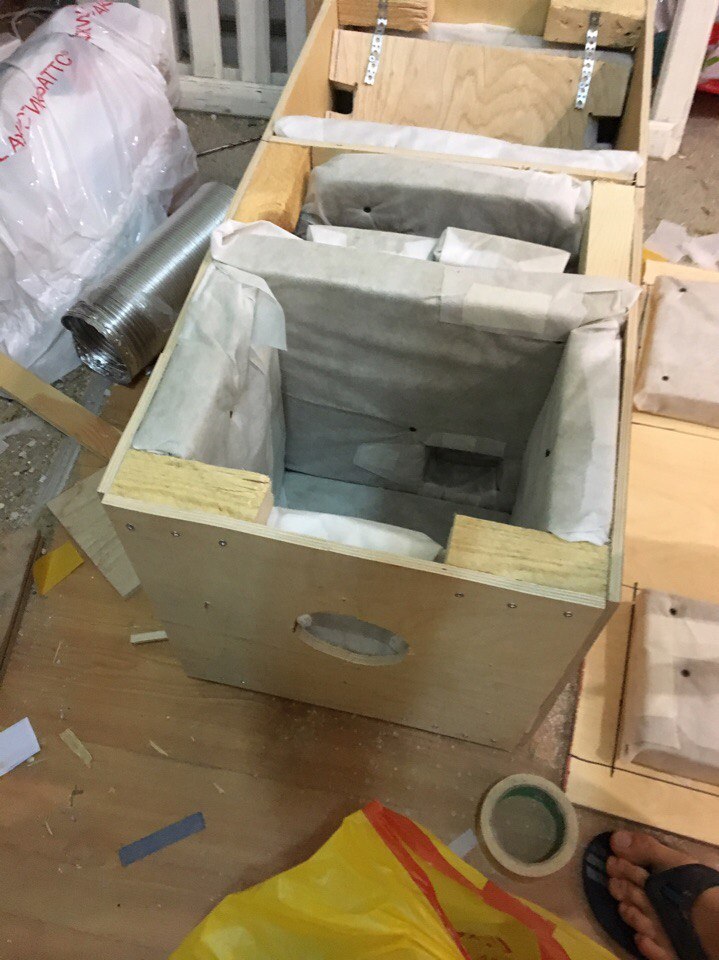

[DOUBLEPOST=1477857814][/DOUBLEPOST]Делаю короб для вытяжной вентиляции, чтобы звук не уходил по трубам.
Схему смотрел где-то на форуме, но перегородки сделал по своему. Система работает лучше чем я думал) Все тянется как надо.
1.jpg 2.jpg 3.jpg 4.jpg 5.jpg

  • Like
Реакции: fractala

1ndigo

Active Member
28 Янв 2009
101
37
28

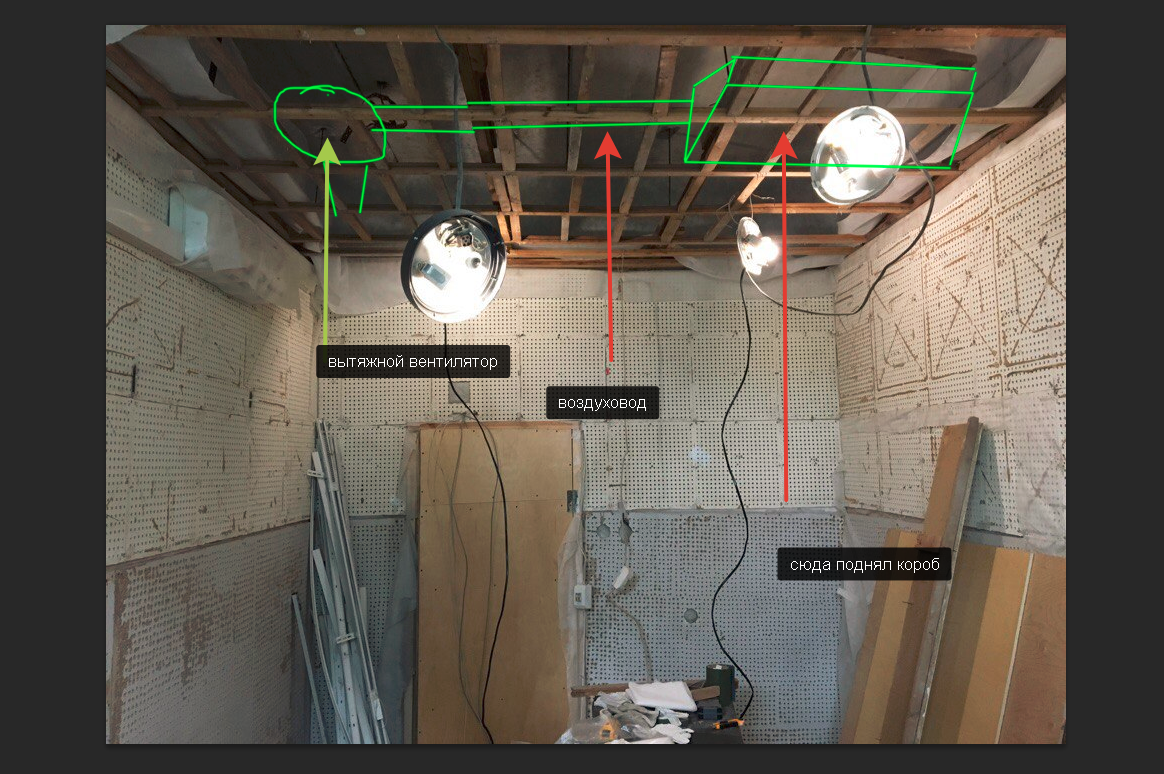

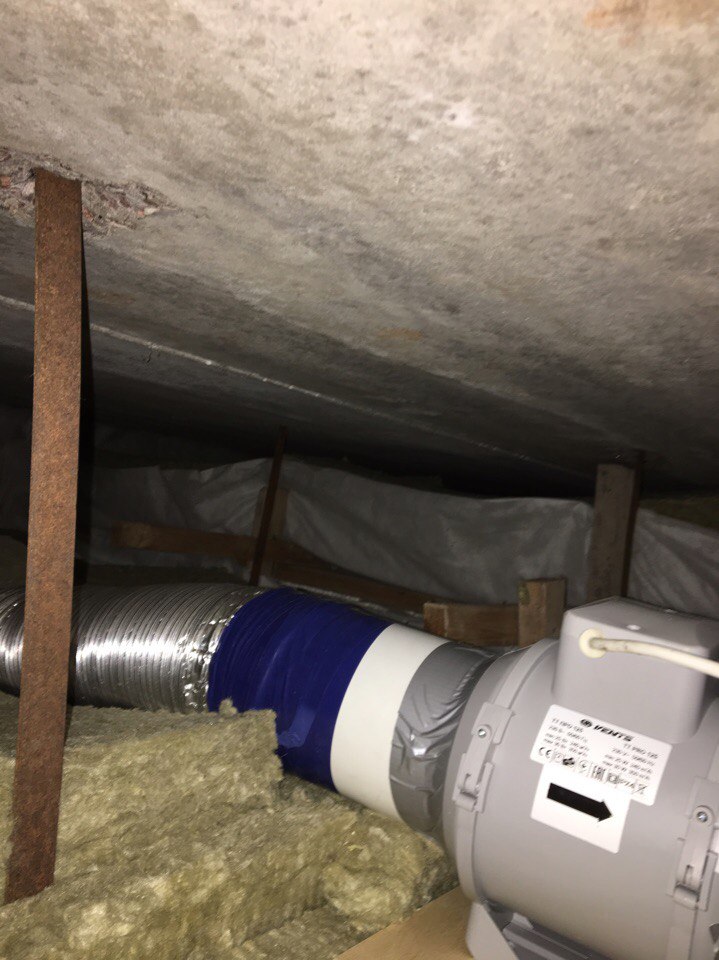

Все это дело поднял на потолок и соединил вытяжку в вентиляционную шахту.6.jpg 7.jpg 8.jpg 2016-10-30_23-05-32.png

  • Like
Реакции: fractala

1ndigo

Active Member
28 Янв 2009
101
37
28

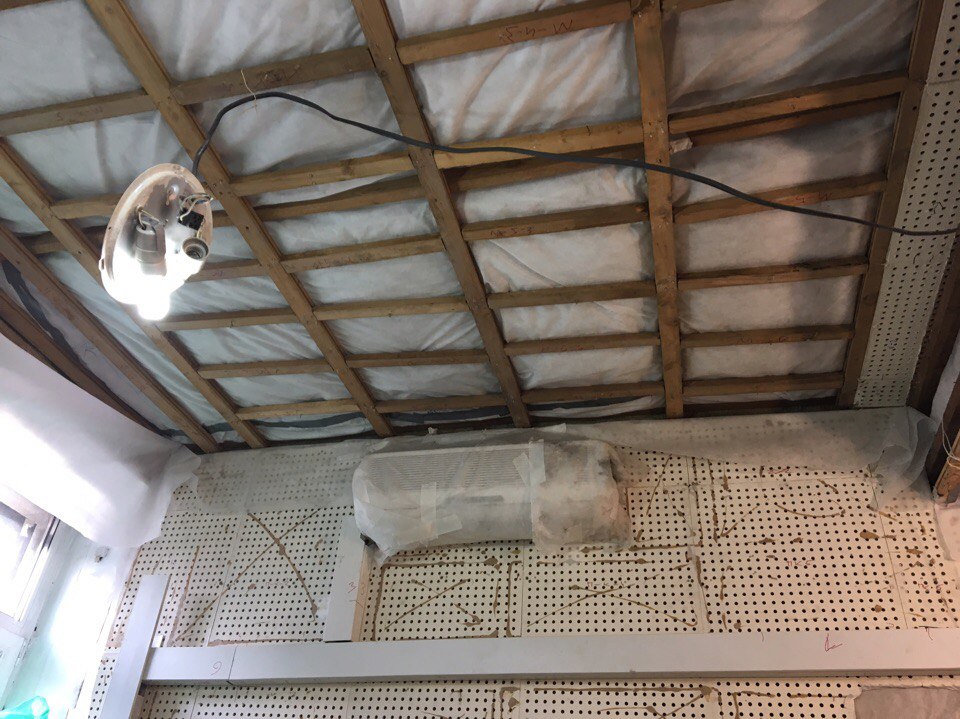

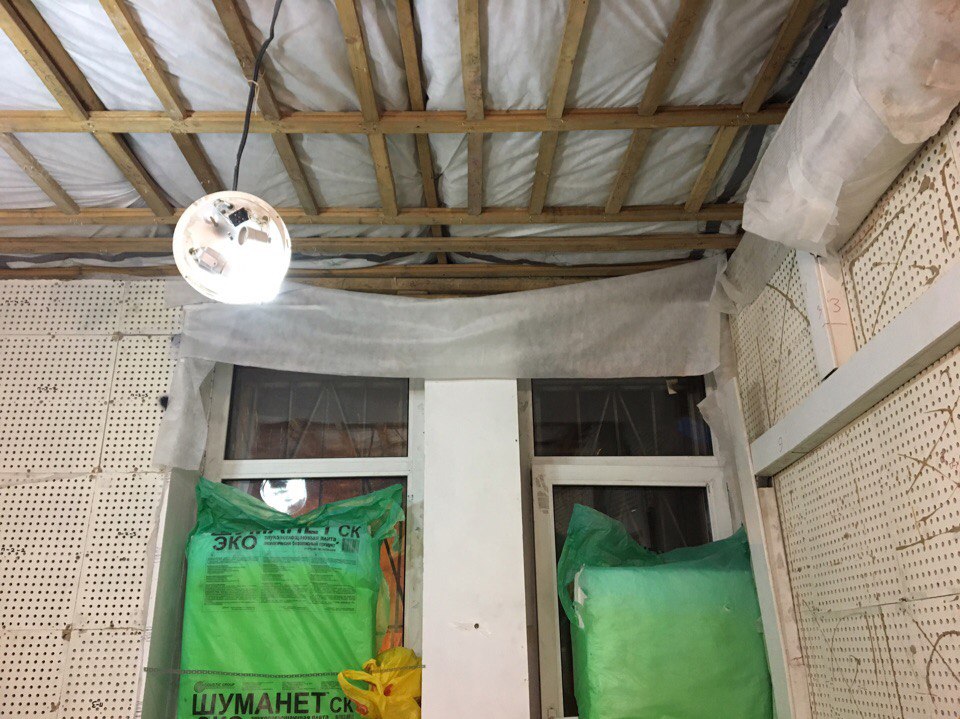

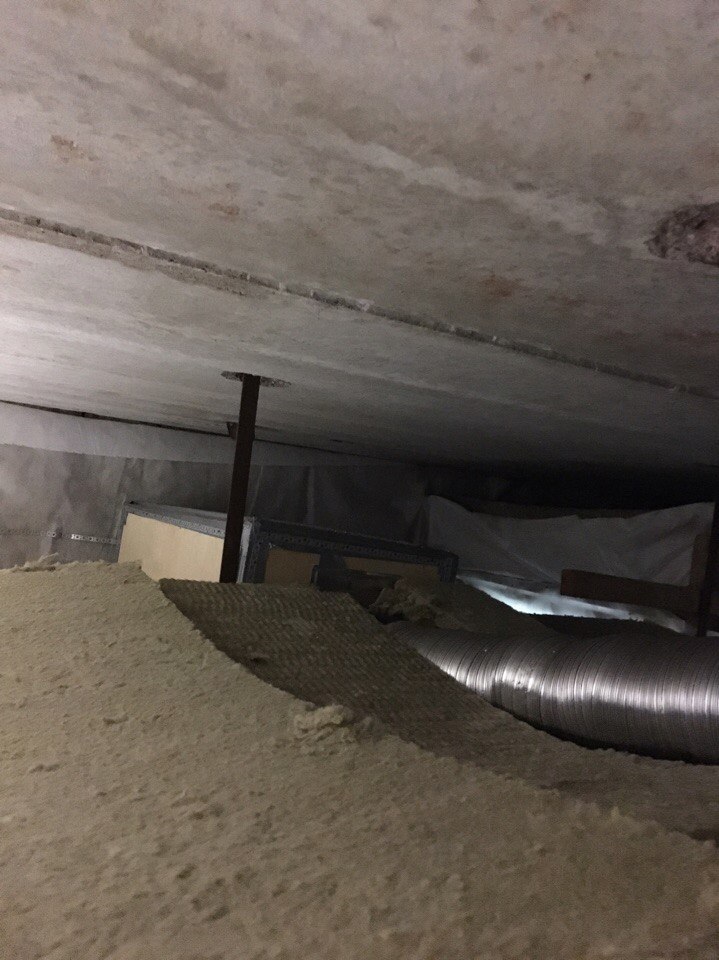

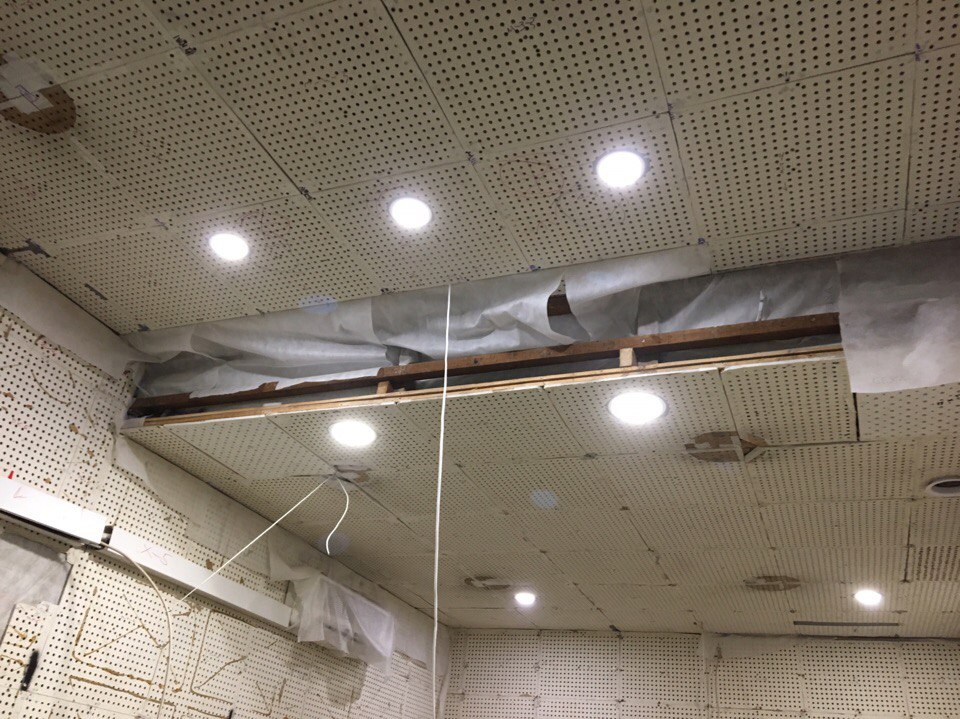

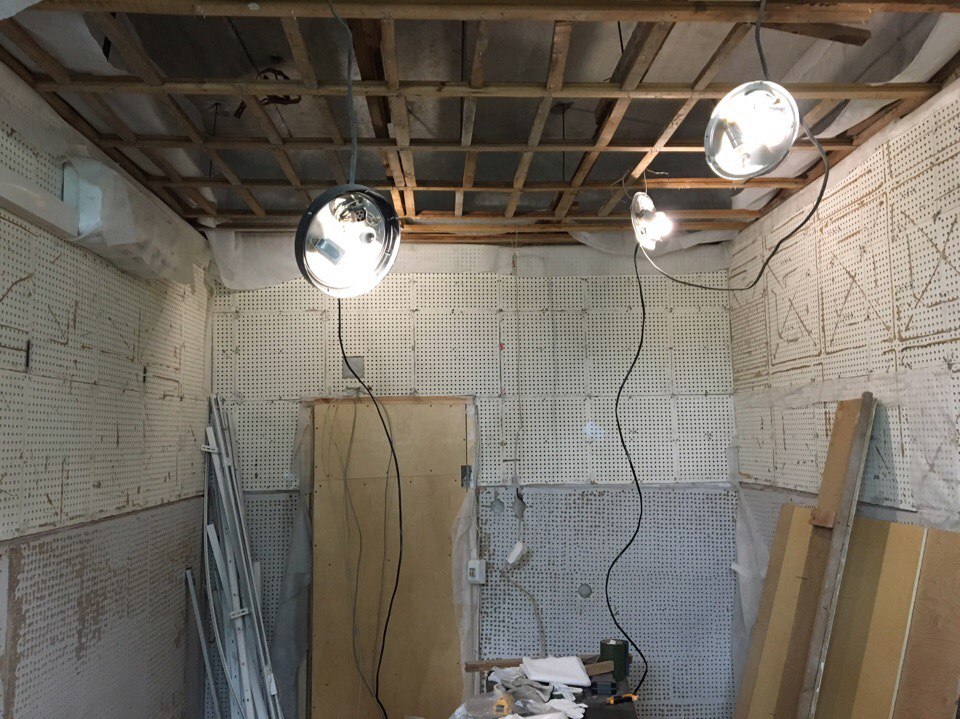

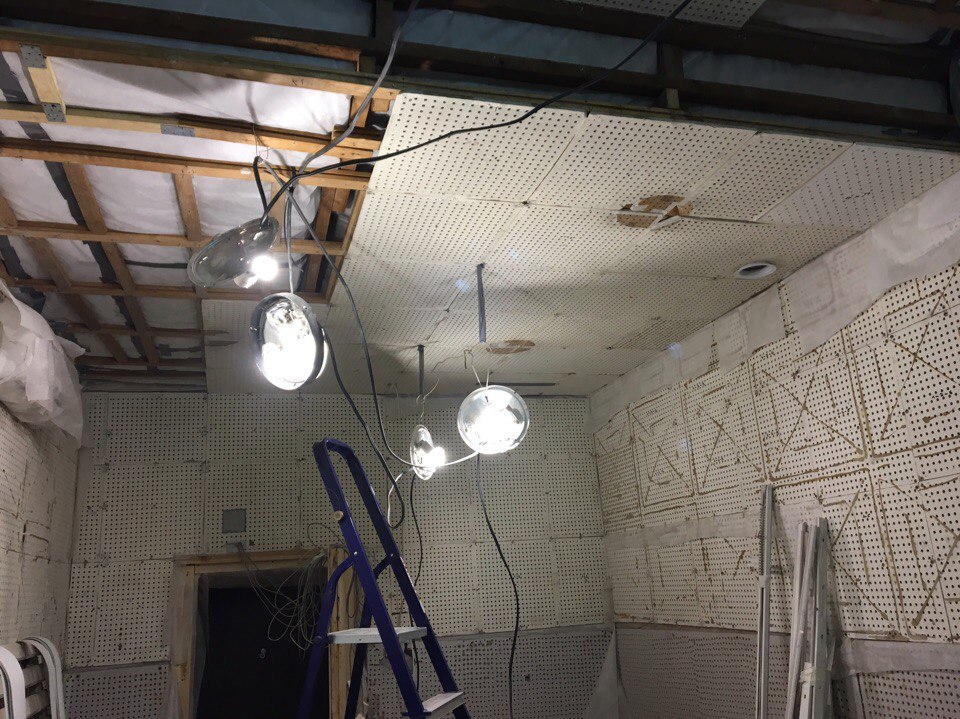

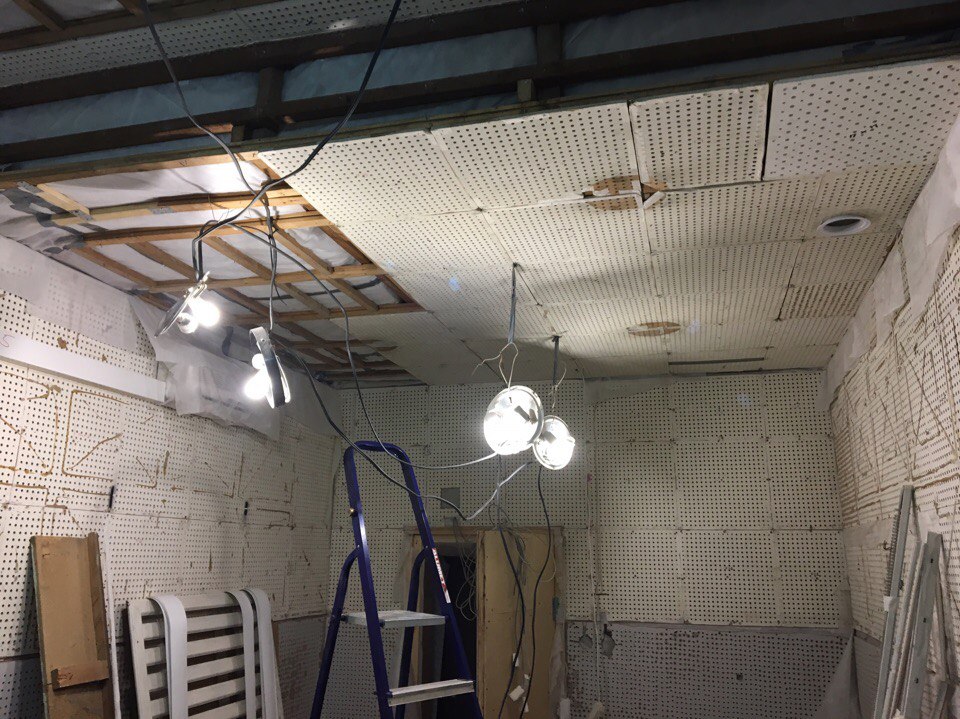

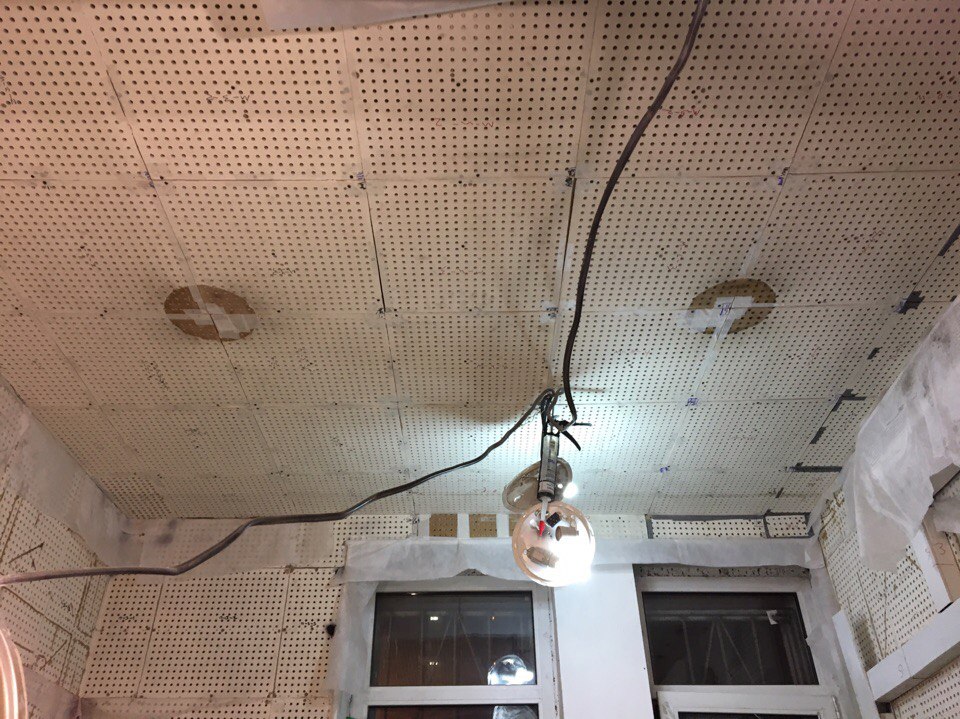

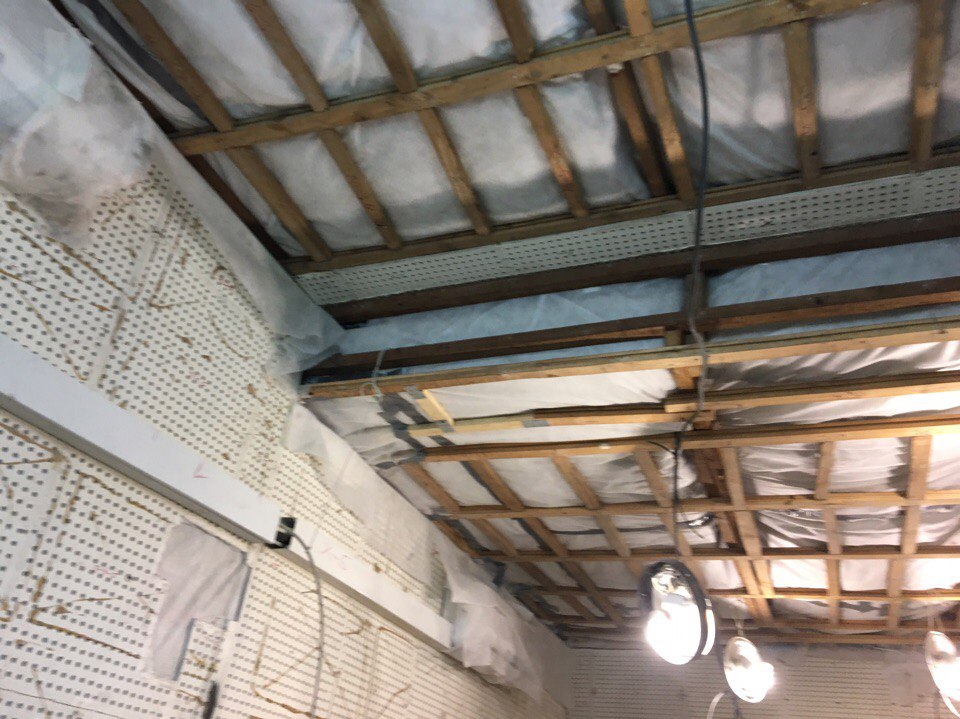

Потолок заложил 20 см аккустических плит РОКВУЛ АККУСТИКС БАТТС. Закрыл двойным слоем спаднбонда и повесил потолочные панели обратно.

_eQPfZzUJgo.jpg 1.jpg 2.jpg 3.jpg 4.jpg 5.jpg 6.jpg 9xNA2ABUm_c.jpg Pt6veJR1Qfo.jpg vL9deoQsxHw.jpg

  • Like
Реакции: fractala

1ndigo

Active Member
28 Янв 2009
101
37
28
В принципе, основная и сложная часть сделана. Ничего и никого не слышно)
Теперь надо навести красоты, затянуть мебель и заниматься аккустической обработкой и замерами, но есть вопрос к вам:

1) Что лучше класть на пол - линолеум или ламинат?

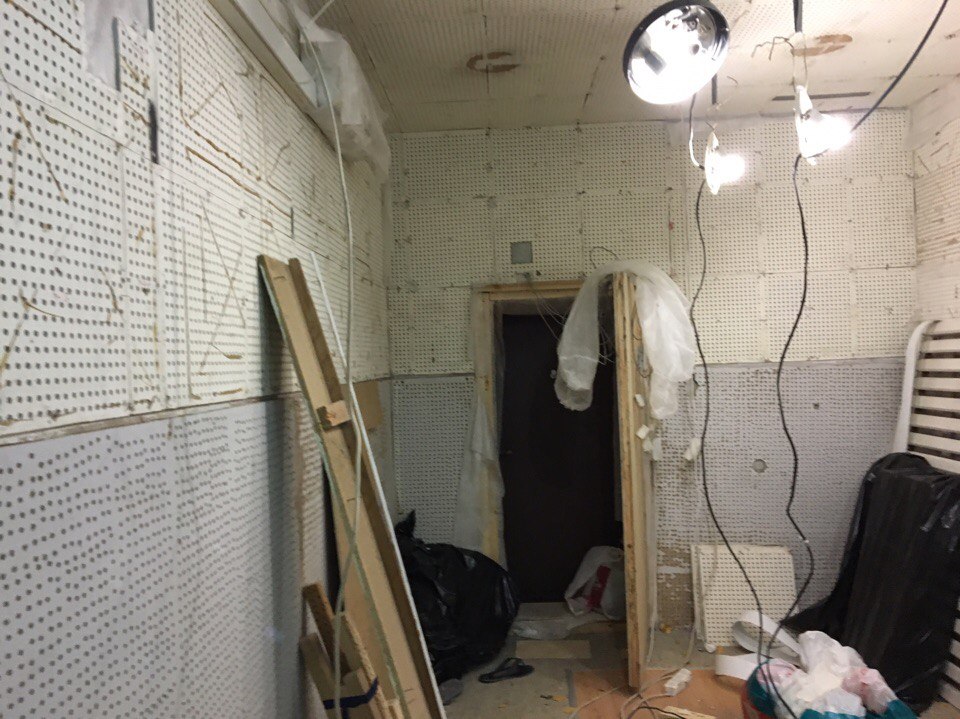

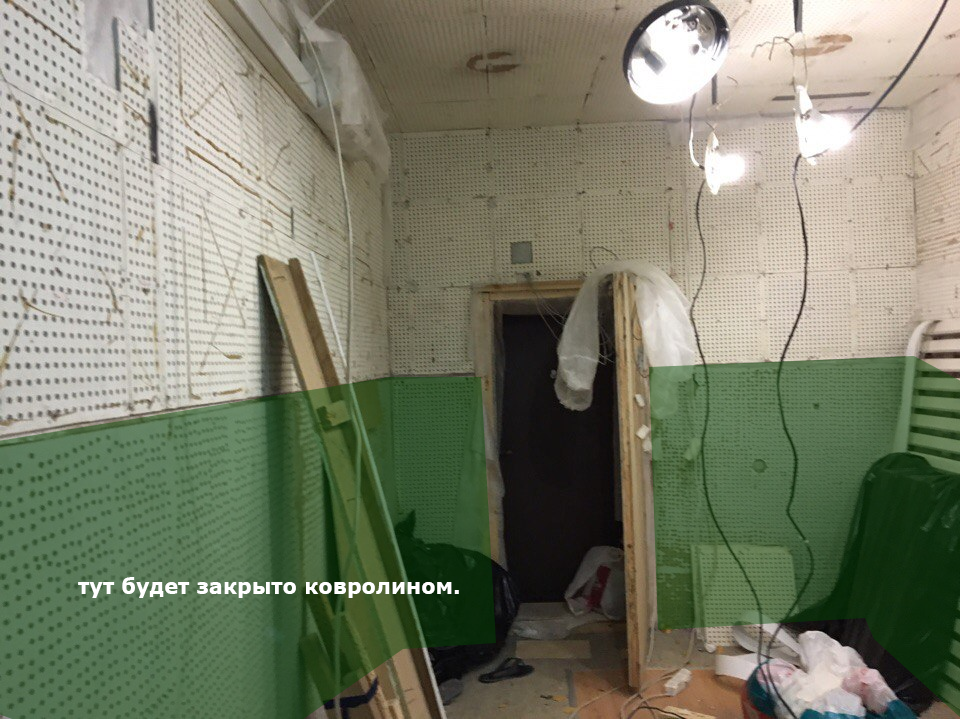

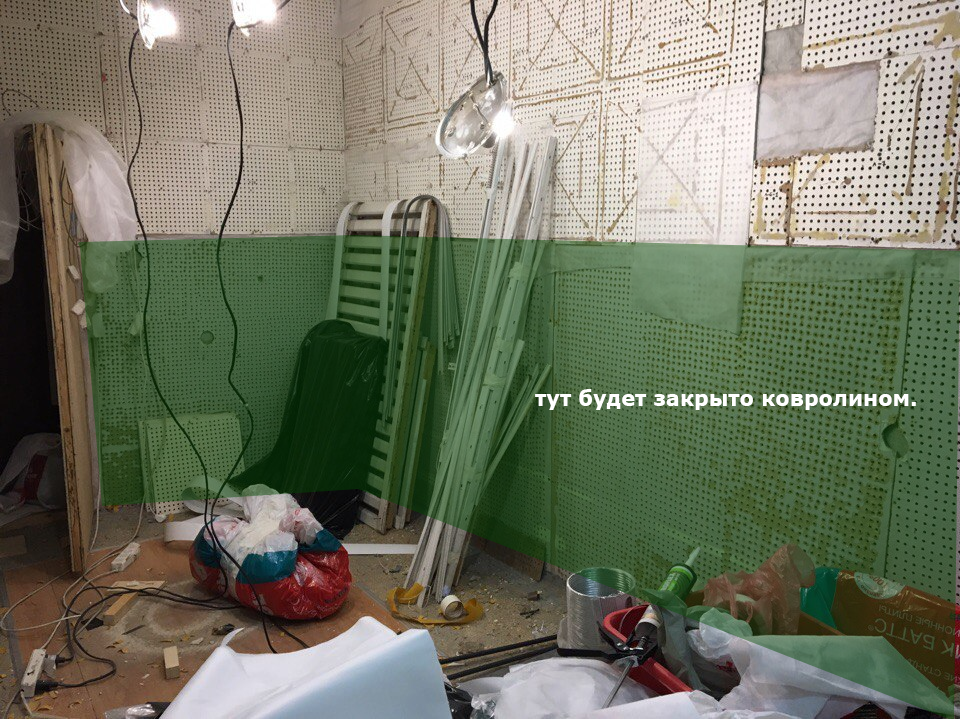

Стены по периметру в половину закрою ковролином, вторую половину пока не знаю, может какую ткань натяну.

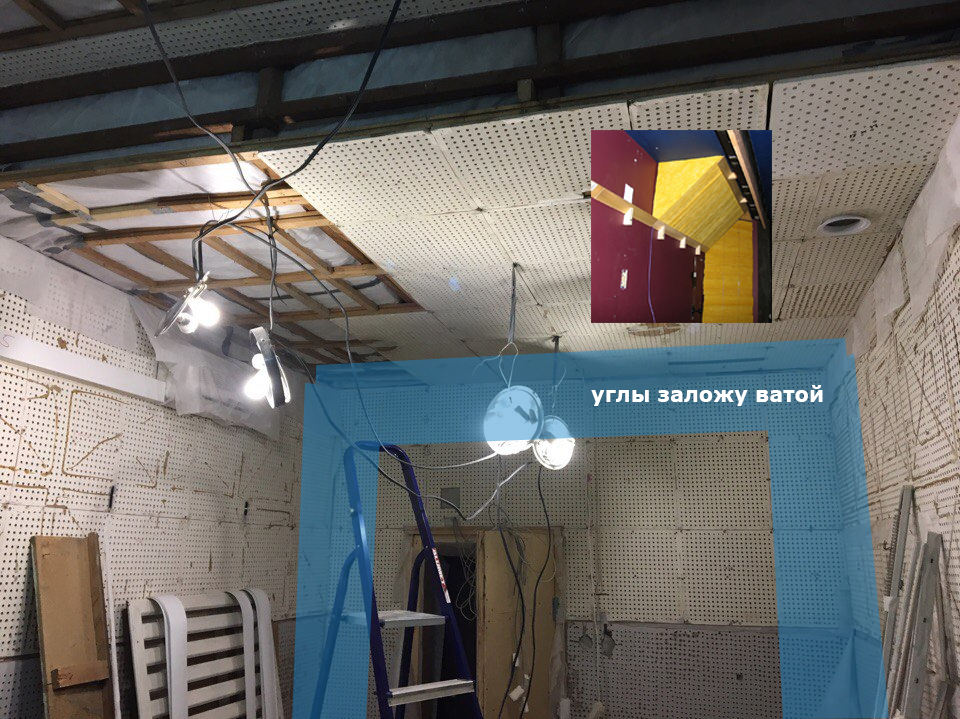

Также, планирую где дверь заложить углы (для низких частот), Ну и наверное углы потолок+стена тоже по периметру заложу.

1.png 2.png 3.png

  • Like
Реакции: fractala

1ndigo

Active Member
28 Янв 2009
101
37
28

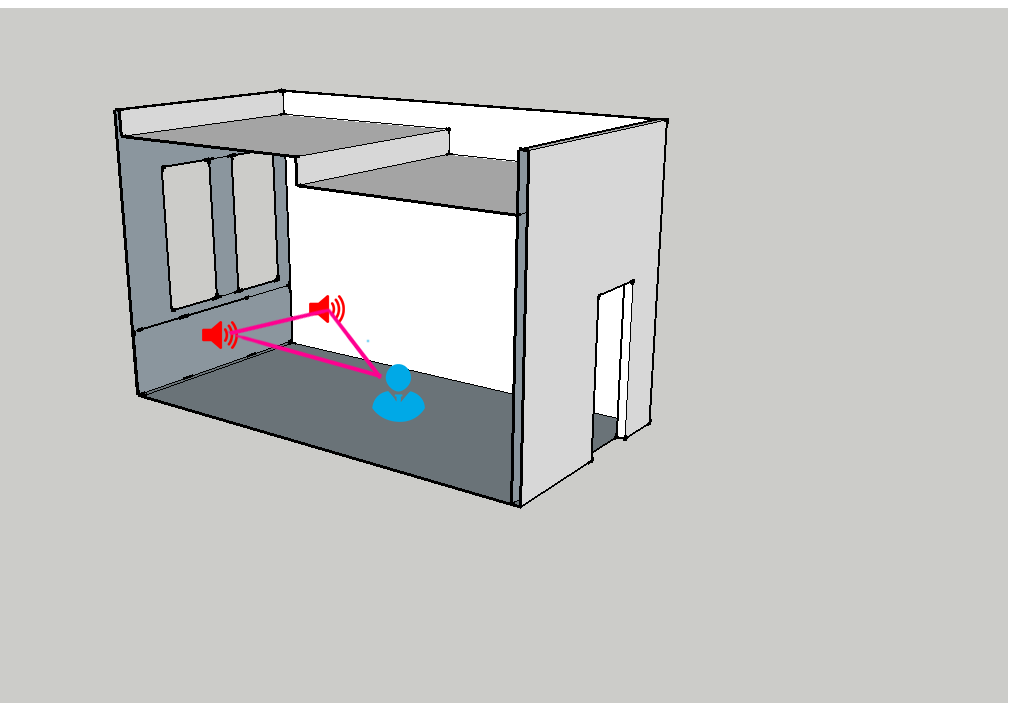

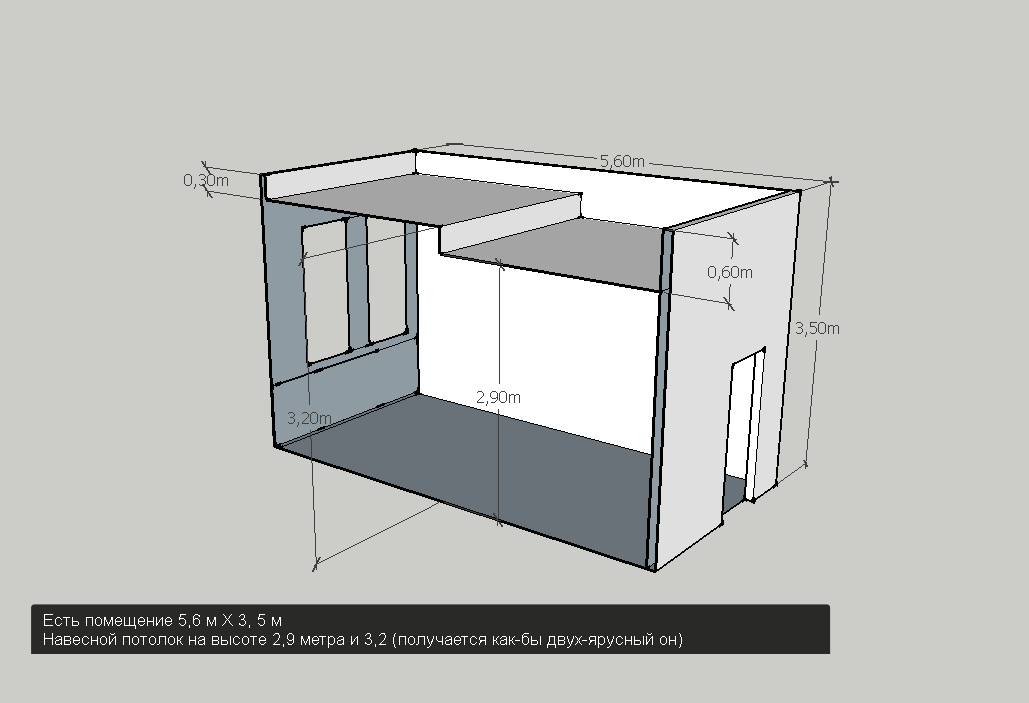

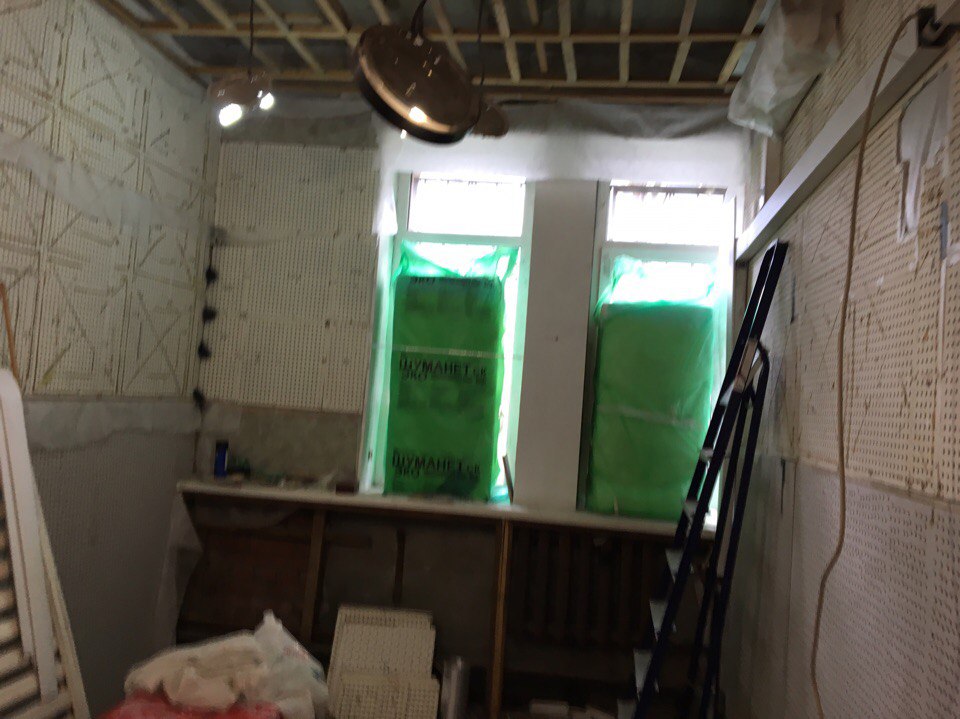

Размеры помещения: Длина- 5,9; Высота 3,5; Ширина 3,1

Мониторы у меня будут расположены вдоль короткой стены (где окно). Фазоинвертор спереди. Но я думаю к моменту завершения стройки или куплю САБ или другие мониторы, чувствую на моих низ пропадет после доделки ловушек) .
1.png Untitled-3.png

Как видно, в студии два окна - одно я заложу полностью, на второе сделаю съемную панель, котора четко будет вставать в окно и закрывать его. Также будет на 1 окно деревянные жалюзи. так что все с окнами будет ок.

  • Like
Реакции: fractala

1ndigo

Active Member
28 Янв 2009
101
37
28

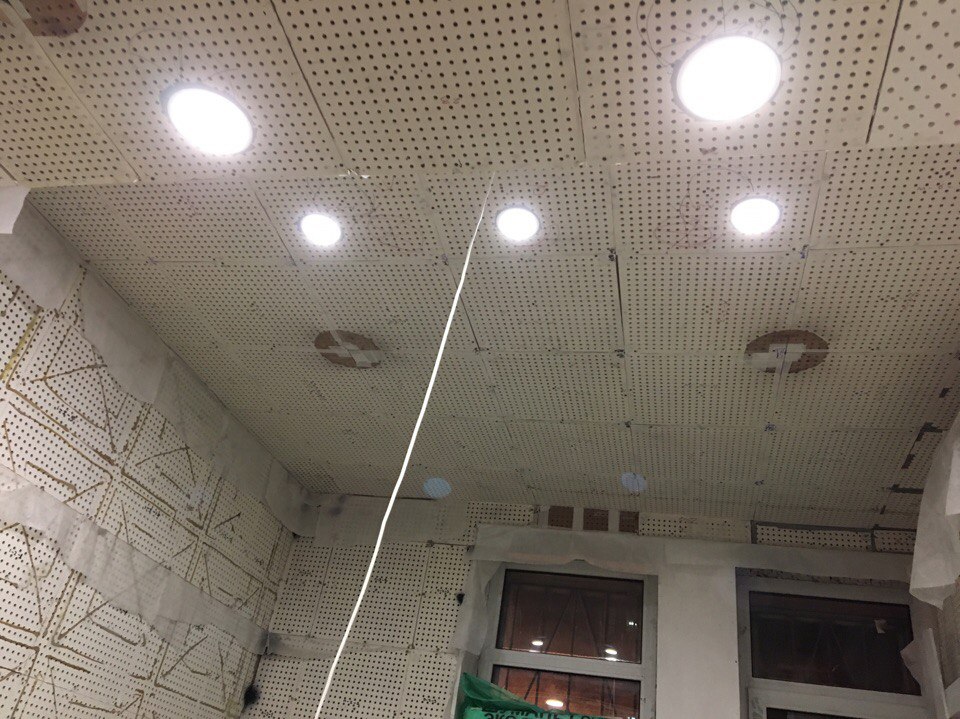

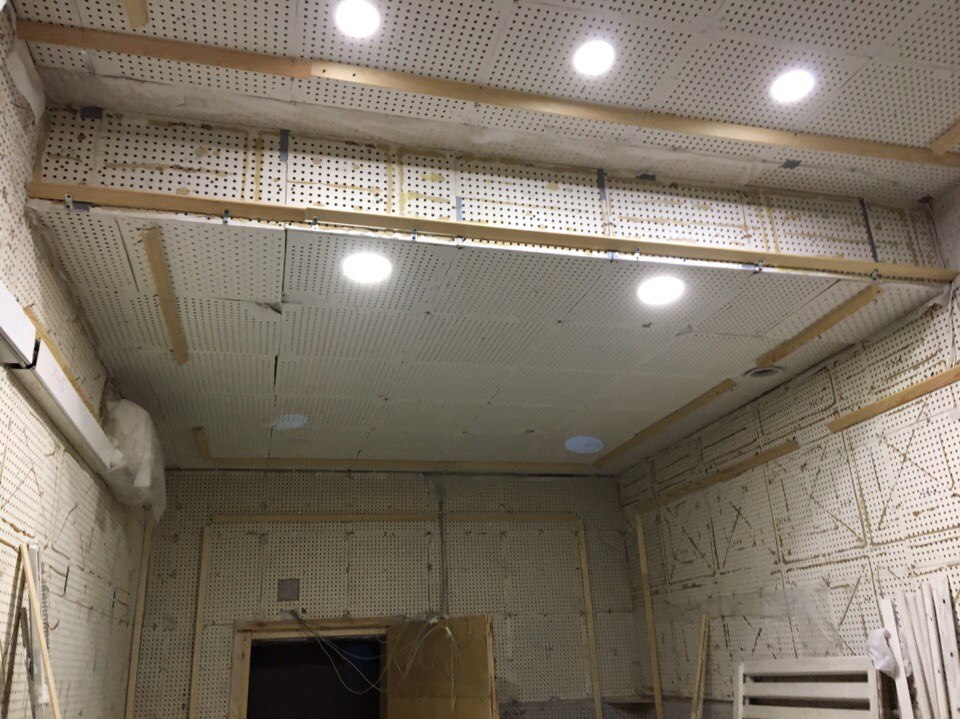

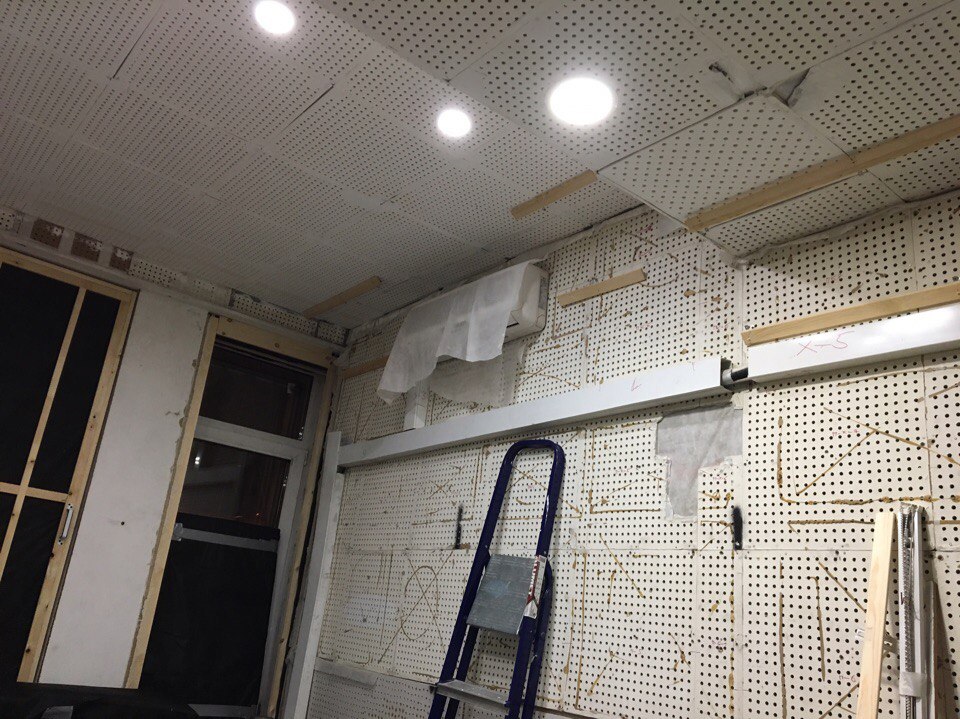

Сегодня установил потолочные LED светильники. На все на них пущу разные включатели, чтобы можно было по рядам их Вкл и Выкл. На днях начну закладывать углы, по ходу дела будут выкладывать сюда результаты.
3LSQfj0I3m8.jpg 9tGMLNOZoxg.jpg aS7W9mG6iF4.jpg

Первый ряд немного накосячил, правый светильник нужно было левее ставить, ну ладно) В целом, над рабочим столом света будет достаточно.


1ndigo

Active Member
28 Янв 2009
101
37
28
Всем привет!
К концу года я закончил стройку, но из-за нехватки времени не выкладывал фото.

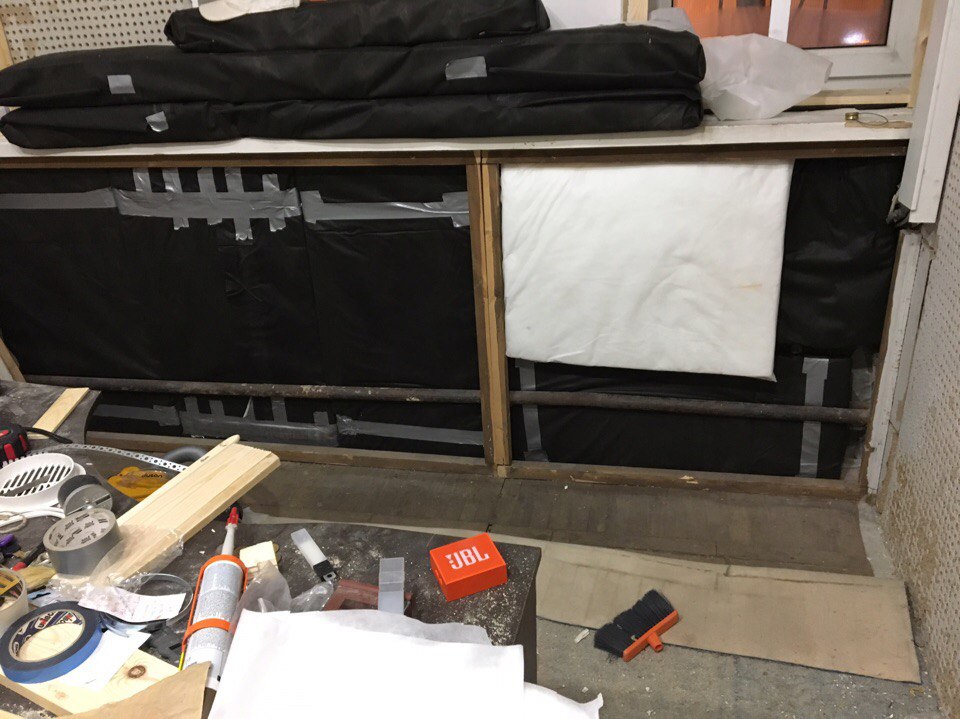

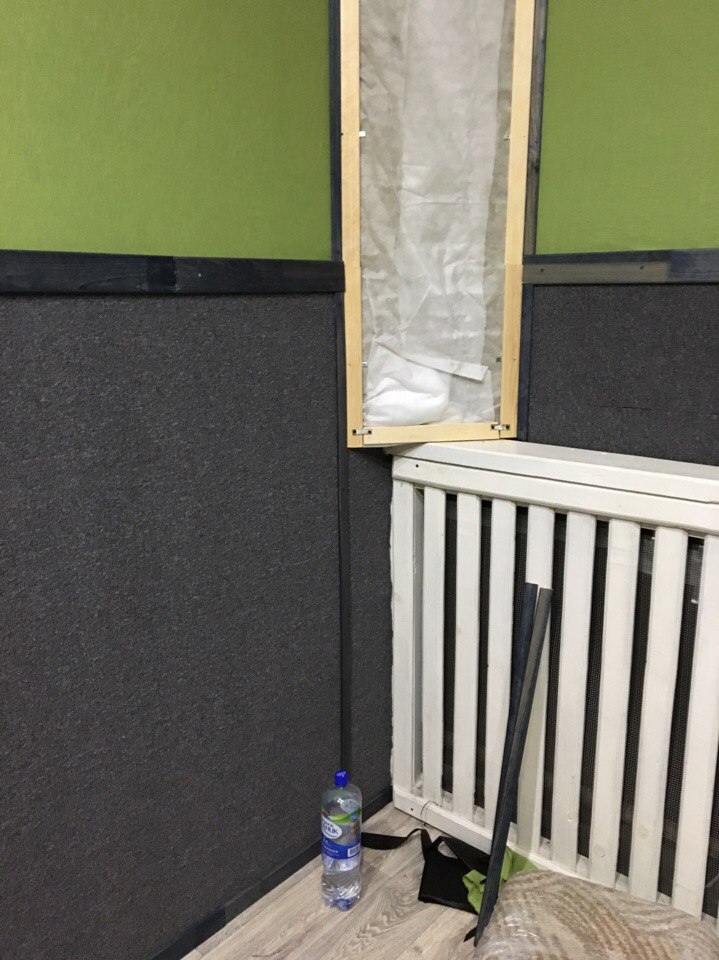

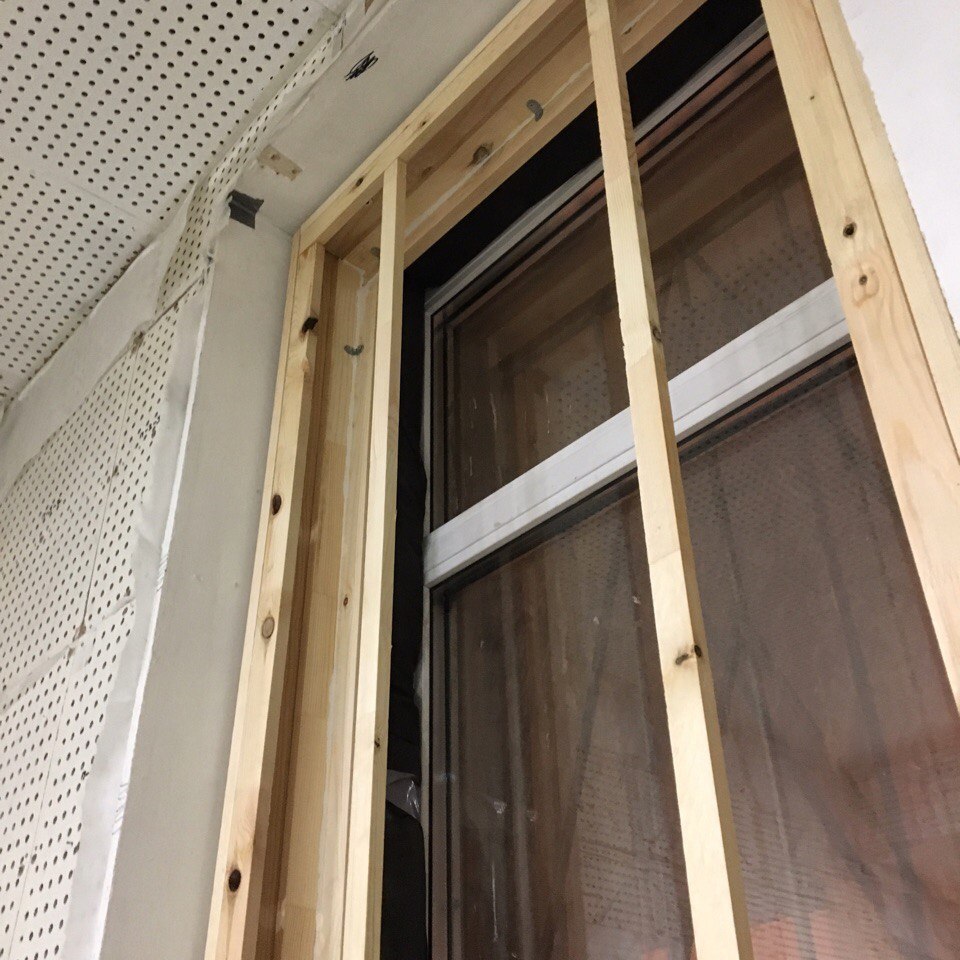

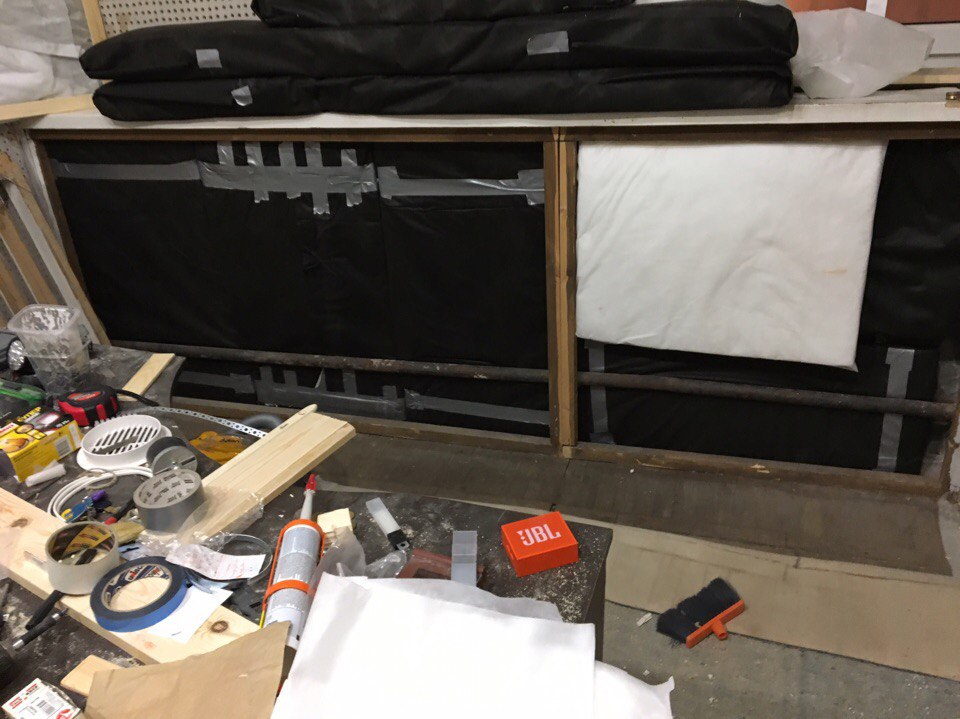

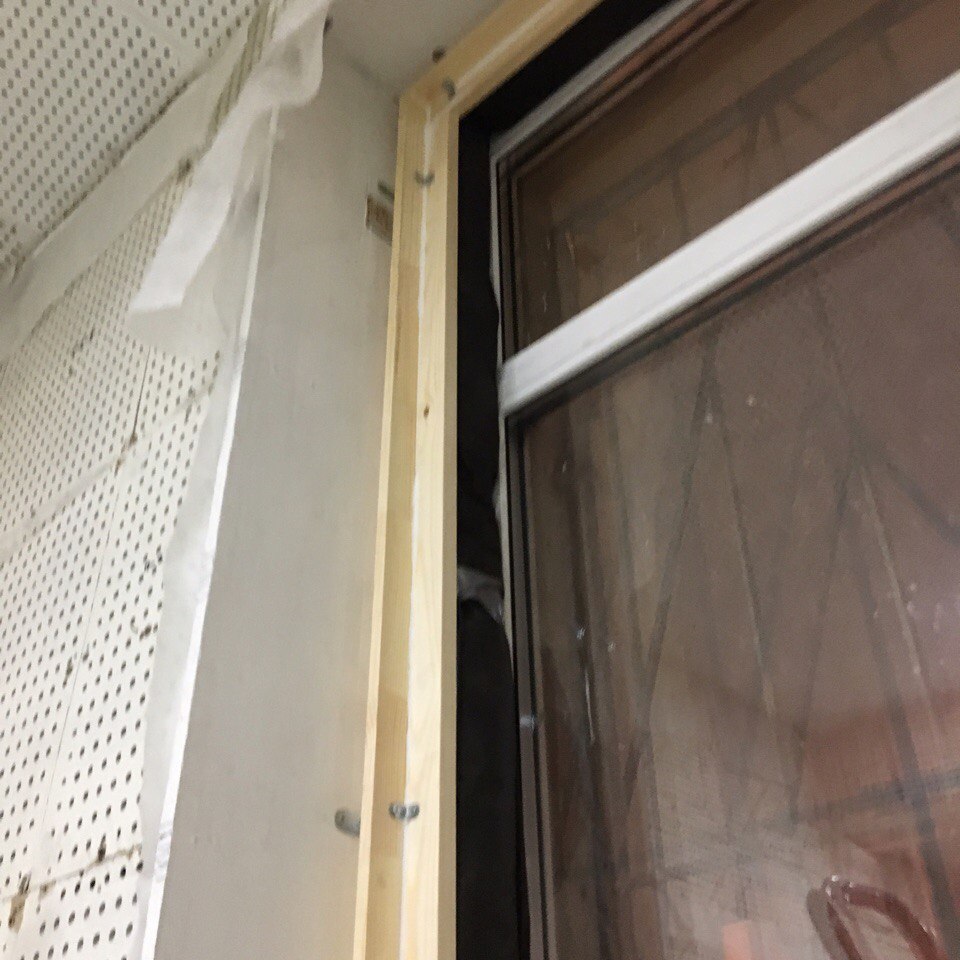

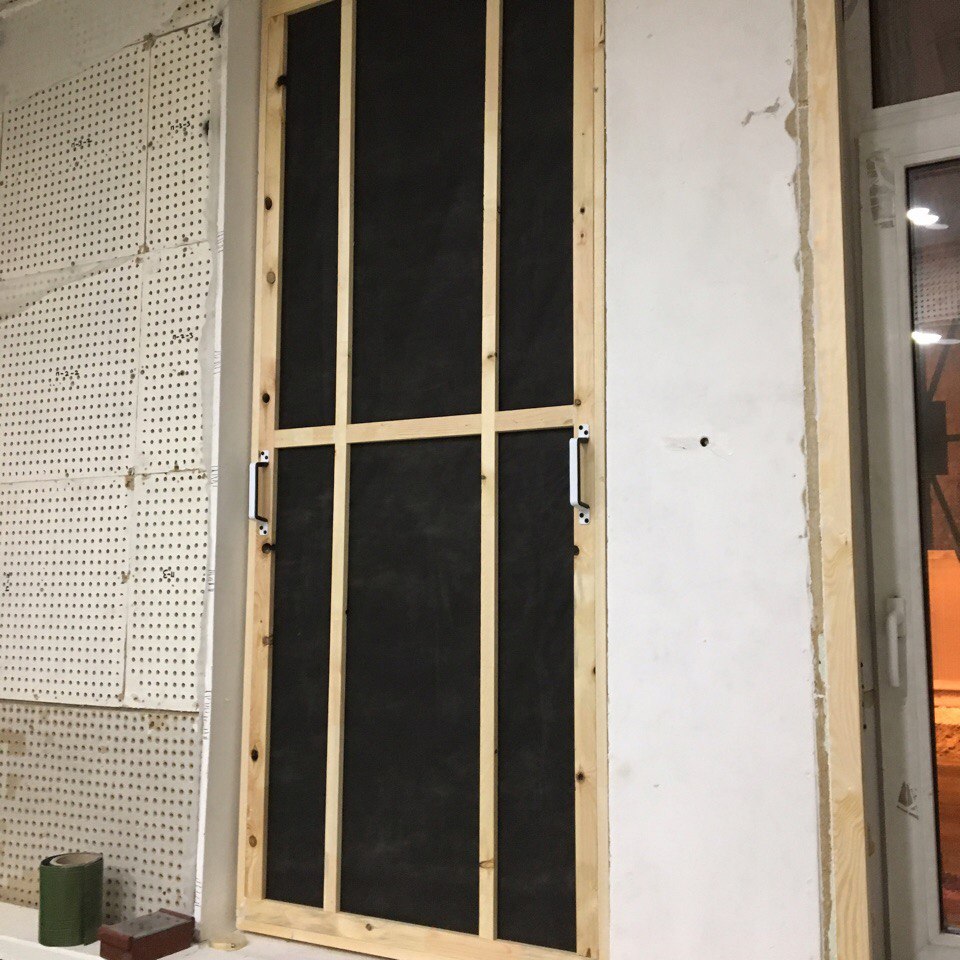

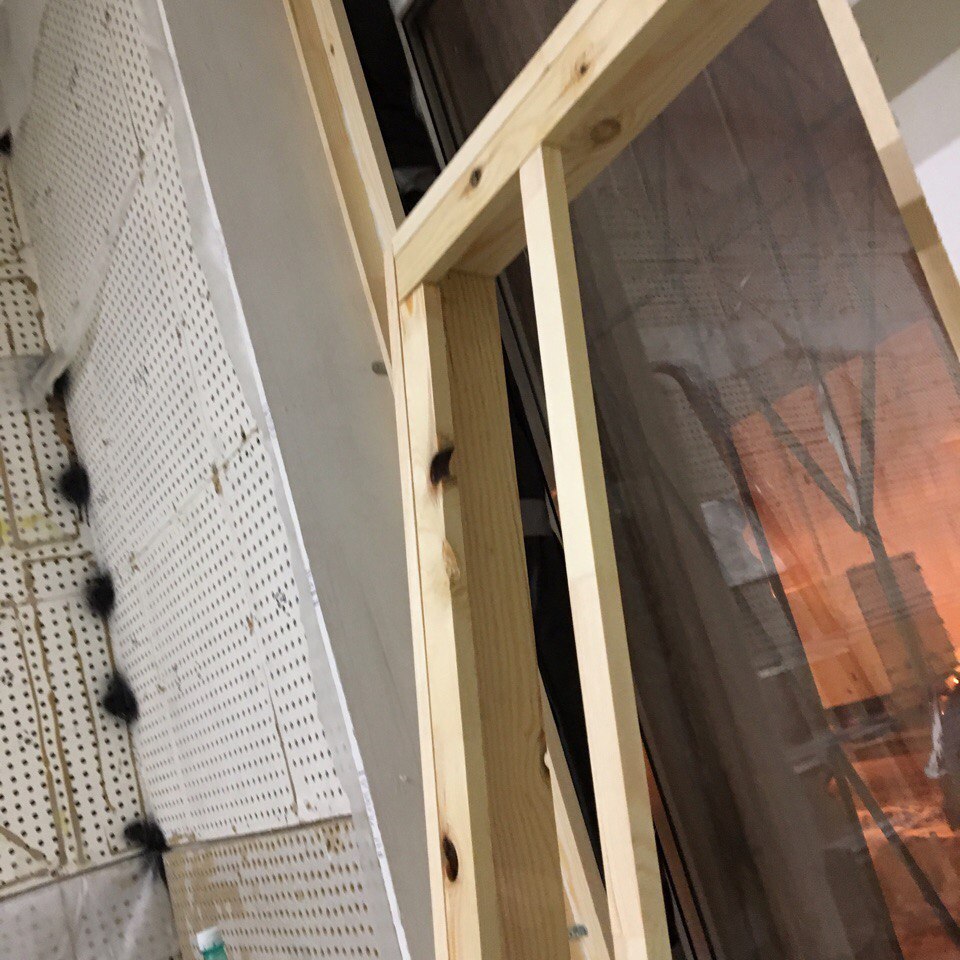

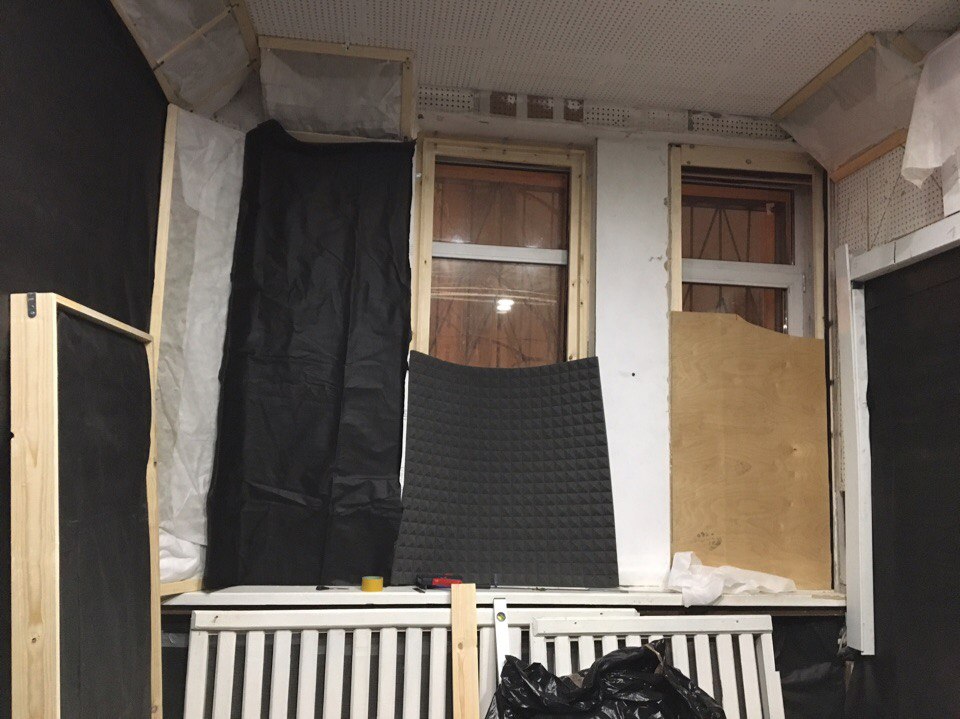

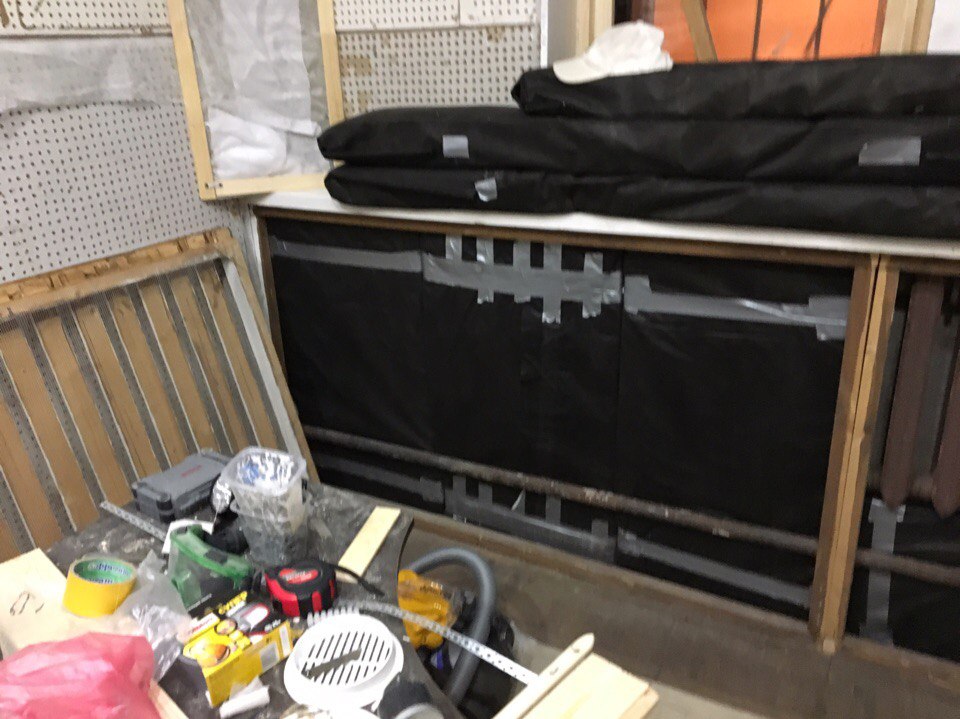

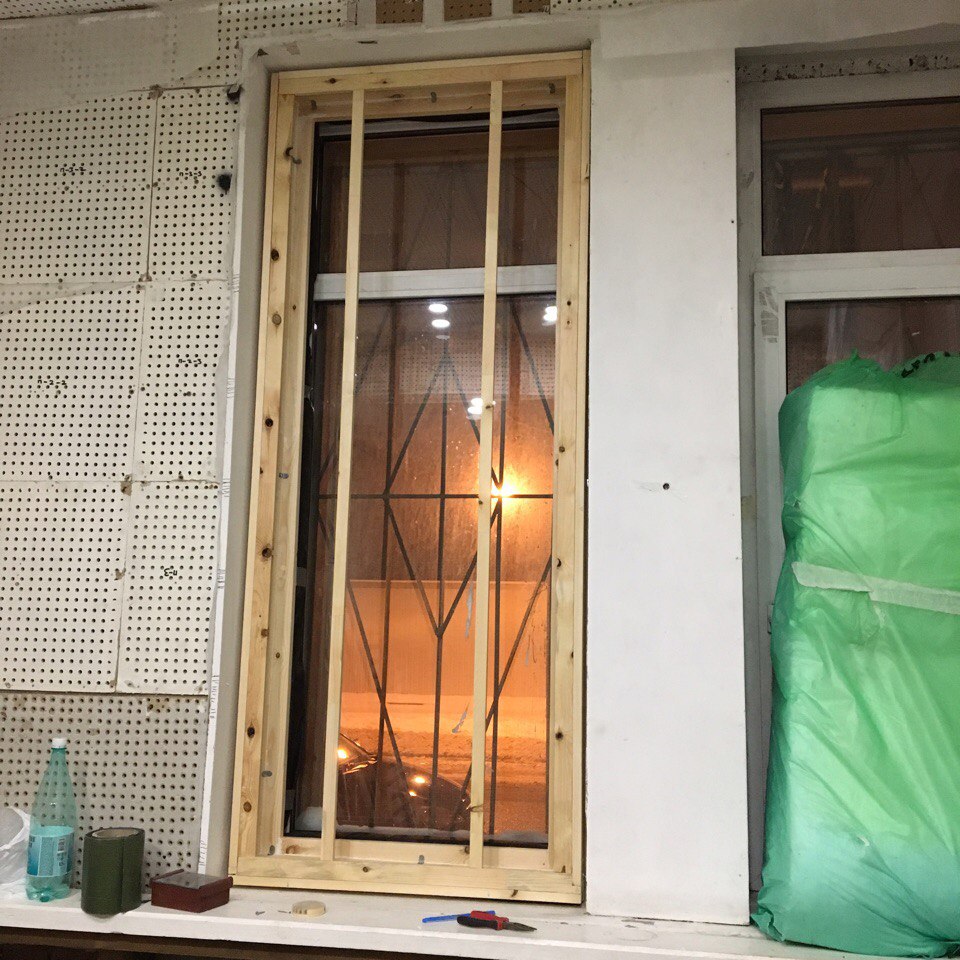

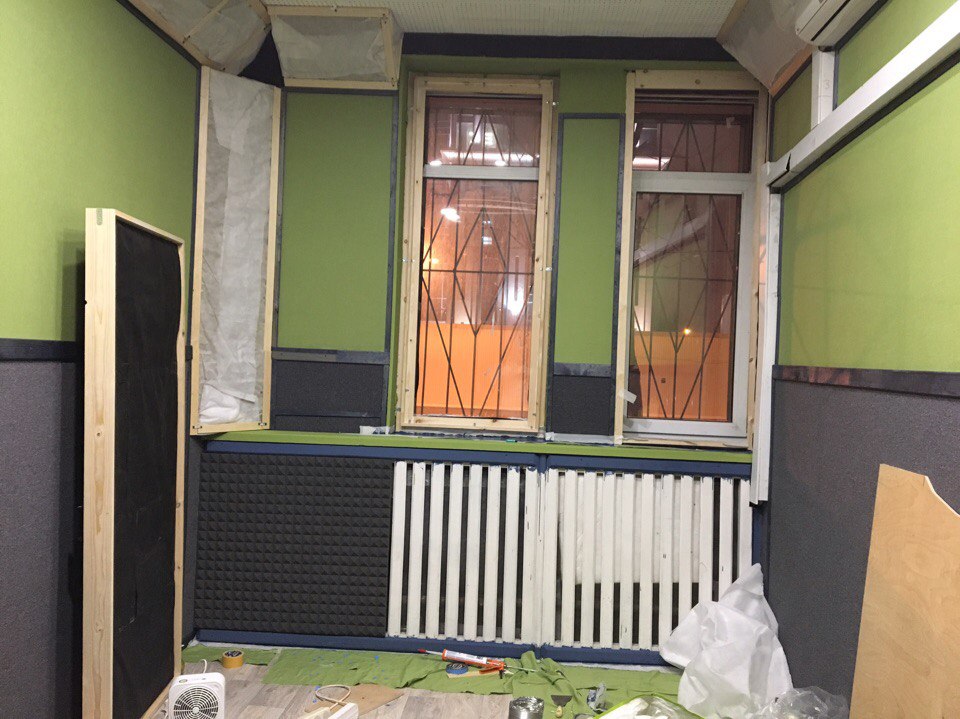

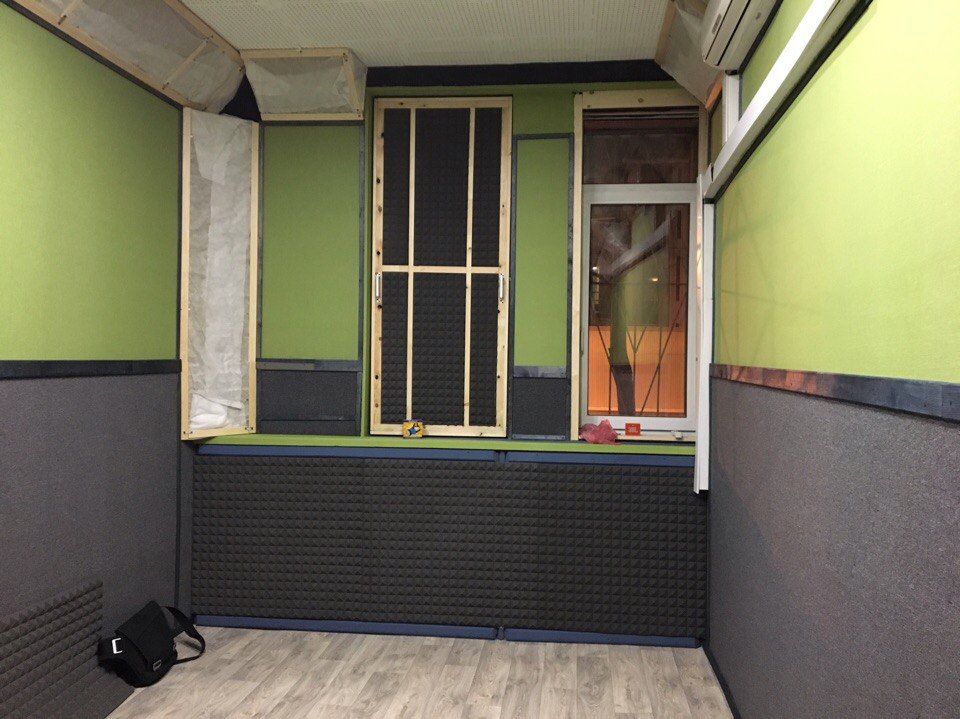

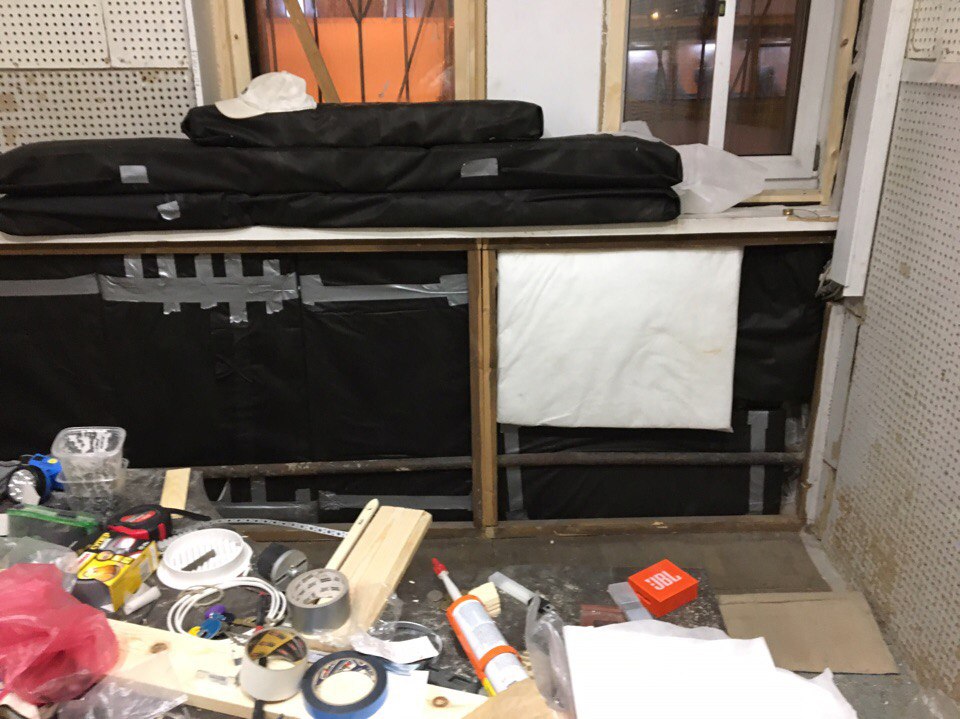

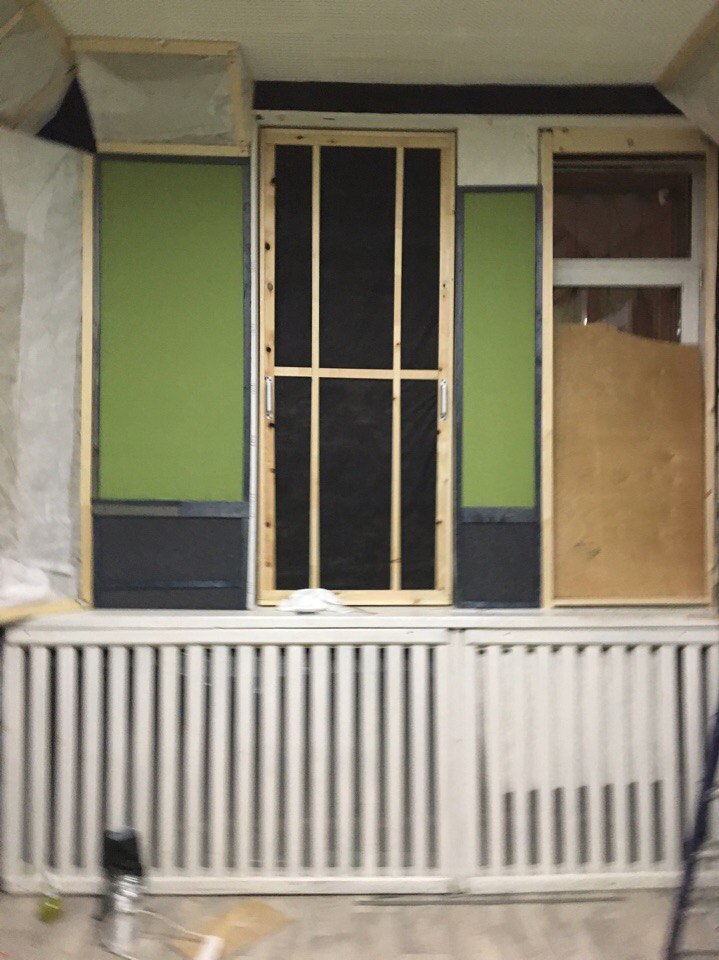

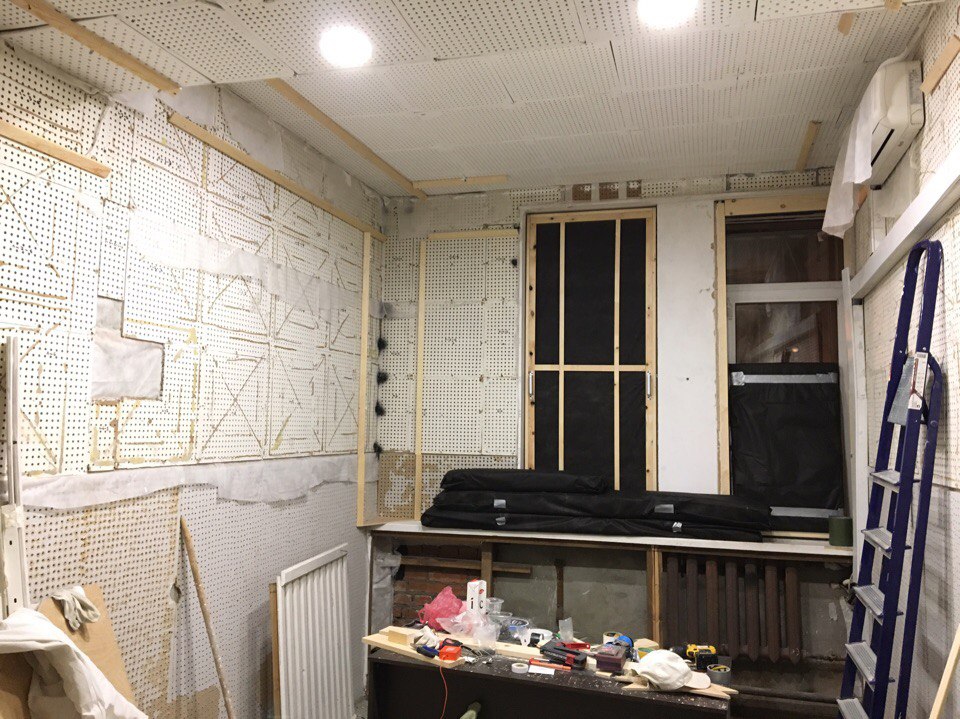

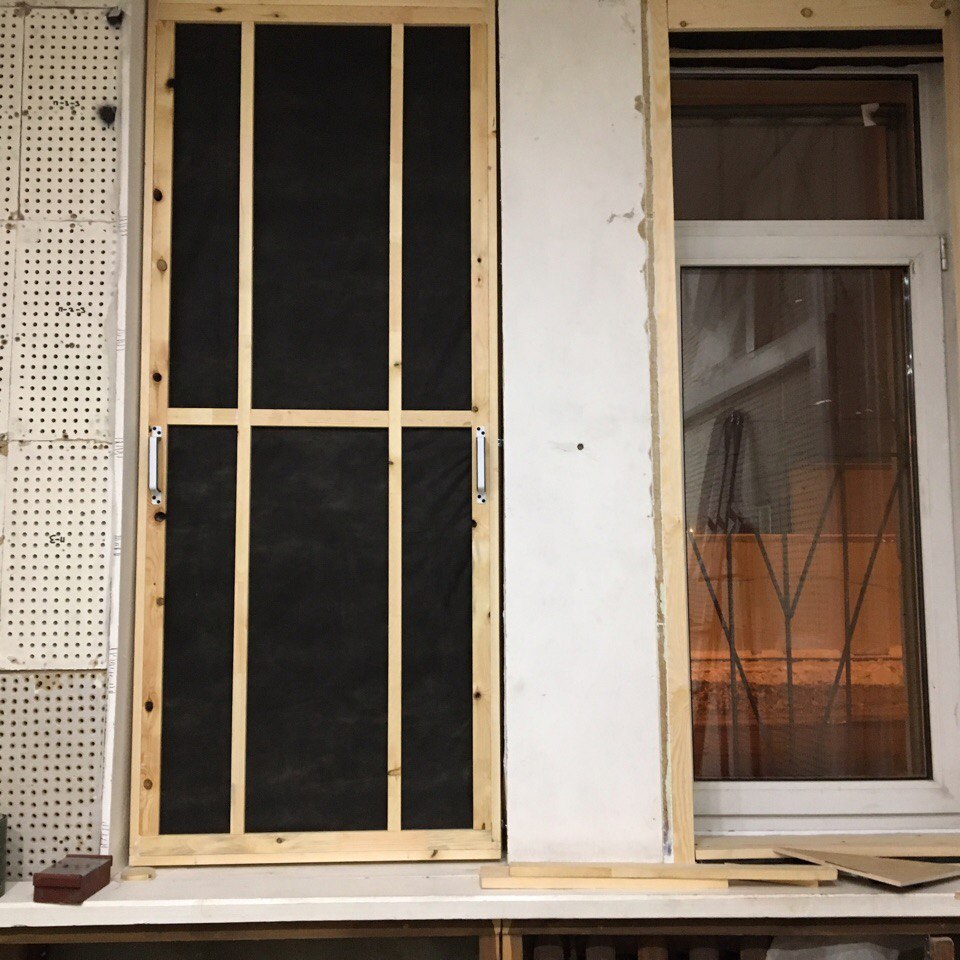

Итак, первым делом я заложил одно окно. Сделал там съемную ловушку. Вата 50 мм акустик баттс. Между окно и направляющими положил вату. Стало теплее и тихо!
1.jpg 2.jpg 3.jpg 4.jpg 5.jpg 6.jpg 7.jpg 8.jpg 9.jpg

  • Like
Реакции: Magnusstudio и fractala

1ndigo

Active Member
28 Янв 2009
101
37
28

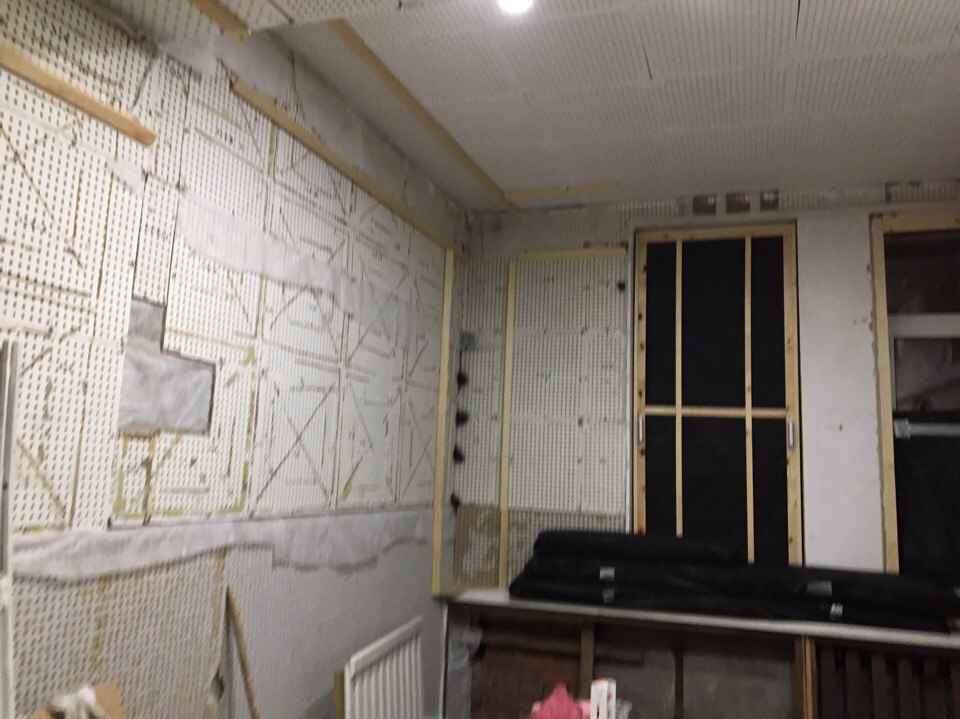

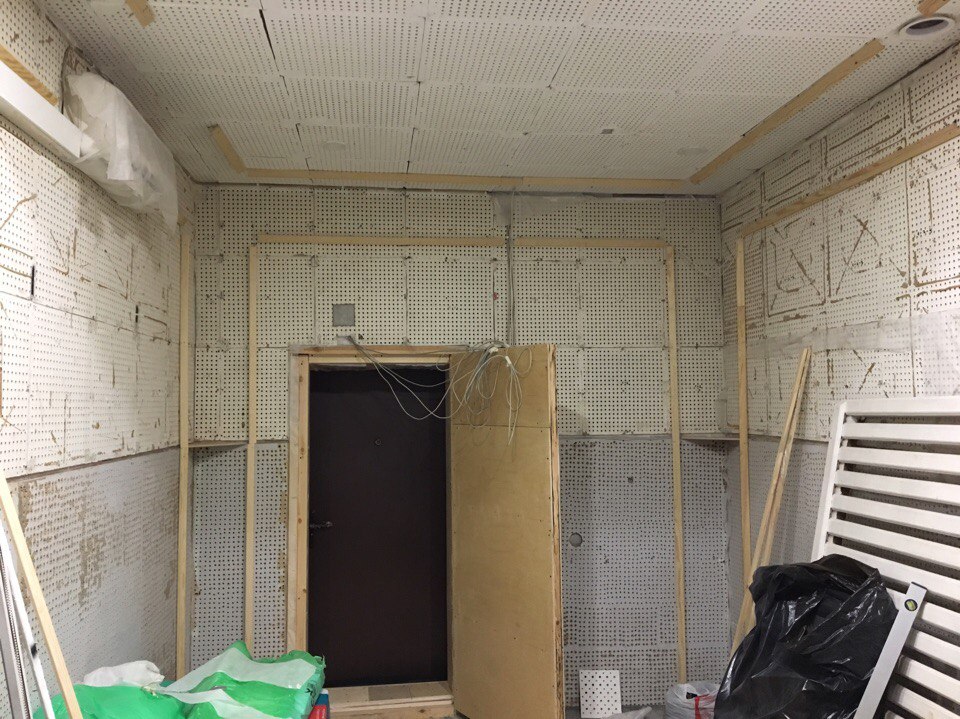

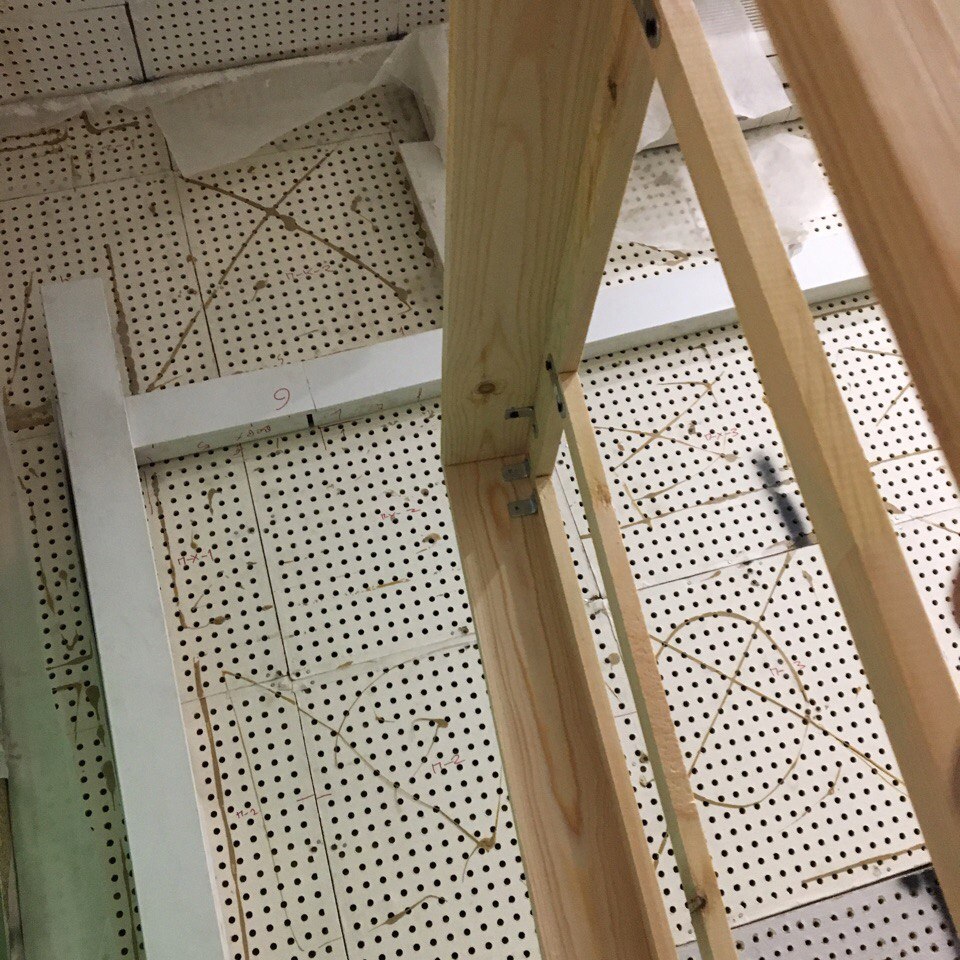

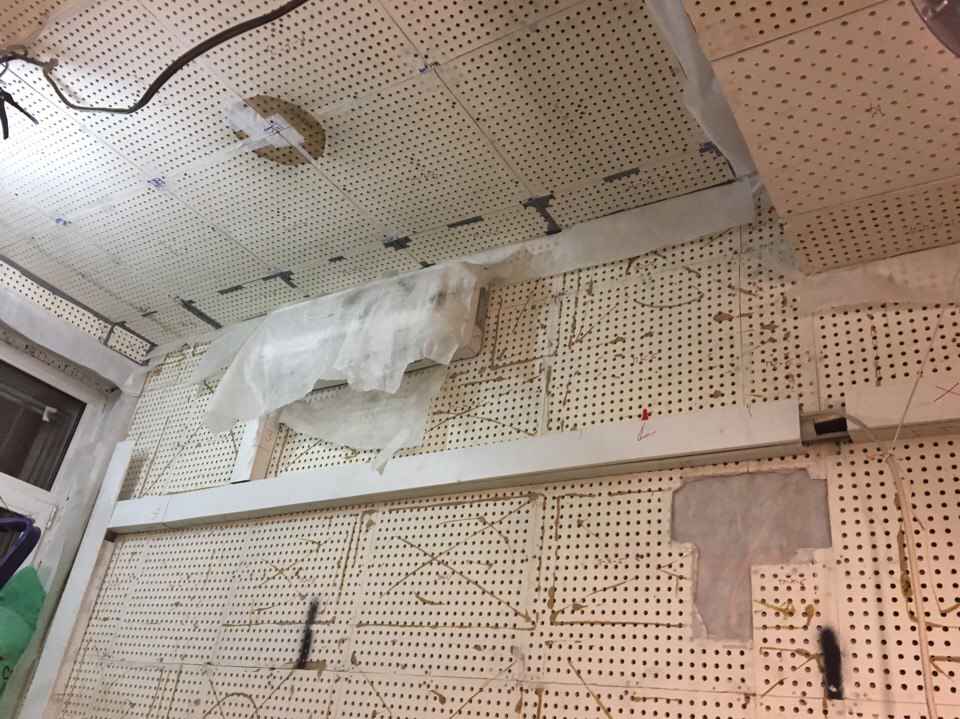

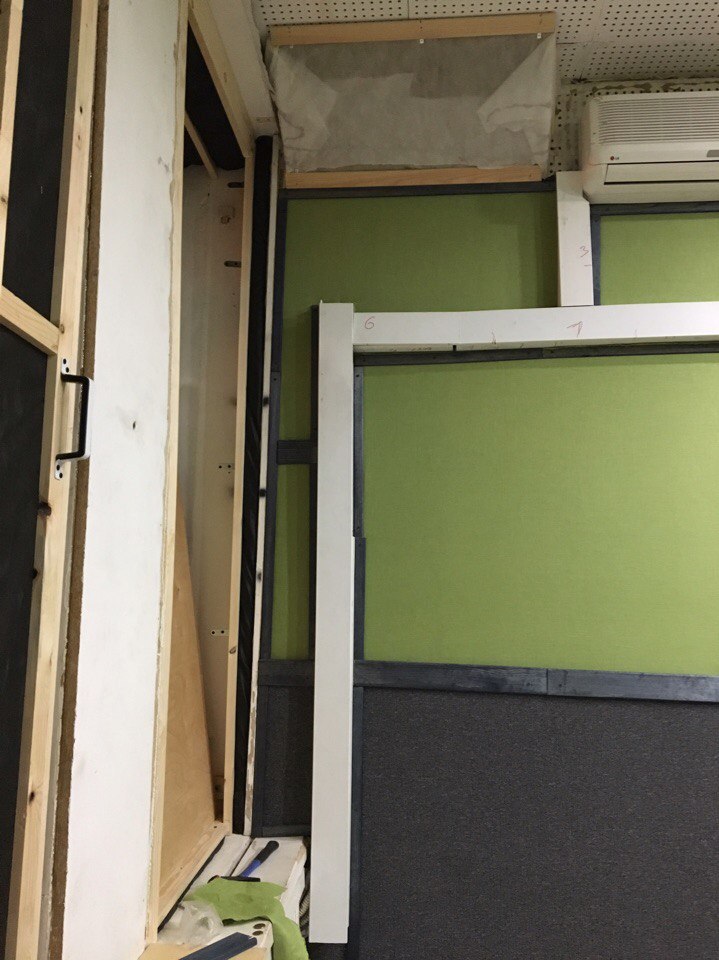

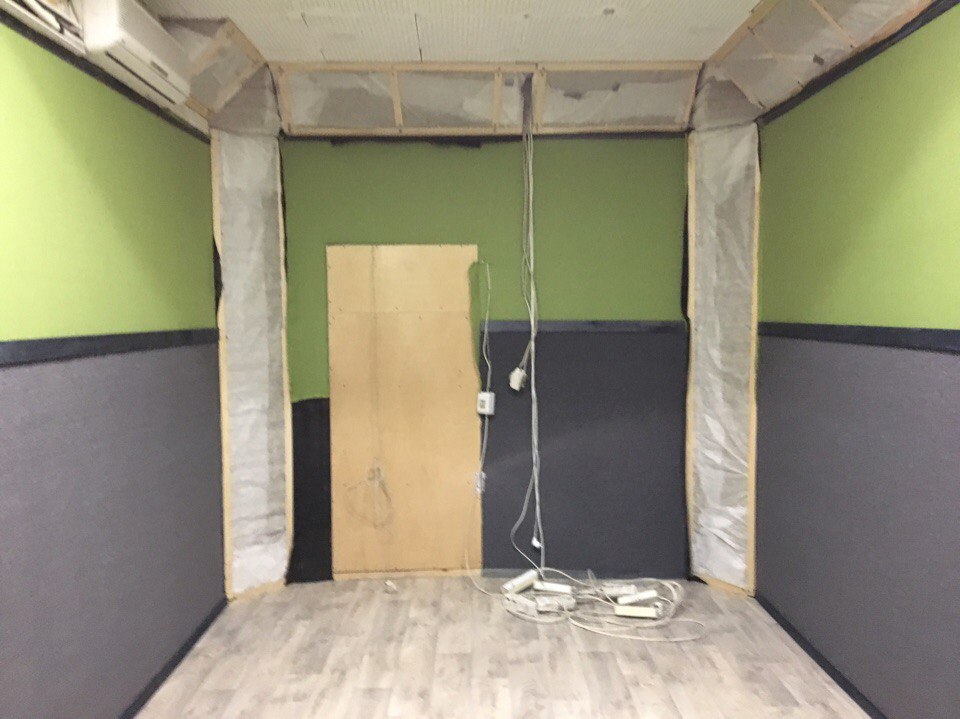

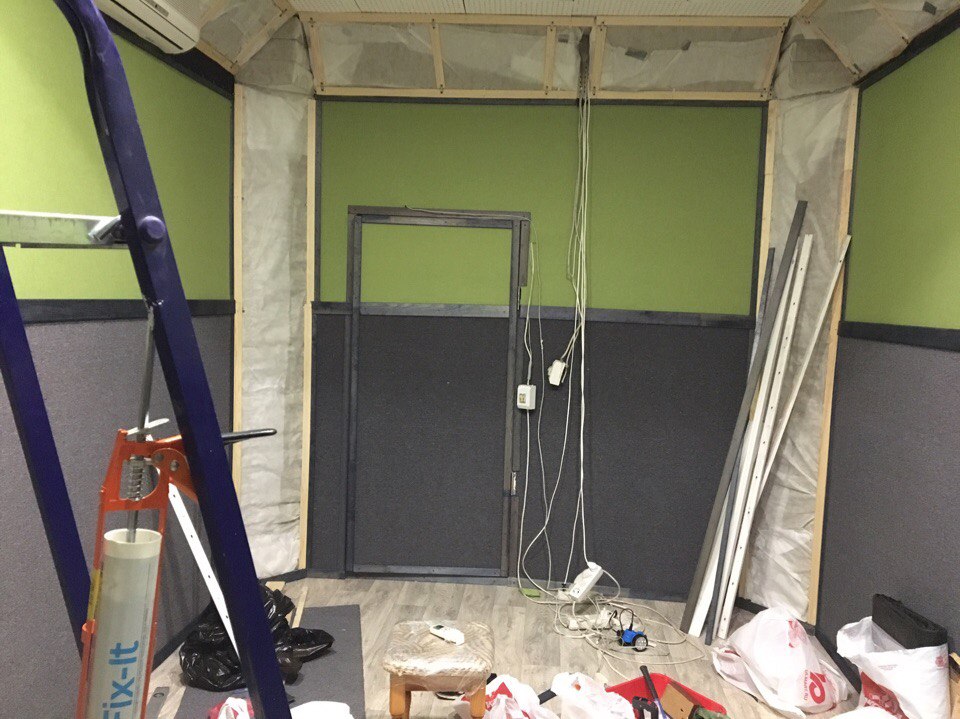

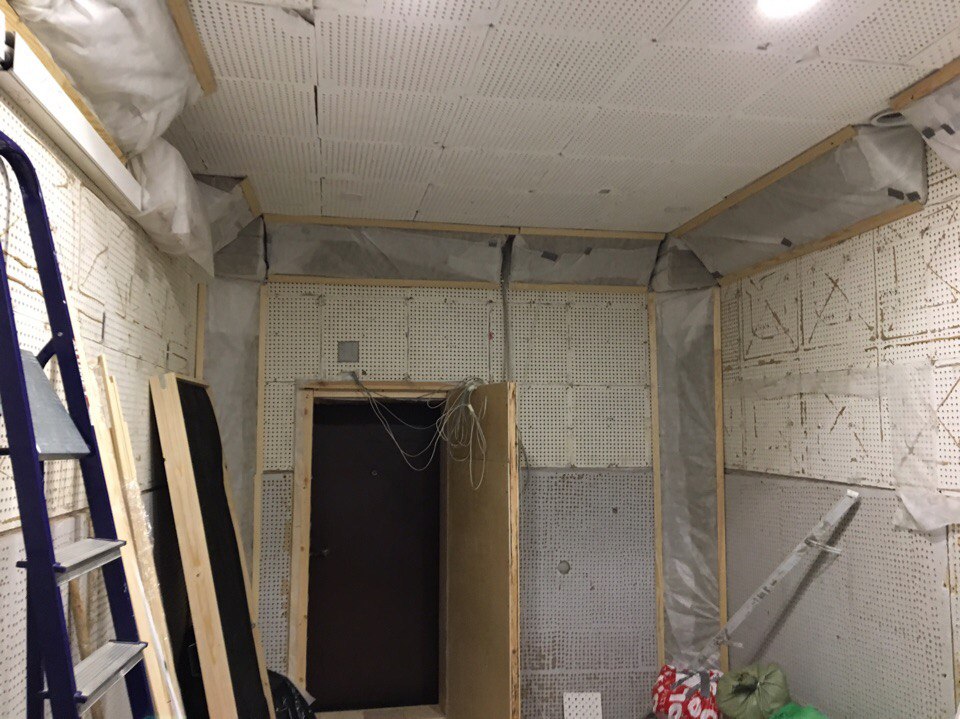

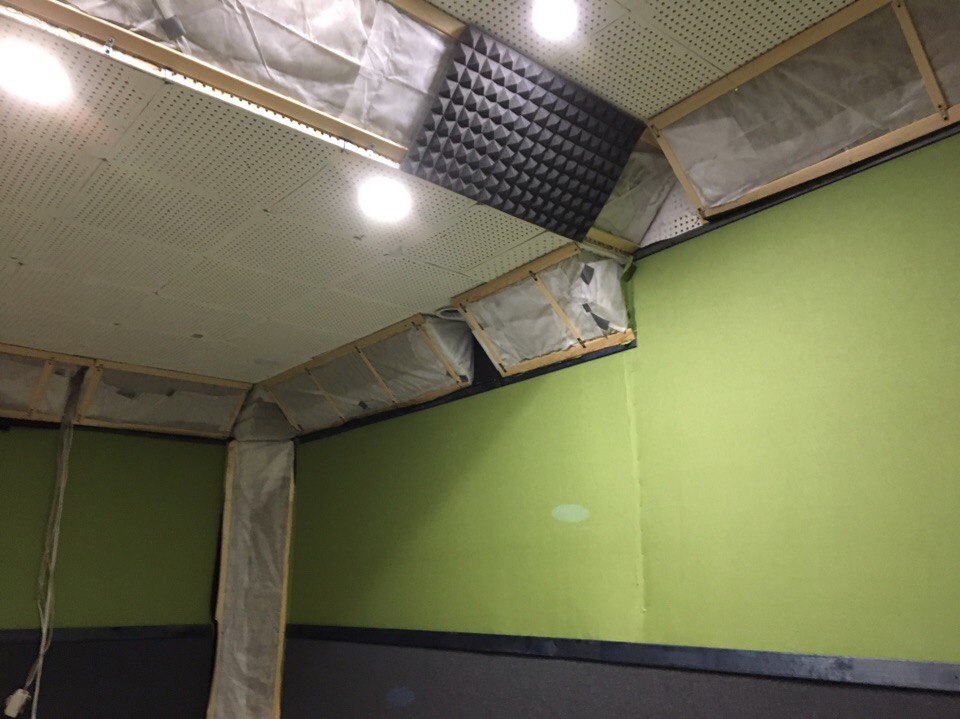

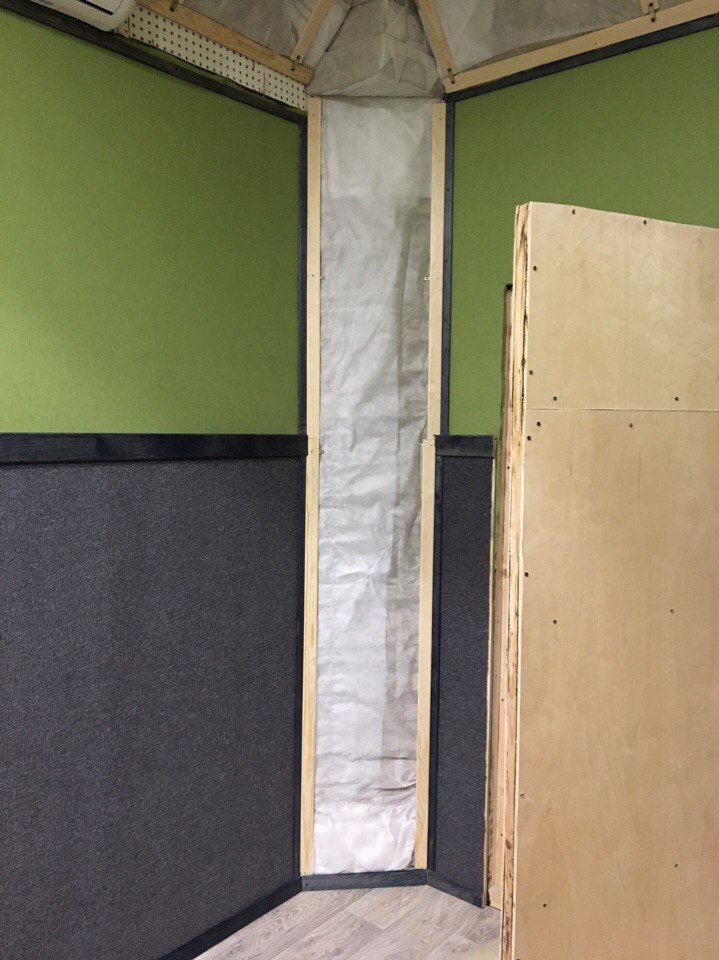

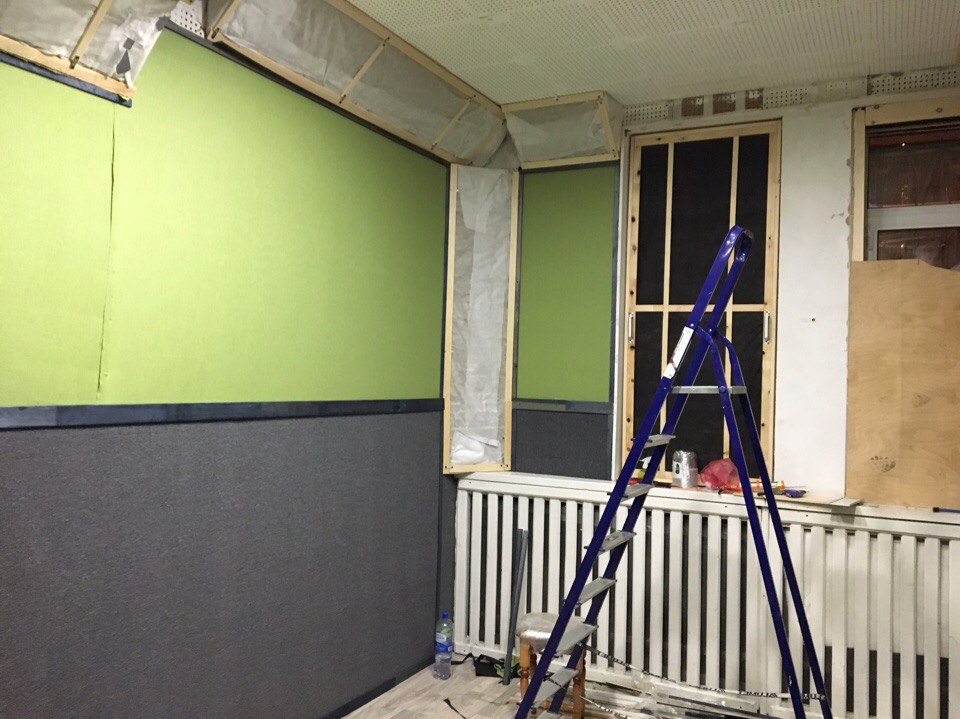

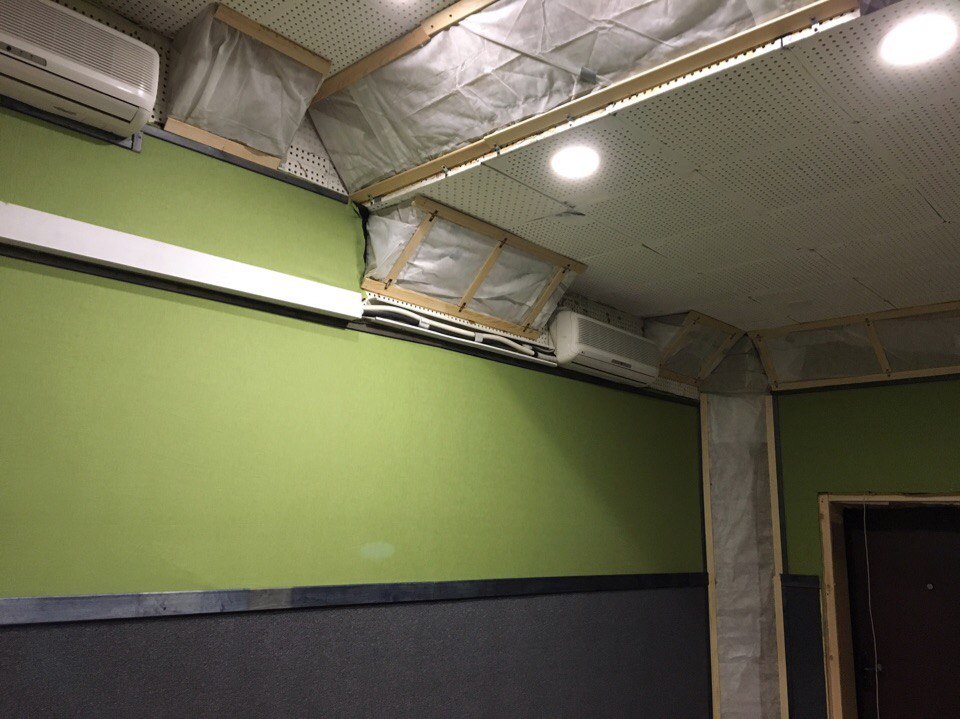

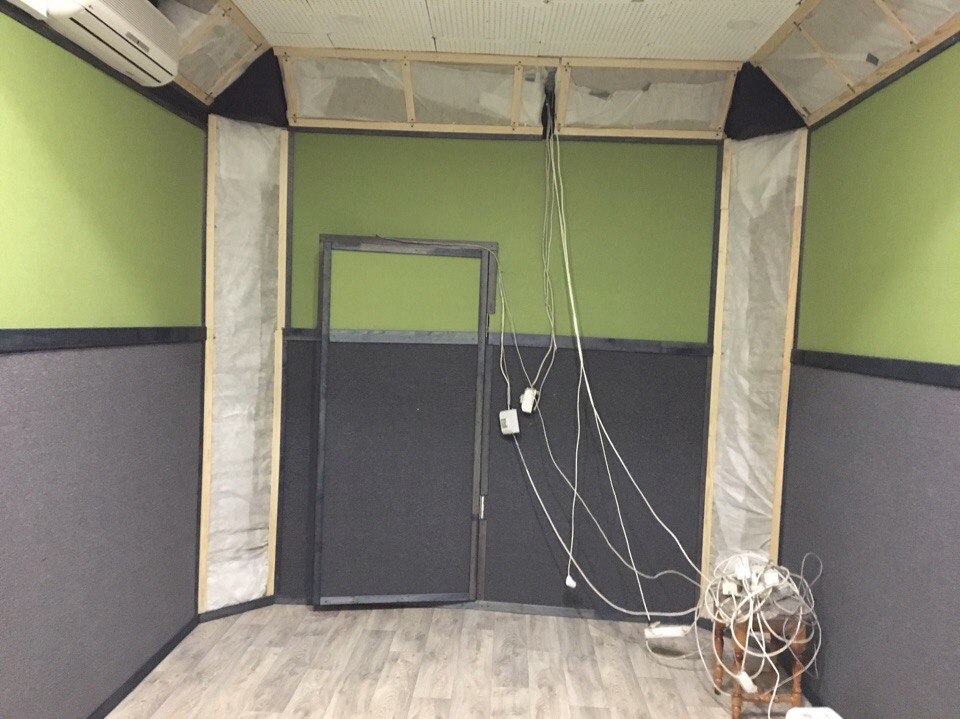

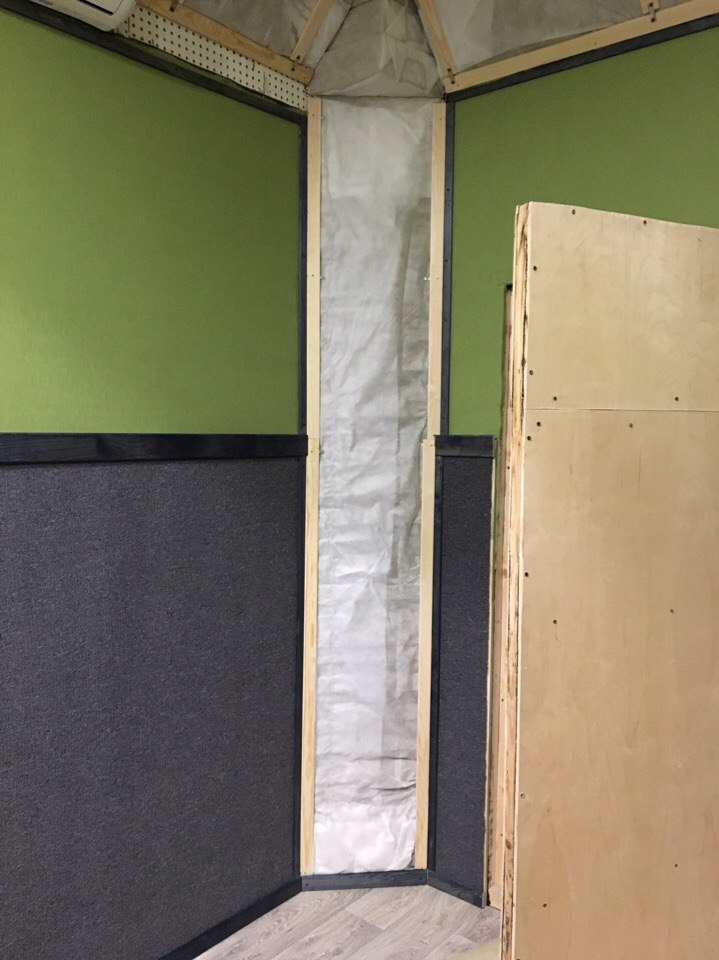

Далее - обновил краску на потолке, установил направляющие для угловых низкочастотных ловушек. Заложил углы ватой плотностью ~120 кг/м2
1.jpg 2.jpg 3.jpg 4.jpg 5.jpg 7.jpg 9.jpg 10.jpg 11.jpg 12.jpg

  • Like
Реакции: fractala

1ndigo

Active Member
28 Янв 2009
101
37
28

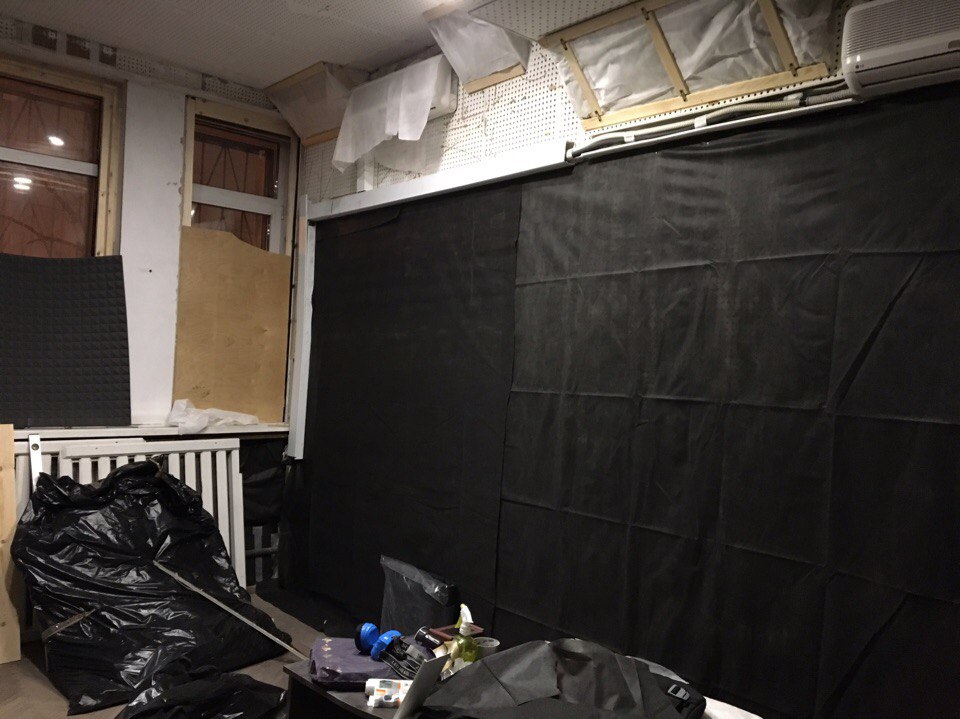

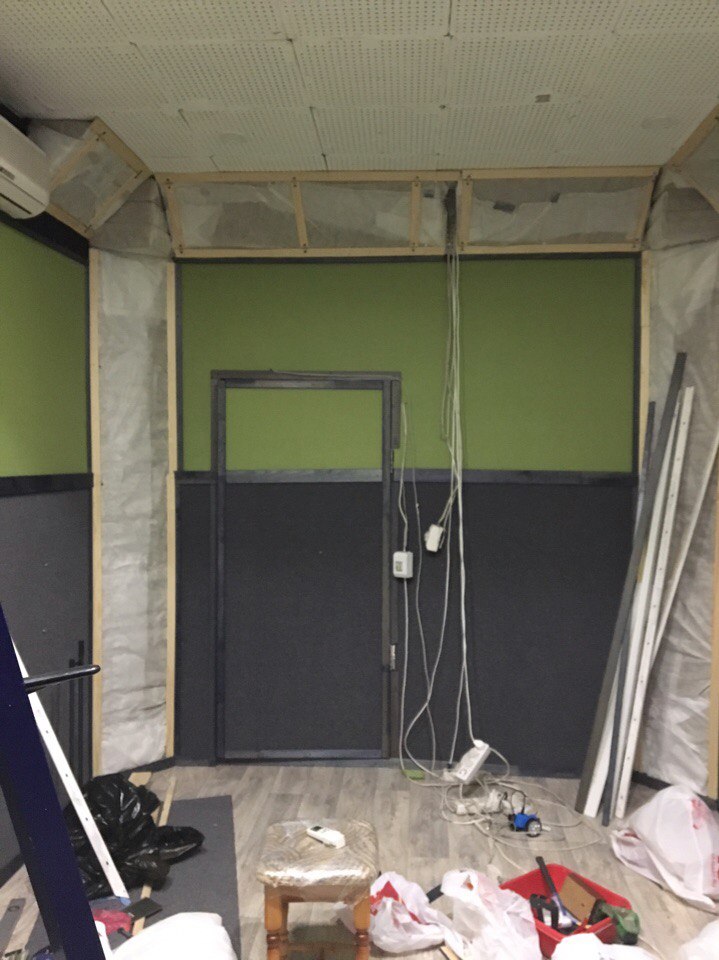

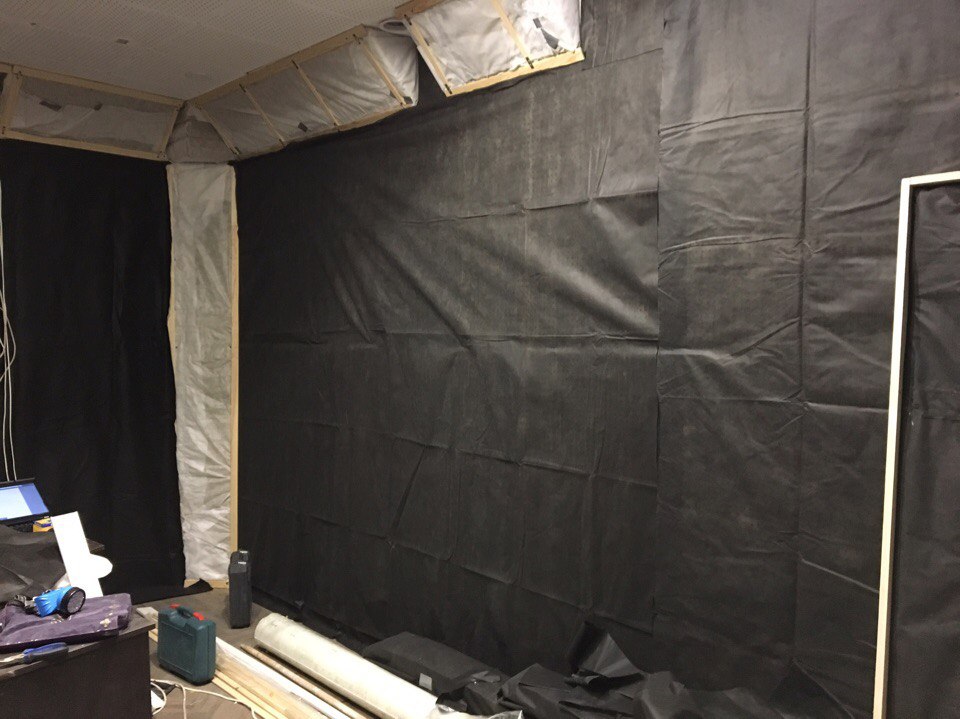

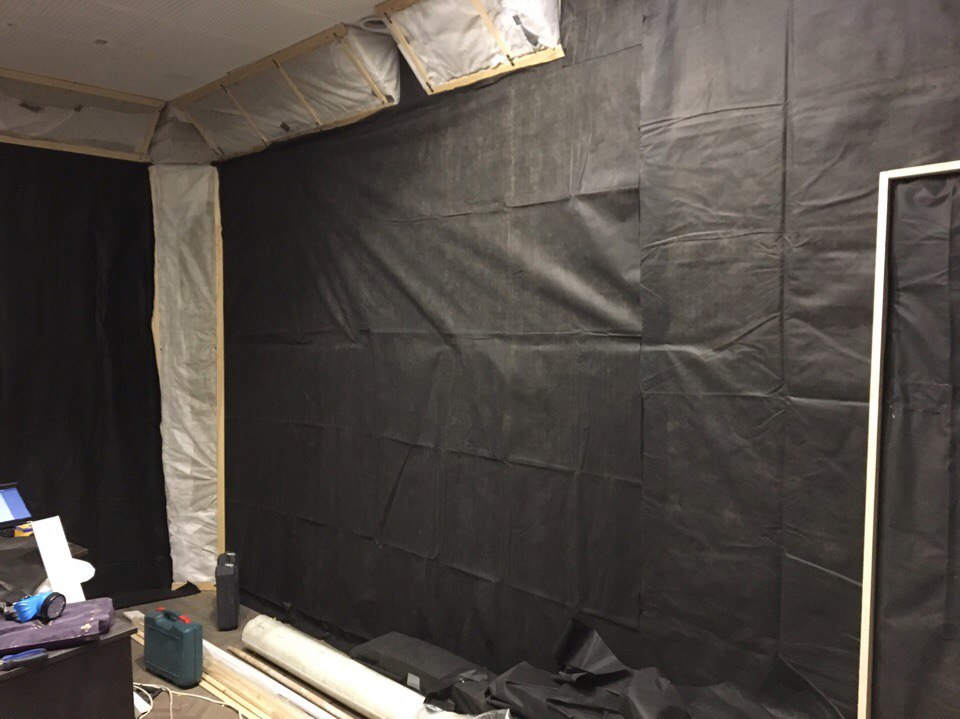

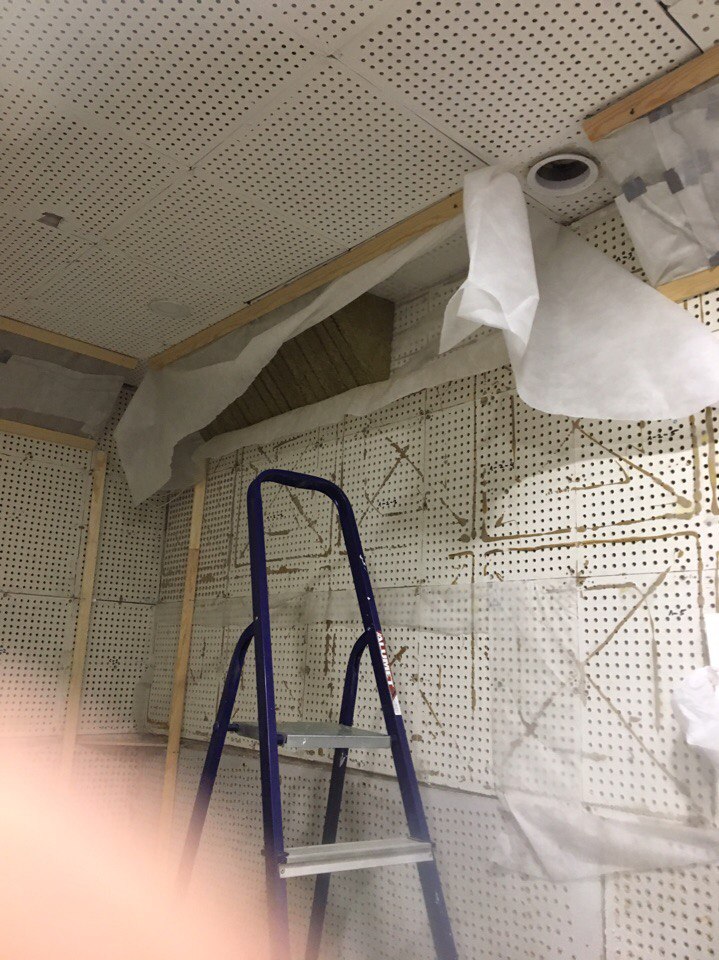

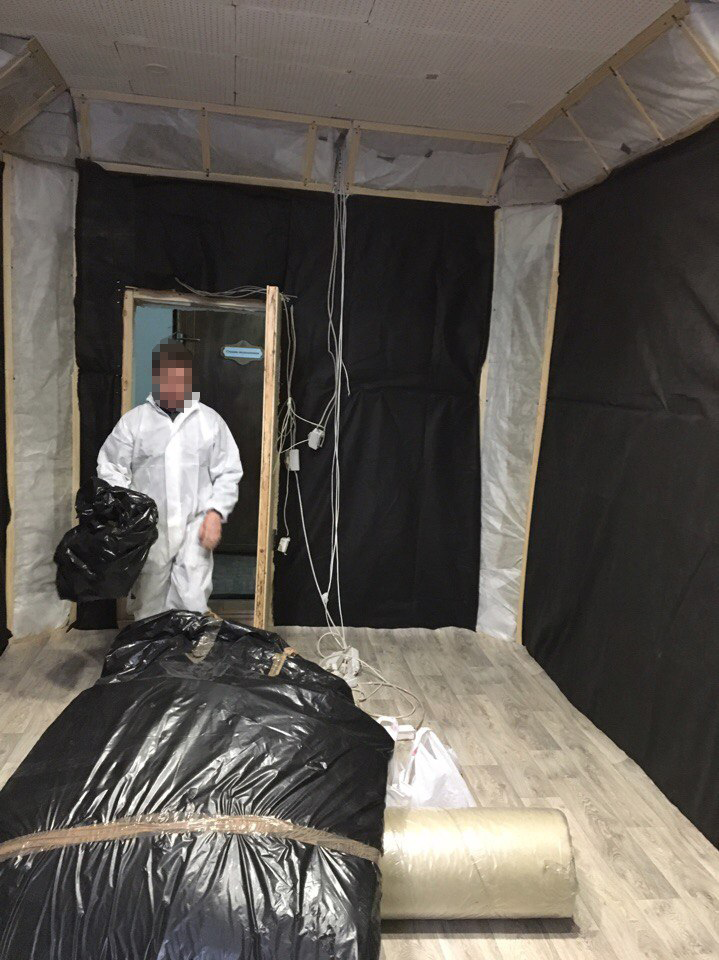

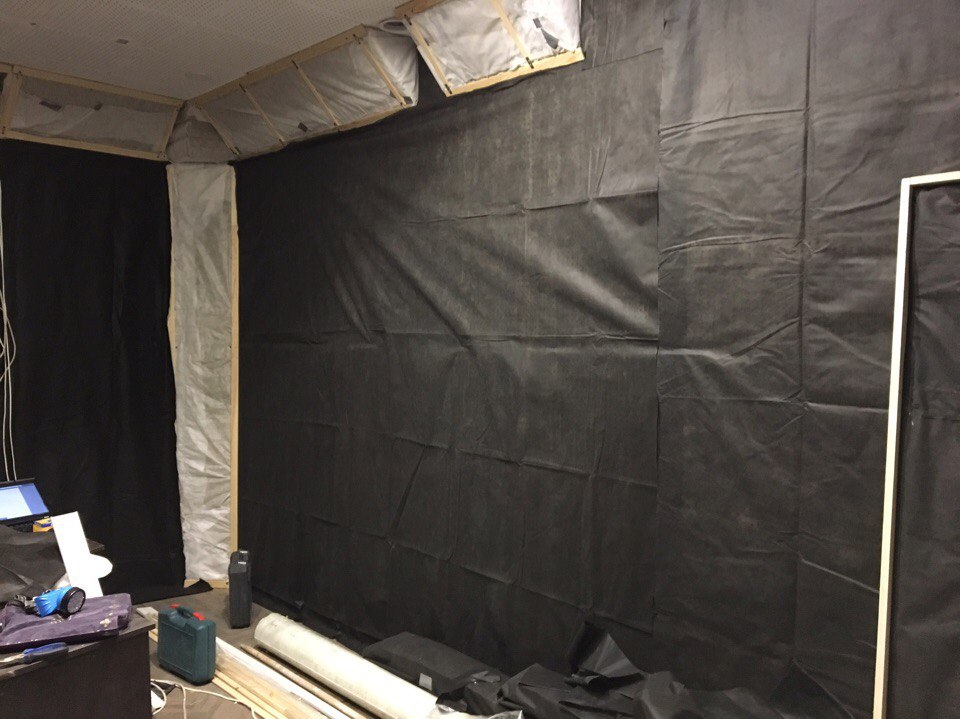

Решил вторым слоем спандбонда закрыть стены, дабы исключить полет частиц ваты в воздухе)

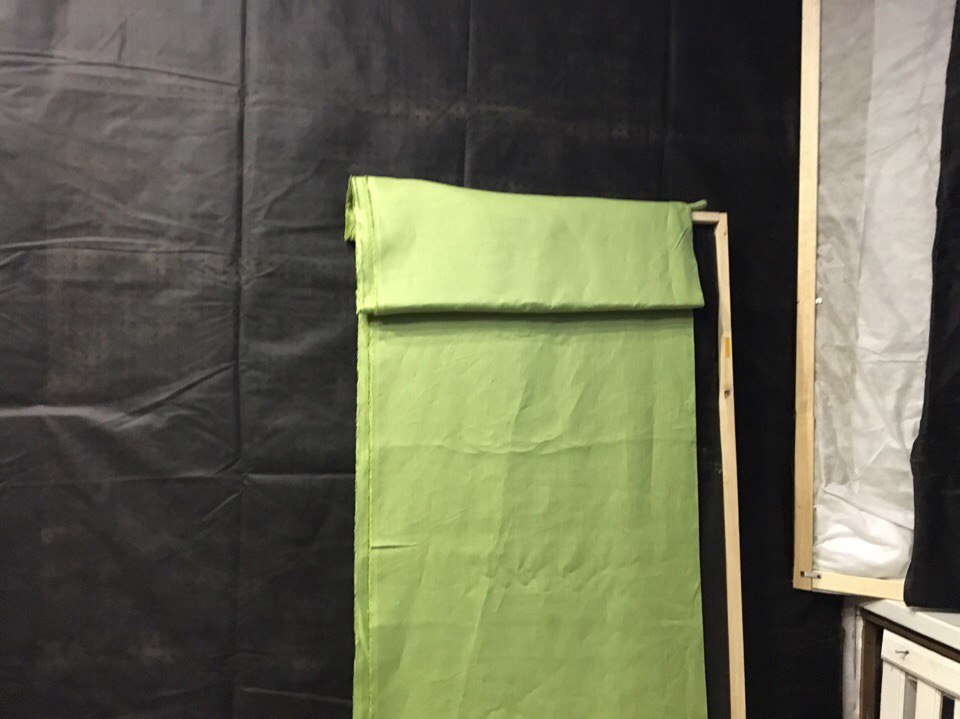

На пол постелил линолеум, на стены дополнительно зеленый лен. Цвет выбрал т.к. он был самый дешевый. Позже, как мне кажется, он вписался. Многое покупалось по принципу самое дешевое из того что есть, и в итоге получилось, на мой взгляд - неплохо, хотя я первый раз делаю ремонт и "дизайн" помещения сам.

1.jpg 2.jpg 3.jpg 4.jpg 5.jpg 6.jpg 8.jpg 9.jpg 7.png

  • Like
Реакции: fractala

1ndigo

Active Member
28 Янв 2009
101
37
28

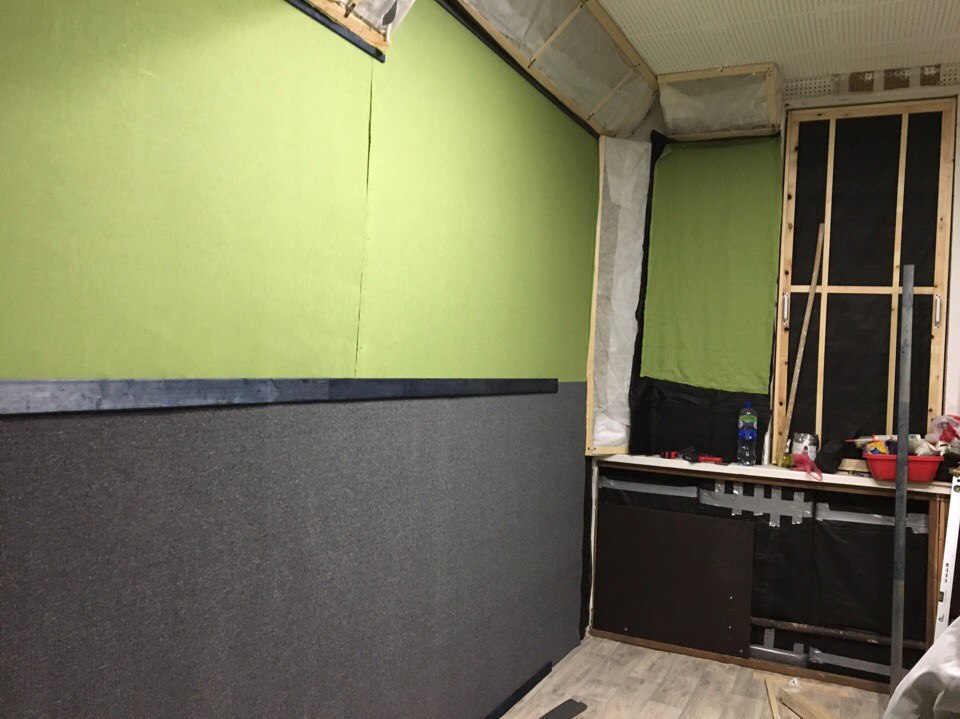

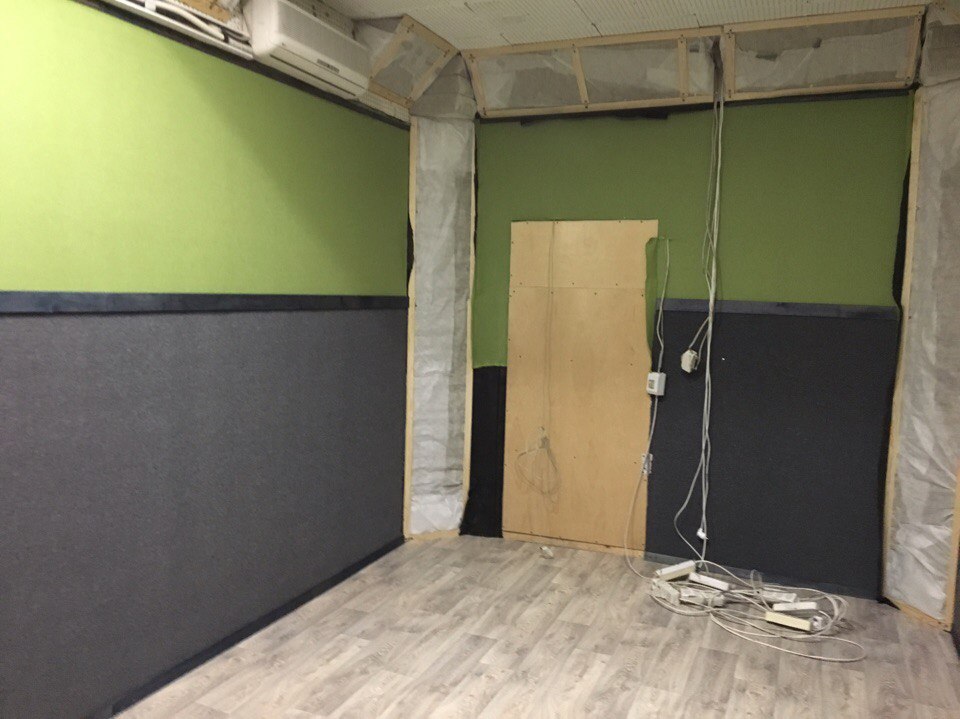

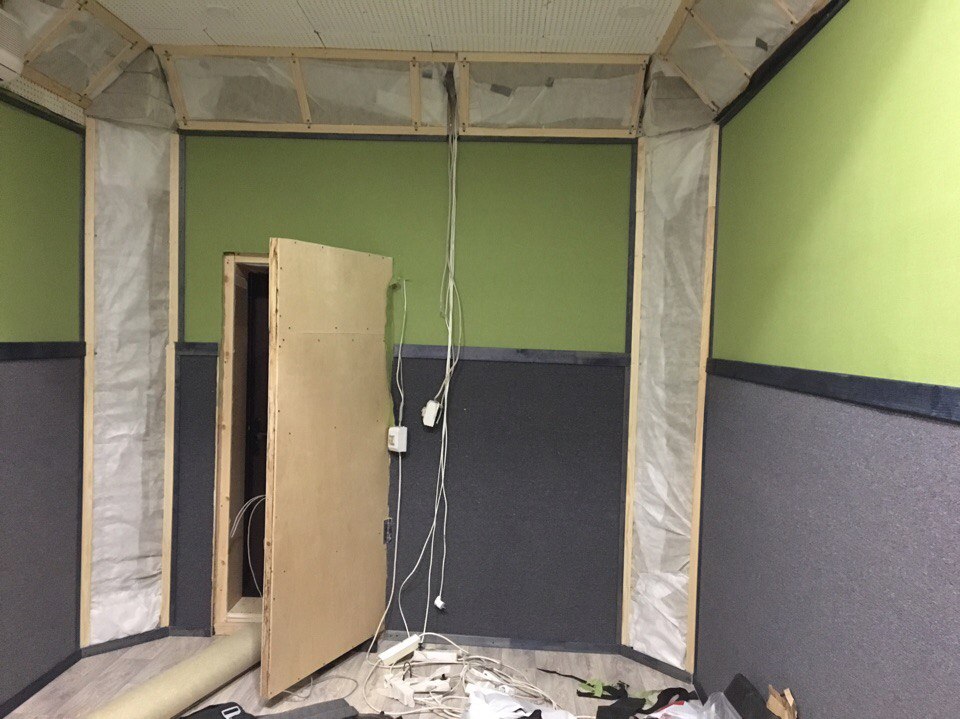

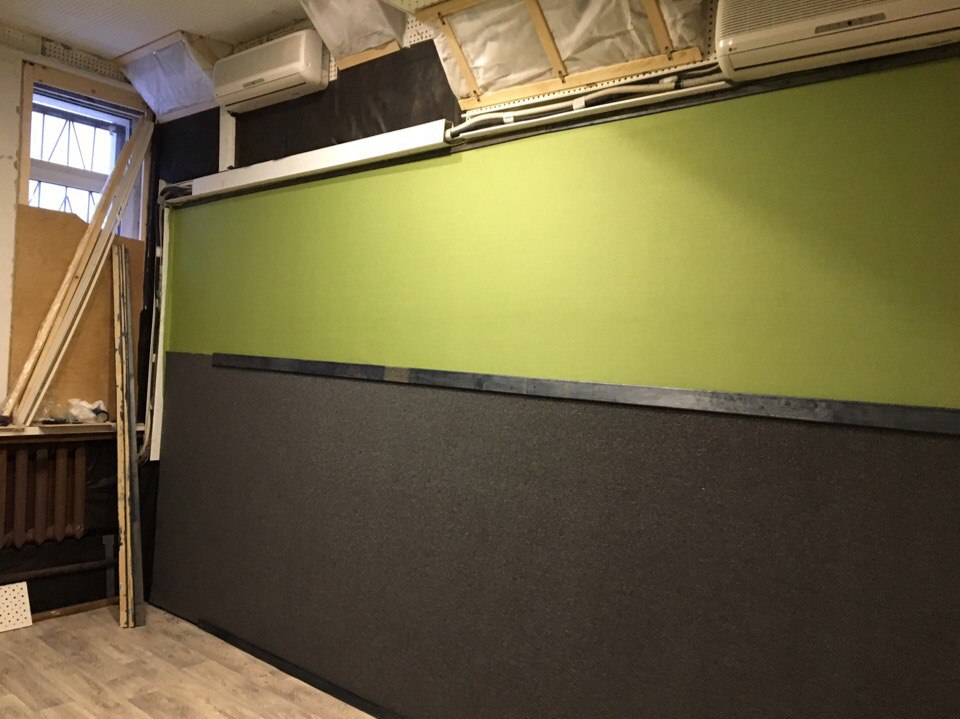

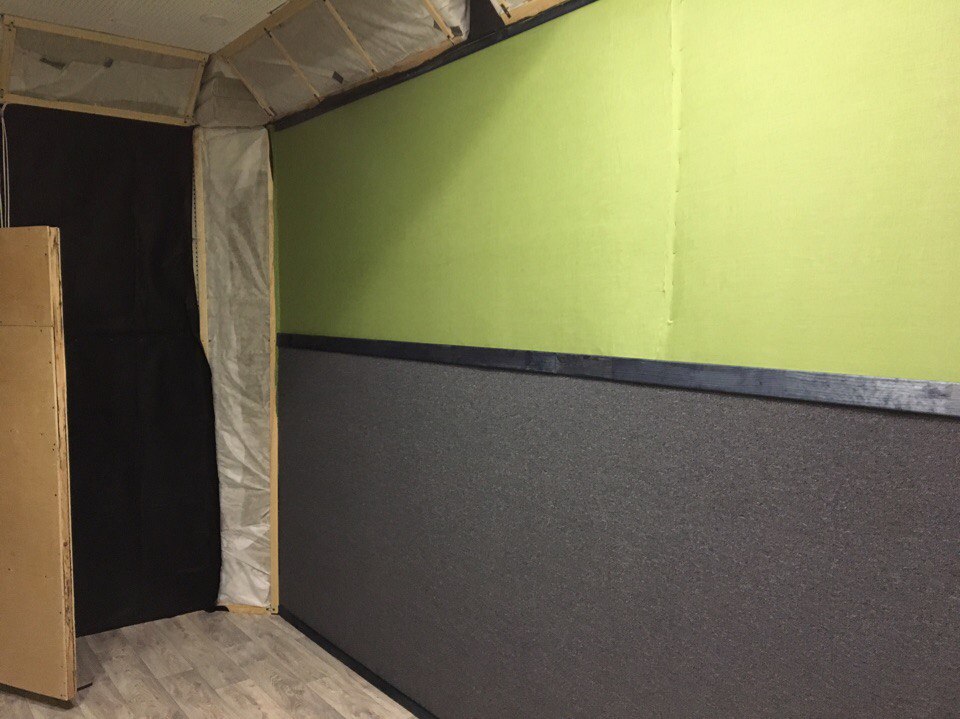

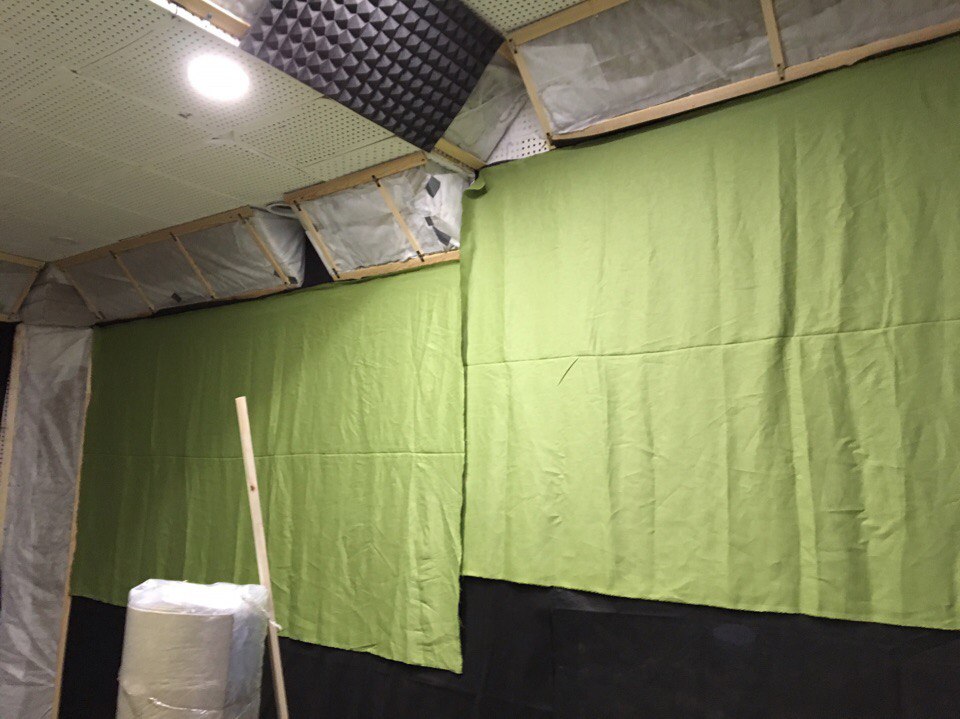

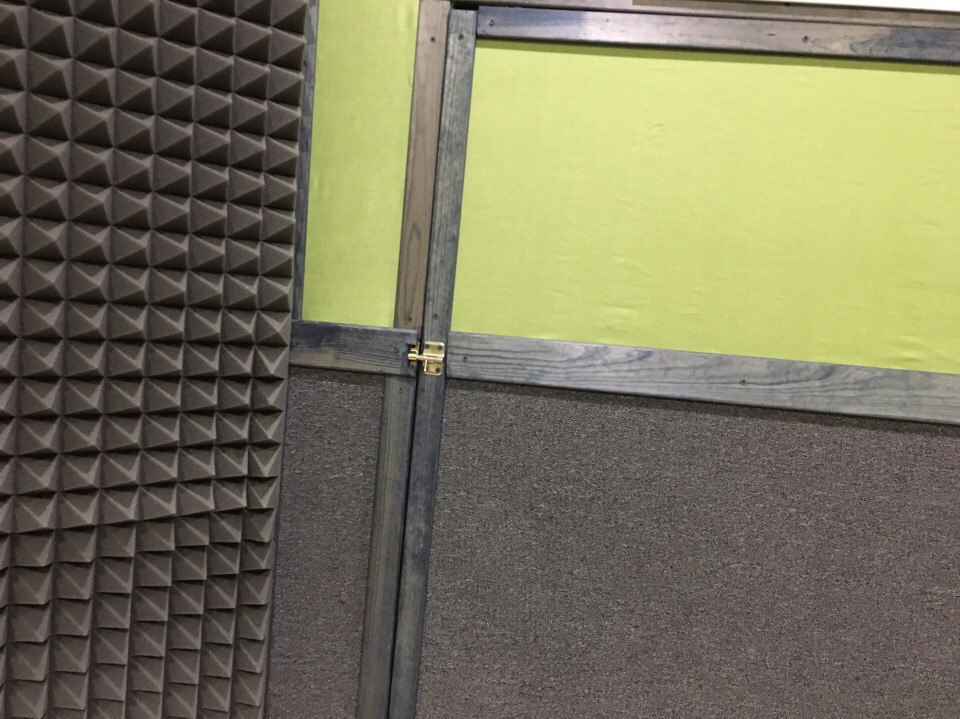

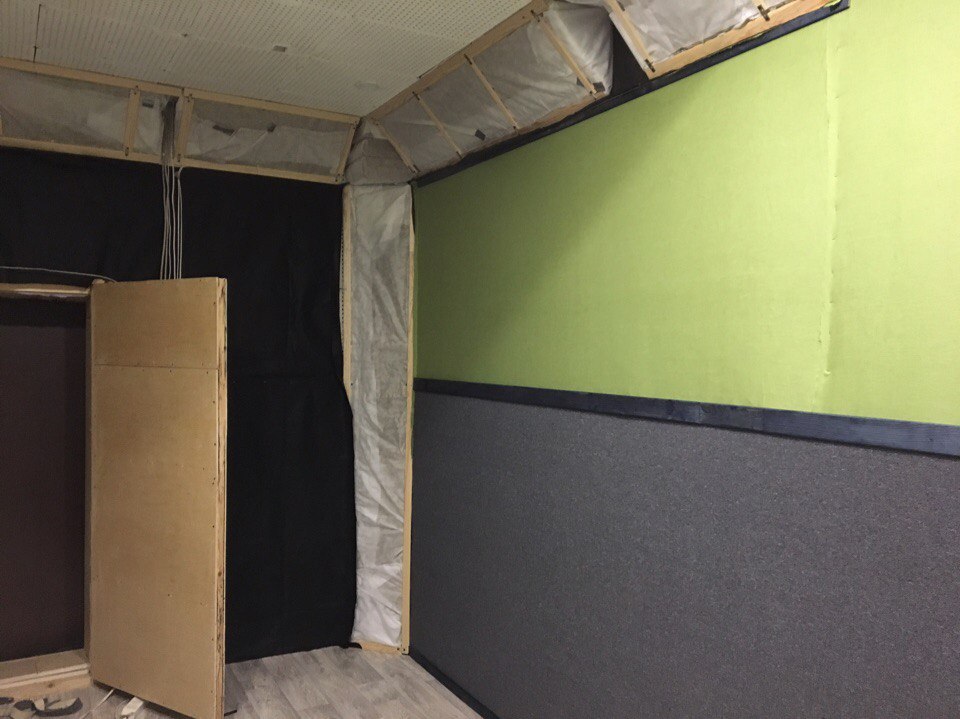

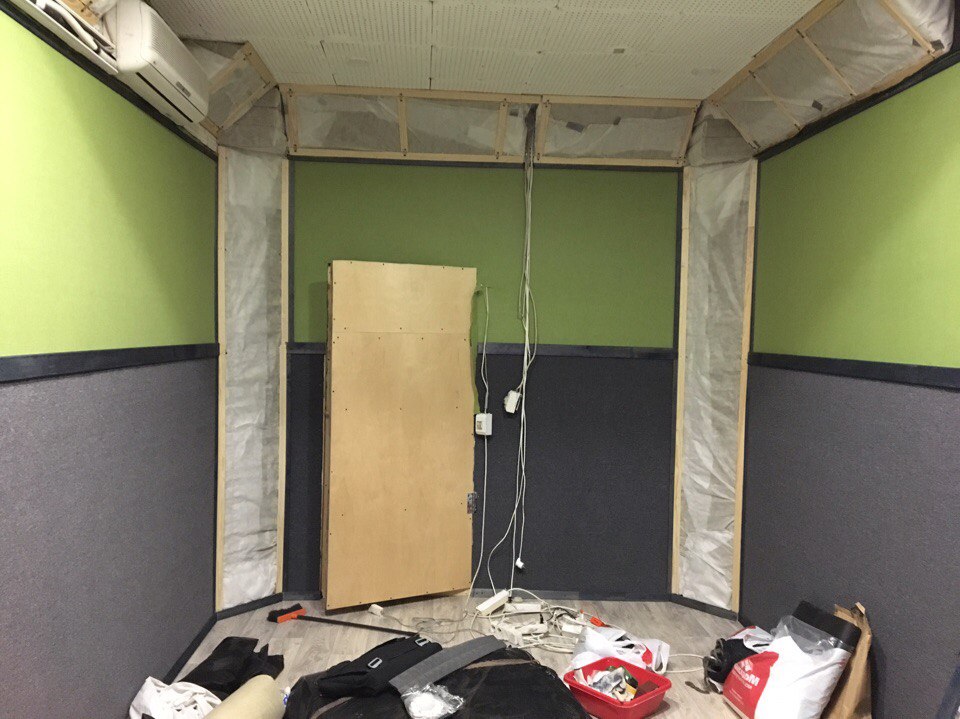

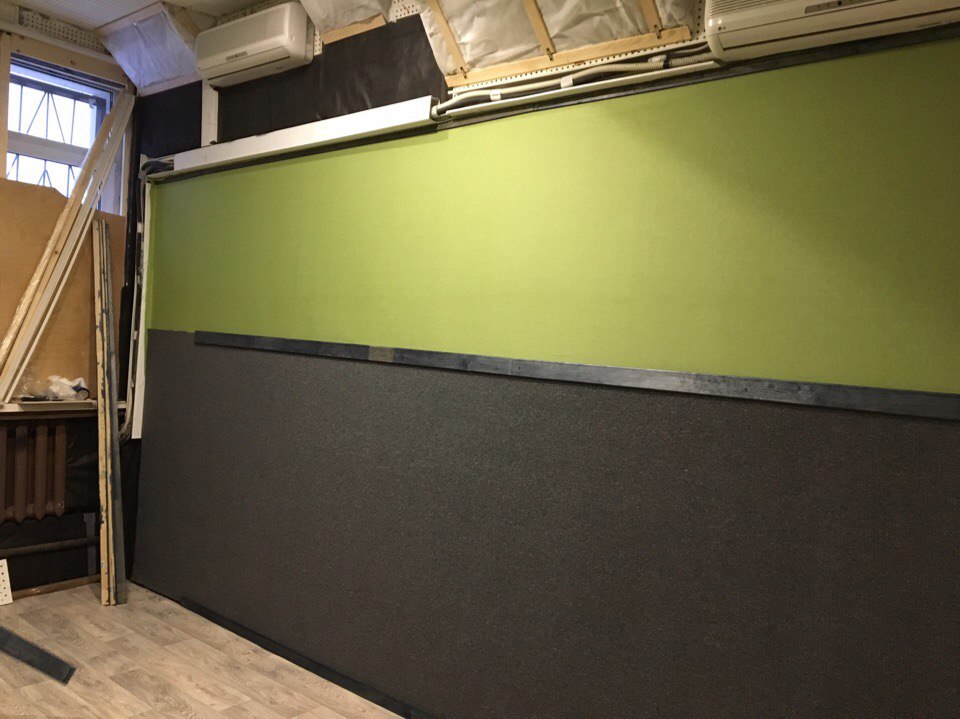

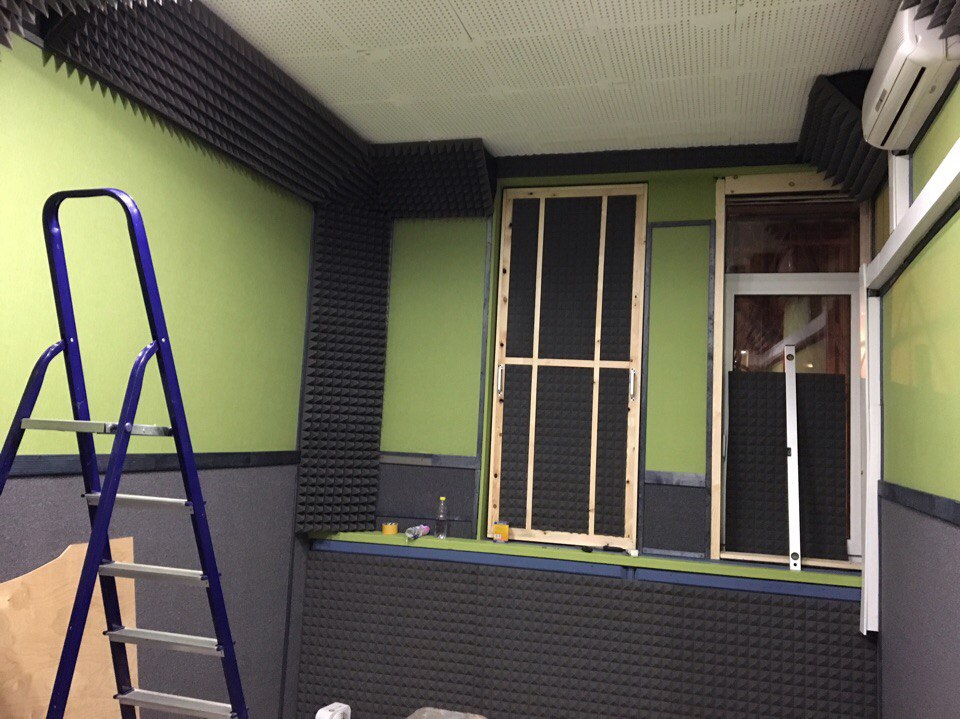

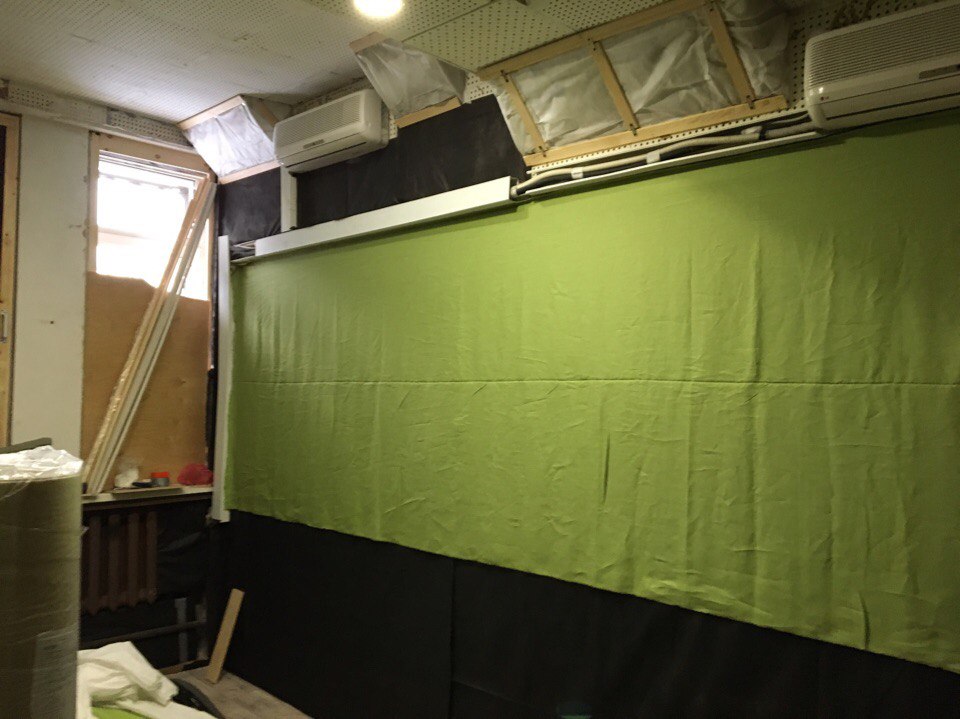

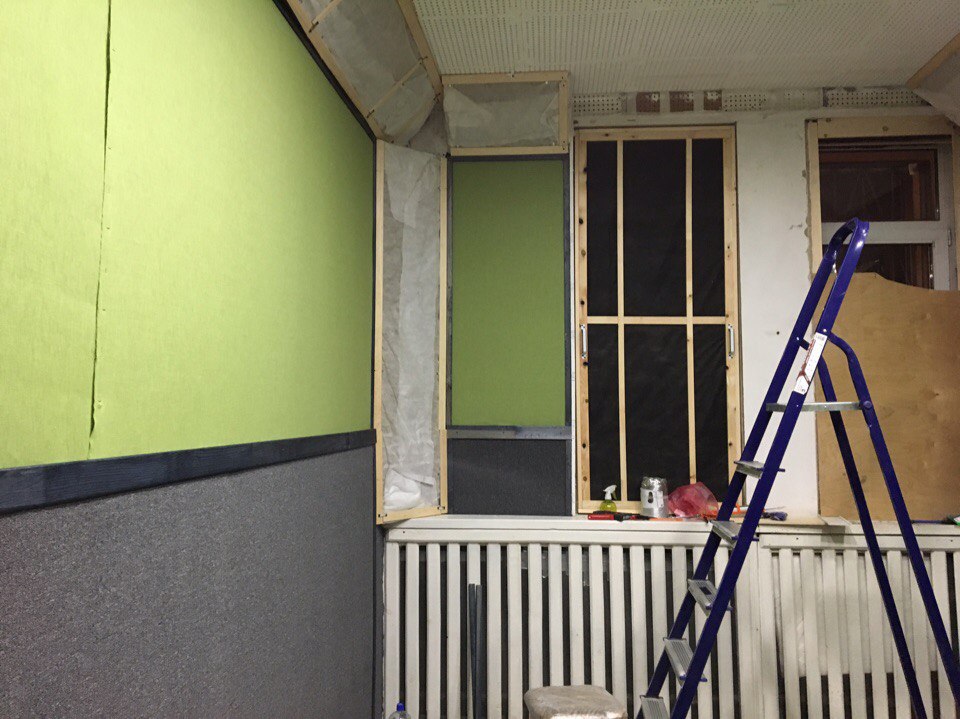

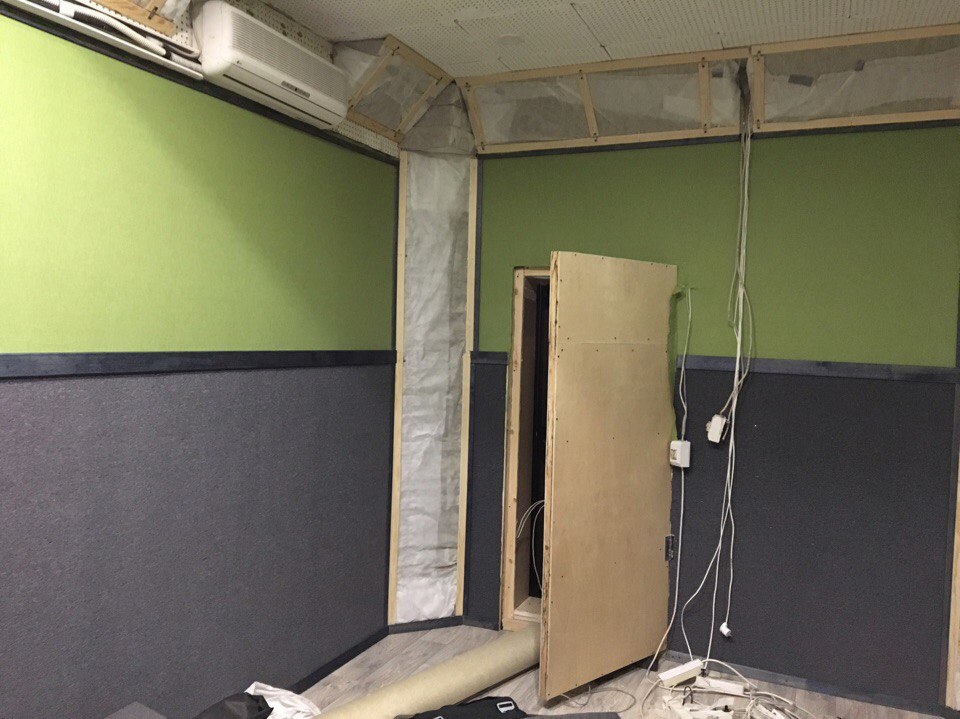

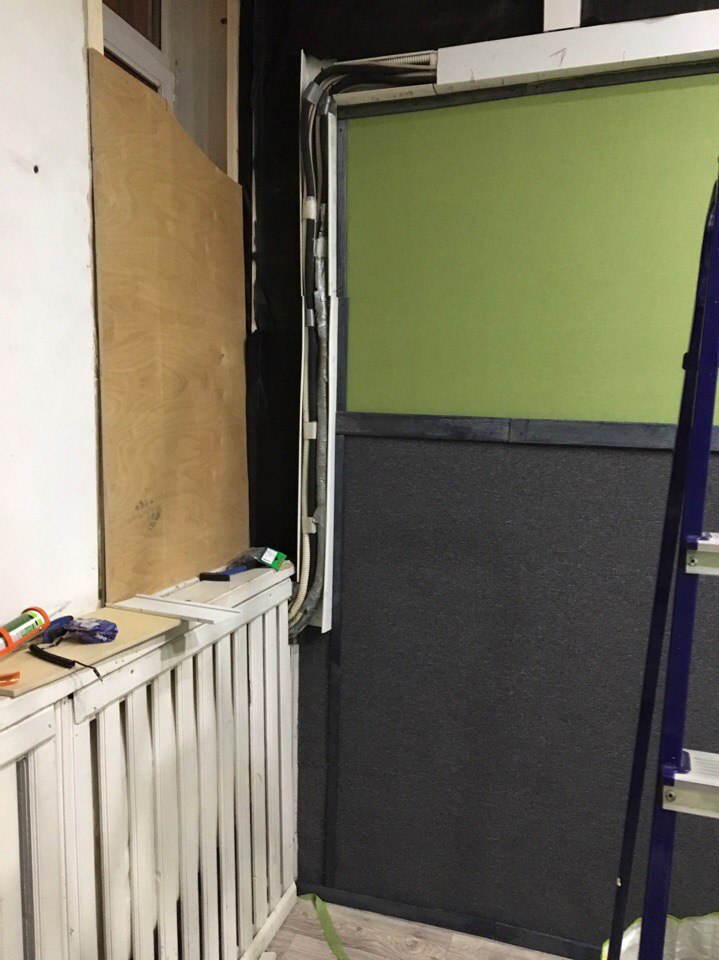

Натянули ткань (прибивали степлером), а нижнюю половину покрыли ковролином. Поверх пустили обычные рейки по 30-80 руб за штуку. Покрыли рейки темно-синей морилкой.
1.jpg 2.jpg 3.jpg 4.jpg 5.jpg 6.jpg 7.jpg 8.jpg

  • Like
Реакции: fractala

1ndigo

Active Member
28 Янв 2009
101
37
28

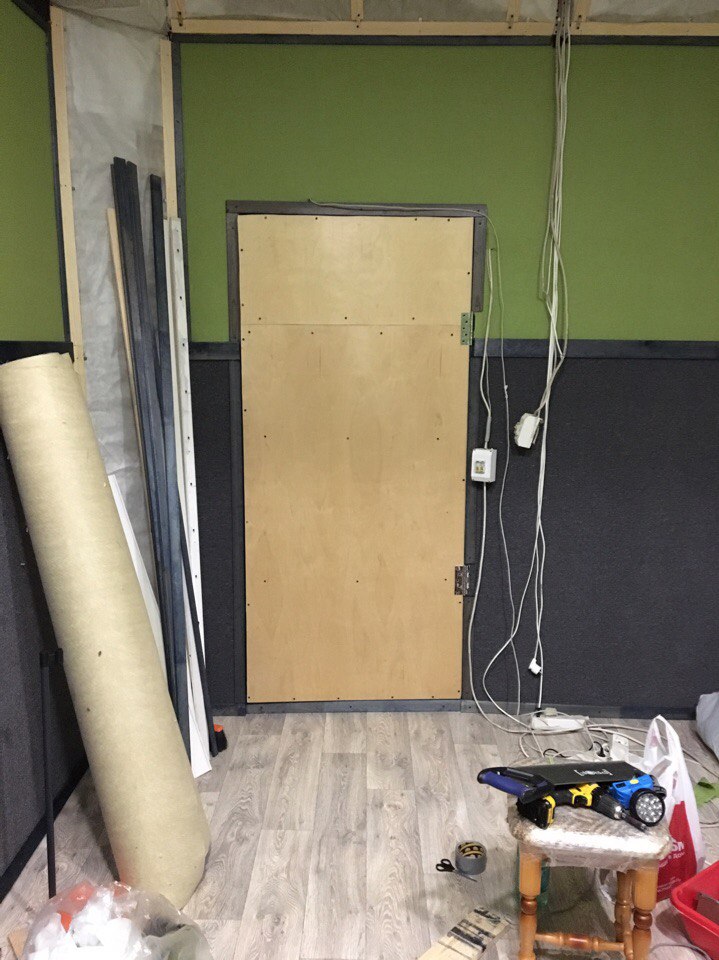

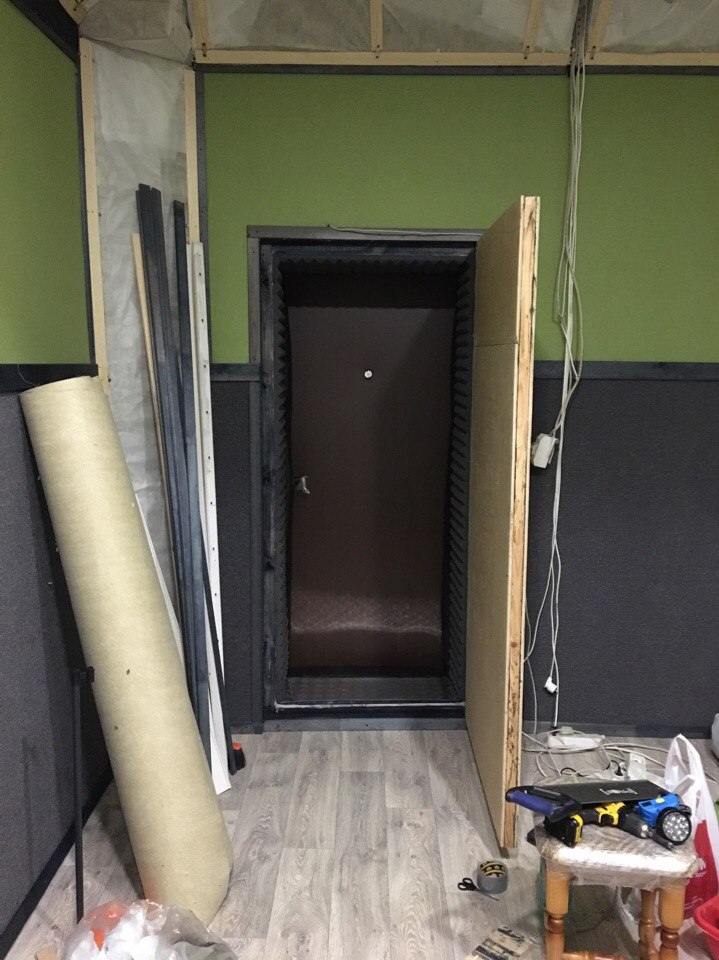

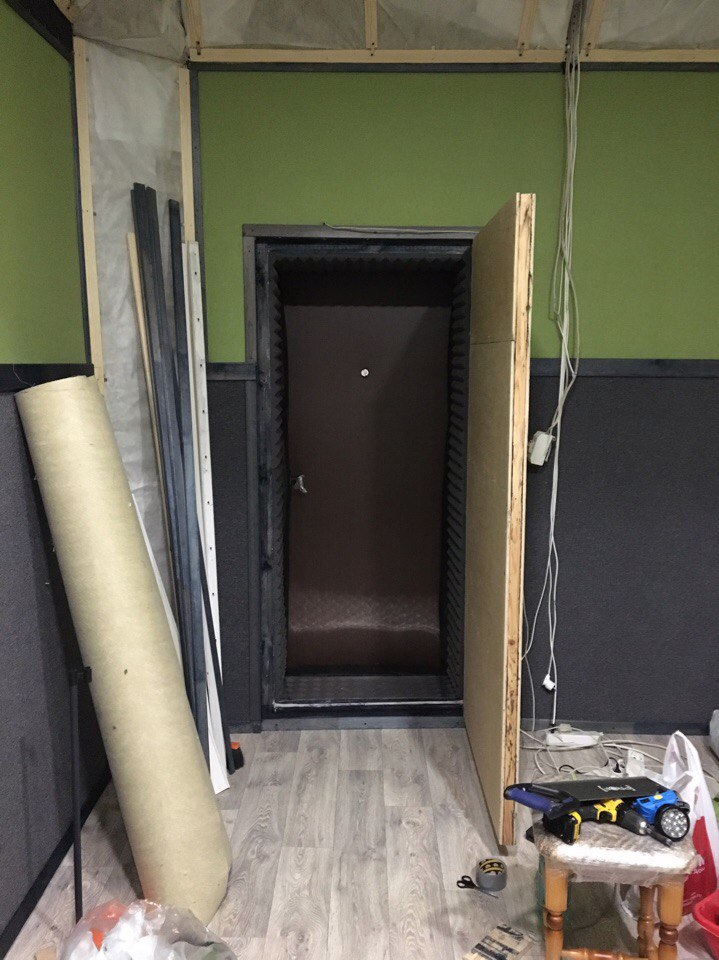

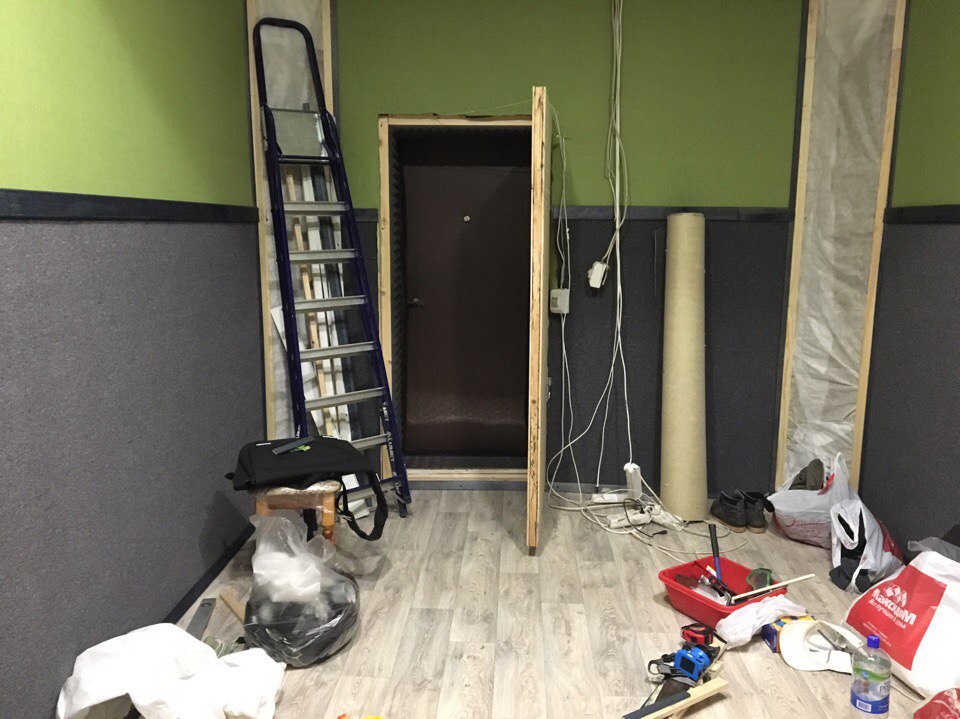

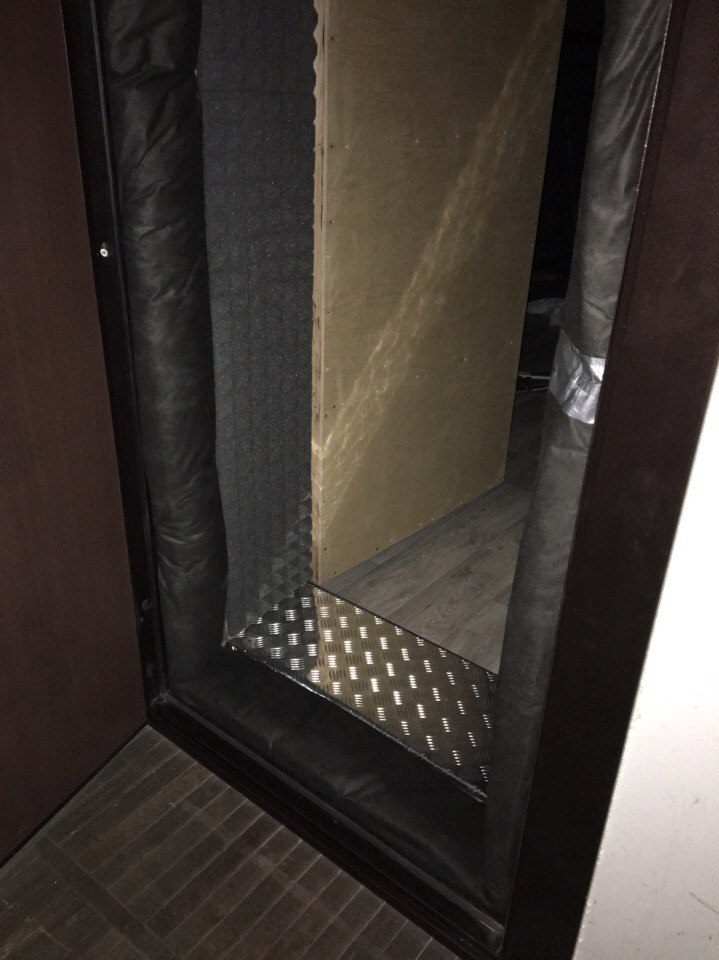

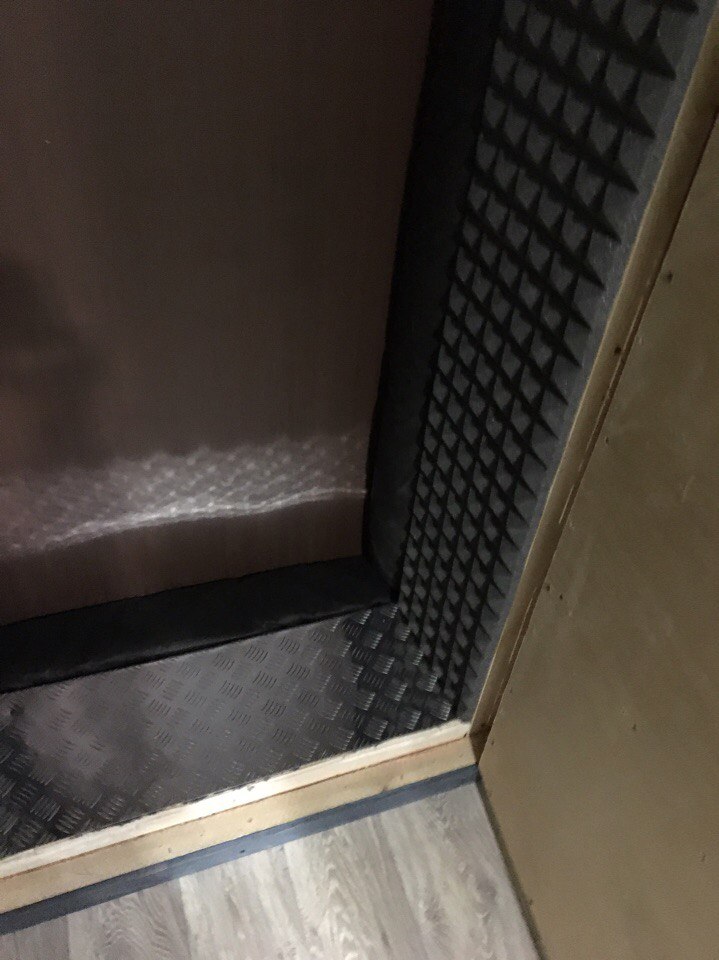

Доделал дверь, покрасил дверь и окно и прочие мелочи.

1.jpg 2.jpg 3.jpg 4.jpg 5.jpg 6.jpg 7.jpg 8.jpg 9.jpg 10.jpg

  • Like
Реакции: fractala

1ndigo

Active Member
28 Янв 2009
101
37
28

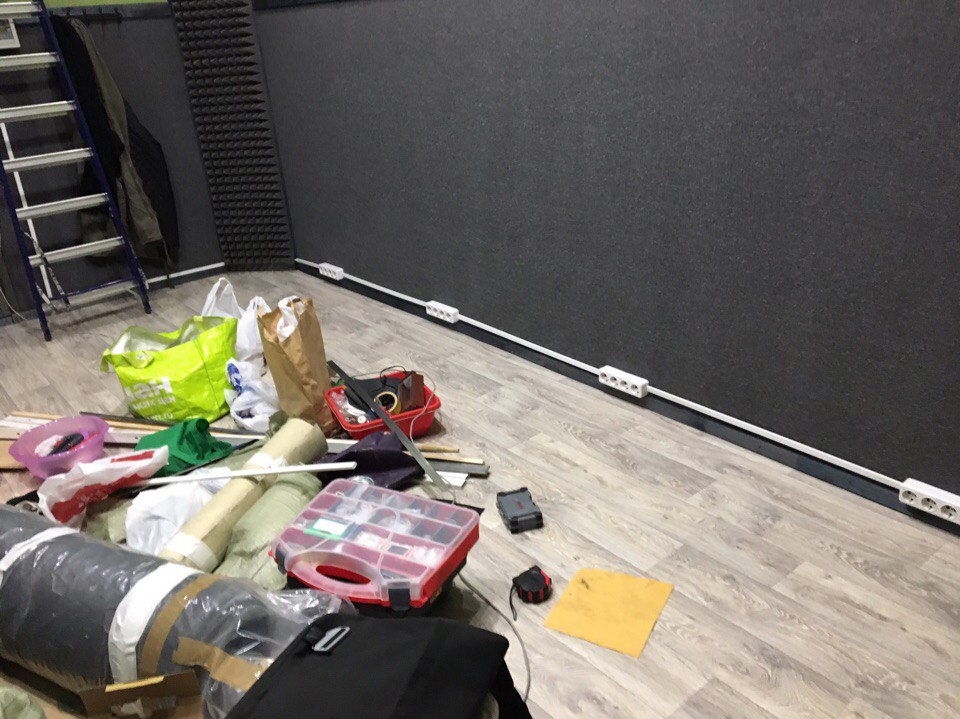

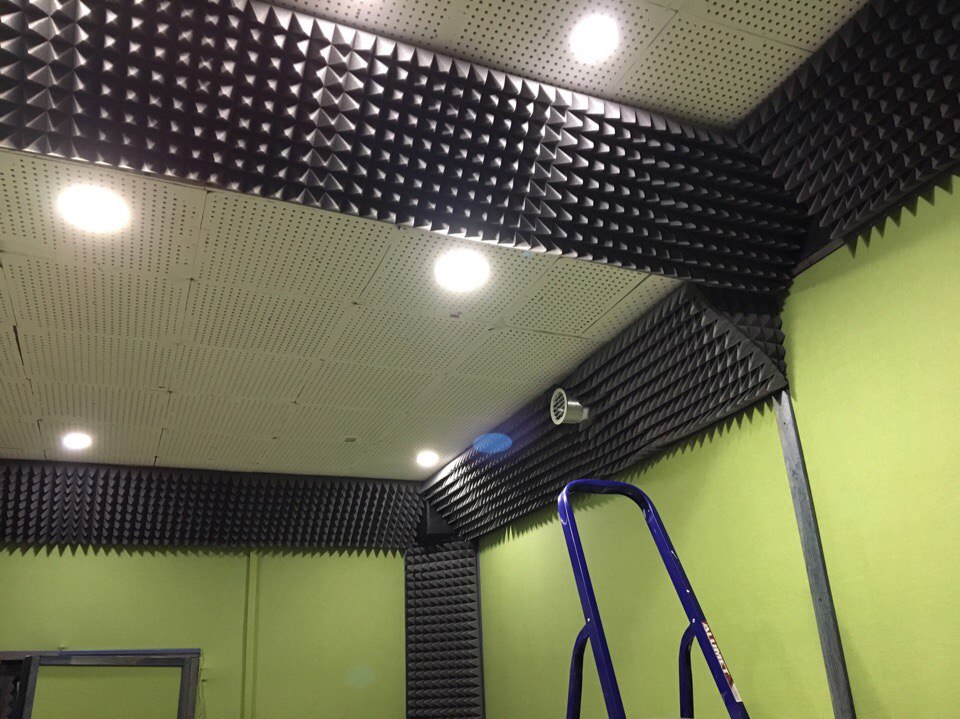

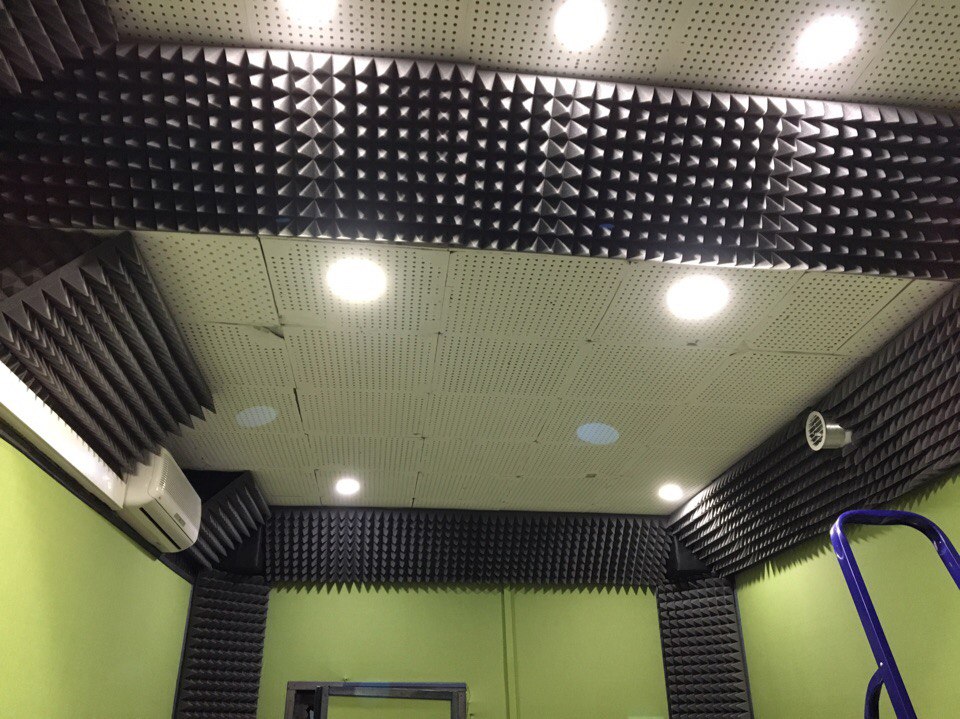

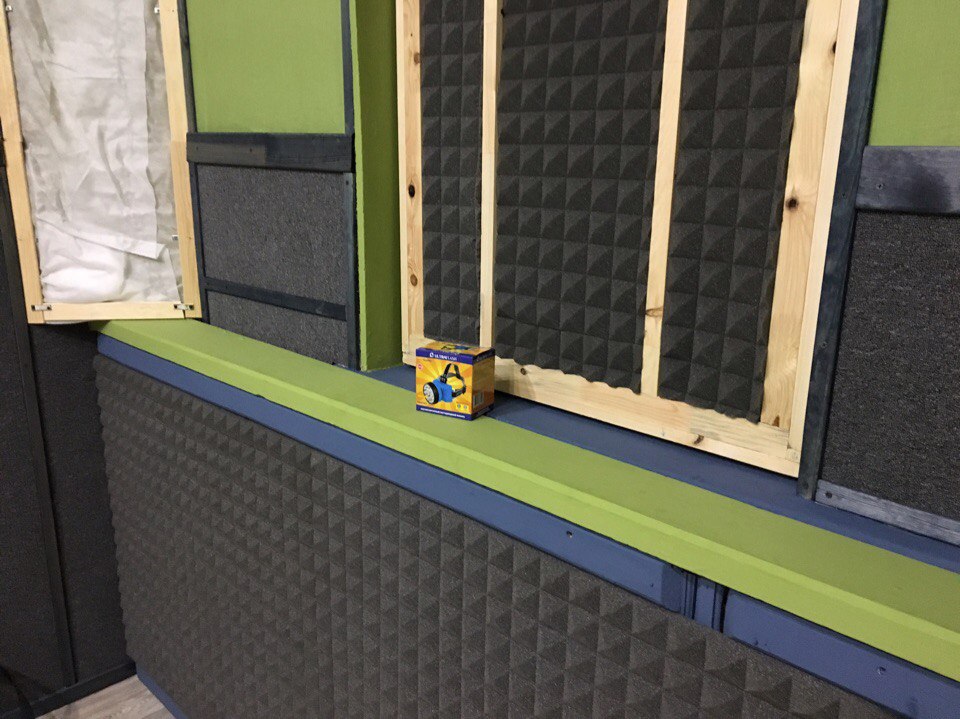

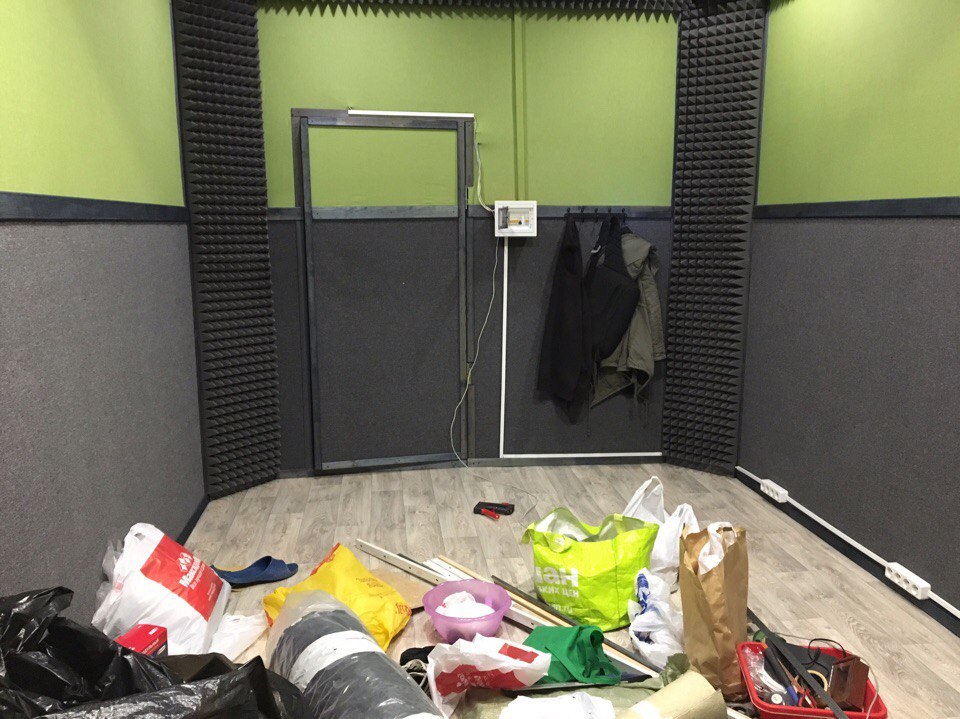

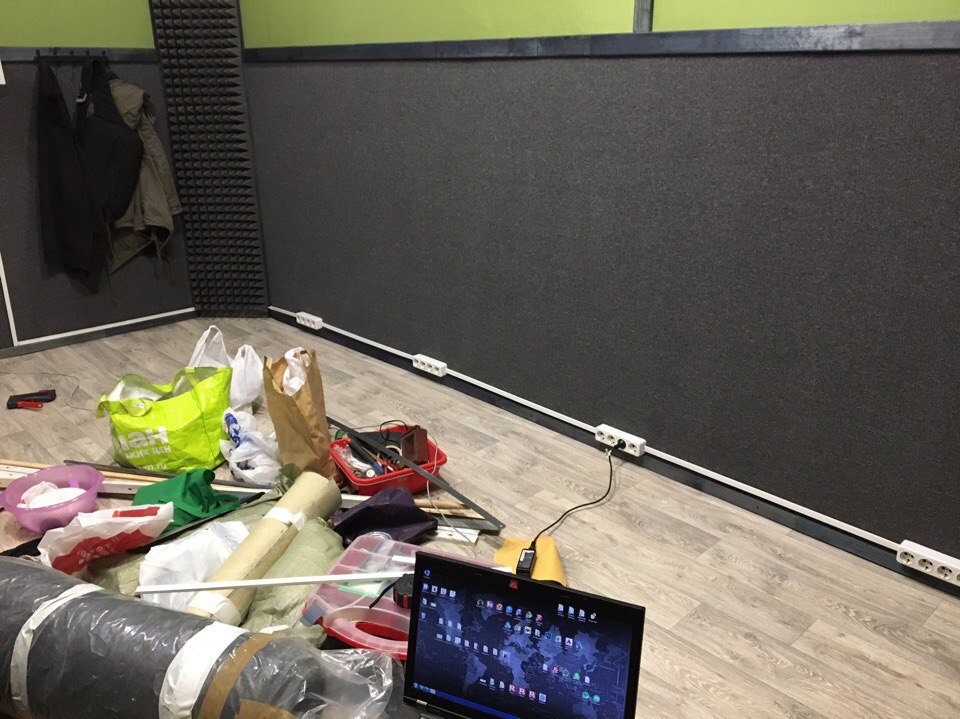

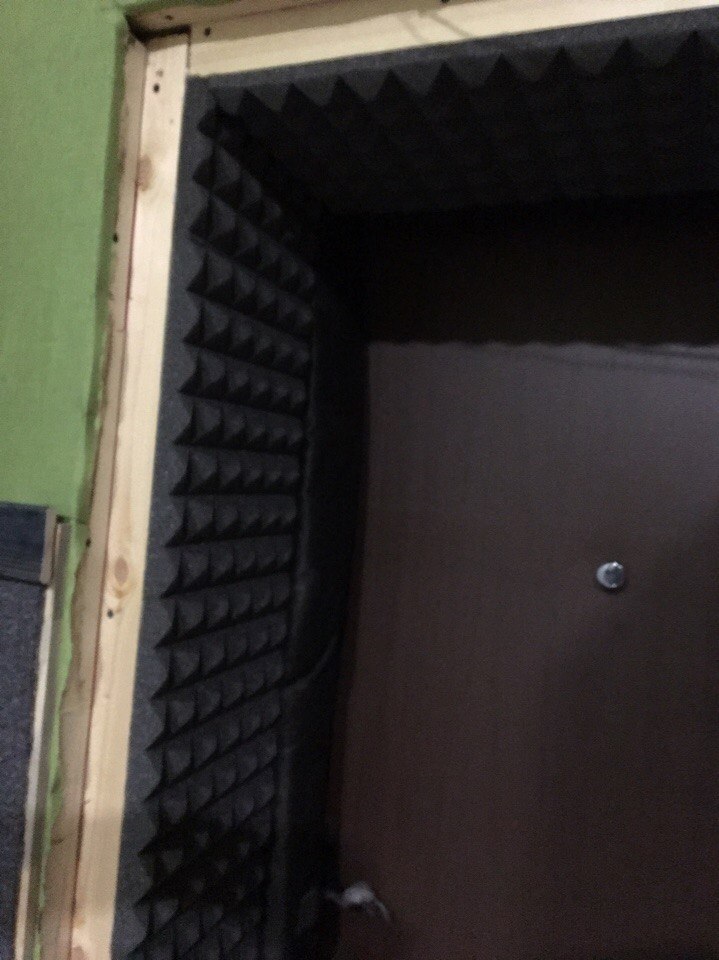

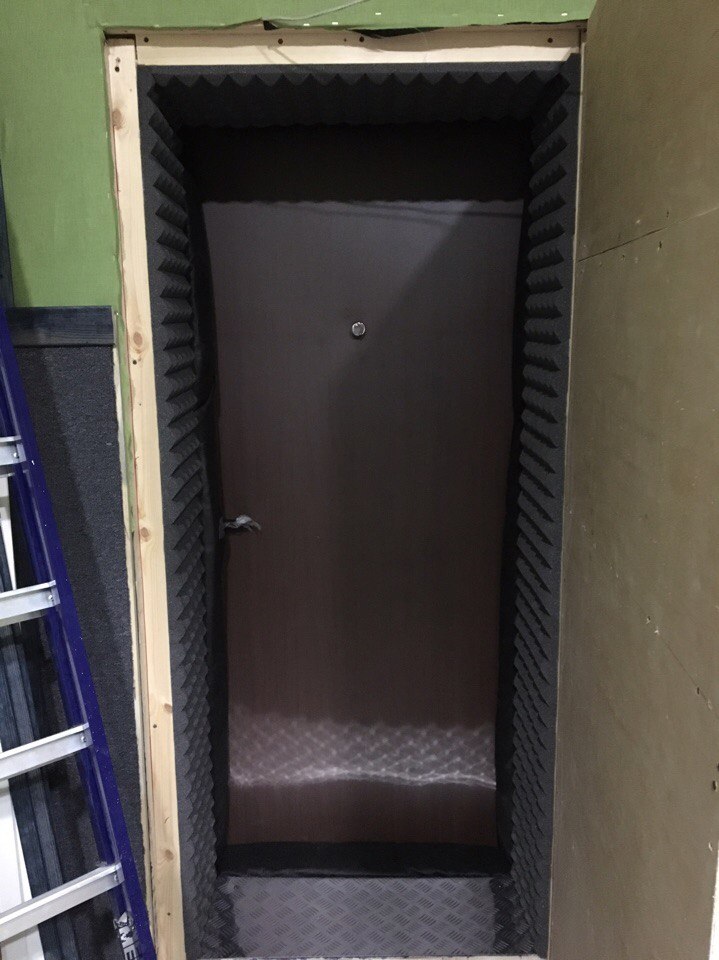

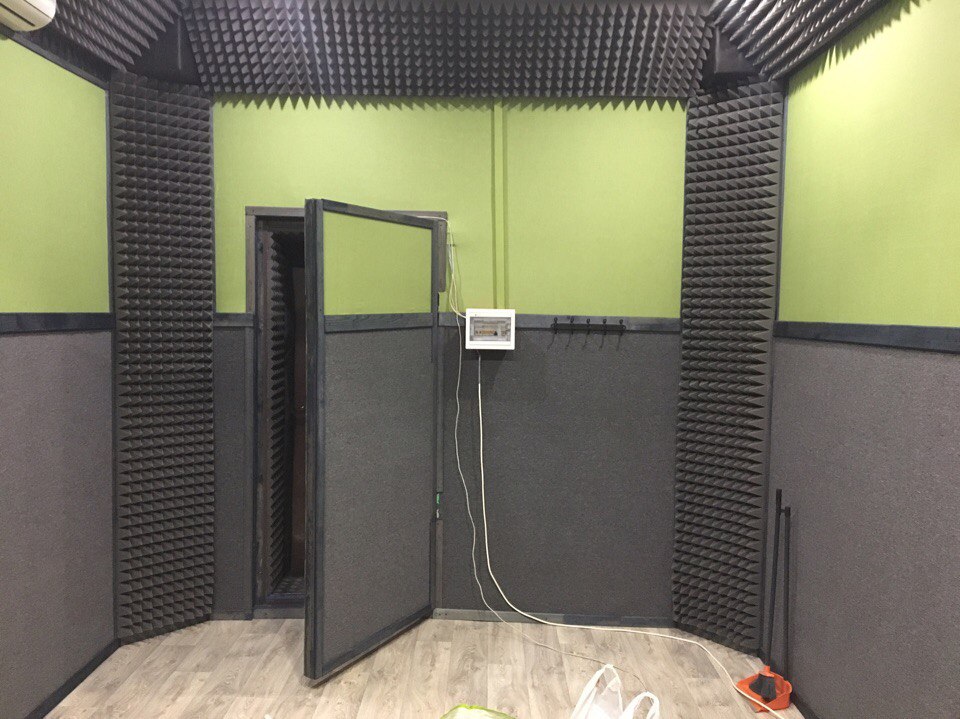

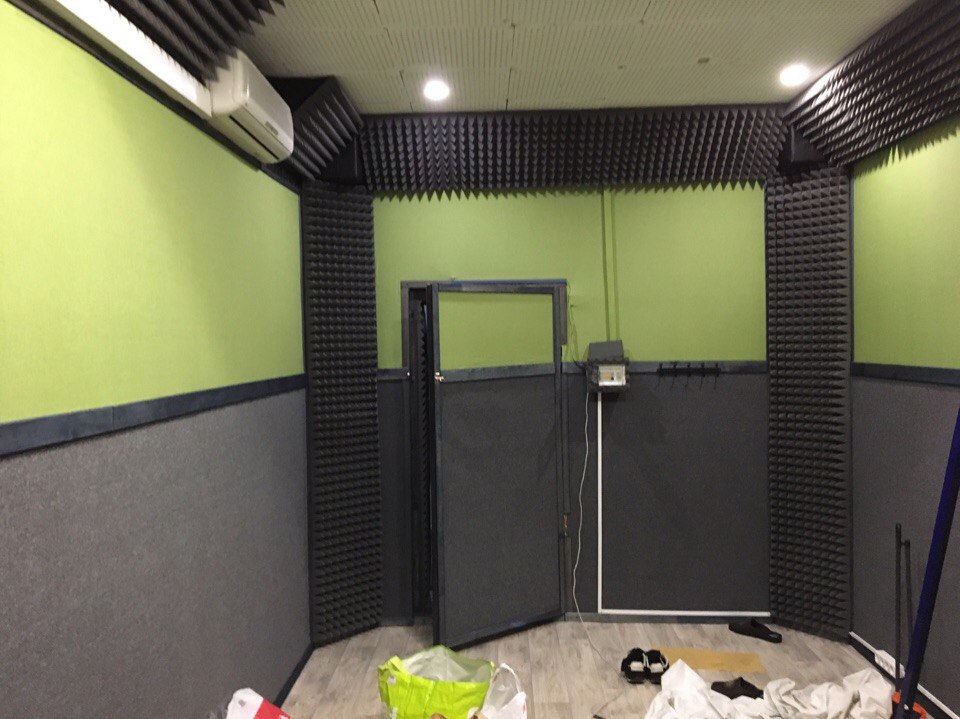

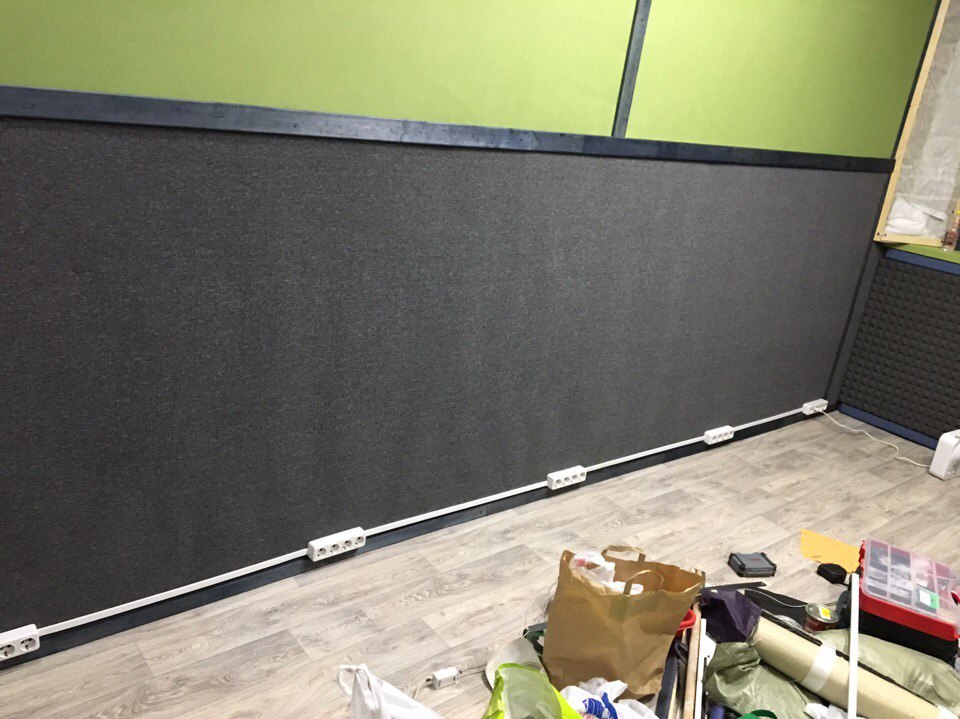

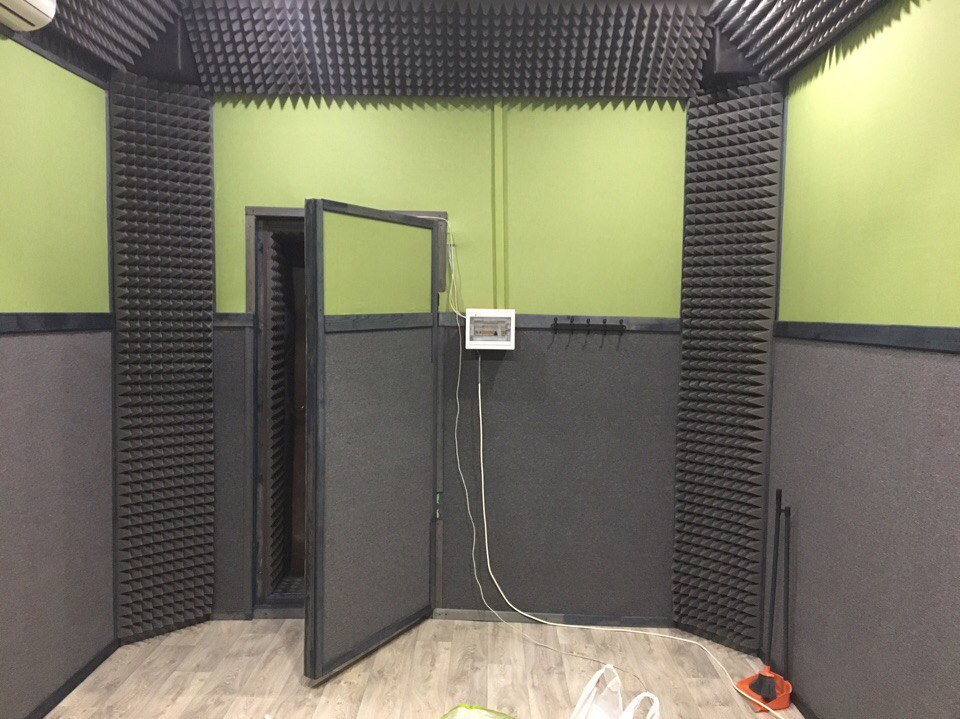

Заложил углы акустическим поролоном, завел провода на автомат. проложил кабель канал и розетки, ну и еще по мелочи.

1.jpg 2.jpg 3.jpg 4.jpg 5.jpg 6.jpg 7.jpg 8.jpg 9.jpg 10.jpg

  • Like
Реакции: slava13 и fractala

1ndigo

Active Member
28 Янв 2009
101
37
28

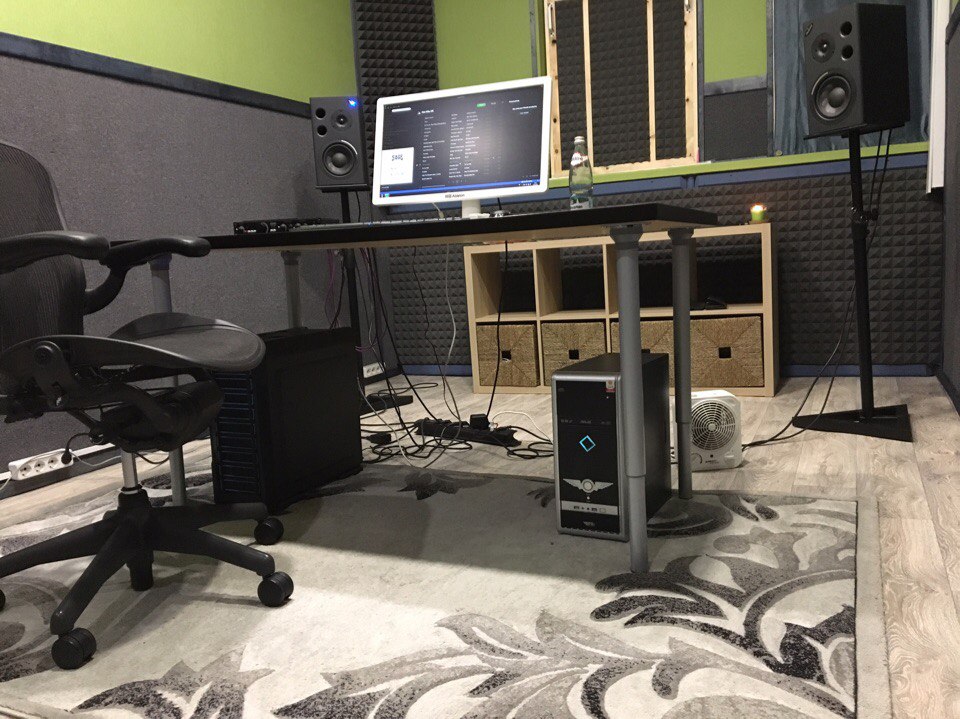

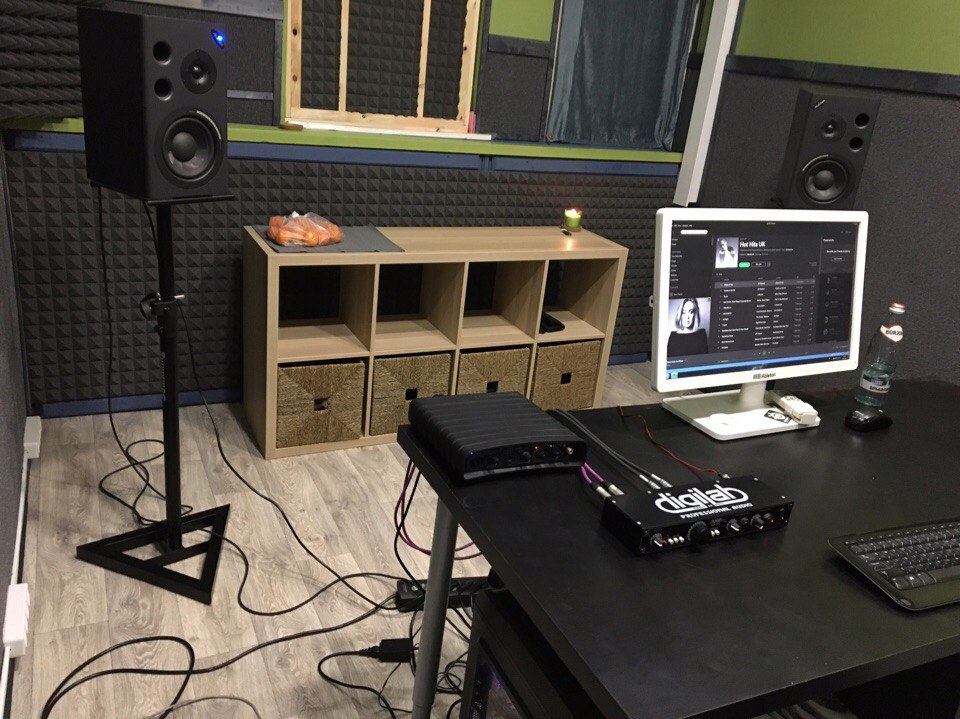

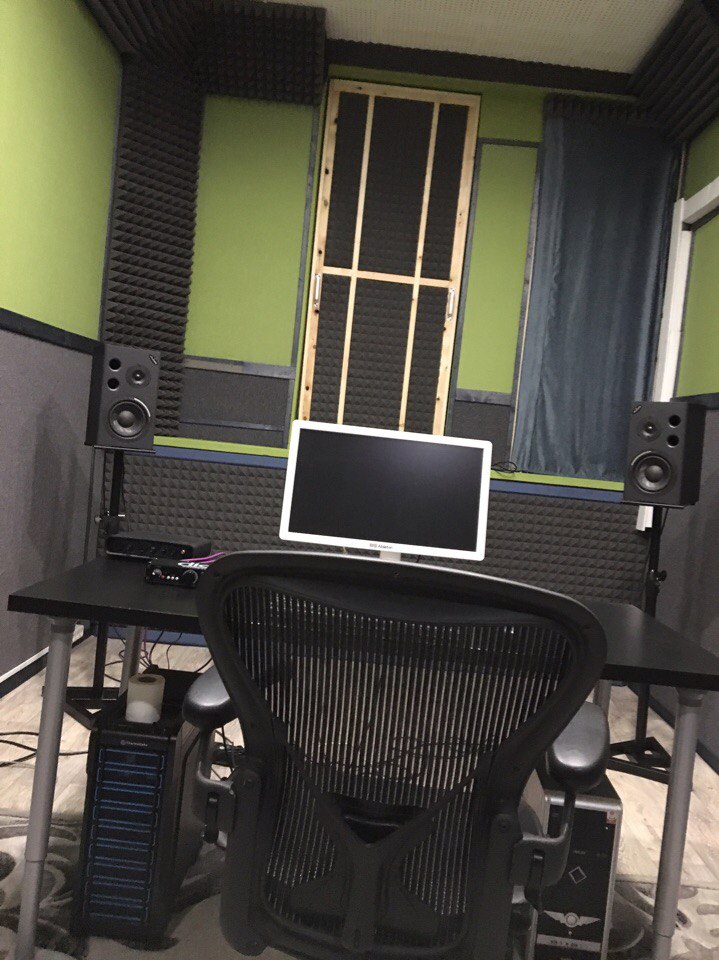

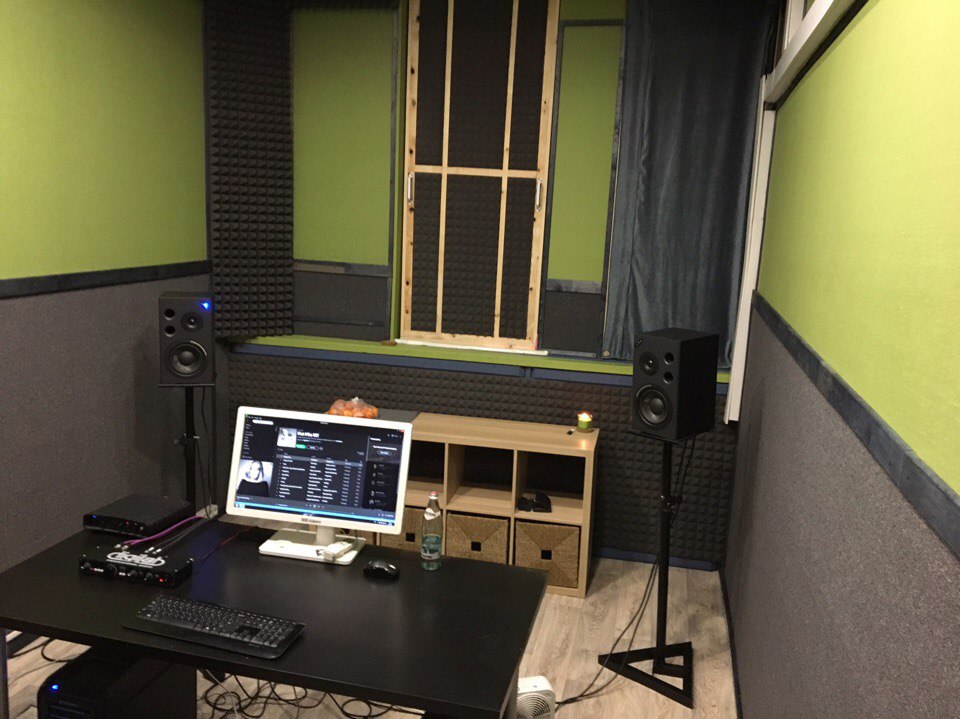

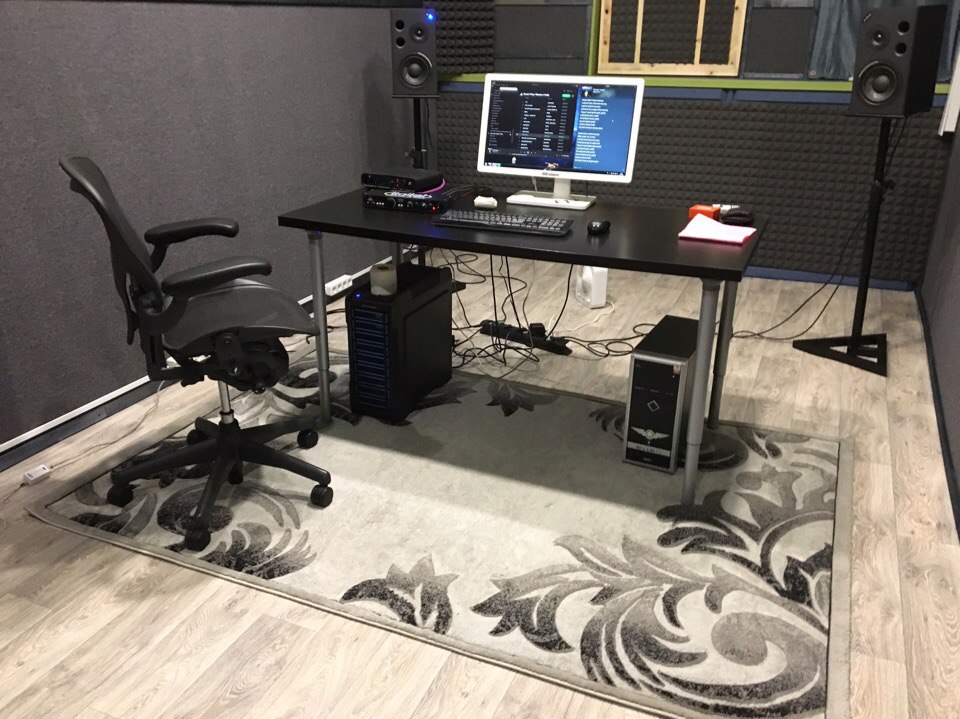

Затащил комп и колонки. Все готово!

`.jpg 1.jpg 2.jpg 4.jpg 5.jpg
[DOUBLEPOST=1484320719][/DOUBLEPOST]На следующей неделе постараюсь сделать замеры. Возможно помещение не будет удовлетворять необходимому минимуму для контрольной комнаты, что-то попробую откорректировать, что-то выправить не получиться ввиду небольших размеров.

Но для меня главное, что есть место для репетиций и создания качественных демок. По ощущениям и по звучанию - все классно)) Но это наверное больше эмоциональная оценка)

В общем, постараюсь сделать замеры как можно быстрее... Если кто из Питера, может помочь с этим делом, буду рад и оплачу ваше время и т.п.


fractala

Well-Known Member
1 Авг 2012
2.416
998
113
огромнейшее спасибо что делитесь примерами - продолжайте (вашу тему в избранное однозначно)!
возьму за основу под будущее строительство своей ;)


1ndigo

Active Member
28 Янв 2009
101
37
28
огромнейшее спасибо что делитесь примерами - продолжайте (вашу тему в избранное однозначно)!
возьму за основу под будущее строительство своей ;)
Пожалуйста! Я только поэтому и выложил все это, мало-ли кому что пригодится, я сам многое по форуму искал и сделал по своему, но вы сделаете по своему)


andy felon

Well-Known Member
19 Окт 2006
7.810
4.128
113
39
@1ndigo, зачем закрывать акустик батс спанбондом?? Вроде как базальтовую вату не надо ничем таким закрывать??
